《建筑CAD教程,共章》第六章绘制楼梯详图

  • 格式：ppt
  • 大小：661.50 KB
  • 文档页数：29

下载文档原格式

  / 29

合集下载

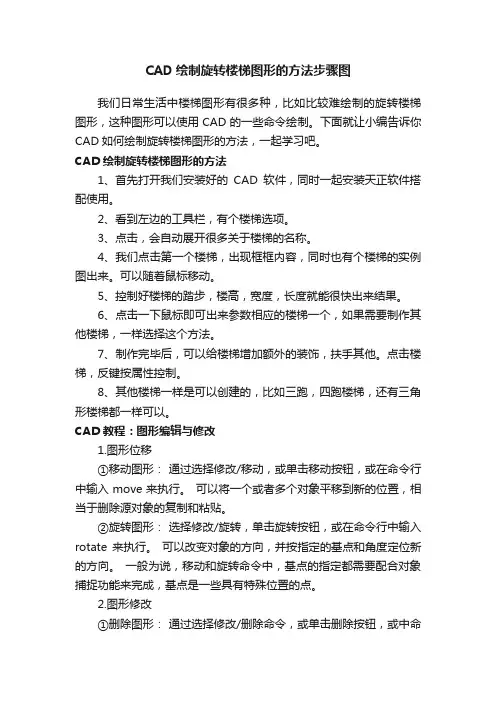

CAD绘制旋转楼梯图形的方法步骤图

CAD绘制旋转楼梯图形的方法步骤图

CAD绘制旋转楼梯图形的方法步骤图我们日常生活中楼梯图形有很多种，比如比较难绘制的旋转楼梯图形，这种图形可以使用CAD的一些命令绘制。

下面就让小编告诉你CAD如何绘制旋转楼梯图形的方法，一起学习吧。

CAD绘制旋转楼梯图形的方法1、首先打开我们安装好的CAD软件，同时一起安装天正软件搭配使用。

2、看到左边的工具栏，有个楼梯选项。

3、点击，会自动展开很多关于楼梯的名称。

4、我们点击第一个楼梯，出现框框内容，同时也有个楼梯的实例图出来。

可以随着鼠标移动。

5、控制好楼梯的踏步，楼高，宽度，长度就能很快出来结果。

6、点击一下鼠标即可出来参数相应的楼梯一个，如果需要制作其他楼梯，一样选择这个方法。

7、制作完毕后，可以给楼梯增加额外的装饰，扶手其他。

点击楼梯，反键按属性控制。

8、其他楼梯一样是可以创建的，比如三跑，四跑楼梯，还有三角形楼梯都一样可以。

CAD教程：图形编辑与修改1.图形位移①移动图形：通过选择修改/移动，或单击移动按钮，或在命令行中输入move来执行。

可以将一个或者多个对象平移到新的位置，相当于删除源对象的复制和粘贴。

②旋转图形：选择修改/旋转，单击旋转按钮，或在命令行中输入rotate来执行。

可以改变对象的方向，并按指定的基点和角度定位新的方向。

一般为说，移动和旋转命令中，基点的指定都需要配合对象捕捉功能来完成，基点是一些具有特殊位置的点。

2.图形修改①删除图形：通过选择修改/删除命令，或单击删除按钮，或中命令行中输入erase来执行。

选择删除命令后，此时屏幕上的十字光标将变为一个拾取框，选择需要删除的对象，按enter回车键。

删除最快办法，先选择物体，再调用删除命令或按delete键。

另外也可以使用剪切到剪贴板方法将对象删除。

②拉伸图形：可以拉伸对象中选定的部分，没有选定部分保持不变。

在使用拉伸图形命令时，图形选择窗口外部分不会有任何改变;图形选择窗口内的部分会隨图形选择窗口移动而移动，但也不会有形状的改变。

CAD绘制楼梯与扶手的方法

CAD绘制楼梯与扶手的方法

CAD绘制楼梯与扶手的方法CAD（计算机辅助设计）是一种广泛应用于绘制和设计的软件工具。

在CAD中，绘制楼梯和扶手是一个常见的任务。

下面，我们将介绍一些CAD绘制楼梯和扶手的方法和技巧。

首先，我们需要创建一个新的CAD文件并选择适当的单位和比例。

确保你选择了适合你工程项目的单位，比如英寸、米或厘米。

绘制楼梯的第一步是创建楼梯的基本形状，也就是楼梯的平面。

可以使用多边形工具或直线工具来绘制一个与楼梯平面相匹配的形状。

确保你根据实际测量数据来绘制楼梯的尺寸，比如高度、宽度和踏步的尺寸。

在绘制楼梯的平面之后，我们需要绘制楼梯的垂直部分，也就是踏步。

使用CAD中的直线工具或矩形工具绘制踏步的形状，并根据实际要求确定踏步的高度和深度。

确保每个踏步的尺寸相等，以便楼梯的使用更加平稳和安全。

为了使楼梯更加符合实际使用需求，我们还可以在楼梯的两侧绘制扶手。

使用CAD中的直线工具或矩形工具绘制扶手的形状，并确保扶手的高度和宽度与楼梯相匹配。

可以将扶手与踏步相连，或者独立创建一个扶手的形状。

如果楼梯需要有平台或转角，可以使用CAD中的绘图工具来绘制这些细节部分。

在绘制时，要根据实际要求考虑平台或转角的尺寸和形状。

在CAD绘制楼梯时，还要注意一些细节。

首先，要确保楼梯的尺寸符合当地建筑规范和安全要求。

其次，要注意楼梯的斜度和踏步之间的间距，以确保使用者的舒适和安全性。

此外，还要注意楼梯与周围环境的交互，比如楼梯与墙壁或其他结构的连接。

在绘制楼梯和扶手时，CAD还提供了一些额外的功能和工具。

你可以使用CAD中的填充工具为楼梯和扶手添加颜色和纹理，使其更加真实和具有吸引力。

此外，还可以使用CAD中的尺寸标注工具来标注楼梯和扶手的尺寸，以方便其他人阅读和理解你的设计。

总之，CAD是一个非常强大和灵活的工具，可以帮助我们轻松绘制和设计楼梯和扶手。

通过正确使用CAD中的工具和技巧，我们可以创建出符合实际要求的楼梯和扶手设计。

希望这些方法和技巧对你在CAD中绘制楼梯和扶手时有所帮助。

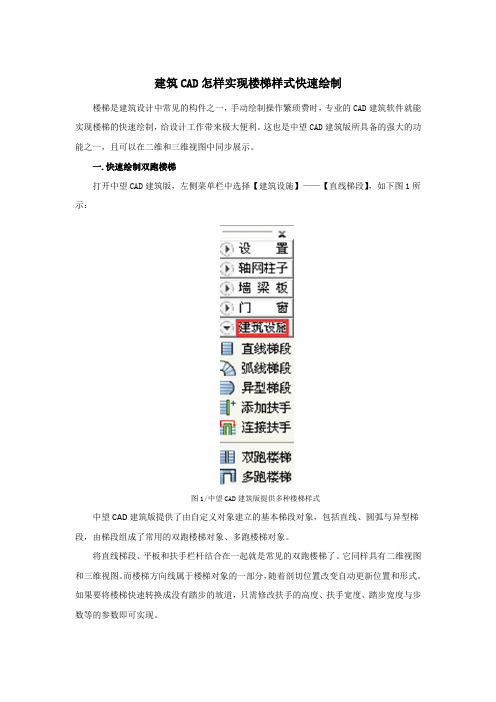

建筑CAD怎样实现楼梯样式快速绘制

建筑CAD怎样实现楼梯样式快速绘制

建筑CAD怎样实现楼梯样式快速绘制楼梯是建筑设计中常见的构件之一，手动绘制操作繁琐费时，专业的CAD建筑软件就能实现楼梯的快速绘制，给设计工作带来极大便利。

这也是中望CAD建筑版所具备的强大的功能之一，且可以在二维和三维视图中同步展示。

一.快速绘制双跑楼梯打开中望CAD建筑版，左侧菜单栏中选择【建筑设施】——【直线梯段】，如下图1所示：图1/中望CAD建筑版提供多种楼梯样式中望CAD建筑版提供了由自定义对象建立的基本梯段对象，包括直线、圆弧与异型梯段，由梯段组成了常用的双跑楼梯对象、多跑楼梯对象。

将直线梯段、平板和扶手栏杆结合在一起就是常见的双跑楼梯了。

它同样具有二维视图和三维视图。

而楼梯方向线属于楼梯对象的一部分，随着剖切位置改变自动更新位置和形式。

如果要将楼梯快速转换成没有踏步的坡道，只需修改扶手的高度、扶手宽度、踏步宽度与步数等的参数即可实现。

图2/中望CAD建筑版楼梯样式可进行参数化设置二.快速绘制多跑楼梯中望CAD建筑版的屏幕菜单中，点击【建筑设施】，即可找到【多跑楼梯】功能。

它可以实现梯段和休息平台交替布置的设计要求，最常见的楼梯样式也可以轻松搞定。

图3/中望CAD建筑版快速绘制多跑楼梯不仅如此，中望CAD建筑版还可以便捷地设计出特殊且个性化的楼梯样式。

打开屏幕菜单命令中【建筑设施】——【其他楼梯】，在弹窗的界面对话框左边的样式下拉菜单中可以找到更多更细致的楼梯样式。

最右侧是三维视图效果，可拖动鼠标来改变视口预览。

图4/中望CAD建筑版提供更多楼梯样式针对楼梯设计会和建筑中的墙体或柱子等相关实体相结合的情况，中望CAD建筑版还体提供了楼梯面对碰撞的对象自动裁剪、自动契合等功能，让设计师更加高效地绘制出符合要求的楼梯样式。

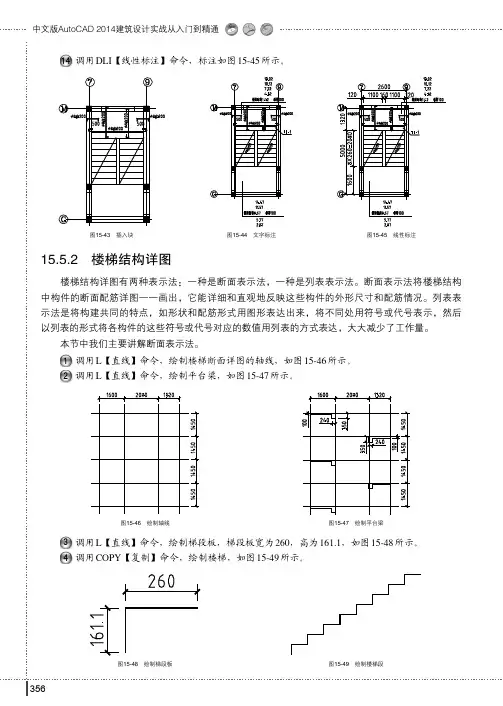

楼梯结构详图_中文版AutoCAD 2014建筑设计实战从入门到精通_[共2页]

楼梯结构详图_中文版AutoCAD 2014建筑设计实战从入门到精通_[共2页]
中文版AutoCAD 2014建筑设计实战从入门到精通 14 调用 DLI【线性标注】命令，标注如图 15-45 所示。
图15-43 插入块
图15-44 文字标注
图15-45 线性标注
15.5.2 楼梯结构详图
楼梯结构详图有两种表示法：一种是断面表示法，一种是列表表示法。断面表示法将楼梯结构 中构件的断面配筋详图一一画出，它能详细和直观地反映这些构件的外形尺寸和配筋情况。列表表 示法是将构建共同的特点，如形状和配筋形式用图形表达出来，将不同处用符号或代号表示，然后 以列表的形式将各构件的这些符号或代号对应的数值用列表的方式表达，大大减少了工作量。
本节中我们主要讲解断面表示法。
1 调用 L【直线】命令，绘制楼梯断面详图的轴线，如图 15-46 所示。 2 调用 L【直线】命令，绘制平台梁，如图 15-47 所示。
图15-46 绘制轴线
图15-47 绘制平台梁
3 调用 L【直线】命令，绘制梯段板，梯段板宽为 260，高为 161.1，如图 15-48 所示。 4 调用 COPY【复制】命令，绘制楼梯，如图 15-49 所图15-49 绘制楼梯段

《建筑CAD》标准层楼梯的绘制 袁新杰41页PPT

《建筑CAD》标准层楼梯的绘制 袁新杰41页PPT
《建筑CAD》标准层楼梯的绘制 袁新 杰
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
Байду номын сангаас

《建筑CAD教程,共章》第六章绘制楼梯详图

《建筑CAD教程,共章》第六章绘制楼梯详图

6.7绘制楼梯节点详图
• 6.7.1将楼梯剖面图复制一份，将其局部放大，用矩形 （REC）或者多义线（PL），绘制一个线框，将填充图案 分解，将线框外的图形删除（图7-1）
图7-1
图7-2
• 6.7.2用多义线编辑命令（PE），将线框为27的轮廓线改为 9（图7-2）
6.7绘制楼梯节点详图
• 6.7.3绘制辅助线 • 用直线（L）和偏移命令（O），绘制辅助线（图7-3）
图3-5
图3-6
6.3 绘制楼梯平面图
• 6.3.7以右侧的第三条台阶线的左端为起点，做45°的折断线， 用多段线（PL）绘制箭头(图3-7) 。
• 6.3.8 用直线命令墙线在处绘制折断符号(图3-8)
图3-7
图3-8
6.3 绘制楼梯平面图
• 6.3.9将绘制的楼梯标准层平面图进一步修改，得到楼梯底 层、顶层平面图。
• 6.3.4将辅助线往上偏移380，再将偏移后的线段往上偏移 300，再偏移8次，形成10条台阶线（图3-4） 。
图3-3
图3-4
6.3 绘制楼梯平面图
• 6.3.5过台阶线的中点做竖直的辅助线，并向两侧偏移（O） 80(图3-4)
• 6.3.6删去中间的辅助线，将剩下的两条辅助线往里偏移（O） 40，通过夹点编辑、直线、修剪命令，绘制楼梯扶手(图3-5)
底层平面图
标准层平面图
顶层平面图
6.4 绘制辅助线2
• 在辅助线图层下，用直线（L）、偏移（O）命令， 绘制如下辅助线（水平长度约8000）。
6.5 绘制楼梯踏步
• 6.5.1用宽度为27的多义线，绘制楼梯第一个踏步，踏步高为 150，踏面宽为300（图4-1），完成一个踏步后，执行复制 （CO）命令中的重复（M），绘制出其它9个踏步（图4-2）

中望建筑CAD 项目6 创建楼梯及建筑设施


项目6 创建楼梯及建筑设施
6.1.1 直线梯段
【踏步高度】楼梯段的每一个踏步的高度值。由于踏步数必须为正整数，梯段高度又是一 个给定的固定数值，因此踏步高度并不一定为整数，用户可以给定一个大概目标值，系统经过计 算确定踏步高的精确值。
【踏步数目】该梯段踏步的总数，可直接输入或由梯段高和踏步高概略值推算取整获得， 同时系统自动修正踏步高。
项目6 创建楼梯及建筑设施
6.1.4 双跑平行梯
对话框部分选项和参数含义如下： 【梯间宽】双跑楼梯的总宽。可以图中量取楼梯间净宽作为双跑楼梯总宽。 【梯井宽度】两跑梯段之间的间隙距离。 【直平台宽】与踏步垂直方向的休息平台宽度，对于圆弧平台而言等于平直段宽度。 【一跑步数】第一梯段踏步数。 【二跑步数】第二梯段踏步数，二者之和始终等于【踏步总数】。 【扶手高宽】扶手默认值截面为60×100矩形，扶手高度默认900。 【扶手距边】扶手边缘到梯段边缘的距离。 【作为坡道】勾选此项，双跑楼梯按坡道生成。
项目6 创建楼梯及建筑设施
6.1.4 双跑平行梯
屏幕菜单命令：【建筑设施】→【双跑楼梯】（SPLT） 双跑楼梯是一种最常见的楼梯形式，是由两个直线梯段、一个休息平台、一个或两个扶 手和一组或两组栏杆构成的自定义对象，具有二维视图和三维视图。双跑楼梯一次分解（ EXPLODE）后，将变成组成它的基本构件，即直线梯段、平板和扶手栏杆等。 双跑楼梯通过使用对话框中的相关控件和参数，能够变化出多种形式，如两侧是否有扶 手栏杆、梯段是否需要边梁、休息平台的形状等等。点取【双跑楼梯】命令后，系统弹出双 跑平行梯的对话框，其中大部分选项和参数含义与直线梯段相同。
项目6 创建楼梯及建筑设施
6.1.3 异型梯段
屏幕菜单命令：【建筑设施】→【异型梯段】（YXTD） 【异型梯段】命令以用户给定的直线或弧线作为梯段的两侧边线，在对话框中输入踏步参 数生成形状多变的梯段。异型梯段除了两侧边线为直线或弧线，并且两个边线可能不对齐外， 其余参数与直线梯段一样。 【异型梯段】命令交互： 请点取梯段左侧边线（LINE/ARC）： 点取作为梯段左侧边线的一根LINE或ARC线 请点取梯段右侧边线（LINE/ARC）： 点取作为梯段右侧边线的另一根LINE或ARC线 回应完命令行的提示后，系统弹出图所示的参数对话框，其选项和参数与【直线梯段】对 话框基本相同，设置参数后，单击【确定】按钮完成异形梯段创建。

CAD绘制旋转楼梯方法步骤

CAD绘制旋转楼梯方法步骤【有石CAD】石材自动开单，专业CAD技术员都在用旋转楼梯加工时配有效果图的话将对加工人员有极大的帮助。

本文讲述绘制图1的旋转楼梯。

旋转楼梯参数：旋转楼梯高度3500，外半径1200，内半径600，旋转1圈。

图101绘制步骤①三维坐标系的建立在三维视图，西南等轴侧视图（S）下建立坐标系，见图2。

图2②绘制R600、R1200的圆进入“绘图”→“圆” →“圆心、半径”；按提示分别输入R600、R1200绘制圆，见图3；图3③绘制螺旋线进入“绘图”→“螺旋（I）”；按命令行中提示操作；HELIX指定底面半径或[直径（D)]<1.000>：输入第一支螺旋线的半径600；HELIX指定底面半径或[直径（D)]<1.000>：输入第一支螺旋线的半径600；HELIX指定螺旋高度或[轴端点（A）圈数（T）圈高（H）扭曲（W）]<1000>：输入“T”,随后输入螺旋线圈数1；本旋转楼梯为顺时针方向，因此在命令行中输入“CW”；HELIX指定螺旋高度或[轴端点（A）圈数（T）圈高（H）扭曲（W）]<1000>：输入螺旋高度3500；完成第一支螺旋线的绘制。

按上面的操作步骤，完成第二支螺旋线的绘制，只是将半径数据改成1200，见图4。

图4④调整2支螺旋线的位置如果绘制出的螺旋线A、B两点与圆心不在同条线上，必须调整2支螺旋线与圆心处于同一条直线上，见图5。

调整方法：连接圆心与A点，并且延伸OA线与R1200的圆相交于B点。

随后，用移动命令将R1200的螺旋线A点移动到图5处。

图5⑤复制螺旋线将R600，R1200的螺旋线分别各复制2支，位置分别在（600，0，400），（600，0，900），（1200，0，400），（1200，0，900）处，见图6。

图6⑥绘制螺旋线3、6的支架分别经过螺旋线3、6的前端点向下垂直绘制直线AC、BD，，见图7。

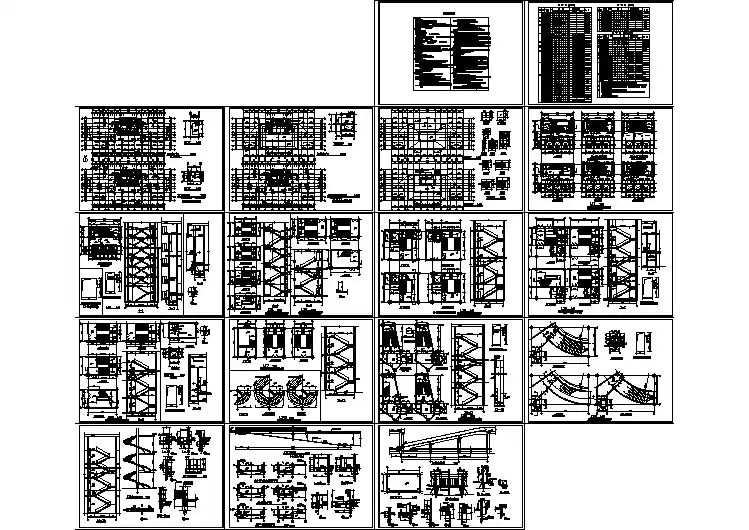

楼梯CAD节点详图

0.51.1.1.51.59.14.1-12S=622.06m五～二十五层平面1:1001、工程名称：商场、公寓式办公楼十、电梯、扶梯选型：九、保温、节能设计：十一、其它：b、水泥地面，详见98ZJ001地。用于地下室。下方做混凝土垫块：300x300x60。b、丙烯酸涂料墙面，详见98ZJ001外墙23。色彩及使用部位详立面。b、外落水：采用%%C100PVC水斗及水落管和配件，详见98ZJ201第36页。凡做二次落水的均需在水落管2、墙基防潮层：防水砂浆防潮层，－0.060标高处20厚1：2水泥砂浆掺5％避水浆。用于无地下室部分。3、外墙做法：a、花岗岩墙面，详见98ZJ001外墙14。采用枪钉法固定，色彩及使用部位详立面。4、屋面做法：刚性防水SBS改性沥青卷材防水屋面，详见98ZJ001屋6，保温层改为30厚挤塑聚苯乙烯保温隔热板。5、水落管： a、内落水，采用%%C100PVC水斗及水落管和配件，详见98ZJ201-2/35及第38页。1、地面做法：a、地砖地面，详见98ZJ001地19及地50。其中，地50用于卫生间。6、室外散水：详见98ZJ901-2/4，宽600。七、室内用料做法：7、凡凸出墙面之构件、线条，均在下侧做滴水线。6、建筑设计等级：一级 设计使用年限：50年3、建设单位：商业广场发展有限公司8、防火设计建筑分类：一类 地上部分耐火等级：Ⅰ级 地下室耐火等级：Ⅰ级总建筑面积：50426.65m 4、建筑占地面积：6874.70m 地下室建筑面积：4615.67m7、建筑层数：地下一层、地上二十八层 建筑高度：94.10米9、屋面防水等级：二级 地下室防水等级二级三、本工程定位详总平面定位图。%%p0.000相当于国家85高程8.60m，室内外高差0.600m。本图尺寸除标高以米计外，其余均以毫米计。四、根据《民用建筑工程室内环境污染控制规范》（GB50325-200

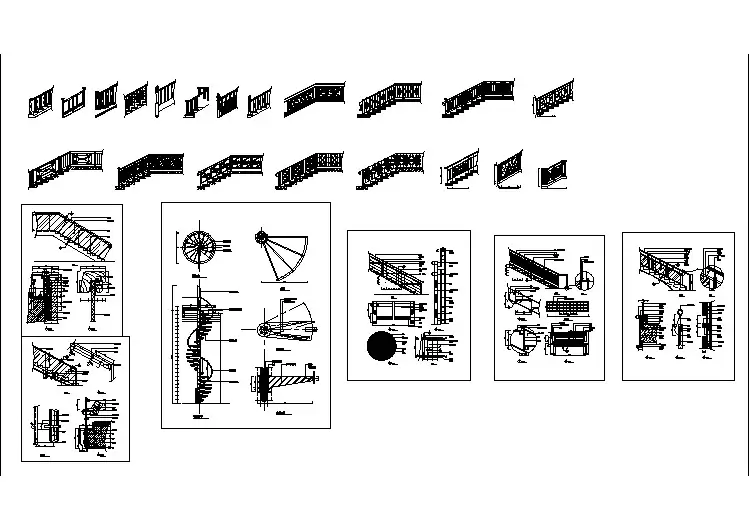

楼梯造型大样施工cad图，共六张

9x9钢孔螺帽直径9挂件按玻璃尺寸切割12厘钢化玻璃水泥砂浆预埋38x6扁钢大理石A剖面图剖面图B12厘钢化玻璃立面图3.2厘钢板按玻璃尺寸切断打胶木制扶手A--B大理石木制扶手12厘钢化玻璃不锈钢751007556751503703031005510307556101810153015075303170120513151518756220581203088040880123533590018011009201501806090070012512510201150300300楼梯立面图预制混凝土板预制混凝土构件扶手镀锌管楼梯平面图预制混凝土构件无饰面现浇钢筋混凝土预制混凝土板无饰面混凝土扶手镀锌管踏步立面图踏面预制混凝土板直径100钢管焊接踏步平面图连接扶手根部金属件踏面预制混凝土板防滑板接缝20x5大样图890800225225\fﾷￂￋￎ_GB2312|b0|i0|c134|p502252252252252252252252252252252252252252252252252252252252251602206590095086095015006095022522522590608006090902020604020刷黑色漆拉钢索30厘基层材板槽钢螺丝固定刷黑色漆预制钢件焊接刷黑色漆剖面图C剖面图A立面图40x40方管焊接平面图30厘基层材板刷黑色漆铁件连接刷黑色漆刷黑色漆槽钢上C-槽钢螺丝固定刷黑色漆30厘基层材板A-B刷黑色漆刷黑色漆预制钢件焊接40x40方管焊接40x40方管焊接刷黑色漆铁件连接亚光清漆饰面实木扶手剖面图实木扶手拉钢索螺丝固定亚光清漆饰面扁钢-B槽钢刷黑色漆40x40方管焊接刷黑色漆拉钢索实木扶手亚光清漆饰面30厘基层材板刷黑色漆预制钢件焊接40x40方管焊接刷黑色漆拉钢索40x40方管焊接亚光清漆饰面40x40方管焊接实木扶手刷黑色漆12003001503040100150483040120028060280280306048403095280150150150280900280280120125200200300钢板网40x40冷弯方管焊接20a工字钢钢格栅螺丝固定大样图B-B剖面图A钢板网20a工字钢剖面图AC-40x40冷弯方管焊接40x40冷弯方管焊接钢丝网踏板平面图20a工字钢立面图钢格栅钢格栅40扁钢20a工字钢钢板网大样图40x40冷弯方管焊接钢格栅-C40x40冷弯方管焊接40扁钢40x40冷弯方管焊接扶手钢丝网40工字钢膨胀螺栓固定40x40冷弯方管焊接40扁钢150110404040401501503002204040150100120020040401001001200100100100300150150150150900300300剖面图A刷亚光清漆刷亚光清漆12厘夹板基层实木线条收口刷亚光清漆不等边角钢枫木夹板饰面镀锌加强膨胀螺栓混凝土地毯垫块扁管焊接打玻璃胶U型铁件刷亚光清漆实木线条收口枫木夹板饰面12厘钢化玻璃喷深灰色漆喷深灰色漆12厘钢化玻璃剖面图BCU型铁件12厘钢化玻璃剖面图喷深灰色漆钢件焊接橡胶垫U型铁件扁管焊接打玻璃胶直径50不锈钢扶手立面图U型铁件扁管焊接喷深灰色漆螺丝固定扁管焊接喷深灰色漆钢件焊接直径50不锈钢扶手12厘钢化玻璃大样图A-C-喷深灰色漆B-实木线条收口12厘钢化玻璃刷亚光清漆刷亚光清漆枫木夹板饰面直径50不锈钢扶手U型铁件喷深灰色漆喷深灰色漆直径50不锈钢扶手U型铁件12厘钢化玻璃扁管809001001002035209020403040808080120120立面图直径32金色圆钢直径50金色钢管不锈钢镜面钢制镀金扶手平面图剖面图B现浇混凝土喷涂橡皮垫螺栓剖面图A钢制镀金钢制镀金罩子12厘钢化玻璃直径32金色圆钢2厘橡皮垫铺地毯不锈钢镜面直径50金色钢管不锈钢弯曲镜面加工直径32金色圆钢B-直径12螺栓12厘钢化玻璃钢制镀金罩子A-直径50镀金钢管不锈钢镜面镀金钢板直径32金色圆钢852001502001105015204020R16755015R1632%%C501250100216R161515100100200501505085850R16123050100681203552R2520015100中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易 NetEase电气在线 编辑部：ivpinfo@==中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易电气在线电气设计信息网 编辑部：ivpinfo@==中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易土木在线电气设计信息网 编辑部：ivpinfo@==中国电气行业网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易 NETEASE 网易－电气 编辑部：ivpinfo@==中国电气行业网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易 NETEASE 网易－电气 编辑部：ivpinfo@==编辑部：ivpinfo@本图纸由浩辰ICAD软件提供技术支持网易 电气 中国电气行业网络家园；因为专业，所以完美网易 NETEASE ==编辑部：ivpinfo@本图纸由浩辰ICAD软件提供技术支持中国建筑行业网络家园；因为专业，所以完美网易 建筑 网易 NETEASE ==
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

图7-3
6.7绘制楼梯节点详图
• 6.7.4绘制花栏杆 • 用多义线（PL）连接辅助线的交点，绘制出第一个花栏杆； 用带基点复制的功能，绘制出其它的花栏杆；删去辅助线 条，给扶手倒圆角（F），设置半径为50。
6.8将图形放到同一张图纸中
• 6.8.1绘制图框
• ①绘制标注A2图框(594×420) • ②将标准A2图框放大50倍
6.6 绘制其它轮廓
• 6.6.4填充材料图例
• 隐藏辅助线图层，用图案填充命令(H)，填充楼梯剖面。
6.6 绘制其它轮廓
• 6.6.5二层楼梯剖面绘制
• 直线复制命令（CO），选择所有的踏步及平台，以及左侧 地面线，确定基点后，往上移动6.6.6绘制扶手
• ①打开格式——多线样式，在元素特性对话框中，添加一 条线，在多线特性中勾选端点中的直线。
6.8将图形放到同一张图纸中
• 6.8.2将图形放入图框
• ①移动（M）楼梯平面图至图纸的左上方 • ②将楼梯剖面图放大5/3倍后，移动至图框的右边 • ③将节点详图放大5倍后，移动至图框的左下方
6.9尺寸标注
• 6.9.1标注样式设置
• ①设置倍数为50的标注样 式（可命名为50），用于标 注楼梯平面图。 • ②修改标注样式50（命名 为50-30），将其主单位选 项卡中的比例因子设为0.6， 标注样式50-30用于标注楼 梯剖面图。 • ③修改标注样式50（命名为50-10），将其主单位选项卡中 的比例因子设为0.2，标注样式50-10用于标注节点详图。
6.7绘制楼梯节点详图
• 6.7.1将楼梯剖面图复制一份，将其局部放大，用矩形 （REC）或者多义线（PL），绘制一个线框，将填充图案 分解，将线框外的图形删除（图7-1）
图7-1 图7-2
• 6.7.2用多义线编辑命令（PE），将线框为27的轮廓线改为 9（图7-2）
6.7绘制楼梯节点详图
• 6.7.3绘制辅助线 • 用直线（L）和偏移命令（O），绘制辅助线（图7-3）
6.6 绘制其它轮廓
• 6.6.6绘制扶手
• ②用多线命令（ML），设置比例为50，对正方式为无（Z）,绘 制高度为900的栏杆(起点从粗线开始)。
6.6 绘制其它轮廓
• 6.6.6绘制扶手
• ③用多线命令（ML），绘制扶手，删除多余的线条。
6.6 绘制其它轮廓
• 6.6.7局部修改
• 主要是绘制窗线、 折断线等、删除折断线 之间的图形等。
• 6.6.3绘制抹灰线 • ①执行偏移命令（O），将第一梯段线,包括地面线、踏步 线及平台线，向左上复制20，并将复制出来的图形分解 （X），删去多余的 线条。
6.6 绘制其它轮廓
• 6.6.3绘制抹灰线 • ②绘制斜线，完成第二梯段的踏板底线（参考6.6.1）；再 执行偏移命令（O），将左上角第二层地梁的轮廓线向右上 复制20，并将复制出来的图形分解（X），删去多余的 线 条。
• 6.3.1将相应的辅助线分别偏移（O）120、250（图3-1） • 6.3.2将图层墙体设为当前层，用宽度是45的多段 线绘制墙线， 在门窗图层下，通过直线（L）、偏移（O）命令，绘制窗线 （图3-2）。
图3-1
图3-2
6.3 绘制楼梯平面图
• 6.3.3将图层楼梯设为当前层，过最下方的辅助线与墙体的 交点做辅助线（图3-3） • 6.3.4将辅助线往上偏移380，再将偏移后的线段往上偏移 300，再偏移8次，形成10条台阶线（图3-4） 。
6.6 绘制其它轮廓
• 6.6.1在踏步的右下方绘制一条连接各踏步的斜线，执行移 动命令，选择斜线，确定基点后，输入（@100，-100）， 使斜线向右下方移动100。
6.6 绘制其它轮廓
• 6.6.2执行多义线命令（PL），连接辅助线相应的交点， 绘制出地梁、平台梁的宽度，以及窗台的突出线。
6.6 绘制其它轮廓
6.9尺寸标注
• 6.9.2用设置好的三种标注样式分别标注对应的图形。
第六章 绘制楼梯详图
6.1设置绘图环境
• 6.1.1设置绘图界限 ① 命令 LIMITS 30000×20000 ② 缩放命令 Z——A • 6.1.2 图层设置
6.2 绘制辅助线1
• 在辅助线图层下，用直线（L）、偏移（O）命令， 绘制如下辅助线(竖直方向长度约为7000)。
6.3 绘制楼梯平面图
图3-3
图3-4
6.3 绘制楼梯平面图
• 6.3.5过台阶线的中点做竖直的辅助线，并向两侧偏移（O） 80(图3-4) • 6.3.6删去中间的辅助线，将剩下的两条辅助线往里偏移（O） 40，通过夹点编辑、直线、修剪命令，绘制楼梯扶手(图3-5)
图3-5
图3-6
6.3 绘制楼梯平面图
• 6.3.7以右侧的第三条台阶线的左端为起点，做45°的折断线， 用多段线（PL）绘制箭头(图3-7) 。 • 6.3.8 用直线命令墙线在处绘制折断符号(图3-8)
图3-7
图3-8
6.3 绘制楼梯平面图
• 6.3.9将绘制的楼梯标准层平面图进一步修改，得到楼梯底 层、顶层平面图。
底层平面图
标准层平面图
顶层平面图
6.4 绘制辅助线2
• 在辅助线图层下，用直线（L）、偏移（O）命令， 绘制如下辅助线（水平长度约8000）。
6.5 绘制楼梯踏步
• 6.5.1用宽度为27的多义线，绘制楼梯第一个踏步，踏步高为 150，踏面宽为300（图4-1），完成一个踏步后，执行复制 （CO）命令中的重复（M），绘制出其它9个踏步（图4-2）
图5-1
图5-2
6.5 绘制楼梯踏步
• 6.5.2将踏步的最后一条线延伸（EX）至右数第四条辅助线， 用多义线(PL)连接踏步的起点和最左边的辅助线，并用多义 线编辑（PE），将这些线连成一体（图5-3）。
图5-3
图5-4
• 6.5.3用镜像（MI）命令，将绘制好的踏步镜像，绘制出第二 梯段线，用多义线编辑（PE），将第二梯段线的宽度改为0 （图5-4） 。
