通风和空调系统基础知识共59页

18
5.1 通风系统的分类组成及原理 根据车间或工作房间内生产与工作情况，还可 以任意调节换气量。但是，机械通风系统中需 设置各种空气处理设备、动力设备（通风机）， 各类风道、控制附件和器材，故初次投资和日 常运行维护管理费用远大于自然通风系统；另 外，各种设备需要占用建筑空间和面积，并需 要专门人员管理，通风机还将产生噪声。
压力升高了，相对于原来大气压力而言，产生 了正压；在背风侧产生涡流及在两侧空气流速 增加，压力下降了，相对原来的大气压力而言， 产生了负压。
建筑在风压作用下，具有正值风压的一侧 进风，而在负值风压的一侧排风，这就是在风 压作用下的自然通风。通风强度与正压侧与负 压侧的开口面积及风力大小有关。如图5.2所示

5.1 通风系统的分类组成及原理
图5.1 热压作用下的自然通风
17
5.1 通风系统的分类组成及原理
2.机械通风
依靠通风机提供的动力迫使空气流通来进 行室内外空气交换的方式叫做机械通风。与自 然通风相比，机械通风具有以下优点：送入车 间或工作房间内的空气可以经过加热或冷却， 加湿或减湿的处理；从车间排除的空气，可以 进行净化除尘，保证工厂附近的空气不被污染； 能够按满足卫生和生产的要求造成房间内人为 的气象条件；可以将吸入的新鲜空气按照需要 送到车间或工作房间内各个地点，同时也可以 将室内污浊的空气和有害气体从产生地点直接 排除到室外去；通风量在一年四季中都可以保 持平衡，不受外界气候的影响，必要时，

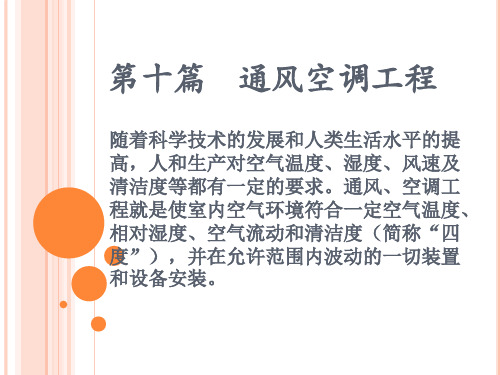

通风和空调概述 通风与空调系统基础知识
1
目录 5 通风与空调系统基础知识
5.1 通风系统的分类组成及原理 5.2 民用建筑防、排烟系统的分类、组成及原理 5.3 空调系统的分类、组成及原理
2
5 通风与空调系统基础知识

常用材料、设备
玻镁复合风管
玻镁复合风管是一种替代无机玻璃风管和玻璃纤 维风管的新一代环保节能型风管。产品结构为三 层复合，即内外两层高强度无机材料和中间一层 绝热材料。
常用材料、设备
风量调节阀
常用材料、设备
防火阀
常用材料、设备
止回阀
常用材料、设备
散流器
常用材料、设备
一、基础知识 二、识图方法 三、工程量计算 四、清单编制 五、套定额组价
内容
一、基础知识
1、空调系统的组成 2、常用材料、设备
通风空调系统的组成
通风空调系统的组成
一、按空气处理设备设置的集中程度 集中式 半集中式 分散式
二、按负担室内负荷所用的介质 全空气式 全水式 空气-水式 制冷剂式
圆形风管
0.5 0.6 0.75 0.75 1.0 1.2 按设计
矩形风管
中、低压系统
高压系统
0.5
0.75
0.6
0.75
0.6
0.75
0.75
1.0
1.0
1.0
1.0
1.2
1.2
按设计
注： 1.螺旋风管的厚度可适当减小10%~15%。 2.排烟系统风管钢板厚度可按高压系统确定。 3.特殊除尘系统风管钢板厚度符合设计要求。 4.不适用于地下人防与防火隔墙的预埋管。
百叶风口
常用材料、设备
消声器
常用材料、设备
软管
常用材料、设备
风机
常用材料、设备
风机盘管
常用材料、设备
空调箱
常用材料、设备
空调箱
二、识图方法
1 常用通风空调图例 2 通风空调施工图的主要内容 3 通风空调施工图的识读

通风的功能主要有：
(1) 提供人呼吸所需要的氧气；
(2) 稀释室内污染物或气味；
(3) 排除室内工艺过程产生的污染物；
(4) 除去室内多余的热量(称余热)或湿量(称 余湿)；
(5) 提供室内燃烧设备燃烧所需的空气。
建筑中的通风系统可能只完成其中的一项或几项 任务。其中利用通风除去室内余热和余湿的功能 是有限的，它受室外空气状态的限制。
（1）新风口： 是指新鲜空气入口。 （2）空气处理室 ：空气在此进行过滤、 加热、加湿等处理。
（3）通风机：将处理后的空气送入风管 内。
（4）送风管 ：将通风机送来的空气送到 各个房间。管上安有调节阀、送风口、防 火阀、检查孔等部件。
（5）回风管：也称排风管，将浊气吸入 管道内送回空气处理室。管上安有回风口、 防火阀等部件。
将浊气排入大气中，以防止空气倒灌并 防止雨水灌入的部件
导流片：导流叶片是一种防止空气在急转弯处 产生涡流导致气流不畅，损失能量，产生噪音 等弊病的零件。
2、排风（P）系统组成 排风系统一般有P系统、侧吸罩P系统、
除尘P系统几种形式，如图6－2。该系统由
排风口、排风管、排风机、风帽、除尘器、
其他管件和部件组成。
3)止回阀：为防止风机停止运转后气流倒流，常用 止回阀，设于风机送风口
4)风机启动阀
3.消声器：为消除管道中的噪声，在送回风管道 上设置消声器或消声弯头
4.空调器：主要由空气过滤器、冷热交换器、送 风机等组成。主要形式有分体组装式和整体式两种， 安装形式有卧式、立式和吊顶式
分体组装式：将空气处理设备按照功能需要现场 组装成一体的机组
（6）送（出）风口 ：将处理后的空气 均匀送入房间。
（7）吸（回、排）风口： 将房间内浊 气吸入回风管道，送回空气处理室处理。

常用材料、设备
镀锌铁皮含锌量 一般镀锌铁皮的含锌量为80g/m2，如DC53D+Z 镀锌铁皮牌号 18#—1.2mm 20#—1.0mm 22#—0.75mm 24#—0.6mm 26#—0.5mm
40/40
常用材料、设备
镀锌铁皮厚度
风管直径D或边长b D(b)≤320
320＜D(b) ≤450 450＜D(b) ≤630 630＜D(b) ≤1000 1000＜D(b) ≤1250 1250＜D(b) ≤2000 2000＜D(b) ≤4000
通风空调工程 基础知识、识图方法
一、基础知识 二、识图方法 三、工程量计算 四、清单编制 五、套定额组价
内容
一、基础知识
1、空调系统的组成 2、常用材料、设备
通风空调系统的组成
通风空调系统的组成
一、按空气处理设备设置的集中程度 集中式 半集中式 分散式
二、按负担室内负荷所用的介质 全空气式 全水式 空气-水式 制冷剂式
非金属材料有硬聚氯乙烯板(硬塑板)、玻璃钢等。
常用材料、设备
镀锌薄钢板风管
镀锌薄钢板是用普通薄钢板表面镀锌制成，俗称 “白铁皮”。常用的厚度为0.5～1.5mm, 其规格 尺寸与普通薄钢板相同。在工程中常用镀锌钢板 卷材，对风管的制作甚为方便。由于表面锌层起 防腐作用，故一般不刷油防腐。因而常用作输送 不受酸雾作用的潮湿环境中的通风系统及空调系 统的风管和配件。要求所有品级镀锌钢板表面光 滑洁净，表层有热镀锌层特有的结晶花纹，镀锌 层厚度不小于0.02mm。
圆形风管
0.5 0.6 0.75 0.75 1.0 1.2 按设计
矩形风管
中、低压系统
高压系统

0.75
0.75 0.75 1.0 1.0 1.2 按设计
1.5
1..5 2.0 2.0 2.0 按设计
注： 1.螺旋风管的厚度可适当减小10%~15%。 2.排烟系统风管钢板厚度可按高压系统确定。 3.特殊除尘系统风管钢板厚度符合设计要求。 4.不适用于地下人防与防火隔墙的预埋管。
常用材料、设备
通风空调系统的组成
三、按风道中空气流动的速度
低速空调（8～12m/s) 半集中式 分散式 四、按所处理空气的来源 直流式 混合式
常用材料、设备
风管材质 通风与空调工程的风管和部、配件所用材料，一 般可分为金属材料和非金属材料两种。 金属材料主要有普通酸洗薄钢板(俗称黑铁皮)、镀 锌薄钢板和型钢等黑色金属材料。当有特殊要求 (如防腐、防火等要求)时，可用铝板、不锈钢板等 材料。 非金属材料有硬聚氯乙烯板(硬塑板)、玻璃钢等。
常用材料、设备
风量调节阀
常用材料、设备
防火阀
常用材料、设备
止回阀
常用材料、设备
散流器
常用材料、设备
百叶风口
常用材料、设备
消声器
常用材料、设备
软管
常用材料、设备
风机
常用材料、设备
风机盘管
常用材料、设备
空调箱
常用材料、设备
空调箱
二、识图方法
内容
一、基础知识
二、识图方法 三、工程量计算
四、清单编制
五、套定额组价
一、基础知识
1、空调系统的组成
2、常用材料、设备
通风空调系统的组成
通风空调系统的组成
一、按空气处理设备设置的集中程度

4.分体式空调机组。把制冷压缩机、冷凝器（热
泵运行时蒸发器）和冷凝器风机同室内空气处理 设备分开安装的空调机组。

1-风机；2-换热器；3-过滤器；4-壳体；5-加湿器；6-压缩机； 7-换热器；8-排风机；9-管道
5、按冷凝器冷却方式可分

⑴水冷式空调机组。制冷系统以水为冷却介质，用水 带走其冷凝热。为了节约用水，用户一般要设置冷却 塔，冷却水循环使用，通常不允许直接使用地下水或 自来水。

优点：每个房间（或每个区）可以分别控制；因直接用冷、 热空气混合,所以室温调节速度较快；冬季和过渡季的冷源 以及夏季的热源可以利用室外新风；因系全空气方式，空 调房间内无末端装置，不出现水管、电气附属设备、过滤 器等，对使用者无干扰。

3.风机盘管系统：是设置风机盘管机组的半集中式系统。风机
盘管机组包括风机、电动机、盘管、空气过滤器、凝水盘、接


6.消声器：阻性消声器、抗性消声器、扩散消声器、
缓冲式消声器、干涉型消声器、阻抗复合消声器。

7.空气幕设备 8.空气净化设备：吸收设备（喷淋塔、填料塔、湍流 塔、），吸附设备（固定床活性炭吸附设备、移动床 吸附设备、流动床吸附设备）
二 空调工程
空调工程是通风的高级形式，任务是在任何自然 环境下，采用人工的方法，创造和保持一定的温 度、湿度、气流速度及一定的室内空气洁净度， 满足生产工艺和人体的舒适要求。 空调系统基本由空气处理、空气输配、冷热源三 部分组成，此外还有自控系统等。
通风管道的断面形状：有圆形和矩形两种。在同样断 面积下，圆形管道周长最短，耗钢量小，强度大，但 占有效空间大，其弯管与三通需较长距离。矩形管道 四角存在局部涡流，在同样风量下，矩形管道的压力 损失要比圆形管道大，矩形管道占有效空间小，易于 布置，明装较美观。

第16页/共160页
4.1.2 通风系统的分类
图4.4 集中式岗位吹风示意图
图4.5 局部送、排风
第17页/共160页
4.1.2 通风系统的分类
• 2)全面通风。 • 由于生产条件的限制，不能采用局部通风或采
用局部通风后室内空气环境仍然不符合卫生和 生产要求时，可以采用全面通风，即在车间或 房间内全面地进行空气交换。全面通风适用于： 有害物产生位置不固定的地方；面积较大或局 部通风装置影响操作；有害物扩散不受限制的 房间或一定的区段内。这就是允许有害物散入 车间，同时引入室外新鲜空气稀释房间内的有 害物浓度，使其车间内的有害物的浓度降低到 合乎卫生要求的允许浓度范围内，然后再从室 内排出去。 • 全面通风可以是自然通风或机械通风，图4.2所 示是自然的全面通风。机械的全面通风又分为 下列几种：
• 1) 自然进入的室外空气一般不能预先进行处理， 因此对空气的温度、湿度、清洁度要求高的车 间来说就不能满足要求。
• 2) 从车间排出来的脏空气也不能进行除尘，会 污染周围的环境。
第10页/共160页
4.1.2 通风系统的分类
• 3) 受自然条件的影响，风力不大、温差较小时，通风量就少，因而效 果就较差。比如风力和风向一变，空气流动的情况就变了，而且一年四 季气温也总是不断变化的，依靠的热压力也很不稳定，冬季温差较大， 夏季温差较小，这些都使自然通风的使用受到一定的限制。
第7页/共160页
4.1.2 通风系统的分类
图4.1 房间通风换气示意图(1)
图4.2 房间通风换气示意图(2)
第8页/共160页
4.1.2 通风系统的分类
• 屋顶上的风帽、带挡板的天窗(见图4.1、4.2)， 则是利用风从它们的上部开口吹过时造成的负 压来使室内空气在室内外压差下排出，这也是 一种利用风力的自然通风。

（二）空调工程的分类 1、局部式空调系统 这类系统只要求局部空调，直接用空
调机组（柜机、壁挂式、窗式）即可达到 目的。为了增加能力，根据要求可以在空 调机上加新风口、电加热器、送风管及送 风口等。如图6－3所示。
2、集中式空调系统 集中式空调系统又可分为四种：单体集
中式空调系统、配套集中式制冷设备空调 系统、分段组装式空调系统、冷水机组风 机盘管系统。 （1）单体集中式空调系统：制冷量要求不 很大时，可用空调机组配上风管（送、 回）、风口（送、回）、各种风阀和控制 设备等而成。这种空调机组是将各种单体 设备集中固定在一个底盘上，装在一个箱 壳里而成。见图6—4所示。
＝3.14×0.35m×1.38m＝1.52 m2
2020/3/24
73
（二）通风管道附件
1、项目设置 编列有弯头导流叶片、软管接口、风管检查口、
风管检查孔和温度风量测定孔制作安装，均按 现行标准设计图集尺寸和重量进行编制。其工 作内容均包括制作、安装、除锈、刷油。 2、工程量计算 1）导流叶片制作安装，按图示叶片面积，以 “m2”为计量单位。
集中排除。如旋风除尘器、袋式除尘器、 滤尘器等。
（6）其他管件和部件：同送风系统。
通风空调系统附属设施设置及作用
1.风口种类：
① 百叶风口：固定百叶常用于卫生间回风口，活动百 叶（单层、双层、三层）可调节百叶方向，多用做 送风口，单层百叶也可用做回风口
② 散流器（圆形、方形）一般安装于吊顶上，属于下 送风口。方形散流器也可用于回风口
mm）
叶片数（片） 4
4
6
7
8
10
12
2、短边导流叶片确定叶片面积：
短边规格 （mm）
每片面积 （㎡）
