通风与空调系统基础知识通风和空调概述

建筑通风与空调系统随着城市化的进程和人们对舒适生活的追求，建筑通风与空调系统在现代建筑中扮演着至关重要的角色。

它们可以有效地调节室内空气质量和温度，创造舒适的室内环境。

本文将探讨建筑通风与空调系统的原理和应用，以及其在能源节约和环境保护方面的作用。

一、建筑通风系统建筑通风系统是指通过自然或机械手段，将外界空气引入室内，并排除室内污浊空气的一种技术系统。

通风系统可以通过调节室内空气的流动来维持良好的空气质量，去除室内的异味和有害物质。

1. 自然通风系统自然通风系统是利用自然气流的力量来实现室内外空气交换的一种通风方式。

它通常通过设置建筑的开口和通风道来实现。

自然通风系统不需要额外的能源消耗，对于小型建筑和通风需求不高的场所非常适用。

2. 机械通风系统机械通风系统通过使用风扇或风机等机械设备来促进空气流动，以实现室内外空气交换。

机械通风系统可以根据需要精确地调节空气流量和方向，适用于大型建筑和通风需求较高的场所。

二、建筑空调系统建筑空调系统是指通过冷热源、传热设备和风道系统等组成的一种技术系统，用于调节室内空气的温度、湿度和洁净度，为人们创造舒适的室内环境。

空调系统通常分为中央空调系统和分体空调系统。

1. 中央空调系统中央空调系统是通过一套集中供冷供热设备，通过风管将冷（热）空气传送到各个室内空间，以实现整个建筑范围内的空调调节。

中央空调系统具有调节精度高、运行稳定等优点，适用于大型商业建筑和办公楼等场所。

2. 分体空调系统分体空调系统是将冷（热）源设备和室内机分开安装的一种空调系统。

它通过管道连接，将冷（热）空气输送到相应室内空间，实现单个房间或区域的空调调节。

分体空调系统安装简便、使用灵活，适用于住宅和小型商业场所。

三、能源节约与环境保护建筑通风与空调系统在能源节约和环境保护方面发挥着重要作用。

1. 能源节约建筑通风与空调系统可以通过合理的设计和运行，实现能源的高效利用。

例如，合理设置通风口和通风道，可以充分利用自然气流的力量，减少机械通风系统的能耗。

通风与空调资料整套范例通风与空调资料整套范例随着现代建筑的不断发展，通风与空调系统的重要性也越来越受到人们的关注。

通风与空调系统不仅可以提供舒适的室内环境，还可以保证室内空气的质量，对人们的健康起到重要作用。

因此，通风与空调资料的整套范例也越来越受到人们的关注。

通风与空调资料整套范例包括以下内容：1.通风与空调系统的设计原理通风与空调系统的设计原理是通风与空调资料整套范例中最重要的部分之一。

设计原理包括通风与空调系统的基本原理、系统的工作原理、系统的设计流程等内容。

设计原理的正确性直接影响到通风与空调系统的效果，因此设计原理的准确性和完整性非常重要。

2.通风与空调系统的设备选型通风与空调系统的设备选型是通风与空调资料整套范例中的另一个重要部分。

设备选型包括通风与空调系统所需的设备种类、设备的技术参数、设备的品牌等内容。

设备选型的正确性和合理性直接影响到通风与空调系统的效果和使用寿命，因此设备选型的准确性和完整性也非常重要。

3.通风与空调系统的安装与调试通风与空调系统的安装与调试是通风与空调资料整套范例中的另一个重要部分。

安装与调试包括通风与空调系统的安装位置、安装方式、安装步骤、调试方法等内容。

安装与调试的正确性和规范性直接影响到通风与空调系统的效果和使用寿命，因此安装与调试的准确性和规范性也非常重要。

4.通风与空调系统的运行与维护通风与空调系统的运行与维护是通风与空调资料整套范例中的最后一个重要部分。

运行与维护包括通风与空调系统的日常运行、维护、保养、故障排除等内容。

运行与维护的正确性和规范性直接影响到通风与空调系统的效果和使用寿命，因此运行与维护的准确性和规范性也非常重要。

总之，通风与空调资料整套范例是通风与空调系统设计、安装、调试、运行和维护的重要参考资料。

正确、完整、规范的通风与空调资料整套范例可以保证通风与空调系统的效果和使用寿命，提高室内环境的舒适度和空气质量，对人们的健康起到重要作用。

通风与空调基础知识培训暖通基本概念供热（供暖）通风与空调工程专业（暖通）三大任务：生活舒适-创造七度空间（室内环境）温度：冷与热；湿度：干噪与潮湿；新鲜度：氧气与二氧化碳；洁净度：落尘与VOC，人员、大气、家俱及装修速度：风速与吹风感；气流速度：即空调的风速，是空调性能的一个重要参数，它对于室内的空气质量和舒适度有着直接的影响；安静度：噪音振动；梯度：温度场的均匀性。

生命安全系统（火灾逃生通道安全辅助系统）防烟系统：楼梯间、前室、避难层、次安全区；排烟系统：走道、房间生产安全如粉、尘、湿、热、烟有毒有害气体；特殊设备环境：IT机房、冷冻施工。

水往低处流->水往高处流->加泵（消耗电力1000℃）热量从高温传向低温->热量从低温传向高温->加压缩机->热泵（消耗电力）。

存在问题：多联机系统最大只能做到48匹（制冷量120kW），负担建筑面积约1100m²，不能满足大型项目的要求，也不能满足大空间建筑的要求。

只能对空气进行降温（辅助除湿）与升温，更多的功能无法实现。

氟利昂（制冷剂）由其压力驱动，其作用半径有限，所服务的距离不够远。

解决问题：引入新的能量载体：水。

三大物质：空气（风-流动的空气）氟利昂（制冷剂）；水-能量的传递介质高温热水、蒸汽：90℃，130℃，200℃；冷冻水：7℃，12℃；冷却水：32℃，37℃；冰(雪霜)：0℃。

三大动力设备：风机：驱动空气；水泵：驱动水循环；压缩机：驱动氟利昂。

空调系统：冷水机组：水冷离心式（螺杆式）、风冷螺杆式、蒸汽LiBr吸收式、直燃LiBr吸收式；热泵机组：风冷螺杆式、地源热泵、水源热泵；锅炉：热水锅炉、蒸汽锅炉、电锅炉（规范要求蓄热）；冷却塔：开式、闭式、横流、逆流；水泵：卧式、立式、端吸、双吸；空调末端设备：风机盘管、柜式空气处理机组、组合式空气处理机组、冷辐射板。

空调末端设备：专业接口建筑：空调机房、进风百叶及风井、层高、防噪；结构：设备承重（规范700kg/m²，实际约500kg/m²）、设备基础(条形、整体)；电气配电：（380V，风机盘管220V,配入照明系统）、弱电控制（温度、水阀、风阀）；给排水：冷凝水排放（地漏）、给水（加湿）、洗涤池（清洗过滤网）、喷淋系统。

建筑工程中的通风与空调系统解析通风与空调系统在建筑工程中起着至关重要的作用。

它们不仅能够提供舒适的室内环境，还能调节室内气流、温度和湿度，以提高工作和生活的质量。

本文将对建筑工程中的通风与空调系统进行解析，探讨其原理、设计和应用。

一、通风系统的原理与设计通风系统的主要目的是通过引入新鲜空气和排出污浊空气来改善室内空气质量。

通风系统通常包括风机、通风管道和风口等组成部分。

其工作原理是通过风机将室外新鲜空气引入建筑内部，并通过室内排风口将室内污浊空气排除，从而实现循环通风。

在通风系统的设计中，需要考虑建筑的用途、人员密度、空气污染程度等因素。

根据建筑的需要，通风系统的设计可以分为自然通风和机械通风两种方式。

自然通风主要依靠气流的自然对流和风压差来实现室内空气的流通。

机械通风则使用风机等设备来产生气流，以增加室内空气的流通量。

此外，通风系统还需要考虑室内空气的温度和湿度。

通过合理的设计和调节，可以实现室内空气的舒适度和健康性。

二、空调系统的原理与设计空调系统是建筑工程中常见的温度调节和湿度控制系统。

它不仅能够提供舒适的室内环境，还能保持设备的正常运行和工作效率。

空调系统由冷却设备、传输管道、送风口等组成。

空调系统的工作原理是将室内的热量通过冷却设备转移到室外，从而降低室内的温度。

空调系统通常采用制冷剂循环的方式，通过压缩、冷凝、膨胀和蒸发等过程来实现热量的转移。

同时，空调系统还可以通过控制湿度调节室内的湿度，提供适合人体的舒适环境。

空调系统的设计需要考虑建筑的使用需求、外部环境、人员密度等因素。

通过合理布置设备和管道，可以实现室内空气的均匀分布，并确保设备的高效运行。

三、通风与空调系统的应用通风与空调系统广泛应用于各类建筑工程中，如住宅、商业建筑、办公楼、医院和工厂等。

在住宅建筑中，通风与空调系统可以提供舒适的居住环境，保证室内空气的新鲜和干净。

同时，通过合理的温度和湿度控制，可以提高居住者的生活质量。

中央空调基础知识教材目录第一部分中央空调工作原理--------------------------------3一、空调的定义-----------------------------------------3二、中央空调基础知识-----------------------------------4（一）空调系统的分类----------------------------------4 （二）集中式空调系统----------------------------------6 （三）半集中式空调系统--------------------------------7 （四）空调系统的风道基本知识--------------------------9三、中央空调水系统工作原理-----------------------------11 第二部分中央空调基础知识--------------------------------13一、通风空调专业术语-----------------------------------13二、通风与空调分部工程的划分---------------------------15三、风管系统类别划分-----------------------------------15四、常规知识-------------------------------------------16五、基础知识-------------------------------------------16（一）空调分类---------------------------------------16 （二）常用的空气处理设备-----------------------------17 （三）装配式空调机组---------------------------------23 （四）集中式空调系统---------------------------------26 （五）北京地区常用的VAV变风量空调系统---------------30 （六）半集中式空调系统-------------------------------31 （七）空调冷源---------------------------------------34 （八）全分散式空调系统-------------------------------38 （九）空调冷/热水系统--------------------------------40 （十）空调水的水质处理-------------------------------40 （十一）空调管道的保温-------------------------------44六、中央空调清洗标准-----------------------------------45七、通风空调施工图识图步骤-----------------------------46八、应了解的空调其他知识-------------------------------46（一）空调系统防排烟---------------------------------46 （二）楼宇自动化控制系统（BAS）----------------------47 中央空调布局图示----------------------------------------48第一部分中央空调工作原理一、空调的定义：对某一个特定空间，对其空气的温度、湿度、清洁度、气流速度进行调节，简称空调“四度”。

通风及空调工程1. 简介通风及空调工程是指通过安装特定的设备和系统来调节室内空气的温度、湿度和质量，提供舒适和健康的室内环境。

本文将介绍通风及空调工程的基本原理、设备和系统以及应用领域。

2. 基本原理通风及空调工程基于一系列物理原理，通过控制空气的流动、温度和湿度来改善室内环境。

其中，主要的原理包括：2.1. 空气流动原理空气流动原理是通风及空调工程的基础。

空气可以通过自然通风或机械通风来流动。

自然通风是依靠自然气流的驱动，通过建筑物的气流通道来实现空气流动，包括窗户、门口和通风口等。

机械通风则是通过电动或机械装置来引导空气流动，如风扇和风机。

2.2. 温度调节原理温度调节是通风及空调工程的关键目标之一。

通常使用制冷系统来降低室内温度，或使用加热系统来提高室内温度。

制冷系统通过循环制冷剂来吸热、排热和循环制冷，从而降低室内温度。

加热系统则通过电热器、燃气炉等设备来提供热能。

2.3. 湿度调节原理湿度调节是通风及空调工程的另一个重要目标。

通过控制空气中的湿度，可以提供室内舒适和健康的环境。

常用的湿度调节方法包括加湿和除湿。

加湿通过向室内空气中喷洒水汽或使用加湿器的方式增加湿度。

而除湿则通过降低空气中的水汽含量来减少湿度，常用的设备包括脱湿机和除湿器。

3. 设备和系统通风及空调工程涉及多种设备和系统，下面介绍一些常用的设备和系统。

3.1. 空调设备空调设备是通风及空调工程中常见的设备之一，它能够通过制冷和加热系统调节室内温度。

常见的空调设备包括分体式空调、中央空调和多联式空调等。

3.2. 通风设备通风设备用于实现空气流动，保证室内空气的新鲜和流通。

常见的通风设备包括风扇、风机和风道等。

风扇和风机通过旋转叶片来产生气流，而风道则是引导和分配气流的管道。

3.3. 湿度调节设备湿度调节设备用于控制室内空气的湿度，提供舒适的湿度环境。

常见的湿度调节设备有加湿器和除湿器等。

加湿器可以通过雾化喷雾或蒸发水汽来增加空气中的水分。

通风与空调工程通风与空调工程是今天建筑中不可或缺的一部分，尤其是在城市建设中，详细的设计方案与工程实施可以帮助大建筑物实现空气流通。

本文将为您介绍通风与空调工程的基础知识，包括设计要素、实施方案、节能措施等方面。

1. 设计要素通风与空调工程的设计要素主要包括以下几个方面：1.1 温度：适宜的温度是一个舒适的工作和居住环境的基础。

通风与空调系统需要根据用户需求以及气候条件来确定合适的温度范围。

1.2 湿度：过度潮湿或过度干燥的气氛会影响人们的身体健康和舒适感。

因此，通风与空调系统需要根据适宜的湿度范围，确保室内湿度的合理调控。

1.3 通风：通风是室内空气流通的重要条件之一。

通风系统不仅需要预防空气污染，还需要帮助调节内外气体压力，以维持室内环境的稳定性。

1.4 气流：气流是通风系统运作的关键。

根据使用需要，交通、运输、房间外景观等因素安排气流的距离和强度，以确保舒适的工作和居住环境。

2. 实施方案是通风与空调工程的重要组成部分。

实施方案需要考虑以下几个方面：2.1 设备：通风与空调系统的设备主要包括风机、空气处理器、冷却器、加湿器、排气机、过滤器等。

根据目标需求选择相应的设备，以建立一个有效的通风与空调系统。

2.2 设计：通风与空调系统应根据实际建筑情况进行设计。

比如，对于一个高层建筑，通风与空调系统需要适合建筑物的高度、形状和设计。

此外，设计还需要考虑环境条件，例如气候、海拔、污染等。

2.3 安装和维护：通风与空调系统的安装和维护是系统能否长期有效运作的关键，需要严格按照设计和制造标准进行操作。

安装人员需要确保设备安装平稳、管道布局合理，以及所有的零件都完好无损。

同时，需要定期维护保养系统。

3. 节能措施节能是最近年来建筑行业广泛研究的课题之一。

多年来，人们已经发现了许多减少通风与空调能耗的方式。

其中包括：3.1 采用能源合理型材料：采用隔热、保温性能良好的材料来建设通风与空调系统，并在门窗上安装防晒膜和高效隔热窗户，能够很大程度上减少能耗。

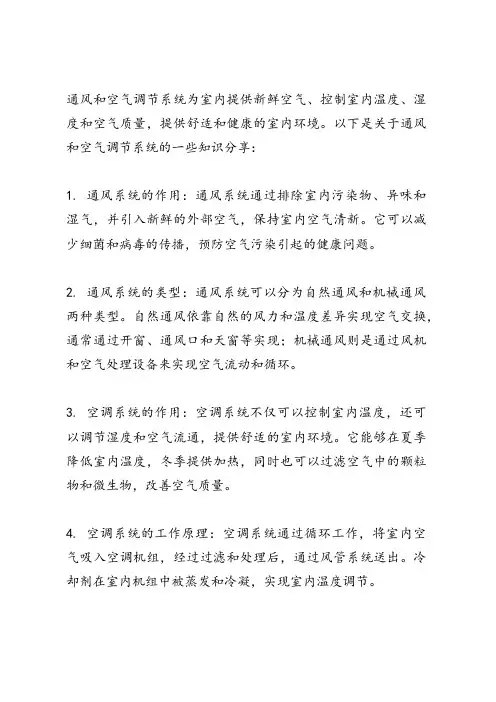

通风和空气调节系统为室内提供新鲜空气、控制室内温度、湿度和空气质量，提供舒适和健康的室内环境。

以下是关于通风和空气调节系统的一些知识分享：
1. 通风系统的作用：通风系统通过排除室内污染物、异味和湿气，并引入新鲜的外部空气，保持室内空气清新。

它可以减少细菌和病毒的传播，预防空气污染引起的健康问题。

2. 通风系统的类型：通风系统可以分为自然通风和机械通风两种类型。

自然通风依靠自然的风力和温度差异实现空气交换，通常通过开窗、通风口和天窗等实现；机械通风则是通过风机和空气处理设备来实现空气流动和循环。

3. 空调系统的作用：空调系统不仅可以控制室内温度，还可以调节湿度和空气流通，提供舒适的室内环境。

它能够在夏季降低室内温度，冬季提供加热，同时也可以过滤空气中的颗粒物和微生物，改善空气质量。

4. 空调系统的工作原理：空调系统通过循环工作，将室内空气吸入空调机组，经过过滤和处理后，通过风管系统送出。

冷却剂在室内机组中被蒸发和冷凝，实现室内温度调节。

5. 空调系统的能耗问题：空调系统是建筑中能耗较大的设备，因此节能是一个重要的考虑因素。

采用高效的空调设备、良好的建筑绝热和隔热设计，以及合理的空调控制策略，都可以降低能耗。

6. 室内空气质量：室内空气质量对人体健康有重要影响。

通风和空调系统应确保室内空气中的有害气体、颗粒物、细菌和霉菌等物质控制在合理范围内，达到卫生标准。

综上所述，通风和空气调节系统对于提供舒适和健康的室内环境至关重要。

合理选择和使用通风和空调设备，以及保持良好的维护和清洁，是确保系统正常运行和提供优质室内环境的关键。

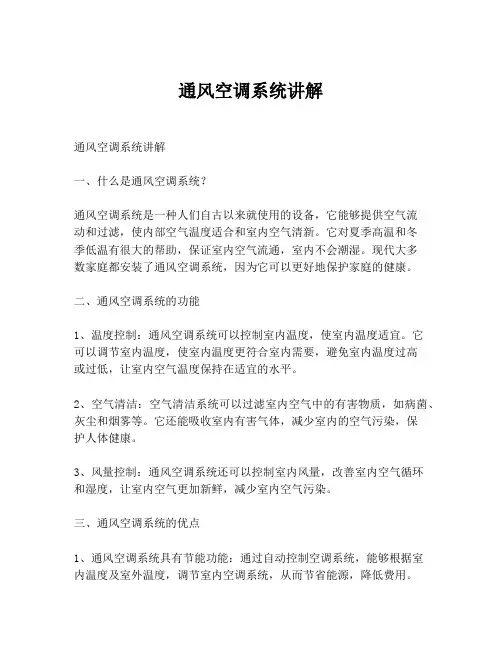

通风空调系统讲解通风空调系统讲解一、什么是通风空调系统？通风空调系统是一种人们自古以来就使用的设备，它能够提供空气流动和过滤，使内部空气温度适合和室内空气清新。

它对夏季高温和冬季低温有很大的帮助，保证室内空气流通，室内不会潮湿。

现代大多数家庭都安装了通风空调系统，因为它可以更好地保护家庭的健康。

二、通风空调系统的功能1、温度控制：通风空调系统可以控制室内温度，使室内温度适宜。

它可以调节室内温度，使室内温度更符合室内需要，避免室内温度过高或过低，让室内空气温度保持在适宜的水平。

2、空气清洁：空气清洁系统可以过滤室内空气中的有害物质，如病菌、灰尘和烟雾等。

它还能吸收室内有害气体，减少室内的空气污染，保护人体健康。

3、风量控制：通风空调系统还可以控制室内风量，改善室内空气循环和湿度，让室内空气更加新鲜，减少室内空气污染。

三、通风空调系统的优点1、通风空调系统具有节能功能：通过自动控制空调系统，能够根据室内温度及室外温度，调节室内空调系统，从而节省能源，降低费用。

2、安全性高：空调系统采用专业设计，利用高效的除湿和过滤，能够有效降低室内空气污染，保护室内空气清新，保证室内空气流通，改善室内环境质量。

3、操作简单：空调系统的操作非常简单，不需要任何设备，可以很快完成对空调系统的控制，简化操作步骤，减少操作者的工作量。

四、结论通风空调系统是当今家居生活中不可缺少的设备，它既可以提供舒适的环境，又能帮助家里节省开支，节能降耗，还可以让室内空气清新，保护家庭成员的健康。

安装高效、节能的通风空调系统，是现代家庭居住环境建设中不可或缺的一部分。

通风空调主要功能是为提供人呼吸所需要的氧气，稀释室内污染物或气味，排除室内工艺过程产生的污染物，除去室内的余热或余湿，提供室内燃烧所需的空气，主要用在家庭、商业、酒店、学校等建筑。

主要分类：①根据通风服务对象的不同可分为民用建筑通风和工业建筑通风；②根据通风气流方向的不同可分为排风和进风；③根据通风控制空间区域范围的不同可分为局部通风和全面通风；④根据通风系统动力的不同可分为机械通风和自然通风。

风管air duct采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。

风道air channel采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道。

通风工程ventilation works送风、排风、除尘、气力输送以及防、排烟系统工程的统称。

空调工程air conditioning works空气调节、空气净化与洁净室空调系统的总称。

风管配件duct fittings风管系统中的弯管、三通、四通、各类变径及异型管、导流叶片和法兰等。

风管部件duct accessory通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定空等。

咬口seam金属薄板边缘弯曲成一定形状，用于相互固定连接的构造。

漏风量air leakage风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泄出或渗入的空气体积量。

系统风管允许漏风量air system permissible leakage按风管系统类别所规定平均单位面积、单位时间内的最大允许漏风量。

漏风率air system leakage ratio空调设备。

除尘器等，在工作压力你下空气渗入或泄漏量语气额定风量的比值。

净化空调系统air cleaning system用于洁净空间的空气调节、空气净化系统。

漏光检测air leak check with lighting用强光源对风管的咬口、接缝、法兰及其他连接处进行透光检查，确定空洞、缝隙等渗漏不为及数量的方法。

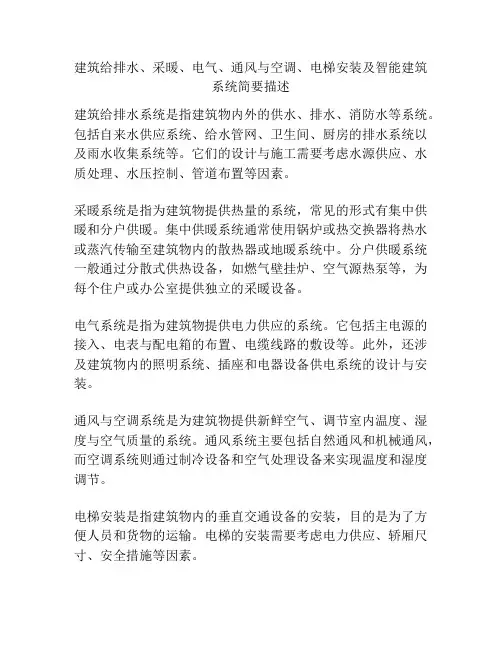

建筑给排水、采暖、电气、通风与空调、电梯安装及智能建筑
系统简要描述
建筑给排水系统是指建筑物内外的供水、排水、消防水等系统。

包括自来水供应系统、给水管网、卫生间、厨房的排水系统以及雨水收集系统等。

它们的设计与施工需要考虑水源供应、水质处理、水压控制、管道布置等因素。

采暖系统是指为建筑物提供热量的系统，常见的形式有集中供暖和分户供暖。

集中供暖系统通常使用锅炉或热交换器将热水或蒸汽传输至建筑物内的散热器或地暖系统中。

分户供暖系统一般通过分散式供热设备，如燃气壁挂炉、空气源热泵等，为每个住户或办公室提供独立的采暖设备。

电气系统是指为建筑物提供电力供应的系统。

它包括主电源的接入、电表与配电箱的布置、电缆线路的敷设等。

此外，还涉及建筑物内的照明系统、插座和电器设备供电系统的设计与安装。

通风与空调系统是为建筑物提供新鲜空气、调节室内温度、湿度与空气质量的系统。

通风系统主要包括自然通风和机械通风，而空调系统则通过制冷设备和空气处理设备来实现温度和湿度调节。

电梯安装是指建筑物内的垂直交通设备的安装，目的是为了方便人员和货物的运输。

电梯的安装需要考虑电力供应、轿厢尺寸、安全措施等因素。

智能建筑系统是通过传感器、控制器和网络等技术实现建筑物自动化管理的系统。

它能够监测和控制建筑内的各种设备，如照明、温度、安防、能源消耗等。

智能建筑系统提供了更高的舒适性、安全性和能效性能。

通风空调基础知识一、通风空调工程的子分部划分（通俗上讲就是常见系统）:1、防排烟系统：风管与配件制作、部件制作（一般为成品）、风管系统安装、排烟风口、常闭正压风口安装、设备安装、风管及设备防腐、系统调试2、送排风系统：风管与配件制作、部件制作（一般为成品）、风管系统安装、设备安装、风管及设备防腐、系统调试3、除尘系统：风管与配件制作、部件制作（一般为成品）、风管系统安装、除尘器及设备安装、风管及设备防腐、系统调试4、空调系统：风管与配件制作、部件制作（一般为成品）、风管系统安装、消声器制作安装、高效过滤器安装、净化设备及空调设备安装、风管与设备绝热、系统调试5、净化空调系统：风管与配件制作、部件制作（一般为成品）、风管系统安装、消声器制作安装、设备安装、风管及设备防腐、风管与设备绝热、系统调试6、制冷系统：制冷机组安装、制冷剂管道及配件安装、制冷附属设备安装、管道及设备的防腐及绝热、系统调试7、空调水系统：冷热水管道系统安装、冷却水管道系统安装、冷凝水管道系统安装、阀门及部件安装、冷却塔安装、水泵及附属设备安装、管道与设备的防腐及绝热、系统调试二、、通风工程中常见设备：离心风机、轴流风机、混流风机三、空调系统常见设备：1、蒸气压缩式制冷：水冷式空调主机（离心式、螺杆式）、风冷热泵主机，气态制冷工质（如氟利昂）经压缩机压缩成高温高压气体后进入冷凝器，与水（空气）进行等压热交换，变成高温高压液态。

液态工质经干燥过滤器去除水份、杂质，进入膨胀阀节流减压，成为低温低压液态工质，在蒸发器内气化。

液体气化过程要吸收气化潜热，而且液体压力不同，其饱和温度（沸点）也不同，压力越低，饱和温度越低。

例如，1kg 的水，在绝对压力为0.00087MPa，饱和温度为5℃，气化时需要吸收2488.7KJ热量；1kg的氨，在1个标准大气压力（0.10133MPa）下，气化时需要吸收1369.59KJ热量，温度可抵达-33.33℃。
