弹簧平衡器原理
弹簧平衡器原理
弹簧平衡器是一种常见的机械装置，它的原理基于弹簧的弹性变形和力的平衡。
在工程和机械设计中，弹簧平衡器被广泛应用于各种机械系统中，用于实现负载的平衡和调节。
下面我们将详细介绍弹簧平衡器的原理和工作方式。
首先，弹簧平衡器的原理基于胡克定律，即弹簧的变形与受力成正比。
当外力
作用在弹簧上时，弹簧会发生弹性变形，使其产生一个与外力大小相等但方向相反的弹簧力。
这种弹簧力可以用来平衡外力，实现负载的平衡。
其次，弹簧平衡器通常由弹簧、支架和连接装置组成。
弹簧的选材和弹簧常数
的确定是保证弹簧平衡器正常工作的关键。
弹簧的选材需要考虑其弹性系数和耐久性，以及工作环境的温度和湿度等因素。
同时，弹簧的常数也需要根据负载的大小和平衡位置的要求来确定，以保证平衡器的稳定性和精度。
另外，弹簧平衡器的工作方式也与弹簧的形式有关。
常见的弹簧形式包括拉伸
弹簧、压缩弹簧和扭转弹簧。
它们分别适用于不同的负载平衡和调节场合。
例如，拉伸弹簧适用于需要拉力平衡的场合，而压缩弹簧适用于需要压力平衡的场合，扭转弹簧适用于需要转矩平衡的场合。
最后，弹簧平衡器的应用范围非常广泛。
它可以用于各种机械系统中，如门窗
平衡器、工业机械手臂、汽车发动机盖支撑器等。
在这些应用中，弹簧平衡器可以实现负载的平衡和调节，提高系统的稳定性和工作效率。
总之，弹簧平衡器是一种基于弹簧原理的机械装置，它通过弹簧的弹性变形和
力的平衡实现负载的平衡和调节。
在工程和机械设计中，弹簧平衡器有着广泛的应用前景，将为各种机械系统的设计和优化提供重要的技术支持。
弹簧平衡器原理
弹簧平衡器原理及工作原理弹簧平衡器的概述弹簧平衡器是一种常见的机械装置，用于平衡重物的重力，并使其在垂直或水平方向上保持相对稳定的位置。
它通常由一个弹簧、一个支架和一个调节装置组成。
弹簧平衡器广泛应用于各种工业领域，如机械制造、建筑和航空等。
弹簧平衡器的基本原理弹簧平衡器的基本原理是利用弹性力来抵消重物的重力，从而实现重物相对稳定地悬挂或运动。
它通过调节弹簧的张力来实现对重物位置的控制。
具体来说，当一个重物被悬挂在弹簧上时，它会受到向下的重力作用。
这个重力会拉伸弹簧，并产生一个与拉伸程度成正比的恢复力。
这个恢复力与重力相等且方向相反时，就达到了平衡状态。
当外部施加额外的力使得重物位置发生变化时，弹簧会拉伸或收缩以重新建立平衡。
弹簧平衡器的工作原理弹簧平衡器的工作原理可以通过以下步骤来解释：1.安装弹簧：首先，将弹簧安装在支架上。
支架通常由一个固定的底座和一个可移动的臂构成，用于悬挂重物并调节弹簧张力。
2.悬挂重物：将需要平衡的重物悬挂在弹簧上。
重物可以通过钩子、夹具或其他适当的连接方式与弹簧连接。
3.调节张力：使用调节装置（例如手柄或螺旋机构）来改变弹簧张力。
这个装置通常位于支架上，可以通过旋转或移动来改变张力。
增加张力会导致弹簧收缩，减小张力则会导致弹簧拉伸。
4.实现平衡：通过逐步调整张力，使得恢复力与重力相等且方向相反。
当达到平衡状态时，重物将停留在稳定的位置，并保持相对静止。
5.调整位置：如果需要改变重物的位置，可以通过调整张力来实现。
增加张力会使得重物上升，减小张力会使得重物下降。
因此，通过调整张力，可以实现对重物位置的微调和控制。
弹簧平衡器的应用弹簧平衡器具有广泛的应用领域，其中一些常见的应用包括：1.照明设备：在舞台灯光、摄影棚和工业车间等场所中，弹簧平衡器可用于悬挂和平衡各种类型的照明设备，如灯具、摄像机和扩音器等。
2.工业机械：在生产线和工作站上，弹簧平衡器可用于平衡手动工具、气动工具和电动工具等。
弹簧平衡器
弹簧平衡器

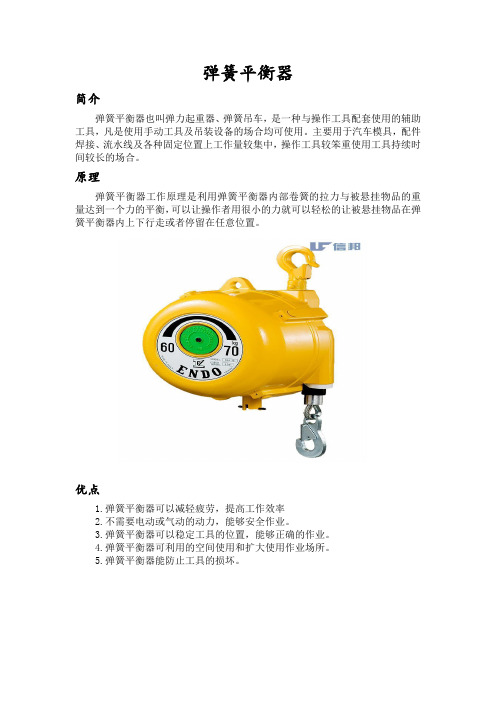

简介
弹簧平衡器也叫弹力起重器、弹簧吊车，是一种与操作工具配套使用的辅助工具，凡是使用手动工具及吊装设备的场合均可使用。
主要用于汽车模具，配件焊接、流水线及各种固定位置上工作量较集中，操作工具较笨重使用工具持续时间较长的场合。
原理
弹簧平衡器工作原理是利用弹簧平衡器内部卷簧的拉力与被悬挂物品的重量达到一个力的平衡，可以让操作者用很小的力就可以轻松的让被悬挂物品在弹簧平衡器内上下行走或者停留在任意位置。
优点
1.弹簧平衡器可以减轻疲劳，提高工作效率
2.不需要电动或气动的动力，能够安全作业。
3.弹簧平衡器可以稳定工具的位置，能够正确的作业。
4.弹簧平衡器可利用的空间使用和扩大使用作业场所。
5.弹簧平衡器能防止工具的损坏。
附：远藤弹簧平衡器技术参数。
弹簧平衡器原理
弹簧平衡器原理
弹簧平衡器是一种机械装置，用于平衡或均衡物体的重量或力量，使其能够保持稳定的位置或运动。
其基本原理是利用弹簧的弹性特性，使得受力物体所产生的重力或外力通过弹簧传导或分配，从而实现平衡。
弹簧平衡器由弹簧和连接物体的杆件组成。
当物体处于平衡状态时，它的重力或外力会沿着杆件传递到弹簧上，引起弹簧变形。
弹簧的弹性力反作用于物体，与重力或外力相平衡，使得物体保持在稳定的位置。
如果物体受到扰动或外力，会打破原来的平衡状态。
此时，弹簧会被拉伸或压缩，产生额外的弹性力来对抗外力。
这种弹性力的作用，使得物体趋向于恢复到原来的平衡状态。
弹簧平衡器的设计需要考虑物体的重量、弹簧的弹性系数和杆件的长度，以确保平衡器在各种条件下都能够正常工作。
此外，还可以通过调整弹簧的张力或杆件的长度来改变平衡器的平衡位置。
弹簧平衡器广泛应用于各个领域，例如机械工程、电子制造和科学实验等。
它能够有效地保持物体的平衡状态，减少外力对物体的作用，提高工作效率和安全性。
总结来说，弹簧平衡器通过利用弹簧的弹性特性，将物体所受的重力或外力通过弹簧传导或分配，从而实现平衡。
它具有简
单、可靠的特点，并广泛用于各个领域中需要平衡或均衡物体的场合。
弹簧平衡器工作原理
弹簧平衡器工作原理弹簧平衡器是一种常见的机械装置，用于平衡物体的重力，使其能够保持相对稳定的位置。
它的工作原理基于弹簧的弹性特性，通过调整弹簧的张力来实现平衡。
弹簧平衡器通常由两个主要部分组成：弹簧和支撑装置。
弹簧是平衡器的核心部件，它负责承担物体的重力并提供恢复力。
支撑装置用于固定弹簧，并使其能够随物体的运动而自由伸缩。
弹簧的工作原理是基于胡克定律：弹簧的伸长或压缩量与所施加的力成正比。
当物体受到外力作用而偏离平衡位置时，弹簧会被拉伸或压缩，产生相应的恢复力。
这个恢复力与物体受力的大小和方向相反，使物体趋向于恢复到平衡位置。
弹簧平衡器的工作原理可以用以下几个步骤来描述：1. 起始状态：当物体处于平衡位置时，弹簧处于自然状态，没有被拉伸或压缩。
此时，弹簧的张力为零，物体受到的重力与支撑装置对物体的支持力相等。
2. 偏离平衡位置：当物体受到外力作用而偏离平衡位置时，弹簧会被拉伸或压缩。
拉伸或压缩弹簧会产生一个恢复力，该恢复力与偏离平衡位置的距离成正比。
3. 平衡力的调节：为了使物体回到平衡位置，弹簧的张力需要进行调节。
通过增加或减小支撑装置对弹簧的约束程度，可以改变弹簧的张力大小。
当弹簧的张力与物体受到的外力相等时，物体将保持在新的平衡位置上。
4. 平衡稳定：一旦物体恢复到平衡位置，弹簧的张力将保持恒定，使物体能够保持相对稳定的状态。
如果物体再次受到外力作用而偏离平衡位置，弹簧将再次被拉伸或压缩，并产生新的恢复力，使物体回到新的平衡位置。
弹簧平衡器的工作原理可以应用于许多领域，如机械工程、建筑工程和航空航天工程等。
在机械工程中，弹簧平衡器常用于平衡机械装置中的重量，以减轻操作员的负担和提高工作效率。
在建筑工程中，弹簧平衡器可以用于平衡门窗的重量，使其能够轻松打开和关闭。
在航空航天工程中，弹簧平衡器可以用于平衡飞机的控制面，使其能够在不同飞行状态下保持稳定。
总结起来，弹簧平衡器的工作原理是基于弹簧的弹性特性，通过调整弹簧的张力来平衡物体的重力。
平衡器资料
传真：010-60248627 E-mail：ky@ 版权所有：北京开源丰华工具有限公司
+产品使用 （1）按上面介绍的方法，选取合适的弹簧平衡器，(图1)
（2）悬挂平衡器时，务必连接好保险链。(图3)
（3）旋转调节蜗杆，使悬挂物件被平衡。调节蜗杆时，逆时针方向，减少平衡力；顺时针方向，增加平衡力；新产品出厂时，平衡力设定在中间值，用户可根据所挂物件的重量调整到上下极限内的负荷值（图2）否则，应更换上或下一档规格的产品。
10
HBYT-70
60-70
1.6
12
11
HBYT-80
70-80
1.6
12.5
12
HBYT-90
80-90
1.6
13
13
HBYT-100
90-100
1.6
13
14
HBYT-120
100-120
1.6
传真：010-60248627 E-mail：ky@ 版权所有：北京开源丰华工具有限公司
弹簧平衡器规格：
序号 型 号 平衡载荷(kg) 钢绳伸（m） 自重（kg）
1 YT-3 1-3 1.5 1.7
2 YT-5 3-5 1.5 1.8
3 YT-9 4.5-9 1.5 3.6
11 YT-80 70-80 1.5 12.5
12 YT-90 80-90 1.5 13
13 YT-100 90-100 1.5 13
14 YT-120 100-120 1.5 14
地址：北京市大兴区西红门肆村26号 电话：400-6563818 手机：13901119437
+产品使用 （1）按上面介绍的方法，选取合适的弹簧平衡器，(图1)
（2）悬挂平衡器时，务必连接好保险链。(图3)
（3）旋转调节蜗杆，使悬挂物件被平衡。调节蜗杆时，逆时针方向，减少平衡力；顺时针方向，增加平衡力；新产品出厂时，平衡力设定在中间值，用户可根据所挂物件的重量调整到上下极限内的负荷值（图2）否则，应更换上或下一档规格的产品。
10
HBYT-70
60-70
1.6
12
11
HBYT-80
70-80
1.6
12.5
12
HBYT-90
80-90
1.6
13
13
HBYT-100
90-100
1.6
13
14
HBYT-120
100-120
1.6
传真：010-60248627 E-mail：ky@ 版权所有：北京开源丰华工具有限公司
弹簧平衡器规格：
序号 型 号 平衡载荷(kg) 钢绳伸（m） 自重（kg）
1 YT-3 1-3 1.5 1.7
2 YT-5 3-5 1.5 1.8
3 YT-9 4.5-9 1.5 3.6
11 YT-80 70-80 1.5 12.5
12 YT-90 80-90 1.5 13
13 YT-100 90-100 1.5 13
14 YT-120 100-120 1.5 14
地址：北京市大兴区西红门肆村26号 电话：400-6563818 手机：13901119437
弹簧平衡器参数
弹簧平衡器参数
弹簧平衡器的参数可能因不同的型号、厂家和应用而有所差异，以下是一些常见的弹簧平衡器参数：
1. 额定载荷：弹簧平衡器设计用来平衡或支撑特定的载荷，通常以千克（kg）或牛顿（N）为单位进行标识。
2. 行程范围：弹簧平衡器可以提供的有效行程范围，指弹簧的伸缩范围，通常以毫米（mm）或英寸（in）为单位进行标识。
3. 平衡力/簧力：弹簧平衡器的工作力或平衡力，指弹簧提供的力量大小，通常以牛顿（N）或千克力（kgf）为单位进行标识。
4. 逆向扭矩：弹簧平衡器在起始或关闭状态下承受的最大扭矩，通常以牛顿·米（N·m）或英寸·磅（in·lb）为单位进行标识。
5. 安全系数：弹簧平衡器的设计安全系数，表示设计的强度和可靠性，通常以比率或百分比表示。
6. 工作温度范围：弹簧平衡器可操作的环境温度范围，以确保其正常工作和长寿命。
这些是一些常见的弹簧平衡器参数。
具体的参数值和单位可能因不同的型号和制造商而有所不同。
在选购弹簧平衡器时，建议参考产品规格表和制造商提供的技术资料，以确保选择合适的型号和参数满足您的应用要求。
弹簧平衡器工作原理
弹簧平衡器工作原理弹簧平衡器是一种常见的机械装置，主要用于平衡不同重量物体的力，使其在运动或静止时保持平衡。
它通常由弹簧、杠杆和支架等部件组成，通过这些部件之间的相互作用，实现力的平衡和传递。
弹簧平衡器的工作原理可以通过一个简单的例子来说明。
假设有一个弹簧平衡器，其中包含一个弹簧和一个杠杆，弹簧的一端连接在支架上，另一端连接在杠杆的一端，而杠杆的另一端连接着一个重物。
当重物的重量增加时，弹簧会被拉伸，产生一个向上的力，这个力会传递到杠杆上，使其产生一个向下的力。
当这两个力达到平衡时，就可以保持重物处于平衡状态，不会发生倾斜或摇晃。
弹簧平衡器的工作原理可以总结为以下几点：1. 弹簧的弹性：弹簧是弹簧平衡器的核心部件，它具有一定的弹性，可以根据外力的大小进行伸缩，从而产生一个反作用力。
这种弹性可以使弹簧平衡器适应不同重量物体的平衡需求。
2. 杠杆的作用：杠杆是用来传递力的工具，当弹簧被拉伸或压缩时，产生的力会通过杠杆传递到另一端，使重物产生相反方向的力，从而实现平衡。
3. 支架的支撑：支架是弹簧平衡器的固定部件，用来支撑弹簧和整个结构。
它能够固定弹簧的一端，使其能够稳定地传递力，保持平衡状态。
4. 力的平衡：弹簧平衡器通过弹簧、杠杆和支架之间的相互作用，使作用在重物上的力达到平衡，从而保持物体的平衡状态。
当外力发生变化时，弹簧平衡器会自动调整弹簧的长度，使重物保持平衡。
总的来说，弹簧平衡器利用弹簧的弹性和杠杆的传递作用，通过支架的支撑，实现对不同重量物体的力平衡。
它广泛应用于各种机械设备和工业生产中，起到了重要的作用。
通过对弹簧平衡器工作原理的了解，我们可以更好地理解其在实际应用中的作用，为工程设计和生产提供参考和指导。
弹簧平衡器工作原理
弹簧平衡器工作原理介绍弹簧平衡器是一种常见的机械装置，用于平衡物体的重力，并使其能够保持在所需位置上。
它广泛应用于机械工程、建筑工程以及其他领域中。
本文将深入探讨弹簧平衡器的工作原理。
弹簧平衡器的组成部分弹簧平衡器通常由以下几个主要部分组成： 1. 弹簧：弹簧是弹簧平衡器的关键组件之一。
它通过弹性变形来提供平衡力，并将物体保持在设定位置上。
常见的弹簧类型包括扭簧、拉簧和压簧。
2. 支撑杆：支撑杆是弹簧平衡器的结构支持，它连接着弹簧和物体，使其能够保持平衡。
支撑杆通常由坚固的材料制成，如金属或合金。
3. 调节装置：调节装置用于调整弹簧平衡器的工作位置和力度。
它可以是一个手动旋钮、一个螺杆或一个液压装置，具体取决于应用领域和设计需求。
弹簧平衡器的工作原理弹簧平衡器的工作原理可以简单描述为以下几个步骤： 1. 悬挂物体：首先，将需要平衡的物体悬挂在弹簧平衡器上。
通常使用吊钩或其他固定装置将物体悬挂在支撑杆上。
2. 弹性变形：当物体悬挂在弹簧平衡器上时，由于重力作用，弹簧会发生弹性变形。
这种变形会产生一个与物体重力相反的平衡力，将物体保持在设定位置上。
3. 平衡调节：如果需要调整物体的平衡位置，可以通过调节装置来改变弹簧平衡器的工作力度。
例如，通过旋转手动旋钮可以调节弹簧的弹性系数，从而改变平衡点的位置。
弹簧平衡器的应用弹簧平衡器广泛应用于各个领域，下面是几个常见的应用场景： 1. 灯具：在建筑工程中，弹簧平衡器常用于吊灯和其他大型灯具的安装。
通过使用弹簧平衡器，可以方便地调节灯具的高度，并使其保持在所需位置上。
2. 机械臂：在工业机器人和自动化设备中，弹簧平衡器经常被用于机械臂的平衡和支撑。
它可以提供经济高效的解决方案，使机械臂具有更大的灵活性和稳定性。
3. 电缆管理：在电缆管理系统中，弹簧平衡器可以用于支撑电缆和管道，防止其松弛或过度拉伸。
这样可以确保电缆系统的安全性和可靠性。
弹簧平衡器的优势和局限性弹簧平衡器具有以下优势： - 灵活性：弹簧平衡器可以轻松调整和改变物体的平衡位置，适应不同的需求。
