固定方法简图特点轴肩、轴环、轴伸结构简单,定位可靠,可承受较大轴向力。
常用于齿轮、链轮、带轮、联轴器和轴承等定位。
为保证零件紧靠定位面,应使r<c1或r<R0。
轴肩高度a应大于R或c1,通常取a=(0.07~0.1)d;轴环宽度b≈1.4a;与滚动轴承相配合处的a和r值应根据滚动轴承的类型与尺寸的确定(见滚动轴承篇)。
圆柱轴伸见GB/T1569-1990。
套筒结构简单,定位可靠,轴上不需开槽、钻孔和切制螺纹,因而不影响轴的疲劳强度。
一般用于零件间距较小场合,以免增加结构重量。
轴的转速很高时不宜采用。
锁紧挡圈结构简单,不能承受大的轴向力,不宜用于高速。
常用于光轴上零件的固定。
螺钉锁紧挡圈的结构尺寸见GB/T884-1986。
圆锥面能消除轴和轮毂间的径向间隙,装拆较方便,可兼作周向固定,能承受冲击载荷。
多用于轴端零件固定,常与轴端压板或螺母联合使用,使零件获得双向轴向固定。
圆锥形轴伸见GB/T1570-1990。
圆螺母固定可靠,装拆方便,可承受较大的轴向力。
由于轴上切制螺纹,使轴的疲劳强度降低。
常用双圆螺母或圆螺母与止动垫圈固定轴端零件,当零件间距较大时,亦可用圆螺母代替套筒以减小结构重量。
圆螺母和止动垫圈的结构尺寸见GB/T810-1988,GB/T812-1988及GB/T858-1988。
轴端挡圈适用于固定轴端零件,可承受剧烈振动和冲击载荷。
螺栓紧固轴端挡圈的结构尺寸见GB/T892-1986(单孔)及JB/ZQ4349-1986(双孔)。
轴端挡板适用于轴和轴端固定,见JB/ZQ4748-1986。
弹性挡圈结构简单紧凑,只能承受很小的轴向力,常用于固定滚动轴承。
轴用弹性挡圈的结构尺寸见GB/T894.1-1986。
紧定螺钉适用于轴向力很小,转速很低或仅为防止零件偶然沿轴向滑动的场合。
为防止螺钉松动,可加锁圈。
紧定螺钉同时亦起周向固定作用。
紧定螺钉用孔的结构尺寸见GB/T71-1985。

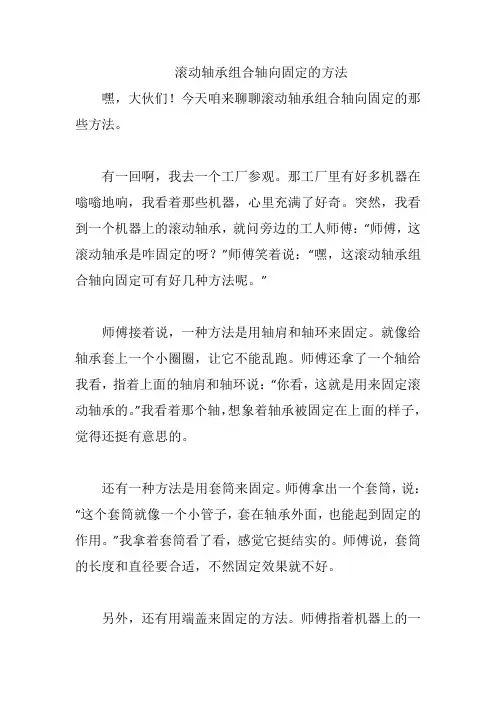

滚动轴承组合轴向固定的方法嘿,大伙们!今天咱来聊聊滚动轴承组合轴向固定的那些方法。
有一回啊,我去一个工厂参观。
那工厂里有好多机器在嗡嗡地响,我看着那些机器,心里充满了好奇。
突然,我看到一个机器上的滚动轴承,就问旁边的工人师傅:“师傅,这滚动轴承是咋固定的呀?”师傅笑着说:“嘿,这滚动轴承组合轴向固定可有好几种方法呢。
”师傅接着说,一种方法是用轴肩和轴环来固定。
就像给轴承套上一个小圈圈,让它不能乱跑。
师傅还拿了一个轴给我看,指着上面的轴肩和轴环说:“你看,这就是用来固定滚动轴承的。
”我看着那个轴,想象着轴承被固定在上面的样子,觉得还挺有意思的。
还有一种方法是用套筒来固定。
师傅拿出一个套筒,说:“这个套筒就像一个小管子,套在轴承外面,也能起到固定的作用。
”我拿着套筒看了看,感觉它挺结实的。
师傅说,套筒的长度和直径要合适,不然固定效果就不好。
另外,还有用端盖来固定的方法。
师傅指着机器上的一个盖子说:“这个就是端盖,它可以把轴承盖在里面,不让它跑出来。
”我看着那个端盖,觉得它就像一个小帽子,给轴承戴上了就很安全。
有一次,我在家里修自行车。
我发现自行车的轮子上也有滚动轴承。
我就想,能不能用这些方法来固定一下呢?我找了一些零件,试着用轴肩和轴环的方法来固定轴承。
虽然不是很完美,但也还能凑合着用。
总之啊,滚动轴承组合轴向固定的方法有很多种。
我们可以根据不同的情况选择合适的方法。
这样才能让滚动轴承更好地工作,也能让机器更加稳定。
嘿嘿,今天就唠到这儿吧,大伙们下次再见哟!。
轴上零件的轴向固定方法
在轴上固定零件有多种方法,以下是其中几种常用的方法:
1. 键槽固定法:在轴上加工一个与零件配合的键槽,然后通过键与键槽的配合来固定零件。
通常采用平键、圆键或楔键等形状的键,将其嵌入键槽,通过键的横向力来阻止零件在轴向上的移动。
2. 锁紧螺母固定法:将一个螺母螺纹在轴上,然后用螺纹螺丝将零件与轴紧密连接起来。
通过螺纹螺丝对零件施加压力,从而防止零件在轴向上的松动或滑动。
3. 锥度配合固定法:零件和轴都加工成相应的锥形,通过两者锥面的配合来固定零件。
通常使用锥形销或锥形套来连接零件和轴,通过锥面间的摩擦力来实现零件在轴向上的固定。
4. 段配合固定法:将轴切割成几个段,然后通过螺纹、键槽或其他方式将零件与轴段连接起来。
这种方法通常用于长轴上,可以有效地减少零件与轴之间的径向力,提高固定效果。
以上是几种常用的轴向固定方法,具体使用哪种方法取决于零件和轴的特点以及使用要求。
轴上零件的轴向固定方法1. 锥形销轴向固定方法。
锥形销轴向固定方法是一种常用的轴向固定方式。
它通过将锥形销安装在轴孔中,利用锥形销与轴孔的锥形配合,实现零件的轴向固定。
这种固定方式具有结构简单、安装方便、传递扭矩大等优点,适用于一些要求较高的场合。
2. 锁紧螺母轴向固定方法。
锁紧螺母轴向固定方法是一种通过螺母对轴进行固定的方式。
它通过在轴上安装螺母,利用螺母的自锁特性,实现对轴的固定。
这种固定方式具有安装简便、拆卸方便、适用范围广等优点,适用于一些要求较高的场合。
3. 弹性套轴向固定方法。
弹性套轴向固定方法是一种通过套筒对轴进行固定的方式。
它通过在轴上安装弹性套,利用弹性套的变形特性,实现对轴的固定。
这种固定方式具有减震、减振、传递扭矩大等优点,适用于一些要求较高的场合。
4. 锁紧圈轴向固定方法。
锁紧圈轴向固定方法是一种通过圈对轴进行固定的方式。
它通过在轴上安装锁紧圈,利用锁紧圈的挤压特性,实现对轴的固定。
这种固定方式具有结构简单、安装方便、传递扭矩大等优点,适用于一些要求较高的场合。
5. 锁紧键轴向固定方法。
锁紧键轴向固定方法是一种通过键对轴进行固定的方式。
它通过在轴上安装锁紧键,利用锁紧键的槽口配合,实现对轴的固定。
这种固定方式具有结构简单、传递扭矩大等优点,适用于一些要求较高的场合。
总结:轴上零件的轴向固定方法有多种,每种固定方法都有其适用的场合和优缺点。
在实际应用中,需要根据零件的具体情况和使用要求,选择合适的轴向固定方法。
在设计和选择轴向固定方法时,应充分考虑零件的工作环境、工作条件和使用要求,确保选择的固定方法能够满足零件的使用性能和安全性要求。
轴在轴向和周向的固定方法1. 引言1.1 概述本文将探讨轴在轴向和周向的固定方法。
随着机械工程领域的不断发展,轴的固定对于设备的稳定运行和性能表现起到至关重要的作用。
在确保轴与其他部件紧密连接的过程中,我们可以采用不同的方法来实现这一目标。
本文将主要讨论几种常见且有效的轴向和周向固定方法,并进行比较与分析。
1.2 文章结构本文分为五个主要部分:引言、轴向固定方法、周向固定方法、比较与分析以及结论与建议。
下面将依次介绍每个部分所涵盖的内容。
1.3 目的通过研究和比较轴在轴向和周向固定过程中不同方法的优缺点,本文旨在提供给读者一个全面了解和选择合适固定方法的参考。
无论是在日常维护工作中还是设计新设备时,选择正确的固定方法对于机械系统运行效果至关重要。
因此,本文希望能够为读者提供可行性建议,并展望未来相关研究方向。
2. 轴向固定方法2.1 方法一方法一是通过使用螺纹固定装置将轴固定在轴承或座标上。
螺纹固定装置包括螺纹孔和螺纹销。
螺纹孔是通过钻孔或铰削等工艺加工而成的,而螺纹销则是通过旋转或打击的方式插入到螺纹孔中。
这种方法适用于轴和座标之间有较大力矩传递需求的情况,能够有效地防止轴在轴向上的移动。
2.2 方法二方法二是利用键连接将轴固定在座标上。
键连接由键槽和键组成,键槽通常是沿着座标的周向方向切割出来的槽口,而键则是安装到键槽中使得轴和座标连接起来。
这种方法适用于对于需要较高精度和转动平稳性要求的应用场景,因为键连接可以提供更好的配合精度和刚性。
2.3 方法三方法三是利用锥面连接将轴固定在座标上。
锥面连接由锥面孔和锥柄组成,锥面孔是通过充填或冲击的方式使轴与座标接触并连接在一起。
这种方法适用于需要高度可靠和紧密连接的情况,因为它可以提供较大的接触面积和更好的承载能力。
以上是在轴向上固定轴向固定方法的三种常见方式。
每种方法都有其适用的特殊情景,选择合适的固定方法应根据具体需求来进行评估,并考虑到性能、成本和便利性等因素。
轴上零件的轴向定位有哪些方法轴上零件的轴向定位是机械加工中非常重要的一环,它直接影响到产品的质量和性能。
在实际生产中,有很多种方法可以进行轴向定位。
下面将详细介绍其中的几种常见方法。
一、销钉法销钉法是一种简单易行、操作方便的轴向定位方法。
具体操作步骤如下:1. 在轴上打好相应的定位孔;2. 在零件上打好相应的孔;3. 将销钉插入轴和零件之间的孔中,使其紧密连接起来。
通过这种方式,就可以实现轴和零件之间的精确定位。
二、卡套法卡套法也是一种常用的轴向定位方法。
具体操作步骤如下:1. 在轴上加工出一个与零件外径相同或略大一些的凸台;2. 在零件内部加工出一个与凸台相对应的凹槽;3. 将卡套放置在凸台上,并将零件套在卡套内部。
通过这种方式,就可以实现轴和零件之间的精确定位。
三、键槽法键槽法也是一种常用的轴向定位方法。
具体操作步骤如下:1. 在轴上加工出一个与零件内孔相对应的键槽;2. 在零件内孔上加工出一个与键槽相对应的凸台;3. 将轴和零件通过键连接起来。
通过这种方式,就可以实现轴和零件之间的精确定位。
四、锥套法锥套法也是一种常用的轴向定位方法。
具体操作步骤如下:1. 在轴上加工出一个带有锥度的部分;2. 在零件内部加工出一个相应的锥孔;3. 将锥套放置在轴上,并将零件套在锥套内部。
通过这种方式,就可以实现轴和零件之间的精确定位。
五、螺纹法螺纹法也是一种常用的轴向定位方法。
具体操作步骤如下:1. 在轴上加工出一段螺纹;2. 在零件上加工出相应的螺纹孔;3. 将螺纹连接起来,使其牢固地固定在一起。
通过这种方式,就可以实现轴和零件之间的精确定位。
总结:以上就是几种常见的轴向定位方法。
不同的方法适用于不同的情况,需要根据具体情况选择合适的方法进行轴向定位。
在实际操作中,还需要注意一些细节问题,如加工精度、零件表面质量等,以确保轴向定位的准确性和稳定性。
滚动轴承的组合设计组合设计的内容包括:1)固定 2)调整 3)配合与装拆 4)润滑与密封。
组合设计合理与否将影响轴系的受力、运转精度、轴承寿命及机器性能。
1.滚动轴承的轴向固定实际上是对整个轴系起固定作用,承受轴向力,防止轴系发生轴向蹿动。
常用两种固定方法:1)两端固定这是最常见的固定方式,两个轴承外圈都在单方向用轴承盖进行固定。
适合于工作温升不高的短轴(跨距 L ≤ 400 mm),考虑到轴的受热伸长,应留出热补偿间隙 C (对于深沟球轴承:C=0.2-0.4mm;对于向心角接触轴承:其轴向间隙可在轴承内部调整,其值比深沟球轴承小得多)。
2)一端固定、一端游动适合于工作温升高的长轴(跨距 L > 400 mm),固定支点的轴承外圈左右均固定,承担双向轴向力,游动支点的轴承只承受径向力,不承受轴向力,当轴受热伸长时,游动支点随轴一起向外移动,避免轴承受到附加载荷作用,防止轴承卡住。
A轴向力,R径向力。
注意:固定支点的内圈亦需进行轴向固定。
2.滚动轴承组合的调整1)间隙的调整与控制为保证轴承正常工作,装配轴承时一般要留出适当的游隙或间隙。
垫片调整:通过增、减垫片厚度来调整间隙。
螺钉调整:用于轴向力不是太大的轴承组合。
2)轴系部件位置的调整使轴上零件处于准确的工作位置(通常用垫片调整)。
3.滚动轴承的配合及装拆1)滚动轴承的配合内圈与轴颈:采用基孔制,孔的配合代号不用标注。
外圈与座孔:采用基轴制,轴的配合代号不用标注。
配合的选取原则:转动套圈、速度高、受载大、工作温度变化大——选较紧的配合(过盈);不动套圈、常拆轴承——选较松的配合(间隙)。
2)滚动轴承的装拆轴肩高度应低于内圈厚度;轴肩开槽。
4.滚动轴承的润滑及密封润滑的目的:减少摩擦磨损、冷却、吸振、防锈。
密封的目的:防尘、防水、防止润滑剂流失。
转速不高时用接触式密封;转速较高时用非接触式密封。
轴上零件的轴向固定方法有哪些轴上零件的轴向固定方法主要有以下几种:1. 键连接固定:将轴上的零件与轴通过键连接紧固,通常使用平键、切键或圆键。
这种连接方式适用于要求较高的转动精度和承载能力的场合。
2. 斜坡连接固定:将轴上的零件与轴通过斜坡连接固定。
斜坡连接固定使用较少,主要用于连接不经常拆卸的零件。
3. 锥形连接固定:将轴上的零件与轴通过锥形连接固定。
锥形连接通过套筒或锥套将零件与轴连接,使其紧密固定。
这种连接方式适用于要求精度较高的场合,如汽车传动轴、风机轴等。
4. 锥销连接固定:将轴上的零件与轴通过锥销连接固定。
锥销连接固定是一种常用的连接方式,它利用锥销套在锥孔内,通过锥形表面的摩擦力将零件与轴连接紧固。
5. 弹性连接固定:将轴上的零件与轴通过弹性连接固定。
弹性连接通常使用套筒、套圈、齿轮等弹性零件,通过它们的弹性变形来实现固定的目的。
这种连接方式适用于要求隔振、补偿轴向位移和缓冲冲击负荷的场合。
6. 胀紧连接固定:将轴上的零件与轴通过胀紧连接固定。
胀紧连接固定是指利用零件内部的胀紧力来使零件与轴固定的方法。
常见的胀紧方式有锥销胀紧、锥套胀紧和扭力套筒胀紧。
7. 粘接连接固定:将轴上的零件与轴通过粘接剂连接固定。
粘接连接主要通过胶黏剂将零件和轴粘接在一起,形成的连接具有较高的强度和密封性。
8. 螺旋连接固定:将轴上的零件与轴通过螺旋连接固定。
常见的螺旋连接方式有螺纹连接和卡箍连接。
螺纹连接通过螺纹对合实现零件与轴的连接,适用于小型零件的连接;卡箍连接通过螺栓或卡箍将零件固定在轴上,适用于重载、高速的连接。
以上是轴上零件的轴向固定方法的主要分类,每种固定方法具体使用的情况还需根据具体的应用场合和零件的形状、材料等因素来进行选择。
返回

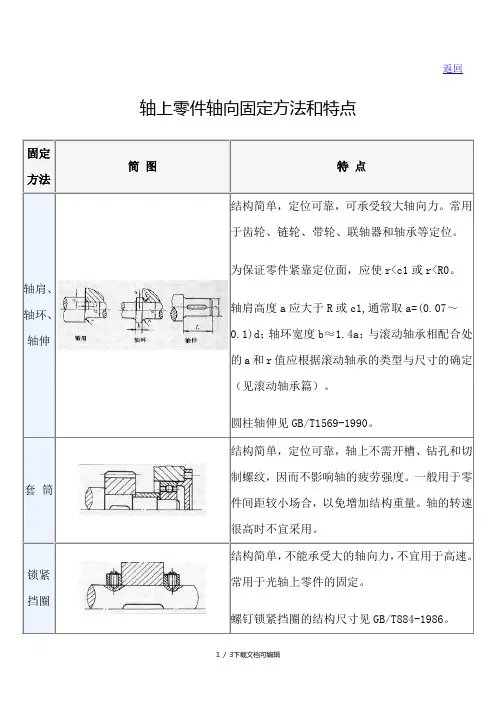

轴上零件轴向固定方法和特点
固定
方法
简图特点
轴肩、轴环、轴伸结构简单,定位可靠,可承受较大轴向力。
常用于齿轮、链轮、带轮、联轴器和轴承等定位。
为保证零件紧靠定位面,应使r<c1或r<R0。
轴肩高度a应大于R或c1,通常取a=(0.07~0.1)d;轴环宽度b≈1.4a;与滚动轴承相配合处的a和r值应根据滚动轴承的类型与尺寸的确定(见滚动轴承篇)。
圆柱轴伸见GB/T1569-1990。
套筒结构简单,定位可靠,轴上不需开槽、钻孔和切制螺纹,因而不影响轴的疲劳强度。
一般用于零件间距较小场合,以免增加结构重量。
轴的转速很高时不宜采用。
锁紧挡圈结构简单,不能承受大的轴向力,不宜用于高速。
常用于光轴上零件的固定。
螺钉锁紧挡圈的结构尺寸见GB/T884-1986。
圆锥面能消除轴和轮毂间的径向间隙,装拆较方便,可兼作周向固定,能承受冲击载荷。
多用于轴端零件固定,常与轴端压板或螺母联合使用,使零件获得双向轴向固定。
圆锥形轴伸见GB/T1570-1990。
圆螺母固定可靠,装拆方便,可承受较大的轴向力。
由于轴上切制螺纹,使轴的疲劳强度降低。
常用双圆螺母或圆螺母与止动垫圈固定轴端零件,当零件间距较大时,亦可用圆螺母代替套筒以减小结构重量。
圆螺母和止动垫圈的结构尺寸见
GB/T810-1988,GB/T812-1988及GB/T858-1988。
轴端挡圈适用于固定轴端零件,可承受剧烈振动和冲击载荷。
螺栓紧固轴端挡圈的结构尺寸见GB/T892-1986(单孔)及JB/ZQ4349-1986(双孔)。
轴端
挡板
适用于轴和轴端固定,见JB/ZQ4748-1986。
弹性挡圈结构简单紧凑,只能承受很小的轴向力,常用于固定滚动轴承。
轴用弹性挡圈的结构尺寸见GB/T894.1-1986。
紧定螺钉
适用于轴向力很小,转速很低或仅为防止零件偶然沿轴
向滑动的场合。
为防止螺钉松动,可加锁圈。
紧定螺钉同时亦起周向固定作用。
紧定螺钉用孔的结构尺寸见GB/T71-1985。
注:可点击图片,放大察看。
