喷射真空泵原理

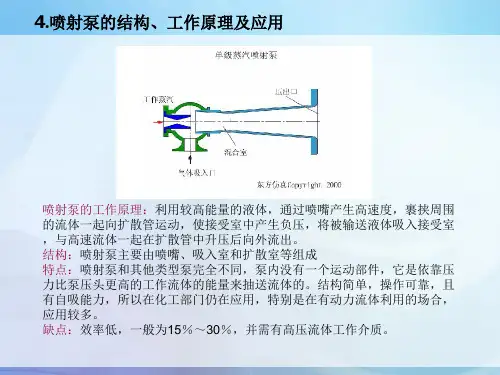

喷射真空泵是一种利用流体动力原理，通过高速流体流动来产生负压的装置。
它的工作原理如下：
1. 原料气体进入喷射真空泵：原料气体通过进气口进入喷射真空泵的主体装置。
2. 主流体进入喷射真空泵：主流体（通常是高压水蒸气或压缩空气）通过流入喷射泵的喷嘴，被高速喷射出来。
主流体的压力和速度决定了喷射泵的排气性能。
3. 主流体喷射作用：主流体射出的高速气流会产生负压效应，并与原料气体混合。
4. 混合气体减速：由于主流体喷射速度较高，混合气体会在泵内形成高速流动。
5. 减速及扩散：当混合气体接近喷射泵的出口时，速度逐渐减小，从而导致静压升高。
6. 排出：随着减速和扩散的进行，混合气体压力逐渐降低，使得泵内形成真空区域。
最终，混合气体和部分主流体从泵的出口处排出。
7. 循环：喷射泵会持续不断地接收和排出气体，通过连续循环来增强真空效果。
总结起来，喷射真空泵利用高速流体流动原理，在混合气体中制造负压区域，达到抽取原料气体的目的。

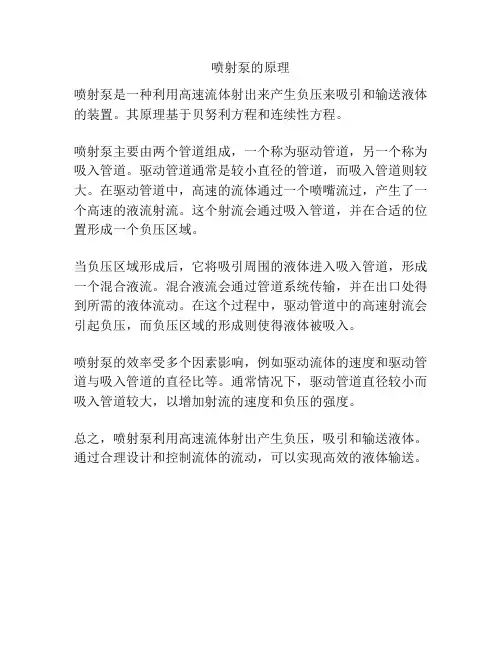

喷射泵的原理
喷射泵是一种利用高速流体射出来产生负压来吸引和输送液体的装置。
其原理基于贝努利方程和连续性方程。
喷射泵主要由两个管道组成，一个称为驱动管道，另一个称为吸入管道。
驱动管道通常是较小直径的管道，而吸入管道则较大。
在驱动管道中，高速的流体通过一个喷嘴流过，产生了一个高速的液流射流。
这个射流会通过吸入管道，并在合适的位置形成一个负压区域。
当负压区域形成后，它将吸引周围的液体进入吸入管道，形成一个混合液流。
混合液流会通过管道系统传输，并在出口处得到所需的液体流动。
在这个过程中，驱动管道中的高速射流会引起负压，而负压区域的形成则使得液体被吸入。
喷射泵的效率受多个因素影响，例如驱动流体的速度和驱动管道与吸入管道的直径比等。
通常情况下，驱动管道直径较小而吸入管道较大，以增加射流的速度和负压的强度。
总之，喷射泵利用高速流体射出产生负压，吸引和输送液体。
通过合理设计和控制流体的流动，可以实现高效的液体输送。

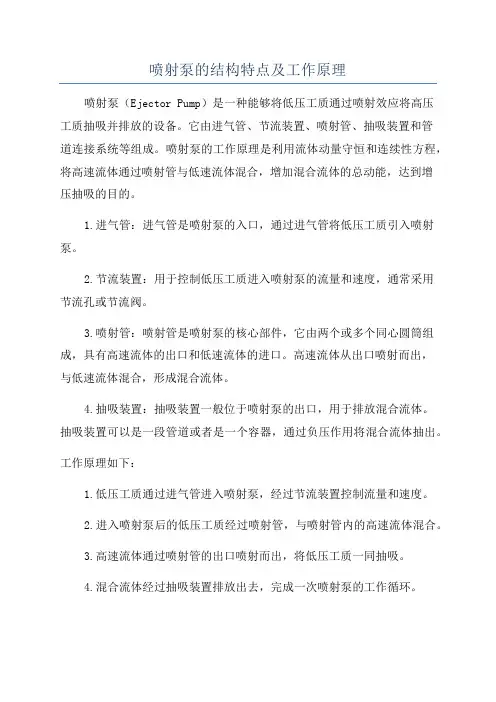

喷射泵的结构特点及工作原理喷射泵（Ejector Pump）是一种能够将低压工质通过喷射效应将高压工质抽吸并排放的设备。
它由进气管、节流装置、喷射管、抽吸装置和管道连接系统等组成。
喷射泵的工作原理是利用流体动量守恒和连续性方程，将高速流体通过喷射管与低速流体混合，增加混合流体的总动能，达到增压抽吸的目的。
1.进气管：进气管是喷射泵的入口，通过进气管将低压工质引入喷射泵。
2.节流装置：用于控制低压工质进入喷射泵的流量和速度，通常采用节流孔或节流阀。
3.喷射管：喷射管是喷射泵的核心部件，它由两个或多个同心圆筒组成，具有高速流体的出口和低速流体的进口。
高速流体从出口喷射而出，与低速流体混合，形成混合流体。
4.抽吸装置：抽吸装置一般位于喷射泵的出口，用于排放混合流体。
抽吸装置可以是一段管道或者是一个容器，通过负压作用将混合流体抽出。
工作原理如下：1.低压工质通过进气管进入喷射泵，经过节流装置控制流量和速度。
2.进入喷射泵后的低压工质经过喷射管，与喷射管内的高速流体混合。
3.高速流体通过喷射管的出口喷射而出，将低压工质一同抽吸。
4.混合流体经过抽吸装置排放出去，完成一次喷射泵的工作循环。
喷射泵的工作原理基于流体动量守恒和连续性方程。
在喷射泵内，高速流体从喷射管喷出时，动量增加，而低速流体被喷出的高速流体冲击，动量减小。
根据流体动量守恒原理，整个喷射泵内各个位置的动量之和保持不变。
在喷射泵的连续性方程中，喷射泵内的流体是连续不断的，任意截面上的质量流量相等。
通过调整进气管的流量和速度，以及喷射管的结构和角度，可以实现对喷射泵的增压和抽吸效果的控制。
同时，喷射泵的设计也需要考虑流体的物理性质、流量和热力学参数等因素。
喷射泵具有结构简单、无动件、无泄漏、维护方便等优点，广泛应用于石油、化工、冶金、环保、能源等领域的流体输送和增压抽吸等工艺过程中。

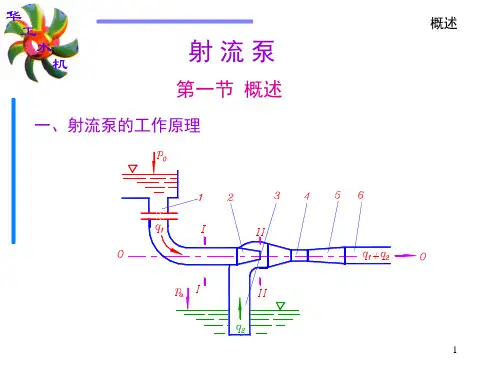

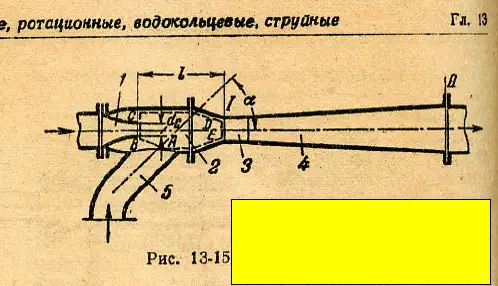

如图所示，射流泵是利用喷嘴1射出的高速水流，在腔室2中形成一定的真空度，将与管道5相连接的低处水吸上来。
两股水流在腔2中混合，经过均流管段3后进入扩散管短4，在高速水流夹持下混合水流在管路扩散段4区间，速度有所降低压力有所升高（能量分解为位置能、速度能、压力能，有时可以适当相互转换）而继续往前流动。
这样，就可以利用少量高速流将地下液体抽上来。
整个泵没有运动件，几乎不用维护，只要设计、使用合理，可以达到一定的经济效益。

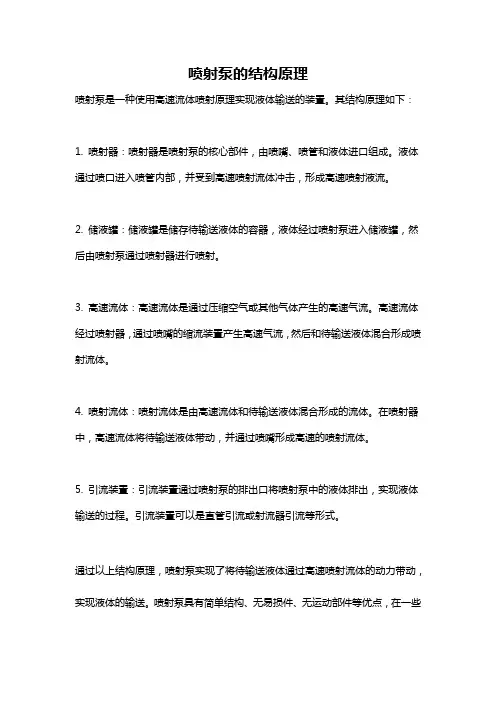

喷射泵的结构原理
喷射泵是一种使用高速流体喷射原理实现液体输送的装置。
其结构原理如下：
1. 喷射器：喷射器是喷射泵的核心部件，由喷嘴、喷管和液体进口组成。
液体通过喷口进入喷管内部，并受到高速喷射流体冲击，形成高速喷射液流。
2. 储液罐：储液罐是储存待输送液体的容器，液体经过喷射泵进入储液罐，然后由喷射泵通过喷射器进行喷射。
3. 高速流体：高速流体是通过压缩空气或其他气体产生的高速气流。
高速流体经过喷射器，通过喷嘴的缩流装置产生高速气流，然后和待输送液体混合形成喷射流体。
4. 喷射流体：喷射流体是由高速流体和待输送液体混合形成的流体。
在喷射器中，高速流体将待输送液体带动，并通过喷嘴形成高速的喷射流体。
5. 引流装置：引流装置通过喷射泵的排出口将喷射泵中的液体排出，实现液体输送的过程。
引流装置可以是直管引流或射流器引流等形式。
通过以上结构原理，喷射泵实现了将待输送液体通过高速喷射流体的动力带动，实现液体的输送。
喷射泵具有简单结构、无易损件、无运动部件等优点，在一些
特殊条件下具有较为广泛的应用。

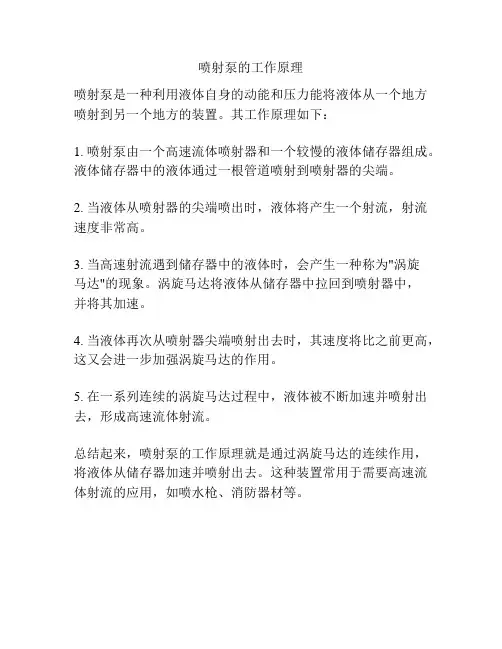

喷射泵的工作原理
喷射泵是一种利用液体自身的动能和压力能将液体从一个地方喷射到另一个地方的装置。
其工作原理如下：
1. 喷射泵由一个高速流体喷射器和一个较慢的液体储存器组成。
液体储存器中的液体通过一根管道喷射到喷射器的尖端。
2. 当液体从喷射器的尖端喷出时，液体将产生一个射流，射流速度非常高。
3. 当高速射流遇到储存器中的液体时，会产生一种称为"涡旋
马达"的现象。
涡旋马达将液体从储存器中拉回到喷射器中，
并将其加速。
4. 当液体再次从喷射器尖端喷射出去时，其速度将比之前更高，这又会进一步加强涡旋马达的作用。
5. 在一系列连续的涡旋马达过程中，液体被不断加速并喷射出去，形成高速流体射流。
总结起来，喷射泵的工作原理就是通过涡旋马达的连续作用，将液体从储存器加速并喷射出去。
这种装置常用于需要高速流体射流的应用，如喷水枪、消防器材等。

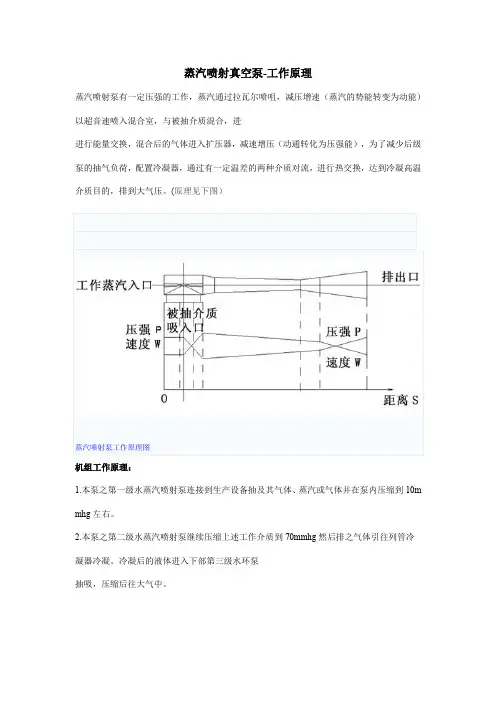

蒸汽喷射真空泵-工作原理蒸汽喷射泵有一定压强的工作，蒸汽通过拉瓦尔喷咀，减压增速（蒸汽的势能转变为动能）以超音速喷入混合室，与被抽介质混合，进进行能量交换，混合后的气体进入扩压器，减速增压（动通转化为压强能），为了减少后级泵的抽气负荷，配置冷凝器，通过有一定温差的两种介质对流，进行热交换，达到冷凝高温介质目的，排到大气压。
(原理见下图）蒸汽喷射泵工作原理图机组工作原理：1.本泵之第一级水蒸汽喷射泵连接到生产设备抽及其气体、蒸汽或气体并在泵内压缩到10m mhg左右。
2.本泵之第二级水蒸汽喷射泵继续压缩上述工作介质到70mmhg然后排之气体引往列管冷凝器冷凝。
冷凝后的液体进入下部第三级水环泵抽吸，压缩后往大气中。
结构原理图故障检查参政表转速过低吸入管路泄露工作液温度过高工作液体过多工作液体不足机械密封过紧联轴器不正排汽量减少●●●●噪音过大●●轴功率增大●●●过热●●●●振动过大●●●操作：（1）起动顺序1、把所有堆截止阀和闸阀关闭。
2、蒸汽管道彻底排污，排水，一直放出废气，供应饱和蒸汽，排污阀稍微打开一些。
3、开启水环泵把供应泵用水阀打开，开启真空总管中截止阀，达到大约93、9毫巴。
4、起动二级蒸汽喷射泵，喷嘴前输入蒸汽压力最低不能低于3、5巴，最高不能高于5巴。
5、起动一级蒸汽喷射泵，喷嘴前蒸汽压力不能低于3、5巴。
6、所有喷射泵开启后，调节好冷凝器的进水阀，使它排出水温度不超过36℃。
（2）停机顺序1、关闭真空总阀。
2、关闭第一级喷射泵汽阀。
3、关闭第二级喷射泵汽阀及蒸汽总阀。
4、放气停水环泵，关闭所有供水阀。
安装：1、蒸汽喷射真空泵可以在室外露天安装。
如果停工或在结冰气候时，整个装置能快速排水，因为已经装了内连管以备快速排水。
2、水环泵一定要有足够的静压，泵的填料箱一定有水封。
在泵的排水管中装一个止回阀，以防止间歇或脉冲的空气回流。
为了有效平衡冷凝器之间的压力差，管道封闭回路，一定要有合适的回路长道，最好在每一条回路管的最低位装一条放水管道，同时也可作为清洗冷凝器时出水口。
船用喷射泵工作原理
船用喷射泵是一种能将水流以高速喷出的泵，其工作原理是利用高速水流的冲击力来推动液体或推进船只的动力部件。
船用喷射泵主要由注水口、进口管、泵体、喷嘴和喷射室等组成。
当水流经过注水口进入泵体时，受到泵体内部旋流器的力，使水形成高速旋流。
同时，泵体内压力减小，使外部的液体通过进口管被抽入泵体。
随着液体被抽入泵体，液流急剧加速，并通过喷嘴喷射出来。
在喷嘴这一段，液体流速达到最大值。
这时，由于喷嘴截面积减小，流速快速增加，液体受到了巨大的加速度。
在喷嘴出口附近形成一个低压区，使空气通过进口被吸入，与液体混合后形成高速水流。
然后，这个高速水流经过喷射室出口，产生冲击力推动液体或船只的前进。
船用喷射泵的工作原理是基于动量守恒定律和质量守恒定律。
在喷射过程中，液体的质量和动量不变，但流速和压力会发生变化。
利用高速喷射产生的冲击力，可以推动液体或船只向前，实现推进的功能。
