10kV电力电缆常见故障及原因分析1、故障类型电缆故障可概括为接地、短路、断线三大类，其故障类型主要有以下几方面：(1）闪络故障。
电缆在低压电时处于良好的绝缘状态,不会存在故障。
可只要电压值升高到一定范围，或者一段时间后某一电压持续升高，那么就会瞬间击穿绝缘体，造成闪络故障。
（2)一相芯线断线或多相断线.在电缆导体连续试验中，电缆的各个导体的绝缘电阻与相关规定相符，但是在检查中发现有一相或者多相不能连续，那么就说明一相芯线断线或者多相断线.（3）三芯电缆一芯或两芯接地。
三芯电缆的一芯或者两芯导体用绝缘摇表测试出不连续,然后又进行一芯或者两芯对地绝缘电阻遥测.如果芯和芯之间存在着比正常值低许多的绝缘电阻，这种绝缘电阻值高于1000欧姆就被称之为高电阻接地故障;反之,就是低电阻接地故障.这两张故障都称为断线并接地故障。
（4）三相芯线短路。
短路时接地电阻大小是电缆的三相芯线短路故障判断的依据。
短路故障有两种：低阻短路故障、高阻短路故障.当三相芯线短路时，低于1000欧姆的接地电阻是低阻短路故障，相反则是高阻短路故障。
2、原因分析电缆故障的最直接原因就是绝缘降低而被击穿，归纳起来主要有以下几种情况：（1）外力损坏。
电缆故障中外力损坏是最为常见的故障原因。
电缆遭外力损坏以后会出现大面积的停电事故。
例如地下管线施工过程中，电缆因为施工机械牵引力太大而被拉断；电缆绝缘层、屏蔽层因电缆过度弯曲而损坏；电缆切剥时过度切割和刀痕太深.这些直接的外力因素都会对电缆造成一定的损坏。
（2）绝缘受潮。
电缆制造生产工艺不精会导致电缆的保护层破裂；电缆终端接头密封性不够；电缆保护套在电缆使用中被物体刺穿或者遭受腐蚀。
这些是电缆绝缘受潮的主要原因。
此时，绝缘电阻降低，电流增大，引发电力故障问题。
（3）化学腐蚀.长期的电流作用会让电缆绝缘产生大量的热量。
如果电缆绝缘工作长期处于不良化学环境中就会改变它的物理性能，使电缆绝缘老化甚至失去效果,电力故障会由此产生。
常见高压电力电缆故障分析及对策高压电力电缆是输送电能的重要组成部分，但由于各种因素的影响，常常出现故障。
对于这些常见的高压电力电缆故障，我们需要进行分析并采取相应的对策。
本文将从断路故障、短路故障、接地故障和绝缘故障四个方面进行分析，并提出相应的对策。
首先，我们先来分析断路故障。
高压电力电缆的断路故障可能由于电缆内部的绝缘材料老化、绝缘层损坏、接头松动等原因导致。
当发生断路时，电力无法正常传输，会导致供电中断。
为了避免断路故障，应定期检查电缆的绝缘层和接头的状态，并及时更换老化的材料和紧固松动的接头。
其次，要分析短路故障。
高压电力电缆的短路故障可能由于电缆绝缘层损坏、设备过载、鼠咬等原因导致。
短路故障会导致电流异常增大，可能造成电缆损坏和设备损坏等严重后果。
为了防止短路故障，应严格控制设备负荷，定期检查电缆的绝缘状态，并采取鼠咬防护措施。
接下来，我们来分析接地故障。
高压电力电缆的接地故障可能由于接地电阻过大、接地线路断开、设备接地不良等原因导致。
当发生接地故障时，电流会通过地面回流，可能引发电弧、火灾等安全隐患。
为了防止接地故障，应定期检查接地电阻，确保接地线路的连通性，并及时维修接地不良的设备。
最后，我们来分析绝缘故障。
高压电力电缆的绝缘故障可能由于绝缘层老化、绝缘击穿等原因导致。
绝缘故障会导致电气设备不正常工作，可能引发火灾、爆炸等严重事故。
为了避免绝缘故障，需要定期检查绝缘层的状态，使用绝缘强度测试仪等设备进行绝缘测试，并及时更换老化的绝缘材料。
综上所述，常见的高压电力电缆故障包括断路故障、短路故障、接地故障和绝缘故障。
针对这些故障，我们需要定期检查电缆的状态，及时更换老化的材料和维修损坏的设备，严格控制设备负荷，以及加强接地线路的维护。
只有这样，才能确保高压电力电缆的正常运行，保障供电的稳定与安全。
电力电缆常见故障及检测方法分析摘要：电力电缆作为电力系统的重要组成部分，一旦发生故障将直接影响电力系统的安全运行电力电缆供电以其安全、可靠、，得到广泛的应用。
但是电力电缆一般都埋在地下，一旦发生故障，要经过诊断、测距(预定位)、定点(精确定位)个步骤。
采用合适的故障测试方法，尽可能快速、准确地找到故障点，减少因停电造成的损失。
关键词：电缆；故障；方法；技术一、电缆的故障类型分析电力电缆的故障类型造成电力电缆故障的原因有很多，比如：机械损伤、绝缘受潮、绝缘老化变质、过电压、材料缺陷、电缆绝缘物流失、设计和制作工艺不良以及护层腐蚀等。
按照故障出现的部位，通常可将故障类型大致分为断线故障、主绝缘故障和护层故障断线一般是由于故障电流过大而烧断电缆芯线或外界机械破坏等原因造成的，其测试比较简单。
从今年已查找的低、中、高压电缆故障的结构特点分析，电缆单相接地故障较为普遍，多是因为电缆遭受外力破坏原因造成。
也不排除本体质量造成，但这种内部短路从外表看不出痕迹较少见。
电缆相间短路故障中较少，这是因为相间短路一般都是在运行中发生，发生故障时会产生强大的短路电流造成速断保护动作而跳闸。
强大的电流所造成的高温一般都会把电缆烧断造成开路性故障。
电缆内部短路，外表看不出痕迹，此类故障一般是由于电缆质量造成的，比较少见。
从电缆的故障位置看，一条电缆最薄弱的地方是中间接头，一般的电缆都有一个或几个中间接头，在做电缆中间接头时由于环境条件限制，加上电缆敷设后不进行防潮处理，制作时中间接管压接不紧密，都可能造成电缆中间接头受潮、工艺缺陷的出现。
当运行中长期在高压电场的作用下产生电晕及游离放电，使绝缘本体形成水树直至绝缘老化并击穿。
绝缘故障根据故障电阻和击穿间隙的情况，通常将绝缘故障分为低阻、高阻及闪络性故障。
低阻故障与高阻故障的区分界限一般取电缆本身波阻抗的l0倍，但在实际测试工作中并不要求很严格地区分。
闪络性故障的故障点电阻极高，可给故障电缆施加到较高的电压，故障点才闪络击穿。
10kV电力电缆常见故障及原因分析电力电缆是输电和配电系统中不可或缺的组成部分。
然而，由于各种因素，电力电缆在使用过程中可能会遇到各种故障。
在本文中，我们将讨论10kV电力电缆最常见的故障及其原因。
漏电漏电是电力电缆常见的故障之一。
这种故障通常是由于电缆绝缘层的损坏或破裂引起的。
在输电和配电系统中，10kV电力电缆漏电的风险很高，因为它们通常承受更高的电压和电流。
漏电可能会导致电缆发热、短路和火灾，因此应及时检修。
断线断线是电力电缆另一个常见的故障。
电缆中的金属导体可能会断裂或断开，导致电流无法正常传输。
这种故障通常是由于电缆在安装过程中被损坏或者被机械损坏造成的。
断线可能会导致局部电路故障，因此需要及时更换电缆。
绝缘老化电力电缆的绝缘层会随着时间的推移逐渐老化。
随着绝缘老化，绝缘层的性能将逐渐下降，电流可能会泄漏到大地中，导致漏电和其他故障。
因此，建议定期检查电力电缆的绝缘层，及时更换老化电缆。
温度问题电力电缆通常会在高电流负载下发热。
如果电缆设计不当或使用过程中产生了过度负载，电缆可能会过热，这可能导致短路和其他故障。
因此，应确保电缆设计符合相关规范，并注意负载的大小和稳定性。
外界因素影响电力电缆的故障可能也是由于外界因素的干扰引起的。
例如，电缆可能被水淹泡，受到压力和振动，或者被动物啃咬。
因此，建议将电缆保护好，并定期检查电缆周围环境的情况。
10kV电力电缆常见故障及原因分析的目的是让我们了解电力电缆在使用过程中的常见问题和原因，以帮助我们避免故障。
检查和维护电力电缆至关重要，并遵守相关规范和标准，以确保系统的安全运行。

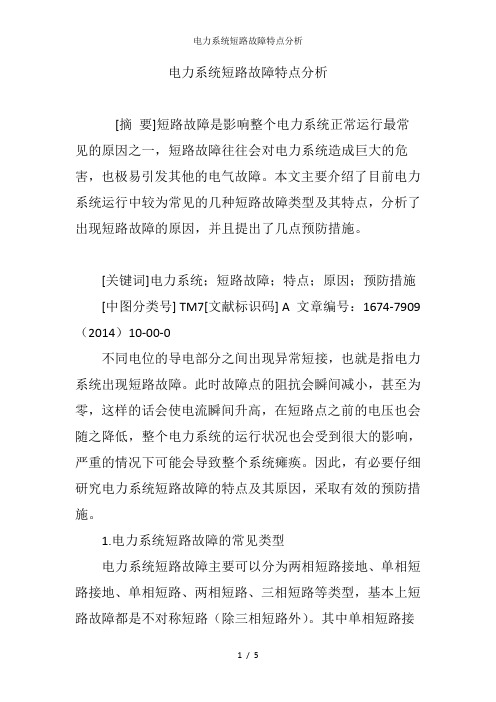

电力系统短路故障特点分析[摘要]短路故障是影响整个电力系统正常运行最常见的原因之一，短路故障往往会对电力系统造成巨大的危害，也极易引发其他的电气故障。
本文主要介绍了目前电力系统运行中较为常见的几种短路故障类型及其特点，分析了出现短路故障的原因，并且提出了几点预防措施。
[关键词]电力系统；短路故障；特点；原因；预防措施[中图分类号] TM7[文献标识码] A 文章编号：1674-7909（2014）10-00-0不同电位的导电部分之间出现异常短接，也就是指电力系统出现短路故障。
此时故障点的阻抗会瞬间减小，甚至为零，这样的话会使电流瞬间升高，在短路点之前的电压也会随之降低，整个电力系统的运行状况也会受到很大的影响，严重的情况下可能会导致整个系统瘫痪。
因此，有必要仔细研究电力系统短路故障的特点及其原因，采取有效的预防措施。
1.电力系统短路故障的常见类型电力系统短路故障主要可以分为两相短路接地、单相短路接地、单相短路、两相短路、三相短路等类型，基本上短路故障都是不对称短路（除三相短路外）。
其中单相短路接地故障是中性点直接接地系统最为常见的故障类型，基本上65%电力系统故障都是这种故障类型。
三相短路故障的发生概率最低，只占到5%，其次是两相短路故障10%、两相短路接地故障占到20%左右。
1.1三相短路。
这种短路故障主要是指在电力系统的某一点处，A、B、C三相的零电抗、零电阻直接相连，这样情况下会产生巨大的瞬间短路电流，具有很大的破坏力，会严重危害电力运行系统。
通常三相短路可以分为三相全部短路、两相短路以及单相接地短路等三种类型。
1.2两相短路接地。
这种短路类型主要是指两根相线在三相交流供电系统中和大地处于相等的点位，简而言之，也就是指A、B、C三相线中AB、BC或AC线同时和大地直接连接。
示意图如图1所示。
图1 两相短路接地1.3两相短路。
这种短路类型主要是指任意的2条相线导线通过很小的阻抗连接或者是直接通过导电金属连接。
常见电缆故障及电缆故障处理方法电缆线路常见的故障有机械损伤、绝缘损伤、绝缘受潮、绝缘老化变质、过电压、电缆过热故障等。
当线路发生上述故障时，应切断故障电缆的电源，寻找故障点，对故障进行检查及分析，然后进行修理和试验，该割除的割除，待故障消除后，方可恢复供电。
电缆故障最直接的原因是绝缘降低而被击穿。
一、常见的电缆故障原因主要有：1、超负荷运行.长期超负荷运行,将使电缆温度升高，绝缘老化,以致击穿绝缘，降低施工质量.2、电气方面有:电缆头施工工艺达不到要求，电缆头密封性差,潮气侵入电缆内部，电缆绝缘性能下降;敷设电缆时未能采取保护措施,保护层遭破坏，绝缘降低.3、土建方面有：工井管沟排水不畅,电缆长期被水浸泡，损害绝缘强度;工井太小,电缆弯曲半径不够，长期受挤压外力破坏.主要是市政施工中机械野蛮施工,挖伤挖断电缆。
4、腐蚀.保护层长期遭受化学腐蚀或电缆腐蚀，致使保护层失效,绝缘降低。
5、电缆本身或是电缆头附件质量差，电缆头密封性差,绝缘胶溶解，开裂,导致站出现的谐振现象为线路断线故障使线路相间电容及对地电容与配电变压器励磁电感构成谐振回路，从而激发铁磁谐振。
二、断线故障引起谐振的危害断线谐振在严重情况下,高频与基频谐振叠加，能使过压幅值达到相电压[P]的2.5倍,可能导致系统中性点位移，绕组及导线出现过压,严重时可使绝缘闪络，避雷器爆炸,电气设备损坏.在某些情况下，负载变压器相序可能反转,还可能将过电压传递到变压器的低压侧，造成危害。
三、防止断线谐振过压的措施防止断线谐振过压的主要措施有:1、不采用熔断器,避免非全相运行；2、加强线路的巡视和检修，预防断线的发生；3、不将空载变压器长期挂在线路上；4、采用环网或双电源供电；5、在配变侧附加相间电容，其原理是：采用电容作为吸能元件来吸收暂态过程中的能量，从而降低冲击扰动强度以抑制谐振的发生.s一(o+ 3C,,) 1C.,在配变侧附加相间电容△C,使8一[Co+ 3(C U+ A0)/Ca增大，从而增大等值电容C和等值电动势Eo所需电容值可根据文献[6]中方法求出.(6)采用励磁特性较好的变压器有助于减少断线过压的发生几率。

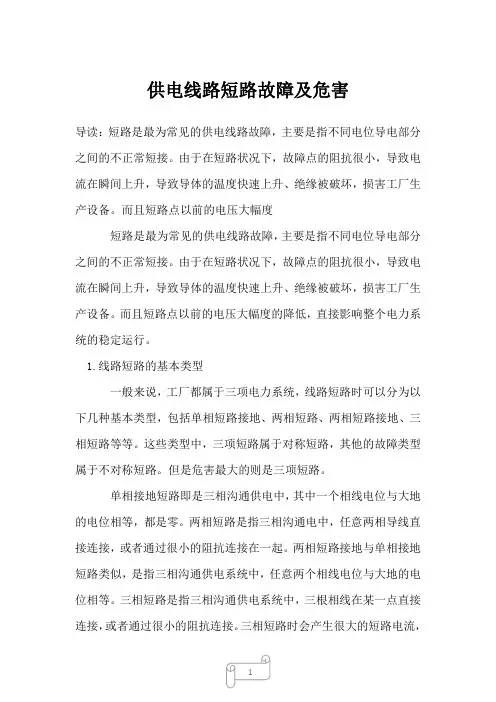

供电线路短路故障及危害导读：短路是最为常见的供电线路故障，主要是指不同电位导电部分之间的不正常短接。
由于在短路状况下，故障点的阻抗很小，导致电流在瞬间上升，导致导体的温度快速上升、绝缘被破坏，损害工厂生产设备。
而且短路点以前的电压大幅度短路是最为常见的供电线路故障，主要是指不同电位导电部分之间的不正常短接。
由于在短路状况下，故障点的阻抗很小，导致电流在瞬间上升，导致导体的温度快速上升、绝缘被破坏，损害工厂生产设备。
而且短路点以前的电压大幅度的降低，直接影响整个电力系统的稳定运行。
1.线路短路的基本类型一般来说，工厂都属于三项电力系统，线路短路时可以分为以下几种基本类型，包括单相短路接地、两相短路、两相短路接地、三相短路等等。
这些类型中，三项短路属于对称短路，其他的故障类型属于不对称短路。
但是危害最大的则是三项短路。
单相接地短路即是三相沟通供电中，其中一个相线电位与大地的电位相等，都是零。
两相短路是指三相沟通电中，任意两相导线直接连接，或者通过很小的阻抗连接在一起。
两相短路接地与单相接地短路类似，是指三相沟通供电系统中，任意两个相线电位与大地的电位相等。
三相短路是指三相沟通供电系统中，三根相线在某一点直接连接，或者通过很小的阻抗连接。
三相短路时会产生很大的短路电流，最大瞬时值能够达到数万安培，因此对电力系统的破坏程度很大。
2.导致线路短路的缘由导致工厂供电线路短路的缘由许多，不同的故障类型又是不同的缘由导致的。
总的来说，导致线路短路的缘由，可以分为人为因素、设备质量因素、天气因素、异物因素四个方面。
2.1 人为因素在全部导致线路短路的因素中，人为因素虽然较少，但是简单对操作人员产生较大的人身损害，因此需要引起特殊的重视。
例如操作人员不按规章制度或者违反操作规程，带负荷拉电闸、误合接地刀闸，造成的短路故障。
人为因素也经常消失在供电系统的设计之初，例如在设计时，没有依据工厂的实际需要选择合适的电缆截面，导致电路超载、过载，长期以往造成绝缘老化、实效，最终导致短路。
电力电缆的故障分析及检测方法电力电缆作为电力传输和分配重要的组成部分，在运行过程中由于各种原因可能会出现各种故障，如导体断线、短路、漏电、绝缘老化，这些故障如果不及时发现和处理将会对电力系统的运行造成很大的影响，甚至会对人身安全构成威胁。
为了提高电力系统的可靠性和安全性，必须采取有效的故障检测和维护方法。
一、电力电缆故障的原因及表现1.导体断线故障导体断线是一种常见的电力电缆故障，其主要原因是导体材料的疲劳破裂和外力的损伤。
导体断线故障的表现主要有两种情况：（1）开路故障：电缆无法传输电力信号，导线电阻变大，电压下降，表现为电缆故障段附近的负荷失去供电。
（2）闪断故障：电缆的电路断开后又自行复位，导致电缆的电阻变化，使得电力系统的电压波动，可能引起灯泡闪烁或设备频繁重启。
2.电缆绝缘老化故障电缆绝缘老化故障是由于长期使用和环境因素等原因导致绝缘材料失效，绝缘性能下降，电场强度大，发生局部放电而造成的故障。
电缆绝缘老化故障的表现主要有：（1）漏电：因绝缘材料的老化和损伤导致电缆表面或内部出现漏电现象，可能引起安全事故。
（2）局部放电：由于绝缘材料老化，导致电场强度集中，局部电阻变大，电容增加，导致局部放电，可能会产生较高的电压和热量，对电缆绝缘材料造成损害。
3.电缆短路故障电缆短路故障是由于电线之间的接触或缠绕引起的，其表现为电路出现短路故障，会引起电源线路短路保护器动作断电。
电缆短路故障可以分为一次短路和二次短路两种情况。
电缆漏水故障通常是由电缆保护层的损伤和绝缘层内部结构被破坏导致的，如果不及时处理，有可能会导致绝缘层失效，产生较大的电气火灾隐患。
1.绝缘电阻测试绝缘电阻是指导线和导体之间的电阻值，可以反映电缆的绝缘状况。
绝缘电阻越大，绝缘性能越好。
绝缘电阻测试可以使用万用表等测试设备进行，当绝缘电阻低于一定值时，意味着电缆出现了绝缘老化或损伤。
此时需要对电缆进行维修或更换。
2.局部放电检测局部放电检测是指通过传感器采集电缆内部的局部放电信号，并通过信号分析来判断电缆绝缘状况的检测方法。
电力电缆故障种类及故障判断与查找作者：苏琦来源：《电子世界》2013年第17期【摘要】电缆发生故障后，如何快速准确的查找故障点，尽快恢复供电，是长期困扰我们的难题。
本文介绍了故障类型的判断和故障点的几种查找方法。
【关键词】电缆故障；故障类型；故障点的查找一、引言随着电力、能源行业的发展，各种电缆越来越多地运用到生产生活的各个领域，而且一般都埋入地下或进入电缆沟敷设，当电缆发生故障后，如何快速准确的查找故障点，尽快恢复供电，是长期困扰我们的难题。
近期我单位电缆发生短路故障且由于实施多年、因负荷增大、没有查出故障点所在等原因，因此采取了更换电缆的措施；如采取相对应方法应能降低成本，减少损失。
多年的实践工作经验中，发现高压电缆和低压电缆的故障各有许多不同之处，高压电缆故障多以运行故障为主，且大多数是高阻故障，而高阻故障又分泄漏和闪络两大类型；而低压电缆故障只有开路、短路和断路三种情况（当然，高压电缆也包括这三种情况）。
无论是高压电缆或低压电缆，在施工安装、运行过程经常因短路、过负荷运行、绝缘老化或外力作用等原因造成故障。
电缆的常见故障可概括为绝缘、接地、短路、断线四类，电缆发生短路是常有放炮声，在表面会有明显的灼痕，并伴有绝缘烧毁的气味。
断线或接地故障点一般判定方法是：首先判断故障性质，然后再查找故障点。
对于直接短路或断线故障用万用表可直接测量判断，对于非直接短路和接地故障，用兆欧表测芯线间绝缘电阻或芯线对地绝缘电阻，根据其阻值可判断故障类型。
故障类型确定后，查找故障点并不是一件容易的事情，下面介绍几种查找故障点的方法，以供参考。
二、电缆故障点的查找方法电线电缆故障点的查找方法：直接查找法、红外线探寻法、电容电流测量法、零电位法、测声法和电桥法1.直接查找法若电缆在运行中发生故障，可向事故现场人了解情况，对可疑地段重点查找（如查电缆外表有无缺陷、灼痕、破裂等）；也可用手触及电缆外皮或接线盒外壳，看温度有无异常。
电缆相间短路特征全文共四篇示例，供读者参考第一篇示例：电缆相间短路是电力系统中常见的故障类型之一，它会给电力系统带来严重的安全隐患。
在电力系统运行中，电缆相间短路可能会导致电压波动、电流过大、设备损坏甚至火灾等严重后果。
对电缆相间短路的特征进行深入了解，对于及时发现和排除故障具有重要意义。
一、电缆相间短路的形成原因电缆相间短路是由于电缆两相之间发生了直接接触或电介质击穿等情况导致的电路故障。
其主要形成原因包括以下几点：1.绝缘老化: 绝缘老化是电缆相间短路的主要原因之一。
当电缆使用时间较长或者受到外界环境的影响，绝缘材料容易发生老化、破损，从而导致两相之间绝缘性能下降，出现相间短路隐患。
2.外部损坏: 电缆在安装过程中可能会受到外部损坏，比如机械损伤、挤压等情况。
这些损伤会导致电缆绝缘被破坏，从而造成电缆相间短路。
3.操作失误: 在维修、操作电力系统中如果没有按照规范和操作程序进行，可能会短路电缆两相，引发故障。
4.环境因素: 如潮湿、污秽、高温等环境因素也会影响电缆绝缘的性能，进而引发电缆相间短路。
电缆相间短路的特征主要包括以下几个方面：1.电压波动明显: 在发生电缆相间短路时，电缆两相之间形成了短路通路，导致电压波动明显，电网的供电稳定性变差。
2.电流异常增大: 电缆一旦发生相间短路，会导致短路电流激增，可能远远超过设备的额定电流，从而对设备造成破坏。
3.设备过载、损坏: 由于电缆相间短路会导致电流过大，设备可能会出现过载或者烧毁等情况，严重影响电力系统的正常运行。
4.火灾危险: 电缆相间短路引发的高温、短路电弧等情况可能会导致火灾的发生，给周围环境带来极大的安全隐患。
5.故障查找困难: 电缆相间短路一旦发生，由于短路路径较短，可能会导致故障查找困难，增加故障维修的难度。
为了有效预防和减少电缆相间短路的发生，可以采取以下一些防范措施：1.定期检测: 对电缆的绝缘性能和接头连接情况进行定期检测，及时发现潜在故障隐患。
一起35kV电力电缆短路接地故障分析发布时间：2023-03-24T02:12:50.038Z 来源：《科技潮》2023年1期作者：田霖[导读] 近年来，随着电力网络的快速发展，电力电缆得到了大量的应用，尤其是在配网中，10kV、35kV电缆成为城市配网的主要设备，但是由于电力电缆一般埋设在电缆沟道中，对于日常的运行维护造成了不便，一些缺陷无法及时发现，导致发生电缆短路接地击穿的故障，为电网的安全稳定运行造成了较大影响，产生较大的经济损失。
国网河北省电力有限公司电力科学研究院河北石家庄 050000摘要：35kV电力电缆是在变电站及配网中大量使用的输电设备，其运行情况直接关系到电网安全可靠运行。
本文介绍了一起35kV电力电缆发生短路接地故障的情况，对故障原因进行了分析，为以后电缆的运维提供了经验。
关键词：电缆；屏蔽层断裂；绝缘厚度1概述近年来，随着电力网络的快速发展，电力电缆得到了大量的应用，尤其是在配网中，10kV、35kV电缆成为城市配网的主要设备，但是由于电力电缆一般埋设在电缆沟道中，对于日常的运行维护造成了不便，一些缺陷无法及时发现，导致发生电缆短路接地击穿的故障，为电网的安全稳定运行造成了较大影响，产生较大的经济损失。
2故障基本情况发生短路接地故障的35kV电力电缆由220kV变电站35kV间隔开关柜出线，出站后经过拉管，最后上新立门型杆，架空进入35kV配网。
电缆型号为ZR-YJV-26/35-1×400mm2型产品，为单芯电力电缆，长度为615米，铺设方式为穿管，投运时间为5天，发生接地故障，退出运行，投运前进行了电缆交流耐压试验，试验电压为52kV，数据合格。
在发生短路接地故障后，运行单位使用专用电缆事故检测车进行逐级检测，检测到有3处接地点，经开挖检查：距离新立门型杆处10米一个放电孔，距离40米处有主绝缘环状烧毁，距离60米处有一个放电点，电缆沟挖开以后从距离门杆170米处切断，由此处向220kV站测量绝缘电阻无穷大。
电力电缆的故障分析及检测方法电力电缆是输送电力的重要设备，其工作可靠性直接关系到供电系统的安全运行。
由于各种原因，电力电缆会出现各种故障，给供电系统带来安全隐患。
对电力电缆的故障分析及检测方法进行研究具有重要意义。
本文将就电力电缆的故障分析及检测方法进行探讨，旨在提高供电系统的安全性和可靠性。
一、电力电缆的常见故障及其分析1.绝缘老化绝缘老化是电力电缆常见的故障之一，主要由于电缆长时间运行、环境温度变化等因素导致绝缘材料老化、变质。
绝缘老化会造成电缆绝缘强度下降，容易导致绝缘破坏和击穿，进而引起短路事故。
对于绝缘老化故障，可以通过以下方法进行分析：（1）外观检查：观察电缆外观是否有裂纹、变形等情况；（2）绝缘电阻测量：使用绝缘电阻测试仪对电缆绝缘进行测量，了解绝缘老化程度；（3）局部放电测试：利用局部放电检测设备对电缆进行检测，判断是否存在局部放电现象。
2.金属外护套腐蚀金属外护套腐蚀是导致电力电缆故障的常见原因之一，主要由于化学介质、土壤湿度等因素导致外护套金属腐蚀。
金属外护套腐蚀会导致外护套损坏，使电缆失去保护功能，容易导致接地故障和短路。
对于金属外护套腐蚀故障，可以通过以下方法进行分析：（1）外观检查：观察电缆外护套表面是否有腐蚀痕迹、锈蚀情况；（2）金属电位测量：使用金属电位测试仪对外护套进行测量，了解外护套腐蚀情况；（3）化学分析：采集外护套腐蚀部位样品进行化学分析，确定腐蚀原因。
3.接头故障电力电缆的接头是电力传输的重要部分，但接头也是电缆故障的薄弱环节。
接头故障主要包括接头松动、接触不良、绝缘接头老化等情况，会导致接头发热、烧坏，严重影响电缆的安全运行。
对于接头故障，可以通过以下方法进行分析：（1）红外热像仪检测：利用红外热像仪对接头进行热成像，了解接头是否存在异常发热情况；（2）接触阻抗测量：使用接触阻抗测试仪对接头进行测量，判断接头的接触情况；（3）X射线检测：采用X射线检测设备对接头进行透视检测，了解接头内部情况。
常见电力电缆故障原因分析及处理方法本文结合实际，通过对工作中常见的电力电缆故障进行总结分析，得到故障产生的原因，并且有针对性地提出了故障处理的方法及防范措施，为今后的工作和学习提供了经验性保障，有利于提高工作中分析和处理电缆故障的能力。
标签：电力电缆故障原因分析处理方法1.电缆故障的分类和原因分析1.1常见电缆故障分类通过近年来我们对所遇到的电缆故障进行分类总结，发现高压电缆和低压电缆的故障各有许多不同之处，高压电缆故障多以运行故障为主，且大多数是高阻故障，而高阻故障又分泄露和闪络两大类型；而低压电缆故障只有开路、短路和断路三种情况（当然，高压电缆也包括这三种情况）。
1.2电缆故障产生的原因电缆故障产生的最直接原因是绝缘降低而被击穿。
导致绝缘降低的因素很多，归纳一下不外乎以下几种情况：1.2.1外力损伤根据近年来的运行分析来看，由于装置扩容迅速，地面施工较多，造成相当多的电缆故障是由于机械损伤引起的。
比如：加制氢进线电缆在敷设安装时由于不规范施工，造成了机械损伤；在直埋电缆上搞土建施工也极易将运行中的电缆损伤。
有时如果损伤不严重，要几个月甚至几年才会导致损伤部位彻底击穿形成故障，有时破坏严重的可能发生短路故障，直接影响用电单位的安全生产，2.20大停电事故，正是由于这个原因造成的。
1.2.2绝缘受潮这种情况也很常见，一般发生在直埋或排管里的电缆接头处。
比如：电缆接头制作不合格和在潮湿的气候条件下做接头，都会使接头进水或混入水蒸气，时间久了在电场作用下形成水树枝，逐渐损害电缆的绝缘强度而造成故障。
1.2.3化学腐蚀电缆直接埋在有酸碱作用的地区，往往会造成电缆的铠装、铅皮或外护层被腐蚀，保护层因长期遭受化学腐蚀或电解腐蚀，致使保护层失效，绝缘降低，也会导致电缆故障。
特别是像我厂这样的化工单位电缆腐蚀情况就相当严重。
1.2.4长期过负荷运行。
超负荷运行，由于电流的热效应，负载电流通过电缆时必然导致导体发热，同时电荷的集肤效应以及钢铠的涡流损耗、绝缘介质损耗也会产生附加热量，从而使电缆温度升高。
探讨110kV高压电缆常见故障及处理
110kV高压电缆是电力输送系统中的重要组成部分，常见故障会对输电系统的正常运行造成严重影响。
本文将讨论110kV高压电缆的常见故障及处理方法。
一、电缆短路故障
电缆短路常见于电缆绝缘层损坏或连接头接触不良引起。
一旦发生短路故障，会造成电力系统短路，导致设备过载或烧毁。
处理方法：
1. 首先需要立即切断电源，防止继续传导电流。
2. 寻找短路点，检查电缆绝缘层是否破损，如果有破损需要及时更换。
3.检查连接头，确认接触是否良好，如果存在接触不良问题，需要进行重新固定或更换。
4.修复后重新通电，确保电力系统正常运行。
二、电缆接触不良故障
电缆接头接触不良可能导致电阻增加、损耗增加和热量积聚，最终造成设备的过载或烧坏。
三、电缆绝缘老化故障
长期使用后，电缆绝缘层可能会出现老化问题，导致电绝缘性能下降，容易发生漏电或其他故障。
处理方法：
1. 定期检查电缆绝缘层的老化程度，如发现老化迹象，需要及时更换电缆。
2. 检查电缆绝缘层是否受到机械损伤，如有损伤需要进行修复或更换。
3. 在安装过程中，要保证电缆绝缘层的完整性，避免受到外界环境的影响。
四、电缆地线短路故障
电缆地线短路可能会导致电缆局部过热，甚至引发火灾。
110kV高压电缆常见故障包括电缆短路故障、电缆接触不良故障、电缆绝缘老化故障
和电缆地线短路故障。
对于这些故障，我们需要及时排除安全隐患，然后检查和修复问题，确保电力系统正常运行。
电缆短路故障类型及影响分析表
子系统设备或组件名称故障类型发生时间故障原因分析故障影响分析故障等级措施对子系统对系统对人员运行维护系统电缆短路火灾运行中 1.电缆的管理、维护、检查、定期测温、定期预防性试验，及时消除缺陷，制定反事故措施，技术培训等方面不严格；2.运行或检修未严格执行电缆运行检修规程，如电缆超负载温升高，电焊检修火花掉入电缆沟引燃着火；3.电缆沟积粉尘、积水；架空电缆上粉尘过多未清扫。
电缆损坏、停电部分或全部停电人员伤害Ⅲ1.建立健全电缆运行、维护、检查及防火、报警各项规章制度；2.坚持定期巡视检查，按规定进行预防性试验；3.电缆沟应保持清洁，不积灰尘、不积水，定期清扫架空电缆上的粉尘；4.检修后及时恢复电缆的阻燃、隔离防火等安全措施；5.必须保持电缆沟盖板的严密性，防止检修火花、着火油流入电缆沟。
