安捷伦EMC兼容性测试与接收机测试方案详解

EMC主要测试项目及测试方法详解第一篇：传导发射(Conducted Emission)传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。

1. 测试标准：有CISPR22（ITE），CISPR14-1（家电和工具），CISPR13（A V），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法，以引用CISPR22居多。

2. 测试方法：1) 仪器和设备：接收机、LISN（线路阻抗稳定网络，或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头（与电流探头配合使用的CDN，容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备等，当然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16-1-2的要求。

2) 测试布置：分台式与落地式，台式设备离LISN 80cm，离接地平板40cm（这里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1,15里面是10cm +/- 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要与接地板用绝缘材料隔开。

辅助设备的布置也随测试标准的不同有出入，CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm。

手持II类设备需要包模拟手。

CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。

3) 测试频段：大多是150kHz-30MHz，CISPR15是例外（骚扰电压9kHz-30MHz，插入损耗150kHz-1,605kHz）。

电磁兼容性（EMC）测试方法与整改指南电磁兼容性（EMC）是电子设备存在于电磁环境中而不会对该环境中的其他电子设备造成干扰或干扰的能力。

EMC通常分为两类：1.辐射- 电子设备发出的电磁干扰可能会对同一环境中的其他电子设备造成干扰/故障。

也称为电磁干扰（EMI）。

2.免疫/易感性- 免疫是指电子设备在电磁环境中正常运行而不会因其他电子设备发出的辐射而发生干扰/故障的能力，易感性基本上与免疫力相反，因为设备对电磁干扰的免疫力越小，它就越容易受到影响，通常抗扰度测试是不是必需的用于在澳大利亚，新西兰，北美和加拿大销售/分销消费/商用型产品。

电磁兼容性排放EMC排放进一步细分为两类：1.辐射排放2.进行排放电磁场由以下部分组成：1.电场（电场） - 通常以伏/米（V / M）为单位测量2.磁场（H场） - 通常以每米安培（A / m）为单位测量电磁场的这两个分量本身是两个独立的场，但不是完全独立的现象。

电场和H场彼此成直角移动。

辐射发射（E-Field）：辐射发射是源自电子或电气设备内部产生的频率的电磁干扰（EMI）或干扰。

辐射发射可能会带来严苛的合规性问题，对于一些一般性指导，请查看我们的文章 EMC辐射发射常见问题和解决方案。

辐射发射直接从设备的机箱或通过互连电缆（如信号端口，有线端口，如电信端口或电源导线）通过空气传播。

一个很好的例子是HDMI端口和可以从这些电缆辐射的相关EMI，我们用它作为案例研究，文章可以在这里找到; 符合EMC辐射发射测试（EMI）。

在EMC测试期间，使用频谱分析仪和/或EMI接收器以及合适的测量天线进行辐射发射测量。

EMC辐射发射测试方法辐射发射（H场）：电磁波的磁性成分使用频谱分析仪和/或EMI 接收器以及合适的测量天线。

典型的磁场天线包括环形天线，并且还包括根据CISPR 15的特定天线，例如Van Veen Loop。

Van Veen环形天线基本上是三个环形天线，它们一起构成三个轴（X，Y和Z）的产品磁场发射。

1.900/1800MHz TDMA数字蜂窝移动通信PDA 手机EMC电磁兼容性测试1．1 范围本标准规定了发送和接收语音和/或数据的第一阶段和第二段GSM 900MHz和DCS 1800MHz数字蜂窝通信系统的移动台（MS）及其辅助设备的电磁兼容性（EMC要求，包括测量方法、频率范围、限值和性能判据。

1．2 引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

●GB/T 6113.1-1995 无线电骚扰和抗扰度测量设备规范●GB 9254-1998 信息技术设备的无线电骚扰限值和测量方法●GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验●GB/T 17626.3-1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验●GB/T 17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验●GB/T 17626.5-1998 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验●GB/T 17626.6-1998 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度试验●GB/T 17626.11-1998 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验●ISO 7637-1 (1990) 车辆传导和耦合的电气骚扰第一部分带有12V额定电压电源的客车和小型商用交通工具公沿电源线的瞬态传导●ISO 7637-2 (1990) 车辆传导和耦合的电气骚扰第二部分带有24V额定电压电源的客车和商用交通工具仅沿电源线的瞬态传导●ETS300 607-1(1997-1) 欧洲数字蜂窝通系统（第二阶段）移动台的一致性规范（GSM11.10-1）1. 3 定义和缩略语1．3。

1 定义下列定义适用于本标准:●辅助设备（Ancillary Equipment）与MS收信机、发信机或收发信机相连的设备（装置），且同时满足下列条件；i.与MS收信机、发信机或收发信机相连，以提供额外的操作和/或控制特性（例如，把控制延伸到其它位置）；ii.不能独立于收信机、发信机或收发信机使用，否则不能单独提供用户功能；iii.所连接的收信机、发信机或收发信机，在没有此辅助设备时，能执行诸如收发等预定的功能（即辅助设备不是主设备基本功能的子单元）。

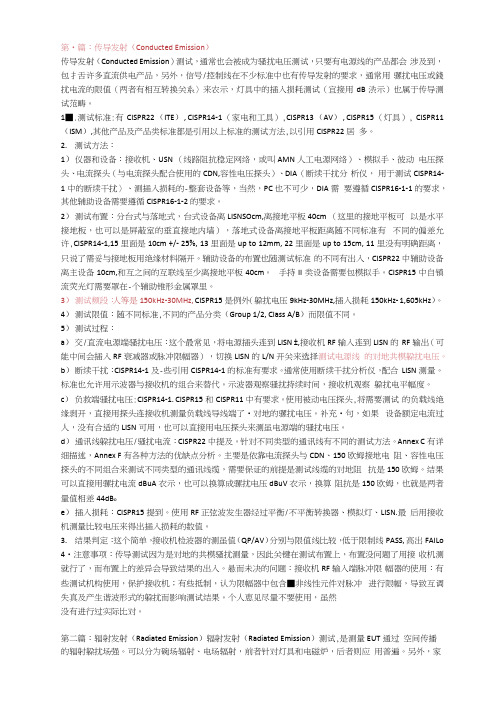

第•篇：传导发射（Conducted Emission）传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包扌舌许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骡扰电压或錢扰电流的限值（两者有相互转换关系〉来农示，灯具中的插入损耗测试（宜接用dB 渋示）也属于传导测试范畴。

1■.测试标准:有CISPR22 （ITE） , CISPR14-1 （家电和工具）,CISPR13 （AV） , CISPR15 （灯具）, CISPR11 （ISM）,其他产品及产品类标准都是引用以上标准的测试方法,以引用CISPR22居多。

2.测试方法：1）仪器和设备：接收机、USN （线路阻抗稳定网络，或叫AMN人工电源网络）、模拟手、彼动电压探头、电流探头（与电流探头配合使用的CDN,容性电压探头）、DIA （断续干扰分析仪，用于测试CISPR14-1中的断续干扰〉、测插入损耗的-整套设备等，当然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16-1-2的要求。

2）测试布置：分台式与落地式，台式设备离LISNSOcm,离接地平板40cm （这里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许,CISPR14-1,15里面是10cm +/- 25%, 13里面是up to 12mm, 22里面是up to 15cm, 11里没有明确距离，只说了需妥与接地板用绝缘材料隔开。

辅助设备的布置也随测试标准的不同有出入，CISPR22中辅助设备离主设备10cm,和互之间的互联线至少离接地平板40cm。

手持II类设备需要包模拟手。

CISPR15中自镇流荧光灯需要罩在-个辅助锥形金属罩里。

3）测试频段：人等是150kHz-30MHz, CISPR15是例外（躱扰电压9kHz-30MHz,插入损耗150kHz- 1,605kHz）。

Frequency ReferenceAging <±1 x 10–7/year Settability <±1 x 10–8Temperature stability <±1 x 10–885422E/85462A9 kHz to 2.9 GHz (to 6.5 GHz*)Frequency Span AccuracyBands 1 and 2Band 3 and Bypass Span ≤10 MHz ±2% of span + 10 Hz ±4% of span Frequency Readout AccuracySpan > 10 MHz ±3% of span ±6% of span±(frequency readout x frequency reference error** +85422E/85462A 1% of span + 20% of IF bandwidth + span accuracy + 100 Hz)Span ≤10 MHz ±2% of span + 10 Hz Span > 10 MHz±3% of spanMarker Count AccuracyFrequency spans ≤10 MHz±(marker frequency x Counter Resolutionfrequency reference Frequency spans ≤10 MHz Selectable from 10 Hz to 100 kHz error** + counter Frequency spans > 10 MHz Selectable from 100 Hz to 100 kHzresolution + 100 Hz)Sweep TimeFrequency spans > 10 MHz±(marker frequency x Range20 ms to 100 sfrequency reference Sweep triggerfree run, single, line, video, externalerror** + counter resolution + 1 kHz)* For 8546A EMI receiver only** Frequency reference error = (aging rate x period of time since lastadjustment + initial achievable accuracy + temperature stability)SpecificationsAll specifications apply over 0 °C to +55 °C. The EMI receiver will meet its specifications after 2 hours of storage at a con-stant temperature, within the operating temperature range, 30minutes after the analyzer is turned on, and after CAL ALL has been run.Amplitude SpecificationsCharacteristic Noise Indication with CISPR Measurement Bands(0 dB attenuation, 50 Ωinput termination) Band A, 9 to 150 kHz (200 Hz BW)Peak Quasi-Peak AveragePreamp off 15 to –15 dBµV 6 to –25 dBµV 3 to –27 dBµVPreamp on 2 to –28 dBµV –7 to –29 dBµV–9 to –31 dBµVBand B, 150 kHz to 30 MHz (9 kHz BW)Preamp off –3 dBµV–11 dBµV–18 dBµVPreamp on–8 dBµV–15 dBµV–21 dBµVBand C, 30 MHz to 1 GHz (120 kHz BW)Preamp off 9 dBµV 2 dBµV–5 dBµVPreamp on 4 dBµV –2 dBµV –10 dBµVSystem Amplitude Accuracy Band 1Band 2Band 3*9 kHz to 50 MHz20 MHz to 2.9 GHz 1 to 6.5 GHzSpecification ±2 dB±2 dBCharacteristic±1 dB±1 dB±3 dBLinear to Log Scale Switching Uncertainty85422E/85462A±0.25 dB at reference levelDisplay Scale Fidelity85422E/85462ALog maximum cumulative(0 to –66 dB from reference level, 0 to –64 dB for Band 3 only)3 kHz to 3 MHz IF BW ±(0.3 dB + 0.01 x dB from reference level)≤1 kHz IF BW±(0.4 dB + 0.01 x dB from reference level)Log incremental accuracy±0.4 dB/4 dB(0 to –56 dB from reference level; 0 to –54 dB for Band 3 only )Linear scale ±3% of reference levelGain Compression(Specification is derived from measured distortion with a total power at the input mixer of –10 dBm.If the IF BW ≤300 Hz, this applies only if signal separation ≥4 kHz and the signal amplitude is ≤reference level + 10 dB.)Band 1Band 2Band 3*9 kHz to 50 MHz20 MHz to 2.9 GHz 1 to 6.5 GHz200 kHz ≤f0<10 MHz < 0.75 dB< 0.75 dB< 0.75 dBf0≥10 MHz < 0.5 dB < 0.5 dB < 0.5 dBCharacteristic 1 dB compression point8542E/8546A( f0 ≥10 MHz)Preamp off89 dBµV 89 dBµV102 dBµVPreamp on 77 dBµV 77 dBµV77 dBµV(9 kHz <f0 <10 MHz)Preamp off85 dBµVPreamp on 72 dBµV85422E/85462A( f0 >10 MHz)(No bands)Preamp off102 dBµVPreamp on 75 dBµV(9 kHz ≤f0 ≤10 MHz)Preamp off95 dBµVPreamp on 68 dBµVThird Order Intercept Point Band 1Band 2Band 3* Bypassf0> 200 kHz, signal separation >50 kHz9 kHz to20 MHz to 1 to9 kHz to 8542E/8546A50 MHz 2.9 GHz 6.5 GHz 2.9 GHz Preamp off 97 dBµV97 dBµV112 dBµV 112 dBµVPreamp on85 dBµV85 dBµV85 dBµV85 dBµV 85422E/85462A(No Bands)Preamp off 112 dBµVPreamp on 85 dBµV* For 8546A EMI receiver only3Second Harmonic Band 1Band 2Band 3*Intercept Point9 kHz to20 MHz to 1 to 8542E/8546A 50 MHz 2.9 GHz 6.5 GHz 100 kHz ≤f 0≤1.8 GHz, > 2.9 GHzPreamp off 122 dBµV 122 dBµV 134 dBµV Preamp on 110 dBµV 110 dBµV100 dBµV1.8 GHz < f 0 ≤2.9 GHzPreamp off 105 dBµV Preamp on 105 dBµV 85422E/85462A (No bands)f 0 > 200 kHzPreamp off 134 dBµV Preamp on 100 dBµVAmplitude Specifications (continued)Other Input Related Spurious –65 dBc (Band 1, Band 2, and Band 3*)Residual Responses (0 dB attenuation, 50 Ωinput termination, preamp on)8542E/8546A < 30 kHz < –2 dBµV > 30 kHz< –10 dBµV 85422E/85462A 9 to 150 kHz< +2 dBµV 150 kHz to 2.9 (or 6.5 GHz*)< –8 dBµV85422E/85462Af 0≤400 kHzf 0> 400 kHzPreamp off ≤–18 dBµV Preamp on≤–39 dBµV* For 8546A EMI receiver onlyIF and Display SpecificationsIF BandwidthsMeasurement (6 dB) 200 Hz, 9 kHz, 120 kHz(conforms to CISPR Publication 16) Bandwidth accuracy 1 MHz, 6 dB BW ±10%Diagnostic (3 dB) 30 Hz to 300 kHz in 1-3-10 steps(±20% characteristic), also 3 MHzand 5 MHz Demodulation AM and FMInputs and Outputs SpecificationsFront Panel Inputs8542E/8546ALow frequency Type-N female, 50 ΩnominalHigh frequency Type-N female, 50 Ωnominal85422E/85462A Type-N female, 50 Ωnominal Maximum Safe Input Level8542E/8546Adc voltage0 VAverage continuous power9 kHz to 2.9 GHz137 dBµV (30 dBm)1 GHz to 6.5 GHz*137 dBµV (30 dBm) with ≥10 dBinput attenuationPeak pulsed powerBand 1 ( 9 kHz to 50 MHz) 2 kW peak for 10 µs, > 20 dBinput attenuationBand 2 (20 MHz to 2.9 GHz)100 W peak for < 10 µs, <1% dutycycle and > 30 dB input attenuation 85422E/85462Adc voltage0 V (dc coupled), 50 V (ac coupled) Average continuous power9 kHz to 2.9 GHz137 dBµV (30 dBm)2.9 GHz to 6.5 GHz*137 dBµV (30 dBm) with 10 dBinput attenuationPeak pulsed power 50 dBm (100 W) for 10 µs pulsewidth and 1% duty (Preamp off)cycle, input attenuation ≥30 dB Input Attenuation8542E/8546AInput attenuator 0 to 50 dB in 10 dB stepsLinearity test attenuator 4 dB85422E/85462AInput attenuator 0 to 70 dB in 10 dB steps9 to 74 kHz fixed74 to 198 kHz fixed198 to 525 kHz fixed525 to 1025 kHz fixed1 to2 MHz fixed2 to 6 MHz tunable (20%3 dB bandwidth)6 to 17 MHz tunable (10% 3 dB bandwidth)17 to 29 MHz tunable (7% 3 dB bandwidth)29 to 52 MHz tunable (8% 3 dB bandwidth)52 to 98 MHz tunable (6% 3 dB bandwidth)98 to 152 MHz tunable (6% 3 dB bandwidth)152 to 216 MHz tunable (6% 3 dB bandwidth)216 to 330 MHz tunable (5% 3 dB bandwidth)330 to 500 MHz tunable (5% 3 dB bandwidth)0.5 to 1 GHz tunable (4% 3 dB bandwidth)1 to 2.9 GHz fixed2.9 to 6.5 GHz*fixed Averaging Bandwidths30 Hz to 1 MHz in 1-3-10 steps(±30% characteristic) and 3 MHz.Post-detection single polelow-pass filters. 1, 3 and 10 Hzdigital filters with anti-aliasing DetectorsMeasurement Peak, Quasi-Peak and AverageQuasi-Peak time constantsconform with CISPR Publication 16 Overload8542E/8546A Broadband RF (Bands1 and2 only) and IF85422E/85462A IFPreamplification8542E/8546ABands 1 and 2 12 dBBand 3* and BYPASS 27 dB ±4 dB85422E/85462A27 dB ±1.5 dB ≤500 MHz,±4 dB > 500 MHzInput VSWR0 dB input attenuation≤1.0 GHz 2 : 11.0 GHz < f0≤2.9 GHz 2.5 : 110 dB input attenuation≤1.2 GHz 1.2 : 11.2 GHz< f0≤1.7 GHz 1.3 : 11.7 GHz< f0≤2.9 GHz 1.6 : 1Front Panel OutputsTracking generator Type-N female, 50 Ωnominal85422E/85462A onlyProbe power +15 Vdc ±7% at 150 mA max–12.6 Vdc ±10% at 150 mA max Earphone jack1/8 in monoaural jackCalibrator signal Type-N female, 50 Ωnominal,300 MHz, –20 dBm ±0.4 dB External ALC negative detectorRear Panel Inputs and Outputs10 MHz REF OUTPUT BNC female, 50 ΩOutput amplitude> 0 dBmEXT REF IN BNC femaleFrequency 10MHzInput amplitude range -2 to 10 dBm* For 8546A EMI receiver onlyInput Filter Bandwidths(all 3 dB bandwidths are characteristics) 4Inputs and Outputs Specifications (continued)AUX IF OUTBNC female, 50 ΩFrequency21.4 MHzAmplitude range –10 to –60 dBm AUX VIDEO OUT BNC femaleAmplitude range 0 to 1 V (uncorrected)EXT KEYBOARDInterface compatible with HP C1405A Option ABA keyboard and most IBM/AT non auto-switching keyboards EXT TRIG INPUT BNC femaleTrigger levelPositive edge initiates sweep in EXT TRIG mode (TTL)LO OUTPUTSMA female, 50 ΩFrequency range 3.0 to 6.8214 GHz HI-SWEEP IN/OUT 85422E/85462ASMA female, Outputhigh=sweep,low=retrace (TTL)Input open collector, low stops sweep 85420E/85460ASMA female Outputhigh=sweep,low=retrace (TTL)Tracking Generator SpecificationsOutput Frequency Range 9 kHz to 2.9 GHz Output Power LevelRange –1 to –66 dBm Resolution 0.1 dB VernierRange 9 dB Accuracy (25 °±10 °C)(–20 dBm at 300 MHz, 16 dB attenuation)±0.2 dB / dB Incremental cumulative ±0.5 dB total Output attenuator range 0 to 56 dB in 8 dB steps Output Power SweepRangeResolution 0.1 dBGeneral SpecificationsEMI CompatibilityMeasurement characteristics are in compliance with CISPR Publication 16-1. IF has 6 dB meas-urement bandwidths of use above or below 1 GHz. Receiver is compliant with CISPR 11/1990,Group 1, Class B and EN 50082-1/1992Storage Media Internal 3.5-inch disk drive. 1.44 MByte DOS and LIF format Temperature RangeOperating0 to 55 °C Storage Media 5 to 45 °C Storage–20 to 65 °C Power RequirementsVoltagePower Consumption 8542E/8546A90 to 132 V rms’47 to 440 Hz On<615 VA; <265 W 198 to 264 V rms’47 to 66 Hz Off<5 WReceiver RF section 90 to 132 V rms’47 to 440 Hz On<500 VA; <180 W 198 to 264 V rms’47 to 66 Hz Off<5 WRF filter section90 to 132 V rms’47 to 440 Hz On<115 VA; <85 W 198 to 264 V rms’47 to 66 HzOff=0 WSWEEP INPUT/OUTPUT 85422E/85462A SMA female Output0 to 10 V ramp 85420E/85460A SMA female Input0 to 10 VREMOTE INTERFACE 85422E/85462A GPIB Option 023RS-23285420E/85460AGPIB compatible service port (for use by qualified repairpersonnel only)MONITOR OUTPUTR,G, B (composite video on G)25 kHz horizontal rate 60 Hz vertical rate AUX INTERFACE85422E/85462A only9-pin subminiature “D”5(–10 to –1 dBm)-(source attenuator setting)Related Literature Pub. Number Agilent 85875A Commercial Conducted EMIMeasurement Software 5964-1968E Agilent 85876A Commercial Radiated EMIMeasurement Software 5962-9450E Agilent 85878A EMI Report Generator 5965-6473E Agilent 85869PC EMI Measurement Software 5965-2885E Agilent Technologies’ Test and MeasurementSupport, Services, and AssistanceAgilent Technologies aims to maximize the value you receive, while minimizing your risk and problems. We strive to ensure that you get the test and measurement capabilities you paidfor and obtain the support you need. Our extensive support resources and services can help you choose the right Agilent products for your applications and apply them successfully. Every instrument and system we sell has a global warranty. Support is available for at least five years beyond the produc-tion life of the product. Two concepts underlie Agilent’s overall support policy: “Our Promise” and “Your Advantage.”Our Promise“Our Promise” means your Agilent test and measurement equip-ment will meet its advertised performance and functionality. When you are choosing new equipment, we will help you with product information, including realistic performance specifica-tions and practical recommendations from experienced test engineers. When you use Agilent equipment, we can verify that it works properly, help with product operation, and provide basic measurement assistance for the use of specified capabili-ties, at no extra cost upon request. Many self-help tools are available.Your Advantage“Your Advantage” means that Agilent offers a wide range of additional expert test and measurement services, which you can purchase according to your unique technical and business needs. Solve problems efficiently and gain a competitive edge by contracting with us for calibration,extra-cost upgrades, out-of-warranty repairs, and on-site education and training, as well as design, system integration, project management, and other professional services. Experienced Agilent engineers and tech-nicians worldwide can help you maximize your productivity, optimize the return on investment of your Agilent instruments and systems, and obtain dependable measurement accuracyfor the life of those products.Get assistance with all your test and measurement needs at: /find/assistProduct specifications and descriptions in thisdocument subject to change without notice.Copyright © 1997, 2000 Agilent TechnologiesPrinted in U.S.A. 5/005965-7096E。

安捷伦路测设备(E74xxA)使用指南硬件连接1.将两部手机电缆分别插入USB HUB的两个端口2.将接收机数据线连接到接收机的RS-232数据口3.连接手机电缆到手机4.连接GPS外接天线到接收机GPS口5.插上接收机的供电电缆6.插上手机的充电电缆 (路测时只能用车载的直流充电电缆给手机充电)7.插上车载逆变器给笔记本电脑供电8.用USB数据电缆连接笔记本电脑9.打开所有设备软件安装1.首先要安装USBHUB的驱动程序，安装完毕后，从控制面板/系统/设备管理/端口上你能看到系统增加了4个串口的图标。

2.路测软件的安装，包括测试软件（AngilentEX74xx）和MapX的安装软件初次设置1.双击”Agilent E74xx Series”图标，进入后如图所示（图1）2.从菜单”File”中选”New Database”3.输入要保存路测数据的数据库名字，例如NingBo.mdb，如图（图2）4.新建一个项目的名称点击按纽”New”,或者在图1中的file里的下拉菜单里选择New project。

5.输入先创项目名称，例如NingBo CDMA Phase1，如图（图3）6.硬件的配置选择”Configuration”下的”Hardware”，进去后如图所示（图4）7.使用”AutoConfig”按钮进行硬件的自动检测，这中间选择”Fullautoconfig”和不创建新项目，如图5和图6所示（图5）（图6）8.硬件检测完毕后如下图7所示，双击手机图标xxx-xxxx Phone进入手机硬件设置选项9.选择”Advanced”菜单，如下图，按下”Auxiliary Log Mask”右边的按钮图8上图中的QCP-2035，QCP-3035在设置时改用QCP-86010.确认所需记录的选项都已被选择，如下图，然后按”OK”（图9）11.然后按下”Dip Switch Mask”右边的按钮，见图812.选择需要的选项，然后按”OK”，如图所示图1013.都设置完毕后，按下图8中的”OK”按纽14.按同样的步骤设置另一部手机，最后回到图715.现在系统硬件部分就已经设置好了16.按下图7上方的”Collection”按纽，进入图11所示界面图1117.图12中显示了所有按纽的功能：18.这其中有6个窗口是需要打开的，这些是通过在图12中最上排的按扭来选择的；如GPS窗口，按下图12中的GPS定位按扭。

第二章测试工具与测试步骤在进行网络优化的过程中，无线环境测试是必不可少的一环。

通常的无线环境测试分为两种，第一种为路测（Drive Test）简称为DT，第二种为拨打测试（Call Quality Test）简称为CQT，CQT测试是路测的一种补充测试，主要是用于室内场所及一些DT测试无法到达的特殊地点的一种呼叫测试。

本章将针对路测（DT）所必须的工具及操作步骤进行详细地介绍。

1 路测在进行路测前，我们需要明确路测的意义。

路测指的是测试工程师乘坐测试车辆在既定的路线上，让手机做不同类型的呼叫，记录下空中接口信息和手机的发射功率、接收功率、误帧率等信息，然后统计出无线覆盖范围、误帧率、接通率、寻呼成功率、掉话率和里程掉话比等参数，观察、记录测试过程中无线环境的变化，并将测试中的数据完全采集并保存到电脑上。

同时路测也是一种模拟用户感受的行为，能较准确地反映网络现存问题。

2 测试工具1）手机，可分为专业测试机和普通机型。

采用高通芯片的CDMA手机作为测试的终端，用以采集无线接口的数据及信令。

并且CDMA手机需要配备与电脑连接的数据线及相关驱动程序。

本章将会采用专业测试机和普通机型两种CDMA手机作为范例进行讲解。

图2-1为专业测试机京瓷2235，图2-2为普通CDMA手机三星X199。

图2-1图2-22）笔记本电脑，用以保存从测试手机采集到的数据及信令。

电脑配置要求在主流配置即可，稳定性和齐全的端口才是首选条件，其次要考虑笔记本电脑的耗电量，续航时间较长者为佳。

图2-3为笔记本电脑端口图。

图2-33）接收机（Receiver），也叫做Scanner，用以采集空中接口每一路信号的强度，可最客观地反映无线环境的覆盖状况，在测试过程中Receiver并不是必须设备。

4）全球定位系统（Global Position System）简称GPS，及其外接天线、数据线。

本章将以GARMIN12XL这一型号的GPS作为范例讲解。
