角铁井架施工组织设计

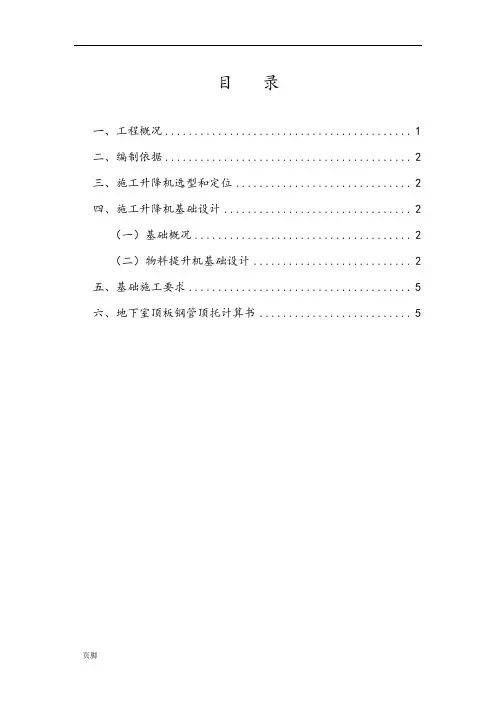

目录一、工程概况 (1)二、编制依据 (2)三、施工升降机选型和定位 (2)四、施工升降机基础设计 (2)（一）基础概况 (2)（二）物料提升机基础设计 (2)五、基础施工要求 (5)六、地下室顶板钢管顶托计算书 (5).1、地基承载力验算（1）物料提升机基础荷载计算计算数据：基础： G1=3.6×2.5×0.35×2.55＝8.04（t）井架自重： G2=22.8/1.9×0.35＝3.4（t）井架配重、钢丝绳、卷扬机等： G3=2.95（t）工作荷载、吊笼自重： G4=1.45（t）（2）物料提升机基础荷载G：G=1.2×(G1+ G2 +G3) +1.4×G4=1.2×(8.04+3.4+2.95) +1.4×1.45=19.30（t）每平方荷载：193KN/（3.5m*2.7m）=20KN/m2根据结构设计总说明GS-01，本工程地下室顶板设计荷载为10KN/m2，小于20KN/m2，因此需在地下室顶板用钢管扣件进行回顶。

计算书详见地下室顶板钢管顶托计算书。

经过受力分板，基础受力符合要求（3）物料提升机基础水平力受力较小，不作抗拔力核算，故物料提升机基础安全。

2、基础抗冲切承载力的验算基底净反力Pj ＝（35.02+2.95+0.8）×1.2/（3×2）＝ 16.53t/m 2 基底冲切力计算根据《建筑地基基础设计规》（DBJ 15-31-2003）的规定，受冲切承载力应按下列公式验算：F l ≤ 0.7 βhp f t a m h 0 F l = Pj A l a m =(a t +a b )/2 并满足式中βhp ——受冲切承载力截面高度影响系数，因为h 0＝350<800mm ，βhp ＝1.0。

α ——系数，取α＝1βhs ——受剪切承载力截面高度影响系数，βhs ＝（800/h 0）1/4，当h0<800mm ，取h 0＝800，则βhs ＝1f t ——混凝土轴心抗拉强度设计值，C30砼，f t ＝1.27N/mm 2 h 0 ——基础冲切破坏锥体的有效高度。

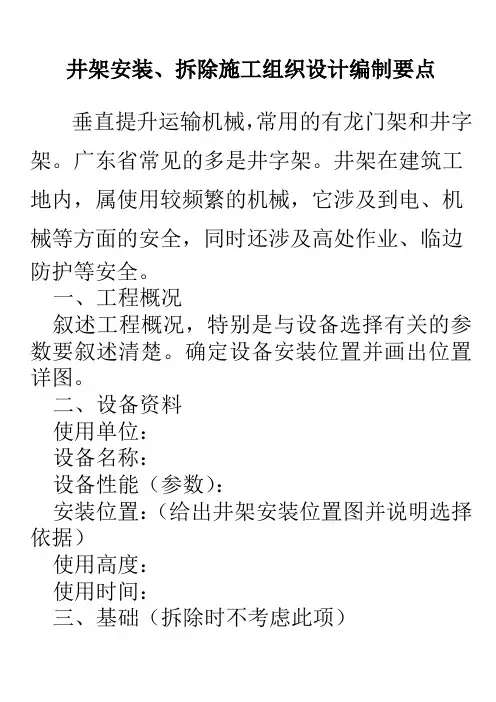

井架安装、拆除施工组织设计编制要点垂直提升运输机械，常用的有龙门架和井字架。

广东省常见的多是井字架。

井架在建筑工地内，属使用较频繁的机械，它涉及到电、机械等方面的安全，同时还涉及高处作业、临边防护等安全。

一、工程概况叙述工程概况，特别是与设备选择有关的参数要叙述清楚。

确定设备安装位置并画出位置详图。

二、设备资料使用单位：设备名称：设备性能（参数）：安装位置：（给出井架安装位置图并说明选择依据）使用高度：使用时间：三、基础（拆除时不考虑此项）1、基础设计方案必须满足说明书的要求。

（最大安装高度所要求的地基承载力≤地基实际承载力）2、接地装置的埋设（附图说明）3、、基础埋件四个基准点不平度（水平高差）≤L×2/1000（L为两点间的距离，单位为m）4基础验收资料必须要有工程技术负责人签字认可。

只有当基础达到设计强度并满足设计要求后才能进行下一道工序操作。

四、准备工作（一）作业场地的准备1、构件堆码场地：（略）2、拼装场地：满足施工的需要。

（二）工具及材料的准备1、辅助钢丝绳及麻绳：根据实际情况而定。

2、工具：锤子、撬棍3、安全帽及安全带：凡参与作业人员每人一套。

所有的工具及材料必须经过安全检查，发现有不合格的料具坚决更换，禁止使用不合格产品。

五、人员组成1、现场负责人：（定人）负责提供人员、场地及料具，提供安全保证及措施，控制工程进度。

2、安装作业技术指导:（技术部门）提供安装作业指导书，处理安装过程中出现的技术问题，监督安全作业，禁止违章行为。

3、现场安装作业负责人：（现场机械负责人）负责人员安排，料具的准备，安装作业前进行安全与技术交底，具体的工作安排和安全监督。

4、作业班组人员：（具体人员及分工）作业前须由安装负责人对他们进行重点安全技术交底，并对他们的身体状况进行调查，有不合要求的坚决不用。

普工尽量选用曾参与过此项作业的人员。

5、安全员：安排现场安全防护人员，划出一个以安装中心最小半径约10m随着安装高度增高而扩大的安全防护区，工作时禁止行人进入，监督整个安装作业，制止违章行为。

（建筑工程管理）角铁井架施工组织设计河畔华城二-2期18#楼井架安装方案名华建筑施工XX公司二0壹0年九月二日壹、工程简介本工程18#楼为地下壹层地上六层框架剪力墙结构，±0.000相当于绝对标高5.25m,室内万维网外高差为450.mm自然地面标高4.5mm，相对标高-750mm。

结构砌墙、粉刷及屋面施工阶段采用1台井架作为垂直运输机械。

井架截面尺寸为2.0m*2.3M,高度19.5m,额定载重1000kg。

二、编制依据JGJ59—99建筑施工安全检查标准。

JGJ88—92龙门架井架物料提升机安全技术规范。

JGJ33—2001建筑机械使用安全技术规程。

JGJ80—91建筑施工高出作业安全技术规程。

JGJ46—2005施工现场临时用电安全技术规程。

建设部建质（2003）82号建筑施工预防高处坠落施工若干规定。

三、井架的平面布置井架的平面布置根据各单体，详见附图。

四、构造和搭设1、基本要求用四角柱角铁搭设的井架，是施工用的临时结构。

它要承受施工过程中的各种垂直荷载（包括冲击荷载）和水平荷载（包括风荷载），因此井架必须有足够的承载能力、刚度和稳定性。

于施工过程中，于各种荷载作用下不发生失稳、倒塌。

且不超过结构的允许强度、变形、倾斜、摇晃或扭曲现象，以确保安全。

2、角铁井架构造本设计四柱井架平面尺寸为2000*2300，利用75*75-6角铁、螺帽、铁板拼装而成井架体，配以钢丝绳、吊蓝、卷扬机等构成垂直运输的设施，架顶设天梁、天滑轮；架底设地滑轮。

3、受荷情况采用75*75-6角铁等构件构成井架体。

立杆、横杆、天梁是主要受力杆件。

剪刀撑、附墙杆是保证井架整体刚度和稳定性的构件，且能承受水平力和风荷载，螺栓是井架组成整体的连接和传力件。

4、井架搭设（1）井架底盘混凝土基础施工方案：A.于施工现场选择合理的地理位置，夯实地基；18#楼基础放置于2#地库顶板，应先铺50-100厚粗砂或碎土隔离层。

河畔华城二-2期18#楼井架安装方案上海名华建筑工程有限公司二0一0年九月二日一、工程概况本工程18#楼为地下一层地上六层框架剪力墙结构，±0.000相当于绝对标高5.25m,室内万维网外高差为450.mm自然地面标高4.5mm，相对标高-750mm。

结构砌墙、粉刷及屋面施工阶段采用1台井架作为垂直运输机械。

井架截面尺寸为2.0m *2.3M ,高度19.5m,额定载重1000kg。

二、编制依据1.JGJ59—99 建筑施工安全检查标准。

2.JGJ88—92 龙门架井架物料提升机安全技术规范。

3.JGJ33—2001 建筑机械使用安全技术规程。

4.JGJ80—91 建筑施工高出作业安全技术规程。

5.JGJ46—2005 施工现场临时用电安全技术规程。

6.建设部建质（2003）82号建筑施工预防高处坠落施工若干规定。

三、井架的平面布置井架的平面布置根据各单体，详见附图。

四、构造与搭设1、基本要求用四角柱角铁搭设的井架，是施工用的临时结构。

它要承受施工过程中的各种垂直荷载（包括冲击荷载）和水平荷载（包括风荷载），因此井架必须有足够的承载能力、刚度和稳定性。

在施工过程中，在各种荷载作用下不发生失稳、倒塌。

并不超过结构的允许强度、变形、倾斜、摇晃或扭曲现象，以确保安全。

2、角铁井架构造本设计四柱井架平面尺寸为2000*2300，利用75*75-6角铁、螺帽、铁板拼装而成井架体，配以钢丝绳、吊蓝、卷扬机等构成垂直运输的设施，架顶设天梁、天滑轮；架底设地滑轮。

3、受荷情况采用75*75-6角铁等构件构成井架体。

立杆、横杆、天梁是主要受力杆件。

剪刀撑、附墙杆是保证井架整体刚度和稳定性的构件，并能承受水平力和风荷载，螺栓是井架组成整体的连接和传力件。

4、井架搭设（1）井架底盘混凝土基础施工方案：A.在施工现场选择合理的地理位置，夯实地基；18#楼基础放置于2#地库顶板，应先铺50-100厚粗砂或碎土隔离层。

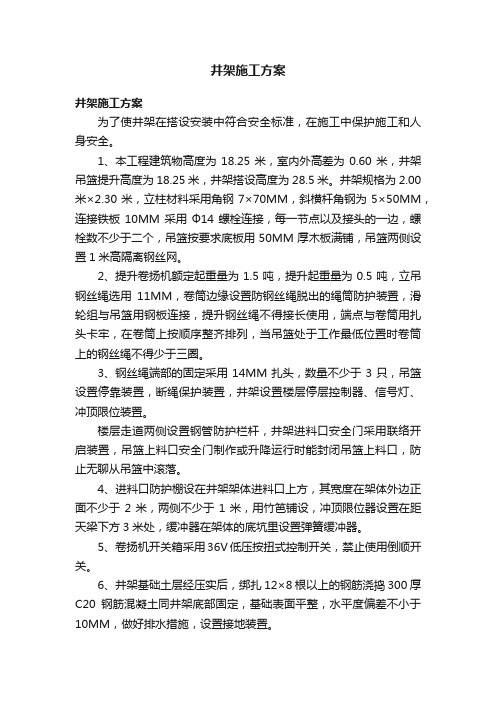

井架施工方案井架施工方案为了使井架在搭设安装中符合安全标准，在施工中保护施工和人身安全。

1、本工程建筑物高度为18.25米，室内外高差为0.60米，井架吊篮提升高度为18.25米，井架搭设高度为28.5米。

井架规格为2.00米×2.30米，立柱材料采用角钢7×70MM，斜横杆角钢为5×50MM，连接铁板10MM采用Ф14螺栓连接，每一节点以及接头的一边，螺栓数不少于二个，吊篮按要求底板用50MM厚木板满铺，吊篮两侧设置1米高隔离钢丝网。

2、提升卷扬机额定起重量为1.5吨，提升起重量为0.5吨，立吊钢丝绳选用11MM，卷筒边缘设置防钢丝绳脱出的绳筒防护装置，滑轮组与吊篮用钢板连接，提升钢丝绳不得接长使用，端点与卷筒用扎头卡牢，在卷筒上按顺序整齐排列，当吊篮处于工作最低位置时卷筒上的钢丝绳不得少于三圈。

3、钢丝绳端部的固定采用14MM扎头，数量不少于3只，吊篮设置停靠装置，断绳保护装置，井架设置楼层停层控制器、信号灯、冲顶限位装置。

楼层走道两侧设置钢管防护栏杆，井架进料口安全门采用联络开启装置，吊篮上料口安全门制作或升降运行时能封闭吊篮上料口，防止无聊从吊篮中滚落。

4、进料口防护棚设在井架架体进料口上方，其宽度在架体外边正面不少于2米，两侧不少于1米，用竹笆铺设，冲顶限位器设置在距天梁下方3米处，缓冲器在架体的底坑里设置弹簧缓冲器。

5、卷扬机开关箱采用36V低压按扭式控制开关，禁止使用倒顺开关。

6、井架基础土层经压实后，绑扎12×8根以上的钢筋浇捣300厚C20钢筋混凝土同井架底部固定，基础表面平整，水平度偏差不小于10MM，做好排水措施，设置接地装置。

7、缆风绳选用9.3MM以上钢丝绳与地面成不小于60度的夹角，其下端与Ф48钢管桩连接，并用固定螺栓拉紧，钢管桩不小于二根，打入深度不小于1.7米，桩顶用扣件紧固，防止缆风绳滑脱。

8、架体安装前要对其杆件进行除锈油漆，部件要清洗，安装架体时应先将地梁与基础钢筋焊接牢固，当搭至10米高度时，应设置临时缆风绳固定，并进行校正，在正确稳定时方可继续作业。

井架安装施工组织设计一、概况：本工程井架使用部位为浙江唯声科技有限公司新建厂区工程，井架采用浙江省建筑机械厂生产的定型井架，尺寸为2300X2000，提升速度为30米/分钟。

井架搭设高度为20米。

立杆为L70角钢，撑杆为L50角钢。

角钢节点为Σ=6mm，连接螺栓为M14，架底均设置12槽钢底盘一只，井架与建筑物采用钢管硬连接。

二、具体施工方法1、基础：（1）、基础回填土后，在搭设井架基础的地方用人工将土夯实，土层的承载力不小于80MP。

（2）搭设前先根据井架的平面尺寸，做好基础，基础砼尺寸为2800X2500，厚度为300，砼标号为C25，内配Φ10@150的双向钢筋，按井架尺寸要求在井架的四只角部放置4块200X200X10的预埋铁板，在砼没有完全硬化前，放好120的底盘，底盘地角的两边打两根钢管，打入地面2米，把底盘槽钢夹住，然后过3天用电焊把槽钢与预埋铁板焊牢。

（3）、基础有排水措施。

2、缆风绳的设置（1）缆风绳选用圆固钢丝绳，直径不小于9.3mm，提升速度20mm 以下，缆风绳设置二组，中间一组，端部一组。

（2）、缆风在井架四角有横向缀件的同一水平面上对称设置，使其在结构上引起的水平力，处于平衡状态。

缆风绳与架体的连接处应采取措施，防止架体钢材对缆风的剪力破坏。

（3）、缆风绳与地面的夹角不大于60度，其下端与地锚连接。

（4）、缆风绳与地锚之采用与钢丝绳拉力相适应的话篮栓拉紧。

（5）、在安装、拆除以及使用井架的过程中设置的缆风绳，其材料使用钢丝绳无其他材料代替。

3、地锚的设置（1）、缆风绳的地锚由于土质较好，故采用桩式地锚。

（2）、采用脚手架钢管（Φ48）打入地小秒深度为1.7M。

地锚的位置符合施工现场缆风绳的设置要求。

4、井架安装、拆除（1）、对安装及拆除井架的职工进行安全技术教育，确定指挥人员。

排除作业隐患。

（2）、井架安装高度小于等于20M。

（3）、安装前应检查以下内容：A、井架结构的成套性和完好性。

钢井架安装（拆卸）方案一、工程概况本工程建设单位是广东红牛维他命饮料有限公司，设计单位是佛山市新广厦建筑设计院有限公司，监理单位是佛山市宏造建设工程监理有限公司，由广东诺厦建设工程有限公司承建。

本次施工范围包括土建、水电、消防等工程，本工程总工期为214日历天。

本工程为框架结构，建筑结构安全等级均为二级。

本工程由一栋六层建筑物组成。

总建筑面积为6119.6㎡，建筑高度为26.65m，首层高为4.8m，二层高为3.9m，其他层高为3.3m。

本工程拟安装2座钢井架作物料的垂直运输设备，安装时间为2013年6月中旬，使用时间至2013年12月，准备安装的钢井架为佛山市南海区聚龙建设机械有限公司的产品，均为二车架，钢井架主要材料规格为：立杆L80×80×8角钢，横杆L60×60×6角钢，双斜杆L50×50×5角钢。

井架安装高度为30.6米(1.8米/节，共17节)，井架分两次安装，第一次安装高度为16.2米，第二次安装高度为14.4米。

钢井架采用1.5吨双绳卷扬机作提升机构，提升速度约为37.5m/min。

现由佛山市澜石建筑工程有限公司负责安装、拆卸。

井架安装位置见附图1，井架立面示意图见附图2。

二、钢井架的基础处理钢井架安装在夯击密实的杂填土（粉质粘土）地面上，底框采用浇制砼基础加预埋地脚螺栓固定。

井架卷扬机安装在井侧边，浇制砼基础加预埋地脚螺栓固定。

基础应达到以下几点要求：1、土层压实后的承载力不小于80KP a；2、浇注C25砼，厚度不少于300mm，内配双排纵横向Φ16钢筋，间距200mm；3、基础表面应平整，水平度偏差不大于10mm；4、基础设排水措施，防止积水锈蚀井架底框；5、钢井架及卷扬机基础示意图见附图3。

三、缆风绳每座井架装设两组缆风绳和三组附墙杆，具体安装位置如下：钢井架安装高度为30.6米，于架高18.0米和28.8米处各设置一组缆风绳。

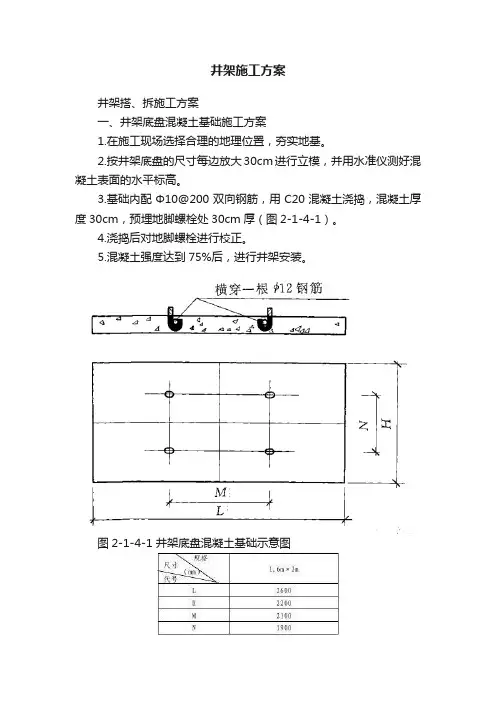

井架施工方案井架搭、拆施工方案一、井架底盘混凝土基础施工方案1.在施工现场选择合理的地理位置，夯实地基。

2.按井架底盘的尺寸每边放大30cm进行立模，并用水准仪测好混凝土表面的水平标高。

3.基础内配Φ10@200双向钢筋，用C20混凝土浇捣，混凝土厚度30cm，预埋地脚螺栓处30cm厚（图2-1-4-1）。

4.浇捣后对地脚螺栓进行校正。

5.混凝土强度达到75%后，进行井架安装。

图2-1-4-1 井架底盘混凝土基础示意图二、井架安装1.先将底盘安装在混凝土基础上（图2-1-4-2）校准好水平，把内吊篮置于底盘中间（图2-1-4-3），并检查进料口方向是否正确。

2.在底盘上安装４根立杆，取两长两短，应对角安装，再在短主杆上装２块大连接板，在长立杆上装２块小连接板（图2-1-4-4）3. 对准卷扬机方向，并借用大连接板将地滑轮装在底盘上。

4. 装４根水平撑，再装４根斜撑，上螺栓使螺栓呈放松状态，回下去紧固下节所有螺栓，以利校正与安装，依此循环，直到完成（图2-1-4-5）。

5. 内吊篮装好第一节时，先把４根导轨装上去与有孔平撑紧固（图2-1-4-6）。

6. 装顶上竖撑时，把２根短竖撑装上去，装上顶角撑板，装上顶平撑和斜撑，紧固螺栓，将天梁按井架体的对角方向安装在井字架最上端，并将靠近天梁外端侧滑轮的一端伸出井字架（图2-1-4-7）7. 用压板与螺丝紧固，再安装避雷针，井字架体安装完毕后，再装缆风绳。

图2-1-4-2 井架钢底盘与地脚螺栓连接示意图图2-1-4-3 吊盘安装示意图１—钢底盘；２—地脚螺栓；３—螺母Ｍ２０；４—垫圈１—底盘；２—出料口安全门；３—进料口安全门；４—停层锁；５—防附装置图2-1-4-5 井架总体安装示意图1—底盘；2—起重量限制器；3—导轨；4—安全门；5—大连接板；6—斜撑；7—小连接板；8—平撑；9—摇臂；10—吊笼；11—天梁；12—通往卷扬机图2-1-4-4 底盘安装图1—长立杆；2—短立杆；3—大连接板；4—小连接板三、缆风绳安装1. 当井字架安装到12m 高度时，必须在井架体的四角方向系好缆风绳，并与符合标准规定的风缆桩锚固。

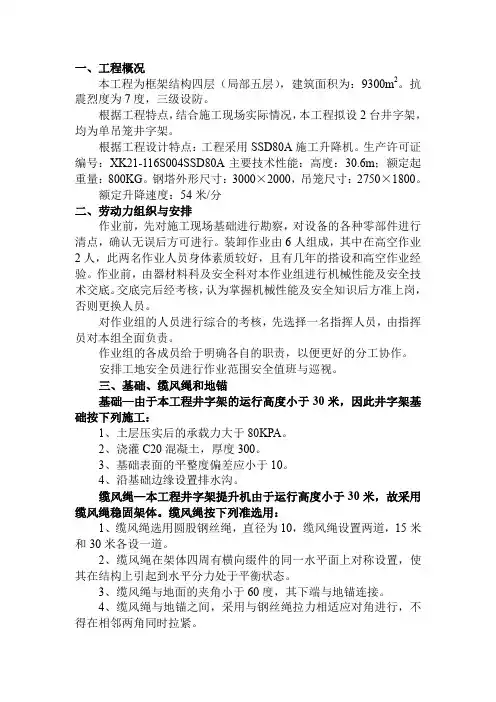

一、工程概况本工程为框架结构四层（局部五层），建筑面积为：9300m2。

抗震烈度为7度，三级设防。

根据工程特点，结合施工现场实际情况，本工程拟设2台井字架，均为单吊笼井字架。

根据工程设计特点：工程采用SSD80A施工升降机。

生产许可证编号：XK21-116S004SSD80A主要技术性能：高度：30.6m；额定起重量：800KG。

钢塔外形尺寸：3000×2000，吊笼尺寸：2750×1800。

额定升降速度：54米/分二、劳动力组织与安排作业前，先对施工现场基础进行勘察，对设备的各种零部件进行清点，确认无误后方可进行。

装卸作业由6人组成，其中在高空作业2人，此两名作业人员身体素质较好，且有几年的搭设和高空作业经验。

作业前，由器材料科及安全科对本作业组进行机械性能及安全技术交底。

交底完后经考核，认为掌握机械性能及安全知识后方准上岗，否则更换人员。

对作业组的人员进行综合的考核，先选择一名指挥人员，由指挥员对本组全面负责。

作业组的各成员给于明确各自的职责，以便更好的分工协作。

安排工地安全员进行作业范围安全值班与巡视。

三、基础、缆风绳和地锚基础—由于本工程井字架的运行高度小于30米，因此井字架基础按下列施工：1、土层压实后的承载力大于80KPA。

2、浇灌C20混凝土，厚度300。

3、基础表面的平整度偏差应小于10。

4、沿基础边缘设置排水沟。

缆风绳—本工程井字架提升机由于运行高度小于30米，故采用缆风绳稳固架体。

缆风绳按下列准选用：1、缆风绳选用圆股钢丝绳，直径为10，缆风绳设置两道，15米和30米各设一道。

2、缆风绳在架体四周有横向缀件的同一水平面上对称设置，使其在结构上引起到水平分力处于平衡状态。

3、缆风绳与地面的夹角小于60度，其下端与地锚连接。

4、缆风绳与地锚之间，采用与钢丝绳拉力相适应对角进行，不得在相邻两角同时拉紧。

5、在安装、拆除以及使用井字架的过程中设置的临时缆风绳，其材料也必须使用钢丝绳，严禁使用铅丝、钢筋、麻绳等代替。

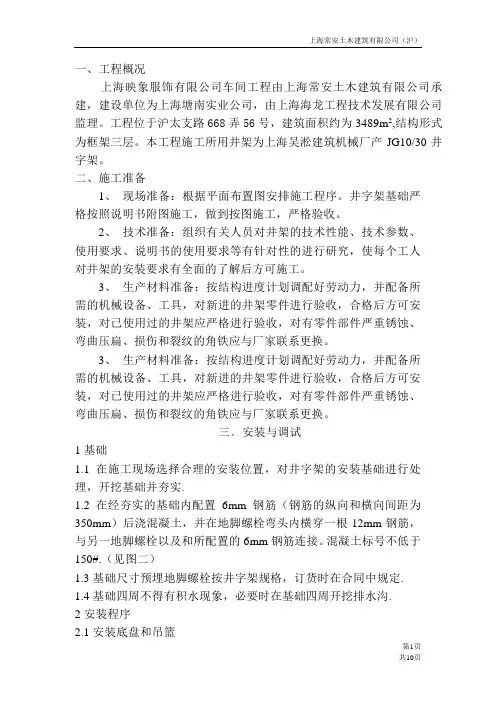

一、工程概况上海映象服饰有限公司车间工程由上海常安土木建筑有限公司承建，建设单位为上海塘南实业公司，由上海海龙工程技术发展有限公司监理。

工程位于沪太支路668弄56号，建筑面积约为3489m2,结构形式为框架三层。

本工程施工所用井架为上海吴淞建筑机械厂产JG10/30井字架。

二、施工准备1、现场准备：根据平面布置图安排施工程序。

井字架基础严格按照说明书附图施工，做到按图施工，严格验收。

2、技术准备：组织有关人员对井架的技术性能、技术参数、使用要求、说明书的使用要求等有针对性的进行研究，使每个工人对井架的安装要求有全面的了解后方可施工。

3、生产材料准备：按结构进度计划调配好劳动力，并配备所需的机械设备、工具，对新进的井架零件进行验收，合格后方可安装，对已使用过的井架应严格进行验收，对有零件部件严重锈蚀、弯曲压扁、损伤和裂纹的角铁应与厂家联系更换。

3、生产材料准备：按结构进度计划调配好劳动力，并配备所需的机械设备、工具，对新进的井架零件进行验收，合格后方可安装，对已使用过的井架应严格进行验收，对有零件部件严重锈蚀、弯曲压扁、损伤和裂纹的角铁应与厂家联系更换。

三﹑安装与调试1基础1.1在施工现场选择合理的安装位置，对井字架的安装基础进行处理，开挖基础并夯实.1.2在经夯实的基础内配置6mm钢筋（钢筋的纵向和横向间距为350mm）后浇混凝土，并在地脚螺栓弯头内横穿一根12mm钢筋，与另一地脚螺栓以及和所配置的6mm钢筋连接。

混凝土标号不低于150#.（见图二）1.3基础尺寸预埋地脚螺栓按井字架规格，订货时在合同中规定.1.4基础四周不得有积水现象，必要时在基础四周开挖排水沟.2安装程序2.1安装底盘和吊篮2.1.1将底盘安装在混凝土基础上，校准好水平（见图三），保证井字架安装后的垂直度在千分之一之内.2.1.2将吊篮置于（图四）底盘中间，并检查进料口是否正确.2.2安装井架体2.2.1在底盘上安装四根冲竖撑，应取二长二短，长的二根和短的二根应对角安装；在短竖撑上装二块大连接板，长竖撑中间装二块小连接板（见图五）.2.2.2对准卷扬机方向并借用大连接板将地滑轮装在底盘上.2.2.3装四根平撑，在装四根斜撑，装螺栓并使螺栓呈放松状态，回下去紧固下节所有螺栓，以利校正与安装，依次循环，直至完成. 2.2.4在安装好第一节后，把导轨安装在有孔的平撑上并紧固，依次循环，直至完成.（见图六）.2.2.5安装最上面的竖撑时，把二根短竖撑装上去，然后装顶角撑板，装上顶平撑，装上顶斜撑，紧固螺栓.2.3安装天梁2.3.1将大梁按井架体的对角方向安装在井字架最上端，并将靠近大梁外端的滑轮的一端伸出井字架，大梁中间的滑轮置于井架体对角方向的位置.见图七）2.3.2将大梁与井字架竖撑（或专用胶板）紧固.2.4安装缆风绳2.4.1 当井字架装到12m高度时,必须在井架的四角方向系好缆风绳,并与符合标准规定的风绳桩锚固.2.4.2 当井字架安装到21m高度时,将12m高度处的缆风绳逐根移向最高处,每根缆风绳与井字架的夹角应在45°~60°之间.2.4.3 缆风绳必须采用钢丝绳,其直径不小于9.3mm.2.4.4 当井字架的高度超过24m时,达到30m时,必须设置二组缆风绳,超过30m时或须采用附墙撑时,按合同的有关规定执行.2.5 安装吊臂2.5.1 如果用户需要安装吊臂,首先要选择好便于物料吊运的合理位置(如吊臂的安装高度、角度等),一般以起升吊篮地滑轮的对角位置最为合理.2.5.2 安装时,在大连接板上借用8只螺栓,将台灵同大连接板紧固在一起.2.5.3 将不小于9.3mm直径的钢丝绳(吊臂拉索)同吊臂外端用三个绳卡紧固,每个绳卡间距离应为钢丝直径的6~10倍,绳卡应与钢丝绳相匹配.2.5.4将吊臂拉起并安装在灵台上，穿好卷扬机钢丝绳.2.5.5 用吊臂拉索将吊臂拉起,将拉索用绳卡同井架体固定,使吊臂同井字架的夹角不大于60°,拉索同井字架固定距离灵台3m以上.2.5.6 装地滑轮,其方法同2.2.2.2.6 安装停靠装置2.6.1 停靠装置在产品出厂时已安装在吊篮底部,它同出料口安全门是联动的.2.7 安装架体进料口安全门2.7.1 在井字架的进料口方向,借用大、小连接板,将安全门道轨及安全门固定井字架上.2.7.2 穿好钢丝绳(左、右各一根),将钢丝绳二头分别固定在安全门和开门横梁上,并使二根钢丝绳的张力基本一致.2.7.3 向下拉动开门横梁,把横梁上的挡块置于吊篮下部,使吊篮将开门横梁压住.2.8 安装卷扬机2.8.1 卷扬机的安装按卷扬机说明书使用.2.8.2 如配套本厂生产的卷扬机,除按卷扬机说明书外,对卷扬机上配置的上、下高度限位器,按井字架实际作业高度,根据本厂提供的《多功能行程限位器》中调整程序进行调整.2.8.3 卷扬机安装好后,应对卷扬机进行空运转检查(正、反转),确认其是否符号规定要求.2.9 安装提升钢丝绳2.9.1 开动卷扬机,拉出卷筒上的钢丝绳.2.9.2 检查钢丝绳是否有断丝、断股现象,如不合格,应调换新钢丝绳.2.9.3 将钢丝绳穿入地滑轮,然后在井字架外侧将钢丝绳向上拉到天梁处,穿入天梁上的二个滑轮内,从天梁中间一个滑轮把钢丝绳放下,至井字架内的吊篮处.2.9.4 将钢丝绳同吊篮顶部的耳环用至少三个绳卡固定,绳卡的规格应同钢丝绳匹配.2.9.5 如吊篮提升采用二倍率或二倍率以上,则应将放下的钢丝绳穿入滑轮组后向上拉起,固定在靠近天梁中间一个滑轮的合适位置(穿绳示意图见图八).3 调试与试运行3.1 断绳保护器的调试3.1.1 断绳保护器安装在吊篮的两侧,并同导向轮安装在一起.3.1.2 断绳保护器的常开负载为200Kg,即吊篮自重应达到200Kg以上,吊篮才能正常下降.3.1.3 在吊篮内放大约50Kg的重物(如砖块),吊篮能升降自如;搬掉重物,吊篮只能上升,不能下降,提升钢丝绳呈放松状态,证明断绳保护器正常.3.2 安全门的调试3.2.1 开动卷扬机将吊篮向上提升至安全门关闭,吊篮底部脱离安全门开门横梁挡块.3.2.2 开动卷扬机放下吊篮,吊篮底部压住开门横梁挡块,安全门向上自动升起.3.2.3 按上述步骤反复三次以上,做到安全门开、闭自如,无卡住现象,牵引钢丝绳在滑轮内转动灵活,并同其他构件无任何摩擦.3.3 起重量限制器的调试3.3.1 起重量限制器是同地滑轮设计在一起的,当吊篮负载超过所设定的起重量时,卷扬机会自动关机.3.3.2 在吊篮内放所需的重物,其重量不超过井字架额定负载105%.3.3.3 开动卷扬机,将吊篮提升到一定高度(一般为离地200mm),调整起重限量器螺杆上的锥形螺母,使锥形螺母的斜面碰到限位开关的触头,至限位开头动作,此时,卷扬机上升动作停止,只能下降. 3.3.4 放下卷扬机,再开动卷扬机吊篮上升,此时,卷扬机不能提升.3.3.5 搬掉一些重物,使吊篮内重物的质量略少于额定载负.开动卷扬机,吊篮能升降自如.3.3.6 以上3.3.4和3.3.5反复三次以上,做到起重限量器能正确动作.3.4 出料门安全停靠装置的调试3.4.1 开动卷扬机,使吊篮上升.当吊篮上升至接货平台附近,停靠挡杆此时应处在水平撑上端,和斜撑下端,卷扬机停止工作,打开出料安全门,停靠挡杆利用出料门的联动作用弹出.3.4.2 开动卷扬机,使吊篮下降关上出料口安全门,使停靠挡杆缩回,挂上安全锁,开动卷扬机,使吊篮下降.停靠检查反复三次以上,做到停靠装置所有动作连贯灵活,停层挡杆平行进出,无磕碰、无位移和变形.3.5 钢丝绳过路保护的检查3.5.1 钢丝绳各过路保护全部设计在各滑轮组上,能有效防止钢丝绳跳绳脱槽.3.5.2 钢丝绳过路保护其滑轮与挡板之间的间隙应小于钢丝绳直径的20%.3.6 试运行吊篮内安放额定载负,在全程起升高度内反复升、降吊篮三次以上,做到井字架体无变形和摇晃(目测),各滑轮组转动灵活,所有紧固件无松动现象,吊篮在滑道内无异常声响,各安全装置动作正常.四、停靠及附墙装置1.停靠及附墙装置的安装1.1 当楼层与架体出料水平腹杆的差程小于350mm时(向上或向下),其接料平台可在楼层与架体出料方向水平腹杆之间采用坡度的连接方法(图九),不需要拆除水平腹杆;当楼层与架体出料方向水平腹杆的差程大于350mm时,应采用附加停靠装置.1.2 用抱箍在主弦杆相应的位置上固定好,将拆下的水平腹杆装在抱箍上,在有停靠装置的两侧装好挡杆，在斜撑的内侧用小抱箍和竖撑杆在两根短水平撑上固定挡杆的另一端，高度可以在竖撑杆的孔上调整.1.3架体出料处需要拆除两根斜撑时，应用两根脚手架管作为加固管以扣件固定抱箍管上，再用一根加固管在架体进料方向同其以扣件紧固。
