一、总则本技术协议适用于锅炉除尘输灰系统工程的设计、制造、安装、检验及售后服务等，工程内容包括袋式除尘器和气力输灰系统(仅包含仓泵及控制系统)的安装、调试、培训，包括电气（预留DCS接口）、空压系统等，工程为交钥匙工程。
二、项目概况1.设计原始数据1.1煤质分析1.2布袋除尘器主要技术参数（1）除尘器须满足在线清灰、在线检修功能。
（2）除尘器本体阻力：≤1200 Pa，布袋寿命终期阻力：≤1500 Pa。
（3）壳体设计压力：±6kPa（4）除尘器的长度方向进出口之间尺寸不大于：20m。
三、技术规范1.买方提供的技术参数1.1设备名称：袋式除尘器1.2除尘器处理烟气量：219685m³/h1.3除尘器入口含尘浓度：≤5g/m³1.4除尘器出口含尘浓度：≤100mg/m³1.5除尘器滤袋设计温度：150℃，瞬时温度180℃1.6除尘器设计压力：±6000pa1.7除尘器本体阻力:≤1200pa，滤袋寿命终期阻力≤1500pa1.8供货数量：1台除尘器2.设备技术参数锅炉布袋除尘器3.1除尘器钢结构可承受以下载荷（1）除尘器载荷（自重、保温层重、附属设备、灰斗满灰重）；（2）地震载荷：按照地震裂度8级（3）风载：1kN/㎡；（4）雪载：2kN/㎡（5）检修载荷：4kN/㎡3.2本体技术要求（1）不以布袋除尘器进口灰浓度、粒度及烟气量变化作为布袋除尘器出口浓度超过100mg/Nm3及阻力超过设计值的理由；（2）保证布袋除尘器不因锅炉负荷的变化发生堵塞；（3）进气口内布置气流分布板，保证烟气均匀通过滤袋；（4）壳体设计保证足够的强度和刚度，保证密封、防雨、排水（不能有积水的地方）及防腐，并提供防冻保温设计；壳体设计中无死角或灰尘积聚区，并充分考虑热膨胀；（5）除尘器顶部设有检修孔，以便对除尘器进行检修和更换滤袋；3.3灰斗（1）灰斗与水平面夹角不小于63°；内侧灰斗板夹角处设有弧形板，避免积灰；（2）灰斗设置有电加热、振打机构和捅灰孔，防止灰出现板结；（3）灰斗法兰口设置为400x400mm。
小锅炉布袋除尘器技术方案1设计依据1) 《中华人民共和国环境保护法》（1989年12月26日起实施）2) 《中华人民共和国大气污染防治法》（修订版，2000年9月1日起实施）3) 《中华人民共和国水污染防治法》（修正版，1996年5月15日起实施）4) 《中华人民共和国固体废物污染环境防治法》（2005年4月1日起实施）5) 《中华人民共和国环境噪声污染防治法》（1997年3月1日起实施）6) 《中华人民共和国清洁生产促进法》（2003年1月1日起实施）7) 《采暖通风与空气调节设计规范（GB50019-2003）》8) 《钢结构防火涂料应用规范》cecs24-909) 《建筑地基处理技术规范》JGJ79-200210) 《动力机器基础设计规范》GB50040-9611) 《建筑结构荷载规范》GB50009-200112) 《建筑结构可靠度设计统一标准》GB50068-200113) 《钢结构设计规范》GB50017-200314) 《建筑抗震设计规范》GB50011-200115) 《建筑设计防火规范》GB50016-200616) 《施工现场临时用电安全技术规范》JGJ46-200517) 《建设工程施工现场供用电安全规范》GB50194-9318) 《机械设备安装工程施工及验收通用规范》JBJ23-199619) 《工业金属管道工程施工及验收规范》GB50235-9720) 《现场设备工业管道焊接工程施工及验收规范》GB50236-199821) 《电气装置安装工程施工及验收规范》GB50254～GB50259-962工程简介及方案确定由于甲方所使用的为小吨位锅炉，风量为2500-3000m³/h，烟气出口温度为350-400 C°，烟气中黑炭粉尘交大，因此选用布袋除尘器，但为降低使用成本，所选用的布袋除尘器的布袋为耐常温布袋，耐温能力为90-110C°因此必须在布袋除尘器前端加装冷却器，以保证进入布袋除尘器烟气温度低于90-110 C°。
锅炉布袋除尘器系统技术方案1.项目背景当前工业生产中的燃烧过程产生大量的烟尘，对环境造成了严重污染。
为了保护环境，国家制定了一系列的烟尘排放标准，要求企业必须采取有效的控制措施，将烟尘排放降到一个可控范围内。
锅炉布袋除尘器便是一种常见的控制烟尘排放的设备，广泛应用于各个行业中。
2.技术流程锅炉布袋除尘器系统由锅炉、布袋除尘器设备、灰斗和喷吹系统组成，其工作流程如下:（1）锅炉产生烟气，将烟气送至布袋除尘器设备。
（2）在布袋除尘器设备内，烟气经过进气口进入布袋区，经过过滤布袋的过程，被捕捉下来的粉尘就会被滤袋上的压缩空气强行吹落。
（3）粉尘被强行吹落后，落入到灰斗内。
（4）经过多次过滤后的洁净的烟气被排放到大气中。
3.技术方案（1）锅炉选择为了确保系统的稳定性和效率，我们选择了性能稳定、可扩展性高、安全性和环保性能好的工程燃气锅炉作为系统的热源设备。
（2）布袋除尘器设备的选择对于除尘器设备的选择，我们首先考虑的是设备的品牌和质量。
我们选择的设备是质量稳定、品牌公认的设备，具有高效过滤、粉尘清灰效果好的特点。
（3）灰斗的设计灰斗的设计对整个系统来说非常重要，它是库容大，清灰更十分方便的设计，可以保证系统长周期不堵灰斗、不跑灰、除尘效果稳定可靠。
（4）喷吹系统命名和选型喷吹系统的命名和选型是为了保证系统工作时，粉尘能够被很好的清除。
我们选择的喷吹系统可以保证粉尘被很好的清除，确保系统的稳定性和效率。
4.效果评估锅炉布袋除尘器系统采用上述技术方案，能够在很大程度上控制烟尘排放。
根据实验结果，系统的除尘效率高，清灰效果好，能够保证烟气达到国家标准，提高生产效率，减少环境污染。
5.结论与展望锅炉布袋除尘器系统是一种常见的控制烟尘排放的设备，在各个行业中广泛应用。
本方案根据实际情况和目标要求，设计了适合的技术方案，并根据实验结果得出了系统的效果评估报告。
随着时代的不断改变和技术的不断发展，该系统也将得到更多的更新、改进和推广。
锅炉布袋除尘器系统技术方案（供参考用）方案综述目前用于锅炉除尘效果比较好的的设备主要是卧式电除尘器和袋式除尘器。
1．电除尘器电除尘器电利用高压电场进行除尘，其特点是除尘效率高运行比较稳定，但设备体积庞大，占地面积大，钢材耗量大，投资也比较大。
如果选用电除尘器作为本次技改的主要设备，一台25T/H循环流化床锅炉所需处理的烟气量为110000m3/H，循环流化床锅炉粉尘排放浓度为30g /N m3，而经除尘设备处理后要达到100mg /N m3以下，根据这些参数可计算出这一台锅炉所需的电除尘器型号为JDW48-3，即48平方米三电场。
一台15T/H循环流化床锅炉所需处理的烟气量为38000m3/H，则需要一台JDW25-2，即25平方米两电场。
其占地位置约14M长，6M宽。
电除尘不适合现场工艺布置。
2．布袋除尘器布袋除尘器是利用滤料过滤烟气来达到除尘目的，其特点是除尘效率很高，运行比较稳定，设备体积比较小，占地面积小，钢材耗量低。
因此也比较适合本次技改的主要设备。
四．除尘器选型1．25T/H循环流化床锅炉配用除尘器根据所需处理的烟气量110000m3/h，进口浓度25g/ m3及厂家提供的原始数据我公司选配一台ADMC1920低压脉冲长袋除尘器，详细性能及参数如下表:2．15T/H循环流化床锅炉配用除尘器根据所需处理的烟气量38000m3/h，进口浓度25g/ m3及厂家提供的原始数据我公司选配一台ADMC640低压脉冲长袋除尘器，详细性能及参数如下表:六．所选设备技术总说明1、高效脉冲喷吹技术：新型低阻、高效、长寿命膜片电磁脉冲阀的合理选用，加上喷吹管的独到设计和加工手段，使布袋除尘器的清灰方式得到了彻底的改变。
2、PPS渗膜应用技术：结合锅炉烟气的特性，采用性价比高的日产PPS渗膜滤料，解决了烟气的强腐蚀的问题。
3、PLC可编程控制器技术：采用SIEMENS公司提供的PLC可编程控制器进行控制, 具备与系统DCS的通讯接口，可以实现对布袋除尘器进行手/自动控制。
锅炉布袋除尘器方案锅炉布袋除尘器方案一、背景介绍锅炉运行过程中产生的烟气中含有大量的灰尘和颗粒物，如果不进行处理排放直接进入大气中，将会严重污染空气，影响环境和人体健康。
因此，在锅炉排烟系统中加装除尘设备是必要的，而布袋除尘器是一种常见且高效的除尘设备。
二、布袋除尘器工作原理布袋除尘器采用布袋作为过滤介质，通过对烟气进行多次过滤，将其中的灰尘和颗粒物捕捉下来，使烟气中的颗粒物浓度降低到合理范围，达到除尘的效果。
具体工作流程如下：1. 烟气进入布袋除尘器时，被大物料分离器分离出较大颗粒的灰尘。
2. 烟气进入布袋除尘器的主体部分，通过布袋的过滤作用，将细小颗粒的灰尘捕捉下来，使烟气净化。
3. 捕捉到的灰尘在布袋上逐渐积累形成灰层，灰层会增加布袋的阻力，所以需要定期进行布袋的清灰操作。
三、布袋除尘器方案1. 设备选型在选型布袋除尘器时，需要综合考虑锅炉的烟气处理量、颗粒物浓度、布袋材料的耐温性能等因素。
根据实际情况，选择符合要求的布袋除尘器设备。
2. 设备布置布袋除尘器通常安装在锅炉尾部或烟道的出口处，以便尽可能完全去除烟气中的颗粒物。
同时，还需要根据具体情况配备双层布袋或增加增压风机等附属设备，以提高除尘效率。
3. 运行参数设定布袋除尘器的运行参数设定是保证其高效除尘的重要保障。
参数设定包括烟气流速、清灰周期、清灰方式等。
需要根据实际情况和厂家建议，进行合理的参数设定。
4. 维护与管理布袋除尘器的长期运行需要进行定期的维护与管理，以保证其正常工作和除尘效率。
维护包括布袋的清洗与更换、设备的定期检查与维修等。
四、布袋除尘器的优势1. 高效除尘布袋除尘器采用多层布袋过滤，能够有效去除烟气中的细小颗粒物，达到高效除尘的效果。
2. 适用性广布袋除尘器适用于不同类型的锅炉与排烟系统，具有较强的适应性。
3. 结构简单布袋除尘器的结构相对简单，操作和维护较为方便。
4. 灰尘回收利用通过布袋除尘器，捕捉下来的灰尘可以进行处理和回收利用，减少资源浪费。
220t/h 循环流化床锅炉配套布袋除尘系统设计方案需方供给的设计依据锅炉规格：220t/h 循环流化床锅炉燃料种类：煤处理烟气量：480000 m3/h入口烟气温度：≦170℃入口烟气浓度：48g/m3烟气排放浓度：≦50mg/m3³利用原静电除尘器安装空间尺寸1.供货设备技术参数及保证1.1前置预除尘器(并联二台)处理烟气量：2×240000m³/h入口风速：22 m/s除尘效率：＜70%阻力：＜500pa筒体材质：16Mn卸灰口尺寸：400×400mm外形尺寸：Φ2023χ5800mm1.2LCMD4405.5-12 型低压长袋脉冲除尘器〔并联二台〕工程单位数据处理烟气量m³/h2×240000设计效率% 99.98入口温度ºC≤170入口粉尘浓度g/Nm³48保证效率% ≥99.9出口粉尘浓度Mg/Nm³＜50平均阻力Pa 1200-1500 每台除尘器室数个2×12总过滤面积M²/台8811过滤风速M/min 0.9-1.0〔最大风量时〕滤袋材质PPS滤袋规格mm Φ160χ5800 滤袋允许连续使用温度ºC125-170滤袋允许最高使用温度及允许ºC/h190/0.5时间袋笼规格袋笼材质mm Φ155χ575020﹟〔含文氏管〕袋笼防腐处理工艺有机硅喷涂袋笼固定及密封方式弹性涨圈电磁脉冲阀型式及规格mm 漂移式DN76 喷吹气源压力Mpa 0.15-0.30水分：＜5mg/Nm³气源品质油：＜10 mg/Nm³固体粒：＜5 微米机械开阀时间ms ＜150 耗气量M³/min8.0 每台除尘器灰斗数个12灰斗卸料接口尺寸保温层和保护层材料mm 400χ400岩棉+彩钢板保温层和保护层厚度mm/mm 50/0.5除尘器支架钢支架灰斗卸料高度mm 3500〔气力输灰〕设备重量t 约345 外形尺寸〔长×宽×高〕mm 14250×19000×17900 1.3除尘器在以下状况同时存在时，仍可到达设计参数。
锅炉烟气配套除尘设备技术方案一、锅炉除尘器锅炉除尘器的设备主要是旋风除尘+袋式除尘器+脱硫除尘旋风除尘器作为一级除尘，把大的颗粒旋下，防止带有火星的粉尘颗粒，进入布袋除尘器烧坏布袋。
布袋除尘器是利用滤料过滤烟气来达到除尘目的，其特点是除尘效率很高，运行比较稳定，设备体积比较小，占地面积小，钢材耗量低。
脱硫除尘器设备不漏风、不渗水、不结垢、不堵塞，保证排烟、排水畅通。
采用领先技术设计的大流量、无堵塞、间隙可调式喷头，以中心喷淋布水方式对烟气实施360°全方位覆盖。
采用领先技术设计的连锁式高效脱水除雾系统，将烟气中不同粒径的液滴97%脱除。
烟气从烟囱排空后，迅速抬升扩散。
二、除尘器选型1．泊头天美旋风除尘器处理风量： 6000m3/h进口风速： 12-27m/s设备阻力： 600-800Pa外形尺寸：Φ750*3000mm2.2T锅炉配用除尘器根据所需处理的烟气量6000m3/h，进口浓度25g/ m3及厂家提供的原始数据我公司选配一台PMC-130型脉冲布袋除尘器，详细性能及参数如下表:2T锅炉袋式除尘器项目车间名称: 锅炉车间用途用于净化锅炉废气数量台 1布置露天布置型号PMC-130进口风量m3/h 6000温度℃≤200含尘浓度g/m320-25含尘浓度mg/m3≤30 收尘效率% 99.99过滤风速m/min ≤0.8总过滤面积m2130设备结构特征1. 袋收尘特点室数个 12. 控制及仪器仪表脉冲控制器 1压缩空气控制器电磁脉冲阀压力表有/无有脉冲阀规格 1.0″数量个132. 滤袋滤袋形式圆形滤袋材质锅炉专用滤袋滤袋直径mm Φ133滤袋长度mm 2500袋笼材质冷拔钢丝有机硅处理袋子总数量条1303. 锁风阀翻板阀数量 1规格300×3004. 壳体材质Q235A最大操作压力Pa 40003．脱硫除尘器详细性能及参数如下表:2T锅炉袋式除尘器项目车间名称: 锅炉车间用途用于净化锅炉废气数量台 1布置露天布置型号SCT-4进口风量m3/h 6000温度℃≤160材质玻璃钢脱硫效率% 90外形尺寸Φ850*4000三、所选设备技术总说明1、高效脉冲喷吹技术：新型低阻、高效、长寿命膜片电磁脉冲阀的合理选用，加上喷吹管的独到设计和加工手段，使布袋除尘器的清灰方式得到了彻底的改变。
锅炉除尘器系统技术方案锅炉除尘器系统技术方案随着人们环保意识的不断加强和环境污染日益恶化，各行各业都在积极采取措施减少环境污染。
在能源行业中，锅炉是一种关键的能源设施，但是锅炉所产生的废气会对环境造成严重的污染。
因此，如何在锅炉运转中有效地除去废气中的污染物已经成为一个紧迫的问题。
在这种情况下，锅炉除尘器系统技术方案的研究和应用就变得尤为重要。
一、锅炉除尘器系统技术方案的意义锅炉除尘器系统技术方案的意义在于，在锅炉运转的过程中有效地过滤和清除废气中的污染物，达到减少环境排放、提高能源利用率、保护环境和推进可持续发展的目的。
一个高效的锅炉除尘器系统能够有效地过滤掉锅炉废气中的杂质和颗粒物，使废气排放中各项指标符合国家规定的标准，同时可以提高锅炉的热效率，达到节能减排的目的。
二、锅炉除尘器系统技术方案的种类目前，根据除尘方式的不同，锅炉除尘器系统技术方案可以分为以下几种：1、机械除尘技术：机械除尘技术是将废气中的污染物或颗粒物通过旋转、振动或过滤等方式拦截下来，把废气中的颗粒物过滤掉。
2、湿式除尘技术：湿式除尘技术是通过喷淋水雾浸润废气中的颗粒物，使其迅速降低速度并聚集到底部去，利用重力和离心力使颗粒物分离。
3、电除尘技术：电除尘技术是通过电场高电压作用的原理，将废气中的颗粒物带电，并利用电场作用出现的吸引力和排斥力的特性，通过电极板将颗粒物收集下来。
4、化学除尘技术：化学除尘技术是利用化学吸收剂对废气中的污染物进行接触吸收，使其被固定在吸收剂中，然后由于废气成分与吸收剂反应形成固体颗粒沉淀或通过化学反应生成易于处理的化合物的方式实现除尘。
根据具体的锅炉运转条件和污染物的组成，可以智能地选择合适的锅炉除尘器系统技术方案进行应用。
三、提高锅炉除尘器系统效率的措施一、增加除尘器的数量或容量。
增加锅炉除尘系统的数量或容量可以大幅提高除尘系统的效率，更好地过滤掉废气中的杂质和颗粒物。
二、调整并控制风量。
通过对风量的控制和调整，让废气在除尘器中停留的时间更长，可以提高除尘器的效率。

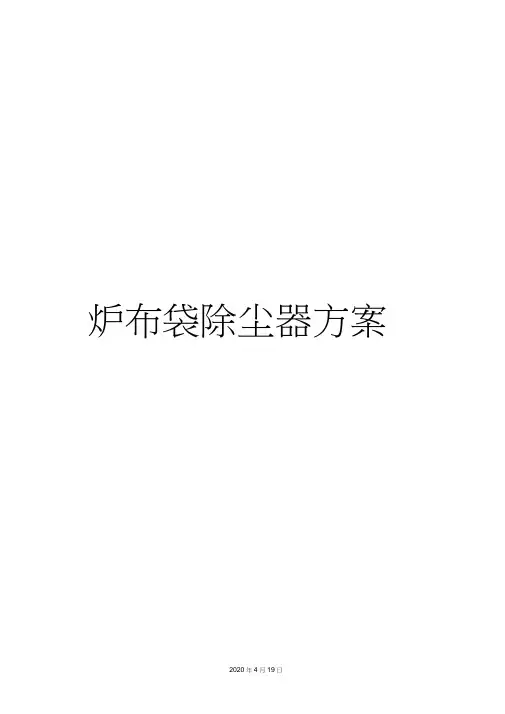

炉布袋除尘器方案布袋除尘器初步设计方案电话:传真:目录文档仅供参考，不当之处，请联系改正1、概述2、设计依据3、气象资料4、烟尘治理方案5、布袋收尘器的特性6、PPS （聚苯硫醚高温过滤材料）7、除尘器构造、工作原理及使用说明8、售后服务承诺1. 概述贵公司现有30T 炉两座，我公司技术人员根据厂家的布局与户主的意见，两座30T 炉共设计两套除尘方案，供贵公司选择，为了保证除尘系统的合理性和连续作业，本公司作出如下方案。
我公司根据贵公司提供的资料及要求，经过对贵公司有关人员进行的调研，本着工艺先进、技术可靠、低能耗、成本低、长期稳定运转的原则，达到环保要求。
文档仅供参考，不当之处，请联系改正采用离线脉冲除尘设备,以解决环境污染问题2. 设计依据⑴甲方提供的有关数据⑵《钢铁企业采暖通风设计手册》⑶大气污染物综合排放标准》GBJ16297-1996⑷《米暖通风与空调工程施工及验收规范》GB50243-97⑸《工业炉窑大气污染物排放标准》GBJ9078-1996⑹《冶金工业环境保护设计规范》GBJ9066-95⑺国家有关环保要求及环境指标3. 气象资料4. 治理方案系统风量（两台炉）贵公司提供风量：每台炉：250000m 3/h合计处理风量为：500000m3/h4.1 方案一两台30T 炉共用一台除尘设备，因考虑到两台炉有时不同时使用，有时同时使用，设计除尘器按两台同时使用设计。
如果单独用一台炉时用耗电量大，耗气量大，除尘器进风口风速过低，导致分风不均，容易吹坏布袋。
4.1.1 除尘系统的设备选择（双台）文档仅供参考，不当之处，请联系改正除尘器的选择（炉）1）、型号：LCMD-10400型离线脉冲除尘器2）、处理风500000m3/h量：3）、过滤面10400 m2积：4）、过滤风0.8m/min速：5）、骨架：©150 x 7650mm 2688 根6）、过滤袋：© 160 x 7700mm 2688 条7）、过滤材PPS针刺毡质：8）、电磁脉冲:3.0〃224 个阀9）、设备阻1200 - 1500Pa力：10）、设备承受负压：12500Pa11）、除尘效99.5%率:4.1.2主要技术参数。
锅炉布袋除尘器 系统技术方案（供参考用）方案综述目前用于锅炉除尘效果比较好的的设备主要是卧式电除尘器和 袋式除尘器。
1． 电除尘器电除尘器电利用高压电场进行除尘，其特点是除尘效率高运行比较稳定，但设备体积庞大，占地面积大，钢材耗量大，投资也比较大。
如果选用电除尘器作为本次技改的主要设备，一台 25T/H 循环流化床锅炉所需处理的烟气量为 110000m /H ，循环流化床锅炉粉尘排放浓度为 30g /N m ，而经除尘设备处理后要达到 100mg /N m3以下，根据这些参数可计算出这一台锅炉所需的电除尘器型号为JDW48-3，即 48 平方米三电场。
一台 15T/H 循环流化床锅炉所需处理的烟气量为 38000m /H ，则需要一台 JDW25-2，即 25 平方米两电场。
其占地位置约 14M 长，6M 宽。
电除尘不适合现场工艺布置。
2．布袋除尘器布袋除尘器是利用滤料过滤烟气来达到除尘目的，其特点是除尘效率很高，运行比较稳定，设备体积比较小，占地面积小，钢材 耗量低。
因此也比较适合本次技改的主要设备。
四．除尘器选型1．25T/H 循环流化床锅炉配用除尘器33333根据所需处理的烟气量110000m/h，进口浓度25g/m及厂家提供的原始数据我公司选配一台ADMC1920低压脉冲长袋除尘器，详细性能及参数如下表:2．15T/H 循环流化床锅炉配用除尘器33根据所需处理的烟气量38000m/h，进口浓度25g/m及厂家提供的原始数据我公司选配一台ADMC640低压脉冲长袋除尘器，详细性能及参数如下表:六．所选设备技术总说明1、高效脉冲喷吹技术：新型低阻、高效、长寿命膜片电磁脉冲阀的合理选用，加上喷吹管的独到设计和加工手段，使布袋除尘器的清灰方式得到了彻底的改变。
2、PPS渗膜应用技术：结合锅炉烟气的特性，采用性价比高的日产PPS渗膜滤料，解决了烟气的强腐蚀的问题。
3、PLC可编程控制器技术：采用SIEMENS公司提供的PLC可编程控制器进行控制, 具备与系统DCS的通讯接口，可以实现对布袋除尘器进行手/自动控制。
4、设备的阻力控制：通过在设备设计上的一系列独到考虑，从设备结构和滤料两方面保证设备整体阻力的安全和可靠。
以上一系列先进技术的运用，保证了我公司生产的除尘器拥有一流的技术、绝佳的性能价格比。
二、系统设备ADMC布袋除尘器由除尘器本体、保护系统、压缩空气系统（包括储气罐、油水分离器、管路）、控制系统（包括仪器仪表、PLC柜、MCC柜、现场操作柜）等组成。
系统主要设备：2.1 ADMC型脉冲袋式除尘器本体结构框架及箱体------结构框架用于支撑除尘器本体、灰斗及输灰设备等；箱体包括上箱体、中箱体及灰斗等滤袋、笼骨和花板-----滤袋和笼骨组成了除尘器的滤灰系统；花板用于支撑滤袋组件和分隔过滤室（含尘段）及净气室，并作为除尘器滤袋组件的检修平台；滤袋组件从花板装入进气系统 ------包括进风导流总管、导流板排气系统 ------包括由排气管道等组成的除尘器净化气体排放系统卸灰系统 ------装置于除尘器灰斗上的卸灰阀等组成了除尘器的卸灰系统，用于及时排出灰斗中收下来的物料。
除尘器顶部防雨棚------用于保护电磁脉冲阀等除尘器顶部装置2.2压缩空气系统，包括压缩空气管道、减压阀、压力表、气源处理三联件等。
2.3 控制系统，包括仪器仪表、以PLC可编程控制器为主体的除尘器主控柜、现场操作箱等。
三、工作原理ADMC脉冲袋式除尘器的气体净化方式为外滤式，含尘气体由进口处气流均布装置均匀进入各单元过滤室。
气流通过阻流加导流型气流分布装置的适当导流和自然流向分布，从侧面及下部全方面均匀进入袋室，整个过滤室内气流分布均匀；含尘气体中的颗粒粉尘在进风道内通过自然沉降分离后直接落入灰斗，其余粉尘在烟气导流装置的引导下，随气流进入中箱体过滤区，吸附在滤袋外表面。
过滤后的洁净气体透过滤袋经上箱、排风管排出。
滤袋采用压缩空气进行喷吹清灰，清灰机构由气包、喷吹管和电磁脉冲控制阀等组成。
过滤室内每排滤袋出口顶部均配有一根喷吹管，喷吹管下侧正对滤袋中心处设有喷吹口，每根喷吹管上均设有一个脉冲阀与压缩空气气包相通。
清灰时，电磁阀打开脉冲阀，压缩空气经喷口喷向滤袋，与其引射的周围气体一起射入滤袋内部，引发滤袋全面抖动并形成由里向外的反吹气流作用，清除附着在滤袋外表面的粉尘，达到清灰的目的。
随着过滤工况的进行，当滤袋表面积尘达到一定量时，由清灰控制装置（定时控制）按设定程序打开电磁脉冲阀喷吹，压缩气体以极短促的时间顺序通过各个脉冲阀经喷吹管上的喷嘴诱导数倍于喷射气量的空气进入滤袋，形成空气波，使滤袋由袋口至底部产生急剧的膨胀和冲击振动，造成很强的清灰作用，抖落滤袋上的粉尘。
落入灰斗中的粉尘经由输灰设施集中送出。
除尘器的控制（包括清灰控制）采用PLC控制。
整套除尘系统的控制实行自动化无人值守控制，并可向工厂大系统反馈信息，接受工厂大系统远程控制。
所有的检修维护工作在除尘器净气室及机外执行，无须进入除尘器内部。
四、性能指标4.1我公司所提供的设备为当代成熟技术制造，并具有良好的启动灵活性和可靠性，数十家用用户的使用实践表明，该设备完全能满足烘干机收尘的需要及技术参数的要求，并能在贵方所提供的烟气含尘条件和自然条件下长期、安全地无人值守运行并达到排尘要求。
4.2除尘器设备结构紧凑，技术合理。
密封性强，动作灵活，便于检修，外形美观，除尘器的设计、制造符合“脉冲喷吹类袋式除尘器技术条件”ZB88011-89的规定要求。
4.3除尘器在下列条件下能达到保证效率：a.在提供的气象、地理条件下b.除尘器效率不因入口浓度的变化而降低c.不以烟气调质剂作为性能的保证条件d.不以进口灰粒度作为性能的保证条件4.4除尘器按下列荷载的最不利组合进行强度设计：工作压力：按负压设计，按最大正压校核；除尘器重量：自重、附属设备重量、灰重等取最大值。
地震载荷；风载和雪载；检修载荷。
除尘器耐压等级：除尘器露天布置，按7度地震烈度设防，并考虑防风、防雨、防冻等措施。
4.5性能保证值：3除尘器粉尘排放浓度保证值为50mg/Nm 以下。
除尘器系统的最大运行阻力＜1500Pa；除尘器本体漏风率≤2%除尘设备的使用寿命为30年（其中滤袋寿命十八个月以上；电磁脉冲阀100万次；电机等运转设备按国家规定）五、烟气导流装置为保证烟气均匀进入袋室，我们采用了侧部下部结合进风的方式，并对除尘器各烟气流经途径中的管道风速进行了分段化设计，在除尘器的进风部位采用了阻流加导流型烟气导流装置，并对除尘器各烟气流经途径中的管道风速进行了分段化设计，充分利用了气体的自然分配原理，保证了各单元及每单元的各个点之间进风的均匀性，充分提高了过滤面积利用率。
通过对进入袋室的风向控制，有效控制了二次扬尘的产生，提高了除尘效率。
含尘气体由烟气导流装置进入各单元过滤室，由于设计中各部位均留有足够合理的净空，滤袋间距亦进行了专门设计，气流通过导流装置后，依靠阻力分配及导流原理自然分布，达到整个过滤室内气流以及各空间阻力的分布均匀，保证袋室内合理的烟气流速，最大限度地减少紊流、防止二次扬尘。
为保证烟气导流装置的合理性，本公司借助计算机对该烟气导流装置进行模拟设计，它又类似百叶窗式，能起到机械除尘的效果，对高浓度的烟气有很好的除尘效果且不会有堵灰情况发生。
检测结果表明，经过调整后除尘器的气流分布均能达到美国 RMS标准中的优级水平。
设计合理的进风导流系统将箱体、过滤室和系统的阻力降至最小并尽可能地减少进风系统中的灰尘沉降现象，避免了滤袋、碰撞、磨擦，延长了系统及滤袋的使用寿命。
六、滤袋布置和花板除尘器滤袋采用纵横直列的矩阵布置方式。
这种排列方式合理地利用了方形的箱体空间。
烟气导流装置的应用，降低了袋室内的局部风速，避免了滤袋晃动可能产生的碰撞。
除尘器的花板作为除尘器净气室和过滤室的分隔，用于悬挂滤袋组件，同时也将作为除尘器滤袋组件的检修平台。
除尘器花板采用数控冲压方法加工花板孔，保证了花板及花板孔的形位公差要求。
设计合理的除尘器上箱体内部结构为工人以花板作为操作平台进行除尘器检修、维护创造了条件。
花板孔冲压位置准确，与理论位置的偏差小于±0.05mm，确保两孔洞的中心距误差在±1.0mm。
花板孔洞制成后清理各孔的锋利边角和毛刺，焊接加强筋板布置合理。
焊接后通过整形确保花板平整，无挠曲、凹凸不平等缺陷，花板平面度＜1/1000，对角线长度误差＜3mm，内孔加工表面粗糙度为Ra=2。
滤袋与花板的配合合理，滤袋安装后严密、牢固不掉袋、装拆方便。
采用精密工艺加工的花板和高精度定位的喷吹管保证了喷吹短管轴线和滤袋组件轴线的重合，从而保证了整套喷吹系统的可靠、有效。
七、滤袋和笼骨对于整台布袋除尘器而言，滤袋是其核心部件。
滤料质量直接影响除尘效率，滤袋的寿命又直接影响到除尘器的运行费用。
根据烘干机烟气的特点，我们选用了拒水防油涤纶针刺毡滤料，该滤料表面易清灰，阻力低。
滤袋上口设计为弹簧形式，弹性好，不易腐蚀，寿命长；滤袋上部和底部设计增加了加固布，增强易破部位的强度，延长了滤袋的使用寿命；滤袋采用专用的三针平缝缝纫机织成，强度高，密封好。
袋笼是布袋除尘器的关键部件，涉及滤袋使用寿命，为此我司采取了如下措施：a、袋笼采用冷拔钢丝镀锌制成，耐温、耐酸性能好，表面上不易产生锈蚀和锈蚀后引起的粗糙；b、袋笼上口接管与滤袋口紧配，保证同心度，使喷吹气流能居中，保证了清灰效果；c、袋笼底部采用锥形收口，保证安装或更换袋笼十分方便；d、我公司的袋笼是在袋笼自动生产线上生产的，一次成形，表面光滑，焊接强度高，袋笼垂直度高，保证滤袋之间不相碰，延长了滤袋使用寿命。
八、清灰系统除尘器的清灰采用压缩空气低压脉冲清灰。
除尘器采用在线清灰方式，清灰功能的实现是通过PLC利用差压（定阻）、定时或手动功能启动脉冲喷吹阀喷吹，使滤袋径向变形，抖落灰尘。
清灰系统设计合理，脉冲阀动作灵活可靠。
所有清灰系统部件，均采用专用的工装制作，在设备出厂前，还对清灰系统等主要部件进行了预组装，以保证质量。
清灰用的喷吹管借助校直机进行直线度校正。
喷吹短管（又称喷嘴）与喷吹管的焊接采用了工装模具，二氧化碳保护焊接，减少变形，保证喷吹短管间的形位公差。
喷吹管借助支架固定在上箱体中，并设置了定位销，方便每次拆装后的准确复位。
采用文氏管或类似结构的零件对压缩空气进行导流，有助于压缩气流方向的稳定，但文氏管或类似零件的结构会降少滤袋的有效过滤面积，并导致设备阻力的增加，我们采用的喷嘴有同样的导流效果但没有增加设备阻力之忧。
清灰系统设置分气包、精密过滤器（除油、水、尘）等，保证供气的压力、气量和品质，清灰力度和清灰气量能满足各种运行工况下的清灰需求。
