附件3：电流互感器的核算方法参数选择计算本文所列计算方法为典型方法，为方便表述，本文数据均按下表所列参数为例进行计算。
项目名称代号参数备注额定电流比Kn600/5额定二次电流Isn5A额定二次负载视在功率Sbn30VA(变比：600/5)50VA（变比：1200/5）不同二次绕组抽头对应的视在功率不同。
额定二次负载电阻Rbn1.2Ω二次负载电阻Rb0.38Ω二次绕组电阻Rct0.45Ω准确级10准确限值系数Kalf15实测拐点电动势Ek130V(变比：600/5)260V(变比：1200/5)不同二次绕组抽头对应的拐点电动势不同。
最大短路电流Iscmax10000A一、电流互感器（以下简称CT）额定二次极限电动势校核（用于核算CT是否满足铭牌保证值）1、计算二次极限电动势：Es1=KalfIsn（Rct+Rbn）=15×5×（0.45+1.2）=123.75V参数说明：（1）Es1：CT额定二次极限电动势（稳态）；（2）Kalf：准确限制值系数；（3）Isn：额定二次电流；（4）Rct：二次绕组电阻，当有实测值时取实测值，无实测值时按下述方法取典型内阻值：5A产品：1～1500A/5 A产品0.5Ω1500～4000A/5 A产品 1.0Ω1A产品：1～1500A/1A产品6Ω1500～4000A/1 A产品15Ω当通过改变CT二次绕组接线方式调大CT变比时，需要重新测量CT额定二次绕组电阻。
（5）Rbn ：CT额定二次负载，计算公式如下：Rbn=Sbn/ Isn 2=30/25=1.2Ω；——Rbn ：CT额定二次负载；——Sbn ：额定二次负荷视在功率；——Isn ：额定二次电流。
当通过改变CT二次绕组接线方式调大CT变比时，需要按新的二次绕组参数，重新计算CT 额定二次负载2、校核额定二次极限电动势有实测拐点电动势时，要求额定二次极限电动势应小于实测拐点电动势。
Es1=127.5V<Ek（实测拐点电动势）=130V结论：CT满足其铭牌保证值要求。
电流互感器选用参数选择配置要求影响电流互感器选用的因数许多，比如安装的环境温度、海拔高度等，这些必需符合国家标准的安装标准，在实际选用电流互感器中，还需考虑一次参数选择原则、二次参数选择原则以及其他配置要求。
一、选用电流互感器的一次参数选择原则电流互感器的额定一次电流由被测回路的实际负荷来打算，电流互感器额定一次电流不应小于回路的额定一次电流，一般状况下按负荷电流乘以1.2～1.25的系数来确定互感器的额定电流。
另外电流互感器额定连续热电流、额定短时热电流和额定动稳定电流应能满意所在一次回路最大负荷电流和短路电流的要求，并应考虑系统的进展状况。
二、选用电流互感器的二次参数选择原则互感器的额定二次负荷是打算互感器精确级、形状尺寸、成本的关键参数，应当依据工程的实际状况来合理选择。
电流互感器额定二次电流一般采纳1A，如有利于互感器制作或扩建工程，以及某些状况下为降低电流互感器二次开路电压，额定二次电流也可采纳5A。
额定输出值选择应符合下列原则：1、测量级、P 级和PR 级额定输出值以伏安表示。
额定二次电流1A 时，额定输出标准值宜采纳0.5V·A、1V·A、1.5V·A、2. 5V·A、5V·A、7. 5V·A、10V·A、15V·A。
额定二次电流5A时，额定输出标准值宜采纳2. 5V·A、5V·A、10V·A、15V·A、20V·A、25V·A、30V·A、40V·A、50V·A；2、TPX 级、TPY 级、TPZ 级电流互感器额定电阻性负荷值以表示。
额定电阻性负荷标准值宜采纳0.5、1、2、5、7.5、10；电流互感器额定输出值应依据互感器额定二次电流值和实际负荷需要选择。
为满意暂态特性的要求，也可采纳更大的额定输出值。
三、选用电流互感器的其他配置要求电流互感器类型、二次绕组数量和精确级应满意继电爱护、自动装置和测量仪表的要求。
10kv开闭所电流互感器的选择（1）参数选择1》电流互感器的二次额定电流有1A、2A和5A三种，5A为优先值；10KV开闭所用电流互感器二次侧额定电流一般为5A。
2》电流互感器额定二次负荷标准值，按GB1208-1997《电流互感器》的规定，为下列数值之一：2.5、5、15、20、25、30、40、50、60、80、100VA。
10KV开闭所用电流互感器主要用于电流显示保护控制及计量，容量比较小，其额定二次负荷一般为10、15、20、或25VA。
3》二次级的数量取决于测量仪表，保护和自动化装置的要求。
一般情况下，测量仪表与保护装置宜分别接于不同的二次绕组，否则应采取措施，避免相互影响。
（2）型式选择。
根据不同的使用场合需要，电流互感器有不同结构的型式。
10KV开闭所电流互感器都安装在10KV开关柜中，一般采用树脂浇注绝缘结构。
（3）一次额定电流选择。
当电流互感器用于测量时，其一次额定电流应尽量选择得比回路中正常工作电流大1/3左右，以保证测量仪表的最佳工作量，并在过负荷时使仪表有适当的指示。
（4）短路稳定校验。
动稳定校验是对产品本身带有一次回路导体的电流互感器承受短路电流发热的能力。
当动稳定不够时，可选择额定电流较大的电流互感器，增大变流比。
（5）关于准确级和暂态特性。
电流互感器的准确级是在额定二次负荷下的准确级次。
用于电能计量的电流互感器，准确级不应低于0.5级；用于电流测量的，准确级不应低于1级。
用于继电保护的电流互感器应带字母“P”，保护用电流互感器的标准准确级为“5P”和“10P”，同时应校验额定10％倍数，以保证短路时的误差不超过额定值。
电流互感器的技术参数第一字母：L—电流互感器第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用第四字母：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG第五数字：电压等级产品序号电流互感器的性能要求额定容量：额定二次电流通过二次额定负荷时所消耗的视在功率。
额定容量可以用视在功率V.A表示，也可以用二次额定负荷阻抗Ω表示。
一次额定电流：允许通过电流互感器一次绕组的用电负荷电流。
用于电力系统的电流互感器一次额定电流为5～25000A，用于试验设备的精密电流互感器为0.1～50000A。
电流互感器可在一次额定电流下长期运行，负荷电流超过额定电流值时叫做过负荷，电流互感器长期过负荷运行，会烧坏绕组或减少使用寿命。
二次额定电流：允许通过电流互感器二次绕组的一次感应电流。
额定电流比（变比）：一次额定电流与二次额定电流之比。
额定电压：一次绕组长期对地能够承受的最大电压（有效值以kV为单位），应不低于所接线路的额定相电压。
电流互感器的额定电压分为0.5，3，6，10，35，110，220，330，500kV等几种电压等级。
10%倍数：在指定的二次负荷和任意功率因数下，电流互感器的电流误差为－10%时，一次电流对其额定值的倍数。
10%倍数是与继电保护有关的技术指标。
准确度等级：表示互感器本身误差（比差和角差）的等级。
电流互感器的准确度等级分为0.001～1多种级别，与原来相比准确度提高很大。
用于发电厂、变电站、用电单位配电控制盘上的电气仪表一般采用0.5级或0.2级；用于设备、线路的继电保护一般不低于1级；用于电能计量时，视被测负荷容量或用电量多少依据规程要求来选择。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
电流互感器型号及主要参数1.HSCT系列电流互感器-额定电流：5A、10A、20A、30A等-出口信号：4～20mA、0～5V、0～10V等（可定制）-频率范围：50Hz/60Hz-额定负载：10VA～100VA-分度精度：0.2、0.5-额定短时热电电流：30～60倍额定电流-绝缘电压：3kV～6kV-结构形式：直插式、组合式、分体式等2.LPCT系列电流互感器-额定电流：100A、200A、400A、600A等-出口信号：0～5V、4～20mA等（可定制）-工作电压：600VAC-频率范围：50Hz/60Hz-额定负载：0.5VA～10VA-分度精度：0.2、0.5-载流元件材料：硅钢片-环境温度：-10℃～+60℃3.TQ系列电流互感器-额定电流：50A、100A、200A、400A等-出口信号：0～1A、0～5A等（可定制）-频率范围：50Hz/60Hz-额定负载：1.5VA～10VA-分度精度：0.2、0.5、1.0-静态误差：±0.1%～±2.5%-绝缘电压：2.5kV～6kV4.SCT系列电流互感器-额定电流：50A、100A、200A、400A等-出口信号：0～5A、0～20mA等（可定制）-频率范围：50Hz/60Hz-额定负载：1.25VA～20VA-分度精度：0.2、0.5、1.0-额定短路电流：80倍额定电流-静态误差：±0.2%～±3%-绝缘电压：3kV～6kV-安装方式：直插式、分体式等以上仅是几个常见的电流互感器型号及其主要参数，实际市场上还有很多其他型号和规格的电流互感器可供选择。
在选择合适的电流互感器时，需要根据具体的应用场景和要求，综合考虑其额定电流、出口信号、频率范围、额定负载、分度精度、耐压等参数。
电流互感器三级参数表1. 介绍电流互感器是一种用于测量交流电流的传感器。
它可以将高电流变换为低电流，以便于测量和保护设备。
电流互感器广泛应用于电力系统、工业自动化、电气仪表等领域。
电流互感器的性能参数对其应用和使用十分重要。
本文将详细介绍电流互感器的三级参数表。
2. 一级参数2.1 额定电流额定电流是电流互感器能够正常工作的最大电流值。
它通常以安培（A）为单位表示。
额定电流的选择应根据被测电路的最大电流确定，一般应选择大于被测电路最大电流的额定电流，以确保电流互感器在正常工作范围内。
2.2 额定频率额定频率是电流互感器设计用于测量的交流电频率。
常见的额定频率有50Hz和60Hz，根据不同的国家和地区电力系统的标准而定。
额定频率的选择应与被测电路的频率一致，以确保测量的准确性。
2.3 额定负荷额定负荷是电流互感器能够承受的最大负荷功率。
它通常以伏安（VA）为单位表示。
额定负荷的选择应根据被测电路的负荷功率确定，一般应选择大于被测电路负荷功率的额定负荷，以确保电流互感器在正常工作范围内。
3. 二级参数3.1 准确度等级准确度等级是衡量电流互感器测量准确性的重要参数。
它通常以百分比或小数表示，表示电流互感器输出值与实际值之间的偏差。
常见的准确度等级有0.1级、0.2级、0.5级等。
准确度等级越高，表示电流互感器的测量准确性越高，但成本也会相应增加。
3.2 额定热负荷额定热负荷是电流互感器能够承受的最大热负荷功率。
它通常以伏安（VA）为单位表示。
额定热负荷的选择应根据电流互感器内部元件的耐热能力确定，以确保电流互感器在长时间高负荷工作时不会过热损坏。
3.3 额定绝缘水平额定绝缘水平是电流互感器的绝缘能力。
它通常以伏特（V）为单位表示。
额定绝缘水平的选择应根据电流互感器所处的工作环境确定，以确保电流互感器在高压环境下能够安全可靠地工作。
3.4 额定短时热电流额定短时热电流是电流互感器能够承受的短时间内的最大电流值。
电流互感器参数讲解电流互感器是一种常用的电力测量设备，用于测量交流电路中的电流。
它通过将被测电流的一部分引入互感器中，再利用互感效应将电流转换为与之成正比的输出信号。
本文将对电流互感器的参数进行讲解，包括一次侧和二次侧的参数以及其重要性。
一、一次侧参数1. 额定电流（Primary Current Rating）：电流互感器的额定电流是指在额定条件下，一次绕组所能承受的最大电流。
通常用单位安培（A）表示。
2. 额定频率（Rated Frequency）：电流互感器的额定频率是指在额定条件下，互感器所能正常工作的频率范围。
通常为50Hz或60Hz。
3. 额定绝缘水平（Rated Insulation Level）：电流互感器的额定绝缘水平是指互感器绕组和绝缘材料所能承受的最大电压。
通常用单位伏特（V）表示。
二、二次侧参数1. 额定二次电流（Secondary Current Rating）：电流互感器的额定二次电流是指在额定条件下，二次绕组所能输出的电流。
通常用单位安培（A）表示。
2. 额定负荷功率（Rated Load Power）：电流互感器的额定负荷功率是指互感器在额定二次电流下所能承受的最大负荷功率。
通常用单位瓦特（W）表示。
3. 二次绕组接线方式（Secondary Winding Connection）：电流互感器的二次绕组接线方式有两种，一种是星形连接，另一种是三角形连接。
不同的接线方式适用于不同的电力系统。
三、参数的重要性电流互感器的参数对其性能和使用效果具有重要影响。
首先，额定电流和额定频率决定了互感器的工作范围，超过额定值将导致互感器失效。
其次，额定绝缘水平决定了互感器的绝缘能力，对保证互感器的安全可靠运行至关重要。
再次，额定二次电流和额定负荷功率决定了互感器的输出能力，直接影响到测量结果的准确性。
最后，二次绕组接线方式的选择将影响到互感器的使用场景和安装方式。
电流互感器的参数是设计、选择和使用互感器时必须考虑的重要因素。
电流互感器主要二次参数的选择和校验摘要针对电流互感器主要二次参数的选择和校验,给出了具体的计算公式和实例。
测量用电流互感器可根据公式计算出应选择的容量。
保护用电流互感器应在二次负荷及二次感应电动势两方面校验其参数是否满足要求,也可根据实际准确限值系数曲线经行验算。
关键词电流互感器;二次参数;容量;二次负荷;保护校验1测量用电流互感器容量的选择计算电流互感器二次负荷容量时,一般可忽略负荷阻抗之间的相位差,忽略连接导线的电抗而仅计及电阻,计算公式如下:Sb=I2bN·Z b (1)Z b=∑KjxmZm +KjxLRL +Rk (2)式中:Sb——电流互感器二次实际负荷,V A;Zb——电流互感器二次实际负荷,Ω;IbN——电流互感器二次额定电流,A ,一般为1A或5A;Kjxm——仪表电流线圈的接线系数,不完全星形接法时如存在V相串联线圈则为,其余均为1;Zm——仪表电流线圈的阻抗,Ω;KjxL——二次回路导线接线系数,分相接法为2,不完全星型接法为,星形接法为1;RL——二次回路导线单程电阻,Ω;Rk——二次回路接头接触电阻,Ω,一般取0.05 Ω～0.1 Ω。
选择实例:选择某220kV线路计量用电流互感器的容量。
IbN为5A,电子式电度表功耗为每相1V A,电缆采用截面为4mm2的铜芯线,6芯分相接入,电流互感器至电度表的连接电缆全长为200m。
从工程条件可知,Zm为0.04 Ω,Kjxm取1,KjxL取2,Rk此处取0.1 Ω,RL根据公式(3)可以得出,为0.9 Ω。
代入公式(1) (2) ,Sb即可算出为48.5 V A,电流互感器的额定容量SbN可选为50V A。
RL =ρL106/A(3)式中:ρ——铜导线的电阻率,此处ρ=1.8×10-8Ω·m ;L——二次回路导线单根长度,m ;A——二次回路导线截面,mm2;为保证测量用电流互感器的准确级,其一次工作电流宜在额定电流的2/3以上。

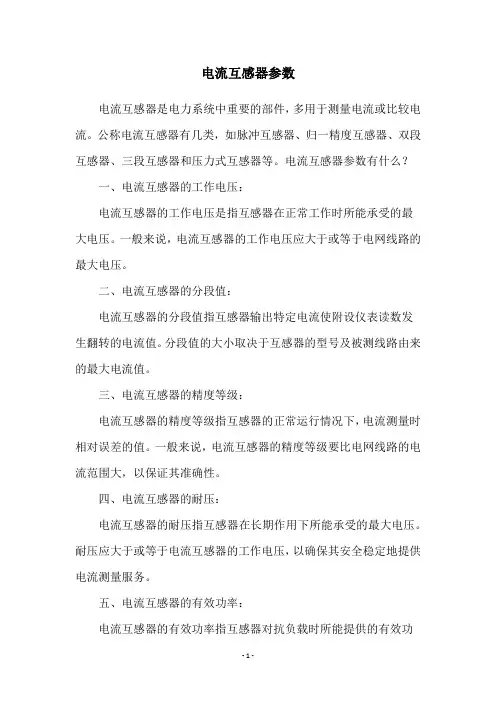

电流互感器参数电流互感器是电力系统中重要的部件，多用于测量电流或比较电流。
公称电流互感器有几类，如脉冲互感器、归一精度互感器、双段互感器、三段互感器和压力式互感器等。
电流互感器参数有什么？一、电流互感器的工作电压：电流互感器的工作电压是指互感器在正常工作时所能承受的最大电压。
一般来说，电流互感器的工作电压应大于或等于电网线路的最大电压。
二、电流互感器的分段值：电流互感器的分段值指互感器输出特定电流使附设仪表读数发生翻转的电流值。
分段值的大小取决于互感器的型号及被测线路由来的最大电流值。
三、电流互感器的精度等级：电流互感器的精度等级指互感器的正常运行情况下，电流测量时相对误差的值。
一般来说，电流互感器的精度等级要比电网线路的电流范围大，以保证其准确性。
四、电流互感器的耐压：电流互感器的耐压指互感器在长期作用下所能承受的最大电压。
耐压应大于或等于电流互感器的工作电压，以确保其安全稳定地提供电流测量服务。
五、电流互感器的有效功率：电流互感器的有效功率指互感器对抗负载时所能提供的有效功率。
一般来说，电流互感器的有效功率应大于或等于额定功率，以便在高电流负载情况下提供良好的测量效果。
六、电流互感器的脉冲反应时间：电流互感器的脉冲反应时间指当一起脉冲作用于互感器后，它们的输出信号脉冲的宽度和负载的响应时间。
一般来说，脉冲反应时间应小于负载时间，仅能反应瞬间电流情况。
电流互感器参数是电力系统中不可缺少的，这六项参数都是重要的指标，可以用来衡量电流互感器的性能。
正确的参数数值可以使电力系统安全可靠地运行，同时也可以提高电力系统的效率。
因此，对于电流互感器的选择，一定要根据自己的要求，选择合规且性能良好的互感器，以确保电力系统的安全和稳定。
电流互感器技术参数选择问题的探讨
1 电流互感器的一次电流选择
电流互感器的额定一次电流由电力工程的实际负荷来决定，一般情况下按负荷电流乘以1.2～1.25的系数来确定互感器的额定电流，此值应变换到互感器国标GB1208中规定的标准电流值。
在中压开关柜中，一些用户往往按断路器的标准电流值作为互感器的额定电流，这种选择方法在大多数情况下是可以，但有几档电流值不适合互感器。
例如断路器额定电流标准值中有31.5 A、63 A、315A、630 A、3150 A等，而互感器与之相应的电流标准值为30 A、60 A、300 A、600 A、3000 A等。
如按断路器标准选择，对设计制造及使用都是不利的，对设计制造而言，这些电流可能使二次绕组匝数出现分数匝。
在使用时，误差校验及电流表、电度表的制度要重新制定，有的规则均要更改，难度太大。
所以，对互感器额定电流数值的确定应对应互感器的标准。
2 互感器额定二次负荷的选择
互感器的额定二次负荷是决定互感器准确级、外形尺寸、成本的关键参数，应该根据工程的实际情况来合理选择。
很多用户认为互感器的额定负荷选得越大越好，这个观点是不正确的。
按照国家标准GB1207~电流互感器》规定，测量准确级误差限值的保证条件除了对一次电流的数值大小有要求外，既不同的测量准确级误差限值对应不同的一次电流，例如：1%、5 9/5、20 、100和120% 的额定一次电流( I1N)，二次负荷的范围是25 9/6～ 100 的额定负荷。
这样，当工程实际中二次负荷超出这个范围，则其误差就不能保证在相应准确级误差限值范围内，特别是当实际负荷小于25 的额定负荷时，互感器的实际误差可能要超出限值，如图1所示。
因为互感器的设计制造过程中一般采取了一定的因数补偿，补偿前与补偿后的误差曲线是平移的，由图1可见，额定一次电流在100 额定值附近时，误差正的方向超出了限值，结果适得其反。
另外，现在对于测量级一般都有仪表保安系数(instrument security factor，FS)的要求，例FS小于5。
按国家标准GB1207规定，FS只是在额定二次负荷下保证的。
因为对于已经是制造完成的互感器，其仪表保安系数与二次负荷成反比关系。
因此，如果工程实际负荷小于额定负荷，则实际的仪表保安系数就增大，仪表保安系数大于5或大于1O，这所谓的仪表保安系数就不“保安”了，原来提出FS的初衷也就无意义了。
如此，希望实际负荷要与额定负荷相接近。
对于保护用电流互感器，从继电保护使用上讲，实际负荷小于额定负荷对继电保护是有利的。
但过大的额定负荷使互感器的体积和成本过大而不经济，甚至要影响到开关柜(对于中压互感器)的尺寸放大，而难以实现。
综合上述规定，可以看出互感器的额定负荷应该作合理选择。
现在随着测量仪表的进步及微机保护的推广使用，工程的实际负荷已比早期的确定要小得多了。
要合理的选择二次负荷，最好对实际的工程进行计算来决定。
当经过计算得出的工程实际负荷比较大时，甚至远远超过常用互感器的负荷时，可以与互感器厂家进行沟通，如果还不能得到满意的回答，则可考虑选择二次电流为1 A(通常为5 A)。
选用1 A，大大提高二次所接的阻抗，同时有利于互感器的设计制造，更降低成本。
因
为在同样二次负荷(VA数)下，1 A 的互感器二次所接的阻抗比5A的要大25倍。
例如，对2O VA的互感器，选用5 A时，其二次阻抗是0.8 Q，而选用1 A时，为2O Q。
目前，1 A 的仪表和继电器已很普遍，实现该方案已不是什么难事了。
3 互感器短时热电流的选择
在35 kV及以下电流互感器的设计中，互感器一次和二次绕组导线截面是由短时热电流决定的，同时一次与二次绕组导线的匝数又与互感器的二次输出的容量直接相关，若要求一台电流互感器既要保证一定值的二次输出容量，又要保证其短时热电流时，此时的短时热电流就是一个很敏感的技术参数。
在35 kV及以下配电网中，互感器的短时热电流(通常所说的热稳定电流)用户一般从断路器的开断电流来选择。
这种选择对于额定电流较小的情况，互感器要满足其要求会有些困难，其原本也不是这样选取的。
例如在10 kV系统中，额定电流小于100 A，断路器开断电流40 kA/1 S或2 S、3 S、4 S，常规互感器很难满足。
对于这种情况，可以将互感器额定电流比实际所需的额定电流选的大一些来解决。
例如，对前者选取额定电流为200 A，为不影响测量精度，可将测量级由0.2改为0.2 S级来弥补。
选用0.2 S级200 A 比0.2级100 A的测量准确基本相当，甚至更好。
提高了额定电流后，实际降低了短时电流倍数，穿过二次绕组的总的一次导线截面可减少，以致互感器的尺寸较小，且可做产品的短路电流就变大了。
这种提高互感器额定电流的方法也是过去常用的办法，特别对于发电厂厂用变回路，其额定电流小而短路容量大是常见的，往往采用这种方法则可以得到满意的结果。
提高额定电流的具体数用户可以跟制造厂沟通而定。
另外，还有一个方案就是将同一台互感器中的保护级绕组电流比选取得比测量级绕组的电流比大，一般情况下是2倍关系为宜，如测量级是0.2 200/5A;而保护级为5P 400/5A，这样也提高所要生产的互感器的短路电流，这也是比较常用的方案。
在实际工程中也需要与用户进行实际验算、确认。
另外短时热电流的要求可以根据Ft相等的原则来调整。
例如，某工程要求25 kA/4 S 以及63 kA/1 S，这和50 kA/2 S以及31.5 kA/4 S是相当的。
4 结语
根据电力工程的实际情况，电流互感器的关键技术参数选择应注意几个方面，一是额定一次电流应尽量按照互感器国家标准GB1208来选择而不应依据断路器标准;二是额定二次负荷应通过工程计算来选取合理的数值而不应认为二次负荷越大越好;三是对于额定电流较小而短路电流大的工程提出了提高额定电流的办法以解决产品设计制造的难度。
论文所提出的方法已在实际工程中应用，并证明了其有效性。
仪表保安系数：电流互感器中的FS表示仪表保安系数，仅仅适用于测量级的电流互感器，具体规定如下：
FS＝额定仪表限值一次电流/ 额定一次电流；
仅仅在用户有要求时，确定该数值，其推荐值为5，或10；
主要是在系统故障电流通过电流互感器时，对二次仪表起保护作用，FS越小，二次仪表越安全。
额定仪表限值一次电流是在额定负荷下，复合误差大于等于10％的最小一次电流。
测量用电流互感器是一种专门用来测量电力系统的电流和电能的电流互感器。
在正常工作条件下，它应符合规定的准确级要求，以保证测量准确。
然而电力系统中使用的电流互感器往往因系统故障或操作会有很大的过电流流过一次绕组。
在这种情况下则希望二次电流不再严格按比例增长，以避免二次回路所接的仪器、仪表受到大电流冲击，因此对测量用电流互感器提出了仪表保安系数的要求。
所谓仪表保安系数（FS）是指仪表保安电流与额定一次电流之比。
仪表保安电流则指测量用电流互感器在额定二次负荷下，其复合误差不小于10%的最小一次电流值。
这意味着，在仪表保安电流下的复合误差越大越好。
通常仪表保安系数要求的大小取决于二次仪表的过载能力。
随着仪表测量精度的提高，仪表过载能力降低，因而要求互感器的仪表保安系数也要小。
