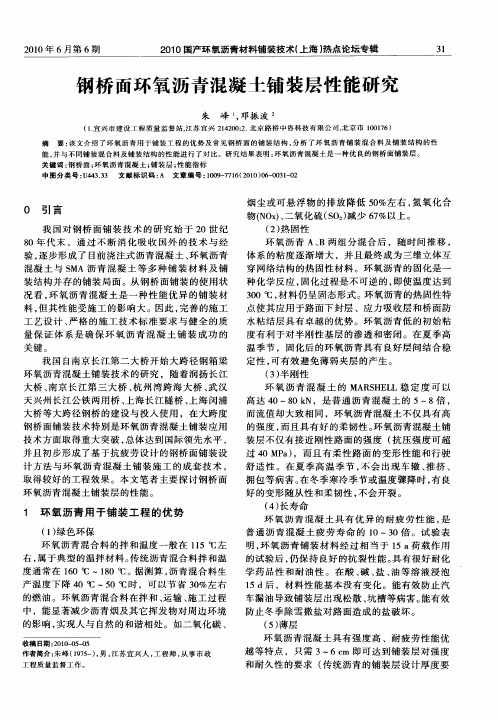

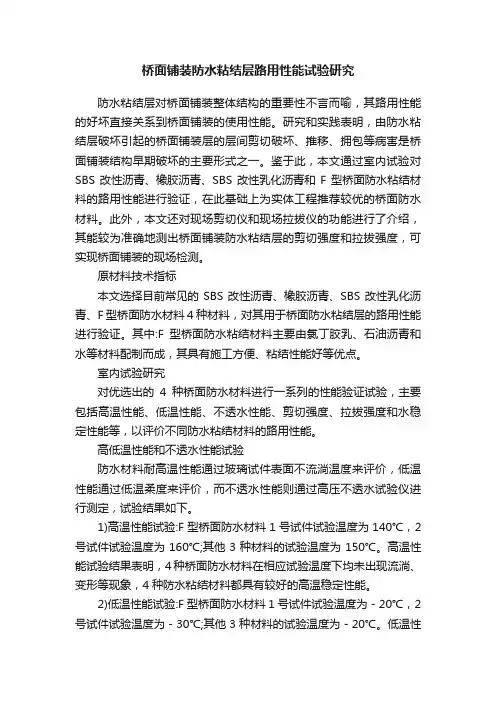

桥面铺装防水粘结层路用性能试验研究防水粘结层对桥面铺装整体结构的重要性不言而喻，其路用性能的好坏直接关系到桥面铺装的使用性能。
研究和实践表明，由防水粘结层破坏引起的桥面铺装层的层间剪切破坏、推移、拥包等病害是桥面铺装结构早期破坏的主要形式之一。
鉴于此，本文通过室内试验对SBS改性沥青、橡胶沥青、SBS改性乳化沥青和F型桥面防水粘结材料的路用性能进行验证，在此基础上为实体工程推荐较优的桥面防水材料。
此外，本文还对现场剪切仪和现场拉拔仪的功能进行了介绍，其能较为准确地测出桥面铺装防水粘结层的剪切强度和拉拔强度，可实现桥面铺装的现场检测。
原材料技术指标本文选择目前常见的SBS改性沥青、橡胶沥青、SBS改性乳化沥青、F型桥面防水材料4种材料，对其用于桥面防水粘结层的路用性能进行验证。
其中:F型桥面防水粘结材料主要由氯丁胶乳、石油沥青和水等材料配制而成，其具有施工方便、粘结性能好等优点。
室内试验研究对优选出的4种桥面防水材料进行一系列的性能验证试验，主要包括高温性能、低温性能、不透水性能、剪切强度、拉拔强度和水稳定性能等，以评价不同防水粘结材料的路用性能。
高低温性能和不透水性能试验防水材料耐高温性能通过玻璃试件表面不流淌温度来评价，低温性能通过低温柔度来评价，而不透水性能则通过高压不透水试验仪进行测定，试验结果如下。
1)高温性能试验:F型桥面防水材料1号试件试验温度为140℃，2号试件试验温度为160℃;其他3种材料的试验温度为150℃。
高温性能试验结果表明，4种桥面防水材料在相应试验温度下均未出现流淌、变形等现象，4种防水粘结材料都具有较好的高温稳定性能。
2)低温性能试验:F型桥面防水材料1号试件试验温度为－20℃，2号试件试验温度为－30℃;其他3种材料的试验温度为－20℃。
低温性能试验结果表明，4种防水粘结材料在相应试验温度下均未出现裂纹、断裂等现象，4种材料均具有较好的低温性能。
3)密水性试验:4种材料在室内试验条件下均密不透水，防水性能良好。

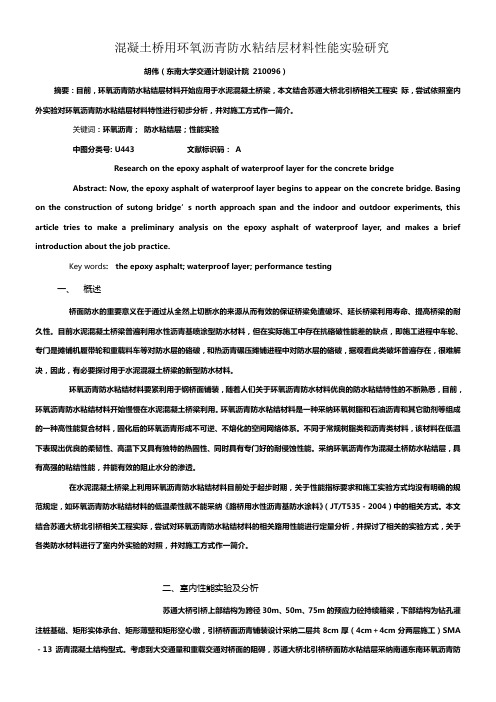

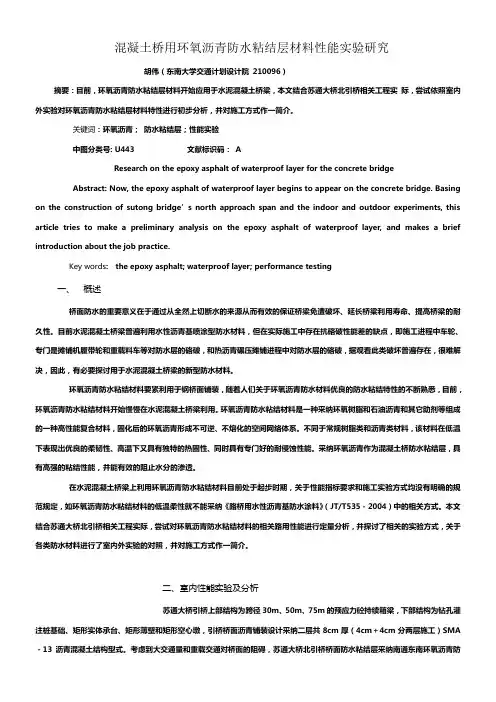

混凝土桥用环氧沥青防水粘结层材料性能实验研究胡伟（东南大学交通计划设计院210096）摘要：目前，环氧沥青防水粘结层材料开始应用于水泥混凝土桥梁，本文结合苏通大桥北引桥相关工程实际，尝试依照室内外实验对环氧沥青防水粘结层材料特性进行初步分析，并对施工方式作一简介。
关键词：环氧沥青；防水粘结层；性能实验中图分类号: U443 文献标识码：AResearch on the epoxy asphalt of waterproof layer for the concrete bridge Abstract: Now, the epoxy asphalt of waterproof layer begins to appear on the concrete bridge. Basing on the construction of sutong bridge’s north approach span and the indoor and outdoor experiments, this article tries to make a preliminary analysis on the epoxy asphalt of waterproof layer, and makes a brief introduction about the job practice.Key words: the epoxy asphalt; waterproof layer; performance testing一、概述桥面防水的重要意义在于通过从全然上切断水的来源从而有效的保证桥梁免遭破坏、延长桥梁利用寿命、提高桥梁的耐久性。
目前水泥混凝土桥梁普遍利用水性沥青基喷涂型防水材料，但在实际施工中存在抗硌破性能差的缺点，即施工进程中车轮、专门是摊铺机履带轮和重载料车等对防水层的硌破，和热沥青碾压摊铺进程中对防水层的硌破，据观看此类破坏普遍存在，很难解决，因此，有必要探讨用于水泥混凝土桥梁的新型防水材料。

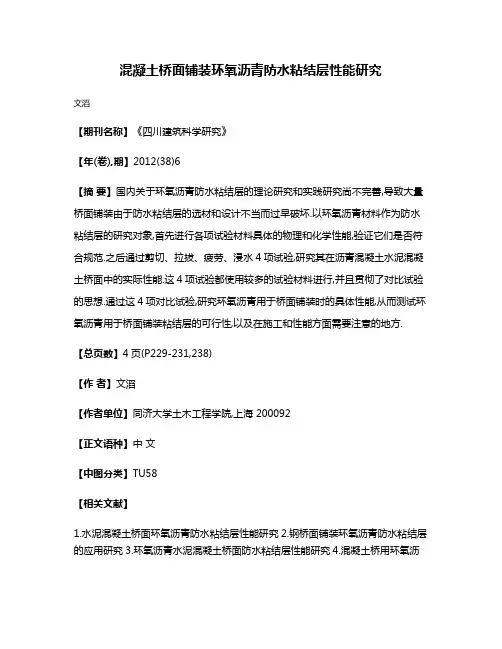

混凝土桥面铺装环氧沥青防水粘结层性能研究
文滔
【期刊名称】《四川建筑科学研究》
【年(卷),期】2012(38)6
【摘要】国内关于环氧沥青防水粘结层的理论研究和实践研究尚不完善,导致大量桥面铺装由于防水粘结层的选材和设计不当而过早破坏.以环氧沥青材料作为防水粘结层的研究对象,首先进行各项试验材料具体的物理和化学性能,验证它们是否符合规范.之后通过剪切、拉拔、疲劳、浸水4项试验,研究其在沥青混凝土水泥混凝土桥面中的实际性能.这4项试验都使用较多的试验材料进行,并且贯彻了对比试验的思想.通过这4项对比试验,研究环氧沥青用于桥面铺装时的具体性能,从而测试环氧沥青用于桥面铺装粘结层的可行性,以及在施工和性能方面需要注意的地方.【总页数】4页(P229-231,238)
【作者】文滔
【作者单位】同济大学土木工程学院,上海 200092
【正文语种】中文
【中图分类】TU58
【相关文献】
1.水泥混凝土桥面环氧沥青防水粘结层性能研究
2.钢桥面铺装环氧沥青防水粘结层的应用研究
3.环氧沥青水泥混凝土桥面防水粘结层性能研究
4.混凝土桥用环氧沥
青防水粘结层材料性能试验研究5.环氧沥青防水粘结层在水泥混凝土桥面铺装中的应用
因版权原因，仅展示原文概要，查看原文内容请购买。
混凝土桥面铺装防水粘结层研究摘要：防水粘结层对于桥面铺装起着重要作用。
本文通过深入了解防水粘结层的作用及一般要求，系统详细地对各个桥面铺装粘结层材料及相关试验进行对比分析，得出防水材料各自的优缺点，提出我国现状桥面铺装粘结层防水材料试验指标规范的缺陷，为沥青混凝土桥面铺装结构在设计使用期限内的使用性能和耐久性奠定理论基础。
关键字：防水粘结层,试验指标,材料分类中图分类号：TU528.32 文献标识码：A 文章编号：Abstract: The waterproof layer binding for bridge deck pavement plays an important role. This article through the thorough understanding of the role of waterproof bond and the general requirements, the system of each detail deck surfacing layer material and relevant test binding comparison and analysis the merits and demerits of the waterproof material, put forward the current status in China, the bridge deck pavement bonding layer waterproof material test index of the regulation of the defect, to asphalt concrete bridge deck pavement structure used in design within the time limit properties and durability of the use of the theoretical foundation.Key Words: waterproof bonding layer, test index, material classification0 概述防水粘结层对于桥面铺装起着重要作用，混凝土桥面铺装急需使用有效的防水粘结层，我国相关规范如《公路沥青路面设计规范》(JTJ 014-97)中也规定了桥面沥青铺装应设防水粘结层。

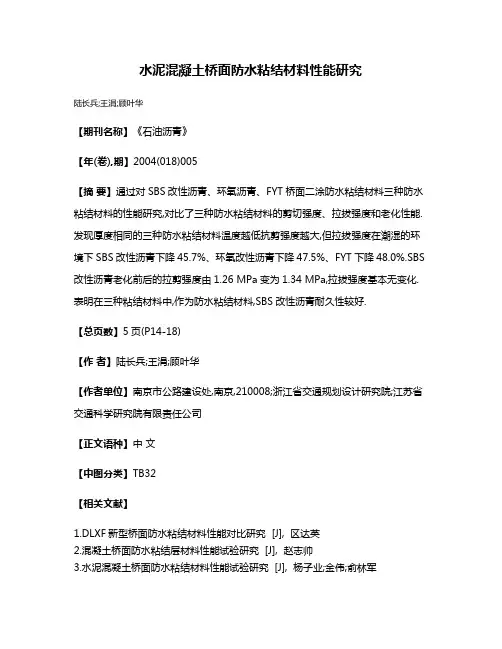

水泥混凝土桥面防水粘结材料性能研究
