数字图像处理形态学图像处理

数字图像处理中的形态学图像处理技术数字图像处理是一种高级技术，它可以让人们对图片进行高效处理。

其中一项关键技术是形态学图像处理技术。

本文将重点介绍形态学图像处理技术的实现原理、应用场景以及优点。

一、如何实现形态学图像处理技术在数字图像处理中，形态学图像处理技术以数学形态学为理论基础。

数学形态学是一种数学分支，其研究对象不仅包括数字图像，还包括几何图形、拓扑图形等。

形态学图像处理技术是基于形态学思想而发展出来的，可以对数字图像进行缩小、填充、提取轮廓等处理。

形态学图像处理技术的主要实现原理包括腐蚀和膨胀两种操作。

腐蚀是利用结构元素对图像进行的一种缩小操作，它可以使得图像中的细小灰度部分逐渐消失；膨胀则是利用图像进行一种膨胀操作，它可以使图像中的细小灰度部分逐渐增大并扩展到附近像素。

二、形态学图像处理技术的应用场景形态学图像处理技术在许多领域都有广泛应用，例如医学图像分析、汽车驾驶辅助、人脸识别等。

以下将重点介绍几个典型的应用场景。

1、医学图像分析医学图像分析是医学领域重要的研究领域之一，它包括CT、MRI和X光等多种形式。

形态学图像处理技术可以有效的提取出CT图像中的主干血管、肿瘤等重要区域，对于诊断疾病有重要帮助。

2、汽车驾驶辅助在汽车驾驶辅助中，形态学图像处理技术可以有效地提取出车辆周围的区域，这对于车辆原地停车、跟车行车等操作有着重要的作用。

3、人脸识别在人脸识别中，形态学图像处理技术可以提取出人脸的特征数据，这些数据可以用来做人脸比对、活体检测等。

在安防、金融等领域有广泛应用。

三、形态学图像处理技术的优点形态学图像处理技术具有如下优点：1、提高了图像处理效率：形态学图像处理技术可以快速的将图像处理成为我们所需要的形态，提高了图像处理效率。

2、增加了图像处理的准确度：形态学图像处理技术可以将图像中的多余部分进行过滤，使得我们所关注的部分更加突出，增加了图像处理的准确度。

3、可扩展性强：形态学图像处理技术可以应用于不同领域的图像处理中，具有很强的可扩展性。

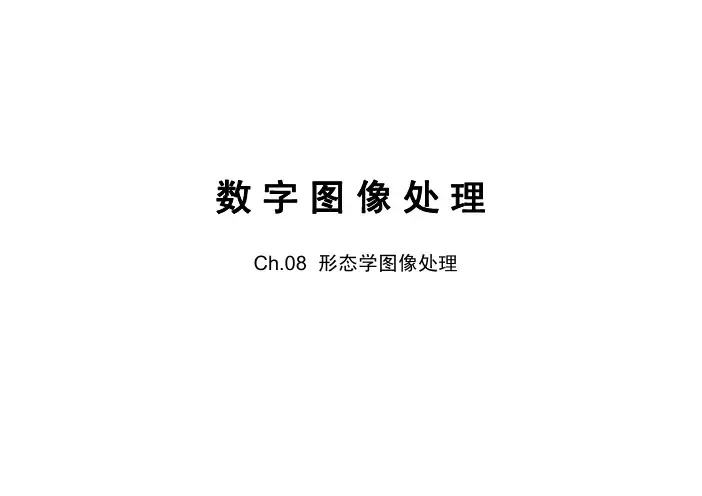

数字图像处理Ch.08 形态学图像处理OUTLINE1.形态学简介2.理论基础——集合论3.形态学基本操作（二值图像）4.二值图像形态学应用5.灰度图像的形态学处理6.彩色图像形态学处理数学形态学简介Morphology：代表生物学的一个分支，研究动植物的形态和结构：如根据形态对动植物分类：动物：偶蹄类，植物：十字花科。

Mathematical Morphology：用集合论研究图像形状和形态变化：利用集合论的一些基本操作研究在一个图像上进行变化，满足应用要求二值图像基本操作，生长（膨胀），收缩（腐蚀）应用形态学去噪、滤波细化、骨架提取特征提取区域填充、图像分割等诞生：数学形态学(Mathematical Morphology)诞生于1964年，是由法国巴黎矿业学院博士生J. Serra 和导师G Matheron，在从事铁矿核的定量岩石学分析及预测其开采价值的研究中提出“击中/击不中变换”，并在理论层面上第一次引入了形态学的表达式，建立了颗粒分析方法。

他们的工作奠定了这门学科的理论基础，如击中/击不中变换、开闭运算、布尔模型及纹理分析器的原型等。

发展1968年4月法国枫丹白露数学形态学研究中心成立¾http://cmm.ensmp.fr/~serra/1960年代后期至1970年代中期，数学形态学主要处理二值图像，产生了多种操作和算法，如击中/击不中变换、膨胀、腐蚀、开、闭、粒度测定、细化、骨架等。

大部分工作在枫丹白露数学形态学研究中心完成；1970 年代后期，数学形态学推广到灰度图像的处理。

诞生了一些新的概念和运算，如形态学梯度、top-hat变换、形态学分水岭算法等。

1980年代至1990年代，数学形态学开始被广泛应用在图像处理领域，解决了许多实际的问题，如消噪、边缘检测、图像分割等1986年J Serra 进一步推广了数学形态学，建立了较完备的数学形态学理论框架，使得数学形态学能够应用在更广泛的领域，如彩色图像处理、视频处理等………元素与集合集合是由元素组成的在二值图像的形态学处理中，集合由一些像素(x,y) 组成。

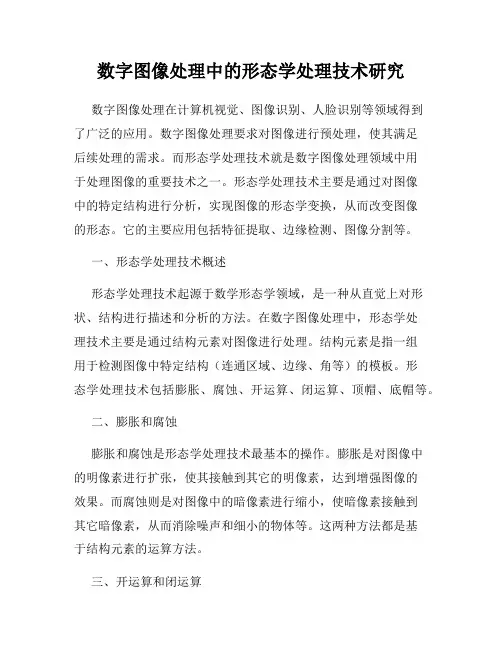

数字图像处理中的形态学处理技术研究数字图像处理在计算机视觉、图像识别、人脸识别等领域得到了广泛的应用。

数字图像处理要求对图像进行预处理，使其满足后续处理的需求。

而形态学处理技术就是数字图像处理领域中用于处理图像的重要技术之一。

形态学处理技术主要是通过对图像中的特定结构进行分析，实现图像的形态学变换，从而改变图像的形态。

它的主要应用包括特征提取、边缘检测、图像分割等。

一、形态学处理技术概述形态学处理技术起源于数学形态学领域，是一种从直觉上对形状、结构进行描述和分析的方法。

在数字图像处理中，形态学处理技术主要是通过结构元素对图像进行处理。

结构元素是指一组用于检测图像中特定结构（连通区域、边缘、角等）的模板。

形态学处理技术包括膨胀、腐蚀、开运算、闭运算、顶帽、底帽等。

二、膨胀和腐蚀膨胀和腐蚀是形态学处理技术最基本的操作。

膨胀是对图像中的明像素进行扩张，使其接触到其它的明像素，达到增强图像的效果。

而腐蚀则是对图像中的暗像素进行缩小，使暗像素接触到其它暗像素，从而消除噪声和细小的物体等。

这两种方法都是基于结构元素的运算方法。

三、开运算和闭运算开运算和闭运算是两种常用的形态学处理方法。

开运算是先腐蚀原始图像，再对所得的图像进行膨胀的操作。

而闭运算则是先膨胀原始图像，再对所得的图像进行腐蚀。

开运算能够消除图像中小区域的噪声和较为细小的物体，使边缘不会过度削弱；而闭运算则能够填补图像中的空洞，使图像更加连续和自然。

四、顶帽和底帽顶帽和底帽也是一种常见的形态学处理方法。

顶帽是原始图像与开运算后的图像之差，它能够检测到凸出的细小特征；而底帽是原始图像与闭运算后的图像之差，它能够检测到凹陷的细小特征。

五、形态学处理技术的应用形态学处理技术在实际应用中可以用于特征提取、边缘检测等。

例如，在数字图像处理中，神经网络需要对图像进行前期的预处理，去除干扰和噪声，才能进行更好的数字化分析。

在这里，形态学处理技术常常用于去除图像中的噪声和干扰，使神经网络更准确地识别图像的内容。

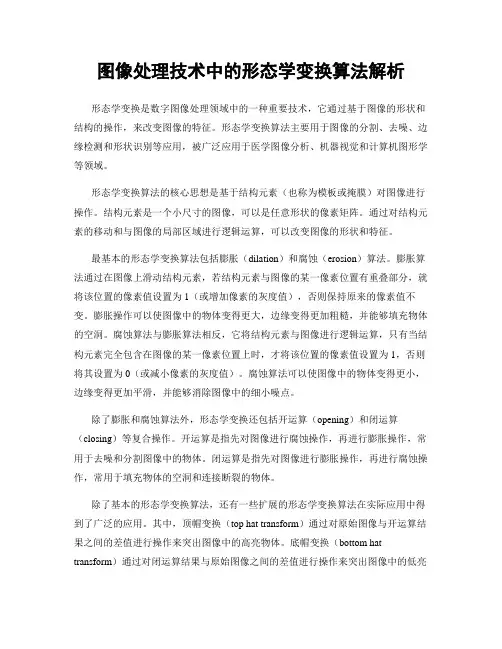

图像处理技术中的形态学变换算法解析形态学变换是数字图像处理领域中的一种重要技术，它通过基于图像的形状和结构的操作，来改变图像的特征。

形态学变换算法主要用于图像的分割、去噪、边缘检测和形状识别等应用，被广泛应用于医学图像分析、机器视觉和计算机图形学等领域。

形态学变换算法的核心思想是基于结构元素（也称为模板或掩膜）对图像进行操作。

结构元素是一个小尺寸的图像，可以是任意形状的像素矩阵。

通过对结构元素的移动和与图像的局部区域进行逻辑运算，可以改变图像的形状和特征。

最基本的形态学变换算法包括膨胀（dilation）和腐蚀（erosion）算法。

膨胀算法通过在图像上滑动结构元素，若结构元素与图像的某一像素位置有重叠部分，就将该位置的像素值设置为1（或增加像素的灰度值），否则保持原来的像素值不变。

膨胀操作可以使图像中的物体变得更大，边缘变得更加粗糙，并能够填充物体的空洞。

腐蚀算法与膨胀算法相反，它将结构元素与图像进行逻辑运算，只有当结构元素完全包含在图像的某一像素位置上时，才将该位置的像素值设置为1，否则将其设置为0（或减小像素的灰度值）。

腐蚀算法可以使图像中的物体变得更小，边缘变得更加平滑，并能够消除图像中的细小噪点。

除了膨胀和腐蚀算法外，形态学变换还包括开运算（opening）和闭运算（closing）等复合操作。

开运算是指先对图像进行腐蚀操作，再进行膨胀操作，常用于去噪和分割图像中的物体。

闭运算是指先对图像进行膨胀操作，再进行腐蚀操作，常用于填充物体的空洞和连接断裂的物体。

除了基本的形态学变换算法，还有一些扩展的形态学变换算法在实际应用中得到了广泛的应用。

其中，顶帽变换（top hat transform）通过对原始图像与开运算结果之间的差值进行操作来突出图像中的高亮物体。

底帽变换（bottom hat transform）通过对闭运算结果与原始图像之间的差值进行操作来突出图像中的低亮物体。

梯度变换（gradient transform）则是通过对原始图像进行膨胀和腐蚀操作，并计算两者之间的差值，来突出图像中的边缘。

数字图像处理中的形态学运算数字图像处理是将数字化的图像进行计算机处理，得到具有特定目标的图像。

图像处理的基本操作包括获取，存储，处理和输出图像。

形态学运算作为重要的数字图像处理操作之一，在形状分析，边缘检测，形态分割等方面有广泛的应用。

本文将详细介绍数字图像处理中的形态学运算。

形态学运算的定义形态学运算是用来描绘和描述图像中形状及其集合的一种方法。

在数字图像处理中，形态学运算主要是针对二值化图像进行的。

其思想主要来自于人类视觉系统对视觉图像的处理。

形态学运算基于几何变换来改变图像形状，其中两个最基本的操作是膨胀和腐蚀。

通过这些操作，可以有效地改变二值图像的形状和结构，以便更好地实现后续的图像处理。

形态学运算的基本操作二值图像是数字图像处理的基础，它只包含黑色和白色两种像素值。

形态学运算在二值图像处理中有着广泛的应用。

其中，最基本的操作是膨胀和腐蚀。

1. 腐蚀运算：腐蚀运算可以使二值图像中较细小的物体或小的空洞消失，从而改变图像的形态。

腐蚀的原理是在图像的每个像素上取邻域内的最小值，并将结果作为原像素的新值。

这样可以使图像中的较小的物体减小尺寸，或将相邻的物体连接在一起。

腐蚀操作对于去除噪声，分割图像等方面都有着重要的作用。

2. 膨胀运算：膨胀运算可以使二值图像中的目标变得更加清晰，从而改变图像的形态。

膨胀的原理是在图像的每个像素上取邻域内的最大值，并将结果作为原像素的新值。

这样可以使物体变大或者连接相邻的物体。

膨胀操作对于填补空洞、装配物融合等方面也有着重要的作用。

3. 开运算：开运算是先进行腐蚀操作，再进行膨胀操作。

开运算可以消除小的物体、噪声和空洞，同时保留大物体的轮廓。

开运算对于减小器官、肿瘤分割等方面都有着重要的作用。

4. 闭运算：闭运算是先进行膨胀操作，再进行腐蚀操作。

闭运算可以填补小的空洞和连接裂缝，同时平滑图像的轮廓。

闭运算对于血管探测和肺部分割等方面都有着重要的作用。

形态学运算的实际应用形态学运算在数字图像处理中有着广泛的应用。

膨胀运算和腐蚀运算
膨胀运算和腐蚀运算是数字图像处理中常用的形态学图像处理技术。

它们是基于图像的形状和结构特征来操作，能够在图像中识别和增强物体的形态。

下面是膨胀运算和腐蚀运算的简要解释：
1. 膨胀运算是对图像进行扩张和增大的一种操作。

它的基本思想是利用一个结构元素在图像中滑动，当结构元素与原始图像上的像素重合时，取结构元素内最大的像素值作为该像素点的新像素值。

因此，膨胀运算可以使目标物体变得更加坚定、更加圆滑，同时可以去除孔洞和内部噪声，使物体形态更加清晰明了。

2. 腐蚀运算是一种对图像进行收缩和缩小的操作。

它的基本思想是利用结构元素在图像上滑动，当结构元素完全覆盖要处理的像素时，取结构元素内最小的像素值作为该像素点的新像素值。

因此，腐蚀运算可以使物体边缘变得更加精细和明显，同时可以消除细节和孤立的小物体，使边缘和形态更加清晰和明了。

总的来说，膨胀和腐蚀是图像处理中常用的两种基本形态学操作，常常配合使用，以达到更好的图像增强、物体分割、形态分析等目的。
