第二讲+数字图像处理中的一些基本概念

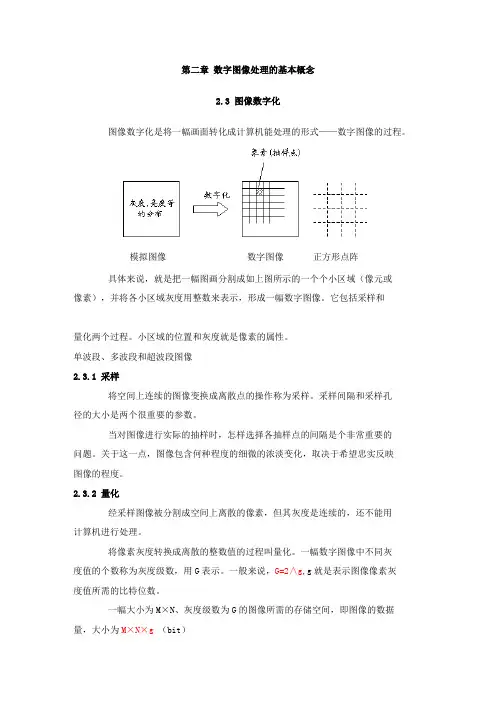

第二章数字图像处理的基本概念2.3 图像数字化图像数字化是将一幅画面转化成计算机能处理的形式——数字图像的过程。

模拟图像数字图像正方形点阵具体来说，就是把一幅图画分割成如上图所示的一个个小区域（像元或像素），并将各小区域灰度用整数来表示，形成一幅数字图像。

它包括采样和量化两个过程。

小区域的位置和灰度就是像素的属性。

单波段、多波段和超波段图像2.3.1 采样将空间上连续的图像变换成离散点的操作称为采样。

采样间隔和采样孔径的大小是两个很重要的参数。

当对图像进行实际的抽样时，怎样选择各抽样点的间隔是个非常重要的问题。

关于这一点，图像包含何种程度的细微的浓淡变化，取决于希望忠实反映图像的程度。

2.3.2 量化经采样图像被分割成空间上离散的像素，但其灰度是连续的，还不能用计算机进行处理。

将像素灰度转换成离散的整数值的过程叫量化。

一幅数字图像中不同灰度值的个数称为灰度级数，用G表示。

一般来说，G=2∧g,g就是表示图像像素灰度值所需的比特位数。

一幅大小为M×N、灰度级数为G的图像所需的存储空间，即图像的数据量，大小为M×N×g（bit）黑白图像:是指图像的每个像素只能是黑或白，没有中间的过渡，故又称为二值图像。

二值图像的像素值为0或1。

例如灰度图像:灰度图像是指每个像素由一个量化的灰度值来描述的图像。

它不包含彩色信息。

彩色图像:彩色图像是指每个像素由R、G、B三原色像素构成的图像，其中R、B、G是由不同的灰度级来描述的。

2.3.3 量化参数与数字化图像间的关系数字化方式可分为均匀采样、量化和非均匀采样、量化。

所谓“均匀”,指的是采样、量化为等间隔。

图像数字化一般采用均匀采样和均匀量化方式。

非均匀采样是根据图象细节的丰富程度改变采样间距。

细节丰富的地方，采样间距小，否则间距大。

非均匀量化是对像素出现频度少的间隔大，而频度大的间隔小。

采用非均匀采样与量化，会使问题复杂化，因此很少采用。

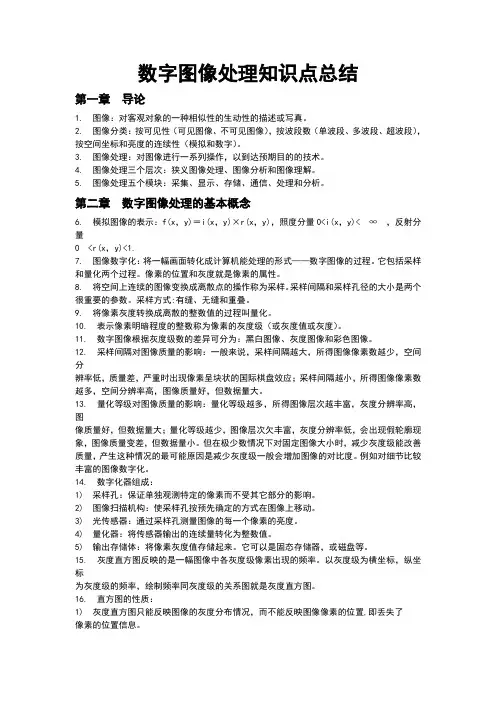

数字图像处理知识点总结第一章导论1.图像：对客观对象的一种相似性的生动性的描述或写真。

2.图像分类：按可见性（可见图像、不可见图像），按波段数（单波段、多波段、超波段），按空间坐标和亮度的连续性（模拟和数字）。

3.图像处理：对图像进行一系列操作，以到达预期目的的技术。

4.图像处理三个层次：狭义图像处理、图像分析和图像理解。

5.图像处理五个模块：采集、显示、存储、通信、处理和分析。

第二章数字图像处理的基本概念6.模拟图像的表示：f(x，y)＝i(x，y)×r(x，y)，照度分量0<i(x，y)<∞，反射分量0<r(x，y)<1.7.图像数字化：将一幅画面转化成计算机能处理的形式——数字图像的过程。

它包括采样和量化两个过程。

像素的位置和灰度就是像素的属性。

8.将空间上连续的图像变换成离散点的操作称为采样。

采样间隔和采样孔径的大小是两个很重要的参数。

采样方式:有缝、无缝和重叠。

9.将像素灰度转换成离散的整数值的过程叫量化。

10.表示像素明暗程度的整数称为像素的灰度级（或灰度值或灰度）。

11.数字图像根据灰度级数的差异可分为：黑白图像、灰度图像和彩色图像。

12.采样间隔对图像质量的影响：一般来说，采样间隔越大，所得图像像素数越少，空间分辨率低，质量差，严重时出现像素呈块状的国际棋盘效应；采样间隔越小，所得图像像素数越多，空间分辨率高，图像质量好，但数据量大。

13.量化等级对图像质量的影响：量化等级越多，所得图像层次越丰富，灰度分辨率高，图像质量好，但数据量大；量化等级越少，图像层次欠丰富，灰度分辨率低，会出现假轮廓现象，图像质量变差，但数据量小。

但在极少数情况下对固定图像大小时，减少灰度级能改善质量，产生这种情况的最可能原因是减少灰度级一般会增加图像的对比度。

例如对细节比较丰富的图像数字化。

14.数字化器组成：1)采样孔：保证单独观测特定的像素而不受其它部分的影响。

2)图像扫描机构：使采样孔按预先确定的方式在图像上移动。

第二章数字图像处理的基本概念第二章数字图像处理的基本概念1.什么是图像对比度？人眼感受的亮度与哪些因素有关？图像对比度是图像中最大亮度B max与最小亮度B min之比。

即C1=B max/B min2.图像数字化包括哪两个过程？它们对数字化图像质量有何影响？采样和量化。

采样间隔越大，所得图像像素数越少，空间分辨率低，质量差，严重时出现像素呈块状的国际棋盘效应；采样间隔越小，所得图像像素越多，空间分辨率高，质量好，但数据量大。

量化等级越多，所得图像层次越丰富，灰度分辨率越高，质量越好，但数据量大；量化等级越少，图像层次欠丰富，灰度分辨率低，质量变差，会出现假轮廓现象，但数据量小。

3.数字化图像的数据量与哪些因素有关？采样间隔越大，量化等级越小，数据量越小；采样间隔越小，量化等级越多，数据量越大。

4.连续图像f(x,y)与数字图像I(r.c)中各量的含义是什么？它们有何联系和区别？5.图像处理按功能分有哪几种形式？按图像处理的输出形式，图像处理的基本功能可分为三种形式。

(1)单幅图像→单幅图像；(2)多福图像→单幅图像；(3)单(或多)幅图像→单幅图像。

6.什么是点处理？你所学算法中有哪些属于点处理？试举3种不同作用的点运算。

在局部处理中，当输出值JP(i,j)值仅与IP(i,j)像素灰度有关的处理称为点处理。

图像对比度增强、图像二值化、灰度的线性变换、线性拉伸等属于点处理。

7.什么是局部处理？你所学算法中有哪些属于局部处理？试举3种不同作用的局部运算。

在对输入图像进行处理时，计算某一像素的小邻域N[IP(i,j)]中的像素值确定，这种处理称为局部处理。

图像的移动平均平滑法、空间域锐化属于局部处理。

8.图像特性包括哪些类型？自然特征：亮度、对比度；人工特征：直方图、频率。

9.什么是窗口处理和模板处理？二者有何区别与联系？对图像中选定矩形区域内的像素进行处理叫做窗口处理；预先准备一个和输入图像IP相同大小的二维数组，存储该区域的信息，然后参照二维数组对输入图像处理，叫做模板处理。

数字图像处理知识点总结第一章导论1.图像：对客观对象的一种相似性的生动性的描述或写真。

2.图像分类：按可见性（可见图像、不可见图像），按波段数（单波段、多波段、超波段），按空间坐标和亮度的连续性（模拟和数字）。

3.图像处理：对图像进行一系列操作，以到达预期目的的技术。

4.图像处理三个层次：狭义图像处理、图像分析和图像理解。

5.图像处理五个模块：采集、显示、存储、通信、处理和分析。

第二章数字图像处理的基本概念6.模拟图像的表示：f(x，y)＝i(x，y)×r(x，y)，照度分量0<i(x，y)<∞，反射分量0<r(x，y)<1.7.图像数字化：将一幅画面转化成计算机能处理的形式——数字图像的过程。

它包括采样和量化两个过程。

像素的位置和灰度就是像素的属性。

8.将空间上连续的图像变换成离散点的操作称为采样。

采样间隔和采样孔径的大小是两个很重要的参数。

采样方式:有缝、无缝和重叠。

9.将像素灰度转换成离散的整数值的过程叫量化。

10.表示像素明暗程度的整数称为像素的灰度级（或灰度值或灰度）。

11.数字图像根据灰度级数的差异可分为：黑白图像、灰度图像和彩色图像。

12.采样间隔对图像质量的影响：一般来说，采样间隔越大，所得图像像素数越少，空间分辨率低，质量差，严重时出现像素呈块状的国际棋盘效应；采样间隔越小，所得图像像素数越多，空间分辨率高，图像质量好，但数据量大。

13.量化等级对图像质量的影响：量化等级越多，所得图像层次越丰富，灰度分辨率高，图像质量好，但数据量大；量化等级越少，图像层次欠丰富，灰度分辨率低，会出现假轮廓现象，图像质量变差，但数据量小。

但在极少数情况下对固定图像大小时，减少灰度级能改善质量，产生这种情况的最可能原因是减少灰度级一般会增加图像的对比度。

例如对细节比较丰富的图像数字化。

14.数字化器组成：1)采样孔：保证单独观测特定的像素而不受其它部分的影响。

2)图像扫描机构：使采样孔按预先确定的方式在图像上移动。
