电缆温度标准电缆是电力系统中不可或缺的一部分，其负责输送电能和信号。
在电缆的使用过程中，温度是一个非常重要的参数，因为高温会影响电缆的导电性能和绝缘性能，甚至会导致火灾等严重后果。
因此，电缆温度标准的制定和遵守对于保障电力系统的安全稳定运行至关重要。
根据国家标准，电缆的温度标准主要包括导体温度标准和环境温度标准。
导体温度标准是指电缆导体在正常工作条件下所能承受的最高温度，一般用℃（摄氏度）来表示。
环境温度标准是指电缆所处环境的最高温度，也用℃来表示。
这两个标准的制定是为了保证电缆在正常工作条件下不会因温度过高而损坏，同时也考虑了电缆的散热和周围环境的影响。
根据不同的电缆类型和用途，电缆温度标准也有所不同。
一般来说，低压电缆的导体温度标准为70℃，环境温度标准为40℃；中压电缆的导体温度标准为90℃，环境温度标准为50℃；高压电缆的导体温度标准为105℃，环境温度标准为70℃。
这些标准是根据电缆的材料、结构、敷设方式等因素综合考虑而制定的，旨在保证电缆在正常工作条件下不会因温度过高而损坏，同时也保证了电缆的安全可靠运行。
在实际工程中，为了保证电缆温度标准的合理性和有效性，需要进行严格的温度计算和监测。
首先，需要对电缆的导体进行热稳定性计算，确定其在额定电流下的温升情况，以此来验证电缆的导体温度标准是否合理。
其次，需要对电缆的敷设环境进行温度监测，确保环境温度不会超过标准要求。
最后，需要对电缆的运行状态进行实时监测，及时发现温度异常情况并采取相应的措施，以保证电缆的安全可靠运行。
总之，电缆温度标准的制定和遵守对于保障电力系统的安全稳定运行至关重要。
在实际工程中，需要根据电缆的类型和用途，合理制定和严格遵守相应的温度标准，并进行温度计算和监测，以保证电缆在正常工作条件下不会因温度过高而损坏，同时也保证了电缆的安全可靠运行。
希望本文能够为相关工程技术人员提供一些参考和帮助，促进电缆温度标准的合理制定和有效实施。
额定电压8.7/15KV及以下交联聚乙烯绝缘电力电缆（YJV22-8.7/10KV-3×70）1、总则本技术规范书的使用范围，适用于供电工程8.7/15KV及以下交联聚乙烯绝缘电力电缆。
它包括10KV交联聚乙烯绝缘电力电缆的性能、结构、制造、出厂试验、包装和运输和质量保证等各方面的技术要求。
本产品适用于交联额定电压10KV及以下动力装置及电力线路中传输电能用，广泛用于冶金、电力、石化企业和城市电网建设。
2、技术标准厂方提供的所有电缆除须满足各类电缆的标准、规范外，还应满足下列标准和规范：－ GB/T12706-2008 额定电压35KV及以下铜芯、铝芯交联聚乙烯绝缘电力电缆－ GB311 高压输变电设备的绝缘配合－ GB/T 3956-2008 电力电缆铜、铝导电线芯－ GB/T 2951-2008 电缆绝缘和护套材料通用试验方法－ GB/T 2952-2008 电缆外护套－ GB/T 3048-2007 电线电缆电气性能－ GB/T 6995-2008 电线电缆识别标志方法－ GB/T 7354 局部放电测量－ IEC 60287 有关电缆载流量计算的标准－ IEC 60502 额定电压1KV（Um=1.2KV）到30KV（Um=36KV）挤包绝缘电力电缆及其附件－ DL 401 高压电缆选用导则－ JB/T 8137-1999 电线电缆交货盘－ YB∕T 024-2008 铠装电缆用钢带－ GB／T 11091-2005 电缆用铜带－ GB 3082-1984铠装电缆用镀锌低碳钢丝－ GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验－ GB/T12666-2008单根电线电缆燃烧试验方法－ GB/T 19666-2005 阻燃和耐火电缆通则3、产品使用的环境及条件3.1 使用环境及使用特性：安装位置：室内/室外电缆沟或电缆廊道海拔高度：≤1000米室外极端最低/最高气温： - 4 0 ℃ / 5 0 ℃最大24小时温差：20℃室外平均相对温度： 9 0 %地震烈度： 8度敷设条件：直埋或沟道敷设，电缆敷设时的电缆本体及环境温度不低于0℃，电缆导体长期允许工作温度90℃，电缆导体短路时最高温度不超过250℃，短路时间最长为5秒，电缆敷设不受落差限制。
各种电线电缆参数大全公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]塑料绝缘电力电缆本产品用于额定电压1KV的线路中,供输配电能之用（阻燃电缆适用于高层建筑、地铁、发电站、大型工矿企业等电缆敷设密度大，防火要求严格的地方）。
交联聚乙烯绝缘电力电缆执行标准：交联聚乙烯绝缘电力电缆性能符合－1991等效采用IEC60502－1997，阻燃性能符合－1990等效采用IEC332－1992。
（阻燃性能要求不适用于非阻燃型电缆）使用特性：电缆的额定工作电压U0/U 1KV；试验电压（持续时间≤5min）；电缆导体长期工作温度≤90℃；短路时（持续时间≤5s）电缆导体温度≤250℃；敷设电缆时最小弯曲半径单芯电缆应≥电缆外径的20倍，多芯电缆应≥电缆外径的15倍；电缆敷设时环境温度≥0℃，低于0℃时，预先加温，敷设时不受落差限制。
型号及名称注：阻燃型电缆型号前加“ZR”；耐火型电缆型号前加“NH”；无卤低烟型电缆型号前加“WD”。
性能参数：不同土壤热阻系数下的载流量修正系数（土壤热阻系数：PT=）不同环境温度下的载流量修正系数（空气为40℃，土壤为25℃）电缆导体电阻、绝缘电阻、参考载流量交联聚乙烯绝缘聚氯乙烯护套电力电缆外径交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆外径聚氯乙烯绝缘护套电力电缆执行标准：交联聚乙烯绝缘电力电缆性能符合－1991等效采用IEC60502－1997，阻燃性能符合－1990等效采用IEC332－1992。
（不适用于非阻燃型电缆）使用特性：电缆的额定工作电压U0/U 1KV；试验电压（持续时间≤5min）；电缆导体长期工作温度≤70℃；短路时（持续时间≤5s）电缆导体温度≤160℃；敷设电缆时最小弯曲半径单芯电缆应≥电缆外径的10倍，铠装电缆应≥电缆外径的12倍。
电缆敷设时环境温度≥0℃，低于0℃时，预先加温，敷设时不受落差限制。
型号及名称注：阻燃型电缆型号前加“ZR”；耐火型电缆型号前加“NH”；无卤低烟型电缆型号前加“WD”。
铜芯YJV YJV 22YJV 325、产品规格及技术参数：① 电缆规格如表2② 电缆技术参数如表5-表16表2交联聚乙烯绝缘电力电缆（GB12706.3-91）电缆型号如表1。
4、结构简图：8、钢带铠装单芯无铠装电缆 型号：YJV、YJLV 三芯钢带铠装电缆 型号：YJV22 YJL V222、使用特性：①电缆导体的最高额定温度为90℃。
②短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃。
③敷设电缆时的环境温度应不低于0℃，其最小弯曲半径为：单芯电缆R＝20（D+d）±0.5％,mm；1、用途：型号电力电缆(交联、铠装）YJV22、YJV22电缆线交联聚乙烯绝缘电力电缆额定电压KV交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆7、隔离套（内护层）铝芯YJLV YJLV 22YJLV 32交联聚乙烯绝缘钢带铠装氯乙烯护套电力电缆9、聚氯乙烯外护套三芯我铠装电缆 型号：YJV、YJLV主要用途敷设于室内，隧道、电缆沟及管道中，也可埋在松散的土壤中，电缆能承受一定的敷设牵引适用于室内、隧道、电缆沟及地下直埋敷设，电缆能承受机械外力作用，但不能承受大的拉力适用于高落差区，电缆能承受机械外力和相当的拉力1、导体2、导体屏蔽3、交联聚乙烯绝缘4、绝缘屏蔽5、金属屏蔽交联聚乙烯绝缘聚氯乙烯护套电力电缆6、填充适用于固定敷设在交流50Hz，额定电压35kv及以下的输配电线路上作输送电能用。
多芯电缆R=15（D+d）±0.5％,mm。
式中：D－－－－电缆的实际外径，mm；d－－－－电缆导体的实际外径，mm。
3、型号：名称标称截面mm 2表13 YJV22 、YJLV22 、-6/6，6/10KV三芯交联聚乙烯绝缘钢带铠装电力电缆绝缘标称厚度mm 近似外径mm 近似重量kg/km YJV 22YJLV 222550351209570185150642719835YJLV 223002403524.58764.51209570标称截面mm 2表14 YJV、YJLV—8.7/10，8.7/15KV单芯交联聚乙烯绝缘电力电缆绝缘标称厚度mm 近似外径mm 近似重量kg/km YJV 2274439251500351854.54.525.810334.529.315814.527.51287504.52539.72686198037.326713280170250 4.54.5标称截面mm 2表15 YJV、YJLV-8.7/10,8.7/15KV三芯交联聚乙烯绝缘电力电缆绝缘标称厚度mm 近似外径mm 1453196448.2251209570300240300240185150340353.23887标称截面mm 2表16 YJV22 、YJL V22-8.7/10,8.7/15KV三芯交联聚乙烯绝缘钢带铠装电力电缆绝缘标称厚度mm 近似外径mm 近似重量kg/kmYJV 22YJLV 2235 3.451.1399430493.447.9341427083.445.5294424473.468837953923.464.1717447823.459590640643.454.9488435235793.41410880474.523.5253.482.31170569603.471.6965259874.545.822571760YJLV 22近似重量kg/kmYJV 2212999694.531.5193811434.534.922924.563.76091369926644.558.7492730854.555.140254.551.2320922654.5811231464174.576.11030855634.570.9839147274.567.3717141834.550.829064.53182①电缆交货长度不小于100米，计量误差为±0.5％,mm。
4、电线电缆技术参数表4.1、1kV电缆技术参数和性能要求运行条件系统标称电压和频率：（1）0.6/1kV，50Hz（2）DC1000V系统接地方式：中性点直接接地系统。
环境条件:环境温度：-32.2℃～+40℃。
敷设条件:敷设环境有直埋、管槽、排管、沟道、隧道、桥架、竖井等多种方式。
地下敷设时电缆局部可能完全浸于水中。
运行要求电缆导体的长期最高额定温度：交联聚乙烯为90℃。
短路时（不小于5S）电缆导体的最高温度不超过：交联聚乙烯为250℃。
电缆最小弯曲半径应满足：多芯电缆≤12D。
其中D为电缆外径。
电缆地下敷设时需满足局部可能完全浸于水中的运行要求。
技术要求本次采购的0.6/1kV铠装交联聚乙烯绝缘电力电缆，其技术参数除应符合GB/T 12706.1-2008的要求以外，还应满足本标书以下要求。
（1）导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边，无凸起或断裂的单线，并符合GB/T3956-1997标准。
铜导体材料为无氧圆铜杆（铜的纯度≥99.9%），并注明铜杆的来源地。
（2）聚乙稀电力电缆绝缘层应为挤包制成，交联聚乙烯电力电缆绝缘层应为添加交联剂后挤包交联而成。
绝缘标称厚度应符合GB/T 12706.1-2008的规定，绝缘层的横断面上应无目力可见的气泡和沙眼等缺陷，禁止使用翻新料。
（3）钢带铠装应采用双层镀锌钢带，钢带应采用具有商品质量认可的热轧或冷轧钢带，绕包应圆整光滑。
（投标时应注明镀锌）（4）电力电缆的外护套性能符合现行国家标准要求。
（5）成品电缆的表面应连续、清晰地印刷厂名、型号规格、电压、制造年份、计米长度标志。
（6）承包方应用铁木结构电缆盘。
电缆盘应能承受所有在运输，现场搬运或在任何气象条件下户外至少储存3年期间可能遭受的外力作用。
并且电缆盘应承受在安装或处理电缆时所可能遭受的外作用力不会损伤电缆及盘本身。
电缆盘筒体最小直径应符合电缆最小弯曲半径。
1kV电缆技术参数表承包方根据以下表格填写规格参数4.2、10kV交流电缆技术性能要求基本要求电缆外皮上以0米起点，以1米为单位打上长度标尺及型号规格、电压等级等参数，且能保证不易磨掉。
塑料绝缘电力电缆本产品用于额定电压1KV的线路中,供输配电能之用（阻燃电缆适用于高层建筑、地铁、发电站、大型工矿企业等电缆敷设密度大，防火要求严格的地方）。
交联聚乙烯绝缘电力电缆执行标准：交联聚乙烯绝缘电力电缆性能符合－1991等效采用IEC60502－1997，阻燃性能符合－1990等效采用IEC332－1992。
（阻燃性能要求不适用于非阻燃型电缆）使用特性：电缆的额定工作电压U0/U 1KV；试验电压（持续时间≤5min）；电缆导体长期工作温度≤90℃；短路时（持续时间≤5s）电缆导体温度≤250℃；敷设电缆时最小弯曲半径单芯电缆应≥电缆外径的20倍，多芯电缆应≥电缆外径的15倍；电缆敷设时环境温度≥0℃，低于0℃时，预先加温，敷设时不受落差限制。
型号及名称注：阻燃型电缆型号前加“ZR”；耐火型电缆型号前加“NH”；无卤低烟型电缆型号前加“WD”。
性能参数：不同土壤热阻系数下的载流量修正系数（土壤热阻系数：PT=）不同环境温度下的载流量修正系数（空气为40℃，土壤为25℃）电缆导体电阻、绝缘电阻、参考载流量交联聚乙烯绝缘聚氯乙烯护套电力电缆外径交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆外径聚氯乙烯绝缘护套电力电缆执行标准：交联聚乙烯绝缘电力电缆性能符合－1991等效采用IEC60502－1997，阻燃性能符合－1990等效采用IEC332－1992。
（不适用于非阻燃型电缆）使用特性：电缆的额定工作电压U0/U 1KV；试验电压（持续时间≤5min）；电缆导体长期工作温度≤70℃；短路时（持续时间≤5s）电缆导体温度≤160℃；敷设电缆时最小弯曲半径单芯电缆应≥电缆外径的10倍，铠装电缆应≥电缆外径的12倍。
电缆敷设时环境温度≥0℃，低于0℃时，预先加温，敷设时不受落差限制。
型号及名称注：阻燃型电缆型号前加“ZR”；耐火型电缆型号前加“NH”；无卤低烟型电缆型号前加“WD”。
技术指标：导体直流电阻与相同截面的交联电缆相同；成品电缆绝缘电阻换算到20℃≥36.7 MΩ.km；室温下经受交流50Hz，试验通过。
一、产品标准本产品按GB5023-1997《额定电压450/750V及以下聚氯乙稀绝缘电缆》、JB8734-1998《额定电压450/750V 及以下聚氯乙稀绝缘电缆电线和软线》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
二、适用范围本产品分别适用于额定电压450/750V及以下的动力装置、固定布线及挠性连接电器之用。
三、使用特性●额定电压U。
/U为450/750V、300/500V和300/300V。
●电缆导体的允许长期最高工作温度：60227IEC07(BV-90)…………………………90℃60227IEC08(BV-90)…………………………90℃其它型号For other types …………………70℃●电缆敷设时环境温度应不低于0℃●电缆弯曲半径：D≤25mm (4)D＞25mm (6)（D-电缆外径）四、电缆型号型号名称标准60227IDC01(BV)一般用途单芯硬导体无护套电缆GB5023-1997IEC60227-199760227IDC02(RV)一般用途单芯软硬导体无护套电缆六、结构尺寸及主要技术参数60227IEC01(BV)一般用途单芯硬导体无护套电缆导体标称截面mm2导体种类绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km不镀金属镀金属1.51.52.5 1210.70.70.83.33.43.919.4120.1330.7412.112.17.4112.212.27.560.0110.0100.0102.5 4 4 6 6 10 10 16 25 35 50 70 95 120 150 185 240 300 40021212222222222222220.80.80.80.80.81.01.01.01.21.21.41.41.61.61.82.02.22.42.64.24.44.84.95.46.46.88.09.811.013.015.017.019.021.023.526.529.533.532.645.447.164.866.7107.9113.0170.4267.7361.3490.2690.7954.21190.31464.61835.62402.33005.43828.07.414.614.613.083.081.831.831.150.7270.5240.3870.2680.1930.1530.1240.0910.07540.06010.04707.564.704.703.113.111.841.841.160.7340.5290.3910.2700.1950.1540.1260.1000.07620.06070.04750.0090.00850.00770.00700.00650.00700.00650.00500.00500.00400.00450.00350.00350.00320.00320.00320.00320.00300.002860227IDC02(RV)一般用途单芯软硬导体无护套电缆导体标称截面mm2导体种类绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km不镀金属镀金属1.52.5 4 6 10 16 25 35 50 70 95 120 150 185 2405555555555555550.70.80.80.81.01.01.21.21.41.41.61.61.82.02.23.54.24.86.37.68.811.012.514.517.019.021.023.526.029.519.9430.9546.8067.82121.11173.44268.69370.00526.86727.80959.511201.851508.251844.522420.5613.37.984.953.301.911.210.7800.5540.3860.2720.2060.1610.1290.1060.080113.78.215.093.391.951.240.7950.5650.3930.2770.2100.1640.1320.1080.08170.0100.0090.0070.0060.00560.00460.00440.00380.00370.00320.00320.00290.00290.00290.002860227IDC05(BV)内部布线用导体温度为70℃的单芯实心导体无护套电缆导体标称截面mm2导体种类绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km不镀金属镀金属0.5 0.75 11110.60.60.62.42.62.88.0810.5513.2836.024.518.136.724.818.20.0150.0120.01160227IDC06(RV)内部布线用导体温度为70℃的单芯软导体无护套电缆导体标称截面mm2导体种类绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km不镀金属镀金属0.5 0.75 15550.60.60.62.42.62.88.3411.0813.7339.026.019.540.126.720.00.0130.0110.01060227IDC07(BV-90)内部布线用导体温度为90℃的单芯实心导体无护套电缆导体标称截面mm2导体种类绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km不镀金属镀金属0.5 0.75 11.52.5111110.60.60.60.70.82.42.62.83.33.98.0410.5513.2819.4130.7436.024.518.112.17.4136.724.818.212.27.560.0150.0130.0120.0110.00960227IDC08(BV-90)内部布线用导体温度为90℃的单芯软导体无护套电缆导体标称截面mm2导体种类绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km不镀金属镀金属0.5 0.75 11.52.5555550.60.60.60.70.82.62.83.03.54.28.3411.0813.7319.8830.9539.026.019.513.37.9840.126.720.013.78.210.0130.0120.0100.0090.00960227IDC10(BVV)轻型聚氯乙稀护套电缆导体标称截面mm2导体种类绝缘厚度mm护套厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km不镀金属镀金属2×1.510.7 1.210.084.9312.112.20.01120.7 1.210.589.1312.112.20.010 2×2.510.8 1.211.5116.997.417.560.01020.8 1.212.0124.847.417.560.009 2×410.8 1.212.5154.02 4.61 4.700.008520.8 1.213.0162.49 4.61 4.700.0077 2×610.8 1.213.5201.43 3.08 3.110.007020.8 1.214.0211.74 3.08 3.110.0065 2×101 1.0 1.416.5342.84 1.83 1.840.00702 1.0 1.417.5354.15 1.83 1.840.0065 2×162 1.0 1.420.0481.24 1.15 1.160.00522×252 1.2 1.424.0717.820.7270.7340.0050 2×352 1.2 1.627.5955.570.5240.5290.004410.7 1.210.5105.8612.112.20.011 3×1.520.7 1.211.0110.8212.112.20.01010.8 1.212.0149.347.417.560.010 3×2.520.8 1.212.5159.027.417.560.00910.8 1.213.0201.04 4.61 4.700.0085 3×420.8 1.213.5211.19 4.61 4.700.007710.8 1.414.5278.69 3.08 3.110.0070 3×620.8 1.415.5291.56 3.08 3.110.00651 1.0 1.417.5457.60 1.83 1.840.0070 3×102 1.0 1.419.5472.47 1.83 1.840.0065 3×162 1.0 1.421.5652.85 1.15 1.160.0052 3×252 1.2 1.426.0985.180.7270.7340.0050 3×352 1.2 1.629.01316.420.5240.5290.004410.7 1.211.5129.9212.112.20.011 4×1.520.7 1.212.0137.0212.112.20.01010.8 1.213.0185.917.417.560.010 4×2.520.8 1.213.5199.737.417.560.00910.8 1.414.5264.06 4.61 4.700.0085 4×420.8 1.415.0280.00 4.61 4.700.007710.8 1.416.0352.25 3.08 3.110.0070 4×620.8 1.417.0372.18 3.08 3.110.00651 1.0 1.419.0589.31 1.83 1.840.0070 4×102 1.0 1.420.5614.24 1.83 1.840.0065 4×162 1.0 1.423.5848.16 1.15 1.160.0052 4×252 1.2 1.627.51309.680.7270.7340.0050 4×352 1.2 1.632.01724.190.5240.5290.004410.7 1.212.0155.0912.112.20.011 5×1.520.7 1.212.5163.6312.112.20.01010.8 1.214.0223.987.417.560.010 5×2.520.8 1.214.5240.807.417.560.00910.8 1.416.0319.08 4.61 4.700.0085 5×420.8 1.417.0338.37 4.61 4.700.007710.8 1.417.5428.24 3.08 3.110.0070 5×620.8 1.418.5452.40 3.08 3.110.00651 1.0 1.421.0721.03 1.83 1.840.0070 5×102 1.0 1.422.0750.19 1.83 1.840.00655×162 1.0 1.626.01063.16 1.15 1.160.0052 5×252 1.2 1.631.51612.390.7270.7340.0050 5×352 1.2 1.635.02127.770.5240.5290.004460227IDC42(RVB)扁型无护套软线芯数和导体标称截面导体种类绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km不镀金属镀金属2×0.5 2×0.75660.80.83.0×6.03.2×6.420.4026.0939.026.040.126.70.0160.01460227IDC52(RVV)轻型聚氯乙稀护套软线芯数和导体标称截面导体种类绝缘厚度mm护套厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km60227IDC53(RVV)普通聚氯乙稀护套软线芯数和导体标称截面导体种类绝缘厚度mm护套厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km不镀金属镀金属2×0.75 2×1 2×1.55550.60.60.70.80.80.87.68.09.049.2456.5974.6026.019.513.326.720.013.70.0110.0100.0102×2.5 *2×4 *2×6 3×0.753×13×1.5 3×2.5 *3×4 *3×6 4×0.754×14×1.5 4×2.5 *4×4 *4×6 5×0.755×15×1.5 5×2.5 *5×4 *5×6 *6×0.7555555555555555555555550.80.80.80.60.60.70.80.80.80.60.60.70.80.80.80.60.60.70.80.80.80.61.01.11.20.80.80.91.11.11.20.80.91.01.11.11.20.90.91.11.21.21.30.911.012.414.68.08.49.812.013.215.68.69.411.013.014.417.19.610.012.014.015.618.510.2113.45159.13224.8861.2371.2799.30150.53207.94295.0775.1291.72127.54187.60262.19373.2693.53109.73157.85231.99324.95462.32107.087.984.953.3026.019.513.37.984.953.3026.019.513.37.984.953.3026.019.513.37.984.953.3026.08.215.093.3926.720.013.78.215.093.3926.720.013.78.215.093.3926.720.013.78.215.093.3926.70.0090.0070.0060.0110.0100.0100.0090.0070.0060.0110.0100.0100.0090.0070.0060.0110.0100.0100.0090.0070.0060.011*6×1 *6×1.5 *6×2.5*6×4*6×6 *7×0.75*7×1 *7×1.5 *7×2.5*7×4*7×6 *10×0.75 *10×1 *10×1.5 *10×2.5 *10×4 *10×6 *12×0.75 *12×1 *12×1.5 *12×2.5 *12×455555555555555555555550.60.70.80.80.80.60.60.70.80.80.80.60.60.70.80.80.80.60.60.70.80.80.91.01.11.21.40.90.91.01.11.21.40.90.91.01.11.21.41.11.11.21.41.510.712.514.916.920.310.410.912.515.017.120.513.514.216.319.322.116.514.014.916.919.922.8126.09176.44261.82377.24545.26114.88136.04190.98284.93413.63596.97172.94204.16284.90430.41618.77889.08193.54235.50321.72487.87706.2519.513.37.984.953.3026.019.513.37.984.953.3026.019.513.37.984.953.3026.019.513.37.984.9520.013.78.215.093.3926.720.013.78.215.093.3926.720.013.78.215.093.3926.720.013.78.215.090.0100.0100.0090.0070.0060.0110.0100.0100.0090.0070.0060.0110.0100.0100.0090.0070.0060.0110.0100.0100.0090.007*12×6 *14×0.75 *14×1 *14×1.5 *14×2.5 *14×4 *14×6 *16×0.75 *16×1 *16×1.5 *16×2.5 *16×4 *16×6 *19×0.75 *19×1 *19×1.5 *19×2.5 *19×4 *19×6 *24×0.75 *24×1 *24×1.555555555555555555555550.80.60.60.70.80.80.80.60.60.70.80.80.80.60.60.70.80.80.80.60.60.71.71.11.21.21.41.51.71.21.21.41.71.71.71.51.51.71.71.71.81.21.31.427.414.815.818.121.124.328.815.316.319.122.125.530.216.317.119.923.726.931.919.220.223.51014.52225.53273.92381.69566.82830.341166.02246.61300.67436.64638.98937.641319.83289.10345.34493.43756.981086.281532.84384.99457.68648.443.3026.019.513.37.984.953.3026.019.513.37.984.953.3026.019.513.37.984.953.3026.019.513.33.3926.720.013.78.215.093.3926.720.013.78.215.093.3926.720.013.78.215.093.3926.720.013.70.0060.0110.0100.0100.0090.0070.0060.0110.0100.0100.0090.0070.0060.0110.0100.0100.0090.0070.0060.0110.0100.010*24×2.5 *24×4 *24×65550.80.80.81.51.71.727.331.037.3952.111369.821953.477.984.953.308.215.093.390.0090.0070.006*－－可根据用户需要供货BV 300/500V 铜芯聚氯乙稀绝缘电线导体标称截面mm2绞合导体中单线最少根数绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km铜芯镀锡铜芯0.75 1770.60.62.62.811.1513.9924.518.124.818.20.0140.013BLV 450/750V 铝芯聚氯乙稀绝缘电线导体标称截面mm2绞合导体中单线最少根数绝缘厚度mm平均外径上限mm电缆近似重量kg/km铝导体最大电阻Ω/km最小绝缘电阻MΩ.km2.5 4 6 10 11170.80.80.81.03.94.45.06.715.5121.1328.2749.9312.17.414.613.080.0100.00850.00700.006516 25 35 50 70 95 120 150 185 240 300 400 *500 *63077719191937373761616161911.01.21.21.41.41.61.61.72.02.22.42.62.83.07.89.710.912.814.617.118.820.923.326.629.633.236.640.870.80110.24143.30193.85263.29362.46440.93545.00683.20886.251105.541397.911743.562183.941.911.200.8680.6410.4430.3200.2530.2060.1640.1250.1000.0778--0.00500.00500.00400.00450.00350.00350.00320.00320.00320.00320.00300.0028--*－－可根据用户需要供货BVR 450/750V 铜芯聚氯乙稀绝缘软电缆导体标称截面mm2绞合导体中单线最少绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km根数铜芯镀锡铜芯2.5 4 6 10 16 25 35 50 70 *95 *120 *150 *185 *24019191949499813313318925925970370312200.80.80.81.01.01.21.21.41.41.61.61.82.02.24.14.85.36.88.110.211.713.916.018.119.822.425.027.832.1247.5768.48121.35174.58285.52376.73517.43719.28979.001206.141523.931895.952390.607.414.613.081.831.150.7270.5240.3870.268-----7.564.703.111.841.160.7340.5290.3910.270-----0.0110.0090.00840.00720.00620.00580.00520.00510.0045-----*－－可根据用户需要供货BVV 300/500V 铜芯聚氯乙稀绝缘聚氯乙稀护套圆型电缆导体标称截面mm2绞合导体中单线最少根数绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km铜芯镀锡铜芯0.751.01.52.5 2.5 4 4 6 6 1011117171770.60.60.70.80.80.80.80.80.81.00.80.80.80.80.80.90.90.90.90.920.8724.1631.8545.2647.9863.9766.8585.3288.70140.1424.518.112.17.417.414.614.613.083.081.8324.818.212.27.567.564.704.703.113.111.840.0120.0110.0110.0100.0090.00850.00770.00700.00650.0065BLVV 300/500V 铝芯聚氯乙稀绝缘聚氯乙稀护套圆型电缆导体标称截面mm2绞合导体中单线最少根数绝缘厚度mm护套厚度mm平均外径上限mm电缆近似重量kg/km铝导体最大电阻Ω/km最小绝缘电阻MΩ.km2.5 1 0.8 0.8 5.7 30.04 12.1 0.0104 6 101170.80.81.00.90.90.96.57.18.839.7148.8477.117.414.613.080.00850.00700.0065BVVB 300/500V 铜芯聚氯乙稀绝缘聚氯乙稀护套扁型电缆导体标称截面mm2绞合导体中单线最少根数绝缘厚度mm护套厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km铜芯镀锡铜芯2×0.75 2×1.0 2×1.5 2×2.5 2×4 2×4 2×6 2×6 2×10 3×0.75 3×1.0 3×1.51111171771110.60.60.70.80.80.80.80.81.00.60.60.70.90.90.91.01.01.01.11.11.20.90.90.94.6×7.14.8×7.48.3×8.56.2×10.16.7×11.16.7×11.18.5×12.57.5×12.59.5×16.24.6×9.64.8×10.15.3×11.738.5144.9960.1288.43122.53128.06168.88175.63281.4455.2163.9686.3224.518.112.17.414.614.613.083.081.8324.518.112.124.818.212.27.564.704.703.113.111.8424.818.212.20.0120.0110.0110.0100.00850.0080.00700.00650.00650.0120.0110.0113×2.5 3×4 3×4 3×6 3×6 3×101171770.80.80.80.80.81.01.01.01.01.11.11.26.2×14.07.0×15.87.0×15.87.8×18.27.8×18.29.5×23.0127.79183.07191.41246.64256.44412.907.414.614.613.083.081.837.564.704.703.113.111.840.0100.00850.0080.00700.00650.0065BLVVB 300/500V 铝芯聚氯乙稀绝缘聚氯乙稀护套扁型电缆导体标称截面mm2绞合导体中单线最少根数绝缘厚度mm护套厚度mm平均外径上限mm电缆近似重量kg/km铝导体最大电阻Ω/km最小绝缘电阻MΩ.km2×2.5 2×4 2×4 2×6 2×6 2×10 3×2.5 3×4117177110.80.80.80.80.81.00.80.81.01.01.01.11.11.21.01.06.2×10.16.7×11.16.7×11.17.5×12.57.5×12.59.5×16.26.2×14.07.0×15.857.9873.9977.8195.91100.75155.1582.11110.2612.17.41-4.61-3.0812.17.410.0100.00850.0080.00700.00650.00650.0100.00853×4 3×6 3×6 3×1071770.80.80.81.01.01.11.11.27.0×15.87.8×18.27.8×18.29.5×23.0116.03137.19144.11223.47-4.61-3.080.0080.00700.00650.0065RVS 300/300V 铜芯聚氯乙稀绝缘绞型连接用软电缆导体标称截面mm2绞合导体中单线最少根数绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km铜芯镀锡铜芯2×0.5 2×0.750.160.160.80.86.06.222.0328.1839.026.040.126.70.0160.014RVP、RVP-90 300/300V 铜芯聚氯乙稀绝缘屏蔽软电线、铜芯耐热90℃聚氯乙稀绝缘屏蔽软电线芯数和导体标称截面mm2导体中单线最大直径mm绝缘厚度mm屏蔽铜丝直径mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km铜芯镀锡铜芯1×0.08 1×0.12 1×0.2 1×0.3 1×0.4 1×0.5 1×0.75 1×1.0 1×1.5 1×2.5 *1×4 *1×6 2×0.08 2×0.12 2×0.2 2×0.3 2×0.4 2×0.5 2×0.75 2×1.0 2×1.5 *2×2.50.130.160.160.160.160.210.210.210.260.260.310.310.130.160.160.160.160.210.210.210.260.260.40.40.40.50.50.50.50.60.60.70.80.80.40.40.40.50.50.50.50.60.60.70.100.100.100.100.150.150.150.150.150.150.150.150.100.100.100.100.150.150.150.150.150.151.92.02.22.63.03.13.43.84.14.95.76.73.33.53.94.85.25.46.05.87.48.75.015.777.159.3011.0012.3515.4619.9625.5542.4062.4384.1711.7513.5016.6626.3630.5833.8841.3652.7866.03101.6624715892.369.248.239.026.019.513.37.98--24715862.369.248.239.026.019.513.3-25416395.071.249.640.126.720.013.78.21--25416395.071.249.640.126.720.013.7-0.0180.0160.0130.0140.0130.0120.0100.0100.0090.008--0.0180.0160.0130.0140.0130.0120.0100.0100.009-*2×40.310.80.1510.2141.18-- -*－－可根据用户需要供货RVVP300/300V 铜芯聚氯乙稀绝缘屏蔽聚氯乙稀护套软电缆芯数和导体标称截面mm2导体中单线最大直径mm绝缘厚度mm屏蔽铜丝直径mm护套厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km铜芯镀锡铜芯1×0.3 1×0.4 1×0.5 1×0.75 1×1.0 1×1.5 1×1.25 *1×4 *1×60.160.160.210.210.210.260.260.310.310.50.50.50.50.60.60.70.80.80.100.100.100.100.100.100.150.150.150.40.40.40.40.60.60.60.80.83.53.73.84.14.95.26.07.18.214.4616.4417.9921.5030.2536.6455.9283.60107.5469.248.239.026.019.513.37.98--71.249.640.126.720.013.78.21--0.0140.0130.0120.0100.0100.0090.008--2×0.30.160.50.150.6 6.240.1669.271.20.0143×1.0 3×1.5 *3×2.5 4×0.3 4×0.4 *4×0.5 *4×0.75 *4×1 *4×1.5 *4×2.5 5×0.3 5×0.4 *5×0.5 *5×0.75 *5×1 *5×1.5 *5×2.5 6×0.3 6×0.4 *6×0.5 *6×0.75 *6×10.210.260.260.160.160.210.210.210.260.260.160.160.210.210.210.260.260.160.160.210.210.210.60.60.70.50.50.50.50.60.60.70.50.50.50.50.60.60.70.50.50.50.50.60.150.200.200.150.150.150.150.150.200.200.150.150.150.150.150.200.200.150.150.150.150.150.80.81.00.60.60.80.80.81.01.00.60.60.80.81.01.01.00.60.80.80.81.09.110.011.97.07.58.28.79.711.112.87.68.18.79.411.111.913.88.29.29.310.011.893.67122.92189.3754.7162.8674.8589.69113.06157.24231.1063.2873.1386.71104.44150.57183.97282.8071.8090.1099.40120.59171.8519.513.37.9869.248.239.026.019.513.37.9869.248.239.026.019.513.37.9869.248.239.026.019.520.013.78.2171.249.640.126.720.013.78.2171.249.640.126.720.013.78.2171.249.640.126.720.00.0100.0090.0080.0140.0130.0120.0100.0100.0090.0080.0140.0130.0120.0100.0100.0090.0080.0140.0130.0120.0100.010*6×1.5 *6×2.5 7×0.3 7×0.4 *7×0.5 *7×0.75*7×1 *7×1.5 *7×2.5 8×0.3 8×0.4 *8×0.5 *8×0.75*8×1 *8×1.5 *8×2.5 10×0.3 10×0.4 *10×0.5 *10×0.75 *10×1 12×0.30.260.260.160.160.210.210.210.260.260.160.160.210.210.210.260.260.160.160.210.210.210.160.60.70.50.50.50.50.60.60.70.50.50.50.50.60.60.70.50.50.50.50.60.50.200.200.150.150.150.150.150.200.200.150.150.150.150.150.200.200.200.200.200.200.200.201.01.00.60.80.80.81.01.01.00.60.80.80.81.21.21.20.80.81.01.01.20.812.714.88.29.29.310.011.812.714.88.79.610.11.813.214.216.410.911.612.413.215.111.2211.08315.0075.0694.45104.62127.97181.80225.10338.1085.02106.81118.53145.43216.27266.95400.23120.78139.95164.19199.21262.76133.3013.37.9869.248.239.026.019.513.37.9869.248.239.026.019.513.37.9869.248.239.026.019.569.213.78.2171.249.640.126.720.013.78.2171.249.640.126.720.013.78.2171.249.640.126.720.071.20.0090.0080.0140.0130.0120.0100.0100.0090.0080.0140.0130.0120.0100.0100.0090.0080.0140.0130.0120.0100.0100.01412×0.4 *12×0.5 *12×0.75 *12×1 14×0.3 14×0.4 *14×0.5 *14×0.75 *14×1 16×0.3 16×0.4 *16×0.5 *16×0.75 *16×1 19×0.3 19×0.4 *19×0.5 *19×0.75 *19×1 24×0.3 24×0.4 *24×0.50.160.210.210.20.160.160.210.210.210.160.160.210.210.210.160.160.210.210.210.160.160.210.50.50.50.60.50.50.50.50.60.50.50.50.50.60.50.50.50.50.60.50.50.50.200.200.200.200.200.200.200.200.200.200.200.200.200.200.200.200.200.200.200.200.200.200.81.01.01.20.80.81.01.01.20.80.81.01.01.20.81.01.21.21.21.01.01.211.912.713.515.511.712.513.314.216.212.313.114.014.917.112.914.215.116.117.914.416.417.4156.51183.47224.30296.37148.40173.78203.67250.38331.31162.94191.47224.35276.99366.94181.16224.46262.07323.75413.35232.09273.80319.6548.239.026.019.569.248.239.026.019.569.248.239.026.019.569.248.239.026.019.569.248.239.049.640.126.720.071.249.640.126.720.071.249.640.126.720.071.249.640.126.720.071.249.640.10.0130.0120.0100.0100.0140.0130.0120.0100.0100.0140.0130.0120.0100.0100.0140.0130.0120.0100.0100.0140.0130.012。

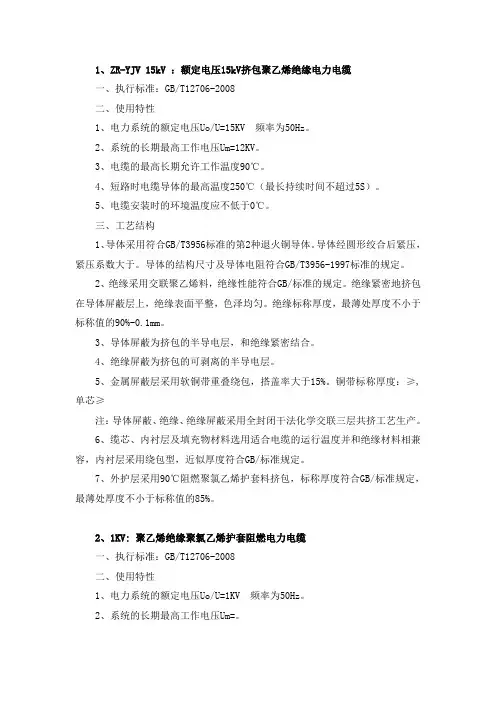

1、ZR-YJV 15kV ：额定电压15kV挤包聚乙烯绝缘电力电缆一、执行标准：GB/T12706-2008二、使用特性1、电力系统的额定电压Uo/U=15KV 频率为50Hz。
2、系统的长期最高工作电压Um=12KV。
3、电缆的最高长期允许工作温度90℃。
4、短路时电缆导体的最高温度250℃（最长持续时间不超过5S）。
5、电缆安装时的环境温度应不低于0℃。
三、工艺结构1、导体采用符合GB/T3956标准的第2种退火铜导体。
导体经圆形绞合后紧压，紧压系数大于。
导体的结构尺寸及导体电阻符合GB/T3956-1997标准的规定。
2、绝缘采用交联聚乙烯料，绝缘性能符合GB/标准的规定。
绝缘紧密地挤包在导体屏蔽层上，绝缘表面平整，色泽均匀。
绝缘标称厚度，最薄处厚度不小于标称值的90%-0.1mm。
3、导体屏蔽为挤包的半导电层，和绝缘紧密结合。
4、绝缘屏蔽为挤包的可剥离的半导电层。
5、金属屏蔽层采用软铜带重叠绕包，搭盖率大于15%。
铜带标称厚度：≥,单芯≥注：导体屏蔽、绝缘、绝缘屏蔽采用全封闭干法化学交联三层共挤工艺生产。
6、缆芯、内衬层及填充物材料选用适合电缆的运行温度并和绝缘材料相兼容，内衬层采用绕包型，近似厚度符合GB/标准规定。
7、外护层采用90℃阻燃聚氯乙烯护套料挤包，标称厚度符合GB/标准规定，最薄处厚度不小于标称值的85%。
2、1KV: 聚乙烯绝缘聚氯乙烯护套阻燃电力电缆一、执行标准：GB/T12706-2008二、使用特性1、电力系统的额定电压Uo/U=1KV 频率为50Hz。
2、系统的长期最高工作电压Um=。
3、电缆的最高长期允许工作温度90℃。
4、短路时电缆导体的最高温度250℃（最长持续时间不超过5S）。
5、电缆安装时的环境温度应不低于0℃。
三、工艺结构1、铜导体符合GB/T3956-2008标准，6mm2及以下采用1类导体，10 mm2及以上的采用2类导体，导体的结构尺寸及导体电阻符合GB/T3956-2008标准规定，导体表面光洁、无油污、无损伤绝缘的毛刺、锐边，无凸起或断裂的单线。

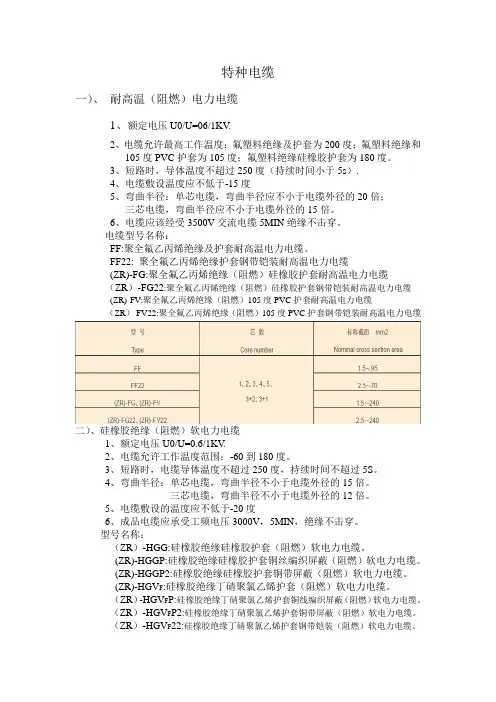

特种电缆一）、耐高温（阻燃）电力电缆1、额定电压U0/U=06/1KV.2、电缆允许最高工作温度：氟塑料绝缘及护套为200度；氟塑料绝缘和105度PVC护套为105度；氟塑料绝缘硅橡胶护套为180度。
3、短路时，导体温度不超过250度（持续时间小于5s）.4、电缆敷设温度应不低于-15度5、弯曲半径：单芯电缆，弯曲半径应不小于电缆外径的20倍；三芯电缆，弯曲半径应不小于电缆外径的15倍。
6、电缆应该经受3500V交流电缆5MIN绝缘不击穿。
电缆型号名称：FF:聚全氟乙丙烯绝缘及护套耐高温电力电缆。
FF22: 聚全氟乙丙烯绝缘护套钢带铠装耐高温电力电缆(ZR)-FG:聚全氟乙丙烯绝缘（阻燃）硅橡胶护套耐高温电力电缆（ZR）-FG22:聚全氟乙丙烯绝缘（阻燃）硅橡胶护套钢带铠装耐高温电力电缆(ZR)-FV:聚全氟乙丙烯绝缘（阻燃）105度PVC护套耐高温电力电缆（ZR）-FV22:聚全氟乙丙烯绝缘（阻燃）105度PVC护套钢带铠装耐高温电力电缆二）、硅橡胶绝缘（阻燃）软电力电缆1、额定电压U0/U=0.6/1KV.2、电缆允许工作温度范围：-60到180度。
3、短路时，电缆导体温度不超过250度，持续时间不超过5S。
4、弯曲半径：单芯电缆，弯曲半径不小于电缆外径的15倍。
三芯电缆，弯曲半径不小于电缆外径的12倍。
5、电缆敷设的温度应不低于-20度6、成品电缆应承受工频电压3000V，5MIN，绝缘不击穿。
型号名称：（ZR）-HGG:硅橡胶绝缘硅橡胶护套（阻燃）软电力电缆。
(ZR)-HGGP:硅橡胶绝缘硅橡胶护套铜丝编织屏蔽（阻燃）软电力电缆。
(ZR)-HGGP2:硅橡胶绝缘硅橡胶护套铜带屏蔽（阻燃）软电力电缆。
(ZR)-HGV F:硅橡胶绝缘丁碃聚氯乙烯护套（阻燃）软电力电缆。
（ZR）-HGV F P:硅橡胶绝缘丁碃聚氯乙烯护套铜线编织屏蔽（阻燃）软电力电缆。
（ZR）-HGV F P2:硅橡胶绝缘丁碃聚氯乙烯护套铜带屏蔽（阻燃）软电力电缆。
低压电器电线电缆各种参数介绍BV、BVR、BVVB基本概念:BV：铜芯聚氯乙烯绝缘电线，独芯线；BVV：铜芯聚氯乙烯绝缘护套线，两芯线；BVVB：铜芯聚氯乙烯绝缘护套扁型电缆，是三芯线。
应用范围：主要用于家用电器、仪器仪表、电动工具、照明及动力设备和制造加工用机器的内部各部件间的连接。
电缆结构：单多股铜丝或镀锡铜丝束绞导体；聚氯乙烯、低烟无卤、交联聚乙烯、丁氰聚氯乙烯、聚氨酯护套等。
技术参数：温度范围：-20℃—+70℃弯曲半径：12×电缆外径测试电压：2500V，50HZ，5min工作电压：450V/750VRV、RVS、RVB、RVV基本概念:RV：聚氯乙烯绝缘单芯软线，最高使用温度65℃，最低使用温度-15℃，工作电压交流250V，直流500V，用作仪器和设备的内部接线。
RVB：平行多股软线（扁的），就象家里经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根。
RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可。
通常是两根对绞。
RVVB：聚氯乙烯护套软线（扁型），标准GB/T5023.5-2008/IEC 60227-5：2003。
RVV：多股软线，就是芯线由多股铜丝组成，RVV线是弱电系统最常用的线缆，其芯线根数不定，有单根的，也有多根的，外面也有护套。
但是芯线之间的排列没有特别要求。
应用范围：主要用于家用电器、仪器仪表、电动工具、照明及动力设备和制造加工用机器的内部各部件间的连接。
电缆结构：单多股铜丝或镀锡铜丝束绞导体；聚氯乙烯、低烟无卤、交联聚乙烯、丁氰聚氯乙烯、聚氨酯护套等。
技术参数：温度范围：-20℃—+70℃弯曲半径：12×电缆外径测试电压：2000V，50HZ，5min工作电压：300V/500VRVVP基本概念:RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，又叫做电气连接抗干扰软电缆，额定电压250V/450V。
