耐高温电缆的使用条件

民用建筑电气设计中电线电缆的选型及敷设要求一、选型要求1.火灾防范性能：选择符合国家或行业标准的阻燃、耐火或防火性能要求的电线电缆，以确保在火灾发生时可以有效地减少火灾扩散的风险。

2.电流负载能力：根据建筑的用电需求和负载情况，选择适当的电线电缆，确保其足够承受电流负载，同时要考虑电线电缆的长期安全运行。

3.绝缘性能：选用具有良好绝缘性能的电线电缆，以确保电线电缆在正常使用中不会发生绝缘损坏导致的故障。

4.耐热性能：根据实际使用环境的温度要求，选择耐高温或耐低温的电线电缆，以保证其正常运行和安全使用。

5.耐腐蚀性能：根据实际使用环境的腐蚀条件，选择对应的耐腐蚀电线电缆，以防止电线电缆在腐蚀环境中出现性能下降或故障。

二、敷设要求1.电线电缆敷设前，必须进行安全检查，确保敷设环境无火源，无易爆、易燃物品，并且无潮湿、腐蚀性物质。

2.在电线电缆敷设过程中，应尽量避免电线电缆的机械损坏和外力拉伸。

3.对于室内敷设，在墙面内部和天花板内部的电线电缆必须用金属管或金属软管保护，外部则应用PVC、铁管或阻燃塑料管保护。

4.对于室外敷设，电线电缆必须采取防腐蚀措施，如镀锌钢管、PVC 电缆套、电缆桥架等。

5.在进行电线电缆的敷设时，应留有充足的余量，以便日后的维修和更换。

6.对于不同电路的电线电缆，应进行明确标识，避免混淆。

7.在电线电缆敷设完成后，应进行电气安全测试，确保电线电缆的连接和绝缘性能符合要求。

8.在进行电线电缆敷设时，应按照相关的标准和规范进行，保证敷设质量和电气安全。

总结：在民用建筑电气设计中，电线电缆的选型和敷设是非常重要的环节，选用合适的电线电缆，并按照相关的要求进行敷设，可以保证电线电缆在正常使用中的安全性和可靠性。

6耐高温电缆及耐火桥架使用补充规定6.1耐高温、低温电缆（电线）的选用6.1.1普通电缆的选用0-60℃环境下、无低毒难燃性防火要求时可选用聚氯乙稀绝缘、聚氯乙稀护套电缆（电线）。

见《电力工程电缆设计规范》GB 50217-2007 3.4.8条款要求。

6.1.2耐热电缆电线的选用60℃以上环境下，应使用耐高温电缆电线。

当防火有低毒性要求时，不宜选用聚氯乙稀电缆。

见《电力工程电缆设计规范》GB 50217-2007 3.4.5、3.4.6条款要求。

耐高温电缆电线的使用区域主要包括：（1）锅炉炉顶、靠近大罩壳区域的仪表及设备（如锅炉PCV阀等）至接线盒（包括就地远程柜）的电缆电线；（2）锅炉燃烧器区域的仪表及设备至接线盒的电缆电线，如：锅炉二次风执行机构（采用一体安装执行机构时）至接线盒的电缆电线，点火柜至各燃烧器就地设备的电缆电线等；（3）磨煤机热风挡板执行机构、一、二次热风管道及烟气系统挡板执行机构、磨出口温度测点至接线盒、火检至接线盒的电缆电线；（4）除氧器、高加以及超临界机组汽水分离器的液位开关至接线盒的电缆电线；（5）汽机化妆板内，由汽机厂供接线盒至汽机本体仪表及设备的电缆电线；（6）汽机前轴承箱、汽机房中间层如高中压缸下方，各抽汽管道、疏水管道上的设备及测点至接线盒的电缆电线；（7）所有高温区域内热电偶至接线盒或热电偶至DCS（PLC）的补偿导线及补偿电缆。

6.1.3在施工图总说明中应说明：布置在高温区域的执行机构必须设置接线盒，接线盒应布置在高温区域外，接线盒至执行机构间的电缆/导线应选用耐高温电缆/导线。

6.1.4耐火电缆的选用（1）在外部火焰燃烧时，需要维持通电一定时间的重要连锁保护回路，以及发电机组紧急停机的保全电源等重要回路，应采用耐火电缆。

见《电力工程电缆设计规范》GB50217－2007,7.0.7及《火力发电厂热工自动化就地设备安装、管路及电缆设计技术规定》DL/T5182-2004 7.3.5条款要求。

耐高温电线的技术要求一、基本信息高温电线是一种能耐高温的电线，通常采用实芯或绞合镀银或镀镍铜线。

产品特性：1、工作温度：-80～+250℃；短时间可耐300℃。

2、导体：实芯或绞合镀银或镀镍铜线3、绝缘：PFA铁氟龙4、颜色：红/黄/兰/白/黑/黄绿/棕/橙/紫/绿/等二、特点/用途具有耐腐蚀性能，抗油、强酸、抗强碱、强氧化剂等；具有电绝缘性能、耐高电压、高频损耗小、不吸潮、绝缘电阻大；具有优良的耐燃、耐老化性能、使用寿命长。

电子行业中，可用于温度补偿导线，耐低温导线，高温加热导线，耐老化电线及阻燃电线；家用电器行业中，可用于空调机，微波炉，电子消毒柜，电饭堡，电子热水瓶，电暖器，电烤箱，电炒锅，灯具灯饰等的内部布线。

三、高温电线的命名规则1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

四、高温电线的材料1、耐热材料的电线：指的是绝缘和保护套材料本体树脂具有耐热性能，主要品种有：聚氨酯（可达155℃级）、聚酯（可达135℃）、聚偏氟乙烯（150℃）和尼龙（可达115℃）的绝缘或护套材料2、普通材料通过各种方式的改性而达到耐热性：橡胶材料的耐热改性（可达135℃）、聚氟乙烯电线的改性（90~120℃）、聚乙烯电缆的改性等（105~150℃）。

五、高温电线的应用高温电线主要应用于通信、汽车、电机、建筑等行业，比如用作移动用软电线、橡胶绝缘软电力电缆、控制电线、耐热建筑线、汽车线、航空导线、机车电线、电机电器引接线等。

六、规格结构及技术参数。

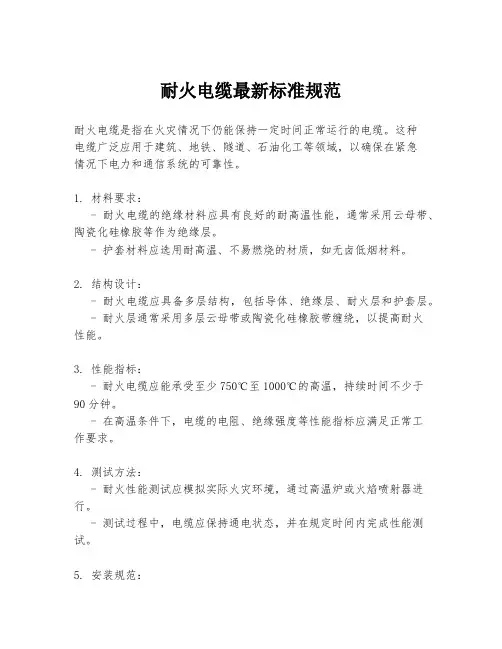

耐火电缆最新标准规范耐火电缆是指在火灾情况下仍能保持一定时间正常运行的电缆。

这种电缆广泛应用于建筑、地铁、隧道、石油化工等领域，以确保在紧急情况下电力和通信系统的可靠性。

1. 材料要求：- 耐火电缆的绝缘材料应具有良好的耐高温性能，通常采用云母带、陶瓷化硅橡胶等作为绝缘层。

- 护套材料应选用耐高温、不易燃烧的材质，如无卤低烟材料。

2. 结构设计：- 耐火电缆应具备多层结构，包括导体、绝缘层、耐火层和护套层。

- 耐火层通常采用多层云母带或陶瓷化硅橡胶带缠绕，以提高耐火性能。

3. 性能指标：- 耐火电缆应能承受至少750℃至1000℃的高温，持续时间不少于90分钟。

- 在高温条件下，电缆的电阻、绝缘强度等性能指标应满足正常工作要求。

4. 测试方法：- 耐火性能测试应模拟实际火灾环境，通过高温炉或火焰喷射器进行。

- 测试过程中，电缆应保持通电状态，并在规定时间内完成性能测试。

5. 安装规范：- 耐火电缆的敷设应避免与易燃材料接触，确保在火灾情况下的安全性。

- 敷设时应考虑电缆的散热和通风，避免因过热影响电缆性能。

6. 维护与检查：- 定期对耐火电缆进行检查，确保其性能指标符合标准要求。

- 发现损坏或性能下降的电缆应及时更换，以确保系统的可靠性。

7. 环保要求：- 耐火电缆的生产和使用过程中应符合环保标准，减少有害物质的排放。

8. 认证与标准：- 耐火电缆的生产和使用应符合国家或国际相关标准，如GB/T 19666-2005《耐火电缆》等。

随着技术的进步和市场需求的变化，耐火电缆的标准规范也在不断地更新和发展。

制造商、设计者和用户都应密切关注最新的规范变化，以确保电缆系统的安全性和可靠性。

耐高温电线电缆通常是指氟塑料电缆或铁氟龙电缆，广泛适用于交流额定电压450/750V、600/1000V及以下电器仪表的连接线和自动控制系统的传输线，具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能，适合冶金、电力、石化等行业，在电子行业中，可用于温度补偿导线，耐低温导线，高温加热导线，耐老化电线及阻燃电线；家用电器行业中，可用于空调机，微波炉，电子消毒柜，电饭堡，电子热水瓶，电暖器，电烤箱，电炒锅，灯具灯饰等的内部布线。

耐高温电线电缆相关参数下面安徽康泰来为您分享！耐高温电缆温度范围（1）最高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃、可溶性聚四氟乙烯(PFA)绝缘不超过260℃（2）最低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃，氟塑料及硅橡胶护套：固定敷设-40℃，非固定敷设-20℃（3）电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。

（4）电缆允许弯曲半径：非铠装电缆最小为电缆外径的6倍，铜带屏蔽或钢带铠装电缆最小为电缆外径的10倍，氟塑料绝缘和护套电缆最小为电缆外径的8倍耐高温电缆型号种类KFF 氟塑料绝缘和护套控制电缆KFFP 氟塑料绝缘和护套屏蔽控制电缆KFFR 氟塑料绝缘和护套控制软电缆KFFRP 氟塑料绝缘和护套屏蔽控制软电缆KFV 氟塑料绝缘聚氯乙烯护套控制电缆KFVP 氟塑料绝缘聚氯乙烯护套屏蔽控制电缆KFVR 氟塑料绝缘聚氯乙烯护套控制软电缆KFVRP 氟塑料绝缘聚氯乙烯护套屏蔽控制软电缆KFV22 氟塑料绝缘聚氯乙烯护套钢带铠装控制电缆KFVP22 氟塑料绝缘聚氯乙烯护套钢带铠装屏蔽控制电缆KFVR22 氟塑料绝缘聚氯乙烯护套钢带铠装控制软电缆KFVRP22氟塑料绝缘聚氯乙烯护套钢带铠装屏蔽控制软电缆KFFV22 氟塑料绝缘和内护套聚氯乙烯外护套钢带铠装控制电缆KFFRV22氟塑料绝缘和内护套聚氯乙烯外护套钢带铠装控制软电缆耐高温氟塑料电缆特性1、阻燃：氟塑料的氧指数高，燃烧时火焰扩散范围小，产生的烟雾量少。

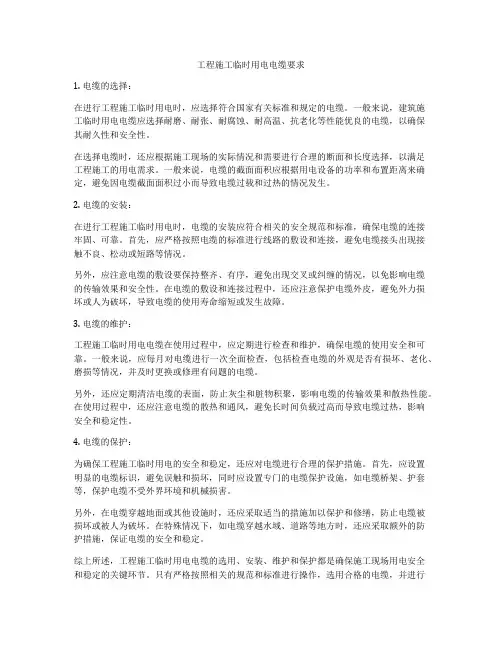

工程施工临时用电电缆要求1. 电缆的选择：在进行工程施工临时用电时，应选择符合国家有关标准和规定的电缆。

一般来说，建筑施工临时用电电缆应选择耐磨、耐张、耐腐蚀、耐高温、抗老化等性能优良的电缆，以确保其耐久性和安全性。

在选择电缆时，还应根据施工现场的实际情况和需要进行合理的断面和长度选择，以满足工程施工的用电需求。

一般来说，电缆的截面面积应根据用电设备的功率和布置距离来确定，避免因电缆截面面积过小而导致电缆过载和过热的情况发生。

2. 电缆的安装：在进行工程施工临时用电时，电缆的安装应符合相关的安全规范和标准，确保电缆的连接牢固、可靠。

首先，应严格按照电缆的标准进行线路的敷设和连接，避免电缆接头出现接触不良、松动或短路等情况。

另外，应注意电缆的敷设要保持整齐、有序，避免出现交叉或纠缠的情况，以免影响电缆的传输效果和安全性。

在电缆的敷设和连接过程中，还应注意保护电缆外皮，避免外力损坏或人为破坏，导致电缆的使用寿命缩短或发生故障。

3. 电缆的维护：工程施工临时用电电缆在使用过程中，应定期进行检查和维护，确保电缆的使用安全和可靠。

一般来说，应每月对电缆进行一次全面检查，包括检查电缆的外观是否有损坏、老化、磨损等情况，并及时更换或修理有问题的电缆。

另外，还应定期清洁电缆的表面，防止灰尘和脏物积聚，影响电缆的传输效果和散热性能。

在使用过程中，还应注意电缆的散热和通风，避免长时间负载过高而导致电缆过热，影响安全和稳定性。

4. 电缆的保护：为确保工程施工临时用电的安全和稳定，还应对电缆进行合理的保护措施。

首先，应设置明显的电缆标识，避免误触和损坏，同时应设置专门的电缆保护设施，如电缆桥架、护套等，保护电缆不受外界环境和机械损害。

另外，在电缆穿越地面或其他设施时，还应采取适当的措施加以保护和修缮，防止电缆被损坏或被人为破坏。

在特殊情况下，如电缆穿越水域、道路等地方时，还应采取额外的防护措施，保证电缆的安全和稳定。

综上所述，工程施工临时用电电缆的选用、安装、维护和保护都是确保施工现场用电安全和稳定的关键环节。

一、型号：AF250 特氟龙线
1、额定电压：600V
2、工作温度：-80～+250℃；短时间可耐300℃。

3、导体：实芯或绞合镀银或镀镍铜线
4、绝缘：PFA 铁氟龙
5、颜色：红/黄/兰/白/黑/黄绿/棕/橙/紫/绿/等
二、特点/用途：
线缆采用可溶性聚四氟乙烯绝缘电线电缆。

型号：AF-250（镀银铜芯，可溶性聚4氟乙烯绝缘电线电缆）该产品具有卓越的耐高温性能，优良的抗化学性、耐潮、耐磨、阻热等性能。

产品主要用于高温条件下250V及600V及以下电器设备、电讯设备和仪器线路及其他电器装置的内部连线用飞机舱内不限等。

双绞线可以采用超五类网线进行设计制作。

线缆采用聚四氟乙烯绝缘电线电缆。

型号：AF-250 该产品具有卓越的耐高温性能，优良的抗化学性、耐潮、耐磨、阻热等性能。

产品主要用于高温条件下250V及600V 及以下电器设备、电讯设备和仪器线路及其他电器装置的内部连线等，为便于电装，接插件均采用焊接形式。

主要性能：
●额定电压：交流250V、600V
●额定温度：250℃
●最低使用环境温度：-65 摄氏度
二、规格结构及技术参数：。

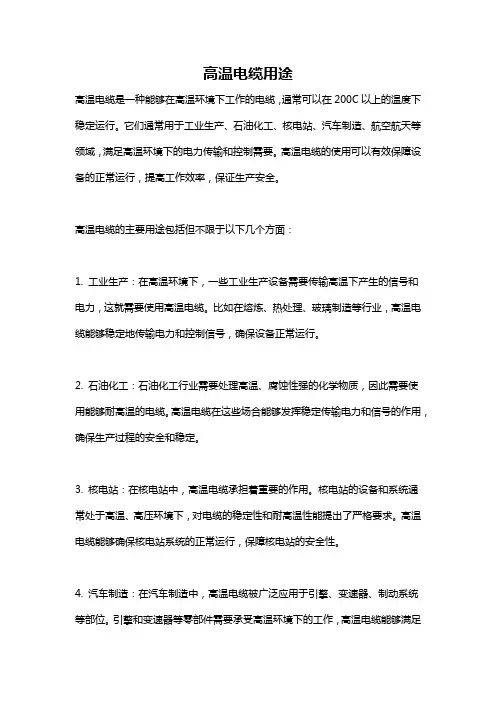

高温电缆用途高温电缆是一种能够在高温环境下工作的电缆，通常可以在200C以上的温度下稳定运行。

它们通常用于工业生产、石油化工、核电站、汽车制造、航空航天等领域，满足高温环境下的电力传输和控制需要。

高温电缆的使用可以有效保障设备的正常运行，提高工作效率，保证生产安全。

高温电缆的主要用途包括但不限于以下几个方面：1. 工业生产：在高温环境下，一些工业生产设备需要传输高温下产生的信号和电力，这就需要使用高温电缆。

比如在熔炼、热处理、玻璃制造等行业，高温电缆能够稳定地传输电力和控制信号，确保设备正常运行。

2. 石油化工：石油化工行业需要处理高温、腐蚀性强的化学物质，因此需要使用能够耐高温的电缆。

高温电缆在这些场合能够发挥稳定传输电力和信号的作用，确保生产过程的安全和稳定。

3. 核电站：在核电站中，高温电缆承担着重要的作用。

核电站的设备和系统通常处于高温、高压环境下，对电缆的稳定性和耐高温性能提出了严格要求。

高温电缆能够确保核电站系统的正常运行，保障核电站的安全性。

4. 汽车制造：在汽车制造中，高温电缆被广泛应用于引擎、变速器、制动系统等部位。

引擎和变速器等零部件需要承受高温环境下的工作，高温电缆能够满足这些部位对电缆耐高温性能的需求。

5. 航空航天：在航空航天领域，高温电缆被广泛应用于航空发动机、航天火箭等部位。

航空发动机在高空中需要承受高温高压环境，对电缆的耐高温性能有着极高的要求。

高温电缆能够确保航空发动机和航天火箭在高温环境下正常工作。

总之，高温电缆在工业生产、石油化工、核电站、汽车制造、航空航天等领域发挥着重要的作用。

它们能够满足高温环境下的电力传输和控制需要，确保设备的正常运行，提高工作效率，保证生产的安全。

随着技术的不断发展，高温电缆的性能将会不断提升，为各个领域的高温工作提供更加可靠的电力传输和控制保障。

建筑水电安装工程中的电线电缆选择规范要求建筑水电安装工程中的电线电缆选择规范要求是确保建筑物内电气设备正常运行和人身安全的重要一环。

在建筑水电安装过程中，正确选择电线电缆材料和规格，符合国家相关标准和规范，可以有效降低电气故障风险，保障建筑物的使用安全和电气设备的长期可靠性。

本文将结合相关规范，就建筑水电安装工程中电线电缆的选择规范要求进行详细探讨。

一、电线电缆的种类与分类根据国家标准《建筑电气设计规范》和《电气装置的电线与电缆选择》(DGB J16-2007)，建筑水电安装工程中常用的电线电缆主要包括交联聚乙烯绝缘电力电缆、聚氯乙烯绝缘电力电缆、高温导体电缆、低烟无卤阻燃电缆等。

根据用途和电气性能的不同，电线电缆可细分为照明电缆、电力配电电缆、控制电缆、通信电缆等多种分类。

二、电线电缆选择的基本原则1. 符合国家相关标准和规范在建筑水电安装工程中，电线电缆的选择必须符合国家相关标准和规范，如中国国家标准GB、行业标准JG、JJG等。

根据不同用途和场所的不同，还需考虑相关行业标准和规范的要求。

2. 适应环境条件和使用要求根据电线电缆所处环境的条件，选择具有耐高温、耐寒、耐腐蚀等特性的电线电缆。

同时，还需根据实际使用要求考虑电线电缆的导电性能、耐磨性、耐老化性等。

3. 电线电缆的截面面积与负荷的匹配根据建筑电气负荷计算，合理选择电线电缆的截面面积，以确保正常输送电能和电流。

电线电缆截面面积选择过小，容易引起电线发热、短路等安全事故，选择过大则增加了工程成本。

4. 电线电缆的敷设方式根据电缆敷设的方法和要求，选择合适的电线电缆，如在地下敷设中，需选择具有耐压承力能力的电缆，而在电线电缆穿越建筑物结构时，则需要选择柔性电缆。

三、电线电缆的选型流程1. 根据建筑电气负荷进行计算，确定电缆所需要的截面面积和额定电流。

2. 根据所处环境条件，选择具有耐高温、耐寒、耐腐蚀等特性的电线电缆。

3. 查阅相关国家标准和规范，选择符合要求的电线电缆。
