JK系列无功功率自动补偿器调试

JKW(G)系列无功功率自动补偿控制器符合标准：J B9663-2013一、简介JKW(G)系列无功功率自动补偿控制器，以控制物理量不同分JKG与JKW两种，适用于低压配电系统电容器补偿装置的自动调节(以下简称控制器)，使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压值量，从而提高了经济效益与社会效益。

产品符合:JB/T9663-2013 标准。

二、型号含义JK W 5 C-12 F / AC220V工作电压(取样电压)无:配接触器 静态 ;F: 配复合开关 动态回路数: 4,6,8,10,12共补设计序号 5: 普通款;6: 升级款;面板尺寸: 113*113mm无功功率补偿控制器JK G 2 B-12 F无: 配接触器 静态，F配复合开关 动态控制回路数: 4,6,8,10,12;B: 共补;产品电源电压 2: AC220V; 5: AC380V;产品面板尺寸: 162*102mm;无功功率补偿控制器三、功能特点1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、初始相位预置(软件调节同名端或电流信号极性)。

4、具有功率因数与无功功率两种控制模式。

5、人机界面友好操作方便。

6、各种控制参数全数字可调节直观使用方便。

7、具有自动运行与手动运行两种工作方式。

8、具有过电压和欠电压保护功能。

9、具有掉电保护功能数据不丢失。

10、电流信号输入阻抗≤0.01Ω。

四、使用条件1、海拔高度不高于2500米。

2、环境温度-25℃～+50℃。

3、空气湿度在40℃时不超过50%，20℃时不超过90%。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

五、技术数据额定工作电压：AC220V或380V50Hz额定工作电流：AC0-5A50Hz输出触点容量：AC220V5A50Hz显示功率因数：滞后0.01-超前0.01测量无功功率：0-9999Kvar欠压保护值：300V控制方式：自动寻优/循环投切灵敏度：JKW为100mA/JKG为300mA防护等级：外壳IP40六、控制器有2种工作模式，任何时刻控制器只能工作在以下一种模式功率因数控制模式的特点:本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有参数已按最合理的方式预置，用户只要接线正确就能正常工作，无须任何操作。

JKF6C-24-DC说明书
一、产品说明
JKF6C是一款智能无功功率自动补偿控制器。

型号说明如下图：
因此，JKF6C-24-DC是一款规格24回路，输出直流12V的智能无功功率自动补偿控制器。

二、技术参数
三、尺寸图
1.外形尺寸
2.安装尺寸
四、接线图
JKF6C-24-DC接线图如下图所示：
五、产品特征
1.界面液晶显示。

2.具有超多回路输出，最多24组回路（可设定）。

3.多种补偿方式：全共补、全分补、混合补偿（共补+分补）。

4.具有相位自动识别功能，方便用户傻瓜接线。

5.具有电流同名端识别功能，方便用户接线转换。

6.具有输出编码任意编码，兼容各种容量配置。

7.具有四种运行输出模式（循环投切、编码投切、先投后切、寻优投切）。

8.具有温控节点，可方便调节补偿柜环境温度。

9.具有告警节点，可方便用户温度控制、远程监控、故障保护等。

10.抗干扰能力强，具有电压畸变保护功能。

11.自带蜂鸣器告警功能，告警事件可选，方便用户现场使用发现异常。

12.带密码保护，控制参数改变需要输入密码，防止他人误操作。

13.具有N线监控功能，三相电压不平衡异常时可退出工作状态并告警。

14.直流型产品具有输出信号短路告警功能，避免用户错误接线导致的产品烧毁。

15.通讯型产品RS485接口，可任意接线，不区分A、B,方便用户与上位机傻瓜
接线。

16.通讯型产品，可通过通讯线(RJ11-4P)控制CDSK-Z智能复合开关投、切，简化接线难度。

JKWA-12EJ型无功功率自动补偿控制器使用说明书一、产品概述本产品适用于交流0.4KV、50Hz低压配电系统无功补偿控制，整机符合《DL/T597-1996》标准。

JKWA-12EJ能够进行无功补偿模糊投切，具有实时监测电网参数、谐波保护及保护警示等功能。

二、使用条件海拔高度：≤2500米环境温度：－20℃～+70℃相对湿度：40℃时20%-90%大气压力：79.5Kpa ～106Kpa环境条件：周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。

三、型号说明JK W A12E J注：以上型号只在产品标牌中体现；四．安装调试1、安全提示1）电源输入和CT二次侧均会危害人身安全，所以操作人员在安装、调试及检修时必须遵照有关的安全操作规程，以确保人身设备安全。

2）接线时应选择合适的线径，并严格按照接线图进行正确接线、以保证操作的安全性和可靠性。

2、安装与接线先将控制器装入装置面板开孔（138mm×138mm）内，再将安装卡推进控制器左右两侧卡槽内，再紧固螺钉，将控制器固定在装置面板上。

接线图示如下：控制器后面板各端子号定义如下表：3、 调试说明 1） 面板说明端子号 状态 详解COM 控制公共端 输出该端子为其控制公共端 1-12 12路输出接交流接触器线圈 Ia-K 、Ia-L 输入 接L1相取样电流互感器 Ub 、Uc 输入 接L2、L3相取样电压（380V ）U 、N本机工作电源（220V ）设置△ 自动/手动JKWA-12EJ 型无功补偿控制器▽2）自动运行系统上电后，首先进入等待稳定状态，约10s左右，进入自动运行状态，此时液晶显示屏显示自动运行下的第一屏。

自动运行共有三屏，操作▲或▼键两屏之间循环切换。

第一屏显示功率因数（COS）、电压、电流；当显示为正功率因数时，表示滞后；当显示为负功率因数时，表示超前。

第二屏显示有功功率、无功功率、频率；第三屏显示电压谐波总畸变率THDu、电流谐波总畸变率THDi、温度；12路输出及投/切状态指示在每一屏上均有显示，当要投入某路电容器时，该路投入指示显示在液晶屏上。

JKW5C无功功率自动补偿器使用说明
使用JKW5C无功功率自动补偿器的步骤如下：
1.确定需补偿的电容量：根据电力系统的负载情况，计算需要补偿的
无功功率容量。

可以根据无功功率因数和总功率来计算。

2.安装补偿电容器：将JKW5C无功功率自动补偿器连接到电力系统中，将补偿电容器适当安装在电网中的电容器柜中。

3.连接电源：将JKW5C无功功率自动补偿器接入电源，确保电源供应
的稳定。

4.设置参数：使用设备提供的界面或按钮设置自动补偿器的参数，例
如无功功率阈值、补偿时间等。

参数的设置需要根据实际情况进行调整。

5.运行自动补偿器：启动JKW5C无功功率自动补偿器，它将自动监测
电力系统的功率因数，并根据设置的阈值进行无功功率补偿。

补偿过程是
自动的，无需人工干预。

6.监测运行情况：定期监测JKW5C无功功率自动补偿器的运行情况，
包括功率因数变化、补偿效果等。

如发现异常情况，及时调整设备参数或
进行维护。

7.维护保养：定期对JKW5C无功功率自动补偿器进行维护保养，包括
清理设备、检查电容器的状态、检查接线是否松动等。

确保设备的正常运行。

总结起来，使用JKW5C无功功率自动补偿器的步骤包括确定需补偿的
电容量、安装补偿电容器、连接电源、设置参数、运行自动补偿器、监测
运行情况和维护保养。

通过正确使用JKW5C无功功率自动补偿器，可以有效提高电力系统的功率因数，降低电网能耗，提高电网的稳定性。

JKL5CV/JKL2CV智能无功功率自动补偿控制器使用说明书符合标准：JB/T 9663安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述1.1使用说明本说明书详细地介绍安装、调试、工作参数、菜单操作等内容，用户在使用之前必须仔细阅读此说明书，必须由专业的电工进行安装；安装前要确保产品、使用设备各部分无电，才可以进行操作，杜绝带电操作，以防人体触电。

1.2使用范围适用于低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用功率，减少线损，改善供电的电压质量。

2功能特点1.以基波无功功率计算投切电容容量，可避免任何形式的投切震荡，并在有谐波的场合下，能正确显示功率因数。

2. 功率因数测量精度高，显示范围宽。

3. 实时显示基波功率因数。

4. 实时显示电压畸变率及电流畸变率。

5. 具有多种编码输出方式供用户选择。

6.最多可选配12个控制回路的输出。

7.人机界面友好操作方便。

8.各种控制参数全数字可调，使用方便。

9.具有自动运行与手动运行两种工作模式。

10.具有过电压和欠电压保护功能。

11.具有电压谐波超标保护功能。

12.具有断电保护功能数据不丢失。

13.电流信号输入阻抗低≤ 0.01Ω。

14.通讯功能可选。

特殊说明：与光伏发电混用场合，需要将光伏接入点置于该互感器前端，互感器下端只包括负载电流+电容电流，不能包括光伏。

3使用条件1.海拔高度≤2000米（特殊要求协商确定）。

2.周围空气温度 -25℃～+40℃。

3.相对湿度，在40℃时不超过50%；20℃时不超过90%。

4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5.安装地点无剧烈震动4技术数据额定工作电压：AC 380V(JKL5CV)或AC 220V(JKL2CV)额定工作电流：AC 0～5A额定工作频率：45Hz～65Hz显示功率因数：滞后0.001～超前0.001测量无功功率：0～9999kvar测量有功功率：0～9999kW测量视在功率：0～9999kVA欠压保护值：AC 300V或AC 170V输出触点容量：AC220V 5A 阻性，AC380V 3A 阻性灵敏度：50mA整机消耗功率：10VA显示：4位红色数码管外型尺寸：122mm×122mm开孔尺寸：112mm×112mm安装方式：嵌入式安装倒齿附件固定连接方式：接线端子螺丝固定防护等级：外壳IP30，操作面板IP405面板功能介绍5.1指示灯说明1.1～12路电容投入指示灯；2.A/M 手动/自动运行指示灯：常亮时表示自动运行，熄灭时表示手动运行。

J K W C无功功率自动补偿器使用说明Hessen was revised in January 2021JKW5C无功功率自动补偿控制器是低压电容器的配套产品。

本公司根据不同用户的需求，成功地开发了JKL5C、JKL8C、JKG2B、JKGF、 JKW5C等五种型号的智能化系列控制器，控制路数有4，6，8，10，12不等。

产品采用微型计算机控制，技术先进、功能完美、抗干扰力强，运行稳定可靠，补偿精度高，外形美观，是电容器厂家首选的产品。

JKW5C无功功率自动补偿控制器使用条件1、海拔高度：不超过2500米2、环境温度：-5℃~+40℃3、相对湿度：40℃时，≤50%；20℃时≤90%4、周围环境无腐蚀气体，无导电性尘埃，无易燃易爆介质。

5、安装处无剧烈振动。

JKW5C无功功率自动补偿控制器项目 ItemsJK5C/JKL8CJKG2BJKGFJKW5C额定工作电压Rated working voltage380V±20%,50Hz220V±10%,50Hz220V±10%,50Hz380V±20%,50Hz电流取样输入 Sampled input current 交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)输出触点容量Output contact capacity 220V×5A,380V×3A220V×5A,380V×3A220V×5A,380V×3A220V×5A,380V×3A介电强度 Dielectric strength交流3000V(AC3000V)交流3000V(AC3000V)交流4000V(AC4000V)交流3000V(AC3000V)工作方式 Working method连续 Continuous连续 Continuous连续 Continuous连续 ContinuousJKW5C无功功率自动补偿控制器投入门限Switch on threshold无功电流＞,cosΦ＜cosΦ 预置 Reactive current＞,cosΦ＜cosΦ presetCosΦ＜CosΦ＜无功电流＞,cosΦ＜cosΦ预置 Reactive current ＞,cosΦ＜cosΦ preset切除门限Switch off threshold功率因数＞CosΦ预置power factor＞CosΦ presetCosΦ＜CosΦ＜功率因数＞CosΦ预置Power factor＞CosΦ preset投切延时Switching time delay5-100秒可调（5-100s adjustable）5-100秒可调（5-100s adjustable）40秒（40s）5-100V可调（5-100s adjustable）过电压保护Over-voltage protection400-450V可调（400-450v adjustable）230-250V可调（230-250v adjustable）230-250V可调（230-250v adjustable）400-450V可调（400-450v adjustable）JKW5C无功功率自动补偿控制器取样信号相序Phase sequence of sampling signal自动鉴别Automatic identifying自动鉴别<span 宋体';background:#f0efea;color:#333333;。

JKW RF系列低压无功补偿控制器符合标准：J B/T 96631、概述：J KWRF系列无功功率自动补偿控制器，以高速高性能的微处理器为核心器件同时取样3相电压3相电流信号，并提供6种分补+共补补偿方案，12种投切编码方案，用户可通过修改控制参数任意选择，控制参数一经修改永久保存，掉电不丢失。

采用基波功率因数和基波无功功率复合控制电容器组的投切，投切稳定无投切震荡，对电压谐波电流谐波干扰不敏感。

适用于交流45Hz-65Hz、0.4KV以下电力系统无功功率补偿的自动控制。

2、功能特点(1)以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。

(2)功率因数测量精度高，显示范围宽。

(3)实时显示基波功率因数(COSφ)。

(4)有12种编码输出方式供用户选择。

(5)最多有6种补偿方案供用户选择。

(6)最多16路输出。

(7)人机界面友好操作方便。

(8)各种控制参数全数字可凋直观使用方便。

(9)具有自动运行与手动运行两种工作方式。

(10)具有过电压和欠电压保护功能。

(11)具有掉电保护功能数据不丢失。

(12)电流信号输入阻抗低≤0.01Ω。

(13)目标功率因数调节范围宽。

(14)具有通讯功能。

(15)具有谐波保护功能。

3、使用条件(1)海拔高度不高于2500米。

(2)环境温度-20℃至+50℃。

(3)空气湿度在40℃时不超过50%，20℃时不超过90%。

(4)周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

(5)安装地点无剧烈震动。

4、技术数据额定工作电压：AC220V±20% 额定工作电流：AC0-5A额定工作频率：45Hz-65Hz 整机消耗功率：10VA欠压保护值：170V 灵敏度：50mA显示：4位红色数码管 防护等级：外壳IP40 外型尺寸：122mm×122mm×99mm开孔尺寸：113mm ×113mm显示功率因数：滞后0.001 -超前0.01静态输出触点容量每路：AC220V7A动态输出容量每路：-12V10mA连接方式：插座接线端子螺丝固定安装方式：嵌入式安装倒齿附件固定5、型号命名T: RS485 通信无:配接触器 静态;F:配复合开关 动态最大回路数:12,16;混补;面板尺寸: 113*113mm;无功功率补偿控制器;162 23 24 25 4 56789 10 11 12 13 14 15 26 27 283 2018 1719 21 227、按键和指示灯1、1-16回路电容器组投切指示。

JKWD1系列系列无功功率自动补偿控制器一、安全提示本产品在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意控制器后部的接线图和端子图标号。

当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请与产品供货商联系。

控制器的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。

电源输入，CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。

只有专业人士才能按照说明和安全规范对本设备投入使用。

二、产品简介2.1 全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。

2.2 秉承以人为本的设计理念，模块化组装，外观流线设计。

2.3可实时显示电网功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率的平均值及电容投切状态等信息。

2.4 设置参数中文提示，数字输入。

2.5电容器投切控制程序支持等容/编码（1：2：2 1：2：3 1：2：4：8…）及模糊控制投切方式。

2.6具有手动补偿/自动补偿两种工作方式。

2.7取样物理量为无功功率，具有谐波测量及保护功能。

2.8控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。

JKWD1后台管理软件，装入用户计算机系统，与控制器通讯口连接，即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表，为用户节能降耗提供快捷方便的现场数据。

三、控制器概览正面视图1 产品名称2 LCD液晶显示屏3 手动/自动切换按键4 参数设置按键5 上翻按键6 下翻按键7 公司名称1 安装固定夹 2四、技术参数环境条件海拔高度：≤2500m工作温度：－20℃～＋60℃ 存储温度：－25℃～＋70℃周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。

测量数据测量电压：100V～500V 测量电流：0～6000A测量功率因数：滞后0.200～超前0.200 工作电源：220V±20% 测量频率：45～65Hz显示有功功率：0～6553Kw 显示无功功率：0～6553 Kvar显示电压总谐波畸变率：0.0～100.0％ 显示电流总谐波畸变率：0.0～100.0％ 显示版本：2.0（本机升级版本序号） 输入输入//输出信号输出信号取样电压：线电压0.4KV取样电流：母线电流互感器二次0～5A控制输出：继电器干结点5A/250V 阻性（静态） 12V 30mA/支路（动态）显示性能显示性能LCD 液晶显示器数据显示刷新周期≤1s。

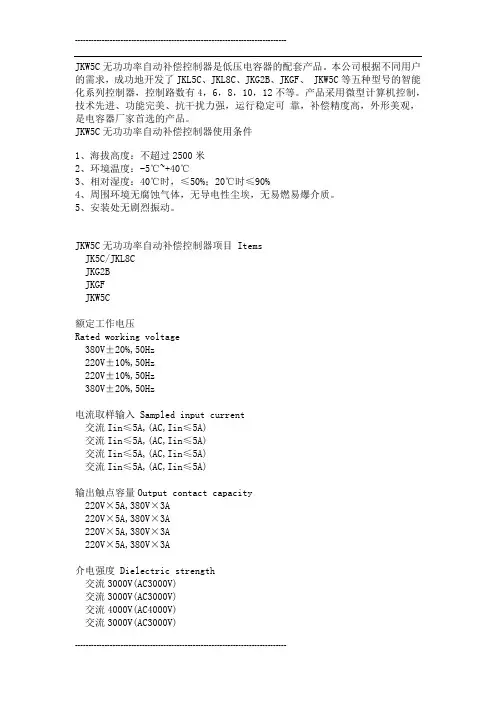

JKW5C无功功率自动补偿控制器是低压电容器的配套产品。

本公司根据不同用户的需求，成功地开发了JKL5C、JKL8C、JKG2B、JKGF、 JKW5C等五种型号的智能化系列控制器，控制路数有4，6，8，10，12不等。

产品采用微型计算机控制，技术先进、功能完美、抗干扰力强，运行稳定可靠，补偿精度高，外形美观，是电容器厂家首选的产品。

JKW5C无功功率自动补偿控制器使用条件1、海拔高度：不超过2500米2、环境温度：-5℃~+40℃3、相对湿度：40℃时，≤50%；20℃时≤90%4、周围环境无腐蚀气体，无导电性尘埃，无易燃易爆介质。

5、安装处无剧烈振动。

JKW5C无功功率自动补偿控制器项目 ItemsJK5C/JKL8CJKG2BJKGFJKW5C额定工作电压Rated working voltage380V±20%,50Hz220V±10%,50Hz220V±10%,50Hz380V±20%,50Hz电流取样输入 Sampled input current交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)输出触点容量Output contact capacity220V×5A,380V×3A220V×5A,380V×3A220V×5A,380V×3A220V×5A,380V×3A介电强度 Dielectric strength交流3000V(AC3000V)交流3000V(AC3000V)交流4000V(AC4000V)交流3000V(AC3000V)工作方式 Working method连续 Continuous连续 Continuous连续 Continuous连续 ContinuousJKW5C无功功率自动补偿控制器投入门限Switch on threshold无功电流＞1.1Ic,cosΦ＜cosΦ 预置 Reactive current＞1.1Ic,cosΦ＜cosΦ presetCosΦ＜0.93CosΦ＜0.93无功电流＞1.1Ic,cosΦ＜cosΦ预置 Reactive current ＞1.1Ic, cosΦ＜cosΦ preset切除门限Switch off threshold功率因数＞CosΦ预置power factor＞CosΦ presetCosΦ＜0.98CosΦ＜0.98功率因数＞CosΦ预置Power factor＞CosΦ preset投切延时Switching time delay5-100秒可调（5-100s adjustable）5-100秒可调（5-100s adjustable）40秒（40s）5-100V可调（5-100s adjustable）过电压保护Over-voltage protection400-450V可调（400-450v adjustable）230-250V可调（230-250v adjustable）230-250V可调（230-250v adjustable）400-450V可调（400-450v adjustable）JKW5C无功功率自动补偿控制器取样信号相序Phase sequence of sampling signal自动鉴别Automatic identifying自动鉴别<span 宋体';background:#f0efea;color:#333333;。
