系列智能无功功率自动补偿控制器

jkw-2sc智能无功功率补偿控制器工作原理JKW-2SC智能无功功率补偿控制器是一种用于电力系统中的无功功率补偿装置。

它的工作原理涉及到电力系统中的无功功率和功率因数的概念以及控制器的操作特点。

首先，我们先了解一下电力系统的无功功率和功率因数的概念。

在电力系统中，除了有有效功率（即实际进行功的功率），还存在着无功功率。

无功功率是指在电路中产生的无用功率，不对外界做功，而是耗散在电力系统中。

功率因数则是有效功率和额定电流的比值，表示了电力系统中的有用功率占总功率的比例。

功率因数越高，电力系统的效率和负荷能力就越好。

JKW-2SC智能无功功率补偿控制器的工作原理是基于对电力系统的无功功率和功率因数的实时监测和自动调节来实现的。

控制器通过在电路中串联一个电容器来补偿电路中的无功功率，从而提高功率因数。

控制器首先通过检测电路中的电流和电压来计算出系统的功率因数和无功功率。

然后，控制器根据预设的目标功率因数和无功功率范围，通过调节电路中的电容器来实现无功功率的补偿。

当功率因数低于预设值时，控制器会增加电容器的容量来减少无功功率。

反之，当功率因数高于预设值时，控制器会减小电容器的容量来增加无功功率。

为了实现精确的无功功率补偿，JKW-2SC智能无功功率补偿控制器还具有一些额外的功能和特点。

首先，控制器可以根据电力系统的负载变化和实时测量数据来动态地调节电容器的容量，从而确保系统始终处于最佳的功率因数工作范围内。

其次，控制器还具备过压、过流、过温等保护功能，可以对电力系统进行监测和保护。

此外，控制器还可以通过与其他控制器的通信来实现多个补偿装置的协调工作，从而提高整个电力系统的无功功率补偿效果。

总而言之，JKW-2SC智能无功功率补偿控制器通过实时监测和调节电力系统的无功功率和功率因数来实现无功功率的补偿。

它具有精确的补偿功能、动态的调节特点和多种保护功能，可以在电力系统中起到提高功率因数、节省能耗、提高电力系统稳定性和可靠性的作用。

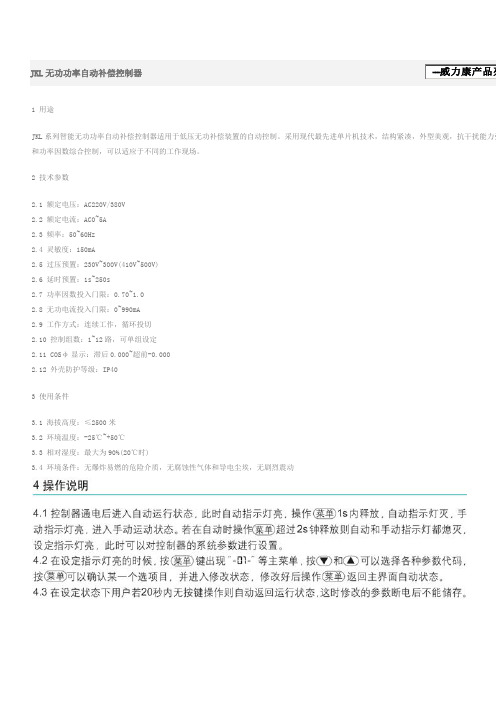

1 用途
JKL 系列智能无功功率自动补偿控制器适用于低压无功补偿装置的自动控制。

采用现代最先进单片机技术，结构紧凑，外型美观，抗干扰能力强和功率因数综合控制，可以适应于不同的工作现场。

2 技术参数
2.1 额定电压：AC220V/380V 2.2 额定电流：AC0~5A 2.3 频率：50~60Hz 2.4 灵敏度：150mA
2.5 过压预置：230V~300V(410V~500V) 2.6 延时预置：1s~250s
2.7 功率因数投入门限：0.70~1.0 2.8 无功电流投入门限：0~990mA 2.9 工作方式：连续工作，循环投切 2.10 控制组数：1~12路，可单组设定 2.11 COS φ显示：滞后
0.000~超前-0.000 2.12 外壳防护等级：IP40
3 使用条件
3.1 海拔高度：≤2500米 3.2 环境温度：-25℃~+50℃ 3.3 相对湿度：最大为90%(20℃时)
3.4 环境条件：无爆炸易燃的危险介质，无腐蚀性气体和导电尘埃，无剧烈震动
查看次数：77。

SRJK-12A/18A系列智能无功补偿控制器使用说明书引言诚挚的感谢您选用了苏容电气的产品。

请您在安装使用本产品之前详细的阅读本手册，以免造成误操作。

这将为您节约宝贵的时间。

由于产品升级、版本更新，本手册所述内容可能无法完全涵盖。

如有错误、遗漏等不当之处，敬请各位用户谅解。

目录一、产品概述 (4)二、使用条件 (4)三、型号说明 (4)四、产品外形及安装尺寸 (4)五、基本功能 (4)（一）显示功能 (5)（二）设置功能 (5)（三）无功补偿功能 (5)（四）保护功能 (5)（五）超限及故障警示功能 (6)六、技术参数 (6)1. 基本参数 (6)2. 控制参数 (6)3. 测量精度 (7)七、安装调试 (7)1．安全提示 (7)2．安装与接线 (8)3．调试说明 (9)八、开箱检查 (16)九、简单故障排除 (17)一、产品概述本产品符合《JB/T9663－1999》标准。

其人机界面采用大屏幕LCD中文液晶显示器，并集先进的单片机技术为核心。

其安装操作方便，适用于交流0.4KV、50Hz低压配电系统无功补偿控制。

该控制器具有实时监测电网各项参数、谐波保护、无功补偿、及保护警示等功能。

二、使用条件海拔高度：≤2500米环境温度：-20℃－ +70℃相对湿度：40℃时20%－90%大气压力：79.5Kpa－106KPa环境条件：周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。

三、型号说明SR JKF -- XX AA：接触器输出路数12或者18F:取3相电流（混合补偿型）, G:取1相电流（全共补型）苏容电气以上型号只在产品标牌中体现；四、产品外形及安装尺寸SRJK系列无功功率自动补偿控制器为嵌入式安装。

外形尺寸：140mm×140mm×90mm安装开孔尺寸：138mm×138mm安装嵌入深度:72mm五、基本功能1）显示功能采用低功耗LCD液晶中文显示屏，可实时显示A相、B相、C相功率因数、电压、电流、无功、有功、频率、谐波电压、谐波电流、电容器投切状态和故障警示等电网参数，工作状态等。

NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。

NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。

本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。

依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。

二、功能特点1、采用国外先进芯片，增加了断电记忆功能。

即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。

2、LED数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。

3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。

简明的人机对话，使操作极为方便。

4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。

5、判别取样电流极性（自动识别极性），并自动转换。

给安装调试使用带来极大方便。

6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示。

7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。

8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。

9、有超前、滞后、过压、欠流LED指示灯指示。

LED提示编程输入。

10、抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。

※※※※※※※※※※※※※※※※※目录※※※※※※※※※※※※※※※※※1. 概述 (4)2. 功能 (4)3. 型号列表 (5)4. 技术指标 (6)4.1 额定值 (6)4.2 测量精度 (6)4.3 输入 (6)4.4 保护 (6)4.5 补偿模式 (6)4.6 时钟 (6)4.7 通讯 (6)4.8 绝缘强度 (6)4.9 脉冲电压 (7)4.10 绝缘电阻 (7)4.11 电磁兼容 (7)4.12 工作条件 (7)4.13 防护等级 (7)4.14 电源 (7)4.15 重量 (7)4.16 外形尺寸 (7)5. 设备原理 (7)5.1 工作原理 (7)5.3 无功补偿判据 (8)5.4 电容投切方式 (9)6. 操作指南 (9)6.1 键盘和指示灯定义 (9)6.2 KWWB-100系列菜单列表 (10)6.3 KWWB-200系列菜单列表 (11)6.4 主菜单 (13)6.5 电量显示菜单 (13)6.6 电压谐波畸变率显示菜单 (13)6.7 时钟菜单 (13)6.8 补偿记录菜单 (13)6.9 手动投切菜单 (13)6.10 基本参数设置菜单 (14)6.11 高级参数设置菜单 (16)6.12 故障信息菜单 (19)7. 设备尺寸 (19)8. 接线说明 (19)8.1 端子定义 (19)8.2 端子含义 (19)8.3 100系列控制器输入接线图 (19)8.4 200系列控制器输入接线图 (20)8.5 开关形式与接线 (20)9. 调试大纲 (21)9.1 调试前的准备 (21)9.2 上电时故障处理 (21)9.3 参数整定 (21)9.4 启用自检功能 (21)9.5 启用自动运行功能 (21)9.6 注意事项 (21)10. 订货及验收................................................................................................. 错误!未定义书签。

JKL5CF智能无功补偿控制器使用说明书JKL5CF智能无功补偿控制器使用说明书1.产品介绍1.1 产品概述1.2 技术参数1.3 外观与结构1.4 安装环境要求2.功能与特性2.1 无功补偿原理2.2 控制器功能2.3 主要特性3.安装与接线3.1 安装前准备3.2 接线指导3.3 电源与通信接口4.控制器设置4.1 直观设置界面4.2 参数设置4.3 控制模式选择5.运行与监测5.1 控制器运行状态指示5.2 数据监测与记录5.3 告警与保护机制6.维护与故障排除6.1 维护注意事项6.2 常见故障及排除方法6.3 定期维护计划7.附件7.1 附件清单7.2 附件使用说明法律名词及注释：1.智能无功补偿控制器：通过感知电力系统的无功功率需求，并自动调节电力系统的无功补偿设备，以提高电力系统的功率因数。

2.电力系统：指供电网络，包括发电站、变电站、输电线路、配电线路、用户电网等构成的电力传输和分配系统。

3.无功功率：电力系统中除有功功率外的功率，包括感性无功功率和容性无功功率。

4.功率因数：电力系统中有功功率与视在功率的比值，是衡量电力系统无功功率的大小和质量的指标。

本文档涉及附件：1.控制器安装图纸2.通信接口协议文档3.控制器功能参数表4.维护记录表格本文所涉及的法律名词及注释：1.感性无功功率：电路中电流超前于电压，消耗电网的无功功率。

2.容性无功功率：电路中电流落后于电压，向电网提供无功功率。

3.有功功率：电路中电流与电压相位相同，执行实际功能，实现能量转换。

4.视在功率：电路中电压与电流的乘积，表示电力系统所能够提供的总功率。

XWK2/JKLX 缙云先锋电子有限公司智能型低压无功功率自动补偿控制器JINYUN PIONEER ELECTRIC CO.,LTDX W K2/J K L X系列智能无功功率自动补偿控制器是低压配电系统补偿无功功率的专用控制器，可与各型号低压静态电容屏配套使用。

是X W K1的升级版本，A型（开孔尺寸为162x102m m）、B型（开孔尺寸为140x102 m m）、C型（开孔尺寸为113x113m m同42L6 仪表），输出路数各有4、6、8、10、12路五种规格。

本机博采国内外先进技术，具有体积小、重量轻、功能完善、抗干扰能力强、运行稳定可靠、不死机等突出优点。

实品已经通过国家权威机构检测：经国家电控配电设备质量监督检验中心测试合格！-J B/T9663-1999经电力工业无功补偿成套装置质量检验测试中心测试合格！-D L/T597-1996经10千伏直接干扰试验！质量远远超过国家标准！1、简介2、功能特点1）采用国际更先进的芯片，增加了断电记忆功能。

即当该补偿器电源断电后，参数及程序自动记 忆，永不丢失；再送电时，该补偿器仍按原用户自行设定的参数及程序运行控制。

2）LED数字显示电网功率因数，显示范围：滞后（0.00～1.00）,超前（-.00～-.99）。

3）通过面板键盘三个功能设定键能完成数字显示 Cosφ设定值，延时设定值，过压设定值的设定。

简明的人机对话，使操作极为方便。

6）当取样信号开路或输入取样电流信号<150mA时 ，本机数字Cosφ自动显示。

7）输出动作程序为先接通的先分断，先分断的先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式，或者堆栈方式。

8）具有手动/自动转换，置自动时，本机自动跟踪电网功率因数及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。

9）有超前、滞后、过压、欠流LED指示灯指示，LED提示编程输入。

正泰nwk1-G无功补偿控制器说明书NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。

NWK1-G 型（开孔尺寸为本113 X 113mm ）,NWK2-G 型（开孔尺寸为162 X 102 ）,输出路数各有4、6、8、10路四种规格。

本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突岀优点。

依据JB/T9663-1999 国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。

二、功能特点1、采用国外先进芯片，增加了断电记忆功能。

即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。

2、LED数字显示电网功率因素，显示范围：滞后（0.00〜0.99 ），超前（0.00〜0.99 ）。

3、通过面板三个功能键能完成数字显示COS © 设定值，延时设定值，过压设定值的设定。

简明的人机对话，使操作极为方便。

4、当电网电压超过本机过压设定值时，COS ©表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。

5、判别取样电流极性（自动识别极性），并自动转换。

给安装调试使用带来极大方便。

6、当取样讯号线开路或无输入取样电流信号时，本机数字COS ©自动显示。

7、输岀动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。

8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。

9、有超前、滞后、过压、欠流LED指示灯指示。

NWK-G 系列智能型无功补偿控制器使用说明书一、简介NWK-G 系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。

NWK1-G 型（开孔尺寸为本113×113mm ）,NWK2-G 型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。

本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。

依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。

二、功能特点1、采用国外先进芯片，增加了断电记忆功能。

即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。

2、LED 数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。

3、通过面板三个功能键能完成数字显示COS φ设定值，延时设定值，过压设定值的设定。

简明的人机对话，使操作极为方便。

4、当电网电压超过本机过压设定值时，COS φ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。

5、判别取样电流极性（自动识别极性），并自动转换。

给安装调试使用带来极大方便。

6、当取样讯号线开路或无输入取样电流信号时，本机数字COS φ自动显示 。

7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。

8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。

9、有超前、滞后、过压、欠流LED 指示灯指示。

LED 提示编程输入。

智能无功补偿控制器PQM智能无功补偿控制器PQM（Power Quality Manager）是一种用于电力系统中的无功功率补偿的设备。

它通过监测电力系统的电能质量，根据需要实时调整电力系统中的无功功率，来提高电能的使用效率和质量。

本文将介绍智能无功补偿控制器PQM的原理、应用以及未来的发展趋势。

一、原理智能无功补偿控制器PQM的主要原理是根据电力系统的负载情况，通过监测功率因数和谐波等参数，自动调整电容器的接入或退出，实现电力系统中无功功率的自动补偿。

其控制算法采用先进的数字信号处理技术和模糊控制算法，能够快速准确地响应电力系统的变化，并实现无功功率的稳定补偿。

二、应用智能无功补偿控制器PQM广泛应用于电力系统中的工业、商业和居民领域。

在工业领域，它可以用于钢铁、化工、石油等大型企业的生产线，通过准确补偿无功功率，提高电能的利用率，减少电费开支。

在商业领域，它可以用于商场、办公楼、医院等地方的电力系统中，保证电力质量，提高设备运行稳定性。

在居民领域，它可以用于小区、写字楼等地方的住户电力系统，优化用电质量，提升居民生活品质。

三、发展趋势随着电力系统的不断发展和智能化的推进，智能无功补偿控制器PQM也将不断发展。

未来的趋势主要体现在以下几个方面：1. 多功能化：智能无功补偿控制器PQM将不仅仅停留在无功功率补偿的功能上，还将具备其他功能，如电能质量监测、谐波滤波等，实现多种功能的一体化设备。

2. 网络互联：智能无功补偿控制器PQM将与其他电力设备相连接，通过与智能电表、智能配电柜等设备的互联，实现电力系统的全面信息化管理，提高能源利用效率。

3. 自适应调节：智能无功补偿控制器PQM将更加智能化，通过学习和自适应算法，能够根据电力系统的负载变化和电能质量需求，自动调整补偿策略，提高无功功率补偿的准确性和稳定性。

4. 节能环保：智能无功补偿控制器PQM将借助先进的节能技术和绿色材料，以更低的能耗和更少的环境污染，实现对电力系统的无功功率补偿，为可持续能源发展做出贡献。

SRJK-24B系列低压智能无功补偿控制器控制器说明书苏州工业园区苏容电气有限公司2022年3月引言诚挚的感谢您选用了苏容电气的产品。

请您在安装使用本产品之前详细的阅读本手册，以免造成误操作,这将为您节约宝贵的时间。

由于产品升级、版本更新，本手册所述内容以实物为准。

如有错误、遗漏等不当之处，敬请各位用户谅解。

版权声明本手册版权属于苏州工业园区苏容电气有限公司，任何人未经我公司书面同意复制本手册将承担法律责任。

安全操作警告只有熟悉该机操作手册的专业技术人员才允许安装、运行或检修本机。

本机的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。

电源输入、CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。

在检修、安装和调换本机时，必须确保断开电源和短接CT二次侧回路。

在带电采集、设置数据时，无论何种情况下都不得接触带电部分。

一、产品概述本产品符合《JB/T9663-2013》和《DL/T597-1996》标准。

是低压配电系统无功功率补偿的专用控制器，可与各型号低压配电电容屏配套使用。

本产品采用国内外先进技术，具有外形合理美观，功能完善，运行稳定可靠，补偿精度高等优点,同时本控制器拥有先进的四象限分析算法，支持光伏现场的使用。

二、使用条件海拔高度≤2500米环境温度－20℃～+65℃相对湿度40℃时20%～90%大气压力79.5Kpa～106KPa环境条件周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。

三、产品外形及安装尺寸外形尺寸：144mm×144mm开孔尺寸：138mm×138mm厚度：100mm四、技术参数4.1基本参数电源电压AC220V±20%（接入Ua、Un）电源频率50Hz±5%取样电压AC220V±20%（接入Ua、Ub、Uc、Un）取样电流0～5A（接入IA Ia、IB Ib、IC Ic）整机功耗12W控制输出接点24路每路DC12V50mA灵敏度10mA4.2测量精度电压±0.5%电流±0.5%有功功率±1.0%无功功率±1.0%频率±0.1%功率因数±1.0%4.3控制参数参数参数范围默认值注释控制模式本机功率因数本机功率因数控制方式（不建议更改）电压电流采样*IabcUabc～IaUa IabcUbac电压电流采样模式（可更改）电流变比CT0000/5～9999/50600/5与互感器变比一致（可更改）电压变比PT0000/5～9999/9990400/400电压变比（可更改）A项电流极性*IA＜＜＜IaIA＞＞＞IaIA＜＜＜Ia A电流方向（可更改）B项电流极性*IB＜＜＜Ib IB＜＜＜Ib B电流方向（可更改）IB＞＞＞IbC项电流极性*IC＜＜＜IcIC＞＞＞IcIC＜＜＜Ic C电流方向（可更改）电压过压门限0%～999%120%电压过压范围值（可更改）电压欠压门限0%～999%080%电压欠压范围值（可更改）电流起始灵敏度*005mA～999mA 005mA实际电流低于此设置值时，控制器不识别（可更改）电压回差00．0V～99.9V 5V电压欠压、过压的±值（可更改）电压谐波保护000%-999%020%谐波电压门限（可更改）电流谐波保护000%-999%030%谐波电流门限（可更改）谐波过流门限0000A～9999A0200A谐波总含量门限（可更改）投功率因数滞后0.00～超前1.999滞后0.920L功率因数投入门限（可更改）切功率因数滞后0.00～超前1.999滞后0.980L功率因数切除门限（可更改）投入等待延迟0s～99s15s投入等待时间（可更改）切除等待延迟0s～99s15s切除等待时间（可更改）避让涌流等待*000mS～999mS060mS投切间隔（可更改））手动界面退出时间000s～999s 060s手动投入界面退出时间（可更改）循环投切间隔0000s～9999s3600s循环投切间隔（可更改）电容放电时间000s～999s 030s电容器切除后本体的放电时间（可更改）保护持续时间000s～999s 030s保护状态恢复后的持续保护时间（可更改）过温保护0℃～99℃70℃过温保护门限（可更改）温度回差0℃～99℃10℃过温保护的±值（可更改）通讯波特率9600bps-11520bps9600bps通讯波特率（可更改）通讯停止位1-21上位机通讯停止位（可更改）通讯校验位No-OFF NO上位机通讯校验位（可更改）通讯地址000-999001上位机通讯地址（可更改）语言中文（Chinese）-English 中文参数界面中英文切换（可更改）密码设置0000-99990123参数设置密码（可更改）注：带“*”参数设置，如需更改请联系厂家五：基本功能5.1显示采用中文液晶显示屏，可实时监测电网有关参数，显示设置参数，工作状态。

JKLD5C 系列智能无功功率动态自动补偿控制器
产品特征
有功率因数COS φ为1.00的稳定工作区和超前切除门限设定，
使控制的稳定区扩大，节能效果更好
产品的取样物理量为无功电流，
满量程跟踪补偿，在投入的条件中加入无功电流判定，当预计出会有振荡时，
不投入电容，以消除投切振荡现象产品采用四位数码管（LED ）显示，可操作面板功能键，设定或修改相关参数值，实现
人机交流，
参数设定后具有自动记忆功能对电网的过补偿、欠补偿、过电压、欠电压、欠电流等情况，
都能自动显示并做出相应的处理
产品采用动态补偿技术，
外接晶闸管作为执行元件，能达到快速（最快40ms ）、无冲击、无噪声、安全补偿的效果
产品具有回路设定功能，
用户可根据实际需要来设定输出回路数，方便用户使用产品具有自动鉴相功能，
接线方式不固定，接线非常方便，便于安装、调试，使用场合广，
用户满意度高采用先进的复位技术，
产品具有自动复位功能（看门狗WDT ）和手动复位功能, 保证产品长期无故障工作
产品技术先进，
拥有多项国家专利（发明专利、实用新型专利、外观专利）
技术参数
外形及安装尺寸
单位：
mm
Delixi Electric
JKLD5C 系列智能无功功率动态自动补偿控制器
接线图
订货示例：
如客户需要JKLD5C 型智能无功功率动态自动补偿控制器，
工作电压为380V ，规格在2～6回路，
则相对应的订货编码为：JKLD5CQ6 Delixi Electric。

JKL7FJKL7F-12-12智能无功功率自动补偿控制器1JKL7F-12智能无功功率自动补偿控制器使用说明书一、一、概述概述JKL7F-12智能无功功率自动补偿控制器（简称：控制器）是低压配电系统补偿无功功率的专用控制器。

本控制器采用美国最新无功功率控制专用芯片，控制器抗干扰能力强，适应各种不同参数配电系数，运行稳定可靠、补偿彻底、操作简单。

二、二、型号说明型号说明JKL7F-7F-1212□特殊功能最大的控制路数设计序号取样物理量：L无功电流W无功功率G功率因数控制器代号三、三、使用条件使用条件1.海拔高度：≤2OOOm;2.环境温度：-25℃～50℃;3.相对湿度：85%(当25℃时);4.周围环境：无易燃、易爆的介质存在，无导电尘埃及腐蚀气体存在。

四、功能特性1.控制信号：采用功率因数和无功电流两物理量进行综合控制；2.操作简单：通过三个键操作，可以达到自动运行、手动投切、参数设定；3.电流判别：电流输入不用考虑极性，能自动判别转换；4.路数通用：投切路数由用户按需设定；5.数据保存：当改变设定参数后失电时，设定参数不会丢失，数据能永久保存，上电时参数不用重新设定；6.适应性强：控制器自动适应不同参数配电系统，无须提供电流互感器变比和补偿电容器的容量；7.过压保护：当电网电压超过设定值时，自动快速逐级切除已投入的电容器组；8.低无功封锁：电网无功量低于一组电容器1.1倍的补偿值，既使COSφ值小于设定值，为避免投切振荡而不投入补偿电容器组;9.低负荷封锁：当电流信号小于设计容量5%时，封锁电容器的投入，同时按设定延时逐级切除已投入的电容器组。

10.切投时间间隔自锁：为了防止电容器因放电不完全，引起切投过电压，当同一组电容器切投动作时间间隔小于电容器放电时间不投入，待时间间隔大于1分钟后才能投入。

五、技术参数1.工作电压：22OV/380VAC±20%5OHz；2.输入电流：≤5A；3.输出触点容量：25OV/5AAC38OV/3AAC；4.工作方式：自动循环，连续工作；5.投入门限：大于1.1Ic，并小于COSφ设定值；5.切除门限：超前；6.C0Sφ设定：0.90～O.99可调；7.延时设定：10～99s可调；8.过压设定：210～270V/、410～470V可调，电压回差8～10V；9.路数设定：1～7、1～10、1～12可调；10.执行标准：JB/T9663-1999六、输入及接线输入及接线1.输入电流必须取自配电总屏电流互感器的信号；2.输入信号如取A相，则输入电压必须取B、C相，即：电流信号无论取那一相，电压输入必须取另外两相；3.接触器线圈电压为380V时，P点与B点相接(见接线图)，线圈电压为2200V时，P点与N 点相接。

智能无功补偿控制器使用说明
智能无功补偿控制器使用说明
一、产品介绍
智能无功补偿控制器是一种用于改善电力系统的功因数的设备。

它通过自动检测电力系统的功因数，并通过补偿电容器自动调节电
力系统的无功功率，从而达到提高功因数和电力质量的目的。

二、安装要求
1、安装位置：智能无功补偿控制器应安装在干燥通风良好的环
境中，避免阳光直射和高温环境；
2、电源要求：智能无功补偿控制器的电源输入应符合产品标识
上的要求；
3、连接要求：智能无功补偿控制器应正确连接到电力系统的相
应接线端子上。

三、操作说明
1、启动与停止：在正确接通电源后，智能无功补偿控制器会自
动启动。

在停止使用时，需断开电源；
2、参数设置：使用者可以通过界面上的菜单设置功能来配置控
制器的参数；
3、监测功能：智能无功补偿控制器配备有监测功能，可以实时
监测功率因素和电压等参数；
4、报警功能：当电力系统的功因数超出设定范围时，智能无功
补偿控制器会发出声音和光提示，提醒用户调整。

四、维护与保养
1、定期检查：建议定期检查智能无功补偿控制器的接线情况，
以确保连接正常；
2、清洁保养：定期清洁控制器的外壳，并保持干燥，以确保正
常运行；
3、过载保护：若发生过载，请及时停止使用，并联系专业技术
人员进行维修。

五、附件
本文档涉及以下附件：
1、产品说明书；
2、安装图纸；
3、连接线路图。

六、法律名词及注释
1、功因数：指交流电路中，有功功率与视在功率之比的绝对值；
2、无功功率：指在电路中，使电流并不做功的能量。

一、简介JKW5系列智能无功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节（以下简称控制器），使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量，从而提高了经济效益和社会效益达到节能的目的。

二、功能特点1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、初始相位预置（软件调节同名端或电流信号极性）。

4、具有功率因数和无功率两种控制模式。

5、人际界面友好操作方便。

6、各种控制参数全数字可调直观使用方便。

7、具有自动运行和手动运行“两种”工作方式。

8、具有过电压和欠电压保护功能。

9、具有掉电保护功能数据不丢失。

10、电流信号输入阻抗低≤0.01三、使用条件1、海拔高度不高于2500米。

2、环境温度-25℃~+50℃。

3、空气湿度在40℃时不超过50%，20℃时不超过90%。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

四、技术数据额定工作电压AC 220V或380V 50Hz额定工作电流AC 0-5A 50Hz输出触电容量AC 220V 7A 50Hz显示功率因数滞后0.001-超前0.001测量无功功率0-9999Kvar欠压保护值300V控制方式动寻优/循环投切灵敏度60mA防护等级外壳IP40五、数码管显示和指示灯指示说明1、当系统正常时数码管显示的是功率数值，仅在无功功率指示灯亮起时，数码管显示的是无功功率值（无功功率模式）或AULO（功率因数模式）,2、当系统出现过欠压时，参数预置指示灯会频闪，表示控制器工作在切除状态，数码管的显示值是系统的电压值3、当系统出现欠流时，数码管显示C――O。

表示电流小于60mA4、cos 显示值说明：☆显示0.90S表示当前功率因数为滞后0.90S，显示—0.90S表示当前功率因数为超前0.90S。

六、工作模式的特点任何时刻控制器只能工作在一种工作模式下功率因数控制模式的特点：本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有的参数已按最合理的方式预置，用户只要接线正确就能正常工作，无需任何操作。
