涡街流量计测量原理

Working principle diagram of vortex flowmeter
涡街流量计工作原理图
目录
壹
概述
贰 涡街流量计原理
叁
原理图示
肆 涡街流量计特点
涡街概述
概述 涡街流量计
——上海有恒测控提供
什么是涡街流量计
涡街流量计是根据卡门（Karman）涡街原 理研究生产的测量气体、蒸汽或液体的体 积流量、标况的体积流量或质量流量的体 积流量计。主要用于工业管道介质流体的 流量测量，如气体、液体、蒸汽等多种介 质。
涡街流量计原理
涡街流量计原理
原理
一
涡街流量计是利用卡门原理和压电技术制造的
速度式流量计，传感器输出的频率值与管道中
介质流速成正比：
Q=3600F/K， F= f = Sr × V/d
传感器压力损失：△P≤1.2ρV²
式中：F———流量脉冲频率，Hz;V———管道内流
二
体平均流速，m/s;d———漩涡发生体迎流面宽度，
涡街流量计特点
涡街流量计特点
⑦大特点
上海有恒测控提供
量程范围
涡街流量传感器量程在很小范围时，准确度可 达0.5级或更高，量程范围增大，准确度下降 。 用于气体计量，好的传感器在1.5级准确度 时，量程比可达1∶20~1∶25，即流速为 (3~75)m/s。 一般传感检定应在国家质检总局授 权的计量检定标准装置上，根据JJG10292007《涡街流量计》检定规程进行检定，在 量程范围内取5~6个流量点，检定线性误差 、重复性、平均仪表系数等指标。
感谢观看
m;D———传感器壳体内径，m;Sr———施特劳哈尔
数 (无量纲 );ρ———被测介质密度，

卡门涡街流量计原理流量计工作原理卡门涡街流量计是依据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。

并可作为流量变送器应用于自动化掌控系统中。

该仪表接受先进的差动技术，搭配隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并接受了独特的传感器封装技术和防护措施，保证了产品的牢靠性。

产品有基本型和复合型两种型式，基本型测量单一的流量信号；复合型可同时实现温度、压力、流量的测量。

每种型式都有整体、分体结构，以适应不同的安装环境。

卡门涡街流量计紧要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。

气体涡街流量计特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

无可动机械零件，因此牢靠性高，维护量小。

仪表参数能长期稳定。

气体涡街流量计接受压电应力式传感器，牢靠性高，可在—20℃～+250℃的工作温度范围内工作。

有模拟标准信号，也有数字脉冲信号输出，简单与计算机等数字系统配套使用，是一种比较先进、理想的流量仪表。

卡门涡街是流体力学中紧要的现象，在自然界中常可碰到，在确定条件下的定常来流绕过某些物体时，物体两侧会周期性地脱落出旋转方向相反、排列规定的双列线涡，经过非线性作用后，形成卡门涡街。

如水流过桥墩，风吹过高塔、烟囱、电线等都会形成卡门涡街。

卡门涡街有一些很紧要的应用，因此有必要了解其讨论历史及有关的应用情况。

测量天然气旋进漩涡流量计所具备的要素对于天然气用旋进漩涡流量计来测量所必要的前提要具备三大要素：1、对气流条件的要求：（1）被测气体应为单相的、连续地流经管道的圆管流。

（2）气体流经流量计之前，其流速必需与管道轴线平行，不得有旋涡流。

（3）气流应是亚音速、非脉动的，其流量随时间变化比较缓慢。

2、对流量计安装要求：该种仪表对工艺安装及使用环境没有太多的特别要求，但任何一类流量测量仪表都有这样一种共性，即尽可能避开振动及高温环境随离流态干扰元件（如压缩机、分别器、调压阀、大小头及汇管、弯头等）、保持仪表前后直管段内壁光滑平直、保证被测介质为干净的单相流体等。

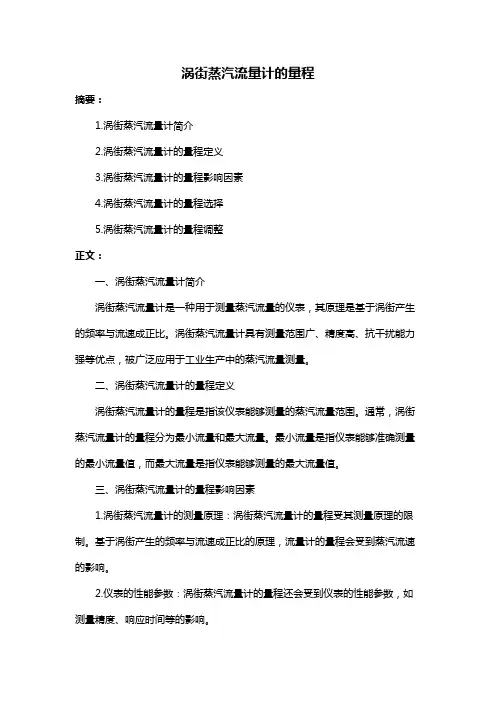

涡街蒸汽流量计的量程摘要：1.涡街蒸汽流量计简介2.涡街蒸汽流量计的量程定义3.涡街蒸汽流量计的量程影响因素4.涡街蒸汽流量计的量程选择5.涡街蒸汽流量计的量程调整正文：一、涡街蒸汽流量计简介涡街蒸汽流量计是一种用于测量蒸汽流量的仪表，其原理是基于涡街产生的频率与流速成正比。

涡街蒸汽流量计具有测量范围广、精度高、抗干扰能力强等优点，被广泛应用于工业生产中的蒸汽流量测量。

二、涡街蒸汽流量计的量程定义涡街蒸汽流量计的量程是指该仪表能够测量的蒸汽流量范围。

通常，涡街蒸汽流量计的量程分为最小流量和最大流量。

最小流量是指仪表能够准确测量的最小流量值，而最大流量是指仪表能够测量的最大流量值。

三、涡街蒸汽流量计的量程影响因素1.涡街蒸汽流量计的测量原理：涡街蒸汽流量计的量程受其测量原理的限制。

基于涡街产生的频率与流速成正比的原理，流量计的量程会受到蒸汽流速的影响。

2.仪表的性能参数：涡街蒸汽流量计的量程还会受到仪表的性能参数，如测量精度、响应时间等的影响。

3.工况条件：实际应用中，蒸汽的物性参数、温度、压力等工况条件也会影响涡街蒸汽流量计的量程。

四、涡街蒸汽流量计的量程选择在选择涡街蒸汽流量计的量程时，需要考虑以下几点：1.确保测量范围覆盖实际工况需求：根据实际工况条件下的蒸汽流量范围，选择能够覆盖该范围的涡街蒸汽流量计。

2.考虑测量精度要求：根据生产过程中对蒸汽流量测量的精度要求，选择合适的涡街蒸汽流量计。

3.兼顾仪表的使用寿命和经济性：在满足测量要求的前提下，选择具有较长使用寿命和较低成本的涡街蒸汽流量计。

五、涡街蒸汽流量计的量程调整在实际使用过程中，可能会出现涡街蒸汽流量计的量程与实际需求不匹配的情况。

此时，可以通过以下方法进行量程调整：1.修改仪表的参数设置：根据实际需求，调整仪表的测量范围、测量精度等参数。

2.更换仪表：如果调整仪表参数后仍无法满足需求，可以考虑更换一台量程更合适的涡街蒸汽流量计。

总之，涡街蒸汽流量计的量程选择和调整是确保仪表在实际应用中能够准确测量蒸汽流量的关键。

涡街流量计的测量原理是什么？
涡街流量计的测量原理是基于涡街的旋转。

当流体通过涡街流量计时，流体中的涡街发生旋转，涡街的旋转速度与流体的流速成正比。

因此，通过测量涡街的旋转速度，可以计算出流体的流量。

涡街流量计的结构包括涡街、传感器和信号处理器。

涡街是一个类似于螺旋桨的结构，当流体通过涡街时，会产生旋转。

传感器用于测量涡街的旋转速度，通常采用霍尔传感器或磁敏传感器。

信号处理器用于处理传感器测量到的信号，并将其转换为流量值。

总之，涡街流量计通过测量流体中涡街的旋转速度来计算流体的流量。

其结构包括涡街、传感器和信号处理器。
