涡街流量计原理

涡街流量计的工作原理图
涡街流量计一般也称为漩涡流量计或是卡门涡街流量计,而之所以有漩涡和卡门涡街流量计之称这完全是由其工作原理得来的。

工作原理：在仪器壳体管道内设置一个三角柱漩涡的发生体，当流体以相应的流速经过三角柱就会产生有规则漩涡，而这种漩涡就称为“卡门漩涡”。

在涡街流量计的三角柱下游会设计一个记录流体所产生轻微压差的机械传感器，如果流体不流动就不会产生漩涡，当有一定流速的流体流动时就会由下游的机械传感器精确计量，该传感器能承受管道高达1g的震动，压力冲击和温度骤变都对其测量没有任何影响，所以涡街流量计也具有测量性稳定的特性。

涡街流量计一般可以精确测量蒸汽、气体、和液体，同时也广泛应用于水、人工燃气、天然气、蒸汽、过热蒸汽等各个领域。

脉冲型涡街流量计原理
脉冲型涡街流量计是一种利用涡街效应测量流体流速和流量的仪器。

其原理如下：1. 涡街产生：当流体通过装有涡街传感器的流量计内的流道时，会在流道后方产生涡街。

涡街是由于流体流过流道后，在流道两侧形成交替出现的涡旋所引起的。

2. 涡街传感器：涡街传感器一般由涡街体和感应线圈组成。

涡街体是一个固定在流量计内的金属片，其后方有一根固定在流量计上的感应线圈。

当涡街通过感应线圈时，感应线圈会感受到涡街的运动。

3. 涡街传感器输出：感应线圈感受到涡街的运动后，会产生交变电压信号。

涡街的运动频率与流体的流速成正比，因此交变电压信号的频率也与流速成正比。

4. 流速计算：流量计会根据交变电压信号的频率来计算流体的流速。

通常，流量计会将交变电压信号转换为脉冲信号，每个脉冲代表一定的流量。

5. 流量计算：根据脉冲信号的数量和流量计设定的脉冲系数，可以计算出单位时间内流体的流量。

脉冲系数是由涡街流量计的特性决定的，可通过校准来确定。

总之，脉冲型涡街流量计利用涡街效应来测量流体流速，然后根据流速计算流量。

该原理简单、可靠且精度较高，适用于各种工业领域的流量测量。

涡街流量计原理
涡街流量计（Vortex flowmeter）是一种利用流体通过流体产生的旋涡来测量流量的仪器。

其工作原理基于科氏定律，即当流体通过具有几何约束的物体时，会在物体后面形成旋涡。

涡街流量计通过安装在管道内部的涡街传感器来检测和计数流体通过的旋涡数量，然后根据旋涡频率来计算流体的流量。

涡街流量计通常由以下几个主要部件组成：
1. 涡街传感器：涡街传感器是涡街流量计的核心部件，通常由一个金属(如不锈钢)材料制成。

涡街传感器内部有一个具有阻力功能的截面，在截面后形成涡街。

2. 振动体：涡街传感器内部的振动体是一个平面或圆柱形的物体，其形状与涡街传感器的截面一致。

当流体经过涡街传感器产生涡街时，涡街与振动体相互作用，导致振动体发生振动。

3. 传感器电路：传感器电路通过与涡街传感器接触，可以
检测振动体的运动并转换为电信号。

传感器电路通常包括
一个压电传感器或热敏电阻，用于转换振动信号为电信号。

涡街流量计的工作原理如下：
1. 当流体通过涡街传感器时，流体与涡街传感器上的阻力
截面相互作用，形成旋涡。

2. 旋涡会引起振动体发生振动，振动的频率与涡街的数量
成正比，也就等于流体的流量。

3. 传感器电路会检测振动体的振动，并将其转换为电信号。

4. 通过对电信号进行处理和计算，可以得到流体的流量数据。

涡街流量计具有精度高、适用范围广、压力损失小等优点，并被广泛应用于液体、气体等流体的流量测量。

涡街流量计的原理一、涡街流量计概述涡街流量计是一种常用的温度、压力和流量测量仪表，广泛应用于石油、化工、冶金、电力等工业领域。

它利用流体流经流量计时产生的涡旋，通过检测涡旋频率来测量流体的流量。

本文将详细介绍涡街流量计的原理、工作方式以及其在工业生产中的应用。

二、涡街流量计工作原理涡街流量计利用流体通过管道时产生的涡旋来测量流体的流量。

其主要由涡街传感器和信号处理器组成。

1. 涡街传感器涡街传感器是涡街流量计的核心部分，它利用流体流经传感器时产生的涡旋来测量流量。

传感器由一个线圈和一个薄膜板组成。

当流体通过传感器时，流体对薄膜板施加压力，导致薄膜板振动。

这种振动产生的涡旋频率与流体的流速成正比。

2. 信号处理器信号处理器用于测量和处理传感器产生的涡旋信号。

传感器产生的涡旋信号通过线圈传递给信号处理器。

信号处理器通过计算涡旋的频率来测量流体的流速，并将结果转换为标准的电信号输出。

三、涡街流量计的工作方式涡街流量计是一种被动式的测量仪表，其工作不需要外部能量输入。

它通过检测流体流经传感器时产生的涡旋来测量流量。

具体工作方式如下：1. 流体流经传感器流体通过管道流经涡街流量计的传感器。

流体对传感器的薄膜板施加压力，导致薄膜板振动。

振动产生的涡旋沿着流体的流向形成，涡旋的频率与流体的流速成正比。

2. 信号采集与处理涡街传感器产生的涡旋信号通过线圈传递给信号处理器。

信号处理器对涡旋信号进行采集和处理。

它根据涡旋的频率计算出流体的流速，并将结果转换为标准的电信号输出。

3. 流量计显示与记录流量计的输出信号可以通过显示装置直接显示流体的流量信息。

同时，流量信息也可以通过数据记录仪进行记录和储存，以供后续分析和处理。

四、涡街流量计的优势和应用涡街流量计具有以下优点，使其在工业生产中得到广泛应用：1. 高精度涡街流量计具有较高的测量精度，测量范围广，适用于不同介质的流量测量。

2. 可靠稳定涡街流量计结构简单、稳定可靠，无可动部件，几乎不需要维护。

涡街流量计工作原理
涡街流量计通过涡街发生器产生的涡街作用原理来测量流体的流量。

其工作原理如下：
1. 流体进入涡街流量计后，首先经过一个流体进口。

进口处通常设有一个圆锥形收缩管，用于引导流体进入流量计并形成一定的流速。

2. 流体进入流量计后，经过一个特殊设计的涡街发生器。

涡街发生器通常由一个金属材料制成的悬臂式挡板组成，在流体中产生周期性涡流。

3. 流过涡街发生器的流体会产生涡街效应，即流体会在挡板两侧交替产生旋涡。

4. 产生的旋涡将会在挡板后面形成一个交替出现的涡街，涡街的频率与流体的流速成正比。

5. 涡街后的流体继续通过一个涡街检测器，涡街检测器通常由一个传感器和一个电子设备组成。

6. 传感器通常采用霍尔元件或光电元件，用于检测涡街的旋涡频率。

7. 电子设备会根据传感器检测到的旋涡频率来计算流体的流速，然后根据管道的截面积计算出流体的流量。

8. 测量结果可以通过显示屏或输出接口展示，以便实时监测和记录流体的流量。

总的来说，涡街流量计通过检测涡街效应，并将涡街的频率转换成流体的流速，进而计算出流体的流量。

这种测量方法具有结构简单、精度高、可靠性好等优点，并广泛应用于工业流体流量测量领域。

涡街流量计的原理
涡街流量计是一种常用的流量测量仪器，利用涡街效应来实现流速测量。

涡街效应是指当液体或气体通过管道中的障碍物时，在障碍物的后方会形成一系列交替出现的漩涡。

涡街流量计利用这种现象来测量流体的流速，进而计算出流量。

涡街流量计的基本原理是通过安装在管道中的涡街传感器来感知流体中形成的漩涡频率，从而确定流速。

当流体通过管道时，涡街传感器会受到漩涡的作用而产生振动，这种振动会被传感器转换成电信号，经过处理后可以得到流体的流速信息。

涡街流量计具有结构简单、稳定可靠、测量范围广等优点。

其工作原理简单清晰，不受流体性质影响，可以用于液体和气体的流量测量。

在工业生产中，涡街流量计被广泛应用于各种领域，如化工、石油、水利等。

涡街流量计的精度受多种因素影响，包括管道直径、流体密度、流速范围等。

为了提高测量精度，通常需要根据实际情况选择合适的涡街流量计型号，并进行定期校准和维护。

总的来说，涡街流量计是一种常用的流量测量仪器，通过利用涡街效应来实现流速测量。

其原理简单清晰，应用广泛，是工业生产中不可或缺的重要工具之一。

通过不断的技术创新和改进，涡街流量计将在未来发挥更加重要的作用，为工业生产提供更精准的流量测
量数据。

涡街流量计的工作原理在特定的流动条件下，一部分流体动能会转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。

目前流体振动流量计有三类：涡街流量计、旋进（旋涡进动）流量计和射流流量计。

涡街流量计具有以下一些特点：①输出为脉冲频率，其频率与被测流体的实际体积流量成正比，不受流体组分、密度、压力、温度的影响；②测量范围宽，一般范围度可达10：1以上；③精确度为中上水平；④无可动部件，可靠性高；⑤结构简单牢固，安装方便，维护费较低；⑥应用范围广泛，可适用液体、气体和蒸汽。

涡街流量计的工作原理在流体中设置旋涡发生体（阻流体），从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡曼涡街（见图1），旋涡列在旋涡发生体下游非对称地排列。

根据卡曼涡街原理，有如下关系式：（1）（2）式中，m为旋涡发生体两侧弓形面积与管道横截面面积之比；D为表体通径；d为旋涡发生体迎面宽度；f 为旋涡的发生频率；U1为旋涡发生体两侧平均流速；S r为斯特劳哈尔数；U为被测介质流的平均速度。

图1 卡曼涡街管道内体积流量q v为：（3）（4）式中，K为流量计的仪表系数，单位为脉冲数/m3。

K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。

斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。

由图2可见，在ReD=2×104～7×106的范围内，Sr可视为常数，这是仪表正常工作范围。

当测量气体流量时，涡街流量计的流量计算式为（5）式中，q Vn、q V分别为标准状态下（0℃或20℃，101.325kPa）和工况下的体积流量；P n、P分别为标准状态下和工况下的绝对压力；T n、T分别为标准状态下和工况下的热力学温度；Z n、Z分别为标准状态下和工况下气体压缩系数。

图2 斯特劳哈尔数与雷诺数关系曲线由式（4）可见，涡街流量计输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。

涡街流量计的原理
涡街流量计是一种常用的流量计，它利用了涡旋的运动来测量流体的
流量。

涡街流量计由流体传感器和信号转换器两部分组成。

1. 流体传感器
涡街流量计的传感器是由一个具有多个薄片的圆柱形壳体和一个安装
在其中心轴上的叶轮组成。

当介质通过壳体时，叶轮开始旋转，产生
一系列旋涡。

这些旋涡会使得叶轮发生周期性地振动，振动频率与介
质的速度成正比。

因此，通过测量叶轮振动的频率可以得到介质的速度，从而计算出其流量。

2. 信号转换器
信号转换器是将传感器输出的信号转换为标准电信号，并进行相应处
理和显示。

它包括放大电路、滤波电路、数字化电路等。

放大电路：将传感器输出信号进行放大，以便于后续处理。

滤波电路：去除噪声干扰以及其它杂波干扰，保证测量结果准确可靠。

数字化电路：将模拟信号转换为数字信号，并对其进行处理和显示。

通常采用微处理器或单片机进行处理，实现流量的显示、记录和通信
等功能。

涡街流量计的原理是基于科氏定理，即在一个旋转体系中，物体的运
动速度与旋转速度之间存在一定的关系。

当介质通过涡街流量计的传
感器时，会产生一系列旋涡。

这些旋涡会使得叶轮发生周期性地振动，振动频率与介质的速度成正比。

因此，通过测量叶轮振动的频率可以
得到介质的速度，从而计算出其流量。

涡街流量计具有结构简单、稳定可靠、精度高等优点，在工业生产中
得到了广泛应用。

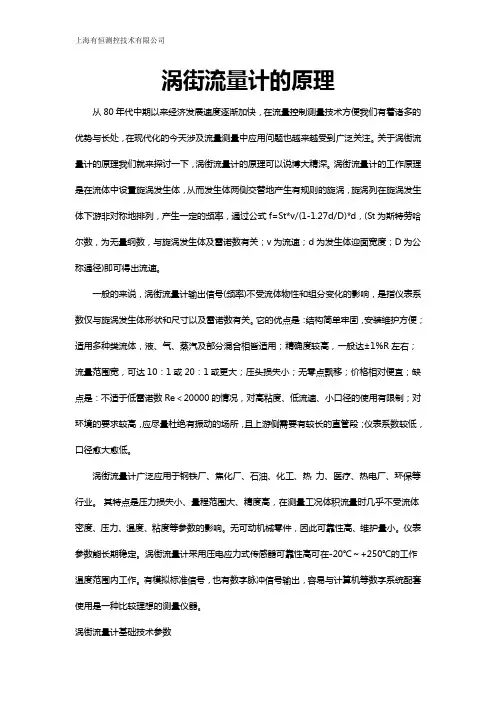

涡街流量计的原理从80年代中期以来经济发展速度逐渐加快，在流量控制测量技术方便我们有着诸多的优势与长处，在现代化的今天涉及流量测量中应用问题也越来越受到广泛关注。

关于涡街流量计的原理我们就来探讨一下，涡街流量计的原理可以说博大精深。

涡街流量计的工作原理是在流体中设置旋涡发生体，从而发生体两侧交替地产生有规则的旋涡，旋涡列在旋涡发生体下游非对称地排列，产生一定的频率，通过公式f=St*v/(1-1.27d/D)*d，(St为斯特劳哈尔数，为无量纲数，与旋涡发生体及雷诺数有关；v为流速；d为发生体迎面宽度；D为公称通径)即可得出流速。

一般的来说，涡街流量计输出信号(频率)不受流体物性和组分变化的影响，是指仪表系数仅与旋涡发生体形状和尺寸以及雷诺数有关。

它的优点是：结构简单牢固，安装维护方便；适用多种类流体，液、气、蒸汽及部分混合相皆适用；精确度较高，一般达±1%R左右；流量范围宽，可达10：1或20：1或更大；压头损失小；无零点飘移；价格相对便宜；缺点是：不适于低雷诺数Re＜20000的情况，对高粘度、低流速、小口径的使用有限制；对环境的要求较高，应尽量杜绝有振动的场所，且上游侧需要有较长的直管段；仪表系数较低，口径愈大愈低。

涡街流量计广泛应用于钢铁厂、焦化厂、石油、化工、热力、医疗、热电厂、环保等行业。

其特点是压力损失小、量程范围大、精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

无可动机械零件，因此可靠性高、维护量小。

仪表参数能长期稳定。

涡街流量计采用压电应力式传感器可靠性高可在-20℃～+250℃的工作温度范围内工作。

有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用是一种比较理想的测量仪器。

涡街流量计基础技术参数1、测量介质：液体、一般气体、蒸汽2、公称通径：DN15～DN300（满管式）、DN150～DN2000(插入式)、DN2000以上口径协议供货3、介质温度：-40～100℃（常温）、-40～250℃（中温）、-40～320℃（高温）、-40～350℃（超高温）4、公称压力：1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)5、精度：±1%R，±1.5%R（满管式）；±1.5%R，±2.5%R（插入式）6、供电电源：+12VDC（三线制脉冲输出）、+24VDC（三线制脉冲输出型及二线制电流输出型）、3.6V锂电池、双供电7、本体材质：304(其它材料协议供货)8、防护等级：IP65(其它防护等级协议供货)9、环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa。

涡街流量计使用范围
摘要：
一、涡街流量计的工作原理
二、涡街流量计的优点
三、涡街流量计的测量范围
四、涡街流量计的适用流体类型
五、涡街流量计的注意事项
正文：
涡街流量计是一种基于涡街原理的流量测量仪表。

它通过检测流体在管道中产生的旋涡频率来计算流量，具有测量准确、结构简单、运行可靠等优点。

涡街流量计的测量范围广泛，可以测量各种液体、气体和蒸汽的流量。

在大口径管道测量中，涡街流量计具有明显优势。

同时，涡街流量计还具有良好的抗干扰性能，能在较恶劣的工况下稳定工作。

涡街流量计适用于多种流体类型，包括低雷诺数流体、含有固体微粒的流体、气液两相流体以及易结垢的流体。

但在测量低雷诺数流体时，需要保证流速在一定范围内；对于含有固体微粒的流体，需注意固体微粒对涡街发生体的磨损；对于气液两相流体，容积含气率应小于7%；对于易结垢的流体，需定期对涡街发生体进行清洗。

总之，涡街流量计具有广泛的适用范围和良好的性能，在工业生产中得到了广泛的应用。

涡街流量计的工作原理涡街流量计是一种常用的流量测量仪表，广泛应用于工业生产、市政工程、环保监测等领域。

它通过测量流体通过管道时产生的涡旋频率来实现流量的准确测量。

涡街流量计的工作原理基于涡旋效应，下面我们将详细介绍涡街流量计的工作原理。

1. 涡旋效应。

涡旋效应是指当流体通过一定形状的物体时，会在其后面形成一系列交替的涡旋结构。

这种现象是由于流体在通过物体时，会受到阻力和惯性的作用而产生的。

涡旋效应在流体力学中有着广泛的应用，涡街流量计正是利用了这一效应来实现流量的测量。

2. 涡街流量计的结构。

涡街流量计由管道、涡街传感器、转换器等部分组成。

其中，涡街传感器是实现流量测量的关键部件。

涡街传感器通常由一个装有小孔的固定装置和一个安装在流体中的涡街组成。

当流体通过管道时，会在涡街后形成一系列交替的涡旋，涡街传感器可以感知到这些涡旋的频率，并将其转换为相应的电信号。

3. 工作原理。

当流体通过管道时，涡街传感器感知到涡旋的频率，并将其转换为脉冲信号。

这些脉冲信号经过转换器处理后，可以得到流体的流量信息。

涡街流量计的工作原理可以简单概括为，流体通过管道时产生涡旋，涡街传感器感知涡旋的频率，将其转换为电信号，通过处理得到流量信息。

4. 测量精度。

涡街流量计具有较高的测量精度，通常可以达到1%或更高的精度。

这得益于涡街传感器对涡旋频率的敏感度以及先进的信号处理技术。

因此，涡街流量计在工业生产和其他领域的流量测量中得到了广泛的应用。

总之，涡街流量计利用涡旋效应实现了对流体流量的准确测量。

其工作原理简单清晰，测量精度高，适用于各种流体的测量。

在工业生产和其他领域中发挥着重要作用，为流量测量提供了可靠的技术手段。

涡街流量计的工作原理在速度式流量计中，不可缺少的一种就是涡街流量计。

涡街流量计主要应用于工业管道介质流体的流量测量，测量的内容较多，多见于进行测量单相流满管介质，即气体、蒸汽以及液体等。

涡街流量计能够跟DCS系统联合应用，具备较好的先进化特点，所以也属于应用效果较佳的流量仪表。

以下是基于涡街流量计的工作原理，对其应用于工业生产中的相关内容进行分析。

涡街流量计的构成主要包括3个关键部分，分别是漩涡发生体、频率检测器、信号转换器，其应用作用较多，一方面可以输出4～20mADC 信号，另一方面也能够效地输出脉冲电压信号。

涡街流量计测量原理为：把非流体型阻流体安放到流动流体中的垂直流动方向，基于相应流量区间中，在阻流体两侧部位，分离流体，而且以交替的形式进行此活动，然后释放交替漩涡列，可以理解为是频率正比于管道内的平均流速、规则的交替漩涡列，而且其具备规律性、不对称的特点，数量是两串，另一重要的特点就是两侧漩涡具有不同的旋转方向。

对于流体的流量的计算，主要是以检测元件测出漩涡频率的方式进而获得。

被测介质平均流速、旋涡的发生频率、旋涡发生体迎面宽度分别运用v、f、d进行表示，得到以下公式：f=Sr×v/d。

式中：Sr代表的是雷诺数函数，如果ReD=2.0×104～7.0×106之中，气体、液体分别是每秒在5～50m、0.5～7.0m。

如果具有已知的旋涡发生体的形状、尺寸，常数项以Sr代表，则具备比例关系的就是涡街频率、体积流量，这种关系比较稳定，在流体物理性质改变、组分变化的情况下，比例关系也不会更改。

涡街流量计可以测量单相流环境的各种指标，常见的就是正气流量、液体以及气体流量等。

应该保障流体是独自存在的形式，因为混相流体的环境下，将会对于流量计的测量准确度产生明显的影响，降低结果的精准度。

涡街流量计工作原理图
涡街流量计是一种常用的流体测量仪表，它通过测量流体通过管道时产生的涡
旋来实现流量的测量。

涡街流量计的工作原理图如下所示：
1. 流体进入管道后，首先经过一个特殊设计的流体调节装置，使流体流经涡街
流量计时能够形成稳定的涡旋。

2. 当流体通过管道时，会在涡街流量计的测量部位产生一系列的涡旋，这些涡
旋的频率和流体的流速成正比。

3. 涡街流量计的传感器会检测到这些涡旋，并将其转换成相应的电信号。

4. 通过对这些电信号进行处理，涡街流量计可以准确地计算出流体的流量。

5. 最后，涡街流量计会将测得的流量数据显示在仪表盘上，并输出给控制系统
或记录设备。

涡街流量计的工作原理图清晰地展现了其测量流体流量的过程，通过测量涡旋
的频率和流速的关系来实现精确的流量测量。

这种测量方式简单可靠，适用于各种流体，广泛应用于化工、石油、制药等行业的流量测量领域。

总之，涡街流量计工作原理图展示了其通过测量流体产生的涡旋来实现流量测
量的原理，具有测量精度高、可靠性好等特点，是流量测量领域中常用的一种仪表。

涡街流量计工作原理看到标题知道今天要给大家介绍涡街流量计的工作原理。

涡街流量计是仪表中很常见使用也比较广泛的一款仪表。

尤其近几年时代发展迅速，现代化工业企业发展尤为显著多少都离不开流量计的参与，尤其是涡街流量计点击率非常高，像石油、冶金、食品、制药、化工、电厂、城市建筑等各行业都有涡街流量计的身影。

涡街流量计的原理是利用卡门涡街的周期、交替变化的性质，通过测量涡街的脱落频率来确定流体的速度或其流量。

那么什么是卡门涡街呢？这里更深的科普下卡门涡街的含义，是当流体绕过非流线型物体，这时物体尾流的左右两侧会产生相对交替排列、旋转方向相反的反对称涡旋。

其实卡门涡街是种粘性并且不可压缩流体动力学所研究的一种现象。

像高层建筑、电线、油管道及换热器管束时都会产生卡门涡街。

漩涡释放的频率F(Hz)与流体的平均流动速度及柱状物的宽度有关，可用算式表示为：f = St×v/d式中：F—旋涡分离的频率St—系数（斯特劳哈尔数）v—流体流速d—柱体迎流面宽度斯特劳哈尔数是涡街流量计中非常重要的系数，是由斯特劳哈尔数和雷诺数的关系曲线可以看出，低雷诺数时，斯特劳哈尔数随着雷诺数的变化而变化。

在曲线的St≈0.17的平直部分，旋涡的释放频率与流速成正比，所以检出频率f就可求得平均流速，进而求出体积流量。

其中K=N/Q式中K—仪表系数（脉冲/m3）、N—脉冲个数、Q—体积总数（m3）由于旋涡在柱体后部两侧产生压力脉动，安装在柱体后部外尾流中的探头体将感受到一个交变力，埋设在探头内部的压电晶体检测元件受到这一交变力的作用而产生交变的电荷，交变电荷信号经检测放大器处理后输出电压频率信号，并按不同的需要转换成相应的输出，满足用户的要求。

涡街流量计的工作原理可以说非常深奥了，然而涡街流量计的选型也非常重要，必须要与工程现场管道、环境等匹配才能确保流量计性能可满足用户现场需求。

在选择涡街流量计时还需要注意以下几点事项：①首选确定被测量介质的流动状态。

涡街流量计结构和原理
涡街流量计是一种基于涡街效应的流量测量仪器。

其结构由传感器和
转换器两个部分组成。

传感器部分是由涡街流量传感器组成，它采用了一种特殊的结构，其
内部装置有一个翼片，固定在流体流经的狭窄通道内，当流体流过翼片时，翼片开始旋转，同时在两侧产生了交替的涡街，其涡街频率与流体的流速
成正比，即流速越快，翼片旋转的频率越高。

转换器部分是由信号转换器和显示器组成，其作用是将传感器采集到
的信号转化为标准的电信号输出，并进行电信号的调整和处理，最终显示
出流量大小。

涡街流量计是一种直接式的流量测量仪器，具有响应速度快、精度高、适用范围广等优点，可广泛应用于液体和气体的流量测量。
