水利水电工程混凝土单元工程质量评定表

1.本章表格合用于大中型水利水电工程的混凝土工程的单元工程施工质量验收评定，小型水利水电工程可参照执行。

2.划分工序的单元工程，其施工质量验收评定在工序验收评定合格和施工项目实体质量检验合格的基础上进行。

不划分工序的单元工程，其施工质量验收评定在单元工程中所包含的检验项目检验合格和施工项目实体质量检验合格的基础上进行。

3.工序施工质量具备下述条件后进行验收评定：①工序中所有施工项目(或者施工内容) 已完成，现场具备验收条件。

②工序中所包含的施工质量检验项目经施工单位自检全部合格。

按《水利水电工程单元工程施工质量验收评定标准-混凝土工程》 (SL 632-2022) 进行自检，并做好检验记录。

②自检合格后，填写工序施工质量验收评定表，质量责任人履行相应签认手续后，向监理单位申请复核。

③监理单位收到申请后，5.监理复核包括以下内容：①核查施工单位报验资料是否真实、齐全；②结合平行检测和SL 632-2022 标准的要求，在工序施工质量验收评定表中填写复核记录，并签署工序施工质量评定意见，核定工序施工质量等级，相关责任人履行相应签认手续。

6.单元工程施工质量具备下述条件后验收评定：①单元工程所含工序(或者所有施工项目) 已完成，施工现场具备验收的条件；②已完工序施工质量经验收评定全部合格，有关质量缺施工质量进行自检，并填写检验记录；②自检合格后，填写单元工程施工质量验收评定表，内进行复核。

8.监理复核包括下述内容：①核查施工单位报验资料是否真实、齐全；②对照施工图纸及施工技术要求，结合平行检测和 SL 632-2022 的要求；③检查已完单元工程遗留问题的处理情况，在单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人履行相应签认手续；④对验收中发现的问题提出处理意见。

9.对进场使用的水泥、钢筋、掺合料、外加剂、止水片(带)等原材料质量应按有关规范要求进行全面检验，检验结果应满足相关产品标准。

表1.1岩石边坡开挖单元工程质量评定表表1。

2岩石地基开挖单元工程质量评定表表1。

3岩石洞室开挖单元工程质量评定表表1。

4软基和岸坡开挖单元工程质量评定表表1。

5混凝土单元工程质量评定表表1。

5—1基础面或混凝土施工缝处理工序质量评定表水利水电工程表1。

5—2混凝土模板工序质量评定表水利水电工程表1。

5-3混凝土钢筋工序质量评定表水利水电工程混凝土止水、伸缩缝和排水管安装表1。

5-5混凝土浇筑工序质量评定表表1。

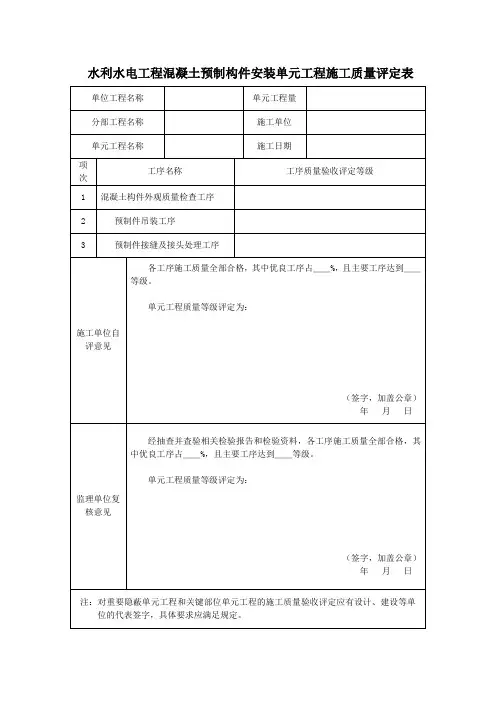

6 混凝土预制构件安装单元工程质量评定表表1.7 混凝土坝坝体接缝灌浆单元工程质量评定表表1。

8 岩石地基帷幕灌浆单元工程质量评定表表1.9 岩石地基固结灌浆单元工程质量评定表表1。

10 水工隧洞回填灌浆单元工程质量评定表表1.11 高压喷射灌浆单元工程质量评定表表1。

12 基础排水单元工程质量评定表表1.13 锚喷支护单元工程质量评定表表1.13-1锚喷支护锚杆、钢筋网工序质量评定表表1.13—2锚喷支护喷射混凝土质量工序评定表表1。

14 混凝土防渗墙单元工程质量评定表表1。

15 振冲地基加固单元工程质量评定表注：1. 本表适用于30KW振动器振冲加固地基。

表1。

16 造孔灌注桩基础单元工程质量评定表注：灌注桩质量评定意见，还应注意并说明的几个问题：一、灌注桩造孔应分序，一序孔浇筑后再进行二序孔的施工，避免串孔、塌孔等事故。

二、成孔后,应规定在一定的时间内浇筑混凝土，一般在4h之内，尤其是更换泥浆后，不能停滞时间过长。

三、孔内应保持一定高度水头，尤其是有外水压力时更应注意孔内水头压力，一般孔内水头高于地下水位。

四、混凝土浇筑时间，每次导管提升高度。

五、粘土和亚粘土层泥浆密度可控制在1。

1～1。

2g/cm3，砂土和较厚夹砂层泥浆密度应控制在1.1～1.3g/cm3，夹砂卵石层泥浆密度应控制在1。

3～1.5g/cm3.表1。

17河道疏浚单元工程质量评定表表1。

18砂料质量评定表表1.19粗骨料质量评定表表1.20 混凝土拌和质量评定表表1。

水利水电工程单元工程施工质量验收评定标准--混凝土工程（SL632-2012）----------------------------------------------------------------单元工程施工质量验收评定表格（2）清远市水利水电工程监理有限公司2013年6月目录表2.1 普通混凝土单元工程施工质量验收评定表 (1)表2.1－1 混凝土基础面或施工缝处理工序施工质量验收评定表 (2)表2.1－2 混凝土模板制作及安装工序施工质量验收评定表 (3)表2.1－3 混凝土钢筋制作及安装工序施工质量验收评定表 (4)表2.1－3－1 钢筋连接施工质量检查表 (5)表2.1－4 混凝土预埋件制作及安装工序施工质量验收评定表 (7)表2.1－5 混凝土浇筑工序施工质量验收评定表 (9)表2.1－6 混凝土外观质量检查工序施工质量验收评定表 (10)表2.2 碾压混凝土单元工程施工质量验收评定表 (11)表2.2－1 碾压混凝土基础面及层面处理工序施工质量验收评定表 (12)表2.2－2 碾压混凝土模板制作及安装工序施工质量验收评定表 (13)表2.2－4 碾压混凝土浇筑工序施工质量验收评定表 (14)表2.2－5 碾压混凝土成缝工序施工质量验收评定表 (15)表2.3 混凝土面板单元工程施工质量验收评定表 (16)表2.3－1 混凝土面板基面清理工序施工质量验收评定表 (17)表2.3－2 混凝土面板滑模制作及安装工序施工质量验收评定表 (18)表2.3－4 混凝土面板预埋件制作及安装工序施工质量验收评定表 (19)表2.3－5 混凝土面板浇筑工序施工质量验收评定表 (21)表2.4 沥青混凝土心墙单元工程施工质量验收评定表 (22)表2.4－1 沥青混凝土心墙基座结合面处理及沥青混凝土结合层面处理工序施工质量验收评定表 (23)表2.4－2 沥青混凝土心墙模板制作及安装工序施工质量验收评定表 (24)表2.4－3 沥青混凝土铺筑工序施工质量验收评定表 (25)表2.5 沥青混凝土面板单元工程施工质量验收评定表 (26)表2.5－1 沥青混凝土面板整平胶结层（含排水层）工序施工质量验收评定表 (27)表2.5－2 沥青混凝土面板防渗层工序施工质量验收评定表 (28)表2.5－3 沥青混凝土面板封闭层工序施工质量验收评定表 (29)表2.5－4 沥青混凝土面板与刚性建筑物连接工序施工质量验收评定表 (30)表2.6 预应力混凝土单元工程施工质量验收评定表 (31)表2.6－6 预应力混凝土预应力筋孔道工序施工质量验收评定表 (32)表2.6－7 预应力混凝土预应力筋制作及安装工序施工质量验收评定表 (33)表2.6－8 预应力混凝土预应力筋张拉工序施工质量验收评定表 (34)表2.6－9 预应力混凝土预应力筋灌浆工序施工质量验收评定表 (35)表2.7 混凝土预制构件安装单元工程施工质量验收评定表 (36)表2.7－1 混凝土预制构件外观质量检查工序施工质量验收评定表 (37)表2.7－2 混凝土预制构件吊装工序施工质量验收评定表 (38)表2.7－3 混凝土预制构件接缝及接头处理工序施工质量验收评定表 (39)表2.8 混凝土坝坝体接缝灌浆单元工程施工质量验收评定表 (40)表2.8－1 灌浆前检查工序施工质量验收评定表 (41)表2.8－2 灌浆工序施工质量验收评定表 (42)表2.9 安全监测仪器设备安装单元工程施工质量验收评定表 (43)表2.9－1 安全监测仪器设备检验工序施工质量验收评定表 (44)表2.9－2 安全监测仪器设备安装埋设工序施工质量验收评定表 (45)表2.9－3 安全监测仪器设备观测电缆敷设工序施工质量验收评定表 (46)表2.10 观测孔（井）单元工程施工质量验收评定表 (47)表2.10－1 观测孔（井）造孔工序施工质量验收评定表 (48)表2.10－2 观测孔（井）测压管制作与安装工序施工质量验收评定表 (49)表2.10－3 观测孔（井）率定工序施工质量验收评定表 (50)表2.11 外部变形观测设施（正垂线安装）单元工程施工质量验收评定表 (51)表2.12 外部变形观测设施（倒垂线安装）单元工程施工质量验收评定表 (52)表2.13 外部变形观测设施（引张线安装）单元工程施工质量验收评定表 (53)表2.14 外部变形观测设施（视准线安装）单元工程施工质量验收评定表 (54)表2.15 外部变形观测设施（真空激光准直安装）单元工程施工质量验收评定表 (55)表2.16 外部变形观测设施（大气激光准直安装）单元工程施工质量验收评定表 (56)附录B 原材料及中间产品检验备查表 (57)附录C 普通混凝土中间产品质量标准 (62)附录D 碾压混凝土中间产品质量标准 (66)附录E 沥青和沥青混凝土质量标准 (70)水利水电工程表2.1 普通混凝土单元工程施工质量验收评定表水利水电工程表2.1－1 混凝土基础面或施工缝处理工序施工质量验收评定表水利水电工程表2.1－2 混凝土模板制作及安装工序施工质量验收评定表表2.1－3 混凝土钢筋制作及安装工序施工质量验收评定表表2.1－3－1 钢筋连接施工质量检查表水利水电工程表2.1－4 混凝土预埋件制作及安装工序施工质量验收评定表表2.1－5 混凝土浇筑工序施工质量验收评定表表2.1－6 混凝土外观质量检查工序施工质量验收评定表表2.2 碾压混凝土单元工程施工质量验收评定表表2.2－1 碾压混凝土基础面及层面处理工序施工质量验收评定表表2.2－2 碾压混凝土模板制作及安装工序施工质量验收评定表表2.3 混凝土面板单元工程施工质量验收评定表表2.3－1 混凝土面板基面清理工序施工质量验收评定表表2.3－2 混凝土面板滑模制作及安装工序施工质量验收评定表表2.3－4 混凝土面板预埋件制作及安装工序施工质量验收评定表续表（表2.3－4）表2.3－5 混凝土面板浇筑工序施工质量验收评定表表2.4 沥青混凝土心墙单元工程施工质量验收评定表表2.4－1 沥青混凝土心墙基座结合面处理及沥青混凝土结合层面处理工序施工质量验收评定表表2.4－2 沥青混凝土心墙模板制作及安装工序施工质量验收评定表表2.4－3 沥青混凝土铺筑工序施工质量验收评定表表2.5 沥青混凝土面板单元工程施工质量验收评定表表2.5－1 沥青混凝土面板整平胶结层（含排水层）工序施工质量验收评定表表2.5－2 沥青混凝土面板防渗层工序施工质量验收评定表表2.5－3 沥青混凝土面板封闭层工序施工质量验收评定表表2.5－4 沥青混凝土面板与刚性建筑物连接工序施工质量验收评定表表2.6 预应力混凝土单元工程施工质量验收评定表表2.6－6 预应力混凝土预应力筋孔道工序施工质量验收评定表表2.6－7 预应力混凝土预应力筋制作及安装工序施工质量验收评定表表2.6－8 预应力混凝土预应力筋张拉工序施工质量验收评定表表2.6－9 预应力混凝土预应力筋灌浆工序施工质量验收评定表表2.7 混凝土预制构件安装单元工程施工质量验收评定表表2.7－1 混凝土预制构件外观质量检查工序施工质量验收评定表表2.7－2 混凝土预制构件吊装工序施工质量验收评定表表2.7－3 混凝土预制构件接缝及接头处理工序施工质量验收评定表表2.8 混凝土坝坝体接缝灌浆单元工程施工质量验收评定表表2.8－1 灌浆前检查工序施工质量验收评定表表2.8－2 灌浆工序施工质量验收评定表表2.9 安全监测仪器设备安装单元工程施工质量验收评定表表2.9－1 安全监测仪器设备检验工序施工质量验收评定表水利水电工程表2.9－2 安全监测仪器设备安装埋设工序施工质量验收评定表表2.9－3 安全监测仪器设备观测电缆敷设工序施工质量验收评定表表2.10 观测孔（井）单元工程施工质量验收评定表。

单位工程外观质量评定表（共2个表式）水利水电工程外观质量评定办法：单位工程完工后，由建设（监理）单位组织，负责该项工程的质量监督部门主持，由建设（监理）及质量检测等单位参加的工程外观质量评定组进行现场检验评定。

参加工程外观量评定的人员应具有工程师及其以上技术职称。

评定组人数不应少于5人，大型工程不宜少于7人。

各评定项目的质量标准，应根据所评工程特点及使用要求，再评定前由设计、建设监理及施工单位共同研究提出方案，经负责该项工程的质量监督部门确认后执行。

水工建筑工程单元工程质量评定表（共30个表式）本部分系根据水利电力颁发的《水利水电基本建设工程大元工程质量等级评定标准》SDJ249.1-88水利水电行业现行施工规范编制。

适用于大中型水利水电工程，小型工程可参照使用。

单元工程或工序质量检验内容按表中所列内容由施工单位自检，建设监理单位复核。

检测数量及单元工程或工序质量等级评定标准按照SDJ249.1-88执行。

评定表中加“△”的项目为主要检查（检测）项目。

工序名称前加“△”者为主要工序。

“质量标准”栏中凡写有“应符合设计要求”或“设计规定”的项目，应注明设计的具体要求。

表1.1岩石边坡开挖单元工程质量评定表注：“＋”为超挖，“－”为欠挖。

表1.2岩石地基开挖单元工程质量评定表水利水电工程表1.3岩石洞室开挖单元工程质量评定表水利水电工程表1.4软基和岸坡开挖单元工程质量评定表水利水电工程表1.5混凝土单元工程质量评定表水利水电工程表1.5-1基础面或混凝土施工缝处理工序质量评定表水利水电工程表1.5-2混凝土模板工序质量评定表水利水电工程表1.5-3混凝土钢筋工序质量评定表水利水电工程混凝土止水、伸缩缝和排水管安装表1.5-5混凝土浇筑工序质量评定表表1.6 混凝土预制构件安装单元工程质量评定表水利水电工程表1.7 混凝土坝坝体接缝灌浆单元工程质量评定表表1.8 岩石地基帷幕灌浆单元工程质量评定表注：表中第10项，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

第一部分
工程项目施工质量评定表
（共有6个表）
水利水电工程
水利水电工程
续表02
水利水电工程
核备。

大型水利枢纽工程主体建筑物的分部工程质量，在施工单位自评、监理单位复核后，需报质量监督机构核定其质量等级。

水利水电工程
表04 单位工程施工质量检验资料核查表
续表04
第二部分
水工建筑工程单元工程施工质量评定表（共有30个表）
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
续表1.5-3
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
2．若用75KW振动器，项次4振密电流值应加大；项次5填料粒径标准，可加大，要求小于10cm。

水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
续表1.21
第三部分
金属结构与启闭机安装工程单元工程质量评定表
（共有59个表）
水利水电工程
续表2.1
水利水电工程
续表2.2
水利水电工程
水利水电工程。
