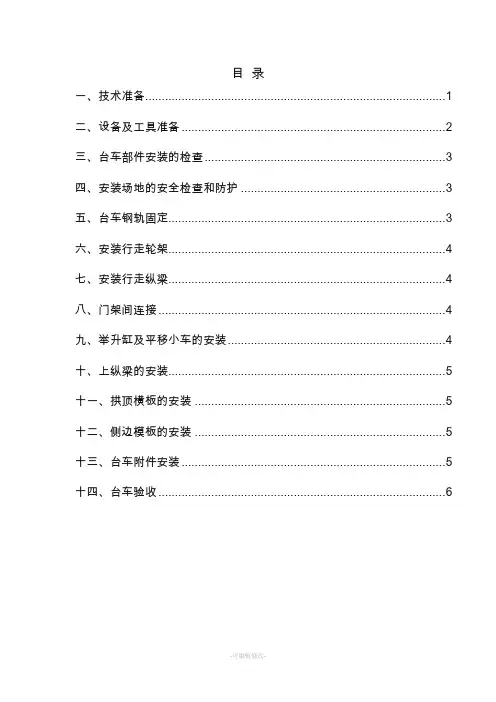

目录
一、技术准备 (1)
二、设备及工具准备 (2)
三、台车部件安装的检查 (3)
四、安装场地的安全检查和防护 (3)
五、台车钢轨固定 (3)
六、安装行走轮架 (4)
七、安装行走纵梁 (4)
八、门架间连接 (4)
九、举升缸及平移小车的安装 (4)
十、上纵梁的安装 (5)
十一、拱顶横板的安装 (5)
十二、侧边模板的安装 (5)
十三、台车附件安装 (5)
十四、台车验收 (6)
会排山隧道出口二衬台车拼装方案
为保证模板台车拼装正确，保证台车拼装过程中作业安全和隧道二衬施工质量，制定本台车拼装方案。
一、技术设备
1、熟悉台车设计图纸及相关技术资料，对台车各部结构尺寸，联接方式，相关部件编号位置认识清晰准确。以下附图为衬砌台车的安装总图：
2、首先对现场进行考查，对主要的吊装设备和辅助设施进行必要的设计和计算，如台车的安装空间，起吊设备、占地面积和活动空间。1
（1）由于本台车拼装现场为洞外，空间较大，适宜吊车作业，所以拼装设备选用吊车与装载机配合安装。
（2）拼装场地要求：场地尽量平坦开阔，以便安装作业，场地一般在15m×20m即可，可根据现场实际而定。
3、台车安装计划完成日期。
序号台车进场时间拼装完成时间安装人员
2016年10月 20日5人 1
252016年11月日
二、设备及工具准备
1、确定起吊设备现场使用的可行性位置，在起吊高度，提升吨位满足的情况下方可施工。
2、严格检查起吊用具，如钢丝绳的规格、长度、数量、绳环状况、磨损情况、钢丝绳卡、吊环等工具情况，如发现问题要及时更换。
三、台车部件安装的检查
1、钢结构部件在运输过程中有无碰撞变形、丢失、错运。
2、液压行走、支撑部分各类配件是否齐全。
3、连接紧固用的螺栓，销轴的规格、数量是否正确齐全。如有问题应采取相应的措施和办法及时处理解决。
四、安装场地的安全检查和防护
1、各类设备、物资、台车部件的合理摆放位置。
2、安装电源、电压、电路是符合安全用电要求，能否集中控制。
3、氧气、乙炔罐的安全距离为6m及线路有无泄漏，检查氧气，2
乙炔管有无泄漏，并保持安全操作距离。
4、安装场地应设立警示标识或派人看守，严禁无业人员、车辆
进入安装场地，进入现场安装人员必须佩带安全帽，高空作业必须佩
带安全绳，安装技术人员要进行安装前安全讲话及安装过程中的安全监督检查。
五、台车钢轨固定
台车在安装时，首先要保证钢轨面水平，钢轨底部接触面要坚硬、防止台车在安装好后下沉，造成台车对角线误差。按台车轨距要求，铺设轨道，轨道要求平直，无明显三角坑，接头无错台，前后、左右高差＜5mm，中心线尽量与隧道中心线重合，其误差＜15mm，轨道枕木间距≤0.5米，并用道钉固牢，轨道采用43kg/m钢轨。六、安装行走轮架总成：
利用起吊装置（吊车）将主动轮架和从动轮架，分别放在已铺好的轨道上，并做临时支撑，按着底纵梁中心线，调整前后轮架的距离，并用对角线相等的原理，调整轮架的正确方位，并垫平固定。
七、安装行走纵梁
1、在钢轨上确定行走箱总成、使行走箱吊耳轴线与钢轨中线垂直、并将行走箱四边支护牢靠。将一根行走梁吊至两个行走箱上方垂直向下降落，用螺栓，加设临时支撑，校核对角线有无变化，确保在正确值内。
2、重复以上操作，安装另一根行走梁。两根行走梁对角线误差±1cm、中心距1cm.。
3
八、门架间连接
将每一品门架按编号将立柱、横梁、斜撑、小横梁连接成榀，并按序
号依次摆放，用钢丝绳捆绑门架上横梁，垂直吊至两行走梁中间，按编号连接门架两立柱底脚螺栓，顺次序将门架安装至行走梁，再将门架所有连接螺丝紧固。
九、举升缸及平移小车的安装
在安装举升油缸及平移小车时，要注意举升缸按编号、吊至门架上横梁后，可将90°夹板用螺丝紧固。再将平移梁与举升缸用锁销连接，此项工作完成后要求四举升缸对角线误差±1.5cm、中心距±1cm。
十、上纵梁的安装
将上纵梁按编号吊至举升缸，并与举升缸法兰用螺丝连接，此项工作完成后要求再次检查对角线，及中心距合格后将液压站按图纸标注部位放入指定部分，并紧固底部连接螺栓。
十一、拱顶横板的安装
吊装主拱模板时首先要检查吊装耳是否焊接牢固方可进行吊装。将每块模板按序号吊至上横梁，并与上横梁用螺栓连接。调整模板接缝及错台，紧固所有螺栓，依次完成拱顶模板安装。（注：拱模板接缝±1mm，错台±0.5mm）所有螺栓必须同一方向紧固，弹簧垫，平垫必须佩戴。
十二、侧边模板的安装
按编号将侧边墙模板直立起吊，以拱顶模板铰接吊耳孔与侧边模板铰接吊耳轴线重合，穿入铰接销，并用锁销锁定。注意不能单侧一4
次安装，要两侧分开进行安装。单侧最多可挂三块边墙，为保持上拱
顶平衡，然后依次按编号吊装完毕。要求在边墙模板安装完成后，可进行缝隙调整，要求模板平整度不大于±5mm，边墙模板不大于±15mm。有些错台调整不过来，可用磨光机进行修复，直至合格。
十三、台车附件安装
1、安装两端工作平台及扶梯。
2、连接安装侧模纵联、侧模油缸及平移油缸。
3、连接液压管路，注意油管走向，应横平竖直。在安装操作阀时应
注意油缸控制顺序，由两边向中间分别安装。油管安装完成后，可将进、回油管用液压油进行试压、冲洗。完成后才能与油缸连接，保证油路畅通。
4、悬挂所有机械支撑杆总成。注意正反丝扣，便于使用方便。
十四、台车验收
以上工作按要求完成后，可将面板吊装耳全部割去，再进行磨光处理，直至合格，符合要求。再将台车按图纸要求调到衬砌状态，再进行检测和完善，直到报检合格，给予签认。检查合格标准如下表。
模板安装允许偏差和检验方法
序号项目允许偏差检验方法
尺量1 ±边墙角 15
尺量2 ±10 起拱线
水准测量3 ± 10 拱顶2m4
靠尺和塞尺5
模板表面平整度
5
