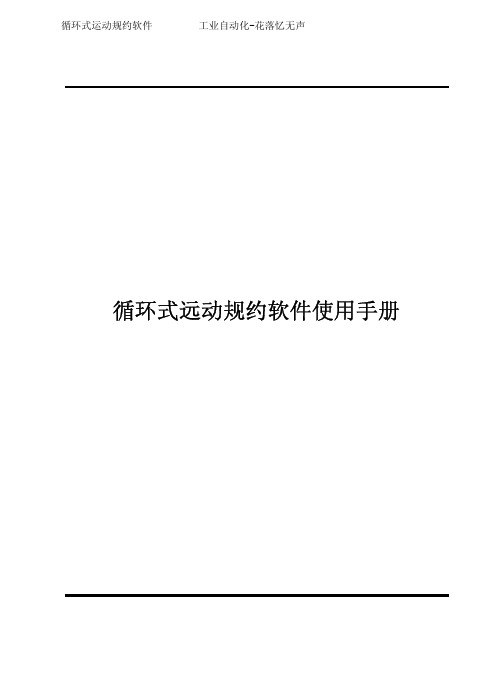

循环式远动规约软件使用手册文档标志符定义警告：标示有可能导致人身伤亡或设备损坏的信息。
WARNING: Indicates information that a potentially hazardous situation which, if not avoided, could result in serious injury or death.电击危险：标示有可能产生电击危险的信息。
Risk of electrical shock: Indicates information that Potential shock hazard where HAZARDOUS LIVE voltages greater than 30V RMS, 42.4V peak, or 60V DC may be accessible.防止静电：标示防止静电损坏设备的信息。
ESD HAZARD: Indicates information that Danger of an electro-static discharge to which equipment may be sensitive. Observe precautions for handling electrostatic sensitive devices注意：提醒需要特别注意的信息。
ATTENTION: Identifies information that requires special consideration.提示：标记对用户的建议或提示。
TIP：Identifies advice or hints for the user.目录1 术语定义和缩写 (1)2 概述 (1)3 运行环境 (1)4 CDT转发软件使用说明 (2)4.1 软件安装及卸载 (2)4.1.1 软件安装 (2)4.1.2 软件卸载 (6)4.2 确认OPC客户端正确注册 (7)4.3 CDT规约组态 (7)4.3.1 上行表组态 (8)4.3.2 下行表组态 (10)4.3.3 插送表组态 (11)4.3.4 自定义表组态 (12)4.3.5 组态保存 (12)4.4 转发软件设置 (12)4.4.1 串口通信设置 (12)4.4.2 指定组态文件 (13)4.4.3 指定OPC服务器 (13)4.5 重启转发程序 (13)5 CDT驱动软件使用说明 (14)5.1 软件安装及卸载 (14)5.1.1 软件安装 (14)5.1.2 软件卸载 (19)5.2 确认OPC服务器正确注册 (19)5.3 规约组态 (19)5.4 提交为OPC组态 (19)5.5 驱动软件设置 (19)5.6 查看CDT规约服务器运行记录 (20)5.7 查看位号数据 (21)6 文件一览表 (22)7 注意事项 (22)8 资料版本说明 (23)循环式远动规约软件在使用本软件前，请用户先熟悉序循式远动规约（CDT规约）及相关应用背景知识，本文档将不对相应的知识进行解释。
VisualField系统软件流程图绘制软件使用手册浙江中控技术股份有限公司声明严禁转载本手册的部分或全部内容。
在不经预告和联系的情况下，本手册的内容有可能发生变更，请谅解。
本手册所记载的内容，不排除有误记或遗漏的可能性。
如对本手册内容有疑问，请与我公司联系。
文档标志符定义警告：标示有可能导致人身伤亡或设备损坏的信息。
WARNING: Indicates information that a potentially hazardous situation which, if not avoided,could result in serious injury or death.电击危险：标示有可能产生电击危险的信息。
Risk of electrical shock: Indicates information that Potential shock hazard where HAZARDOUSLIVE voltages greater than 30V RMS, 42.4V peak, or 60V DC may be accessible.防止静电：标示防止静电损坏设备的信息。
ESD HAZARD: Indicates information that Danger of an electro-static discharge to whichequipment may be sensitive. Observe precautions for handling electrostatic sensitive devices注意：提醒需要特别注意的信息。
ATTENTION: Identifies information that requires special consideration.提示：标记对用户的建议或提示。
TIP：Identifies advice or hints for the user.目录1 概述..........................................................................................................................................................1-11.1 功能特点.......................................................................................................................................1-11.2 启动...............................................................................................................................................1-12 流程图绘制软件界面介绍......................................................................................................................2-12.1 标题栏...........................................................................................................................................2-12.2 菜单栏...........................................................................................................................................2-12.3 工具栏...........................................................................................................................................2-12.4 绘图区...........................................................................................................................................2-22.5 状态栏...........................................................................................................................................2-23 操作说明..................................................................................................................................................3-13.1 基本操作.......................................................................................................................................3-13.1.1 创建图形............................................................................................................................3-13.1.2 选取图形............................................................................................................................3-13.1.3 移动图形............................................................................................................................3-13.1.4 改变图形大小....................................................................................................................3-13.1.5 改变形状............................................................................................................................3-23.1.6 图形旋转............................................................................................................................3-43.1.7 快捷键................................................................................................................................3-43.2 菜单栏介绍...................................................................................................................................3-53.2.1 概述....................................................................................................................................3-53.2.2 文件菜单............................................................................................................................3-53.2.3 编辑菜单............................................................................................................................3-73.2.4 查看菜单..........................................................................................................................3-113.2.5 操作菜单..........................................................................................................................3-113.2.6 工具菜单..........................................................................................................................3-123.2.7 设置菜单..........................................................................................................................3-133.2.8 窗口菜单..........................................................................................................................3-143.2.9 帮助菜单..........................................................................................................................3-153.3 工具栏图标功能详解.................................................................................................................3-153.3.1 常用工具栏......................................................................................................................3-153.3.2 文字栏..............................................................................................................................3-153.3.3 线型栏..............................................................................................................................3-153.3.5 操作栏..............................................................................................................................3-163.3.6 属性栏..............................................................................................................................3-203.3.7 颜色栏..............................................................................................................................3-213.3.8 图层控制..........................................................................................................................3-223.4 图形对象.....................................................................................................................................3-233.4.1 图形对象汇总表..............................................................................................................3-233.4.2 —直线........................................................................................................................3-243.4.3 —矩形........................................................................................................................3-243.4.4 —圆角矩形、—椭圆、—扇形、—弦...................................................3-243.4.5 —多边形....................................................................................................................3-253.4.6 —折线、—弧线...................................................................................................3-253.4.7 —管道.......................................................................................................................3-253.4.8 —文字.......................................................................................................................3-263.4.9 —系统变量................................................................................................................3-273.4.10 —数据连接.............................................................................................................3-283.4.11 —面板......................................................................................................................3-303.4.12 —按钮......................................................................................................................3-303.4.13 —图片.....................................................................................................................3-313.4.14 —选择框..................................................................................................................3-313.4.15 —组合框..................................................................................................................3-323.4.16 —菜单......................................................................................................................3-333.5 控件.............................................................................................................................................3-353.5.1 —定时器....................................................................................................................3-354 图形对象右键菜单详解..........................................................................................................................4-14.1 流程图属性...................................................................................................................................4-14.2 脚本编辑器...................................................................................................................................4-24.3 动态特性.......................................................................................................................................4-24.3.1 可视....................................................................................................................................4-24.3.2 水平移动............................................................................................................................4-44.3.3 垂直移动............................................................................................................................4-44.3.5 填充....................................................................................................................................4-54.3.6 线条....................................................................................................................................4-74.3.7 转动....................................................................................................................................4-74.3.8 闪烁....................................................................................................................................4-84.3.9 动作....................................................................................................................................4-94.3.10 颜色................................................................................................................................4-134.3.11 文字................................................................................................................................4-134.3.12 文字显示........................................................................................................................4-144.3.13 模拟量显示....................................................................................................................4-154.3.14 数字量显示....................................................................................................................4-164.3.15 别名和点组....................................................................................................................4-174.3.16 表达式............................................................................................................................4-205 流程图编辑举例......................................................................................................................................5-15.1 冷却器...........................................................................................................................................5-25.2 循环水池.......................................................................................................................................5-35.3 凉水塔...........................................................................................................................................5-35.4 泵...................................................................................................................................................5-45.5 一级闪蒸罐...................................................................................................................................5-56 资料版本说明..........................................................................................................................................6-1流程图绘制软件1概述流程图绘制软件是VisualField组态软件包的重要组成部分之一，它具备良好的用户界面，以WindowsXP操作系统为平台，提供了一个功能完备且操作便捷的流程图制作环境。
VisualField系统软件功能块应用举例中控技术股份声明严禁本手册的部分或全部容。
在不经预告和联系的情况下，本手册的容有可能发生变更，请谅解。
本手册所记载的容，不排除有误记或遗漏的可能性。
如对本手册容有疑问，请与我公司联系。
文档标志符定义警告：标示有可能导致人身伤亡或设备损坏的信息。
WARNING: Indicates information that a potentially hazardous situation which, if not avoided,could result in serious injury or death.电击危险：标示有可能产生电击危险的信息。
Risk of electrical shock: Indicates information that Potential shock hazard where HAZARDOUSLIVE voltages greater than 30V RMS, 42.4V peak, or 60V DC may be accessible.防止静电：标示防止静电损坏设备的信息。
ESD HAZARD: Indicates information that Danger of an electro-static discharge to whichequipment may be sensitive. Observe precautions for handling electrostatic sensitive devices注意：提醒需要特别注意的信息。
ATTENTION: Identifies information that requires special consideration.提示：标记对用户的建议或提示。
TIP：Identifies advice or hints for the user.实用文档目录1 单回路控制..................................................................................................... .........................................1-11.1 组态...............................................................................................................................................1-11.2 初值设置.......................................................................................................................................1-11.3 调试...............................................................................................................................................1-12 串级控制................................................................................................................ ..................................2-12.1 组态...............................................................................................................................................2-12.2 初值设置.......................................................................................................................................2-12.3 调试...............................................................................................................................................2-23 比例控制................................................................................................................ ..................................3-13.1 组态...............................................................................................................................................3-13.2 初值设置.......................................................................................................................................3-13.3 调试...............................................................................................................................................3-14 分程控制................................................................................................................ ..................................4-14.1 组态...............................................................................................................................................4-14.2 初值设置.......................................................................................................................................4-14.3 调试...............................................................................................................................................4-15 站间通讯................................................................................................................ ..................................5-15.1 组态...............................................................................................................................................5-15.2 初值设置.......................................................................................................................................5-16 资料版本说明............................................................................................................... ...........................6-11单回路控制1.1组态功能块应用举例功能块应用举例有一液位对象，通过控制其输入流量来控制液位，如下图所示。
Modbus通讯设置：1. 在空机架位上加入通讯基座（不冗余MB725-S01，冗余MB726-S01），再插入通讯卡COM741-S01，按照其他控制室方式进行网线连接和通讯线连接；2. 组态上双击打开控制站的硬件配置，“调试”-“扫描上载”，选择扫描新增，“扫描上载，左边出现新增的通讯卡COM741-S；3. 右键点击该通讯卡COM741-S，“通讯组态”，进入组态界面，选择COM0，右边添加通讯参数，物理接线：RS485，波特率（资料提供），数据位（资料提供），停止位（资料提供），校验方式（资料提供）；4. 右键点击COM0，“增加”，添加设备，选中设备，右边修改设置。
名称（可自定义，例子为PLC）、设备地址为2（资料提供），其余不变；5. 右键点击PLC，“增加”，添加命令[000]Cmd，选中，右边进行命令设置，根据提供资料，测点均为AI，“功能号”选择“读AI”，资料的modbus地址，开始地址为40001，则开始地址是1，位号数量为24（后两个为“写AO”），根据设备产家，了解位号类型（有2字节整型、4字节整型、4字节浮点），对应的数量分别是24、48、48，这里以4字节浮点为例。
数量填写48；6. 继续右键点击PLC，“增加”，添加命令[001]Cmd，选中，对应设置与上述4相同，参数如图所示；7. 组态完毕，保存—关闭通讯组态界面，在硬件配置界面，右键通讯卡COM741-S，“组态更新”，左边显示新增通讯设备，AM745-S PLC，保存，关闭硬件配置界面；8. 在组态界面，打开位号表，“操作”—“扫描通道位号”—“扫描新增”，下部显示新增位号，其中模入和模出分别有24个和6个新增位号，黄色显示；9. 根据资料提供位号名称（避免中划线出现）、描述、量程、单位等信息填入位号表新增测点，其中右边需要进行相应设置：A．输入原始码上下限需要与量程上下限一致；B．进行位号分组，使与其他位号进行区分；C．当数据类型为2字节或4字节时，分别有无符号和有符合两种类型；10. 修改完毕后，关闭位号表，控制站下载，然后在流程图上进行添加，发布。
ecs700通讯使用手册一、产品概述ECS700通讯系统是一款功能强大的工业通讯设备，主要用于将各种控制器、传感器和执行器等设备连接在一起，实现设备间的数据传输和控制。
本手册将详细介绍ECS700通讯系统的使用方法，帮助用户更好地利用该设备进行工业自动化控制。
本说明书是指对本产品进行相对的详细表述。
方便大家认识、了解到本产品。
二、硬件连接1.电源连接：将ECS700通讯系统的电源线连接到稳定的电源，确保电源电压符合设备要求。
2.通讯接口连接：根据需要连接各类通讯接口，如RS485、CAN 等，确保接口连接正确并紧固。
3.传感器和执行器连接：根据设备需要，将传感器和执行器连接到ECS700通讯系统的输入输出端口上。
三、软件配置1.通讯参数设置：在ECS700通讯系统的配置软件中，根据实际需要设置通讯参数，如波特率、数据位、停止位等。
2.设备地址设置：为每个设备分配唯一的地址，以便在通讯过程中正确识别设备。
3.通讯协议设置：根据设备间的通讯协议进行相应的配置，以确保设备间数据传输的正确性。
四、使用方法1.数据监控：通过ECS700通讯系统实时监控各设备的运行状态和数据，以便及时发现问题并进行处理。
2.数据记录与分析：将通讯数据进行记录和分析，以便了解设备的运行情况和性能表现，为优化提供依据。
3.控制操作：通过ECS700通讯系统对设备进行远程控制操作，如启动、停止等，以提高生产效率。
五、注意事项1.保证电源稳定可靠，避免电源波动对设备造成影响。
2.确保通讯接口连接良好，避免信号干扰和数据传输错误。
3.在进行软件配置时，请仔细核对各项参数，确保配置正确无误。
4.在使用过程中，请定期检查设备连接和运行状态，及时处理异常情况。
六、售后服务我们承诺为您提供优质的售后服务。
如果您在使用过程中遇到任何问题或需要技术支持，请随时与我们联系。
我们将竭诚为您服务，确保您获得满意的体验。
FF接口模块AM712-S1基本说明FF接口模块AM712-S为符合FF（基金会现场总线）标准的现场仪表与ECS-700系统提供通讯接口。
AM712-S在网络中处于I/O模块层，通过本地I/O总线将FF仪表接入ECS-700系统。
AM712-S支持两条相互隔离的FF-H1（FF低速现场总线）网段，每个网段可下挂16台FF设备。
AM712-S支持标准的FF现场总线功能块。
FF组态软件VFFFBuilder可通过AM712-S对现场设备功能块参数进行管理。
AM712-S在ECS-700系统架构中的位置如图 1-1所示。
图 1-1 AM712-S在ECS-700系统架构中的位置1.1功能特点AM712-S模块具有以下功能特点：¾支持模块冗余。
¾支持模块热插拔。
¾高互可操作性，支持基金会注册的标准FF仪表的接入与使用。
¾支持两条标准的FF-H1网段。
¾每条网段可挂接多至16台标准FF设备。
¾具有LAS功能，默认作为网段的主LAS。
¾支持24个IO位号点（AI+AO+DI+DO≤24）。
2性能指标表 2-1性能指标一览表条目产品规格ECS-700系统可接入的AM712-S模块数量一个控制站最多可带64个非冗余AM712-S或64对冗余AM712-SFF网段接入能力2个H1网段两网段支持的IO位号总数 (AI+AO+DI+DO≤24)H1单网段设备最大挂接数量最大16台FF仪表支持的仪表种类经过FF基金会测试认证的FF仪表控制功能控制功能统一由控制器执行组态软件VFFFBuider，集成于VFFF组态下载方式支持全网段下载本地I/O通讯速率1MbpsH1通讯速率31.25Kbps机架供电额定电压(24±5%)VH1总线电压范围(18~32)VAM712-S功耗 1.5W启动冲击电流3A静电放电抗扰度：3B电快速瞬变脉冲群抗扰度：3BEMC指标浪涌（冲击）抗扰度：2AIP 防护等级IP30工作温度(0～５0)℃工作相对湿度 (5~95)%RH，无凝露工作大气压 (62～106) kPa供电/防爆总线供电/支持现场设备的本安防爆掉电保护支持冗余能力支持热插拔支持防混插支持3使用说明3.1结构简图FF接口模块单元由模块AM712-S和基座MB734-S构成，FF接口模块单元结构示意图如下图所示。
I/O连接模块COM711-S1概述I/O连接模块COM711-S为扩展机柜中的核心单元，是控制器与I/O模块的中间环节。
COM711-S模块一方面通过基于冗余工业以太网的扩展I/O总线与控制器通讯，速率为10/100Mbps。
一对控制器最多可扩展7对冗余的I/O连接模块。
COM711-S模块另一方面通过冗余的本地I/O总线控制I/O模块，通讯速率为4Mbps。
一对I/O 连接模块最多可以连接64个I/O模块。
图 1-1网络结构图1.1功能特点COM711-S模块可以冗余配置，在冗余配置状态下，任意时刻只有工作模块进行实时数据通信，备用模块通过监听保证实时数据的同步。
模块的前端面板有一组面板指示灯，用于指示模块的工作状态。
模块后端接有64脚的欧式插针，用于模块的供电、读取跳线地址、与I/O模块的数据交换等。
模块使用MB722-S型基座，基座上的地址码跳线用于确定I/O连接模块在扩展I/O总线上的网络地址。
COM711-S模块有以下特性：¾具有WDT看门狗复位功能，在模块受到干扰而造成软件混乱时能自动复位CPU，使系统恢复正常运行；¾支持冗余结构。
每个机柜可配置双COM711-S模块，互为备份。
在运行过程中，如果工作侧模块出现故障，自动切换到备份模块或选择故障较轻的模块工作，且切换过程无扰动。
COM711-S模块实现了硬件故障情况下软件切换和软件死机情况下的硬件切换，确保系统安全可靠地运行；¾若不需冗余，可单模块工作。
冗余工作和单模块工作这两种结构，对于用户系统功能是完全一致的；¾采用冗余工业以太网，和控制器通讯使用硬件组播方式进行，大大降低了网络负荷，提高系统的响应速度；¾允许上位机使用故障诊断软件进行故障诊断；¾具有地址冲突检测、断线检测、I/O通道故障检测等自诊断功能；¾模块运行温度为（0~50）℃，宽温型为（-20~70）℃；贮存温度为（-40~70）℃；运行湿度为10%RH~90%RH，无凝露；贮存湿度为5%RH~95%RH，无凝露。
ECS-700系统
以太网通信模块使用手册
文档标志符定义
警告：标示有可能导致人身伤亡或设备损坏的信息。
WARNING:Indicates information that a potentially hazardous situation which,if not avoided, could result in serious injury or death.
电击危险：标示有可能产生电击危险的信息。
Risk of electrical shock:Indicates information that Potential shock hazard where HAZARDOUS LIVE voltages greater than30V RMS,42.4V peak,or60V DC may be accessible.
防止静电：标示防止静电损坏设备的信息。
ESD HAZARD:Indicates information that Danger of an electro-static discharge to which equipment may be sensitive.Observe precautions for handling electrostatic sensitive devices
注意：提醒需要特别注意的信息。
ATTENTION:Identifies information that requires special consideration.
提示：标记对用户的建议或提示。
TIP：Identifies advice or hints for the user.
设备安全警示标志下表列出了在设备中使用的安全警示标志符号及描述。
编号符号描述
1直流（电）。
文档可使用缩写DC
Direct current
2交流（电）。
文档可使用缩写AC Alternating current
3
工作接地端子Ground（Earth）terminal
4
保护接地端子Protective earth（ground）terminal
5
抗干扰接地端子Reference ground（Earth）terminal
6机架或机箱端子。
Frame or chasis
7
等电位。
Equipotentiality
8通（电源）。
On（power）
9断（电源）。
Off（power）
10
警告，电击危险。
Caution,risk of electric shock
11
警告，热表面。
Caution,hot surface
12
警告，危险。
Caution,risk of danger
13
静电敏感器件（ESD）Electrostatic sensitive devices。
目录
以太网通信模块COM742-S (1)
1概述 (1)
1.1网络结构 (1)
1.2性能说明 (1)
1.3冗余方式 (2)
2硬件使用说明 (3)
2.1基座结构简图 (3)
2.2模块指示灯 (3)
2.3节点地址码设置 (4)
2.4E-BUS网络接口 (5)
2.5以太网通信模块安装与拆卸 (6)
3软件使用说明 (6)
3.1组态工作流程 (6)
3.2添加COM742-S以太网通信模块并设置冗余方式 (7)
3.3打开以太网通信模块 (7)
3.4设置以太网口参数 (8)
3.5添加设备和设置设备参数 (8)
3.6添加Modbus命令和设置Modbus命令参数 (9)
3.7位号扫描及修改 (11)
3.8编译、下载 (17)
4MODBUS协议接入应用举例 (18)
4.1准备工作 (19)
4.2硬件配置 (19)
4.3软件设置 (19)
5资料版本说明 (24)
以太网通信模块COM742
COM742-S-S
1概述
以太网通信模块COM742-S是ECS-700系统的以太网异构设备接入模块，通过扩展I/O总线，利用标准协议（MODBUS/TCP协议）将使用同样通信协议的第三方设备的数据联入ECS-700系统，该模块可冗余配置，以保证更高的可靠性。
COM742-S以太网通信模块使用相关软件进行硬件设备组态，使用简单、方便。
1.1
网络结构
图1-1COM742-S网络结构框图
1.2性能说明
�ECS-700系统的每个控制站最多可以带7个以太网通信模块节点。
�标准以太网接口通信10/100Mbps自适应，RJ45接口。
�支持运行标准的通信协议――Modbus-TCP通信协议客户端模式。
�支持模块级冗余配置。
�支持64个逻辑设备。
�TCP链接数：同时支持64个TCP链接。
�安装方式：安装于机柜内的导轨上。
�配合上位机软件：VF3.1+SP04及以上版本。
�供电方式：导轨母板上24V系统供电；输入电压：24V±5%，功耗<3W。
�电磁兼容性：工业III级
1
�工作温度：（0～50）℃
�存放温度：（-40～70）℃
�工作湿度：10%RH～90%RH，无凝露
�存放湿度：5%RH～95%RH，无凝露
1.3冗余方式
在冗余模式下，两侧COM742-S在异构网络中分别拥有2个不同的IP地址，分别按照设备组态信息中对应的IP地址获得实时数据。
此冗余模式下物理连接冗余、模块冗余，极大地提高了系统的可靠性。
图1-2COM742-S冗余方式简图
欲连接的目标IP必须与该侧COM742-S在异构网络中的IP地址处于同一个网段，允许
两侧COM742-S处于同一个网段。
2硬件使用说明
COM742-S以太网通信模块通过IO扩展总线接入控制系统，其数据可以直接在控制器中参与运算。
在逻辑上等同于一块I/O连接模块。
2.1基座结构简图
图2-1冗余基座MB704-S结构简图
基座两边的接口设置对称分布，包括异构侧网络接口、通信状态指示灯、E-BUS网络接口等。
以太网通信模块基座MB704-S含有四个以太网接口，接口定义分别如图所示，其中NET B为保留端口，不做使用。
基座MB704-S为冗余基座，互为冗余插槽的两边接口完全对称。
模块冗余配置时，互为冗余的两块模块安插在该基座的两个插槽中，根据基座上的地址跳线，设置为同一个节点。
2.2模块指示灯
模块顶部设置有指示灯，指示COM742-S以太网通信模块当前的运行情况。
图2-2模块面板指示灯构成
指示灯的具体含义见下表。
表2-1模块指示灯含义说明
2.3节点地址码设置
COM742-S模块的地址跳线在基座上，从上到下依次标为64、32、16、8、4、2、1，如图2-3所示；地址码设置范围1~7，因此有效的地址标识为1、2、4的三组跳线，标识为8～64的跳线保留。
保留和未标注丝印的跳线不要使用，保持开路状态。
跳线使用时，插上短路块为ON，不插为OFF，具体设置如表2-2所示。
