SUPCON ECS-700 VisualField系统软件实时监控软件使用手册第一章：控制系统介绍 (3)1.S UPCON ECS-700系统介绍 (3)2.系统网络结构 (3)2.1.系统网络结构概述 (3)3.我公司ECS-700系统配置 (4)第二章：实时监控软件 (5)1.概述 (5)1.1.功能特点 (5)1.2.技术指标 (5)2.启动监控软件 (6)3.监控界面介绍 (8)3.1.监控表头 (8)3.2.监控画面 (10)3.3.报警栏 (27)3.3.1.报警显示 (28)3.3.2.过程报警表 (29)3.3.3.历史报警表 (30)第一章：控制系统介绍1.Supcon ECS-700系统介绍WebFieldTM ECS系统是致力于帮助用户实现生产过程自动化的大规模联合控制系统，继承和发展了中控多年来积累的过程控制经验和核心技术，融合了最新的大规模组网技术、现场总线技术和信息管理技术。

ECS系统的强大功能和高可靠性可以全面帮助企业提升生产效能。

2001年，第一套ECS系统正式在工业现场安装并投入使用。

截止到2008 底为止，中控已经在全世界销售出约1000套ECS系统，广泛地应用于各种石化、化工、电力、冶金、建材、食品等工业领域。

ECS系列控制系统经过多年的实际运行考验，被公认为最成熟的过程控制系统之一。

2.系统网络结构2.1.系统网络结构概述ECS-700系统由控制节点（控制站及配套设备）、操作节点（工程师站、操作员站、主工程师站、数据站、AMS站等）及系统网络（包括过程信息网SOnet、过程控制网SCnet、I/O 总线I/O BUS）等构成。

3.我公司ECS-700系统配置浙江中控提供的系统覆盖范围包括中央控制室、4个现场机柜室，由提供的光纤网络以星形连接方式连接中央控制室和与其关联的各个现场机柜室。

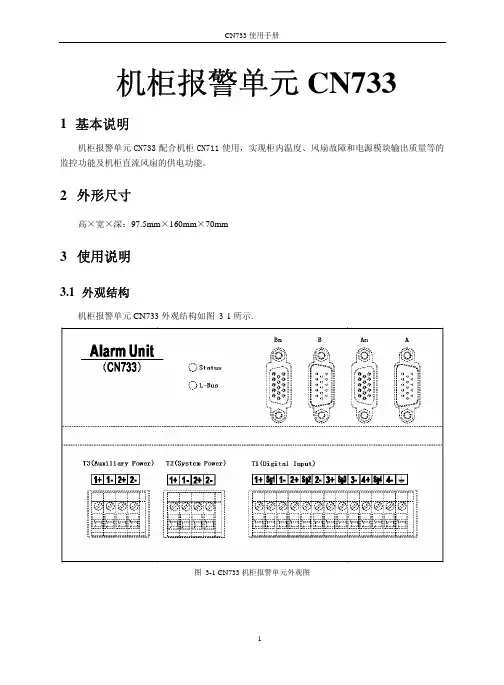

网络图如下：硬件配置如下：l控制器：FCU711-S01控制器作为DCS主控制器，性能强大，可以与多种IO 卡件兼容。

VisualField系统软件功能块应用举例中控技术股份声明严禁本手册的部分或全部容。

在不经预告和联系的情况下，本手册的容有可能发生变更，请谅解。

本手册所记载的容，不排除有误记或遗漏的可能性。

如对本手册容有疑问，请与我公司联系。

文档标志符定义警告：标示有可能导致人身伤亡或设备损坏的信息。

WARNING: Indicates information that a potentially hazardous situation which, if not avoided,could result in serious injury or death.电击危险：标示有可能产生电击危险的信息。

Risk of electrical shock: Indicates information that Potential shock hazard where HAZARDOUSLIVE voltages greater than 30V RMS, 42.4V peak, or 60V DC may be accessible.防止静电：标示防止静电损坏设备的信息。

ESD HAZARD: Indicates information that Danger of an electro-static discharge to whichequipment may be sensitive. Observe precautions for handling electrostatic sensitive devices注意：提醒需要特别注意的信息。

ATTENTION: Identifies information that requires special consideration.提示：标记对用户的建议或提示。

TIP：Identifies advice or hints for the user.实用文档目录1 单回路控制..................................................................................................... .........................................1-11.1 组态...............................................................................................................................................1-11.2 初值设置.......................................................................................................................................1-11.3 调试...............................................................................................................................................1-12 串级控制................................................................................................................ ..................................2-12.1 组态...............................................................................................................................................2-12.2 初值设置.......................................................................................................................................2-12.3 调试...............................................................................................................................................2-23 比例控制................................................................................................................ ..................................3-13.1 组态...............................................................................................................................................3-13.2 初值设置.......................................................................................................................................3-13.3 调试...............................................................................................................................................3-14 分程控制................................................................................................................ ..................................4-14.1 组态...............................................................................................................................................4-14.2 初值设置.......................................................................................................................................4-14.3 调试...............................................................................................................................................4-15 站间通讯................................................................................................................ ..................................5-15.1 组态...............................................................................................................................................5-15.2 初值设置.......................................................................................................................................5-16 资料版本说明............................................................................................................... ...........................6-11单回路控制1.1组态功能块应用举例功能块应用举例有一液位对象，通过控制其输入流量来控制液位，如下图所示。

一 ECS-100 系统概述简介：ECS-100控制系统是浙江中控技术有限公司SUPCON WebField系列控制系统之一，是浙江中控为适应网络技术的发展，特别是Internet、Web技术的发展而推出的基于网络技术的控制系统。

该系统融合了最新的现场总线技术、嵌入式软件技术、先进控制技术与网络技术，实现了多种总线兼容和异构系统综合集成。

各种国内外DCS、PLC及现场智能设备都可以接入到ECS-100系统中，实现企业的自动控制。

1．1、系统总貌1．2、系统冗余1．3、单个控制区域系统规模ECS-100系统站点容量最高可达31个冗余的控制站和32个操作站节点，系统容量达到20000点。

可根据I/O规模大小决定控制站数量，操作站节点可根据用户操作的不同决定配置的数量与规格。

历史数据库容量：20000点，典型6个月1．4、系统性能1、工作环境工作温度：（0-50）℃存放温度：（－40-70）℃工作湿度：10%~90%，无凝露存放湿度：5%~95%，无凝露大气压力：（62-106）kPa，相当于海拔4000米振动（工作）：振动频率范围为（10-150）Hz，允许的位移峰幅值为0.075mm，加速度小于9.8m/s22、电源性能控制站：双路供电，220 VAC±10%，50 Hz±5％，最大(单个机柜)650W，功率因数校正（符合IEC61000-3-2 标准）。

操作员站、工程师站和多功能站：220 VAC±10%，50 Hz±5％，最大400W。

3、接地电阻在普通场合接地电阻不大于4欧姆，在变电所、电厂及有大型用电设备等场合接地电阻不大于1欧姆。

4、运行速度采样和控制周期：50毫秒-5.0秒（逻辑控制），100毫秒-5.0秒（回路控制）；双机切换时间：小于一个控制周期；双机冗余同步速度：16.5Mbps。

1．5、系统基本硬件组成操作站结点：包括工程师站：工程师的组态和维护平台操作员站：操作人员完成过程监控管理任务的人机界面服务器站：可与企业管理计算机网（ERP或MIS）交换信息，实现企业网络环境下的实时数据和历史数据采集数据管理站：用于实现系统与外部数据源的通信，从而实现过程控制数据的统一管理。

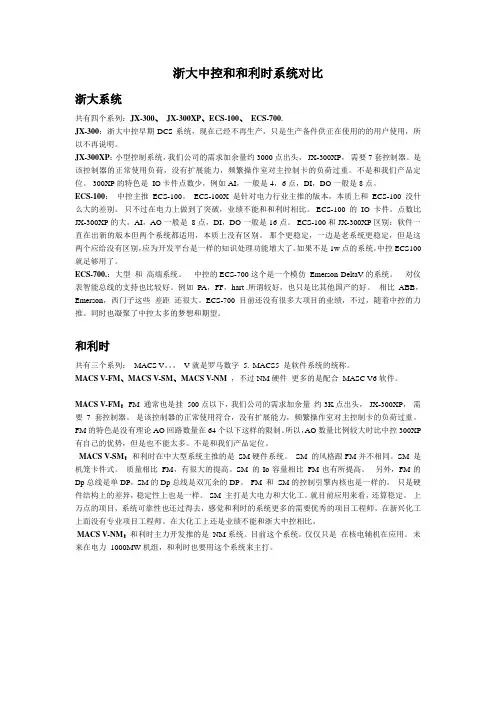

浙大中控和和利时系统对比浙大系统共有四个系列：JX-300、JX-300XP、ECS-100、ECS-700.JX-300：浙大中控早期DCS系统，现在已经不再生产，只是生产备件供正在使用的的用户使用，所以不再说明。

JX-300XP：小型控制系统，我们公司的需求加余量约3000点出头，JX-300XP，需要7套控制器。

是该控制器的正常使用负荷，没有扩展能力，频繁操作室对主控制卡的负荷过重。

不是和我们产品定位。

300XP的特色是IO卡件点数少，例如AI，一般是4，6点，DI，DO一般是8点。

ECS-100：中控主推ECS-100。

ECS-100X 是针对电力行业主推的版本，本质上和ECS-100没什么大的差别。

只不过在电力上做到了突破，业绩不能和和利时相比。

ECS-100的IO卡件。

点数比JX-300XP的大。

AI，AO一般是8点，DI，DO一般是16点。

ECS-100和JX-300XP区别：软件一直在出新的版本但两个系统都适用，本质上没有区别。

那个更稳定，一边是老系统更稳定，但是这两个应给没有区别，应为开发平台是一样的知识处理功能增大了。

如果不是1w点的系统，中控ECS100就足够用了。

ECS-700.：大型和高端系统。

中控的ECS-700这个是一个模仿Emerson DeltaV的系统。

对仪表智能总线的支持也比较好。

例如PA，FF，hart .所谓较好，也只是比其他国产的好。

相比ABB，Emerson，西门子这些差距还很大。

ECS-700 目前还没有很多大项目的业绩，不过，随着中控的力推。

同时也凝聚了中控太多的梦想和期望。

和利时共有三个系列：MACS V。

V就是罗马数字 5. MACS5 是软件系统的统称。

MACS V-FM、MACS V-SM、MACS V-NM ，不过NM硬件更多的是配合MASC V6软件。

MACS V-FM： FM 通常也是挂500点以下，我们公司的需求加余量约3K点出头，JX-300XP，需要7套控制器。

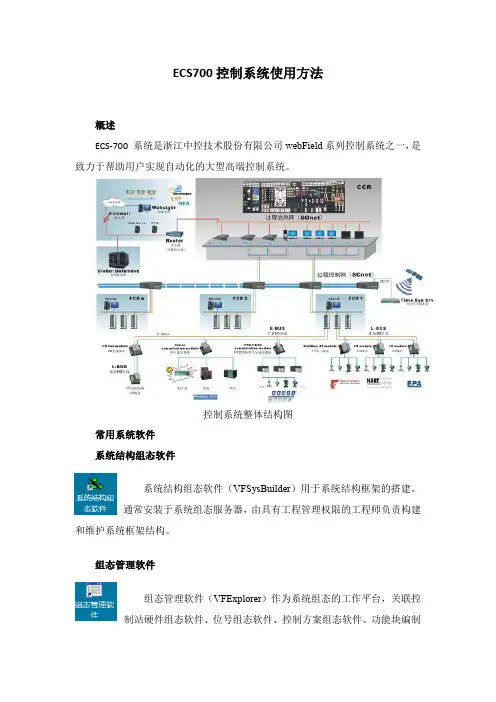

ECS700控制系统使用方法概述ECS-700 系统是浙江中控技术股份有限公司webField系列控制系统之一，是致力于帮助用户实现自动化的大型高端控制系统。

控制系统整体结构图常用系统软件系统结构组态软件系统结构组态软件（VFSysBuilder）用于系统结构框架的搭建。

通常安装于系统组态服务器，由具有工程管理权限的工程师负责构建和维护系统框架结构。

组态管理软件组态管理软件（VFExplorer）作为系统组态的工作平台，关联控制站硬件组态软件、位号组态软件、控制方案组态软件、功能块编制软件和监控组态软件，支持离线下载、在线下载、在线组态、离线组态、多人组态和组态发布、单控制站组态备份和读取、仿真等功能。

软件版本号：VisualField V3.10.05.071.系统结构组态软件使用方法系统结构组态软件的主要功能包括：新建工程、控制域组态、操作域组态、工程师组态、设置默认工程、备份工程、还原工程、全局默认配置、时钟同步服务器配置、单位配置、面板二次确认权限配置、组态服务器、域导入导出、单控制站导入导出、组态同步。

主界面标题栏——显示软件名及工程名。

菜单栏——包括文件、编辑、查看、帮助等菜单，各菜单又包括若干子菜单项。

工具栏——将主菜单中一些常用菜单项以图标的形式排列，以便于工程师操作。

工具栏是否需要显示可在【查看/工具栏】中选择。

工程栏——位于界面左边，显示组态信息的树状图（“组态树”）。

组态属性栏——位于界面右上方，显示当前选中内容的基本属性。

属性定义信息栏——位于组态属性栏下方，显示选中属性的定义的信息。

状态栏——显示当前的操作信息以及一些提示信息。

状态栏是否需要显示可在【查看/状态栏】中选择。

组态流程系统主要分为三部分：控制域组态，操作域组态，工程师组态。

控制域组态：主要对控制域名称、描述、域地址以及域内位号分组名称进行设置；对控制站名称、描述、地址、系统、类型以及权限用户进行设置。

操作域组态：对操作域名称、描述、可监视控制域以及权限用户进行设置；对服务器名称、描述、地址进行设置；对操作节点的名称、描述、地址、操作节点类型以及过程控制网连接类型进行设置。
