药剂学-第六章粉体学基础资料

第一节 概述
粉：<100µm，粒：>
药剂：
100µm
1µm ~ 10mm 第四种物态：非液，非气，非固； 似液，似气，似固 固体制剂的知识基础
一级粒子
二级粒子
志愿者服用不同粒径的非那西丁混悬液 后，体内血药浓度图
问题：为什么颗粒越小，其血药浓度越大？
第二节 粉体粒子的性质



重量比表面积

（二） 比表面积的测定方法
1。气体吸附法 BET公式
V-在p压力下1g粉体吸 附气体的量 C:常数 P0:实验温度下吸附气 体饱和蒸汽压 Vm：单分子层吸附量 A:氮气的截断面积 A=0.162nm2
vM 23 S w A. .6.02 10 22400
P 1 c 1 P v( P0 P) vM c vM c P0
二、包合物
包合物----一种分子被包嵌于另一种分子的空穴 结构内而形成的络合物。 主分子、客分子 主分子（包合材料）具有较大的空穴结构，足 以将客分子（药物）容纳在内，通常按1:1比例 形成分子囊 包合物能否形成，主要取决于主分子和客分子 的立体结构和两者的极性，客分子必须与主分 子的空穴形状及大小相适应。包合物的稳定性 主要取决于两组分间Vander Waals引力的大小。
固体分散物制法
熔融法
滴丸（苏冰滴丸）
药物 放置变 脆
熔融
载体
骤冷固化
检查
溶剂法
药物 有机溶 剂 载体 蒸发 干燥 检查
固体分散物制法
溶剂—熔融法
药物 有机溶剂 混合 载体 熔融
骤冷固化
放置变 脆
检查
研磨法
药物
强力持久地研磨

粒度分布为重量基准。
有效径的测定法还有离心法、比浊法、沉降天平法、光扫描 快速粒度测定法等
26
4．比表面积法(specific surface area method)
原理：粉体比表面积与粒径关系 • <100μm，吸附法、透过法，不能得到粒度分布
5．筛分法(sieving method)
• 粒径与粒径分布的测量中应用最早、最广，且简单、快 速的方法，> 45μm，重量基准。
• DH—Heywood 径(DH=(4A/π)1/2) • L-粒子的投影周长。
33
（二）形状系数
• 将平均粒径为D，体积为Vp，表面积为S的粒 子的各种形状系数(shape factor)表示如下。
• 1．体积形状系数 v Vp / D3
• 球体体积形状系数？立方体？
• 2．表面积形状系数 • 球体？立方体？
21
• 筛分法测定累积分布时，以筛下粒径累计的 分布叫筛下分布(undersize distribution)； 以筛上粒径累积的分布叫筛上分布(oversize distribution)。
• 筛上累积分布函数F(x)和筛下累积分布函数 R(x)与频率分布函数f(x)之间的关系式见课 本：P319 (13-4) (13-5) (13-6)
• 1.体积比表面积：单位体积粉体的表面积，Sv，
•
cm2/cm3。
Sv
s v
d 2n d 3 n
6 d
(13-13)
6
S-粉体粒子的总表面积 V-粒子的体积 d-面积平均径 n-粒子个数
36
2.重量比表面积：单位重量粉体的表面积，Sw，
cm2/g。
Sw
s w
d 2n d 3n

第六章粉体学基础一、概念与名词解释12．空隙率20．临界相对湿度34．标准筛二、判断题(正确的填A，错误的填B)1．物料的粒径越小，其流动性越好。

( )2．粉体粒子的粒径影响粉体的流动性，粉粒大于200μm的粉体可自由流动。

( )3．在临界相对湿度(CRH)以上时，药物吸湿度变小。

( )4．比表面积是单位体积所具有的表面积。

( ) 5．微粉的流动性常用休止角表示，休止角愈大，其流动性愈好。

( )6．物质分轻质或重质，主要在于他们的堆密度大小，重质的堆密度大，轻质的堆密度小。

( )7．比较同一物质粉体的各种密度，其顺序是：堆密度>粒密度>真密度。

( )8．粉体的密度是用真密度进行描述。

( )9．将黏附力较大的粉体装填于模子时，孔隙率大，充填性差。

( )10．压缩速度快，易于塑性变形，有利于压缩成形。

( )11．物料受压时塑性变化所消耗的能量转化成结合能,因此该过程是可逆过程。

( )12．将黏附力较大的粉体装填于模子时孑L隙率小，充填性好。

( )13．重力流动时，堆密度也反映粉体的流动性。

( ) 14．粉末的比表面积大，压缩时接触点数多，结合强度大。

( )15．Heckel方程的斜率越大，空隙率的变化大，弹性强。

( )16．推片力的大小等于解除上冲压力后下冲中残留压力的大小。

( )17．最松堆密度与最紧密度相差越小，粉体的充填性越好。

( )18．压缩过程中压力传递率接近于1时，模壁的摩擦力小。

( )19．体积基准的平均粒度和重量基准的平均粒度在数字上相同。

( )20．粉体的附着力大，装填时孔隙率大，充填性好。

( )三、填空题1．将球体规则排列时配位数最大可达(6，8，12)个；空隙率最大可达(26％，30％，48％)。

2．某些药物具有“轻质”和“重质”之分，主要是因为其不同。

3．在药剂学中最常用来表示粉体流动性的方法是：和。

4．测定粒径的方法很多，其中以沉降法测得的是径，以电感应法测得的为径。

(2) 定方向径(投影径) 定方向接线径Df：Feret径(Green径)；在一定方向上 将粒子的投影面外接的平行线之间的距离
Feret径
定方向等分径Dm：Martin径 在一定方向上将粒子的投影面积分割为两等分的长度
定方向最大径Dk：Krummbein径； 在一定方向上分割粒子投影面积的最大长度
粉体学在药剂学中的应用
1.对制剂工艺的影响 混合均匀度、分剂量准确性、充填性、可压性(密度、 流动性、充填性、压缩成形性、粘附性、凝聚性、粒 子大小形状等)。
2.对制剂有效性的影响 制剂的崩解、药物的溶解和吸收(粒度、润湿性)
3.对制剂稳定性的影响 混悬剂及固体制剂的稳定性(粒度、润湿性、密度、吸 湿性)
算术平均径 DA=（a+b）÷2 几何平均径 a粗筛网直径 b细筛网直径
DA表示方式(-a+b)， 如某粉体的粒度表示为（-1000+900）μm
（二）粒度分布
• 粒度分布(particle size distribution)：表示 不同粒径的粒子群在粉体中所分布的情况，反 映粒子大小的均匀程度。粒子群的粒度分布可 用简单的表格、绘图和函数等形式表示。
（一）粒子径的表示方法
➢ 1. 几何学粒子径(geometric diameter)：根据 几何学尺寸定义的粒子径，见图13-2。
• 测定方法：显微镜法、库尔特记数法等 • (1) 三轴径
• 在粒子的平面投影图上测定长径l与短径b，在投影平面 的垂直方向测定粒子的厚度h
• 长轴 • 短轴 • 厚度
➢ 物态3种，固体无流动性。 ➢ 固体粉碎成粒子群之后具有如下性质： • (1) 具有与液体类似的流动性；（沙漏） • (2) 具有与气体类似的压缩性；（装沙、米） • (3) 具有固体的抗变形能力。 • →粉体第四种物态

物料风干示意图
44
6、粉体的吸湿性
水是化学反应的媒介。 固体药物吸附水份以后，在表面形成一层液膜，分解反
应就在液膜中进行。 药物是否容易吸湿，取决于其临界相对湿度（Critical
Relative Humidity）,化合物的CRH越低对湿度越敏感。 药物的降解反应速度与环境的相对湿度成正比。
( ) g t
p
l
8
1、粒子径的表示方法
➢ 筛分径（sieving diameter）
当粒子通过粗筛网且被截留在细筛网上时，粗细筛 孔直径的算术或几何平均值称为筛分径。
算术平均值 几何平均值
D ab
A
2
D ab A
a—粒子通过的粗筛网直径， b—截留粒子的细筛网直径 9
1、粒子径的表示方法
4
1、粒子径的表示方法
➢ 几何学粒子径 geometric diameter
̶ 等体积径 equivalent volume diameter ̶ 比表面积等价径 equivalent specific surface diameter
➢ 有效径 （Stocks沉降径）settling velocity diameter ➢ 筛分径 sieving diameter
45
6、粉体的吸湿性
临界相对湿度（critical relative humidity, CRH）
水溶性的药物粉末在较低相对湿度环境时一般 不吸湿，但当相对湿度提高到某一定值时，吸 湿量急剧增加，此时的相对湿度即CRH。
• CRH是水溶性药物的固有特征； • 是药物吸湿性大小的衡量指标； • CRH越小则越易吸湿；反之，则不易吸湿。46
9. 平均面积径
nd 2 /

光学显微镜法：n=300~600，=0.2~100m，可用于混悬 剂、乳剂、混悬软膏剂、散剂等。
库尔特计数法(coulter counter): 测定 等体积球相当径； 可用于混悬剂、乳剂、脂质体、粉末药物等。 沉降法：可分Andreasen吸管法、离心法、比浊法、沉降 天平法、光扫描快速粒度测定法等,得到有效径/Stoke’s 径 比表面积法：气体吸附法和透过法。不能得到粒度分布。

三、粉体粒子的比表面积
（一)比表面积
粒子比表面积：指单位重量或体积所具有的粒 子表面积。
Sw=6/d； Sv=6/d
Sw ,Sv分别为重量和体积比表面积， 为粉体粒密度，d面积平均径。
16
(二)比表面积测定
1. 吸附法(BET法)
Sw=ANVm = AVm /22400 *6.028*1023
第七节 粉体的压缩性质
2
第一节 概 述
粉体学(micromeritics)是研究具有各种形状的粒子集合
体性质和应用的科学。
粉体中粒子大小范围一般在0.1~100m之间，有些粒子
大小可达1000m，小者可至0.001m。通常<100 m 的粒子叫“粉”，> 100 m者称“粒”。
粉体属于固体分散在空气中形成的粗分散体系，兼有气
分布两种形式。

区间分布又称为微分分布or频率分布，它表示一系
列粒径区间中颗粒的百分含量。

累计分布也叫积分分布，它表示小于或大于某粒径 颗粒的百分含量。
(二)粒度分布★
9
可参见P86 图6-6
频率最多 的粒子径
中位径/ 中直径
（三）平均粒径（mean diameter） P87
个数平均径/算术平均径 dln=(nd)/n

（2）有效粒径（Stocks径） 在液相中和欲测质点具有相同沉降速度的球 形颗粒的直径。 （用沉降法测定） （3）比表面积径 与待测粒子具有相等比表面积的球的直径。 测定比表面（用吸附法或透过法）后再推算质 点的直径，故此法不知个别质点的直径。 （4）筛分径 粒子通过粗筛网且被截留在细筛网时，粗细筛 子的直径的算术或几何平均值称为筛分径。
混合物的吸湿性：
混合物的CRH值最小
。根据Elder假说， 水溶性药物混合物的CRH约等于各成分 CRH的乘积，而与各成分的比例无关。 CRHAB=CRHA· CRHB
Elder假设的条件是各成分间不发生相互
作用，不适用于能相互作用或受共同离 子影响的药物。
(二) 水不溶性药物的吸湿性

（二）粒子的形态
指一个粒子的轮廓或表面上各点所构成
的图像。
（三）比表面积
微粒的比表面积是指单位质量或容量微 粉所具有的表面积。
粒子的比表面积(specific surface area)的表 示方法根据计算基准不同可分为体积比表面积 SV和质量比表面积SW。 Sw=6/dvs； Sv=6/dvs Sw ,Sv分别为质量和体积比表面积， 为粉 体的粒密度，dvs粒径。
第八节 粘附性与凝聚性
粘附性(adhesion)是指不同分子产生的引
力，如粉体粒子与器壁间的粘附。 凝聚性 (cohesion，粘着性)是指同分子间产生的引 力，如粉体粒子之间发生粘附而形成聚集 体(random floc)。 产生粘附性和凝聚性的原因： 1、在干燥状 态下主要是由于范德华力与静电力发挥作 用； 2、在润湿状态下主要由于粒子表面存 在的水分形成液体桥或由于水分的蒸发而 产生固体桥发挥作用。
2. 流出速度(flow velocity)

感谢观看
药物载体
粉体可作为药物载体，将 药物包裹在粉体中，以控 制药物的释放速度和部位 。
医疗器械
粉体在医疗器械的制造中 也有应用，如用于制造人 工关节、牙科材料等。
化妆品工业
粉底
粉体作为化妆品中的主要成分，起到遮盖皮肤瑕疵、调整肤色等 作用。
眼影
不同颜色的粉体用于制造眼影，增加眼部层次感和立体感。
腮红
粉体腮红能够增添脸部红润感，提升整体妆容效果。
粉体作为食品添加剂，如面粉、 糖粉、奶粉等，用于改善食品的 口感、质地和外观。
食品包装材料
粉体材料如二氧化硅、滑石粉等 ，用于食品包装，起到防潮、防 霉、防虫等作用。
食品加工助剂
粉体如碳酸钙、碳酸镁等，作为 食品加工助剂，起到调节酸碱度 、增加食品稳定性等作用。
医药工业
药物制备
粉体在医药工业中用于制 备药物，如中药粉末、西 药颗粒等。
应用
在化工、陶瓷、制药等领域，粉体的密度与孔隙率对产品的性能和生 产工艺具有重要影响，如流动性和填充性等。
粉体的流动性与填充性
总结词
粉体的流动性与填充性是描述粉体流 动和填充性能的重要参数，它们对粉 体的加工和应用具有重要影响。
影响因素
粉体的流动性与填充性受到粒径、粒 径分布、颗粒形状、表面粗糙度、摩 擦系数等因素的影响。
干式粉碎
通过机械力将大颗粒物料 破碎成小颗粒，如球磨、 振动磨等。
湿式粉碎
将物料与液体一起送入粉 碎机，使物料在湿润状态 下进行粉碎。
超细粉碎
利用超音速气流、高能球 磨等技术将物料粉碎至纳 米级别。
物理粉碎法
结晶法
利用物质结晶时体积膨胀、硬度增加的特性，通 过反复结晶、破碎来制备粉体。

()定向径（投影径）：
径(或径) ：定方向接线径，即一定方向的 平行线将粒子的投影面外接时平行线间的 距离。
径：定方向等分径，即一定方向的线将粒 子投影面积等份分割时的长度。
径：定方向最大径，即在一定方向上分割 粒子投影面的最大长度。
()圆相当径： 径：投影面积圆相当径，即与粒子的投影面
积相同圆的直径，常用表示。 ：等投影面周长相当径，记作。
混悬剂、乳剂、脂质体、粉末药物等可以用本 法测定。
. 沉降法（ ）
是液相中混悬的粒子在重力场中恒速沉降 时，根据方程求出粒径的方法。
①具有与液体相类似的流动性；
②具有与气体相类似的压缩性；
③具有固体的抗变形能力。
粉体学是药剂学的基础理论，对制剂的处 方设计、制剂的制备、质量控制、包装等 都有重要指导意义。
第二节 粉体粒子的性质
一、粒子径与粒度分布 二、粒子形态 三、粒子的比表面积
一、粒子径与粒度分布
粉体的粒子大小也称粒度，含有粒子大 小和粒子分布双重含义，是粉体的基础 性质。
Ф·ρ
式中，—比表面积，Ф—粒子的性状系数， 球体时Ф，其他形状时一般情况下Ф。
.沉降速度相当径
粒径相当于在液相中具有相同沉降速度 的球形颗粒的直径。该粒经根据方程计 算所得，因此有叫 径或有效径（ ） ， 记作 .
η [
(ρ ρ) ·
h ·]
t
式中， ρ ，ρ—分别表示被测粒子与液相的密度； η— 液相的粘度；——等速沉降距离；—沉降时间。
频数最多的粒子直径
累 积 中 间 值 （ D 50）
nd 2 / nd
nd 3 / nd 2
nd 4 / nd 3
n d 2 /
1/ 2

粉体学基础知识（一）粉体的基本概念粉体是指无数细小固体粒子的集合体，粉体学是研究粉体的基本性质及其应用的科学。

粒子是粉体运动的最小单元, 包括粉末（粒径小于lOOUm）和颗粒（粒径大于lOO^m）, 通常所说的“粉末”、“粉粒”或“颗粒”都属于粉体的范畴。

组成粉体的单元粒子可能是单体的结晶，称为一级粒子；也可能是多个单体粒子聚结在一起的粒子，称为二级粒子。

在制药行业中，常用的粒子大小范围为从药物原料粉的1M 到片剂的lOmmo物态有固体、液体、气体3种。

液体与气体具有流动性，而固体没有流动性；但把固体粉碎成颗粒的聚集体之后则具有与液体相类似的流动性，具有与气体相类似的压缩性，也具有固体的抗形变能力，所以有人把粉体列为“第四种物态” 来进行研究。

（二）粉体的特性1.粒子大小与测定粉体粒子大小是以粒子直径的微米数为单位来表示的。

粉体大部分不规则，代表粒径大小的方法有：几何学粒径、有效粒径、比表面积粒径等。

1. 1.几何学粒径是指用显微镜看到的实际长度的粒子径。

1.2.有效粒径用沉降法求得的粒子径，即以粒子具有球形粒子的同样沉降速度来求得。

该粒径根据Stokes方程计算所得，因此又称Stokes粒径。

1.3比表面积粒径用透过法和吸附法求得的粉体的单位表面积的比面积。

这种比表面积法是假定所有粒子都为球形求出的粒子径。

常用的粒径测定方法有：显微镜法、筛分法、沉降法、小孔透过法和激光衍射法等。

2.粒子形态粉体除了球形和立方形等规则而对称的形态外很难精确地描述粒子的形状。

因此，研究工作者用体积形态系数，比表面形态系数等术语来表示微粒形态。

3.粉体的比表面积粒子的比表面积的表示方法根据计算基准不同可分为体积比表面积Sv和重量比表面积Sw。

体积比表面积是单位体积粉体的表面积，重量比表面积是单位重量粉体的表面积。

4.粉体密度与孔隙率粉体密度为单位体积粉体的质量。

由于颗粒内部含有的空隙以及及颗粒堆积时颗粒间的空隙等，给粉体体积的测定带来麻烦。

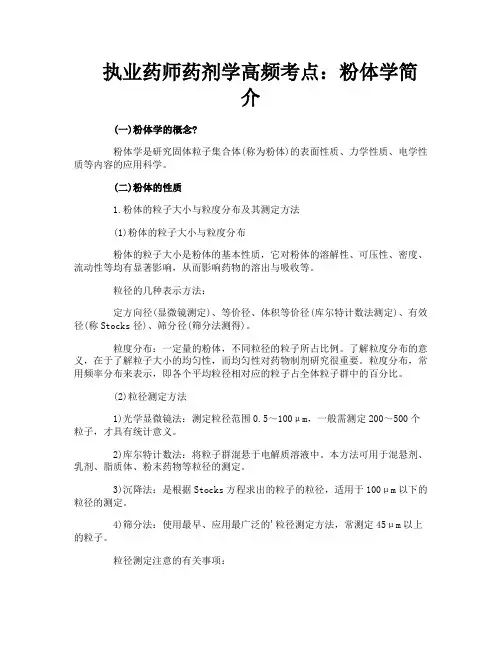

执业药师药剂学高频考点：粉体学简介(一)粉体学的概念?粉体学是研究固体粒子集合体(称为粉体)的表面性质、力学性质、电学性质等内容的应用科学。

(二)粉体的性质1.粉体的粒子大小与粒度分布及其测定方法(1)粉体的粒子大小与粒度分布粉体的粒子大小是粉体的基本性质，它对粉体的溶解性、可压性、密度、流动性等均有显著影响，从而影响药物的溶出与吸收等。

粒径的几种表示方法：定方向径(显微镜测定)、等价径、体积等价径(库尔特计数法测定)、有效径(称Stocks径)、筛分径(筛分法测得)。

粒度分布：一定量的粉体，不同粒径的粒子所占比例。

了解粒度分布的意义，在于了解粒子大小的均匀性，而均匀性对药物制剂研究很重要。

粒度分布，常用频率分布来表示，即各个平均粒径相对应的粒子占全体粒子群中的百分比。

(2)粒径测定方法1)光学显微镜法：测定粒径范围0.5～100μm，一般需测定200～500个粒子，才具有统计意义。

2)库尔特计数法：将粒子群混悬于电解质溶液中。

本方法可用于混悬剂、乳剂、脂质体、粉末药物等粒径的测定。

3)沉降法：是根据Stocks方程求出的粒子的粒径，适用于100μm以下的粒径的测定。

4)筛分法：使用最早、应用最广泛的'粒径测定方法，常测定45μm以上的粒子。

粒径测定注意的有关事项：粒径分析前对样品应进行合理的选择与处理;取样应采用一定的方法保证粒子的均匀性，流动样品可采取不同时间取样，静止样品可采取不同部位置取样，然后混合测定;为使取样具有代表性，应适当数量的取样量，大量样品取样量应在100g~1kg;库尔特计数法与沉降法测定是在液体中进行的，为保证粒子的均匀性，可加入适当量的表面活性剂。

2.粉体的比表面积粉体的比表面积是表征粉体中粒子粗细及固体吸附能力的一种量度。

粒子的表面积不仅包括粒子的外表面积，还包括由裂缝和空隙形成的内部表面积。

直接测定粉体的比表面积的常用方法有气体吸附法、还有气体透过法(测外表面积)。

s d n 6 Sv 3 d v d n 6 .
2
27
2．重量比表面积
单位重量粉体的表面积，Sm，cm2/g。
Sw s d 2 n 6 3 d n w d 6
比表面积是表征粉体中粒子粗细的一种量 度，也是表示固体吸附能力的重要参数。可用 于计算无孔粒子和高度分散粉末的平均粒径。 比表面积不仅对粉体性质、而且对制剂性质和 药理性质都有重要意义。
II: Krummbein径 定方向最大径，即在 一定方向上分割粒子 投影面的最大长度。
. 9
II: Martin径
定方向等分径，即 一定方向的线将粒 子的投影面积等份 分割时的长度。
（3）Heywood径
投影面积圆相当径，即 与粒子的投影面积相同 圆的直径，常用DH表示。
.
10
（4）球相当径
体积等价径，与粒子的体积相同的球体直径， 用库尔特计数器测得。记作DV，粒子的体积 V=DV3/6。
. 7
•
对于一个不规则粒子，其粒子径的测 定方法不同，其物理意义不同，测定值也 不同。
（一）粒子径的表示方法
1．几何学粒子径 根据几何学尺寸定义的粒子径。 （1）三轴径 长轴径L 、短轴径b 、厚度h 反映粒子的实际尺寸。
. 8
（2）定方向径（投影径） I: Feret径（或Green径）
定方向接线径，即一 定方向的平行线将粒 子的投影面外接时平 行线间的距离。
2．筛分径
又称细孔通过相当径。当粒 子通过粗筛网且被截留在细 筛网时，粗细筛孔直径的算 术或几何平均值称为筛分径。 记作DA。
.
ab DA 2
DA ab
11
• a:粗筛网直径，b:细筛网直径。粒径范围， 即（-a+b ），表示粒径小于a，大于b。

❖不同基准的粒度分布理论上可以互相换算。
❖实际应用较多的是质量和个数基准分布。
❖筛下分布、筛上分布
（三）平均粒子径
❖是指由不同粒径组成的粒子群的平均粒 径。
❖中位径是最常用的平均径，也叫中值径， 在累积分布中累积值正好为50%所对应 的粒子径，常用D50表示。
（四）粒子径的测定方法
粒径的测定方法与适用范围
❖光学显微镜可以测定微米级的粒径，电子显 微镜可以测定纳米级的粒径。测定时应避免 粒子间的重叠，以免产生测定的误差。
❖主要测定以个数、面积为基准的粒度分布。
2.库尔特计数法（coulter counter method）
❖ 将粒子群混悬于电解质溶液中，隔壁上设有一 个细孔，孔两侧各有电极，电极间有一定电压， 当粒子通过细孔时，粒子容积排除孔内电解质 而电阻发生改变。
❖ 采用加热或减压脱气法测定粉体所排开的液体 体积，即为粉体的真体积。
❖ 当测定颗粒密度时，方法相同，但采用的液体 不同，多采用水银或水。
（2）压力比较法 ❖ 常用于药品、食品等复杂有机物的测定。 ❖ 采用氦气或空气，可避免样品的破坏，如溶解
等 （3）其他方法 气体透过法、重液分离法、密度梯度法、沉降法
❖Martin径：定方向等分径，即一定方向的 线将粒子投影面积等份分割时的长度。
(3)Heywood径：投影面积圆相当径，即与粒 子的投影面积相同圆的直径，常用DH表示。
(4)体积等价径（equivalent volume diameter)： 与粒子的体积相同的球体直径，也叫球相 当径。用库尔特计数器测得，记作Dv。
三、粒子的比表面积
（一）比表面积的表示方法
❖粒子的比表面积(specific surface area)的表示方 法根据计算基准不同可分为体积比表面积SV和重 量比表面积SW。 Sw=6/dvs； Sv=6/dvs

粉体学简介常用频率分布表示各个粒径相对应的粒子占全体粒子群中的百分比。

频率分布可用方块图来表示。

（2）粉体粒直径的测定方法：①显微镜法：显微镜法是将粒子放在显微镜下，根据投影像测得粒径的方法。

光学显微镜可以测定0.5～100μm级粒径。

测定时应注意避免粒子间的重叠，以免产生测定的误差，同时测定的粒子的数目应该具有统计学意义，一般需测定200～500个粒子。

②库尔特记数法：库尔特记数法是在测定管中装入电解质溶液，将粒子群混悬在电解质溶液中，测定管壁上有一细孔，孔电极间有一定电压，当粒子通过细孔时，由于电阻发生改变使电流变化并记录于记录器上，最后可将电信号换算成粒径。

可以用该方法求得粒度分布。

本法可以用于测定混悬剂、乳剂、脂质体、粉末药物等的粒径分布。

③沉降法：沉降法是根据Stocks方程求出粒子的粒径，适用于100μm以下的粒径的测定。

④筛分法：筛分法是使用最早、应用最广的粒径测定方法。

它是将筛按孔径大小顺序上下排列，将一定量粉体样品置于最上层，在一定的震动频率下振动一定时间，称量各个筛号上的、粉体重量，求得各筛号上不同粒径的百分数。

常用测定范围在45μm以上。

测定粒子大小时要注意的有关问题是：对粒子大小进行分析前对样品的合理选择和处理是得出正确结论的基础。

在选取样品时，由于粉体因储存条件的变化或转移可能导致粒子的分布不均，因此有必要采用一定的方法取样。

为使取样具有代表性，应当有适当的取样量。

2.粉体的比表面积比表面积是表征粉体中粒子粗细以及固体吸附能力的一种量度。

粒子的表面积不仅包括粒子的外表面积，还包括由裂缝和孔隙形成的内部表面积。

直接测定粉体比表面积的常用方法有气体吸附法。

在常压下，一般气体吸附用于粒度在2～75μm范围内固体样品的测定，而在减压条件下可以用于更小粒子的测定，例如下雨0.1μm的粒子。

另外还有气体透过法可以测定。

但该法只能测粒子外部比表面积，而不能测得粒子内部孔隙的比表面积。
