电线电缆检验项目精编版

电线电缆的检测项目及检测方法【摘要】近年来电力行业取得了迅速的发展，其中电线电缆发挥着重要的功能和作用。

当前我国电线电缆生产量已经达到世界前列，但其中存在的一个现实问题在于电缆质量合格率较低，而且使用过程中存在安全隐患，因此需要做好针对电线电缆的检测工作，在这个过程中需要运用科学合理的检测方法。

【关键词】电线电缆；检测项目；检测方法1 电线电缆外观尺寸检测项目和方法1.1外观检测外观设计是人们对电线电缆的第一印象，因此要做好针对外观的检测工作。

开展检测工作时首先需要对电线外观进行观察，即观察表面是否有油污、斑点、裂纹和毛刺等缺陷，以及外观是否光洁元整，同时还要检测电线电缆表面抗腐蚀性能以及氧化程度。

1.2尺寸检测不同于其他行业，电力行业明确规定了不同功能作用的电线电缆的相应尺寸，用于高压交联的电线电缆尺寸更需要严格遵循相关规定标准要求，从而保证其安全性与性能水平。

电线电缆尺寸检测项目包含内容较多，电线电缆密度、截面、节距、厚度、扇形高度等均是所检测对象。

在电线电缆尺寸实际检测过程中，首先进行样本抽样工作，在这个过程中需要对样本的线径、绝缘体厚度进行检测。

1.3结构检测电线电缆结构检测的项目与对象主要包括四个方面，分别为电线电缆断面检测、护层检测、绝缘线芯以及锁芯结构。

结构检测工作十分重要，是电线电缆外观尺寸检测项目的最终环节，在保证电线电缆尺寸标准方面有着十分重要的作用，完成外观尺寸检测工作才能保证电线电缆外观表面的整洁性和完整性。

2 电线电缆电气性能检测项目和方法衡量电线电缆产品质量的一个重要指标在于电气性能，对于电线电缆而言，电气性能能够直接影响乃至决定其使用寿命与使用水平。

通常情况下，电线电缆电气性能检测项目包括三个方面，分别为电线电缆的绝缘电阻检测、电压实验以及直流电阻检测。

2.1绝缘电阻检测绝缘电阻检测是电线电缆检测项目中最为关键的项目之一，电线电缆的电气性能在很大程度上受到绝缘电阻性能的影响。

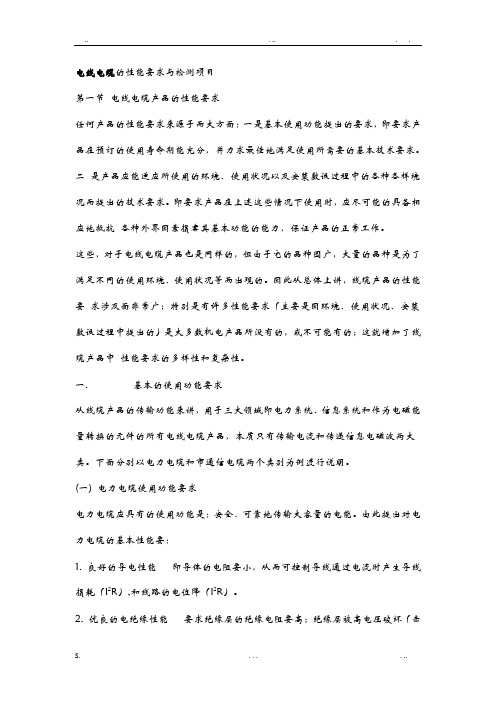

电线电缆的性能要求与检测项目第一节电线电缆产品的性能要求任何产品的性能要求来源于而大方面：一是基本使用功能提出的要求，即要求产品在预订的使用寿命期能充分，并力求最佳地满足使用所需要的基本技术要求。

二是产品应能适应所使用的环境、使用状况以及安装敷设过程中的各种各样境况而提出的技术要求。

即要求产品在上述这些情况下使用时，应尽可能的具备相应地抵抗各种外界因素损害其基本功能的能力，保证产品的正常工作。

这些，对于电线电缆产品也是同样的，但由于它的品种围广，大量的品种是为了满足不同的使用环境、使用状况等而出现的。

因此从总体上讲，线缆产品的性能要求涉及面非常广；特别是有许多性能要求（主要是因环境、使用状况、安装敷设过程中提出的）是大多数机电产品所没有的，或不可能有的；这就增加了线缆产品中性能要求的多样性和复杂性。

一.基本的使用功能要求从线缆产品的传输功能来讲，用于三大领域即电力系统、信息系统和作为电磁能量转换的元件的所有电线电缆产品，本质只有传输电流和传递信息电磁波两大类。

下面分别以电力电缆和市通信电缆两个类别为例进行说明。

(一) 电力电缆使用功能要求电力电缆应具有的使用功能是：安全、可靠地传输大容量的电能。

由此提出对电力电缆的基本性能要：1. 良好的导电性能即导体的电阻要小，从而可控制导线通过电流时产生导线损耗（I2R）,和线路的电位降（I2R）。

2. 优良的电绝缘性能要求绝缘层的绝缘电阻要高；绝缘层被高电压破坏（击穿）的抵抗能力要强、即绝缘层的击穿试验电压值要比工作电压有较大的裕度；以及介质损耗要小，以免介质（即绝缘体）在工作状态下因自身发热量大而降低材料的电绝缘性能。

由于绝缘材料大多数为高分子材料（天然或合成），因此其使用寿命极为重要。

3. 要保证工作状态下的热平衡电力电缆在传输电流时，电缆因导体电阻发热、介质损耗发热等，因此本身是一个热源。

在电缆结构设计时，必须使其所发的热能够向外界发散而到达一种稳定的热平衡；否者电缆将无法工作。

-/圆线同心绞架空导线检验项目汇总1、检验规则：产品的检验分为抽样试验、型式试验、例行试验型式试验 (T) ：在产品设计、生产工艺变化之后，从抽样检验合格批中抽样进行的检验；试验只做一次，并且仅当其设计或工艺改变之后试验才重做。

抽样试验（ S）：在成品的电缆上或取至成品电缆的元件上进行的试验，以证明成品电缆符合设计规范。

例行试验（R）：由制造方在成品电缆的所有制造长度进行的试验，以检验电缆是否符合规定的要求。

抽样型式备注序号检验项目试验试验依据（ S）(T)1截面积2导线直径线密度3（单位长度的质量）4单线的断裂强度5单线的电阻率6表面情况7节径比及绞向SSSGB/T1179-2008SGB/T4049-2009SGB/T3048-2007 S F/YG 1.001－2010 S8 9导线的抗拉力试验铝或铝合金单线的焊接TT抽样规则：在生产完工之后出厂之前，从每一生产批中按成盘的数量10% 抽样，从成盘或成卷绞线的距端头 1 米处取 1.5 米长；如全部的试样的检验项目全部合格，则该生产批合格；如有 1 项及以上项目不合格，则该生产批产品不合格，对该生产批的产品进行全检，合格品可以出货。

1、检验规则：产品的检验分为抽样试验、型式试验、例行试验型式试验 (T) ：在产品设计、生产工艺变化之后，从抽样检验合格批中抽样进行的检验；试验只做一次，并且仅当其设计或工艺改变之后试验才重做。

抽样试验（ S）：在成品的电缆上或取至成品电缆的元件上进行的试验，以证明成品电缆符合设计规范。

例行试验（ R）：由制造方在成品电缆的所有制造长度进行的试验，以检验电缆是否符合规定的要求。

序号1结构尺寸2机械性能3电性能绝缘机械4物理性能567检验项目导体结构绝缘厚度电缆外径电缆拉断力导体电阻电压试验绝缘电阻空气烘箱老化试验人工气候老化试验热失重抗开裂高温压力低温卷绕低温拉伸低温冲击电压法重量法收缩试验热延伸熔融指数燃烧性能耐磨性能印刷标志耐磨性能试验类型判定依据试验方法T、 S GB/T4049.2-2009T、 S GB/T2951.1-2008T、 S GB/T2951.1-2008T、 S GB/T4049.3-2009T 、 R GB/T3048.4-2007T 、 R GB/T3048.8-2007T、 S GB/T3048.5-2007T、 S GB/T2951.2-2008只用于 PVC 绝缘 (T、S)GB/T12527-2008只用于 PVC 绝缘 (T、S)GB/T2951.7-2008只用于 PVC 绝缘 (T、S)GB/T2951.6-2008只用于 PVC 绝缘 (T、S)GB/T12527-2008GB/T2951.6-2008只用于 PVC 绝缘 (T、S)GB/T2951.4-2008只用于 PVC 绝缘 (T、S)GB/T2951.4-2008只用于 PVC 绝缘 (T、S)GB/T2951.4-2008只用于 PVC 绝缘 (T、S)GB/T2951.5-2008PE/XLPE( T、S)GB/T2951.5-2008PE/XLPE( T、S)GB/T2951.3-2008XLPE( T、S)GB/T2951.5-2008PE(T、S)GB/T3682-2000PVC( T、S)GB/T18380.1-2001PVC/PE( T、S)GB/T12527-2008T、 S GB/T6995.1-20088交货长度R计米器1、检验规则：产品的检验分为抽样试验、型式试验、例行试验型式试验 (T) ：在产品设计、生产工艺变化之后，从抽样检验合格批中抽样进行的检验；试验只做一次，并且仅当其设计或工艺改变之后试验才重做。

电力电缆常规检测项目
电力电缆常规检测项目包括：
1. 外观检查：检查电缆外观是否完整、是否有损坏、变形、氧化、裸露、水濡等情况。

2. 绝缘强度测试：使用绝缘电阻测试仪对电缆绝缘材料进行测试，以确定其绝缘性能是否达到要求。

3. 导体电阻测试：使用导通测试仪对电缆导体的电阻进行测试，以确定导电性能是否正常。

4. 容量测试：使用电容测试仪对电缆的电容进行测试，以判断电缆的电气性能是否符合标准。

5. 介质损耗测试：使用介质损耗测试仪对电缆绝缘材料的介质损耗进行测试，以判断电缆绝缘材料的质量是否良好。

6. 外接金属护套电阻测试：使用电阻测试仪对电缆外接金属护套的电阻进行测试，以确定护套的质量是否符合要求。

7. 短路阻抗测试：使用短路阻抗测量仪对电缆的短路阻抗进行测试，以确定电缆的短路能力是否满足要求。

8. 尺寸测量：对电缆的外径、厚度、直径等尺寸进行测量，以判断电缆是否符合设计要求。

9. 化学分析：对电缆外层材料进行化学分析，以确定材料是否符合标准要求。

10. 绝缘材料老化测试：进行绝缘材料老化试验，以判断电缆的绝缘材料是否健康。

11. 弯曲试验：对电缆进行弯曲试验，以测试其耐久性能。

请注意，以上是一些常规的电力电缆检测项目，具体的检测项目和方法可能会因个别情况而有所不同。

建议在进行检测时，根据具体要求和标准进行相应的检测操作。

电线电缆检验报告（二）引言概述：本文是对电线电缆检验报告（二）进行详细阐述。

该检验报告是针对特定电线电缆进行的检验，旨在评估其质量和符合性。

本文将从五个大点切入，分别是外观检查、物理性能测试、电气性能测试、绝缘性能测试和耐火性能测试。

每个大点将详细讨论其中的5-9个小点，旨在全面了解电线电缆的检验情况。

正文内容：1. 外观检查1.1 外观检验的目的1.2 检查项目1：表面缺陷检查1.3 检查项目2：标识检查1.4 检查项目3：印字和标签检查1.5 检查项目4：包装状态检查1.6 检查项目5：导体外观检查1.7 检查项目6：绝缘材料外观检查1.8 检查项目7：外护套外观检查1.9 检查项目8：屏蔽层外观检查2. 物理性能测试2.1 物理性能测试的目的2.2 测试项目1：导体直径测量2.3 测试项目2：绝缘厚度测量2.4 测试项目3：外护套厚度测量2.5 测试项目4：耐机械负荷性能测试 2.6 测试项目5：剥离力测试2.7 测试项目6：拉伸强度测试2.8 测试项目7：耐热性能测试2.9 测试项目8：抗高温老化性能测试3. 电气性能测试3.1 电气性能测试的目的3.2 测试项目1：导体直流电阻测试 3.3 测试项目2：绝缘电阻测试3.4 测试项目3：介质损耗因数测试 3.5 测试项目4：耐电压强度测试3.6 测试项目5：放电测试3.7 测试项目6：电容测试3.8 测试项目7：绝缘电阻指标测试3.9 测试项目8：局部放电测试4. 绝缘性能测试4.1 绝缘性能测试的目的4.2 测试项目1：电晕起始电压测试4.3 测试项目2：荷电粒子感应试验4.4 测试项目3：介质耐压强度测试4.5 测试项目4：局部放电测试4.6 测试项目5：介质损耗因数测试4.7 测试项目6：绝缘电阻测试4.8 测试项目7：介质电阻指标测试4.9 测试项目8：电容测试5. 耐火性能测试5.1 耐火性能测试的目的5.2 测试项目1：燃烧试验5.3 测试项目2：自熄性能测试5.4 测试项目3：燃烧烟密度测试5.5 测试项目4：滴落燃烧性能测试5.6 测试项目5：耐热性能测试5.7 测试项目6：绝缘电阻测试5.8 测试项目7：耐火电缆抗冻性能测试5.9 测试项目8：耐火电缆承压燃烧测试总结：通过对电线电缆的外观检查、物理性能测试、电气性能测试、绝缘性能测试和耐火性能测试的全面评估，可以对其质量和符合性进行综合判断。

电线电缆的性能要求与检测项目第一节电线电缆产品的性能要求任何产品的性能要求来源于而大方面：一是基本使用功能提出的要求，即要求产品在预订的使用寿命期内能充分，并力求最佳地满足使用所需要的基本技术要求。

二是产品应能适应所使用的环境、使用状况以及安装敷设过程中的各种各样境况而提出的技术要求。

即要求产品在上述这些情况下使用时，应尽可能的具备相应地抵抗各种外界因素损害其基本功能的能力，保证产品的正常工作。

这些，对于电线电缆产品也是同样的，但由于它的品种范围广，大量的品种是为了满足不同的使用环境、使用状况等而出现的。

因此从总体上讲，线缆产品的性能要求涉及面非常广；特别是有许多性能要求（主要是因环境、使用状况、安装敷设过程中提出的）是大多数机电产品所没有的，或不可能有的；这就增加了线缆产品中性能要求的多样性和复杂性。

一.基本的使用功能要求从线缆产品的传输功能来讲，用于三大领域即电力系统、信息系统和作为电磁能量转换的元件的所有电线电缆产品，本质只有传输电流和传递信息电磁波两大类。

下面分别以电力电缆和市内通信电缆两个类别为例进行说明。

(一)电力电缆使用功能要求电力电缆应具有的使用功能是：安全、可靠地传输大容量的电能。

由此提出对电力电缆的基本性能要求是：1.良好的导电性能即导体的电阻要小，从而可控制导线通过电流时产生导线损耗（I2R）,和线路的电位降（I2R）。

2.优良的电绝缘性能要求绝缘层的绝缘电阻要高；绝缘层被高电压破坏（击穿）的抵抗能力要强、即绝缘层的击穿试验电压值要比工作电压有较大的裕度；以及介质损耗要小，以免介质（即绝缘体）在工作状态下因自身发热量大而降低材料的电绝缘性能。

由于绝缘材料大多数为高分子材料（天然或合成），因此其使用寿命极为重要。

3.要保证工作状态下的热平衡电力电缆在传输电流时，电缆因导体电阻发热、介质损耗发热等，因此本身是一个热源。

在电缆结构设计时，必须使其所发的热能够向外界发散而到达一种稳定的热平衡；否者电缆将无法工作。

圆线同心绞架空导线检验项目汇总1、检验规则：产品的检验分为抽样试验、型式试验、例行试验型式试验(T)：在产品设计、生产工艺变化之后.从抽样检验合格批中抽样进行的检验；试验只做一次.并且仅当其设计或工艺改变之后试验才重做。

抽样试验（S）：在成品的电缆上或取至成品电缆的元件上进行的试验.以证明成品电缆符合设计规范。

例行试验（R）：由制造方在成品电缆的所有制造长度进行的试验.以检验抽样规则：在生产完工之后出厂之前.从每一生产批中按成盘的数量10%抽样.从成盘或成卷绞线的距端头1米处取1.5米长；如全部的试样的检验项目全部合格.则该生产批合格；如有1项及以上项目不合格.则该生产批产品不合格.对该生产批的产品进行全检.合格品可以出货。

1、检验规则：产品的检验分为抽样试验、型式试验、例行试验型式试验(T)：在产品设计、生产工艺变化之后.从抽样检验合格批中抽样进行的检验；试验只做一次.并且仅当其设计或工艺改变之后试验才重做。

抽样试验（S）：在成品的电缆上或取至成品电缆的元件上进行的试验.以证明成品电缆符合设计规范。

例行试验（R）：由制造方在成品电缆的所有制造长度进行的试验.以检验电缆是否符1、检验规则：产品的检验分为抽样试验、型式试验、例行试验型式试验(T)：在产品设计、生产工艺变化之后.从抽样检验合格批中抽样进行的检验；试验只做一次.并且仅当其设计或工艺改变之后试验才重做。

抽样试验（S）：在成品的电缆上或取至成品电缆的元件上进行的试验.以证明成品电缆符合设计规范。

例行试验（R）：由制造方在成品电缆的所有制造长度进行的试验.以检验电缆是否符0.6/1kV交联电缆检验项目（标准：GB/T12706.1-2008）1检验规则：产品的检验分为抽样试验、型式试验、例行试验型式试验(T)：在产品设计、生产工艺变化之后.从抽样检验合格批中抽样进行的检验；试验只做一次.并且仅当其设计或工艺改变之后试验才重做。

抽样试验（S）：在成品的电缆上或取至成品电缆的元件上进行的试验.以证明成品电缆符合设计规范。

圆线同心绞架空导线检验项目汇总1、检验规则：产品的检验分为抽样试验、型式试验、例行试验型式试验(T)：在产品设计、生产工艺变化之后，从抽样检验合格批中抽样进行的检验；试验只做一次，并且仅当其设计或工艺改变之后试验才重做。

抽样试验（S）：在成品的电缆上或取至成品电缆的元件上进行的试验，以证明成品电缆符合设计规范。

例行试验（R）：由制造方在成品电缆的所有制造长度进行的试验，以检验电缆是否符盘或成卷绞线的距端头1米处取1.5米长；如全部的试样的检验项目全部合格，则该生产批合格；如有1项及以上项目不合格，则该生产批产品不合格，对该生产批的产品进行全检，合格品可以出货。

1kV架空绝缘电缆检验项目1、检验规则：产品的检验分为抽样试验、型式试验、例行试验型式试验(T)：在产品设计、生产工艺变化之后，从抽样检验合格批中抽样进行的检验；试验只做一次，并且仅当其设计或工艺改变之后试验才重做。

抽样试验（S）：在成品的电缆上或取至成品电缆的元件上进行的试验，以证明成品电缆符合设计规范。

例行试验（R）：由制造方在成品电缆的所有制造长度进行的试验，以检验电缆是否符合规定的要求。

10kV架空绝缘电缆检验项目1、检验规则：产品的检验分为抽样试验、型式试验、例行试验型式试验(T)：在产品设计、生产工艺变化之后，从抽样检验合格批中抽样进行的检验；试验只做一次，并且仅当其设计或工艺改变之后试验才重做。

抽样试验（S）：在成品的电缆上或取至成品电缆的元件上进行的试验，以证明成品电缆符合设计规范。

例行试验（R）：由制造方在成品电缆的所有制造长度进行的试验，以检验电缆是否符合规定的要求。

0.6/1kV交联电缆检验项目（标准：GB/T12706.1-2008）1检验规则：产品的检验分为抽样试验、型式试验、例行试验型式试验(T)：在产品设计、生产工艺变化之后，从抽样检验合格批中抽样进行的检验；试验只做一次，并且仅当其设计或工艺改变之后试验才重做。

电线电缆质量的检测项目和方法作者：暂无来源：《中国质量技术监督》 2018年第3期电线电缆产品应用于国民经济各个领域，配套于各产业、国防建设和重大建设工程，是现代经济和社会正常运转的基础保障，也是人们日常生活中不可缺少的产品。

电线电缆品种繁多，量大而面广，许多产品还被列入国家电工产品安全认证的产品范围。

国内生产厂家达数千家，用户涉及各行各业各系统。

一些厂家为追求高额利润，使用不合格的原材料和生产工艺，进一步导致假冒伪劣的电线电缆产品充斥国内市场。

针对此问题，急需相关部门加强检测工作，全面控制电线电缆的质量安全，为人民提供安全可靠的产品。

电线电缆的质量状况由于电线电缆的重要性，国家对电线电缆的标准要求都比较严格。

但由于电线电缆的生产厂家比较多，目前国内电线电缆的质量水平明显低于国外，且劣质的电线电缆充斥市场。

就国内某家质检机构对某地区的市场上销售的电线电缆的调查来看，销售不容乐观。

即使是通过ISO9000认证的电线电缆生产企业，其电线电缆的合格率也在90%以下，对于那些规模较小的没有通过认证的生产企业，其电线电缆的合格率不及30%。

据该质检机构的调查报告，市场上电线电缆专营店所经销的电线电缆合格率在70%左右，市场上规模较小的五金店，其经销的电线电缆的合格率在10%以下，部分较落后地区的五金店经销的电线电缆甚至100%不合格。

这些不合格电线电缆给生产带来严重的安全隐患。

究其原因，主要是该部分店面所经销的电线电缆多为三无企业所产。

国家虽然对电线电缆的生产企业强制实行CCC认证，但还有很多没有通过CCC认证的企业在私下生产不合格电线电缆。

令某些不具备CCC认证资格的企业通过借用实验设备和实验人员的方法获得CCC认证，像该类企业生产的电线电缆大多不合格，且该类企业在国内普遍存在。

所以用户在采购电线电缆的时候一定要采用正规的，有一定知名度的通过国家强制认证的电线电缆。

根据国家标准的相关规定，电线电缆的检测项目主要有外形尺寸、标志检查、绝缘厚度、导体直流电阻、成品电缆电压实验、绝缘老化前后拉力试验等内容。
