基于管道完整性管理的风险评价技术研究

城市燃气管道系统风险评价研究摘要：随着城镇燃气业迅速发展，燃气事故也越来越多，造成了人员伤亡和财产损失，给社会带来不良影响。

安全风险评价技术正是为降低事故风险而引入的一种新型管理技术，对城市管道系统进行有效的风险评估可以进一步确保城市燃气管道系统的安全运行，从而促进我国燃气事业的高效发展。

本文通过阐述城市燃气管道风险评价技术研究的现状，结合风险评价的有关方法，提出了燃气管道风险评价的思考和建议，旨在达到提高城市燃气管道风险评价水平的目的。

关键词：城市燃气管道；风险评价；方法；建议1引言由于天然气具有较强的清洁性，在使用过程中不会对环境造成污染，所以被人们广泛的运用在实际生活中。

随着天然气的广泛应用，燃气管道的数量也不断上升。

但是，由于我国大多数的燃气管道使用时间较长，管道发生了不同程度的老化，使天然气在运输的过程中存在一定的安全风险。

要想从根本上解决这一问题，就要对燃气管道系统进行风险评价，确保天然气的运输安全。

2我国城市燃气管道系统风险评价研究现状20世纪90年代中期，我国已开展了有关油气管道安全风险评价的系列研究及应用试验工作，国内油气长输管道的风险评价技术发展最快。

研究人员在借鉴国外研究成果的基础上，综合运用专家评分法、故障树法和模糊数学等多种分析方法，提出了一系列切实可行的评价方法。

城市燃气管道系统方面，采用油气管道安全风险评价的研究方法，对管道的风险可接受程度进行探讨，考虑了天然气管道失效可能性和失效后果严重度的影响因素，克服了只依靠失效概率进行评价带来的片面性和局限性。

但由于城市燃气管道风险影响因素多，从设计、施工、操作到第三方破坏、腐蚀破坏、后果研究等方面多达几百个相关因素，加之我国城市燃气管道建设初期并没有建立相应的历史数据和原始设计资料库，管道投入使用后的运行情况完全依靠人工记录，大量资料缺失，这些客观情况增加了建立城市燃气管道风险评价模型的难度，削弱了城市燃气管道原始数据的真实性和可靠性。

毕业论文-长输管道基于风险的评价方法中国石油大学,华东,现代远程教育毕业设计(论文)题目: 长输管道基于风险的评价方法学习中心: 石油管道学习中心年级专业: 网络13秋季油气储运工程学生姓名: 学号:指导教师: 职称: 副教授导师单位: 中国石油管道学院中国石油大学,华东,远程与继续教育学院论文完成时间: 2015 年 7月 8 日中国石油大学,华东,现代远程教育毕业设计(论文)任务书发给学员1(设计(论文)题目: 天然气利用技术及其应用 2(学生完成设计(论文)期限: 2015 年 01 月 01 日至 2015 年 08 月 20 日 3(设计(论文)课题要求:根据自己所学专业知识、工作内容选择毕业设计课题，初步确定毕业设计的题目和主要内容;按进度要求完成论文,论文主体要符合一般学术论文的写作规范，具备学术性、科学性和一定的创造性。

论文应文字流畅，语言准确，层次清晰，论点清楚，论据准确，论证完整、严密，有独立的观点和见解。

4(实验(上机、调研)部分要求内容: 调研要充分,熟悉与课题相关的技术信息。

5(文献查阅要求:参考文献反映毕业设计(论文)的取材来源、材料的广博程度和材料的可靠程度。

参考文献不宜过多，只列作者直接阅读过、在正文中被引用过的中外文献资料。

6(发出日期: 2015 年 01 月 01 日7(学员完成日期: 2015 年 7月 8 日指导教师签名: 王学东学生签名: 程慧荣摘要管道风险评价普遍采用以Kent打分法为代表的定性方法，本文提出了一种新方法，即定量风险评价(QRA)，采用基于管道失效历史数据库和巳有成熟的数值模型，进行管道失效概率分析和失效后果分析，并以此方法在某输气管道上进行了验证，最后得到管段的绝对风险和人口密集段的个人风险，并进行了风险预剥。

研究表明，QRA受人员主观判断影响较小，计算方法科学合理，结果量化，对进行检测与维护维修资源的分配具有很好的指导意义。

关键词:管道，定量风险评价法(QRA)，个人风险，失效历史数据库，完整性管理目录第1章前言………………………………………………………………………………….1第2章管道定量风险评价(QRA)简介……………………………………………………….1 第3章 QRA的主要技术…………………………………………………………………….2 3.1 管道失效概率分析…………………………………………………………………….3 3.2 管道失效后果的计算………………………………………………………………….4 3.3 风险的计算…………………………………………………………………………….4 第4章 QRA实例..................................................................................5 第5章结论. (8)参考文献..............................................................................................10 致谢. (11)第1章前言管道风险评价按照最后结果的量化程度，可以分为定性方法、定量方法两种。

＜匕1•妾舍为讯庇2021年第1期设备与安全压力管道完整性评价原理及案例介绍王志成王超然江苏省特种设备安全监督检验研究院江苏南京210036摘要：介绍了管道完整性评价的原理及CEGB R6评定原理及程序，并给出了采用基于断裂力学的CEGB R6规范评价的应用案例。

管道完整性分析可以科学评价管道潜在失效事故的可能性，实现对管道运行过程的风险管理。

关键词：压力管道；完整性；合乎使用；评价；检验管道在实际使用过程中会由于各种各样的原因，如温度、压力，或由于焊接时产生的缺陷使管道的使用存在着一定的风险，这就要求我们要对这些管道进行安全评价，确定管道能否继续使用，能在什么情况下使用，还能使用多长的时间，即还有多长的寿命。

对于这些管道，一般采用完整性分析方法评价其合乎使用性。

合乎使用是指结构在规定的寿命期内具有足够的可以承受预见的载荷和环境条件（包括统计变异性）的功能。

管道完整性分析主要研究各种因素对管道强度、耐久性和损伤容限等性能的影响，从而对影响管道完整性的各种因素进行综合识别，科学评价管道潜在失效事故的可能性，实现对管道运行过程的风险管理。

1管道完整性评价原理管道在工作条件下产生结构性破坏的形式有断裂和塑性破坏。

断裂是由于管道结构存在面型（裂纹类）缺陷，在载荷作用下产生的主要失效形式，它的评定是采用断裂力学的理论加以解决。

而塑性破坏是由于管道结构所承受的载荷超过结构本身的塑性极限载荷而产生的破坏，在一定条件下含面型缺陷和体积型缺陷（如局部减薄）的管道结构都可能产生这类破坏。

失效评定图（FAD）是英国中央电力局（CEGB）1976年提出的一种含缺陷结构完整性评定技术，经3次修订已日趋成熟和完善。

该技术己被英国国家标准BS7910.美国石油协会标准API579合乎使用评价（FFS,Fitness For Service）和我国的国家标准《在用含缺陷压力容器安全评定》（GB/T19624-2019）所采用。

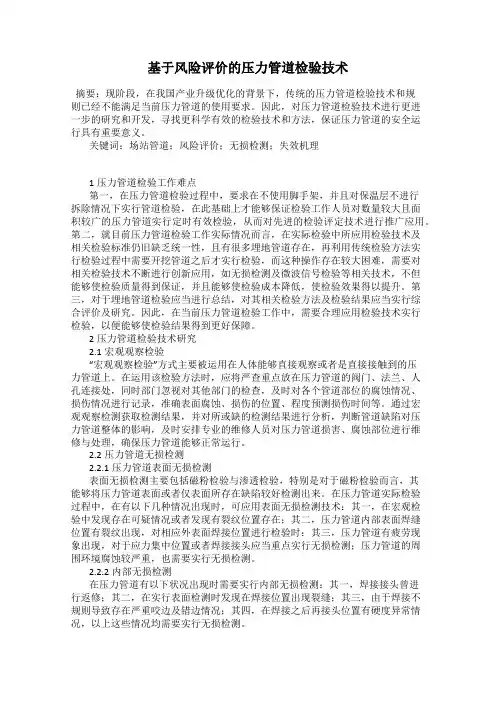

基于风险评价的压力管道检验技术摘要：现阶段，在我国产业升级优化的背景下，传统的压力管道检验技术和规则已经不能满足当前压力管道的使用要求。

因此，对压力管道检验技术进行更进一步的研究和开发，寻找更科学有效的检验技术和方法，保证压力管道的安全运行具有重要意义。

关键词：场站管道；风险评价；无损检测；失效机理1压力管道检验工作难点第一，在压力管道检验过程中，要求在不使用脚手架，并且对保温层不进行拆除情况下实行管道检验，在此基础上才能够保证检验工作人员对数量较大且面积较广的压力管道实行定时有效检验，从而对先进的检验评定技术进行推广应用。

第二，就目前压力管道检验工作实际情况而言，在实际检验中所应用检验技术及相关检验标准仍旧缺乏统一性，且有很多埋地管道存在，再利用传统检验方法实行检验过程中需要开挖管道之后才实行检验，而这种操作存在较大困难，需要对相关检验技术不断进行创新应用，如无损检测及微波信号检验等相关技术，不但能够使检验质量得到保证，并且能够使检验成本降低，使检验效果得以提升。

第三，对于埋地管道检验应当进行总结，对其相关检验方法及检验结果应当实行综合评价及研究。

因此，在当前压力管道检验工作中，需要合理应用检验技术实行检验，以便能够使检验结果得到更好保障。

2压力管道检验技术研究2.1宏观观察检验“宏观观察检验”方式主要被运用在人体能够直接观察或者是直接接触到的压力管道上。

在运用该检验方法时，应将严查重点放在压力管道的阀门、法兰、人孔连接处，同时部门忽视对其他部门的检查，及时对各个管道部位的腐蚀情况、损伤情况进行记录，准确表面腐蚀、损伤的位置、程度预测损伤时间等。

通过宏观观察检测获取检测结果，并对所或缺的检测结果进行分析，判断管道缺陷对压力管道整体的影响，及时安排专业的维修人员对压力管道损害、腐蚀部位进行维修与处理，确保压力管道能够正常运行。

2.2压力管道无损检测2.2.1压力管道表面无损检测表面无损检测主要包括磁粉检验与渗透检验，特别是对于磁粉检验而言，其能够将压力管道表面或者仅表面所存在缺陷较好检测出来。

前言近年来近海石油工业的不断发展,使得海底管线在近海石油及天然气的大量开采运营中得到了广泛应用。

对于海上油气开采，海底管道是一种非常方便快捷的运输方式，但是海底管道一旦发生泄漏，那么带来的后果也是十分的严重的，会对人身安全、环境以及经济财产带来一定的损失。

因此，减少事故的发生,将风险控制在管理者容许的范围之内是很有必要的,可以通过对其进行完整性管理，监控海底管道的运行状态，以便及时的采取相应的措施来降低管道失效的概率。

随着2002年5月《管道安全法案》颁布,管道安全风险管理的概念变得尤为重要。

在海底管道的完整性管理程序中，管道风险源的检测和分析评价，以确定风险事件发生后导致管道失效的概率以及应对风险的措施，以及采取措施后对措施的分析评价，从而不断地完善管道完整性管理程序。

在此过程中对于风险源的分析和风险的评价是非常重要的。

本程序参考DNV-RP-F116，在对海底管道的完整性管理程序进行详细的研究的基础上，对海底管道风险源进行详细的分析和评价。

海底管线完整性管理程序应用在从设计、制造、安装运行到废弃整个过程中的用于保证系统安全运行的连续的过程。

它主要有四个部分组成，首先是风险评价与完整性管理计划，其次是管道检测、监测与测试，然后是管道完整性评价，最后是缓解、干预和维修措施。

如图2-1 所示：图2-1 完整性管理程序为保持海底管道始终处于安全可靠的状态，该完整性管理程序是一个长期的循环过程，涉及到与完整性控制和改善工作相关的所有的设计、执行、评价和相关的文件记录资料。

1.目的完整性管理是实施海底管道维护科学化、管理科学化的重要内容，完整性监测是完整性管理的重要内容，建立和提出管道完整性管理检测程序，是保证管道安全运行的重要内容，可为实施完整性管理的有效性打下坚实的基础，该程序将有利于海底管道管理者发现和识别管道的缺陷特征，保证管道的安全打下坚实的基础。

2.适用范围本程序适用于海底管道的完整性管理，适用于运行管理者和检测工程师或其它相关人员，应用范围为海底管道。
