1. 在机械制图中,以下哪个符号表示直径?A. RB. DC. ØD. C2. 标准图纸的A4尺寸是多少?A. 210mm x 297mmB. 297mm x 420mmC. 148mm x 210mmD. 841mm x 1189mm3. 在机械制图中,以下哪个视图是主视图?A. 左视图B. 右视图C. 前视图D. 后视图4. 螺纹的表示方法中,M10表示什么?A. 直径为10mm的公制粗牙螺纹B. 直径为10mm的公制细牙螺纹C. 直径为10mm的英制螺纹D. 直径为10mm的梯形螺纹5. 在机械制图中,以下哪个符号表示沉孔?A. ⊕B. ⊙C. ⊗D. ⊘6. 标准螺纹的螺距是指什么?A. 螺纹的深度B. 螺纹的宽度C. 螺纹的间距D. 螺纹的高度7. 在机械制图中,以下哪个符号表示同心圆?A. ◎B. ○C. ●D. ◉8. 机械制图中的剖视图主要用于表示什么?A. 零件的外形B. 零件的内部结构C. 零件的尺寸D. 零件的表面粗糙度9. 在机械制图中,以下哪个符号表示球面?A. SB. BC. CD. Q10. 标准螺纹的公称直径是指什么?A. 螺纹的最大直径B. 螺纹的最小直径C. 螺纹的中径D. 螺纹的有效直径11. 在机械制图中,以下哪个符号表示倒角?A. CB. RC. ØD. ∠12. 机械制图中的局部放大图主要用于表示什么?A. 零件的整体结构B. 零件的局部细节C. 零件的尺寸D. 零件的表面粗糙度13. 在机械制图中,以下哪个符号表示螺纹的终止?A. ⊥B. ⊤C. ⊣D. ⊢14. 标准螺纹的螺纹角是指什么?A. 螺纹的倾斜角度B. 螺纹的旋转角度C. 螺纹的夹角D. 螺纹的切削角度15. 在机械制图中,以下哪个符号表示螺纹的起点?A. ⊤B. ⊥C. ⊢D. ⊣16. 机械制图中的断面图主要用于表示什么?A. 零件的外形B. 零件的内部结构C. 零件的尺寸D. 零件的表面粗糙度17. 在机械制图中,以下哪个符号表示螺纹的终止?A. ⊥B. ⊤C. ⊣D. ⊢18. 标准螺纹的螺纹角是指什么?A. 螺纹的倾斜角度B. 螺纹的旋转角度C. 螺纹的夹角D. 螺纹的切削角度19. 在机械制图中,以下哪个符号表示螺纹的起点?A. ⊤B. ⊥C. ⊢D. ⊣20. 机械制图中的断面图主要用于表示什么?A. 零件的外形B. 零件的内部结构C. 零件的尺寸D. 零件的表面粗糙度21. 在机械制图中,以下哪个符号表示螺纹的终止?A. ⊥B. ⊤C. ⊣D. ⊢22. 标准螺纹的螺纹角是指什么?A. 螺纹的倾斜角度B. 螺纹的旋转角度C. 螺纹的夹角D. 螺纹的切削角度23. 在机械制图中,以下哪个符号表示螺纹的起点?A. ⊤B. ⊥C. ⊢D. ⊣24. 机械制图中的断面图主要用于表示什么?A. 零件的外形B. 零件的内部结构C. 零件的尺寸D. 零件的表面粗糙度25. 在机械制图中,以下哪个符号表示螺纹的终止?A. ⊥B. ⊤C. ⊣D. ⊢26. 标准螺纹的螺纹角是指什么?A. 螺纹的倾斜角度B. 螺纹的旋转角度C. 螺纹的夹角D. 螺纹的切削角度27. 在机械制图中,以下哪个符号表示螺纹的起点?A. ⊤B. ⊥C. ⊢D. ⊣28. 机械制图中的断面图主要用于表示什么?A. 零件的外形B. 零件的内部结构C. 零件的尺寸D. 零件的表面粗糙度29. 在机械制图中,以下哪个符号表示螺纹的终止?A. ⊥B. ⊤C. ⊣D. ⊢30. 标准螺纹的螺纹角是指什么?A. 螺纹的倾斜角度B. 螺纹的旋转角度C. 螺纹的夹角D. 螺纹的切削角度31. 在机械制图中,以下哪个符号表示螺纹的起点?A. ⊤B. ⊥C. ⊢D. ⊣32. 机械制图中的断面图主要用于表示什么?A. 零件的外形B. 零件的内部结构C. 零件的尺寸D. 零件的表面粗糙度33. 在机械制图中,以下哪个符号表示螺纹的终止?A. ⊥B. ⊤C. ⊣D. ⊢34. 标准螺纹的螺纹角是指什么?A. 螺纹的倾斜角度B. 螺纹的旋转角度C. 螺纹的夹角D. 螺纹的切削角度35. 在机械制图中,以下哪个符号表示螺纹的起点?A. ⊤B. ⊥C. ⊢D. ⊣36. 机械制图中的断面图主要用于表示什么?A. 零件的外形B. 零件的内部结构C. 零件的尺寸D. 零件的表面粗糙度37. 在机械制图中,以下哪个符号表示螺纹的终止?A. ⊥B. ⊤C. ⊣D. ⊢38. 标准螺纹的螺纹角是指什么?A. 螺纹的倾斜角度B. 螺纹的旋转角度C. 螺纹的夹角D. 螺纹的切削角度39. 在机械制图中,以下哪个符号表示螺纹的起点?A. ⊤B. ⊥C. ⊢D. ⊣40. 机械制图中的断面图主要用于表示什么?A. 零件的外形B. 零件的内部结构C. 零件的尺寸D. 零件的表面粗糙度41. 在机械制图中,以下哪个符号表示螺纹的终止?A. ⊥B. ⊤C. ⊣D. ⊢42. 标准螺纹的螺纹角是指什么?A. 螺纹的倾斜角度B. 螺纹的旋转角度C. 螺纹的夹角D. 螺纹的切削角度43. 在机械制图中,以下哪个符号表示螺纹的起点?A. ⊤B. ⊥C. ⊢D. ⊣44. 机械制图中的断面图主要用于表示什么?A. 零件的外形B. 零件的内部结构C. 零件的尺寸D. 零件的表面粗糙度45. 在机械制图中,以下哪个符号表示螺纹的终止?A. ⊥B. ⊤C. ⊣D. ⊢46. 标准螺纹的螺纹角是指什么?A. 螺纹的倾斜角度B. 螺纹的旋转角度C. 螺纹的夹角D. 螺纹的切削角度47. 在机械制图中,以下哪个符号表示螺纹的起点?A. ⊤B. ⊥C. ⊢D. ⊣48. 机械制图中的断面图主要用于表示什么?A. 零件的外形B. 零件的内部结构C. 零件的尺寸D. 零件的表面粗糙度49. 在机械制图中,以下哪个符号表示螺纹的终止?A. ⊥B. ⊤C. ⊣D. ⊢50. 标准螺纹的螺纹角是指什么?A. 螺纹的倾斜角度B. 螺纹的旋转角度C. 螺纹的夹角D. 螺纹的切削角度51. 在机械制图中,以下哪个符号表示螺纹的起点?A. ⊤B. ⊥C. ⊢D. ⊣52. 机械制图中的断面图主要用于表示什么?A. 零件的外形B. 零件的内部结构C. 零件的尺寸D. 零件的表面粗糙度53. 在机械制图中,以下哪个符号表示螺纹的终止?A. ⊥B. ⊤C. ⊣D. ⊢答案1. C2. A3. C4. A5. C6. C7. A8. B9. A10. A11. A12. B13. A14. C15. A16. B17. A18. C19. A20. B21. A22. C23. A24. B25. A26. C27. A28. B29. A30. C31. A32. B33. A34. C35. A36. B37. A38. C39. A40. B41. A42. C43. A44. B45. A46. C47. A48. B49. A50. C51. A52. B53. A。

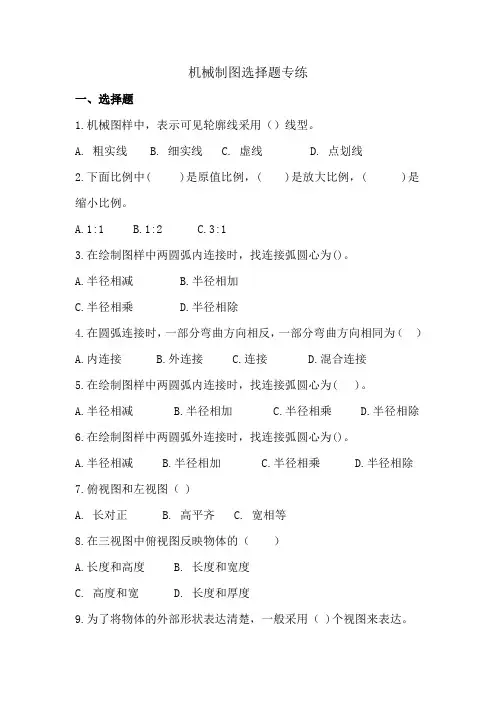

机械制图选择题专练一、选择题1.机械图样中,表示可见轮廓线采用()线型。
A. 粗实线B. 细实线C. 虚线D. 点划线2.下面比例中( )是原值比例,( )是放大比例,( )是缩小比例。
A.1:1B.1:2C.3:13.在绘制图样中两圆弧内连接时,找连接弧圆心为()。
A.半径相减B.半径相加C.半径相乘D.半径相除4.在圆弧连接时,一部分弯曲方向相反,一部分弯曲方向相同为()A.内连接B.外连接C.连接D.混合连接5.在绘制图样中两圆弧内连接时,找连接弧圆心为( )。
A.半径相减B.半径相加C.半径相乘D.半径相除6.在绘制图样中两圆弧外连接时,找连接弧圆心为()。
A.半径相减B.半径相加C.半径相乘D.半径相除7.俯视图和左视图( )A. 长对正B. 高平齐C. 宽相等8.在三视图中俯视图反映物体的()A.长度和高度B. 长度和宽度C. 高度和宽D. 长度和厚度9.为了将物体的外部形状表达清楚,一般采用( )个视图来表达。
A. 一B. 二C. 三D. 四10.对于交叉直线来说,在三个投射方向上都可能有()。
A. 重影点B. 重合点C. 可见点D. 不可见点11.平面与投影面的交线称为平面的().A.A. 迹线B. 直线C.斜线D. 曲线12.正垂面P的正面迹线PV一定与OX轴()A. 倾斜B. 垂直C. 相交D. 交叉13.水平面Q的水平迹线QH和侧面迹线QW一定分别与OX轴OZ轴().A. 平行B. 垂直C. 相交D. 交叉14.下列符号中表示强制国家标准的是()A. GB/TB. GB/ZC. GB15.标题栏位于图纸的()。
A. 左下角B. 右下角C. 右上角16.图样上的对称中心线用()绘制。
A. 虚线B. 细实线C. 点画线17.已知圆柱体的半径为30mm,在图样中标注尺寸时,应标注()。
A. R30B. Φ60C. SR3018.在平面图形中确定尺寸位置的点、直线称为()。
A. 尺寸基准B. 尺寸定型C. 尺寸定位19.空间相交的两直线,它们的各组同面投影也一定( ),交点为两直线的共有点,且应符合点的投影规律。
可编辑修改精选全文完整版机械制图试卷一、单选题(共15题,合计30分)1.420错误297为()的图幅尺寸。
A.A4B.A3C.A2D.A12.正投影法是投射线与投影面()的平行投影法。
A.平行B.垂直C.相交D.不平行3.用剖切平面局部地剖开机件所得到的剖视图称为。
A.全剖视图B.半剖视图C.局部剖视图D.斜剖视图4.表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。
A.规格(性能)尺寸B.装配尺寸C.安装尺寸D.外形尺寸5.机件长30mm画成120mm时,其比例是()。
A.2:1B.1:2C.3:1D.4:16.线性尺寸数字一般应注写在尺寸线的()。
A.上方或右方B.上方或左方C.下方或上方D.中间7.倾斜于轴测投影面的正方形,其轴测投影是()。
A.正方形B.菱形C.圆形的类似形D.平行四边形8.GB/T4458.3和GB/T14692中均推荐了常用的轴测图是()。
A.正等轴测、正二轴测和斜二轴测B.正等轴测和斜二轴测C正等轴测D.斜二轴测9.啮合的圆柱齿轮,在啮合区内,将一个齿轮的轮齿用粗实线绘制,另一个齿轮的轮齿被遮挡的部分用绘制。
A.粗实线B.细实线C.细点画线D.细虚线10.在螺纹的五个结构要素中,牙型、公称直径和都作了规定,凡是这三个要素都符合标准的称为标准螺纹。
A.螺距B.旋向C.线数D.导程11." "符号在尺寸标注中表示。
A.沉孔或锪平孔B.锥孔C.埋头孔D.盲孔12."12"表示()。
A.手工电弧焊B.点焊C.电渣焊D.埋弧焊13.槽钢的标记是()。
A.I B.H C.Z D.U14.是可以移位配置的视图。
A.基本视图B.向视图C.局部视图D.斜视图15.平面平行于圆锥轴线相交产生的交线是()。
A.椭圆B.圆C.双曲线D.抛物线二、填空题(共16题,合计32分)1.锥度是指正圆锥与圆锥的比值。
2.不论放大或缩小,标注尺寸时必须注出的尺寸。
机械制图试题及答案一、选择题(每题2分,共20分)1. 机械制图中,第一角投影法与第三角投影法的主要区别是什么?A. 投影方向不同B. 视图数量不同C. 视图位置不同D. 投影平面不同2. 在机械制图中,标注尺寸时,以下哪项是正确的?A. 尺寸线应与被标注的线平行B. 尺寸数字应写在尺寸线的上方或旁边C. 尺寸线应使用虚线D. 尺寸数字应写在尺寸线下方3. 机械制图中,公差标注的基本原则是什么?A. 公差应标注在尺寸线的上方B. 公差应标注在尺寸线的下方C. 公差应标注在尺寸线的左侧D. 公差应标注在尺寸线的右侧4. 以下哪项不是机械制图中常见的视图?A. 俯视图B. 左视图C. 右视图D. 立体图5. 机械制图中,剖面图的作用是什么?A. 表示物体的外部形状B. 表示物体的内部结构C. 表示物体的尺寸D. 表示物体的材料6. 机械制图中,螺纹的标注方法是什么?A. 标注螺纹直径和螺距B. 标注螺纹直径和螺纹类型C. 标注螺纹直径和螺纹深度D. 标注螺纹直径和螺纹长度7. 机械制图中,焊接符号的作用是什么?A. 表示焊接的类型B. 表示焊接的尺寸C. 表示焊接的位置D. 表示焊接的强度8. 在机械制图中,局部放大图的作用是什么?A. 表示物体的局部细节B. 表示物体的整体结构C. 表示物体的尺寸D. 表示物体的材料9. 机械制图中,表面粗糙度的标注方法是什么?A. 标注表面粗糙度的数值B. 标注表面粗糙度的符号C. 标注表面粗糙度的类型D. 标注表面粗糙度的等级10. 机械制图中,装配图的作用是什么?A. 表示单个零件的详细结构B. 表示多个零件的组合关系C. 表示零件的尺寸D. 表示零件的材料答案:1. A2. B3. A4. D5. B6. B7. A8. A9. D10. B二、简答题(每题10分,共30分)1. 简述机械制图中尺寸标注的基本原则。
2. 解释什么是轴测图,并说明其与正投影图的区别。
机械制图练习题库+参考答案一、单选题(共26题,每题1分,共26分)1.某调整螺旋,采用双线粗牙螺纹,螺距为3mm,为使螺母相对螺杆沿轴向移动12mm,螺杆应转()圈。
A、2B、3C、4D、2.5正确答案:A2.机械图样中,表示可见轮廓线采用()。
A、波浪线B、粗实线C、细实线D、细点画线正确答案:B3.截平面与立体表面的交线称为()A、截交线B、相贯线C、相交线D、以上都不是正确答案:A4.仰视图是()。
A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案:D5.产品用放大一倍的比例绘图,在标题栏比例项中应填()。
A、1:2B、放大一倍C、1×2D、2:1正确答案:D6.制图国家标准规定,字体的号数,即是字体的()。
A、宽度和高度B、宽度C、长度D、高度正确答案:D7.具有间隙的配合称为()。
A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案:B8.三投影面体系中的三个投影面互相()A、垂直B、倾斜C、交叉D、平行正确答案:A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案:B10.画断面图时,若由两个或多个相交剖切平面剖切得出的移出断面,中间应用()断开为两个图形。
A、波浪线B、点画线C、虚线D、粗实线正确答案:A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆,则该几何体是()。
A、球体B、圆柱体C、圆锥体D、长方体正确答案:B12.点的正面投影和侧面投影的连线()。
A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案:A13.重合断面的轮廓用()画出。
A、波浪线B、粗实线C、细实线D、点划线正确答案:C14.Α3图纸的大小为()。
A、841×594B、420×297C、210×297D、841×595正确答案:B15.不可见轮廓线采用()来绘制。
《机械制图》试题(附参考答案)一、单选题(共10题,每题1分,共10分)1、在判断重影点的可见性方面,若两点的水平投影重合,则视两点的正面投影()值大者为可见。
A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案:C2、顺时针旋转时旋入的螺纹为()。
A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案:D3、正投影的基本特性主要有真实性、积聚性、()。
A、普遍性B、特殊性C、收缩性D、统一性正确答案:C4、铅笔用“B”表示()。
A、软B、硬C、长D、高度尺寸正确答案:A5、不规则连续细实线为( )。
A、轮廓线B、折断线C、指引线D、隐藏线正确答案:B6、制图用纸之大小尺度,其中594×841是()。
A、A1B、A0C、A2D、A3正确答案:A7、制造机件所用的图,通常称为( )。
A、机构图B、工作图C、设计图D、制配图正确答案:B8、在图样中不可用粗实线来表示的是()。
A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案:B9、机械图样中,表示可见轮廓线采用( )。
A、细实线B、粗实线C、细点画线D、波浪线正确答案:B10、齿轮属于()。
A、标准件B、一般零件C、零部件D、常用件正确答案:D二、多选题(共10题,每题1分,共10分)1、用于传动的螺纹是()A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案:BC2、与一个投影面平行,与其它两个投影面倾斜的直线,称为投影面的平行线,具体又可分为()。
A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案:ACD3、相邻两线框或大线框中有小线框中有小线框则表示()A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案:ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案:DE5、基本视图不包括()A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案:BDE6、组合体相邻的表面可能形成()三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案:ABC7、一般零件按其结构特点可分为:()。
机械制图试题库及答案一、选择题(每题2分,共20分)1. 机械制图中,表示物体内部结构的视图是:A. 主视图B. 左视图C. 剖视图D. 俯视图答案:C2. 机械制图中,表示物体长度的尺寸单位通常是:A. 毫米B. 厘米C. 米D. 千米答案:A3. 在机械制图中,如果一个圆的直径为50mm,那么它的半径是:A. 25mmB. 50mmC. 100mmD. 200mm答案:A4. 机械制图中,用于表示物体表面粗糙度的符号是:A. 表面粗糙度符号B. 尺寸线C. 基准线D. 剖面线答案:A5. 在机械制图中,如果一个零件的尺寸为“φ50±0.1mm”,那么它的尺寸公差是:A. 0.1mmB. 0.2mmC. 0.5mmD. 1mm答案:B6. 机械制图中,表示物体对称性的线是:A. 对称线B. 轴线C. 剖面线D. 尺寸线答案:A7. 在机械制图中,用于表示物体厚度的线是:A. 粗实线B. 细实线C. 虚线D. 点画线答案:A8. 机械制图中,用于表示物体轴线的线是:A. 粗实线B. 细实线C. 虚线D. 点画线答案:B9. 在机械制图中,用于表示物体对称性的符号是:A. 圆圈B. 正方形C. 星号D. 菱形答案:A10. 机械制图中,用于表示物体中心线的线是:A. 粗实线B. 细实线C. 虚线D. 点画线答案:D二、填空题(每题2分,共20分)1. 在机械制图中,______是用来表示物体的投影。
答案:视图2. 机械制图中,______是用来表示物体的尺寸。
答案:尺寸线3. 在机械制图中,______是用来表示物体的表面粗糙度。
答案:表面粗糙度符号4. 机械制图中,______是用来表示物体的对称性。
答案:对称线5. 在机械制图中,______是用来表示物体的轴线。
答案:轴线6. 机械制图中,______是用来表示物体的厚度。
答案:粗实线7. 在机械制图中,______是用来表示物体的中心线。
机械制图选择题库带答案(总10页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--机械制图选择题库第五章零件图的表达与识读1.一张完整的零件图应包括:一组图形、完整的尺寸、技术要求和(B )。
A 明细栏B 标题栏C 零件序号D 总体尺寸2.一张完整的零件图应包括:一组图形、完整的尺寸、(D)和标题栏。
A 明细栏B 总体尺寸C 零件序号D 技术要求3.基本视图配置中,俯视图在主视图的( D)方。
A 上B 左C 后D 下4.基本视图配置中,右视图在主视图的( B)方。
A 上B 左C 后D 下5.六个基本视图仍然保持“长对正、高平齐、(A)”的“三等”投影关系。
A 宽相等B 左右等高C 前后一致D 上下对齐D6.六个基本视图仍然保持“(C)、高平齐、宽相等”的“三等”投影关系。
AA 上下对齐B 左右等高 C长对正 D前后一致7.分析轴承座三视图,高度方向基准是A、B、C、D中的( C )。
8.分析轴承座三视图,长度方向基准是A、B、C、D中的( D )。
CB9.分析阶梯轴视图,长度方向基准是(右端面)。
10.分析阶梯轴视图,径向基准是(轴线)。
左端面圆柱面轴线11.分析标准直齿圆柱齿轮的图形,选出符号d代表的结构名称。
(D)aA 分度圆直径B 齿厚 C齿根圆直径 D 齿顶圆直径12. 分析标准直齿圆柱齿轮的图形,选出符号d代表的结构名称。
(C)fA 分度圆直径B 齿厚 C齿根圆直径 D 齿顶圆直径13. 分析标准直齿圆柱齿轮的图形,选出符号d代表的结构名称。
(A)A 分度圆直径B 齿厚 C齿根圆直径 D 齿顶圆直径14.分析标准直齿圆柱齿轮的图形,选出符号h代表的结构名称。
(A)A 全齿高B 齿厚 C齿根高 D 齿顶高15.分析标准直齿圆柱齿轮的图形,选出符号h代表的结构名称。
(D)aA 全齿高B 齿厚 C齿根高 D 齿顶高16.分析标准直齿圆柱齿轮的图形,选出符号h代表的结构名称。

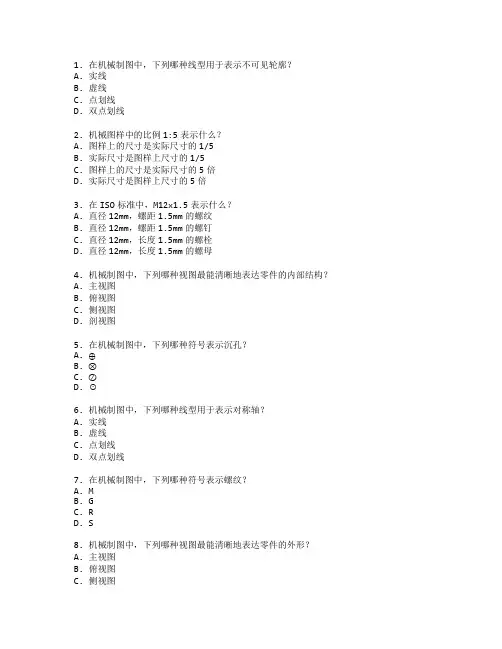

1. 在机械制图中,下列哪种线型用于表示不可见轮廓?A. 实线B. 虚线C. 点划线D. 双点划线2. 机械图样中的比例1:5表示什么?A. 图样上的尺寸是实际尺寸的1/5B. 实际尺寸是图样上尺寸的1/5C. 图样上的尺寸是实际尺寸的5倍D. 实际尺寸是图样上尺寸的5倍3. 在ISO标准中,M12x1.5表示什么?A. 直径12mm,螺距1.5mm的螺纹B. 直径12mm,螺距1.5mm的螺钉C. 直径12mm,长度1.5mm的螺栓D. 直径12mm,长度1.5mm的螺母4. 机械制图中,下列哪种视图最能清晰地表达零件的内部结构?A. 主视图B. 俯视图C. 侧视图D. 剖视图5. 在机械制图中,下列哪种符号表示沉孔?A. ⊕B. ⊗C. ⊘D. ⊙6. 机械制图中,下列哪种线型用于表示对称轴?A. 实线B. 虚线C. 点划线D. 双点划线7. 在机械制图中,下列哪种符号表示螺纹?A. MB. GC. RD. S8. 机械制图中,下列哪种视图最能清晰地表达零件的外形?A. 主视图B. 俯视图C. 侧视图9. 在机械制图中,下列哪种线型用于表示中心线?A. 实线B. 虚线C. 点划线D. 双点划线10. 机械制图中,下列哪种符号表示通孔?A. ⊕B. ⊗C. ⊘D. ⊙11. 在机械制图中,下列哪种线型用于表示切割平面?A. 实线B. 虚线C. 点划线D. 双点划线12. 机械制图中,下列哪种符号表示螺栓?A. MB. GC. RD. S13. 在机械制图中,下列哪种视图最能清晰地表达零件的尺寸?A. 主视图B. 俯视图C. 侧视图D. 剖视图14. 机械制图中,下列哪种线型用于表示轮廓线?A. 实线B. 虚线C. 点划线D. 双点划线15. 在机械制图中,下列哪种符号表示螺母?A. MB. GC. RD. S16. 机械制图中,下列哪种视图最能清晰地表达零件的装配关系?A. 主视图C. 侧视图D. 剖视图17. 在机械制图中,下列哪种线型用于表示隐藏线?A. 实线B. 虚线C. 点划线D. 双点划线18. 机械制图中,下列哪种符号表示螺钉?A. MB. GC. RD. S19. 在机械制图中,下列哪种视图最能清晰地表达零件的形状?A. 主视图B. 俯视图C. 侧视图D. 剖视图20. 机械制图中,下列哪种线型用于表示尺寸线?A. 实线B. 虚线C. 点划线D. 双点划线21. 在机械制图中,下列哪种符号表示螺纹孔?A. MB. GC. RD. S22. 机械制图中,下列哪种视图最能清晰地表达零件的加工要求?A. 主视图B. 俯视图C. 侧视图D. 剖视图23. 在机械制图中,下列哪种线型用于表示引出线?A. 实线B. 虚线C. 点划线D. 双点划线24. 机械制图中,下列哪种符号表示螺纹接头?A. MB. GC. RD. S25. 在机械制图中,下列哪种视图最能清晰地表达零件的材料?A. 主视图B. 俯视图C. 侧视图D. 剖视图26. 机械制图中,下列哪种线型用于表示边界线?A. 实线B. 虚线C. 点划线D. 双点划线27. 在机械制图中,下列哪种符号表示螺纹连接?A. MB. GC. RD. S28. 机械制图中,下列哪种视图最能清晰地表达零件的表面粗糙度?A. 主视图B. 俯视图C. 侧视图D. 剖视图29. 在机械制图中,下列哪种线型用于表示辅助线?A. 实线B. 虚线C. 点划线D. 双点划线30. 机械制图中,下列哪种符号表示螺纹套筒?A. MB. GC. RD. S31. 在机械制图中,下列哪种视图最能清晰地表达零件的公差?A. 主视图B. 俯视图C. 侧视图D. 剖视图32. 机械制图中,下列哪种线型用于表示构造线?A. 实线B. 虚线C. 点划线D. 双点划线33. 在机械制图中,下列哪种符号表示螺纹销?A. MB. GC. RD. S34. 机械制图中,下列哪种视图最能清晰地表达零件的装配顺序?A. 主视图B. 俯视图C. 侧视图D. 剖视图35. 在机械制图中,下列哪种线型用于表示参考线?A. 实线B. 虚线C. 点划线D. 双点划线36. 机械制图中,下列哪种符号表示螺纹环?A. MB. GC. RD. S37. 在机械制图中,下列哪种视图最能清晰地表达零件的装配方法?A. 主视图B. 俯视图C. 侧视图D. 剖视图38. 在机械制图中,下列哪种线型用于表示标注线?A. 实线B. 虚线C. 点划线D. 双点划线39. 机械制图中,下列哪种符号表示螺纹塞?A. MB. GC. RD. S40. 在机械制图中,下列哪种视图最能清晰地表达零件的装配精度?A. 主视图B. 俯视图C. 侧视图D. 剖视图41. 在机械制图中,下列哪种线型用于表示指引线?A. 实线B. 虚线C. 点划线D. 双点划线42. 机械制图中,下列哪种符号表示螺纹套?A. MB. GC. RD. S43. 在机械制图中,下列哪种视图最能清晰地表达零件的装配间隙?A. 主视图B. 俯视图C. 侧视图D. 剖视图44. 在机械制图中,下列哪种线型用于表示指示线?A. 实线B. 虚线C. 点划线D. 双点划线45. 机械制图中,下列哪种符号表示螺纹杆?A. MB. GC. RD. S46. 在机械制图中,下列哪种视图最能清晰地表达零件的装配力矩?A. 主视图B. 俯视图C. 侧视图D. 剖视图47. 在机械制图中,下列哪种线型用于表示标记线?A. 实线B. 虚线C. 点划线D. 双点划线48. 机械制图中,下列哪种符号表示螺纹接头?A. MB. GC. RD. S49. 在机械制图中,下列哪种视图最能清晰地表达零件的装配位置?A. 主视图B. 俯视图C. 侧视图D. 剖视图50. 在机械制图中,下列哪种线型用于表示标示线?A. 实线B. 虚线C. 点划线D. 双点划线51. 机械制图中,下列哪种符号表示螺纹套筒?A. MB. GC. RD. S52. 在机械制图中,下列哪种视图最能清晰地表达零件的装配方向?A. 主视图B. 俯视图C. 侧视图D. 剖视图53. 在机械制图中,下列哪种线型用于表示标定线?A. 实线B. 虚线C. 点划线D. 双点划线54. 机械制图中,下列哪种符号表示螺纹销?A. MB. GC. RD. S55. 在机械制图中,下列哪种视图最能清晰地表达零件的装配角度?A. 主视图B. 俯视图C. 侧视图D. 剖视图56. 在机械制图中,下列哪种线型用于表示标绘线?A. 实线B. 虚线C. 点划线D. 双点划线57. 机械制图中,下列哪种符号表示螺纹环?A. MB. GC. RD. S58. 在机械制图中,下列哪种视图最能清晰地表达零件的装配高度?A. 主视图B. 俯视图C. 侧视图D. 剖视图59. 在机械制图中,下列哪种线型用于表示标线?A. 实线B. 虚线C. 点划线D. 双点划线60. 机械制图中,下列哪种符号表示螺纹塞?A. MB. GC. RD. S61. 在机械制图中,下列哪种视图最能清晰地表达零件的装配宽度?A. 主视图B. 俯视图C. 侧视图D. 剖视图62. 在机械制图中,下列哪种线型用于表示标示线?A. 实线C. 点划线D. 双点划线63. 机械制图中,下列哪种符号表示螺纹杆?A. MB. GC. RD. S答案:1. B2. A3. A4. D5. B6. C7. A8. A9. C10. A11. D12. A13. A14. A15. D16. D17. B18. A19. A20. A21. A22. D23. B24. A25. D26. A27. A28. D29. B30. A31. D32. A33. A34. D35. B36. A37. D38. A40. D41. B42. A43. D44. A45. A46. D47. B48. A49. D50. A51. A52. D53. B54. A55. D56. A57. A58. D59. B60. A61. D62. A63. A。
二、单项选择题1、工程常用的投影法分为两类:中心投影法和(A)。
A,平行投影法B,斜投影法C,正投影法D,点投影法2、标题栏一般应位于图纸的(D)方位。
A,正上方B,右上方C,左下方D,右下方3、图样中,机件的可见轮廓线用(A)画出。
A粗实线B虚线C细实线,D细点划线4、图样中,机件的不可见轮廓线用(B)画出。
A粗实线B虚线C细实线,D细点划线5、图样中,机件的尺寸线和尺寸界限用(C)画出。
A粗实线B虚线C细实线,D细点划线6、图样中,机件的对称中心线和轴线用(D)画出。
A粗实线B虚线C细实线,D细点划线7、在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,其中1:2为(C)比例。
A、原值比例B、放大比例C、缩小比例D、任意比例8、在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,无论采用哪种比例,图样上标注的应是机件的(C)尺寸。
A.下料尺寸B、图纸尺寸C、实际尺寸D、中间尺寸9、尺寸标注中的符号:R表示(B)。
A,长度B半径C直径D宽度10、尺寸标注中的符号:Φ表示(C)。
A,长度B半径C直径D宽度11、在机械制图中选用规定的线型,虚线是用于(A)的绘制。
A不可见轮廓B可见轮廓C轴线D尺寸线12、在机械制图中选用规定的线型绘图,细点划线用于(C)的绘制。
A不可见轮廓B可见轮廓C轴线D尺寸线13、在机械制图中选用规定的线型绘图,粗实线线是用于(B)的绘制。
A不可见轮廓B可见轮廓C轴线D尺寸线14.当直线垂直于投影面时,其投影为一点,这种性质叫(D)。
A,类似性B真实性C垂直性D集聚性15.与一个投影面垂直的直线,一定与其他两个投影面平行,这样的直线称为投影面的(B)。
A、平行线B垂直线C倾斜线D任意位置线16、立体被平面截切所产生的表面交线称为(B)。
A相贯线B截交线C,母线D轮廓线17、两立体相交所产生的表面交线称为(A)。
A相贯线B截交线C,母线D轮廓线18、角度的尺寸数字一律按(A)位置书写。
《机械制图》练习题库及参考答案一、单选题(共10题,每题1分,共10分)1、确定平面图形的尺寸位置的几何元素称为()。
A、基本尺寸B、定位尺寸C、定形尺寸D、尺寸基准正确答案:D2、对零件的配合精度、耐磨度、抗疲劳强度、抗腐蚀性、密封等均有影响的是( )A、表面粗糙度B、尺寸C、装配质量D、配合种类正确答案:A3、截平面与立体表面的交线称为()A、截交线B、相贯线C、相交线D、以上都不是正确答案:A4、如果两直线的各组同面投影都相交,且交点符合点的投影规律,则可判定这两直线在空间也一定()。
A、垂直B、相交C、交叉D、平行正确答案:B5、平行于一个投影面而对其他两个投影面倾斜的直线,统称为投影面()A、垂直线B、倾斜线C、平行线D、一般位置直线正确答案:C6、基本偏差是指()。
A、上偏差B、远离零线的偏差C、靠近零线的偏差D、下偏差正确答案:C7、在投影体系中平行于 W 面倾斜于V面的直线,称为()。
A、正平线B、侧平线C、水平线D、侧垂线正确答案:B8、椭圆画法最常用的为( )。
A、四圆心近似法B、二圆心近似法C、同心圆法D、三圆心近似法正确答案:A9、铅笔用“H ”表示()。
A、软B、长C、硬正确答案:C10、表示物体表面特殊处理的范围用( )。
A、粗虚线B、实线C、细链线D、徒手画线正确答案:A二、多选题(共10题,每题1分,共10分)1、剖视图的种类有()。
A、全剖B、半剖C、局部剖D、以上都不是E、左视图正确答案:ABC2、组合体的组合形式有A、切割B、垂直C、叠加D、都不对E、平行正确答案:AC3、两直线的相对位置有三种情况A、平行B、相交C、交叉D、离开E、重合正确答案:ABC4、控制圆环的主要参数是()。
A、圆心B、内直径C、半径D、外直径E、都不对正确答案:ABD5、表面质量要求越高( )A、成本不变B、表面粗糙度取值就越小C、加工成本越低D、表面粗糙度取值越大E、加工成本越高正确答案:BE6、常见的剖视图的种类有哪些()A、半剖视图B、对称剖视图C、局部剖视图D、全剖视图E、向剖视图正确答案:ACD7、明细栏一般由()等组成。
《机械制图》选择题题库一、选择题2、半剖视图选用的是()剖切面。
(A)单一(B)几个平行的(C)几个相交的(D)其它答案:(A)3、局部剖视图选用的是()剖切面。
(A)单一(B)几个平行的(C)几个相交的(D)其它答案:(A)4、六个基本视图中最常用的是()视图。
(A)主、右、仰(B)主、俯、左(C)后、右、仰(D)主、左、仰答案:(B)5六个基本视图的投影规律是“主俯仰后:长对正;():高平齐;俯左仰右:宽相等。
”(A)主俯仰右(B)俯左后右(C)主左右后(D)主仰后右答案:(C)6、机件向不平行于任何基本投影面的平面投影所得的视图叫()。
(A)局部视图(B)斜视图(C)基本视图(D)向视图答案:(B)7、在半剖视图中半个视图与半个剖视图的分界线用()。
(A)粗实线(B)细实线(C)细点画线(D)波浪线答案:(C)8在局部剖视图中,视图与剖视部分的分界线用()。
(A)粗实线(B)细实线(C)细点画线(D)波浪线答案:(D)9、局部放大图的标注中,若被放大的部分有几个,应用()数字编号,并在局部放大图上方标注相应的数字和采用的比例。
(A)希腊(B)阿拉伯(C)罗马(D)中国答案:(C)10、在下图的A-A断面图中,选出正确的断面图()。
答案:A11下图的A-A剖面图中,选出正确的断面图()。
12 在下图中,选出正确的断面图()。
答案:A16在下图中,选出正确的左视图()。
答案:B17在下图中,选出正确的一组视图()。
答案:C18、下图采用的是()画法。
(A)简化(B)对称(C)示意(D)省略答案:A19、下面中间的图用的是()表达方法。
(A)局部剖视图(B)局部放大图(C)局部放大剖视图(D)局部剖视放大图答案:B20、下面右图用的是()表示方法。
(A)全剖(B)局部剖(C)移出剖面(D)重合剖面答案:C21、在下图中,选出正确的视图()。
答案:C22在下图中,选出正确的视图。
答案:D23 在下图中选出正确的剖视图。
1.图样中字体的号数即字体的( )。
A.长度B.宽度C.高度D.所占面积2.图样中两条平行线之间的最小距离应不小于( )。
A.3mmB.0.7mmC.1.0mmD.1.8mm3.虚线一般用来表示( )。
A.轮廓线B.可见过渡线C.不可见轮廓线D.尺寸界线4.国家标准机械制图中的字体高度最小值为( )。
A.1.8mmB.2.5mmC.0.7mmD.3.5m5.尺寸界线表示尺寸的( )A.范围B.方向C.大小D.结构6.当表达对象的尺寸较大时,应采用( )绘制图样。
A.原值比例B.放大比例C.缩小比例D.局部缩小比例7.标注角度时,角度尺寸线应呈( )。
A.直线状B.圆弧状C.水平状D.铅垂状8.以下说法正确的是( )。
A.图纸加长幅面的尺寸由基本幅面成整数倍增加后得出B.标题栏即明细栏C.尺寸数字必须注在尺寸线的上方D.尺寸线、尺寸界线均用细实线绘制9.5︰1为( )比例。
A.原值比例B.放大比例C.缩小比例D.没有比例10.以下说法正确的是( )。
A.尺寸线与尺寸界线必须相互垂直B.1︰2是放大比例C.虚线与点画线应相交于画D.机件的真实大小与图样的大小相同11.圆锥体高度为40mm底圆半径为10mm,则该圆锥的锥度为( )。
A.1︰2B.4︰1C.1︰4D.10︰4012.圆弧连接的实质是( )。
A.使连接圆弧与相邻线段相切B.圆弧与圆弧连接C.直线与圆弧光滑过度D.直线与圆弧连接13.图样中通常把斜度的( )写成1︰n的形式。
A.比例B.比值C.长度D.对称14.基准是标注尺寸的( )。
A.起止点B.范围C.起点D.方向15.以下说法正确的是( )。
A.根据已知的定形尺寸画出的圆弧称为已知弧B.根据已知的定位尺寸画出的圆弧称为中间弧C.根据已知的定形尺寸和定位尺寸画出的圆弧称为连接弧D.平面图形的线段分为已知线段、中间线段和连接线段三类16.图样上的锥度符号应配置在( )。
A.基准线上B.图形的轮廓线上C.中心对称线上D.尺寸线上17.图样上斜度的符号应和图形中的( )保持一致。
《机械制图》练习题库+答案一、单选题(共30题,每题1分,共30分)l、一般位置平面对于三个投影面的投影特性为()。
A、没变化B、积聚性C、真实性D、收缩性正确答案:D2、比例1: 1是()。
A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案:A3、与三投影面都倾斜的直线称为()。
A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案:A4D□ □ D"H "D口口) 。
A、硬B、软C、长正确答案:A5、当单一剖切平面通过机件的对称面或基本对称的平面,剖视图按投影关系配置,中间又没有其他图形隔开时,可省略()。
A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案:A6、重合断面图的轮廓线采用()绘制。
A、粗实线B、虚线C、细实线D、点画线正确答案:C7、如果两直线的各组同面投影都相交,且交点符合点的投影规律,则可判定这两直线在空间也一定()。
A、相交B、垂直C、平行D、交叉正确答案:A8、如果空间两直线的三面投影都平行,则两直线一定()。
A、相交B、异面C、交叉D、平行正确答案:D9、不规则连续细实线为()。
A、指引线B、轮廓线C、折断线D、隐藏线正确答案:C10、可自由配置的视图称为()。
A、剖视图B、斜视图C、局部视图D、向视图正确答案:D11、向视图的箭头应尽量配置到()。
A、主视图B、右视图C、后视图D、左视图正确答案:A12、与一个投影面垂直的直线,一定与其它两个投影面平行,这样的直线称为投影面的()。
A、垂线B、垂直线C、中线D、平行线正确答案:B13、当孔的公差带完全在轴的公差带之上时,属于()配合。
A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案:B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为()。
A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案:B15、用于薄壁零件联接的螺纹,宜采用().A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案:B16、立体被平面切割(截切),所形成的形体称为()。
机械制图练习题含答案一、单选题(共26题,每题1分,共26分)1.标注尺寸的基本要求是()。
A、合理、完整、美观B、美观、合理、清晰C、正确、美观、清晰D、正确、完整、清晰正确答案:D2.制造机件所用的图,通常称为()。
A、制配图B、机构图C、设计图D、工作图正确答案:D3.为了将物体的外部形状表达清楚,一般采用()个视图来表达。
A、三B、四C、五D、六正确答案:A4.重合断面的轮廓用()画出。
A、粗实线B、点划线C、细实线D、波浪线正确答案:C5.基本偏差是指()。
A、靠近零线的偏差B、上偏差C、远离零线的偏差D、下偏差正确答案:A6.机械图样中,表示可见轮廓线采用()。
A、粗实线B、细点画线C、细实线D、波浪线正确答案:A7.Φ50+0.025表示()A、最小尺寸是Φ50.025B、最大尺寸是Φ50㎜C、基本尺寸是Φ50㎜D、实际尺寸是Φ50㎜正确答案:C8.机械图样中,表示不可见轮廓线采用()。
A、细虚线B、细点画线C、粗实线D、细实线正确答案:A9.Α0图纸的大小为Β×L:()A、841×594B、210×297C、420×297D、841×1189正确答案:D10.铅笔用“H”表示()。
A、长B、软C、硬正确答案:C11.空间两直线相交,交点为K,则点kk,的连线必须的连线符合()。
A、倾斜于三个投影轴B、垂直于ox轴C、垂直于oy轴D、垂直于oz轴正确答案:B12.如果物体的外形简单,内形复杂并且不对称,常用()视图。
A、半剖B、局部剖C、阶梯剖D、全剖正确答案:D13.用于确定平面图形中某一形状大小的尺寸称为()。
A、长度尺寸B、定形尺寸C、高度尺寸D、定位尺寸正确答案:B14.正投影的基本特性主要有真实性、积聚性、()。
A、普遍性B、统一性C、收缩性D、特殊性正确答案:C15.表示组合体各组成部分相对位置的尺寸()。
A、参考尺寸B、定形尺寸C、总体尺寸D、定位尺寸正确答案:D16.截平面与立体表面的交线称为()A、截平面B、截断面C、截交线D、截切体正确答案:C17.在空间既不平行也不相交的两直线,叫()直线。
机械制图题库1、图样不论放大或缩小绘制,在标注尺寸时,应标注()——[单选题]A 放大或缩小之后的图形尺寸B 机件的实际尺寸C 机件的设计要求尺寸正确答案:B2、下列比例当中表示放大比例的是()——[单选题]A 1:1B 1:2C 2:1正确答案:C3、物体的对称中心线采用()来绘制。
——[单选题]A 粗实线B 细虚线C 细点画线正确答案:C4、下列投影法中不属于平行投影法的是( )。
——[单选题]A 正投影法B 斜投影法C 中心投影法正确答案:C5、三视图中,主视图反应物体的()4 个方位——[单选题]A 前后和左右B 上下和左右C 前后和上下正确答案:B6、已知点 A(8,0,10),点 B(0,8,10),下列说法正确的是()——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案:B7、已知点 A(8,0,10),点 B(0,8,10),下列说法正确的是()——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案:B8、以下说法错误的是()。
——[单选题]A 不在同一直线上的三点确定一个平面B 正平面平行于 V 面,水平投影集聚成直线,平行于 OX 轴C 铅垂面垂直于 H 面,水平投影集聚成直线,平行于 OX 轴正确答案:C9、下面基本体中属于平面立体的( )——[单选题]A 圆柱B 圆锥C 棱柱D 球正确答案:C10、用辅助直线法进行形体表面取点作图只适合于( )的表面取点。
——[单选题]A 圆柱B 棱锥C 棱柱D 球正确答案:B11、以下说法错误的是()——[单选题]A 棱柱的侧棱线相互平行B 棱锥的侧棱线相交于有限远的一点C 正三棱锥的侧面投影是等腰三角形D 棱柱的顶面和底面为水平面正确答案:C12、已知圆球体表面点的一个投影就能直接作出其另外 2 个投影,这个已知点投影不可能处在( )——[单选题]A 主视图中心线上B 俯视图的圆上C 球心D 左视图中心线上正确答案:C13、画直立圆柱的三面投影时,需画其轮廓素线的是( )——[单选题]A 最左、最右、最前、最后B 最左、最右、最上、最下C 最前、最后、最上、最左D 最右、最下、最前、最后正确答案:A14、平面与三棱锥相交,截平面平行于底面,则截交线为( )。
机械制图试题及答案一、单选题(共50题,每题1分,共50分)1、一直线对另一直线或一平面对另一平面的倾斜程度,称为______。
A、弧度B、锥度C、斜度正确答案:C2、投射线与投影面______的平行投影法称为斜投影法。
A、垂直B、倾斜C、均可正确答案:B3、当圆的直径小于______mm时,可以用细实线代替细点画线。
A、15B、8C、10正确答案:B4、比例中,1 :5是______比例。
A、缩小比例B、原值比例C、放大比例正确答案:A5、主视图反映物体的上、下和左、______的相对位置关系。
A、前B、右C、后正确答案:B6、尺寸线和尺寸界线用______绘制。
A、粗实线B、细实线C、细虚线正确答案:B7、展开三视图后,原OY轴剪开后,变成了OYH和______。
A、OYNB、OYBC、OYW正确答案:C8、垂直于水平面的直线称为______。
A、铅垂线B、正垂线C、侧垂线正确答案:A9、图样中数字和字母可写成斜体,斜体字与水平基准线约成______。
A、45度B、75度C、30度正确答案:B10、尺寸线和尺寸界线用______画出。
A、细实线B、细虚线C、粗实线正确答案:A11、以下是定形尺寸的______。
A、两者都是B、圆心C、圆的半径正确答案:C12、注写线性尺寸数字时,如尺寸线为水平方向时,尺寸数字规定由______向______书写,字头向上。
A、右,左B、下,上C、上,下D、左,右正确答案:D13、在三视图的展开过程中,水平面绕OX轴向下旋转______。
A、90°B、145°C、45°正确答案:A14、下面属于投影面垂直面的是______。
A、铅垂线B、正平面C、侧垂面正确答案:C15、一般情况下,标题栏位于图纸的______。
A、右上角B、左上角C、右下角D、左下角正确答案:C16、在三视图的展开过程中,______面不动。
A、侧B、正C、水平正确答案:B17、虚线以及各种点画线相交时应恰当地相交于______。
填空题题库
考试建议:从中任选15题十四空,作为考试题目,每空2分,共30分
二、选择题:(每题2分)
1、用剖切面完全地剖开机件所得的视图称()视图。
(A)全剖(B)半剖(C) 局部剖(D) 断面
2、用剖切面局部地剖开机件所得的视图称()视图。
(A)全剖(B)半剖(C)局部剖(D)断面
3.半剖视图以()线为对称中心线。
(A)双点画线(B)虚线(C)细实线(D)细点画线
4全剖视图选用的是()剖切面。
(A)单一(B)几个平行的(C)几个相交的(D)其它
2、半剖视图选用的是()剖切面。
(A)单一(B)几个平行的(C)几个相交的(D)其它
答案:(A)
3、局部剖视图选用的是()剖切面。
(A)单一(B)几个平行的(C)几个相交的(D)其它
答案:(A)
4、六个基本视图中最常用的是()视图。
(A)主、右、仰(B)主、俯、左(C)后、右、仰(D)主、左、仰
答案:(B)
5六个基本视图的投影规律是“主俯仰后:长对正;():高平齐;
俯左仰右:宽相等。
”
(A)主俯仰右(B)俯左后右(C)主左右后(D)主仰后右
答案:(C)
6、机件向不平行于任何基本投影面的平面投影所得的视图叫()。
(A)局部视图(B)斜视图(C)基本视图(D)向视图
答案:(B)
7、在半剖视图中半个视图与半个剖视图的分界线用()。
(A)粗实线(B)细实线(C)细点画线(D)波浪线
答案:(C)
8在局部剖视图中,视图与剖视部分的分界线用()。
(A)粗实线(B)细实线(C)细点画线(D)波浪线
答案:(D)
9、局部放大图的标注中,若被放大的部分有几个,应用()数字编号,并在局部放大图上方标注相应的数字和采用的比例。
(A)希腊(B)阿拉伯(C)罗马(D)中国
答案:(C)
10、在下图的A-A断面图中,选出正确的断面图()。
答案:A
11下图的A-A剖面图中,选出正确的断面图()。
12 在下图中,选出正确的断面图()。
答案:A
16在下图中,选出正确的左视图()。
答案:B
17在下图中,选出正确的一组视图()。
答案:C
18、下图采用的是()画法。
(A)简化(B)对称(C)示意(D)省略
答案:A
19、下面中间的图用的是()表达方法。
(A)局部剖视图(B)局部放大图(C)局部放大剖视图(D)局部剖视放大图
答案:B
20、下面右图用的是()表示方法。
(A)全剖(B)局部剖(C)移出剖面(D)重合剖面
答案:C
21、在下图中,选出正确的视图()。
答案:C
22在下图中,选出正确的视图。
答案:D
23 在下图中选出正确的剖视图。
()
答案:C
24、在下图中选出正确的剖视图。
()
答案:C
25在下图中选出正确的剖视图。
()
答案:B
26、在下图中选出正确的主视图。
()
答案:D
27、在下图中选出正确的局部剖视图。
()
答案:B
28 在下图中选出正确的局部剖视图。
()
答案:D
29、在下图中选出正确的剖视图。
()
答案:C
30 在下图中选出正确的主视图。
()
答案:A
31 在下图中选出正确的断面图。
()
答案:C
32 在下图中选出正确的剖视图。
()
答案:B
33 用5:1的比例画机件,若图纸上该机件长30㎜,则该机件实际长度为(C )。
A、5㎜
B、30㎜
C、6㎜
D、150㎜
34、尺寸应该尽量标注在(D )上。
A、主视图
B、俯视图
C、左视图
D、特征视图
35 圆的直径一般标注在( D )视图上。
A、主视图
B、俯视图
C、左视图
D、非圆视图
36、根据物体的主视图和俯视图,选择正确的左视图。
()。
