紫外激光器及其分类

激光器的分类自从上世纪60年代以来，激光器已经发展出了众多类型，主要包括不同的工作介质、不同的脉宽，因此我们按照激光器的工作介质和输出脉冲两个思路对目前主要的激光器进行分类，并且介绍相关的激光术语。

按激光工作介质，激光器可以分为固体激光器、气体激光器、半导体激光器、光纤激光器、染料激光器和自由电子激光器。

固体激光器(晶体，玻璃)：在基质材料中掺入激活离子而制成，都是采用光泵浦的方式激励。

1）钕玻璃激光器：在玻璃中掺入稀土元素钕做工作物质，输出波长：λ=1.053μm2）红宝石激光器：输出波长：λ=694.3nm，输出线宽：∆λ=0.01∼0.1nm工作方式：连续，脉冲3）掺钕钇铝石榴石(Nd:YAG)：YAG晶体内掺进稀土元素钕，输出波长：λ=1064nm,914nm,1319nm工作方式：连续，高重复率脉冲连续波可调谐钛蓝宝石激光器：输出波长：λ=675∼1100nm气体激光器：在单色性/光束稳定性方面比固体/半导体/液体激光器优越，频率稳定性好，是很好的相干光源，可实现最大功率连续输出，结构简单，造价低，转换效率高。

谱线丰富，多达数千种(160nm--4mm)。

工作方式：连续运转(大多数)1）氦-氖激光器：常用的为λ=632.8nm根据选择的工作条件激光器可以输出近红外，红光，黄光，绿光(λ=3.39μm,1.15μm)2）CO2激光器：λ=10.6μm3）氩离子气体激光器：λ=488nm,514.5nm4）氦-镉激光器：波长为325nm的紫外辐射和441.6nm的蓝光5）铜蒸汽激光器：波长510.5nm的绿光和578.2nm的黄光6）氮分子激光器：紫外光，常见波长：337.1nm，357.7nm半导体激光器：由不同组分的半导体材料做成激光有源区和约束区的激光器；体积最小，重量最轻，使用寿命长，有效使用时间超过10万小时。

工作物质包括GaAS(砷化镓)，InAS(砷化铟)，Insb(锑化铟)，CdS(硫化镉)。

大家都知道在目前市场的激光应用中有很多种激光源，他们之间的应用范围都
不一样，所达到的目的都不一样，加工对象也不相同，今天小编就给大家来说
说他们之间的不同之处。

蓝光、绿光的常用波长532nm，他们的光斑很小，焦距更短，属于冷加工模式，在精密切割加工方面有着不可代替的作用，尤其在玻璃，陶瓷，珠宝，眼镜等
行业的加工领域，常常可以看到他们的身影。

紫外激光常用波长为355nm，这个波长的产品属于全能型的，它的光斑也很小，由于特殊的UM波长，在传统加工领域有这个全能的称号，激光打标，激光切割，激光焊接都可以看到他的身影，光纤激光做不了的，它可以做，CO2激光
不能加工的它也可以，在精密切割方面表现更是不俗，针对金属产品的微细超
薄切割方面可以做到无毛刺，整齐平滑，速度快捷，能耗低廉等优势。

光纤激光切割机常用波长1064nm，在传统激光打标机雕刻和切割领域他是常见，也是整个行业的开拓者之一，它成就多少行业之巅，解决多少行业难题恐
怕只有它自己知道了！目前行业已经开发出了2万瓦激光切割机，可以切割
50MM厚度的材料，已经完全代替了传统线切割技术，这个是激光领域的新成就，未来的路还在一步一步前行，永无止境。

激光器基本知识激光的意思是光受激发射，激光器的意思就易理解了吧！类似于放大镜聚焦火柴，不过激光能量大，可连续和脉冲，分类激光器的种类就越来越多。

按工作物质的性质分类，大体可以分为气体激光器、固体激光器、液体激光器；按工作方式区分，又可分为连续型和脉冲型等。

其中每一类激光器又包含了许多不同类型的激光器。

按激光器的能量输出又可以分为大功率激光器和小功率激光器。

大功率激光器的输出功率可达到兆瓦量级，而小功率激光器的输出功率仅有几个毫瓦。

如前所述的He-Ne激光器属于小功率、连续型、原子气体激光器。

红宝石激光器属于大功率脉冲型固体材料激光器。

自由电子激光器，其工作介质是在周期性磁场中运动的高速电子束，激光波长可覆盖从微波到X射线的广阔波段。

按工作方式分，有连续式、脉冲式、调Q和超短脉冲式等几类。

大功率激光器通常都是脉冲式输出。

各种不同种类的激光器所发射的激光波长已达数千种，最长的波长为微波波段的0.7毫米，最短波长为远紫外区的210埃，X射线波段的激光器也正在研究中。

除自由电子激光器外，各种激光器的基本工作原理均相同，产生激光的必不可少的条件是粒子数反转和增益大过损耗，所以装置中必不可少的组成部分有激励（或抽运）源、具有亚稳态能级的工作介质两个部分。

激励是工作介质吸收外来能量后激发到激发态，为实现并维持粒子数反转创造条件。

激励方式有光学激励、电激励、化学激励和核能激励等。

工作介质具有亚稳能级是使受激辐射占主导地位，从而实现光放大。

激光器中常见的组成部分还有谐振腔，但谐振腔（见光学谐振腔）并非必不可少的组成部分，谐振腔可使腔内的光子有一致的频率、相位和运行方向，从而使激光具有良好的方向性和相干性。

而且，它可以很好地缩短工作物质的长度，还能通过改变谐振腔长度来调节所产生激光的模式（即选模），所以一般激光器都具有谐振腔。

激光器工作原理激光器广泛用于各种产品和技术，其种类之多令人惊叹。

从CD播放机、牙钻、高速金属切割机到测量系统，似乎所有东西都有激光器的影子，它们都需要用到激光器。

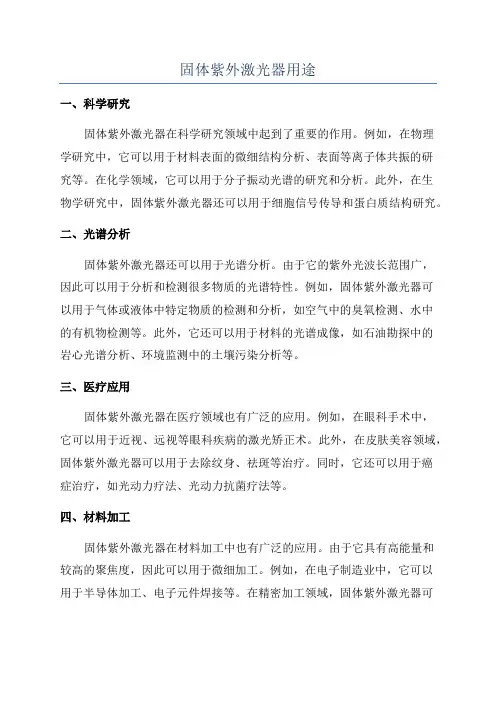

固体紫外激光器用途一、科学研究固体紫外激光器在科学研究领域中起到了重要的作用。

例如，在物理学研究中，它可以用于材料表面的微细结构分析、表面等离子体共振的研究等。

在化学领域，它可以用于分子振动光谱的研究和分析。

此外，在生物学研究中，固体紫外激光器还可以用于细胞信号传导和蛋白质结构研究。

二、光谱分析固体紫外激光器还可以用于光谱分析。

由于它的紫外光波长范围广，因此可以用于分析和检测很多物质的光谱特性。

例如，固体紫外激光器可以用于气体或液体中特定物质的检测和分析，如空气中的臭氧检测、水中的有机物检测等。

此外，它还可以用于材料的光谱成像，如石油勘探中的岩心光谱分析、环境监测中的土壤污染分析等。

三、医疗应用固体紫外激光器在医疗领域也有广泛的应用。

例如，在眼科手术中，它可以用于近视、远视等眼科疾病的激光矫正术。

此外，在皮肤美容领域，固体紫外激光器可以用于去除纹身、祛斑等治疗。

同时，它还可以用于癌症治疗，如光动力疗法、光动力抗菌疗法等。

四、材料加工固体紫外激光器在材料加工中也有广泛的应用。

由于它具有高能量和较高的聚焦度，因此可以用于微细加工。

例如，在电子制造业中，它可以用于半导体加工、电子元件焊接等。

在精密加工领域，固体紫外激光器可以进行激光切割、激光打标等操作。

此外，它还可以用于材料的钻孔、开槽等操作。

总之，固体紫外激光器由于其紫外光的特性，在科学研究、光谱分析、医疗应用和材料加工等领域中都具有重要的用途。

随着激光技术的不断进步和应用的推广，相信固体紫外激光器将会在更多领域中得到应用和发展。

紫外、绿光激光器张成兵、曾海东2013 7.30~8.1一、激光器原理1、紫外激光器下图为紫外激光器的结构图红外脉冲激光是由半导体激光器（LD）产生中心波长为808nm的激光，经过扩束、准直、聚焦成高质量光斑入射到Nd:Y AG晶体上吸收泵浦功率，利用Cr4+：YAG饱和吸收晶体为被动调Q元件产生1064nm的激光。

激光经透镜1聚焦在其焦点处f1的两端面镀有1064nm和532nm双增透膜的KTP晶体上，倍频出的532nm倍频光和1064nm基频光经f2后聚焦在三硼酸锂（LBO）晶体上和频，LBO晶体入射面镀有1064nm和532nm的增透膜，另一面镀有355nm的增透膜。

输出光经石英棱镜把基频光、倍频光、紫光分开。

2、绿光激光器下图为绿光激光器的结构图半导体激光器（LD）产生中心波长为808nm的激光，经光纤耦合输出到聚焦透镜后聚焦到Nd:YVO4激光晶体上，晶体尽可能的靠近镀有808nm增透和1064nm高反双色模的M1镜，将KTP倍频晶体放在基波束腰位置可提高1064nm基频光转换为532nm绿光的转换效率，M2是R=100mm的平凹镜，内侧镀有1064nm高反和532nm高透的双色膜，M3是滤色片，从M3出来的既是绿光。

（说明：以上所述原理为网上资料查询，本人在海目星学习所获得的信息基本和它是一致的，激光也是通过倍频产生，只不过激光器内部结构会有所不同）二、激光参数说明：其它参数无法直接获得，在此就没有列出来。

紫外激光器电流与功率的关系，绿光的与之类似但是功率值要稍高（8~10W）三、加工材料绿光激光器适合加工的材质：PCB板、五金、陶瓷、眼镜钟表、电子器件、仪表、控制面板、铭牌展板、塑料等紫外激光器适合加工的材质：善长打UV膜的材料、塑料打标、FPC柔性电路切割、玻璃打标、白色按键打标、宝石打孔、金属或非金属镀层去除、盲孔加工等四、打样实例样品：热缩管、橡胶、PCB板、UV胶壳、金属名片（蓝、金、红紫）1)热缩管激光参数：24A、20k、800mm、10μs、0.05mm 45度双向填充，f=160mm；下图(1)、(2)分别是放大60倍和210倍的效果图图（1）图（2）2)橡胶激光参数：24A、20k、800mm、10μs、0.05mm 45度双向填充，f=160mm；下图(3)、(4)分别是放大60倍和210倍的效果图图（3）图（4）3)PCB板激光参数：26.5A、30k、1000mm、13μs、0.05mm 90度单向填充，f=160mm；下图(5)、(6)分别是放大60倍和210倍的效果图图（5）图（6）4)UV胶壳激光参数：26A、30k、1000mm、20μs、0.05mm 90度单向填充，f=160mm；下图(7)、(8)分别是放大60倍和210倍的效果图图（7）图（8）5)金属名片激光参数：24.5A、30k、1000mm、1μs、0.03mm 90度单向填充，f=160mm；下图(9)、(10)分别是放大60倍和210倍的效果图图（9）图（10）五、操作流程、电源参数、常见故障、防护措施①操作流程1、打开总电源及其它电源开关2、界面上的开关顺序POWER ON START MENU整个激光器打开需要等待2~3分钟，因为需要初始化确认激光器的元件温控是否正常，否则将会显示激光器出错。

红外及紫外激光器整体结构及功能介绍红外及紫外激光器整体结构及功能介绍激光技术作为一种先进的光电技术，广泛应用于医疗、通信、制造和军事等领域。

其中，红外及紫外激光器作为重要的激光器种类，在各个领域都有着重要的应用。

今天，我们就来深入了解一下红外及紫外激光器的整体结构及功能。

了解一种设备或技术的整体结构是进行深入研究和应用的基础。

红外激光器和紫外激光器在结构上有一些共同点，也有一些差异之处。

我们将从整体结构的方面着手，深入了解红外及紫外激光器。

一、整体结构1. 主谐振腔在红外及紫外激光器的整体结构中，主谐振腔是至关重要的一部分。

主谐振腔由激光介质、激光器泵浦源、谐振腔镜等组成，是激光器的核心部分。

红外激光器和紫外激光器的主谐振腔结构有所不同，我们可以逐一进行比较分析。

2. 光学系统光学系统是红外及紫外激光器中不可或缺的部分，它对激光产生和输出起着至关重要的作用。

光学系统包括产生激光、放大激光和输出激光等步骤，不同的激光器对光学系统的要求各有不同。

3. 控制系统在红外及紫外激光器的整体结构中，控制系统起着调节和稳定激光器性能的重要作用。

控制系统可以包括温度控制、频率稳定、脉冲控制等功能，是激光器稳定运行的保障。

二、功能介绍1. 红外激光器的功能- 红外激光器在通信、医疗、材料加工和测量等领域有着广泛的应用。

它具有窄谱线宽、高聚焦能力和强穿透力等特点，能够在红外光谱范围内实现高功率、高亮度的激光输出，广泛应用于激光雷达、红外成像、医学诊断等方面。

2. 紫外激光器的功能- 紫外激光器在光刻、荧光光谱分析、材料加工和科研实验等领域有着重要的应用。

它具有较短的波长、较高的能量密度和较小的散射程度，可以实现对微小器件的加工和表面的精细处理，广泛应用于光刻制造、荧光光谱分析、材料化学反应等方面。

三、个人观点和理解红外及紫外激光器作为先进的激光器技术，在现代科学技术领域有着广泛的应用前景。

它们不仅在基础研究中发挥作用，也在医疗、通信和制造等行业中有着不可或缺的地位。

《红外及紫外激光器整体结构及功能介绍》一、引言红外及紫外激光器是当今高科技领域的一个重要研究领域。

它不仅在军事、医疗、通信等领域有着广泛的应用，同时也在科学研究与工业生产中发挥着关键作用。

本文将从整体结构和功能两方面对红外激光器和紫外激光器进行介绍，帮助读者全面深入地理解这一领域。

二、红外激光器整体结构及功能介绍2.1 红外激光器的基本结构红外激光器通常由泵浦源、增益介质、共振腔和输出光学系统四部分组成。

其中，泵浦源提供激发能量，增益介质是产生激光的关键材料，共振腔用于形成激光，输出光学系统则将激光输出到外部。

2.2 红外激光器的功能红外激光器主要用于红外光源发射，具有高单色性、方向性好、高亮度等特点。

它在红外通信、红外传感器、医疗仪器、激光打印等领域有着广泛的应用。

三、紫外激光器整体结构及功能介绍3.1 紫外激光器的基本结构紫外激光器也由泵浦源、增益介质、共振腔和输出光学系统四部分组成，与红外激光器相似。

不同之处在于其增益介质和泵浦源的选择，以及准分子激光器的特殊结构。

3.2 紫外激光器的功能紫外激光器具有波长短、能量高、光斑质量好等特点，可用于光刻、激光医疗、材料加工等领域。

紫外激光器对于环境影响更小，具有更广泛的应用前景。

四、总结与展望红外及紫外激光器作为当今高科技领域的重要技术之一，其整体结构和功能不仅在科研实验室中发挥着关键作用，同时也在工业生产和市场应用中展现出巨大的潜力。

通过本文的介绍，读者可以更全面、深入地了解红外激光器和紫外激光器的整体结构和功能。

期待未来，随着技术的不断发展和突破，红外及紫外激光器必将迎来更广阔的发展空间，为人类社会带来更多的福祉和便利。

个人观点与理解我个人认为，红外及紫外激光器作为激光技术中的重要分支，其在各个领域的广泛应用将会成为未来科技发展的主要趋势。

特别是在医疗领域，红外及紫外激光器的应用将会给医学诊断、治疗带来革命性的变革。

对于环境保护和资源利用方面，该技术也将为人类社会带来更多的利好。

激光器的分类来源：全球五金网 2011-10-31作者：佛山市科镭激光科技有限公司公司产品公司商机公司招商公司新闻激光器作为所有激光应用产品的核心部件，是所有激光应用产品的重中之重；而且激光器的种类是很多。

下面，将分别从激光工作物质、激励方式、运转方式、输出波长范围等几个方面进行分类介绍。

按工作物质分类根据工作物质物态的不同可把所有的激光器分为以下几大类：①固体（晶体和玻璃）激光器，这类激光器所采用的工作物质，是通过把能够产生受激辐射作用的金属离子掺入晶体或玻璃基质中构成发光中心而制成的；②气体激光器，它们所采用的工作物质是气体，并且根据气体中真正产生受激发射作用之工作粒子性质的不同，而进一步区分为原子气体激光器、离子气体激光器、分子气体激光器、准分子气体激光器等；③液体激光器，这类激光器所采用的工作物质主要包括两类，一类是有机荧光染料溶液，另一类是含有稀土金属离子的无机化合物溶液,其中金属离子（如Nd）起工作粒子作用，而无机化合物液体（如SeOCl）则起基质的作用；④半导体激光器，这类激光器是以一定的半导体材料作工作物质而产生受激发射作用，其原理是通过一定的激励方式(电注入、光泵或高能电子束注入)，在半导体物质的能带之间或能带与杂质能级之间，通过激发非平衡载流子而实现粒子数反转，从而产生光的受激发射作用；⑤自由电子激光器，这是一种特殊类型的新型激光器，工作物质为在空间周期变化磁场中高速运动的定向自由电子束，只要改变自由电子束的速度就可产生可调谐的相干电磁辐射，原则上其相干辐射谱可从X射线波段过渡到微波区域，因此具有很诱人的前景。

按激励方式分类①光泵式激光器。

指以光泵方式激励的激光器，包括几乎是全部的固体激光器和液体激光器，以及少数气体激光器和半导体激光器。

②电激励式激光器。

大部分气体激光器均是采用气体放电（直流放电、交流放电、脉冲放电、电子束注入）方式进行激励，而一般常见的半导体激光器多是采用结电流注入方式进行激励，某些半导体激光器亦可采用高能电子束注入方式激励。
