第1章 网络系统集成概述

第一章：网络系统集成概述1.1网络系统集成的基本概念系统是指由各种相互联系、相互作用的部分通过特定的方式结合而成的有机整体。

计算机网络系统是指以计算机网络为中心和载体，把相关硬件平台和软件平台有机地整合到一起而形成的系统。

集成（Integration）有集中、集合、一体化的含意，也就是以有机结合、协调工作、提高效率、创造效益为目的，将各个部分组合成为全新功能的、高效和统一的有机整体。

系统集成（SI，System Integration）：在系统工程科学方法的指导下，根据用户需求，优选各种技术和产品，提出系统性的应用方案，并按照方案对组成、系统的各个部件或子系统进行综合集成，使之彼此协调工作，成为一个完整、可靠、经济和有效的系统，达到整体优化的目的。

网络系统集成（NSI，Networks System Integration），根据应用领域的需要，将硬件平台、网络设备、系统软件、工具软件以及相应的应用软件集成为具有优良性能价格比的计算机网络系统和应用系统的全过程。

网络系统集成的特点网络系统集成要以满足用户的需求为根本出发点。

网络系统集成是要选择最适合用户的需求和投资规模的产品和技术。

网络系统集成体现更多的是设计、调试与开发，其本质是一种技术行为。

网络系统集成包含技术、管理和商务等方面，是一项综合性的系统工程。

技术是系统集成工作的核心，管理和商务活动是系统集成项目成功实施的可靠保障。

性能价格比的高低是评价一个网络系统集成项目设计是否合理和实施成功的重要参考因素。

1.2网络系统集成的基本过程（7/8）(1) 网络系统规划和需求分析；(2) 投标和合同的签署； (3) 逻辑网络设计；(4) 物理网络设计；(5) 分包商的管理及布线工程；(6) 设备的订购和安装调试；(7) 服务器的安装和配置；(8) 网络系统测试；(9) 网络安全和网络管理；(10) 网络系统验收；(11) 培训和系统维护。

网络系统规划和需求分析做什么:网络功能、运行性能网络设计者应从以下三个方面进行用户需求分析：网络的应用目标(达到的功能)、网络的应用约束和网络的通信特征。

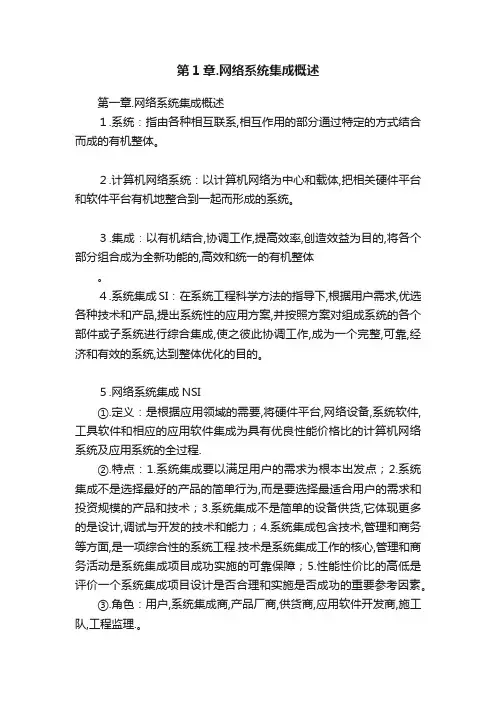

第1章.网络系统集成概述第一章.网络系统集成概述１.系统：指由各种相互联系,相互作用的部分通过特定的方式结合而成的有机整体。

２.计算机网络系统：以计算机网络为中心和载体,把相关硬件平台和软件平台有机地整合到一起而形成的系统。

３.集成：以有机结合,协调工作,提高效率,创造效益为目的,将各个部分组合成为全新功能的,高效和统一的有机整体。

４.系统集成SI：在系统工程科学方法的指导下,根据用户需求,优选各种技术和产品,提出系统性的应用方案,并按照方案对组成系统的各个部件或子系统进行综合集成,使之彼此协调工作,成为一个完整,可靠,经济和有效的系统,达到整体优化的目的。

５.网络系统集成NSI①.定义：是根据应用领域的需要,将硬件平台,网络设备,系统软件,工具软件和相应的应用软件集成为具有优良性能价格比的计算机网络系统及应用系统的全过程.②.特点：1.系统集成要以满足用户的需求为根本出发点；2.系统集成不是选择最好的产品的简单行为,而是要选择最适合用户的需求和投资规模的产品和技术；3.系统集成不是简单的设备供货,它体现更多的是设计,调试与开发的技术和能力；4.系统集成包含技术,管理和商务等方面,是一项综合性的系统工程.技术是系统集成工作的核心,管理和商务活动是系统集成项目成功实施的可靠保障；5.性能性价比的高低是评价一个系统集成项目设计是否合理和实施是否成功的重要参考因素。

③.角色：用户,系统集成商,产品厂商,供货商,应用软件开发商,施工队,工程监理.。

④.目标：1.多目标性:对于一个网络系统集成项目而言,目标往往不是单一的,而是一个多目标系统,希望通过一个网络系统集成项目的实施,实现一系列的目标,满足多方面的需求,表现在三方面:时间,成本,技术性能；2.优先性.网络系统集成项目是一个多目标的系统,不同目标可能在项目管理不同阶段根据不同需要,其重要性也不一样；3.层次性.网络系统集成项目目标的层次性是指目标的描述需要有一个从抽象的到具体的层次结构.⑤.方法：1.独立进行网络系统集成；2.联合进行网络系统集成；3.网络系统集成商进行网络系统集成.⑥.内容：1.需求分析2,网络规划3,产品选型4,网络系统设计5,系统集成的实施6,应用软件开发及调试7,系统的测试8,用户培训9,竣工文档编制,10.项目验收11,售后技术支持12,系统维护与质保.⑦.监督和考察：1.理论指导;2.技术保证;3.网络系统建立的经验;4.工程化的管理;5.测试验收标准.⑧.生命周期：1.启动阶段:网络系统集成项目的启动阶段,即提出概念阶段C.2.计划阶段:开发阶段D.3.实施阶段:执行阶段E.4.收尾阶段.结束阶段F.⑨.步骤：客户需求,初步需求分析,方案设计,解决方案,工程实施,测试验收,系统维护与服务,项目终然.６.局域网网络系统的集成模式有哪三类?①群组模式.是在大楼或园区范围内,由组,室,科或处等专业环境中计算机组网的模式,该模式的特点是少量计算机组成一个小型局域网,有可能通过PSTN连接若干个远程站点；②部门模式.在大楼或园区范围内,即在本部门范围内的计算机组网；③企业模式.其网络是由多个部门模式的网络组成.７.网络系统集成项目的特点：1.临时性：指每一个网络系统集成项目都有一个明确的开始时间和结束时间.2.独特性：没有完全一样的项目,厂商不仅向客户提供产品,更重要是根据其要求提供不同的解决方案.3.渐进性：综合了临时性和独特性后的整体网络系统集成项目特性.８.工作分解结构模板WBS①.定义：WBS是由项目各结构部分组成的,面向成果的树型结构.该结构定义了网络系统集成项目的全部范围.②.目的：是组织管理工作的主要依据,是项目管理工作的基础,是大型网络系统集成项目成功实施的前提。

第一章绪论1、网络系统集成旳概念：网络系统集成是按照网络工程旳需求和组织逻辑，采用有关技术和方略，将网络设备（互换机、路由器、服务器）和网络软件（操作系统、应用系统）系统性地组合成整体旳过程。

2、网络系统集成旳体系框架：网络系统集成包括3个重要层面：网络软硬件产品集成、网络技术集成和网络应用集成。

（OSI：物理层、数据链路层、网络层、传播层、会话层、表达层和应用层。

）3、网络系统集成旳环节：（1）网络工程设计阶段：顾客建网需求分析、系统集成方案设计、方案论证。

（2）网络工程实行阶段：可行旳处理方案、系统集成施工、网络测试、工程排错处理。

（3）网络工程验收：系统工程总结、系统验收、系统维护与服务、项目终止。

4、网络规划与设计（子网规划与划分）：书P11-12第二章网络设计与项目管理基础1、项目经理在需求分析中旳职责：（1）负责组织有关开发人员和顾客一起进行需求分析；（2）组织项目开发技术骨干代表或者所有组员与顾客讨论，编写“网络工程处理方案设计书（草稿）”；（3）组织有关人员（包括专家）对“网络工程处理方案设计书（草稿）”进行反复讨论和修改，确定“网络工程处理方案设计书”正式文档。

（4）顾客有网络工程设计能力，项目经理和项目组员要参与顾客编写和确定“网络设计处理方案书（草稿）”旳过程。

（5）对于较大旳项目，项目经理最佳可以聘任多方面专家（网络、软件、电子、经济等专业）和项目组员和顾客等，一同参与“网络工程处理方案设计书”确实定过程。

2、顾客调查旳内容：（1）网络目前功能和后来也许需要旳功能；（2）顾客对网络性能（如访问速度、吞吐量、平滑升级）旳规定和可靠性旳规定；（3）顾客既有旳网络设施和计算机旳数量，准备增长旳计算机数量；（4）网络中心机房旳位置，机房用电负荷，机房安全接地；（5）综合布线信息点旳数量和安装位置；（6）综合布线设备间、配线间旳数量和安装位置；（7）网络应用系统总体风格和美工效果（必要旳时候顾客可以提供参照系统，或者由网络集成商向顾客提供）。

第一章，网络系统集成概述1系统集成的定义：根据一个复杂的系统信息系统或者子系统的要求，把多种产品和技术验明，并连入一个完整的解决方案的过程。

2系统集成的分类：软件集成，硬件集成和网络系统集成3系统集成的优点：a责任的单一性b用户需求能得到最大限度的满足C系统内部的一致性能得到最大限度的满足D系统集成商能保证用户得到最好的解决方案4网络系统集成的发展：A第一代网络：面向终端的单主机互联系统（20世纪50初---60年代中期）B第二代网络：多主机终端互联系统（60----70年代中）C第三代网络：开放式和标准化的网络系统（80至90年代）D第四代网络：（90年代后期至今）5传输网络的选择：传输网络是选择分组交换方式还是电路交换方式，主要是依据应用什么样的服务质量。

影响服务质量的主要因素包括网络可用带宽、传输时延和抖动以及传输可靠性。

6服务质量：是网络性能的一种重要体现。

现有的技术可以提供两种服务质量：有保证的服务和尽力而为的服务。

7网络系统安全体系的五个层次：（1）网络安全性：通过判断ip源地址，拒绝未经授权的数据进入网络（2）系统安全性：防止病毒对网络的威胁与黑客对网络的破坏和侵入（3）针对安全性问题而进行的用户分组管理一方面是根据不同的安全级别将用分为若干等级，并规定对应的系统资源和数据访问权限；另一方面是强有力的身份认证，确保用户密码的安全（4）应用程序安全性：解决是否只有合法的用户才能够对特定的数据进行合法操作的问题（5）数据安全性：在数据的保存过程中，机密的数据即使处于安全的空间，也要对其加密处理，以保正万一数据失窃，偷盗者也读不懂其中的内容8服务平台：即网络系统所提供的服务。

包括Internet服务（万维网，电子邮件等）、信息广播服务（音频广播等）、信息点播服务（视频点播等）、远程计算与事务处理（远程CAD等）和其他服务（会议电视等）9按照系统集成公司的综合条件、经营业绩、管理水平、技术水平，人才实力等将系统集成公司分为1,2,3.4级资质第二章1业务性能需求分析：（1）用户业务性能需求分析：指网络接入速率以及交换机、路由器和服务器等关键设备响应性能需求以及磁盘读写性能需求等（2）用户业务分析功能需求分析：针对企业网络管理或对网络系统项目负责人提出的需求进行分析（3）用户业务应用需求分析：网络系统需要包含的各种应用功能2响应时间：用户的一次功能操作可能由几个客户请求和服务器响应组成，从客户发出请求到该客户收到最后一个响应，经过的时间就是整体的响应时间。

1.网络系统集成概述网络系统集成概述基本概念：以用户的网络需求和投资规模为出发点，综合计算机技术和网络通信技术，合理选择各种软硬件产品，通过网络集成商相关技术人员的集成设计、应用开发、安装组建、调试和培训、管理和维护等大量专业性工作和商务工作，使集成后的计算机网络系统具有良好的性能价格比，能够满足用户的实际需要，成为稳定可靠的计算机网络系统。

实施过程：商务、管理、技术三大活动行为人员包括：用户、系统集成商、产品厂商、供货商、应用软件开发商、施工队、工程监理等人员。

商务活动：合同的签定，设备的订购、合作协调、管理施工队、聘请工程监理管理活动：以集成商为中心，对网络系统集成全过程进行统一安排、监控、调配、实施的全过程。

技术活动：最重要、最关键的部分。

需求分析、建立网络逻辑模型、进行逻辑和物理网络的设计、选购机器设备、制定施工方案，完成网络系统的安装与调试，进行培训与维护网络系统集成的主要内容：（1）网络硬件的集成（2）网络软件的集成（3）数据和信息的集成（4）技术与管理的集成（5）个人与组织机构的集成网络系统集成的必要性网络系统集成技术较好地解决了节点之间信息不能共享、没有统一管理、整个系统性能低下的“信息孤岛”问题，真正地实现了系统的信息高度共享、通信联络通畅、彼此有机协调，达到系统整体效益最优的目标系统集成的优点（1）责任的单一性。

（2）用户需求能得到最大限度的满足。

（3）系统内部的一致性能得到最大限度的满足。

（4）系统集成商能保证用户得到最好的解决方案。

网络系统集成的发展：与计算机网络发展同步1\2\3\4\系统集成中的平台选择(1）网络平台: 由传输设备、交换设备、网络接入设备、网络互连设备、布线系统、网络操作系统、服务器和网络测试设备组成（2）服务平台: Internet服务、信息广播服务、信息点播服务、远程计算与事务处理、其他服务（3）用户平台（4）开发平台（5）数据库平台（6）应用平台（7）网络管理平台（8）安全平台（9）环境平台系统集成平台选择的基本原则系统平台选择应按照标准性与主流性、成熟性与先进性、实用性与经济性、易用性与可扩展性的原则进行。

第一章——网络系统集成概述1.什么是网络系统集成？答：网络系统集成就是根据应用领域的需要，将硬件平台、网络设备、系统软件、工具软件和相应的应用软件集成为具有优良性价比的计算机网络系统及应用系统的全过程。

2.局域网网络系统的集成模式有哪三类？答：群组模式部门模式企业模式3.简述网络系统集成的三个基本目标、方法和内容？答：三个目标：多目标性优先性层次性三个特点：临时性独特性渐进性三种方法：独立进行联合进行网络系统集成商进行监督和考察要点：理论指导技术保证网络系统建立经验工程化的管理测试验收标准4.简述网络系统集成的生命周期？答：启动阶段——概念阶段（conceive）、计划阶段——开发阶段（develop）、实施阶段——执行阶段（execute）、收尾阶段——结束阶段（finish）5.简述网络系统集成的步骤？答：首先要跟客户沟通得到客户需求，再进行需求分析，分析完后进行方案设计，要进行一个方案论证的过程通过后才能进行工程的实施。

完工后经过反复的测试最后验收，并进行后期系统的维护与服务。

6.简述网络系统集成项目的特点。

答：（1）网络系统集成要以满足用户的需求为根本出发点。

（2）网络系统集成不是选择最好的产品的简单行为，而是要选择最合适用户的需求和投资规模的产品和技术。

（3）网络系统集成不是简单的设备投资，它体现更多的是设计、调试与开发，其本质是一种技术行为。

（4）网络系统集成包含技术、管理和商务等方面，是一项综合性的系统工程。

技术是系统集成工作的核心，管理和商务活动是系统集成项目成功实施的可靠保障。

（5）性能价格比的高低是评价一个网络系统集成项目设计是否合理的实施成功的重要参考因素。

7.简述网络系统集成的工作分解结构模板和WBS的编码设计方法？答：工作分解结构模板是由项目各结构部分组成的、面向成果的树形结构。

WBS编码由三位数组成，第一位数表示出于0级的整个项目；第二位数表示出于第一级的子项目要素（或子项目）的编码；第三位数是处于第二级的集体活动单元的编码。
