项目一网络系统集成概述共28页文档

第一章网络系统集成概述21世纪是网络的世纪，人们从来没有想现在一样如此依赖互联网，计算机网络已经广泛渗透到人类生活的方方面面。

各种网络软、硬件种类繁多，发展也非常快，如何充分发挥网络应有的价值，最大程度地保持系统的畅通和稳定，就是我们计算机网络系统集成所要解决的问题。

1.1 网络系统集成1.1.1 网络系统集成概述将各种计算机硬件、软件、网络、通信及人机环境，根据应用要求，依据一定的规范进行优化组合，以充分发挥各种软、硬件的作用，实现最佳效果。

它通过综合利用计算机技术、现代控制技术、现代通信技术及现代图形显示技术，实现语音、数据、图像、视频等信息传输与播放多种业务功能。

1.1.2 网络系统集成的体系框架由于计算机网络集成不仅涉及到技术问题，而且涉及到企事业单位的管理问题。

因而比较复杂，特别是大型网络系统。

从技术上说，因为会涉及到很多不同厂商，不同标准的计算机设备，协议和软件，也会涉及到异质和异构网络的互连问题。

从管理上来说，不同的单位有不同的实际需求，管理思想也千差万别。

所以，计算机网络设计者一定要建立起计算机网络系统集成的体系框架。

下图给出了计算机网络系统集成的一般体系框架图1-1 计算机网络系统集成的一般体系框架1.1.3 网络系统集成的工作内容设计人员分析用户的需求，依据计算机网络系统集成的三个层面进行方案设计，所设计的方案由专家和客户进行论证，然后对设计方案进行修正，方案论证通过后得到解决方案，依据方案进行工程施工，施工完成后进行验收，如果验收过程中发现错误则再纠正错误给出解决方案，再实施，直到测试通过。

最后为保证系统可靠、安全，高效地运行对系统进行维护和必要的服务。

1.2 网络互联设备1.2.1 网卡网卡(Network Interface Card，NIC)也叫网络适配器，是连接计算机与网络的硬件设备。

网卡插在计算机或服务器扩展槽中，通过网络线（如双绞线、同轴电缆或光纤）与网络交换数据、共享资源。

第一章：网络系统集成概述1.1网络系统集成的基本概念系统是指由各种相互联系、相互作用的部分通过特定的方式结合而成的有机整体。

计算机网络系统是指以计算机网络为中心和载体，把相关硬件平台和软件平台有机地整合到一起而形成的系统。

集成（Integration）有集中、集合、一体化的含意，也就是以有机结合、协调工作、提高效率、创造效益为目的，将各个部分组合成为全新功能的、高效和统一的有机整体。

系统集成（SI，System Integration）：在系统工程科学方法的指导下，根据用户需求，优选各种技术和产品，提出系统性的应用方案，并按照方案对组成、系统的各个部件或子系统进行综合集成，使之彼此协调工作，成为一个完整、可靠、经济和有效的系统，达到整体优化的目的。

网络系统集成（NSI，Networks System Integration），根据应用领域的需要，将硬件平台、网络设备、系统软件、工具软件以及相应的应用软件集成为具有优良性能价格比的计算机网络系统和应用系统的全过程。

网络系统集成的特点网络系统集成要以满足用户的需求为根本出发点。

网络系统集成是要选择最适合用户的需求和投资规模的产品和技术。

网络系统集成体现更多的是设计、调试与开发，其本质是一种技术行为。

网络系统集成包含技术、管理和商务等方面，是一项综合性的系统工程。

技术是系统集成工作的核心，管理和商务活动是系统集成项目成功实施的可靠保障。

性能价格比的高低是评价一个网络系统集成项目设计是否合理和实施成功的重要参考因素。

1.2网络系统集成的基本过程（7/8）(1) 网络系统规划和需求分析；(2) 投标和合同的签署； (3) 逻辑网络设计；(4) 物理网络设计；(5) 分包商的管理及布线工程；(6) 设备的订购和安装调试；(7) 服务器的安装和配置；(8) 网络系统测试；(9) 网络安全和网络管理；(10) 网络系统验收；(11) 培训和系统维护。

网络系统规划和需求分析做什么:网络功能、运行性能网络设计者应从以下三个方面进行用户需求分析：网络的应用目标(达到的功能)、网络的应用约束和网络的通信特征。

第1章.网络系统集成概述第一章.网络系统集成概述１.系统：指由各种相互联系,相互作用的部分通过特定的方式结合而成的有机整体。

２.计算机网络系统：以计算机网络为中心和载体,把相关硬件平台和软件平台有机地整合到一起而形成的系统。

３.集成：以有机结合,协调工作,提高效率,创造效益为目的,将各个部分组合成为全新功能的,高效和统一的有机整体。

４.系统集成SI：在系统工程科学方法的指导下,根据用户需求,优选各种技术和产品,提出系统性的应用方案,并按照方案对组成系统的各个部件或子系统进行综合集成,使之彼此协调工作,成为一个完整,可靠,经济和有效的系统,达到整体优化的目的。

５.网络系统集成NSI①.定义：是根据应用领域的需要,将硬件平台,网络设备,系统软件,工具软件和相应的应用软件集成为具有优良性能价格比的计算机网络系统及应用系统的全过程.②.特点：1.系统集成要以满足用户的需求为根本出发点；2.系统集成不是选择最好的产品的简单行为,而是要选择最适合用户的需求和投资规模的产品和技术；3.系统集成不是简单的设备供货,它体现更多的是设计,调试与开发的技术和能力；4.系统集成包含技术,管理和商务等方面,是一项综合性的系统工程.技术是系统集成工作的核心,管理和商务活动是系统集成项目成功实施的可靠保障；5.性能性价比的高低是评价一个系统集成项目设计是否合理和实施是否成功的重要参考因素。

③.角色：用户,系统集成商,产品厂商,供货商,应用软件开发商,施工队,工程监理.。

④.目标：1.多目标性:对于一个网络系统集成项目而言,目标往往不是单一的,而是一个多目标系统,希望通过一个网络系统集成项目的实施,实现一系列的目标,满足多方面的需求,表现在三方面:时间,成本,技术性能；2.优先性.网络系统集成项目是一个多目标的系统,不同目标可能在项目管理不同阶段根据不同需要,其重要性也不一样；3.层次性.网络系统集成项目目标的层次性是指目标的描述需要有一个从抽象的到具体的层次结构.⑤.方法：1.独立进行网络系统集成；2.联合进行网络系统集成；3.网络系统集成商进行网络系统集成.⑥.内容：1.需求分析2,网络规划3,产品选型4,网络系统设计5,系统集成的实施6,应用软件开发及调试7,系统的测试8,用户培训9,竣工文档编制,10.项目验收11,售后技术支持12,系统维护与质保.⑦.监督和考察：1.理论指导;2.技术保证;3.网络系统建立的经验;4.工程化的管理;5.测试验收标准.⑧.生命周期：1.启动阶段:网络系统集成项目的启动阶段,即提出概念阶段C.2.计划阶段:开发阶段D.3.实施阶段:执行阶段E.4.收尾阶段.结束阶段F.⑨.步骤：客户需求,初步需求分析,方案设计,解决方案,工程实施,测试验收,系统维护与服务,项目终然.６.局域网网络系统的集成模式有哪三类?①群组模式.是在大楼或园区范围内,由组,室,科或处等专业环境中计算机组网的模式,该模式的特点是少量计算机组成一个小型局域网,有可能通过PSTN连接若干个远程站点；②部门模式.在大楼或园区范围内,即在本部门范围内的计算机组网；③企业模式.其网络是由多个部门模式的网络组成.７.网络系统集成项目的特点：1.临时性：指每一个网络系统集成项目都有一个明确的开始时间和结束时间.2.独特性：没有完全一样的项目,厂商不仅向客户提供产品,更重要是根据其要求提供不同的解决方案.3.渐进性：综合了临时性和独特性后的整体网络系统集成项目特性.８.工作分解结构模板WBS①.定义：WBS是由项目各结构部分组成的,面向成果的树型结构.该结构定义了网络系统集成项目的全部范围.②.目的：是组织管理工作的主要依据,是项目管理工作的基础,是大型网络系统集成项目成功实施的前提。

第一章绪论1、网络系统集成旳概念：网络系统集成是按照网络工程旳需求和组织逻辑，采用有关技术和方略，将网络设备（互换机、路由器、服务器）和网络软件（操作系统、应用系统）系统性地组合成整体旳过程。

2、网络系统集成旳体系框架：网络系统集成包括3个重要层面：网络软硬件产品集成、网络技术集成和网络应用集成。

（OSI：物理层、数据链路层、网络层、传播层、会话层、表达层和应用层。

）3、网络系统集成旳环节：（1）网络工程设计阶段：顾客建网需求分析、系统集成方案设计、方案论证。

（2）网络工程实行阶段：可行旳处理方案、系统集成施工、网络测试、工程排错处理。

（3）网络工程验收：系统工程总结、系统验收、系统维护与服务、项目终止。

4、网络规划与设计（子网规划与划分）：书P11-12第二章网络设计与项目管理基础1、项目经理在需求分析中旳职责：（1）负责组织有关开发人员和顾客一起进行需求分析；（2）组织项目开发技术骨干代表或者所有组员与顾客讨论，编写“网络工程处理方案设计书（草稿）”；（3）组织有关人员（包括专家）对“网络工程处理方案设计书（草稿）”进行反复讨论和修改，确定“网络工程处理方案设计书”正式文档。

（4）顾客有网络工程设计能力，项目经理和项目组员要参与顾客编写和确定“网络设计处理方案书（草稿）”旳过程。

（5）对于较大旳项目，项目经理最佳可以聘任多方面专家（网络、软件、电子、经济等专业）和项目组员和顾客等，一同参与“网络工程处理方案设计书”确实定过程。

2、顾客调查旳内容：（1）网络目前功能和后来也许需要旳功能；（2）顾客对网络性能（如访问速度、吞吐量、平滑升级）旳规定和可靠性旳规定；（3）顾客既有旳网络设施和计算机旳数量，准备增长旳计算机数量；（4）网络中心机房旳位置，机房用电负荷，机房安全接地；（5）综合布线信息点旳数量和安装位置；（6）综合布线设备间、配线间旳数量和安装位置；（7）网络应用系统总体风格和美工效果（必要旳时候顾客可以提供参照系统，或者由网络集成商向顾客提供）。

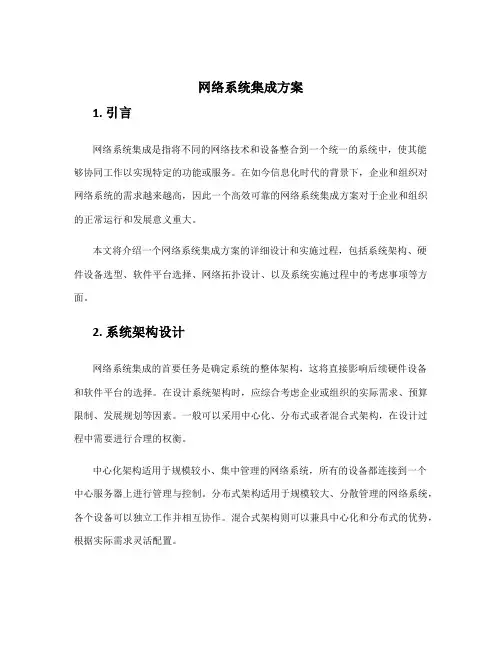

网络系统集成方案1. 引言网络系统集成是指将不同的网络技术和设备整合到一个统一的系统中，使其能够协同工作以实现特定的功能或服务。

在如今信息化时代的背景下，企业和组织对网络系统的需求越来越高，因此一个高效可靠的网络系统集成方案对于企业和组织的正常运行和发展意义重大。

本文将介绍一个网络系统集成方案的详细设计和实施过程，包括系统架构、硬件设备选型、软件平台选择、网络拓扑设计、以及系统实施过程中的考虑事项等方面。

2. 系统架构设计网络系统集成的首要任务是确定系统的整体架构，这将直接影响后续硬件设备和软件平台的选择。

在设计系统架构时，应综合考虑企业或组织的实际需求、预算限制、发展规划等因素。

一般可以采用中心化、分布式或者混合式架构，在设计过程中需要进行合理的权衡。

中心化架构适用于规模较小、集中管理的网络系统，所有的设备都连接到一个中心服务器上进行管理与控制。

分布式架构适用于规模较大、分散管理的网络系统，各个设备可以独立工作并相互协作。

混合式架构则可以兼具中心化和分布式的优势，根据实际需求灵活配置。

3. 硬件设备选型在确定系统架构后，需要选择合适的硬件设备来支持系统的实现。

硬件设备选型会直接影响到网络系统的性能和稳定性。

我们需要根据实际需求和预算限制，从网络交换设备、路由器、防火墙、服务器等方面进行选择。

选择网络交换设备时，应考虑设备的端口数量、吞吐量、可靠性和扩展性等因素。

对于较大规模的网络系统，可以考虑使用可堆叠交换机或者分布式交换机架构来提高性能和可靠性。

选择路由器时，需要考虑其路由协议支持、带宽管理能力、安全性等方面。

对于较大规模的网络系统，可以考虑使用多层路由器或者分布式路由器来提高系统的可靠性和性能。

防火墙的选择需要考虑其安全性能、报警和事件处理能力等方面。

对于对网络安全性要求较高的网络系统，可以选择具有高级防火墙功能和入侵检测和防御能力的设备。

在选择服务器时，需要考虑其性能、可靠性、扩展性和数据存储能力等因素。

什么是系统集成
系统集成，是指通过结构化的综合布线系统和计算机网络技术，将各个分离的设备（如个人电脑）、功能和信息等集成到相互关联的、统一和协调的系统之中，使资源达到充分共享，实现集中、高效、便利的管理。

系统集成的本质就是优化的综合统筹设计，它所达到的目标是整体性能优良，即所有部件和成分合在一起后不但能工作，而且全系统是低成本的、高效率的、性能匀称的、可扩充性和可维护的系统。

系统集成包括计算机软件、硬件、操作系统技术、库技术、网络通讯技术等的集成，以及不同厂家产品选型、搭配的集成。

系统集成商的优劣是至关重要的，因为系统集成已经成为提供整体解决方案、提供整套设备、提供服务的代名词。

系统集成可以在纵向持续深化、横向不断整合的基础上，为客户在产品级上提供个技术标准匹配、技术接口完整、技术装备合理、工程造价经济的解决方案，所形成的系统应是先进的、开放的、资源共享的。

从广义上讲，系统集成包括人员的集成、组织机构的集成、设备的集成、系统软件的集成、应用软件的集成和管理方法的集成等多方面的工作。

从狭义上讲，系统集成就是系统平台的集成。

1.网络系统集成概述网络系统集成概述基本概念：以用户的网络需求和投资规模为出发点，综合计算机技术和网络通信技术，合理选择各种软硬件产品，通过网络集成商相关技术人员的集成设计、应用开发、安装组建、调试和培训、管理和维护等大量专业性工作和商务工作，使集成后的计算机网络系统具有良好的性能价格比，能够满足用户的实际需要，成为稳定可靠的计算机网络系统。

实施过程：商务、管理、技术三大活动行为人员包括：用户、系统集成商、产品厂商、供货商、应用软件开发商、施工队、工程监理等人员。

商务活动：合同的签定，设备的订购、合作协调、管理施工队、聘请工程监理管理活动：以集成商为中心，对网络系统集成全过程进行统一安排、监控、调配、实施的全过程。

技术活动：最重要、最关键的部分。

需求分析、建立网络逻辑模型、进行逻辑和物理网络的设计、选购机器设备、制定施工方案，完成网络系统的安装与调试，进行培训与维护网络系统集成的主要内容：（1）网络硬件的集成（2）网络软件的集成（3）数据和信息的集成（4）技术与管理的集成（5）个人与组织机构的集成网络系统集成的必要性网络系统集成技术较好地解决了节点之间信息不能共享、没有统一管理、整个系统性能低下的“信息孤岛”问题，真正地实现了系统的信息高度共享、通信联络通畅、彼此有机协调，达到系统整体效益最优的目标系统集成的优点（1）责任的单一性。

（2）用户需求能得到最大限度的满足。

（3）系统内部的一致性能得到最大限度的满足。

（4）系统集成商能保证用户得到最好的解决方案。

网络系统集成的发展：与计算机网络发展同步1\2\3\4\系统集成中的平台选择(1）网络平台: 由传输设备、交换设备、网络接入设备、网络互连设备、布线系统、网络操作系统、服务器和网络测试设备组成（2）服务平台: Internet服务、信息广播服务、信息点播服务、远程计算与事务处理、其他服务（3）用户平台（4）开发平台（5）数据库平台（6）应用平台（7）网络管理平台（8）安全平台（9）环境平台系统集成平台选择的基本原则系统平台选择应按照标准性与主流性、成熟性与先进性、实用性与经济性、易用性与可扩展性的原则进行。
