电流互感器伏安特性试验及数据分析(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电流互感器伏安特性试验及数据分析一、CT伏安特性试验概述CT伏安特性：是指在电流互感器一次侧开路的情况下，电流互感器二次侧励磁电流与电流互感器二次侧所加电压的关系曲线，实际上就是铁芯的磁化曲线，即该曲线在初始阶段表现为线性，当铁芯磁化饱和拐点出现时，该曲线表现为非线性。

试验的主要目的：一是检查新投产互感器的铁芯质量，留下CT原始实验数据；二是运行CT停运检验维护时（通常配合机组大修时进行）通过鉴别磁化曲线的饱和程度即拐点位置，以判断运行一定时期后互感器的绕组有无匝间短路等缺陷，以便及时发现设备缺陷，确保设备安全运行。

三是对差动保护CT 精度有要求的进行10%误差曲线校核。

二、原理接线（1）通常情况下电流互感器的电流加到额定值时，电压已达400V以上，用传统试验设备试验时，调压器无法将220V电源升到试验电压，必须使用一个升压变(其高压侧输出电流需大于电流互感器二次侧额定电流)升压，一个PT或万用表读取电压。

由于万用表可测最高交流电压为5000V，故可用它直接读取电压而无需另接PT。

（2）利用CT伏特性测试仪试验时，CT伏安特性测试仪一般电压可升至2500V，且具备数字电压、电流显示功能，部分测试仪具备数据处理功能,可直接打印出CT特性曲线。

三试验过程及注意事项（1）试验前，应将电流互感器二次绕组引线和CT接地线均应拆除，做好防止接地的可靠安全措施，即保证试验时CT各相别可靠独立于应用设备，否则可能造成设备的损坏。

（2）试验时，一次侧可靠开路，从CT二次侧施加电压，参考CT额定电流预先选取几个电流点，一般取10个电流点，即每10%额定电流为一个电流点，逐点读取记录或储存相应电压值、电流值,每个点必须从零开始升压升流,以消除互感器内的剩磁,保证测量数据的准确性。

互感器的特性试验方法互感器的特性试验方法与电力变压器的基本相同。

一、测量互感器绕组的直流电阻电压互感器一次绕组线径较细，易发生断线、短路或匝间击穿等故障，二次绕组因导线较粗很少发生这种状况，因而交接、大修时应测量电压互感器一次绕组的直流电阻。

各种类型的电压互感器一次绕组的直流电阻均在几百欧至几千欧之间，一般采纳直流电阻测试仪进行测量，测量结果应与制造厂或以前测得的数据无明显变化。

有时为了推断电流互感器一次绕组接头有无接触不良等现象，需要采纳压降法和双臂电桥等测量一次绕组的直流电阻；有时为了判别套管型电流互感器分接头的位置，也使用变压器直流电阻测试仪测量绕组的直流电阻。

二、极性试验电流互感器和电压互感器的极性很重要，极性推断错误会使计量仪表指示错误，更为严峻的是使带有方向性的继电爱护误动作。

互感器一、二次绕组间均为减极性。

极性试验方法与电力变压器相同，一般采纳直流法。

试验时留意电源应加在互感器一次测；测量仪表接在互感器二次侧。

三、变比试验《规程》规定要检查互感器各分接头的变比，并要求与铭牌相比没有显著差别。

1.电流互感器变比的检查检查电流互感器的变比，采纳与标注电流互感器相比较的方法。

其试验接线如图1-1所示。

图1-1 电流互感器变比检查试验接线图T1—单相调压器；T2—升流器；TAN—标准电流互感器；TAX—被试电流互感器试验时，将被试电流互感器与标准电流互感器一次测串联，二次侧各接一只0.5级电流表，用调压器和升流器供应一次侧一合适电流，当电流升至互感器的额定电流值时(或在30%～70%额定电流范围内多选几点)，同时记录两只电流表的读数，则被试电流互感器的实际变比为：K＝KNIN／I变比误差为△K＝[(K－KxN)／KxN]×100%以上式中KN、IN——标准电流互感器的变比和二次电流值；K、I——被试电流互感器的变比和二次电流值；KxN——被试电流互感器的额定变比。

试验时应留意，应将非被试电流互感器二次绕组短路，严防开路；应尽量选择使标准电流互感器与被试电流互感器变比相同，假如变比正确的话，其二次绕组电流表读数也应相同。

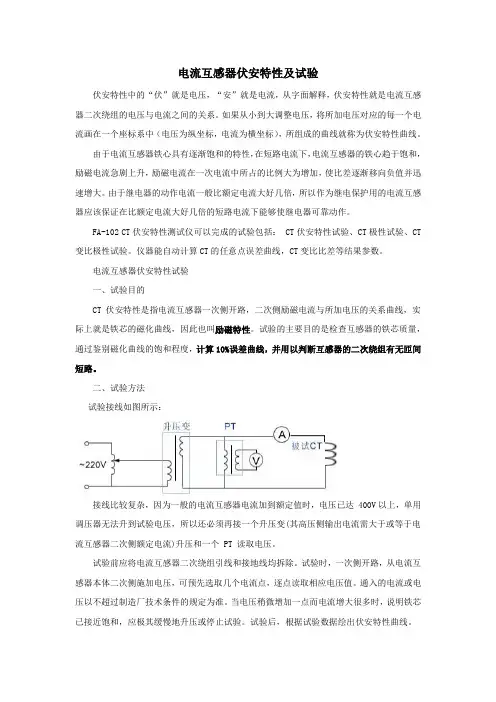

电流互感器伏安特性及试验伏安特性中的“伏”就是电压，“安”就是电流，从字面解释，伏安特性就是电流互感器二次绕组的电压与电流之间的关系。

如果从小到大调整电压，将所加电压对应的每一个电流画在一个座标系中（电压为纵坐标，电流为横坐标），所组成的曲线就称为伏安特性曲线。

由于电流互感器铁心具有逐渐饱和的特性，在短路电流下，电流互感器的铁心趋于饱和，励磁电流急剧上升，励磁电流在一次电流中所占的比例大为增加，使比差逐渐移向负值并迅速增大。

由于继电器的动作电流一般比额定电流大好几倍，所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作。

FA-102 CT伏安特性测试仪可以完成的试验包括： CT伏安特性试验、CT极性试验、CT 变比极性试验。

仪器能自动计算CT的任意点误差曲线，CT变比比差等结果参数。

电流互感器伏安特性试验一、试验目的CT 伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。

试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。

二、试验方法试验接线如图所示：接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达 400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个 PT 读取电压。

试验前应将电流互感器二次绕组引线和接地线均拆除。

试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。

通入的电流或电压以不超过制造厂技术条件的规定为准。

当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。

试验后，根据试验数据绘出伏安特性曲线。

三、注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。

电流互感器伏安特性试验与误差曲线详解王兰芳武汉市华英电力科技有限公司1 概述在电力系统中针对于保护用电流互感器最常见的试验项目是伏安特性试验，在很多地方电力部门还要求对保护用电流互感器绘制误差曲线，并将误差曲线数据上报至相关的管理部门。

伏安特性试验对应于国家标准和IEC标准的准确称呼是励磁特性试验，执行励磁特性试验的目的是获取电流互感器励磁特性曲线，并根据励磁特性曲线计算电流互感器的相关参数以判断电流互感器是否能达到要求。

误差曲线是根据励磁特性曲线和电流互感器二次线圈电阻计算而来的曲线，误差曲线建立了电流互感器最大允许误差和所连接二次负荷的关系，只要确保电流互感器所在系统的短路电流和所接二次负荷落在误差曲线的允许区间内，保护用电流互感器就能正常工作，否则电流互感器则可能发生磁饱和而失效2 励磁特性试验2．1 励磁曲线的定义图1 HYVA-405测量的电流互感器励磁特性曲线在不同的标准中，电流互感器励磁曲线的绘制要求也不同，在IEC60044-1/GB1208中励磁曲线的Y轴是电流互感器二次端电压有效值，X轴是电流互感器二次端电流有效值；在IEC60044-6/GB16847电流互感器励磁特性试验的Y轴是电流互感器二次电动势有效值，X轴是电流互感器的二次电流的峰值；在IEEE C57.13中电流互感器励磁特性试验的Y轴是电流互感器二次电动势有效值，X轴是电流互感器二次电流有效值取对数后的值。

因此针对不同标准的电流互感器，其励磁特性曲线的绘制方法也不同，由于我国的标准遵从与IEC 体系，因此针对我国的保护用电流互感器励磁特性曲线主要有IEC60044-1/GB1208和IEC60044-6.GB16847两种。

在完成励磁特性曲线后通常要计算励磁特性曲线的拐点电压，拐点电压反映的是电流互感器进入磁饱和区域的阈值，拐点电压以后电流互感器进入深度磁饱和状态，如果电流互感器运行时其二次端电压达到或超过拐点电压，则互感器进入磁饱和状态而失效。

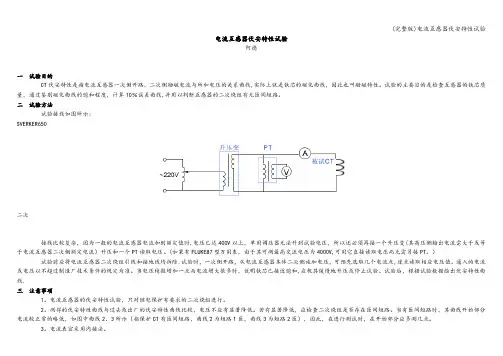

电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线,实际上就是铁芯的磁化曲线，因此也叫励磁特性。

试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10％误差曲线,并用以判断互感器的二次绕组有无匝间短路。

二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时,电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流）升压和一个PT读取电压。

(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V,可用它直接读取电压而无需另接PT。

）试验前应将电流互感器二次绕组引线和接地线均拆除.试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点,逐点读取相应电压值。

通入的电流或电压以不超过制造厂技术条件的规定为准。

当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和,应极其缓慢地升压或停止试验。

试验后，根据试验数据绘出伏安特性曲线.三注意事项1。

电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。

2。

测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。

若有显著降低，应检查二次绕组是否存在匝间短路。

当有匝间短路时，其曲线开始部分电流较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路，曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开始部分应多测几点。

3。

电流表宜采用内接法。

4。

为使测量准确，可先对电流互感器进行退磁,即先升至额定电流值，再降到0，然后逐点升压。

四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流(电压)量3。

电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时,可能由于试验设备欠缺、条件有限,需要用自耦变进行各种试验,此时一定切记将所加量的回路中的接地线断开或在自耦变后串接隔离变压器；否则,可能造成交流２２０Ｖ短路，损坏试验设备。

【最新整理，下载后即可编辑】电压电流互感器的常规试验方法一、电压、电流互感器的概述典型的互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。

电力系统常用的电压互感器，其一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V和100V/ 两种；而电力系统常用的电流互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、0.5A等。

1.电压互感器的原理电压互感器的原理与变压器相似，如图1.1所示。

一次绕组(高压绕组)和二次绕组(低压绕组)绕在同一个铁芯上，铁芯中的磁通为Ф。

根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为：图1.1 电压互感器原理2.电流互感器的原理在原理上也与变压器相似，如图1.2所示。

与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。

即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。

图1.2 电流互感器的原理3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV左右。

常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1 、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。

当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。

电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。

二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须电流互感器二次侧额定电流)升压和一个PT读取电压。

(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读试验前应将电流互感器二次绕组引线和接地线均拆除。

试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选或电压以不超过制造厂技术条件的规定为准。

当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。

2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。

若有显著降低，应检查二次绕组是否存在较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开3.电流表宜采用内接法。

4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。

四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。

原因解释可能碰到的错误接线方式：坛子岭变电站2B(1B)主变压器高压侧方向过流回路无电流2004年2月19日☐☐ 现象在坛子岭变电站2#主变压器（2B ）35kv 高压侧后备保护（SEL351A ）装置上，显示高压侧一次电流为0，但现场该变压器高压侧实际有20A 负荷。

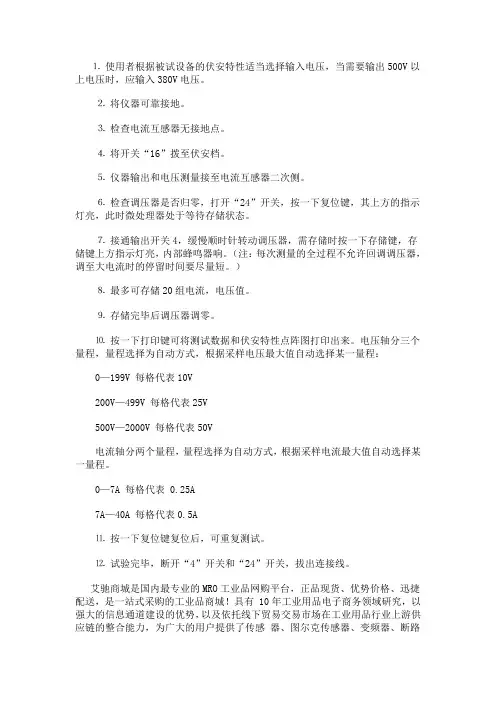

⒈使用者根据被试设备的伏安特性适当选择输入电压，当需要输出500V以上电压时，应输入380V电压。

⒉将仪器可靠接地。

⒊检查电流互感器无接地点。

⒋将开关“16”拨至伏安档。

⒌仪器输出和电压测量接至电流互感器二次侧。

⒍检查调压器是否归零，打开“24”开关，按一下复位键，其上方的指示灯亮，此时微处理器处于等待存储状态。

⒎接通输出开关4，缓慢顺时针转动调压器，需存储时按一下存储键，存储键上方指示灯亮，内部蜂鸣器响。

（注：每次测量的全过程不允许回调调压器，调至大电流时的停留时间要尽量短。

）⒏最多可存储20组电流，电压值。

⒐存储完毕后调压器调零。

⒑按一下打印键可将测试数据和伏安特性点阵图打印出来。

电压轴分三个量程，量程选择为自动方式，根据采样电压最大值自动选择某一量程：0—199V 每格代表10V200V—499V 每格代表25V500V—2000V 每格代表50V电流轴分两个量程，量程选择为自动方式，根据采样电流最大值自动选择某一量程。

0—7A 每格代表 0.25A7A—40A 每格代表0.5A⒒按一下复位键复位后，可重复测试。

⒓试验完毕，断开“4”开关和“24”开关，拔出连接线。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关互感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

电流互感器原理及特性试验一.电流互感器基本原理为保证电力系统的安全和经济运行,需要对电力系统及其中各电力设备的相关参数进行测量,以便对其进行必要的计量、监控和保护。

通常的测量和保护装置不能直接接到高电压大电流的电力回路上, 需将这些高电平的电力参数按比例变换成低电平的参数或信号,以供给测量仪器、仪表、继电保护和其他类似电器使用。

进行这种变换的变压器,通常称为互感器或仪用变压器。

互感器作为一种特殊的变压器,其特性与一般变压器有类似之处,但也有其特定的性能要求。

电流互感器(current transformer)简称CT,是将一次回路的大电流成正比的变换为二次小电流以供给测量仪器仪表继电保护及其他类似电器。

Z b,, 铁则（如10KV6～8个。

比,准的一次电流和二次电流。

电流互感器按其用途和性能特点可分为两大类:一类是测量用电流互感器,主要在电力系统正常运行时将相应电路的电流变换供给测量仪表积分仪表和其他类似电器,用于状态监视记录和电能计量等用途。

另一类是保护用互感器,主要在电力系统非正常运行和故障状态下,将相应电路的电流变换供给继电保护装置和其他类似电器,以便启动有关设备清除故障,也可实现故障监视和录波。

测量用和保护用两类电流互感器的工作范围和性能差别很大一般不能共用。

但可组装在一组电流互感器内,由不同的铁心和二次绕组分别实现测量和保护功能。

二 .电流互感器技术参数及意义实际一次电流Ip 实际一次电流方均根值（有效值）；额定一次电流Ipn 作为电流互感器性能基准的一次电流值，是长期连续正常运行一次电流值；国标 GB1208-1997规定标准值（以下简称标准值）：1012.5 15 20 25 30 40 50 60 75A以及它们十进制倍数或小数，一般 10-500kV电流互感器额定一次电流50-2500A, 用于100-600MW大型发电机10-20kV 出线侧的电流互感器一次电流可达到6000-25000A。

电流互感器伏安特性测试及其意义电流互感器(通常简称CT或TA)是电力系统常用的测量元件之一，在从400V以下的低压系统到10kV、35kV、110kV、220kV乃至750kV、1000kV级别的超高压、特高压电力系统中广泛采用，是可靠隔离高电压，并将一次回路的大电流转换为二次侧可供继电保护、二次仪表测量所需要的安全级别标准小电流所必需的设备之一。

其重要性不亚于电力变压器、高压断路器、避雷器、电压互感器等电力系统元件。

其二次电流通常有1A、5A两种规格。

一次电流可从通常的100A~5000A直到上万A的级别，通常400V以内的低压系统常用的电流互感器一次电流不超过3000A。

电流互感器的二次侧在运行时严禁开路，并需有一点可靠接地。

电流互感器的伏安特性(也称励磁特性)是电流互感器最重要的交接性试验之一，其与电流互感器的变比、角差、10%误差测试、一次和二次绕组直流电阻、工频耐压试验等项目同样列为GB50150-2016国标要求的必需试验项目。

为一典型的电流互感器的伏安特性曲线，可以看到曲线有明显的拐点，从数学角度看，拐点前后的斜率变化很明显。

电流互感器的伏安特性指的是互感器二次绕组的电压与电流之间的关系。

试验时在二次绕组施加交流电压，一次绕组开路，从小到大依次调整电压，记录所加电压对应的每一个电流值，并画在同一个直角座标系中，以电压为纵座标，电流为横座标，各点所连成的曲线称为伏安特性曲线(样条法或拟合法)。

试验时电压从零向上依次递升，以电流为基准，读取电压值，直至额定电流。

若对特性曲线有特殊要求而需要继续增加电流时，应迅速读数，以免二次绕组过热。

电流互感器励磁特性测试的目的有以下几点：1、检测电流互感器铁芯的磁性能：饱和点、饱和点之前的B-H线性程度，也可测试其磁滞回线；测量时，需要测出互感器励磁电压、电流的对应关系，以及饱和点(拐点)处的电压、电流值。

下图所示为电流互感器铁芯的磁滞回线曲线：2、伏安特性是检测CT饱和点的试验，对于继电保护专用的CT，在电网短路故障状态下的大电流极限状态下工作时，对其线性输出有较高要求，要求其尽量延后饱和；而测量绕组或计量绕组就不需要考虑大电流情形下的工作条件，只需在额定电流范围附近(额定电流1.2倍以内)，输出精度满足需要即可。

电流互感器伏安特性试验及数据分析一、CT伏安特性试验概述CT伏安特性：是指在电流互感器一次侧开路的情况下，电流互感器二次侧励磁电流与电流互感器二次侧所加电压的关系曲线，实际上就是铁芯的磁化曲线，即该曲线在初始阶段表现为线性，当铁芯磁化饱和拐点出现时，该曲线表现为非线性。

试验的主要目的：一是检查新投产互感器的铁芯质量，留下CT原始实验数据；二是运行CT停运检验维护时（通常配合机组大修时进行）通过鉴别磁化曲线的饱和程度即拐点位置，以判断运行一定时期后互感器的绕组有无匝间短路等缺陷，以便及时发现设备缺陷，确保设备安全运行。

三是对差动保护CT 精度有要求的进行10%误差曲线校核。

二、原理接线（1）通常情况下电流互感器的电流加到额定值时，电压已达400V以上，用传统试验设备试验时，调压器无法将220V电源升到试验电压，必须使用一个升压变(其高压侧输出电流需大于电流互感器二次侧额定电流)升压，一个PT或万用表读取电压。

由于万用表可测最高交流电压为5000V，故可用它直接读取电压而无需另接PT。

（2）利用CT伏特性测试仪试验时，CT伏安特性测试仪一般电压可升至2500V，且具备数字电压、电流显示功能，部分测试仪具备数据处理功能,可直接打印出CT特性曲线。

三试验过程及注意事项（1）试验前，应将电流互感器二次绕组引线和CT接地线均应拆除，做好防止接地的可靠安全措施，即保证试验时CT各相别可靠独立于应用设备，否则可能造成设备的损坏。

（2）试验时，一次侧可靠开路，从CT二次侧施加电压，参考CT额定电流预先选取几个电流点，一般取10个电流点，即每10%额定电流为一个电流点，逐点读取记录或储存相应电压值、电流值,每个点必须从零开始升压升流,以消除互感器内的剩磁,保证测量数据的准确性。

（3）通入的电流或电压以不超过制造厂技术条件的规定为准，电压应不得高于CT匝间绝缘要求电压。

当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验，该点即为拐点电压。

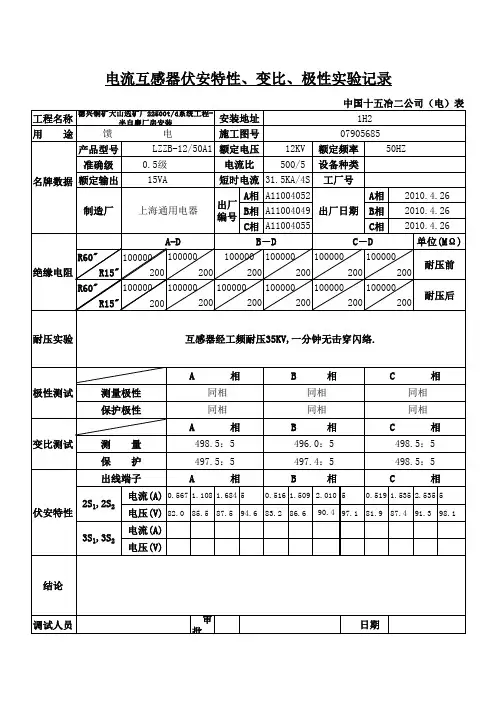

产品型号：额定电压：额定变比：级次组合：额定频率：极性：安装类别：出厂编号：出厂日期：盘柜编号：盘柜名称：
结论：
实验人员：审核：
产品型号：LZZBJ9-10A 额定电压：10KV
额定变比：1000/1A 级次组合：0.5/10P10/10P10
额定频率：50HZ 极性：减
安装类别：户内出厂编号：A:52623/B:52609/C:52607 出厂日期：A:05-3-30/B:05-3-30/C:05-3-30 盘柜编号：303 AH2
盘柜名称：
结论：
备注：电流互感器1-4项实验内容中有任何一项不合格结论均为不合格，零序互感器实验内容中任何一项不合格结论为不合格。

“□”中打钩表示合格。

实验人员：审核：
使用单位：华兴华工日期：
产品型号：LZZBJ9-10A 额定电压：10KV
额定变比：50/1A 级次组合：0.5/10P10
额定频率：50HZ 极性：减
安装类别：户内出厂编号：A:52596/B:52601
出厂日期：A:05-3-26/B:05-3-29 盘柜编号：303 AH4
盘柜名称：
结论：
备注：电流互感器1-4项实验内容中有任何一项不合格结论均为不合格，零序互感器实验内容中任何一项不合格结论为不合格。

“□”中打钩表示合格。

实验人员：审核：。
