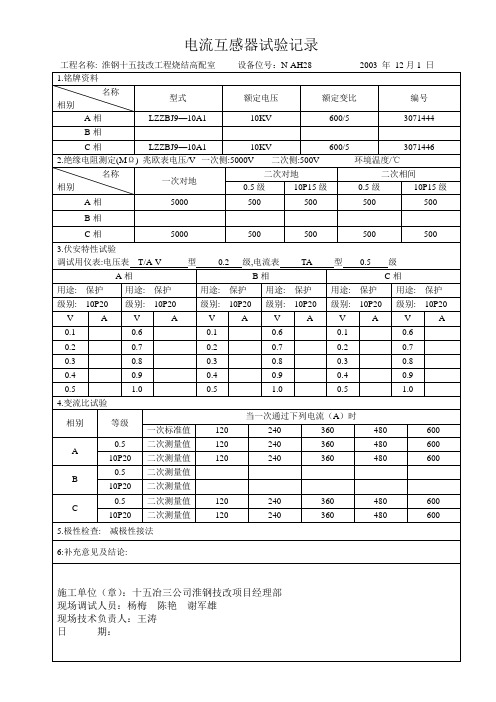

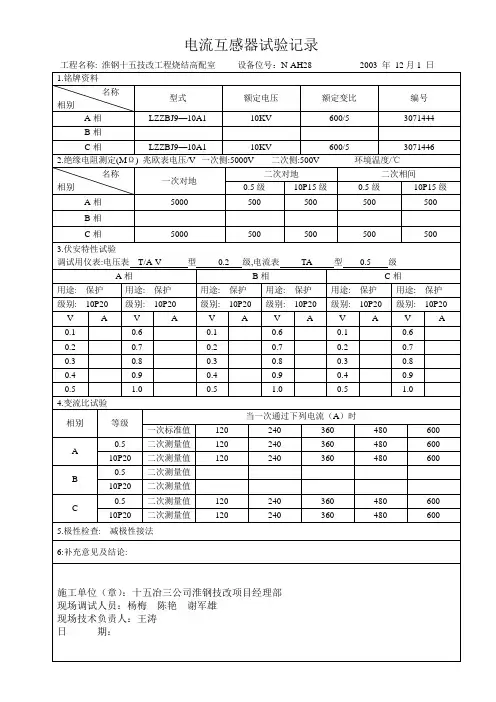

电流互感器伏安特性、变比、极性实验记录

浅谈电流互感器TPY级变比及伏安特性试验方法作者：刘广瑞来源：《中国化工贸易·中旬刊》2017年第07期摘要：本文对电流互感器TPY级变比及伏安特性试验法进一步探索，阐述了电流互感器TPY级的具体的电流法和电压法特点，两种方法影响影响测试准确度的因素以及对测试结果的分析判断。

关键词：电流互感器TPY级；变比；伏安特殊性试验；探索此次介绍电流互感器TPY级的变比及伏安特性，一般用在高电压大电流的电网设备中。

属于电流互感器的保护级别。

这是本人在工作中所遇到的一些问题及解决的方法，希望同行们在工作中作为参考。

首先看一下，电流互感器工作原理：电流互感器工作原理大致与变压器相同，不同的是变压器铁心内的交变主磁通是由一次线圈两端交流电压所产生，而电流互感器铁心内的交变主磁通是由一次线圈内电流所产生，一次主磁通在二次线圈中感应出二次电势而产生二次电流，决定电流互感器变比的是一次线圈匝数与二次线圈匝数之比，影响电流互感器变比误差的主要原因有：①电流的大小，比差和角差随二次电流减小而增大；②二次负荷的大小，比差和角差随二次负荷减小而减小；③二次负荷功率因数，随着二次负荷功率因数的增大，比差减小而角差增大；④电源频率的影响；⑤其它因素。

电流互感器内部参数也可能引起变比误差，如二次线圈内阻抗、铁心截面、铁心材料、二次线圈匝数等，但这是由设计和制造决定的。

电流法做变比，是基本模拟电流互感器实际运行（仅是二次负荷的大小有差别），从原理上讲是一种无可挑剔的试验方法，同时能保证一定的准确度，也可以说是一种容易理解的试验方法。

但是随着系统容量增加，电流互感器电流越来越大，可达数万安培。

现场加电流至数百安培已有困难，数千安培或数万安培几乎不可能。

降低一些试验电流对减小试验容量没有多大意义，降低太多则电流互感器误差骤增。

用电压法做变比越来越被人们所认可，具体的方法如下电压法试验原理电压法检查电流互感器变比试验接线图如图1所示。

试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:目录10kV电容器951电流互感器试验报告 (1)10kV电容器951断路器试验报告 (2)10kV电容器951开关柜避雷器试验报告 (3)10kV电容器951零序电流互感器试验报告 (4)10kV电容器952电流互感器试验报告 (5)10kV电容器952断路器试验报告 (6)10kV电容器952开关柜避雷器试验报告 (7)10kV电容器952零序电流互感器试验报告 (8)10kV城厂线953电流互感器试验报告 (9)10kV城厂线953断路器试验报告 (10)10kV城厂线953开关柜避雷器试验报告 (11)10kV城厂线953零序电流互感器试验报告 (12)10kV城花线954电流互感器试验报告 (13)10kV城花线954断路器试验报告 (14)10kV城花线954开关柜避雷器试验报告 (15)10kV城花线954零序电流互感器试验报告 (16)10kV城峡线955电流互感器试验报告 (17)10kV城峡线955断路器试验报告 (18)10kV城峡线955开关柜避雷器试验报告 (19)10kV城峡线955零序电流互感器试验报告 (20)10kV城愉线956电流互感器试验报告 (21)10kV城愉线956断路器试验报告 (22)10kV城愉线956开关柜避雷器试验报告 (23)10kV城愉线956零序电流互感器试验报告 (24)10kV城石线957电流互感器试验报告 (25)10kV城石线957断路器试验报告 (26)10kV城石线957开关柜避雷器试验报告 (27)10kV城石线957零序电流互感器试验报告 (28)10kV城水线958电流互感器试验报告 (29)10kV城水线958断路器试验报告 (30)10kV城水线958开关柜避雷器试验报告 (31)10kV城水线958零序电流互感器试验报告 (32)10kV 1MPT试验报告 (33)10kV 1MPT开关柜避雷器试验报告 (34)。

(试验日期：2018年06月21日)一、铭牌数据安装地点：10kV AH2/光伏进线一柜二、变比、极性测试天气：晴温度：31℃湿度：45 %三、励磁特性试验四、绝缘电阻使用仪器：5585、JTJS-Ⅱ、ZC11D-5 AD29IZ经以上各项试验,确认合格。

试验人员：(试验日期：2018年06月21日)一、铭牌数据安装地点：10kV AH3/光伏进线二柜二、变比、极性测试天气：晴温度：31℃湿度：45 %三、励磁特性试验四、绝缘电阻使用仪器：5585、JTJS-Ⅱ、ZC11D-5 AD29IZ经以上各项试验,确认合格。

试验人员：(试验日期：2018年06月21日)一、铭牌数据安装地点：10kV AH4/无功补偿出线柜二、变比、极性测试天气：晴温度：31℃湿度：45 %三、励磁特性试验四、绝缘电阻使用仪器：5585、JTJS-Ⅱ、ZC11D-5 AD29IZ经以上各项试验,确认合格。

试验人员：(试验日期：2018年06月21日)一、铭牌数据安装地点：10kV AH6/计量柜二、变比、极性测试天气：晴温度：31℃湿度：45 %三、励磁特性试验四、绝缘电阻使用仪器：5585、JTJS-Ⅱ、ZC11D-5 AD29IZ经以上各项试验,确认合格。

试验人员：(试验日期：2018年06月21日)一、铭牌数据安装地点：10kV AH7/出线柜二、变比、极性测试天气：晴温度：31℃湿度：45 %三、励磁特性试验四、绝缘电阻使用仪器：5585、JTJS-Ⅱ、ZC11D-5 AD29IZ经以上各项试验,确认合格。

试验人员：。

电流互感器试验记录〈一〉安装位置：10kVⅡ段配电室#4电容器柜内 2008年08月01日一、铭牌参数：型号：LZZQB8-10D 变比：2×400/1 准确级：0.2/0.5/10P30 二次负荷：15/15/15 VA 生产厂家：江苏靖江互感器厂出厂日期：2008年04月六、V-I特性测试：见附页。

八、试验仪器：FA-102型CT伏安特性及变比极性综合测试（070801）、JDC-1型绝缘电阻测试仪、TCB-10/0.22交流耐压操作台(0847)、（JZ）-10/50轻型高压试验变压器(7751)、DT-9205万用表。

九、结论：试验人员: 试验负责人: 审核:电流互感器试验记录〈一〉安装位置：10kVⅡ段配电室#3电容器柜内 2008年08月01日一、铭牌参数：型号：LZZQB8-10D 变比：2×400/1 准确级：0.2/0.5/10P30 二次负荷：15/15/15 VA 生产厂家：江苏靖江互感器厂出厂日期：2008年04月六、V-I特性测试：见附页。

八、试验仪器：FA-102型CT伏安特性及变比极性综合测试（070801）、JDC-1型绝缘电阻测试仪、TCB-10/0.22交流耐压操作台(0847)、（JZ）-10/50轻型高压试验变压器(7751)、DT-9205万用表。

九、结论：试验人员: 试验负责人: 审核:电流互感器试验记录〈一〉安装位置：10kVⅡ段配电室#16馈线柜内 2008年08月01日一、铭牌参数：型号：LZZQB8-10D 变比：2×400/1 准确级：0.2/0.5/10P30 二次负荷：15/15/15 VA 生产厂家：江苏靖江互感器厂出厂日期：2008年04月六、V-I特性测试：见附页。

八、试验仪器：FA-102型CT伏安特性及变比极性综合测试（070801）、JDC-1型绝缘电阻测试仪、TCB-10/0.22交流耐压操作台(0847)、（JZ）-10/50轻型高压试验变压器(7751)、DT-9205万用表。

电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。

试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。

二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压。

(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读取电压而无需另接PT。

)试验前应将电流互感器二次绕组引线和接地线均拆除。

试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。

通入的电流或电压以不超过制造厂技术条件的规定为准。

当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。

试验后，根据试验数据绘出伏安特性曲线。

三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。

2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。

若有显著降低，应检查二次绕组是否存在匝间短路。

当有匝间短路时，其曲线开始部分电流较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开始部分应多测几点。

3.电流表宜采用内接法。

4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。

四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量的回路中的接地线断开或在自耦变后串接隔离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。

任务一电流互感器变比和极性试验一、工作目的检查各相应接头的电压比与设备铭牌值相比，不应有显著差别，且极性为负二、工作对象电流互感器电流互感器一次、二次绕组变比和极性三、知识准备见第二篇第八章互感器特性试验四、工作器材准备标示牌若干，温湿度计，警示灯，试验仪器为互感器综合测试仪（HQ6638E+）一台、铜导线若干、放电棒一个，绝缘梯五、工作危险点分析见第一篇第二章通用危险点六、工作接线图见下图，本电流互感器二次有5个绕组，此图简略用a、x表示二次各绕组。

七、工作步骤（1）填写工作票，编写作业控制卡、质量控制卡，办理工作许可手续；（2）明确工作内容、人员分工、带电部位和现场安全措施，进行危险点告知，并履行确认手续后开工；（3）设置围栏，向外悬挂“止步，高压危险”标识牌，打开高压警示灯，摆放温湿度计；（4）保证本体接地良好，对设备充分放电，抄录被试品的铭牌参数；（5）检查设备外观(有无漏油，瓷套有无裂痕等)；（6）布置仪器和试验接线，仪器放在绝缘垫前，将导线布局好，不能缠绕交错；（7）先将仪器接地，注意先接接地端，再接仪器端；（8）再将互感器一次绕组L1、L2接粗线，二次绕组1K1、1K2接细线（L1、K1分别接红线，尾端L2、K2接黑色测试线），注意先接仪器端后接设备端，再将二次其余绕组短路接地；（9）检查试验接线，确认无误后，取下放电棒，拉上围栏，准备加压；（10）开仪器开关，设定参数；（11）开始加压并呼唱，随时警戒异常现象发生；（12）验结束后，先断开试验电源，然后对试品充分放电，拆线，收线，整理仪器并清理现场。

八、工作标准1.《输变电设备状态检修试验规程Q/GDW168-2008》对核心部件或整体进行解体性检修之后或需要确认电流比时进行本项目。

在5%~10%额定电流范围内，从一次侧注入任一电流值，测量二次侧电流，校核电流比。

2.《电气装置安装工程电气设备交接试验标准GB50150-2006》项目周期要求说明各分接头的变比检查1）大修后2）必要时与铭牌标志相符更换绕组后应测量比值差和相位差九、综合分析方法及注意事项1.注意事项（1）试验前对每个人员进行危险点告知，交待安全措施和技术措施，并确定每个人员都已知晓。

电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。

二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须电流互感器二次侧额定电流)升压和一个PT读取电压。

(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读试验前应将电流互感器二次绕组引线和接地线均拆除。

试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选或电压以不超过制造厂技术条件的规定为准。

当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。

2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。

若有显著降低，应检查二次绕组是否存在较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开3.电流表宜采用内接法。

4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。

四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。

原因解释可能碰到的错误接线方式：坛子岭变电站2B(1B)主变压器高压侧方向过流回路无电流2004年2月19日☐☐ 现象在坛子岭变电站2#主变压器（2B ）35kv 高压侧后备保护（SEL351A ）装置上，显示高压侧一次电流为0，但现场该变压器高压侧实际有20A 负荷。

互感器极性和变比试验
变压器和互感器的一次、二次侧都是交流，所以并无绝对极性，但有相对极性。

测试互感器的极性很重要，因为极性判断错误会导致接线错误，进而使计量仪表指示错误，更为严重的使带有方向性的继电保护误动作。

测量变比可以检查互感器一次、二次关系的正确性，给继电保护正确动作、保护定值计算提供依据。

进行互感器的联结组别和极性试验时，检查出的联结组别和极性必须与铭牌标记及外壳上的端子符号相符。

例如：一台型号为LCWB-110的电流互感器，其铭牌数据如下：
一次额定电流为2×300/5A，额定电压为110KV。

二次标记：S1—S2，300/5；S1—S3，600/5.。

在交接试验中，连同二次引线在“端子箱”处测量变比、极性，当测试到4S1—4S2，变比120；4S1—4S3，变比60。

其极性为“加”与铭牌值相比较，不相符，而其余二次绕组都与铭牌值相符。

经检查发现，电流互感器的二次端子与“端子箱”所连接的二次引线，连接错误，将二次引线重新连接在“端子箱”处，再次进行测量4S1—4S2、4S1—4S3变比、极性均与铭牌值相符。

测试互感器的极性和变比的方法哟直流法、比较法和自动变比测试仪法。

目
前现场常用的是DCBC-S 全自动变比组别测试仪来测量。

35kV电压互感器试验+35kV电流互感器试验报告检测试验报告工程名称：35kV变电站工程项目名称：35kV电压互感器试验检验时间：2016年06月19日报告编号：报告编写/日期：报告审核/日期：报告批准/日期：检测试验报告检测试验日期：2016年6月19日报告编号：001样品名称：35kV母线电压互感器样品安装位置：35kV区域一、铭牌：产品型号额定频率端子标法准确级容量(VA)二、极性：减极性。

三、变比：温度：32℃湿度：60%相别JDZX6-35W50Hz1a 1n2a 2nda dn3P级100额定电压比制造厂家相别编号出产日期大连中原泰克电气AB2016年1月C.2级0.5级5050ABC1a1n实测变比偏差（%）-0.09 2a2n-0.10dadn-0.141a1n-0.112a2n-0.13dadn-0.141a1n-0.122a2n-0.12dadn-0.13349.........54四、直流电阻：温度：32℃湿度：60% 项目一次(Ω)二次(Ω)二次(Ω)二次(Ω)5、励磁特征：A电流(mA)242.6581.8六、绝缘电阻及交流耐压：温度：32℃湿度：60% 项目相别A相(MΩ)1660640B相(MΩ)1650650C相(MΩ)1640630耐压（kV）762时间(Min)11电压（V）57.7109.6电流(mA) 242.8 581.9B电压（V）57.7 109.6电流(mA) 242.5 580.7C电压（V）57.7 109.61a1n2a2n dadnA3350.0730.0970.153B3360.0740.0980.152C3360.0750.0980.152一次对二次及地二次对一次及地检测试验报告检测试验日期：2016年6月19日报告编号：002七、结论判断：被检电压互感器以上实验工程参照GB－2006《电气装备交代实验尺度》结论判别中的工程请求举行，所检测工程及成效均能满意《电气装备交代实验尺度》中的手艺请求及厂家供给的检测尺度，断定以上实验工程及格。

产品型号：额定电压：额定变比：级次组合：额定频率：极性：安装类别：出厂编号：出厂日期：盘柜编号：盘柜名称：
结论：
实验人员：审核：
产品型号：LZZBJ9-10A 额定电压：10KV
额定变比：1000/1A 级次组合：0.5/10P10/10P10
额定频率：50HZ 极性：减
安装类别：户内出厂编号：A:52623/B:52609/C:52607 出厂日期：A:05-3-30/B:05-3-30/C:05-3-30 盘柜编号：303 AH2
盘柜名称：
结论：
备注：电流互感器1-4项实验内容中有任何一项不合格结论均为不合格，零序互感器实验内容中任何一项不合格结论为不合格。

“□”中打钩表示合格。

实验人员：审核：
使用单位：华兴华工日期：
产品型号：LZZBJ9-10A 额定电压：10KV
额定变比：50/1A 级次组合：0.5/10P10
额定频率：50HZ 极性：减
安装类别：户内出厂编号：A:52596/B:52601
出厂日期：A:05-3-26/B:05-3-29 盘柜编号：303 AH4
盘柜名称：
结论：
备注：电流互感器1-4项实验内容中有任何一项不合格结论均为不合格，零序互感器实验内容中任何一项不合格结论为不合格。

“□”中打钩表示合格。

实验人员：审核：。

电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。

试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。

二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压。

(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读取电压而无需另接PT。

)试验前应将电流互感器二次绕组引线和接地线均拆除。

试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。

通入的电流或电压以不超过制造厂技术条件的规定为准。

当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。

试验后，根据试验数据绘出伏安特性曲线。

三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。

2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。

若有显著降低，应检查二次绕组是否存在匝间短路。

当有匝间短路时，其曲线开始部分电流较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开始部分应多测几点。

3.电流表宜采用内接法。

4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。

四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量的回路中的接地线断开或在自耦变后串接隔离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。

第一章 概 述产品简介伏安特性、变比、极性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比较高的多功能试验仪器。

本仪器采用基于SOPC技术的高性能CPU作为核心处理单元，数据采集采用高精度16位A/D转换器，内置微型打印机可打印测试数据和曲线，测试数据还可以通过USB或串口输出，一人操作即可完成全部测试工作，操作简便。

机箱采用计算机辅助设计，箱体铝制喷塑处理，抗电磁干扰能力强，坚固耐用，外观新颖。

整机重量轻，便于移动，还注重了产品的人性化设计，是精心设计的测试仪器。

本款伏安特性变比极性测试仪具有以下技术特点：1．自动测试仅需设定最高测试电压、最大电流和步长，装置将自动从零逐步升压，自动地将伏安特性曲线测试、描绘、显示，无需人工手动调压、记录、整理、描曲线等繁琐劳动。

快捷、简单、方便。

无需专门培训，易操作。

2．功能全面可测试保护CT伏安特性、5％和10％误差曲线、变比、极性。

3．安全性高全微机化装置，参数设定好后完全不需人工接触而全自动进行测试。

测试人员远离高压电路，从而确保测试人员安全，可靠性高。

4．使用方便⑴操作简单方便, 采用先进的一键飞梭进行操作。

取消面板按键、开关、控制旋钮等各种常规控件。

⑵ 配有RS232通信接口和USB接口，可以联接电脑进行操作。

单机操作的数据可以保存，也可上传至电脑或U盘保存，在其它计算机上显示、打印。

⑶ 本机自带大容量存储器至少可保持45组测试数据，也可通过USB接口连接存储器对多组测试数据进行存储以备日后查询处理。

⑷ 自带大屏幕LCD、全汉化图形界面,测试时直接显示伏安曲线图，清晰，直观。

系统自带打印机，可随时打印伏安特性曲线及测试数据。

5．输出容量大伏安特性试验输出电压为0～2000V，电流为0～20A，可用于做500KV等级1A电流互感器的伏安特性试验；变比测试最大电流高达800A。
