【精】建筑通风及防排烟设计

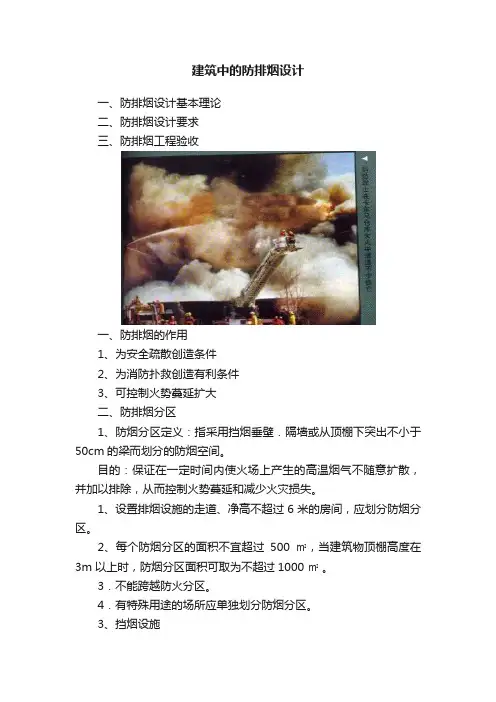

建筑中的防排烟设计一、防排烟设计基本理论二、防排烟设计要求三、防排烟工程验收一、防排烟的作用1、为安全疏散创造条件2、为消防扑救创造有利条件3、可控制火势蔓延扩大二、防排烟分区1、防烟分区定义：指采用挡烟垂壁．隔墙或从顶棚下突出不小于50cm的梁而划分的防烟空间。

目的：保证在一定时间内使火场上产生的高温烟气不随意扩散，并加以排除，从而控制火势蔓延和减少火灾损失。

1、设置排烟设施的走道、净高不超过6米的房间，应划分防烟分区。

2、每个防烟分区的面积不宜超过500㎡，当建筑物顶棚高度在3m以上时，防烟分区面积可取为不超过1000 ㎡。

3．不能跨越防火分区。

4．有特殊用途的场所应单独划分防烟分区。

3、挡烟设施（1）挡烟垂壁：用不燃材料制成的，从顶棚下垂不小于500 mm 的固定式或活动式挡烟设施。

固定式或活动式；采用不燃材料制作；活动式的应具有联动能力；下端距地面高度应大于1.8m 。

（2）挡烟隔墙（3）挡烟梁：高度大于50cm的梁说明：顶棚为不燃材料，挡烟垂壁紧贴顶棚；顶棚为非燃烧材料，要穿过顶棚平面，紧贴非燃烧体楼板，完全隔断。

三、防排烟方式1、防烟方式：（1）非燃化防烟（2）密闭防烟（3）阻碍防烟（4）正压送风防烟2、排烟方式（1）自然排烟（2）机械排烟四、设置场所（高规）1、除建筑高度超过50m的一类公共建筑和建筑高度超过100米的居住建筑外，靠外墙的防烟楼梯间及其前室，宜采用自然排烟方式。

2、一类高层建筑和建筑高度超过32m的二类高层建筑的下列部位，应设置机械排烟设施：（1）长度超过20m的内走道，或有直接自然通风，长度超过60m的内走道。

（2）面积超过100㎡，且经常有人停留或可燃物较多的地上无窗房间或设固定窗的房间。

（3）不具备自然排烟条件或净高超过12m的中庭。

（4）经常有人停留或可燃物较多的地下室。

高层民用建筑防烟排烟设计在城市的天际线上，高层民用建筑如同一座座挺拔的巨人。

然而，在这些宏伟建筑的背后，防烟排烟设计是保障人们生命安全的重要环节。

高层民用建筑的特点决定了其在火灾发生时面临着独特的挑战。

高度的增加使得烟雾和热气的扩散更加复杂，人员疏散也变得更加困难。

因此，科学合理的防烟排烟设计至关重要。

首先，我们来了解一下防烟系统的设计。

防烟系统的主要目的是防止烟雾侵入疏散通道和避难区域，为人员的安全疏散创造有利条件。

常见的防烟方式包括机械加压送风系统和自然通风系统。

机械加压送风系统通常用于不具备自然通风条件的楼梯间、前室等部位。

在设计时，需要根据建筑的高度、面积、人员数量等因素，精确计算送风量和送风压力，以确保烟雾不会进入这些区域。

同时，要合理设置送风口的位置和数量，保证送风的均匀性。

自然通风系统则利用建筑的自然开口，如窗户、阳台等实现通风防烟。

在设计中，要考虑开口的面积、位置和朝向，以及建筑物周围的环境因素，如风压等，以确保自然通风的效果。

接下来是排烟系统的设计。

排烟系统的作用是将火灾产生的烟雾及时排出建筑物，降低烟雾浓度，提高能见度，为人员疏散和消防救援争取时间。

机械排烟系统是高层民用建筑中常用的排烟方式之一。

其设计要点包括确定排烟量、排烟口的位置和尺寸、排烟风机的选型等。

排烟量的计算需要综合考虑建筑物的面积、高度、火灾类型等因素。

排烟口应设置在烟雾聚集的区域，并且要与防烟分区相配合，避免烟雾的无序扩散。

自然排烟系统则是通过可开启的外窗、阳台等实现排烟。

在设计时，同样要考虑窗户的面积、开启方式和位置等因素。

在防烟排烟设计中，还需要注意系统的控制和联动。

例如，当火灾探测器报警时，防烟排烟系统应能自动启动，并且要与消防报警系统、消防电梯、疏散指示系统等协同工作，形成一个完整的消防安全体系。

此外，风道的设计也是不可忽视的环节。

风道应具备良好的密封性和耐火性能，以防止烟雾泄漏和火势蔓延。

同时，风道的布局要简洁合理，减少阻力，提高系统的运行效率。

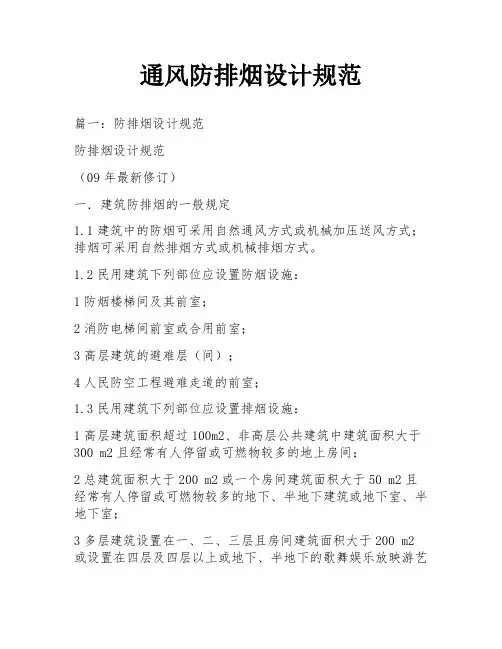

通风防排烟设计规范篇一：防排烟设计规范防排烟设计规范（09年最新修订）一．建筑防排烟的一般规定1.1建筑中的防烟可采用自然通风方式或机械加压送风方式；排烟可采用自然排烟方式或机械排烟方式。

1.2民用建筑下列部位应设置防烟设施：1防烟楼梯间及其前室；2消防电梯间前室或合用前室；3高层建筑的避难层（间）；4人民防空工程避难走道的前室；1.3民用建筑下列部位应设置排烟设施：1高层建筑面积超过100m2、非高层公共建筑中建筑面积大于300 m2且经常有人停留或可燃物较多的地上房间；2总建筑面积大于200 m2或一个房间建筑面积大于50 m2且经常有人停留或可燃物较多的地下、半地下建筑或地下室、半地下室；3多层建筑设置在一、二、三层且房间建筑面积大于200 m2或设置在四层及四层以上或地下、半地下的歌舞娱乐放映游艺场所；高层建筑内设置在首层或二、三层以及设置在地下一层的歌舞娱乐放映游艺场所；4长度超过20m的疏散走道；多层建筑中的公寓、通廊式居住建筑长度大于40m的地上疏散走道；5中庭；6非高层民用建筑及高度大于24m的单层公共建筑中，建筑占地面积大于1000 m2的地上丙类仓库；7汽车库。

1.4防烟与排烟系统中的管道、风口及阀门等必须采用不燃材料制作，且风道不宜采用土建风道；当防排烟系统采用金属管道时，其钢板厚度按《通风与空调工程施工质量验收规范（GB50243-2002）》高压系统选用。

1.5机械加压送风系统、排烟系统和补风系统的风速应符合下列规定：1采用金属管道时，不宜大于20m/s；2采用内表面光滑的混凝土等非金属管道时，不宜大于15m/s；3机械加压送风口不宜大于7m/s；排烟口不宜大于10m/s；机械补风口不宜大于10m/s，公共聚集场所不宜大于5m/s；自然补风口不宜大于3m/s。

1.6加压送风机、排烟风机和用于排烟补风的送风机宜设置在通风机房或室外屋面上。

风机房应采用耐火极限不低于2.0h 的隔墙和1.5h的楼板及甲级防火门与其他部位隔开。

建筑防烟、排烟系统设计高层建筑和地下建筑发生火灾时，烟气的危害很严重。

为了及时排除有害烟气，确保建筑物内人员顺利疏散、安全避难，为火灾扑救创造有利条件，在一些高层建筑和地下建筑内设臵防烟、排烟设施是十分重要的。

第一节高层建筑防烟、排烟设施分类及设臵范围一、防烟、排烟设施分类《高层民用建筑设计防火规范》（GB5004-95）中规定：高层建筑的防烟设施应分为机械加压送风的防烟设施和可开启外窗的自然排烟设施。

8.1.1高层建筑的排烟设施应分为机械排烟设施和可开启外窗的自然排烟设施。

8.1.2二、防烟、排烟设施的设臵范围需要设臵防烟、排烟设施的部位如下：1、一类高层建筑和建筑高度超过32m 的二类高层建筑的下列部位应设排烟设施： 8.1.3（1）长度超过20m的内走道；（2）面积超过100m2，且经常有人停留或可燃物较多的房间；（3）高层建筑的中庭和经常有人停留或可燃物较多的地下室。

2、除建筑高度超过50m 的一类公共建筑和建筑高度超过100m的居住建筑外，靠外墙的防烟楼梯间及其前室，消防电梯前室和合用前室，宜采用自然排烟方式。

8.2.13、一类高层建筑和建筑高度超过32m的二类高层建筑的下列部位，应设臵机械排烟设施： 8.4.1（1）无直接自然通风，且长度超过20m 的内走道或虽有直接自然通风，但长度超过60m 的内走道；（2）面积超过100 m2，且经常有人停留或可燃物较多的地上无窗房间或设固定窗的房间；（3）不具备自然排烟条件或净空高度超过12m的中庭；（4）除利用窗井等开窗进行自然排烟的房间外，各房间总面积超过200 m2或一个房间面积超过50 m2，且经常有人停留或可燃物较多的地下室。

4、下列部位应设臵独立的机械加压送风的防烟设施：8.3.1 （1）不具备自然排烟条件的防烟楼梯间及其前室，消防电梯前室或合用前室；（2）采用自然排烟措施的防烟楼梯间，其不具备自然排烟条件的前室；（3）封闭避难层（间）。

高层建筑防烟、排烟工程设计1. 简介高层建筑是指结构高度大于45米或超过3层的建筑物，由于其高度较大，一旦发生火灾，烟雾扩散速度快，对人员的生命与财产安全造成极大威胁。

因此，在高层建筑的设计中，防烟、排烟工程的合理设计是至关重要的。

本文将针对高层建筑防烟、排烟工程设计进行探讨，包括设计原则、设计要点、设备选择等方面，旨在为相关从业人员提供一定的指导和参考。

2. 设计原则高层建筑防烟、排烟工程设计应遵循以下原则：2.1 安全性原则高层建筑防烟、排烟工程设计的首要原则是确保人员的生命安全。

设计应考虑到火灾可能带来的烟雾对人员造成的威胁，并采取相应的措施来减少烟雾对人员的伤害。

2.2 经济性原则高层建筑防烟、排烟工程设计要考虑到经济性，力求在不牺牲安全性的前提下，以合理的成本实现设计目标。

设计过程中应充分考虑设备及材料的采购成本、维护费用等因素。

2.3 实用性原则高层建筑防烟、排烟工程设计应具有实际可操作性，设计方案应易于操作、维护和管理。

同时，设计应考虑到后期维护和改造的便利性，以增加系统的可持续性。

3. 设计要点高层建筑防烟、排烟工程设计的要点如下：3.1 防烟设备选择防烟设备的选择直接影响到防烟效果和系统的可靠性。

常见的防烟设备包括排烟风机、防烟门、防烟帘、独立排烟系统等。

在选择时，应综合考虑建筑结构特点、设计目标和预算等因素。

3.2 防烟分区设计高层建筑防烟设计应根据建筑平面布局和消防安全标准，合理划分防烟分区。

每个防烟分区应设有独立的排烟系统，并与其他分区隔离，以避免烟雾在分区间扩散。

3.3 排烟通道设计排烟通道的设计应满足排烟量和排烟速度的要求。

通道的尺寸、材料和布局应符合相关规范和标准。

设计时还应考虑通道的疏散通道排烟需求和紧急情况下的排烟效果。

3.4 控制系统设计高层建筑防烟、排烟工程的控制系统设计是确保系统正常运行的关键。

控制系统应能实时监测烟雾浓度和温度，并根据预设的阈值进行相应的控制。

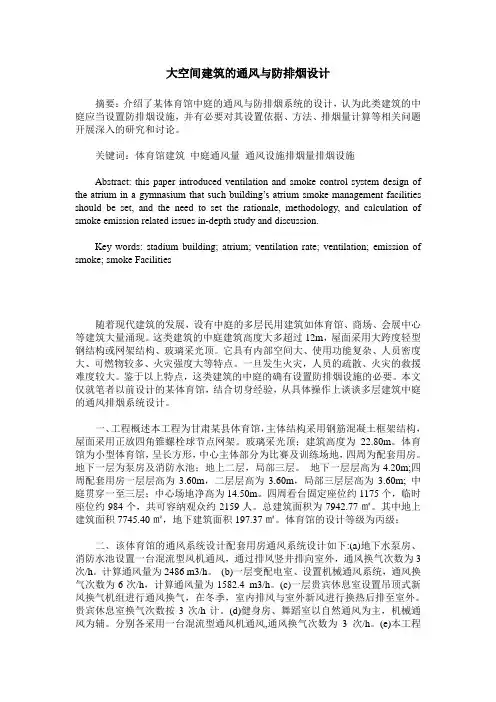

大空间建筑的通风与防排烟设计摘要：介绍了某体育馆中庭的通风与防排烟系统的设计，认为此类建筑的中庭应当设置防排烟设施，并有必要对其设置依据、方法、排烟量计算等相关问题开展深入的研究和讨论。

关键词：体育馆建筑中庭通风量通风设施排烟量排烟设施Abstract: this paper introduced ventilation and smoke control system design of the atrium in a gymnasium that such building’s atri um smoke management facilities should be set, and the need to set the rationale, methodology, and calculation of smoke emission related issues in-depth study and discussion.Key words: stadium building; atrium; ventilation rate; ventilation; emission of smoke; smoke Facilities随着现代建筑的发展，设有中庭的多层民用建筑如体育馆、商场、会展中心等建筑大量涌现。

这类建筑的中庭建筑高度大多超过12m，屋面采用大跨度轻型钢结构或网架结构、玻璃采光顶。

它具有内部空间大、使用功能复杂、人员密度大、可燃物较多、火灾强度大等特点。

一旦发生火灾，人员的疏散、火灾的救援难度较大。

鉴于以上特点，这类建筑的中庭的确有设置防排烟设施的必要。

本文仅就笔者以前设计的某体育馆，结合切身经验，从具体操作上谈谈多层建筑中庭的通风排烟系统设计。

一、工程概述本工程为甘肃某县体育馆，主体结构采用钢筋混凝土框架结构，屋面采用正放四角锥螺栓球节点网架。

玻璃采光顶；建筑高度为22.80m。

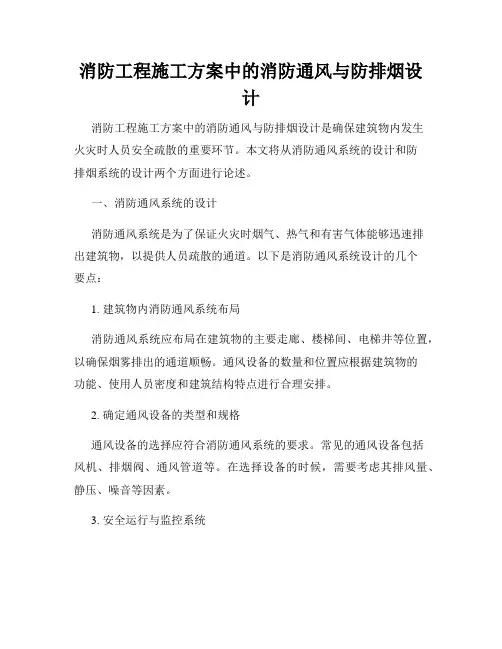

消防工程施工方案中的消防通风与防排烟设计消防工程施工方案中的消防通风与防排烟设计是确保建筑物内发生火灾时人员安全疏散的重要环节。

本文将从消防通风系统的设计和防排烟系统的设计两个方面进行论述。

一、消防通风系统的设计消防通风系统是为了保证火灾时烟气、热气和有害气体能够迅速排出建筑物，以提供人员疏散的通道。

以下是消防通风系统设计的几个要点：1. 建筑物内消防通风系统布局消防通风系统应布局在建筑物的主要走廊、楼梯间、电梯井等位置，以确保烟雾排出的通道顺畅。

通风设备的数量和位置应根据建筑物的功能、使用人员密度和建筑结构特点进行合理安排。

2. 确定通风设备的类型和规格通风设备的选择应符合消防通风系统的要求。

常见的通风设备包括风机、排烟阀、通风管道等。

在选择设备的时候，需要考虑其排风量、静压、噪音等因素。

3. 安全运行与监控系统为了确保消防通风系统的正常运行，需要设置相应的监控设备。

这些设备可以实时监测通风设备的运行状态、风速、温度、烟气浓度等参数，一旦发现异常情况，及时报警并采取相应措施。

二、防排烟系统的设计防排烟系统是为了避免火灾时烟气在建筑物内滞留，导致人员无法疏散或者产生窒息等危险。

以下是防排烟系统设计的几个要点：1. 确定防排烟区域根据建筑物的功能和布局，将建筑物划分为不同的防排烟区域。

通常情况下，每个楼层都应该设置防排烟区域，并与消防通风系统进行协调。

2. 设计合理的排烟口排烟口的位置应该与烟气的聚集位置相对应，以便迅速将烟气排出建筑物。

排烟口的数量和尺寸应根据建筑物的功能和人员密度进行合理确定。

3. 排烟系统的控制与监测为了确保排烟系统的正常运行，需要设置相应的控制和监测设备。

这些设备可以通过控制排烟口的开启和关闭，以及监测排烟风速、烟气浓度等参数，实现对排烟系统的有效控制和监测。

总结：消防通风与防排烟设计在消防工程施工方案中具有重要作用，它们能够有效保障建筑物内人员的安全疏散。

在设计消防通风系统时，需要合理布局通风设备，并配备相应的安全运行与监控系统。

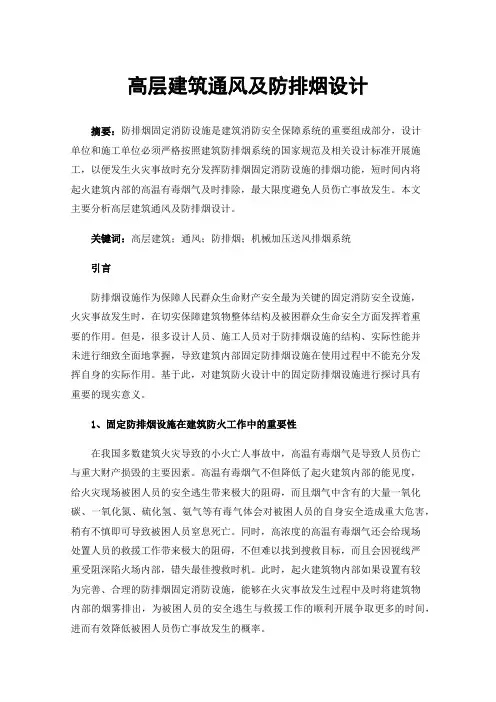

高层建筑通风及防排烟设计摘要：防排烟固定消防设施是建筑消防安全保障系统的重要组成部分，设计单位和施工单位必须严格按照建筑防排烟系统的国家规范及相关设计标准开展施工，以便发生火灾事故时充分发挥防排烟固定消防设施的排烟功能，短时间内将起火建筑内部的高温有毒烟气及时排除，最大限度避免人员伤亡事故发生。

本文主要分析高层建筑通风及防排烟设计。

关键词：高层建筑；通风；防排烟；机械加压送风排烟系统引言防排烟设施作为保障人民群众生命财产安全最为关键的固定消防安全设施，火灾事故发生时，在切实保障建筑物整体结构及被困群众生命安全方面发挥着重要的作用。

但是，很多设计人员、施工人员对于防排烟设施的结构、实际性能并未进行细致全面地掌握，导致建筑内部固定防排烟设施在使用过程中不能充分发挥自身的实际作用。

基于此，对建筑防火设计中的固定防排烟设施进行探讨具有重要的现实意义。

1、固定防排烟设施在建筑防火工作中的重要性在我国多数建筑火灾导致的小火亡人事故中，高温有毒烟气是导致人员伤亡与重大财产损毁的主要因素。

高温有毒烟气不但降低了起火建筑内部的能见度，给火灾现场被困人员的安全逃生带来极大的阻碍，而且烟气中含有的大量一氧化碳、一氧化氮、硫化氢、氨气等有毒气体会对被困人员的自身安全造成重大危害，稍有不慎即可导致被困人员窒息死亡。

同时，高浓度的高温有毒烟气还会给现场处置人员的救援工作带来极大的阻碍，不但难以找到搜救目标，而且会因视线严重受阻深陷火场内部，错失最佳搜救时机。

此时，起火建筑物内部如果设置有较为完善、合理的防排烟固定消防设施，能够在火灾事故发生过程中及时将建筑物内部的烟雾排出，为被困人员的安全逃生与救援工作的顺利开展争取更多的时间，进而有效降低被困人员伤亡事故发生的概率。

2、高层建筑通风防排烟设计应注意的问题目前的设计规范没有明确规定高层建筑应安装排烟通风室,导致一些设计师忽略了这个问题。

特别是当中央排烟系统安装在水平空间时,很少有设计师会安装专用的排烟室。

建筑防排烟设计（doc9页）建筑防排烟设计(doc 9页)建筑防排烟设计的若干体会摘要：从应用技术角度出发，针对建筑消防防排烟系统设计的诸多环节予以探讨，提出了完善的建筑防排烟系统所需的必要条件及设计注意要点。

关键词：建筑消防防排烟系统、设计要点、技术环节建筑防排烟设计是现代建筑消防设计的重要内容，在建筑设计的不同阶段不同环节中，不仅要注意防火设计，更要注重防排烟设计，防烟就是将烟气控制在某一特定区域内，确保消防疏散信道不受烟气侵害，而排烟则是火灾时产生的高温有毒烟气及时排除，防止烟气向防烟分区以外扩散，保证疏散信道安全可靠以及人员疏散所需时间。

烟气的控制、排放等是暖通设计专业的重点，同时也需要建筑及控制等相关专业工程有效的协调配合，笔者认为：防排烟设计首先是一门不断得到研究和发展的消防科学技术，设计人员需要以严谨的科学态度，充分理解和掌握国家现行相关的规范标准，经济合理地运用现代消防技术，全方位地完成此项工作，笔者就防排烟设计相关方面内容，结合自身的工作经验认识，提出一些想法建议，以供参考交流。

一、防火分区，防烟分区概念的明确防火分区按方向可分为垂直及水平防火分区两类，暖通消防设计应充分体现防火分隔这一基本的概念，在普通中央空调通风系统中，防火阀的设置必然与防火分隔物如楼板、窗、门、卷帘等相对应一致，规范中涉及重要的识，在以往的无吊顶的商（市）场、地下车库排烟设计中设计人员往往习惯于将大于50㎜的梁作为挡烟措施，事实上这样的划分方法往往是不成立的，第一未形成有效的烟气围挡，蓄烟空间，第二排烟口往往低于梁底，故与有效的烟气控制及排放相去甚远，注定该排烟系统是不可靠的，排烟口须设于有效蓄烟高度内，这是排烟理论的基本点。

设计应设置固定挡烟垂壁，其下端高度至少与排烟管底部齐平。

挡烟垂壁应采用非燃材料制作，如钢板，夹丝玻璃、钢化玻璃等固定挡烟板或活动的挡烟垂壁（帘），当建筑物净空较低时，宜采用活动式挡烟垂壁（帘）。

简析建筑通风及防排烟的设计摘要：当建筑发生火灾时，烟气的危害十分严重，设置防排烟系统的目的就是尽快将火灾产生的烟气及时排除，防止或延缓烟气扩散，保证疏散通道不受烟气侵害，确保建筑内人员顺利疏散。

本文介绍了防排烟系统的具体设计，分析建筑中防火排烟设计的问题。

关键词：建筑消防；自然通风；防排烟设计一、工程概况及设计范围本工程位于广东省清远市，为一栋26层综合楼,建筑高度99.95米,属一类高层公共建筑。

地下室3层：地下一层为车库和电房，地下二层为车库，地下三层为水池及水泵房；地上部分1~3层为商业用房；3层以上为办公用房。

地下一层的层高：有塔楼的部位为4.10m，没有塔楼的部位为3.2m；地下二层层高为3.5m；水泵房的层高为3.0m。

本次设计范围主要就是建筑消防防排烟系统及地下室各房间的通风换气系统。

二、建筑通风及防排烟设计纵观整个建筑，依据现行建筑设计防火规范及通风空调系统方面的现行规范，分析需要考虑设通风及防排烟的具体部位。

首先确定需要设通风系统的部位及方式：地上部分的房间、走道都能满足自然通的风要求，主要是地下部分的房间，比如水泵房、各种电房、地下设备间的内走道、地下车库等，均不能自然通风，需要设机械送排风系统。

其次确定防烟部位及方式。

需要设防烟的部位有防烟楼梯间及其前室，消防电梯间前室及合用消防前室，本工程没有封闭避难层；防烟的方式：因为本工程为建筑高度超过50米的一类高层公共建筑，建筑内虽有2座靠外墙的防烟楼梯间，也必须设机械防烟系统，其余没有靠外墙的防烟楼梯间及各类前室就更需要设机械防烟系统了。

最后确定需要排烟的部位及方式：地下室及地下设备间的内走道，地上房间及地上内走道，本工程没有中庭，不需要考虑中庭的排烟。

排烟方式：规范规定：除敞开式汽车库、建筑面积小于1000m2的地下一层汽车库和修车库外，汽车库、修车库应设置排烟系统，并应划分防烟分区；防烟分区的面积不宜大于2000m2，且防烟分区不应跨越防火分区。

建筑环境与设备工程专业毕业设计参考资料9通风及防排烟设计编者孙纯武黄忠重庆大学城市科技学院土木工程学院建筑环境与设备工程教研室2013.2通风及防排烟设计一、通风设计1、公共卫生间和浴室的通风公共卫生间和浴室的通风应符合下列规定：⑴公共卫生间应设置机械排风系统。

公共浴室宜设气窗；无条件设气窗时，应设独立的机械排风系统。

应采取措施保证浴室、卫生间对更衣室以及其他公共区域的负压；⑵公共卫生间、浴室及附属房间采用机械通风时，其通风量宜按换气次数确定。

公共卫生间、浴室及附属房间机械通风换气次数注：表中的桑拿或蒸气浴指浴室的建筑房间，而不是指房间内部的桑拿蒸汽隔间。

2、设备机房通风⑴设备机房应保持良好通风，无自然通风条件时，应设置机械通风系统。

设备有特殊要求时，其通风应满足设备工艺要求。

⑵设备机房通风应符合下列规定：①制冷机房设备间排风系统宜独立设置且应直接排向室外。

冬季室内温度不宜低于10℃，夏季不宜高于35℃，冬季值班温度不应低于5℃；②机械排风宜按制冷剂的种类确定事故排风口的高度。

当设于地下制冷机房，且泄漏气体密度大于空气时，排风口应上、下分别设置；③氟制冷机房应分别计算通风量和事故通风量。

当机房内设备发热量的数据不全时，通风量可取（4～6）次/h。

事故通风量不应小于12次/h。

事故排风口上沿距室内地坪的距离不应大于1.2m；④事故排风宜由经常使用的通风系统和事故通风量系统共同保证，当事故通风量大于经常使用的通风系统所要求的通风量时，宜设置双风机或变频调速风机；但在发生事故时，必须保证事故通风要求；⑤事故通风应设置相应的检测报警及控制系统。

事故通风的手动控制装置应在室内外便于操作的地点分别设置。

二、防排烟设计1、防排烟设计依据：《建筑设计防火规范》GB50016—2006。

2、一般规定⑴建筑中的防烟可采用机械加压送风防烟方式或可开启外窗的自然排烟方式。

建筑中的排烟可采用机械排烟方式或可开启外窗的自然排烟方式。
