架桥机主要技术参数表

高原JQ140G型架桥机主要技术性能
高原JQ140G型架桥机是中铁十一局集团第三工程有限公司2003年根据青藏铁路施工特点在武汉中铁工程机械厂新制的高原型架桥机，此架桥机在青藏高原特殊气候环境下进行架梁施工，具体见主要技术参数表。

主机主要技术参数表
JQ140型架桥机与其它架桥机比较，主要性能特点：
1.3.1高原适应性。

针对高原高寒、缺氧、紫外线强、雷暴、风暴等特点，该机设计制造时做了如下改进，发动机采用渭阳柴油机厂生产的230KW风冷发动机，功率大具有低温启动好和抗功率折损性，具有抗冷脆性；电器系统采用高绝缘设计，具有抗静电和抗紫外线性；结构上增加了抗风支腿和避雷装置。

1.3.2走行系统采用4台40KW 直流牵引电机，电机与减速箱连接也由传统的万向节改为齿轮连接器，具有爬坡能力强（设计爬坡度23‰）和走行稳定的特点。

1．3.3制动系统采用J27制动机，增设两台打风泵，增大储风缸容量，并将传统的铸铁闸瓦改为高磨合成闸瓦，增加了制动的可靠性，缩短了制动距离。

1.3.4架桥机1号车采用1、2、3号柱设计，走行时可将大臂降低至低臂并退至3号柱支撑，大大增加了走行的稳定性。

1.3.5吊梁天车横移梁装置采用大丝杠横移，增加了移梁的稳定性。

1.3.6架桥机净空采用了优化设计，以便能架设青藏线特有的“专桥青藏”型（青藏型梁单片梁宽为2070mm,普通梁单片梁宽为1920mm ）加宽加高梁。

2施工工艺
2.1工艺流程
见架梁工艺流程图，见下图
架梁作业工艺流程图
施 工 准
备
２# 车 返 回。

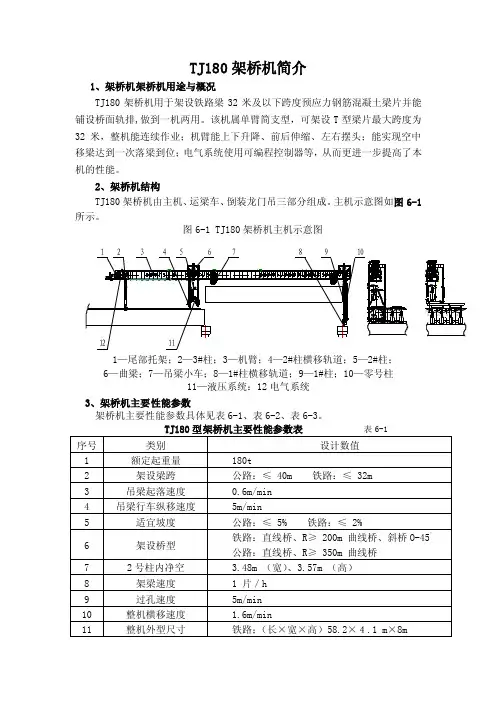

TJ180架桥机简介1、架桥机架桥机用途与概况TJ180架桥机用于架设铁路梁32米及以下跨度预应力钢筋混凝土梁片并能铺设桥面轨排,做到一机两用。

该机属单臂简支型，可架设T型梁片最大跨度为32米，整机能连续作业；机臂能上下升降、前后伸缩、左右摆头；能实现空中移梁达到一次落梁到位；电气系统使用可编程控制器等，从而更进一步提高了本机的性能。

2、架桥机结构TJ180架桥机由主机、运梁车、倒装龙门吊三部分组成。

主机示意图如图6-1所示。

图6-1 TJ180架桥机主机示意图1112123456789101—尾部托架；2—3#柱；3—机臂；4—2#柱横移轨道；5—2#柱；6—曲梁；7—吊梁小车；8—1#柱横移轨道；9—1#柱；10—零号柱11—液压系统：12电气系统3、架桥机主要性能参数架桥机主要性能参数具体见表6-1、表6-2、表6-3。

TJ180型架桥机主要性能参数表表6-1序号类别设计数值1 额定起重量180t2 架设梁跨公路：≤ 40m 铁路：≤ 32m3 吊梁起落速度0.6m/min4 吊梁行车纵移速度5m/min5 适宜坡度公路：≤ 5% 铁路：≤ 2%6 架设桥型铁路：直线桥、R≥ 200m 曲线桥、斜桥O-45°公路：直线桥、R≥ 350m 曲线桥7 2号柱内净空 3.48m （宽）、3.57m （高）8 架梁速度 1 片／h9 过孔速度5m/min10 整机横移速度 1.6m/min11 整机外型尺寸铁路；（长×宽×高）58.2×４.1 m×8m公路：（长×宽×高）76.2×6.1m×8m12 落梁方式整机、主梁横移一次到位13 喂梁方式尾部运梁车喂梁14 主梁挠度悬臂40.4m 工况时：370mm 简支42.5m 工况时：180mm15 过孔悬臂绕度≤295mm16 主机功率配备100KW17 最大工作压力20Mpa运梁台车主要参数表表6-2项目名称单位参数值额定载重量t 180最大牵引功率kw 88整机总重量t 33 允许通过最小曲线半径m 180最大自行速度空载km/h 0~10 重载km/h 0~5配备发电机组功率KW 120倒装龙门架主要参数表表6-3项目名称单位参数值额定起重量t 2×90t 单台自重t 23t最大轮廓尺寸（长×宽×高）作业状态mm 3625×5262×6254mm 运输状态mm 4480×2800×3712mm换装时内部净空（宽×高）mm 3590×5400mm 梁横移范围mm 左右各100mm 配备发电机组功率KW 50。

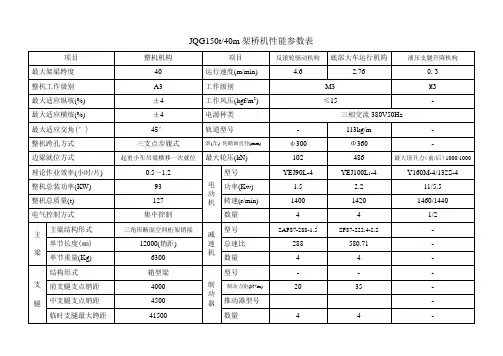

JQG150t/40m架桥机性能参数表项目整机机构项目反滚轮驱动机构底部大车运行机构液压支腿升降机构最大架梁跨度40 运行速度(m/min) 4.6 2.76 0.3整机工作级别A3 工作级别M3 M3最大适应纵坡(%) ±4 工作风压(kgf/m2) ≤15 -最大适应横坡(%) ±4 电源种类三相交流380V50Hz最大适应交角(°)45°轨道型号- 113kg/m -整机跨孔方式三支点步履式滚(车) 轮踏面直径(mm) φ300 Φ360 -边梁就位方式起重小车吊梁横移一次就位最大轮压(kN) 102 486 最大顶升力（前/后）1000/1000理论作业效率(小时/片) 0.5～1.2电动机型号YEJ90L-4 YEJ100L1-4 Y160M-4/132S-4整机总装功率(KW) 93 功率(Kw) 1.5 2.2 11/5.5 整机总质量(t) 127 转速(r/min) 1400 1420 1460/1440 电气控制方式集中控制数量 4 4 1/2主梁主梁结构形式三角形断面空间桁架销接减速机型号SAF87-288-1.5 SF87-222.4-2.2 - 单节长度(㎜)12000(销距) 总速比288 580.71 - 单节重量(Kg) 6300 数量 4 4 -支腿结构形式箱型梁制动器型号- - - 前支腿支点销距4000 制动力矩(N*m) 20 35 - 中支腿支点销距4500 推动器型号- 临时支腿最大跨距41500 数量 4 4 -JQG150t/40m架桥机性能参数表续项目卷扬机起升机构项目起重小车运行机构桁车运行机构起重量(t) 2×75运行速度(m/min) 1.75 4.06工作级别M3 工作级别M3起升高度(m) 8.5 工作风压(kgf/m2) ≤15起升速度(m/min) 0.78～1.07电源种类三相交流380V50Hz电源种类三相交流380V 50Hz 轨道型号P43 80mm×40mm宽×高)钢丝绳直径(mm) 18NAT6×37IWR+NF1670ZSGB/T8918车轮踏面直径(mm) Φ460 Φ360倍率2×10 最大轮压(kN) 215 282电动机型号YZR180L-6 电动机型号型号YEJ90L-4 YEJ100L1-4 功率(Kw) 15 功率(Kw) 1.5 2.2转速(r/min) 964 转速(r/min) 1400 1420数量 2 数量 2 6减速机型号JZQ500-40.17-Ⅳ减速机型号XWED74-391-1.5 SF87-151.3-2.2 总速比192.816 总速比1193.58 395数量 2 数量 2 6制动器型号YWZ300/45制动器型号- - 制动力矩(N*m) 630 制动力矩(N*m) 20 35 推动器型号YT1-45 推动器型号-数量 2 数量 2 6。

架桥机技术参数TJ165型铁路架桥机技术要求1.使用范围和用途：用于新建和旧线改造时速200公里以下客货共线T型梁（通桥2201，2101梁）、铁路32m及以下混凝土梁、专桥9753梁的倒运和架设。

能够方便进行曲线铺轨架梁和变跨架梁，能够满足隧道口架梁和隧道内架梁，满足机上空中移梁横移量要求，并能够满足铁路货物运输限界要求。

架桥机按照我国现行相关标准进行设计，满足《新建时速200公里客货共线铁路设计暂行规定》、《起重机试验规范和程序》等要求。

2.工作条件2.1工作海拔高度：≤2000m2.2工作环境温度：-20℃～+50℃2.3工作环境最大风力：工作状态6级；非工作状态11级。

2.4夜间运行和施工有足够的灯光照明。

3、主机部分3.1类型：自轮走行，单臂式，简支架梁。

可架设16m、20m、24m、32m混凝土梁、专桥9753梁、新建时速200公里客货共线T型梁（通桥2201梁、2101梁）梁片横移一次到位。

（架桥机各种作业工况描述见TJ165型架桥机简介）3.2正常架桥最小架梁曲线半径：600m拨道架桥最小架梁曲线半径：300m3.3允许通过最小曲线半径：180m3.4额定起重量（吨）：1653.5自重（吨）：2553.6架梁效率：3孔/8小时3.7自行速度：0～12Km/h3.8自行最大爬坡能力：16‰3.9长途挂运：挂运速度：80Km/h3.10超限等级：2级超限3.11零号柱中心最大摆动量（左右各）：2000mm3.12梁片最大横移量（左右各）：≮1150mm3.13外形尺寸（长X宽X高）（mm）：工作状态：64000X4800X7360自行状态：52500X3870X5420运输状态：28000X3640X3900有效内净空（净宽X净高）：3200X33003.14吊梁小车吊梁升降速度（m/min）:0.633.15吊梁小车走行速度（m/min）: 6.03.16拖梁小车拖拉速度（m/min）: 6.03.17吊轨小车起重量：（t）: 15X23.18吊轨小车升降速度（m/min）:4.53.19吊轨小车走行速度（m/min）: 19.33.20机臂全悬时前端下挠度（mm）：≯6003.21铺轨时机臂前端下挠度（mm）：≯4003.22轴重（最大）自行状态(t)：28.5半悬臂走行（t）：33简支架梁最大轴重：（t）30（有支腿）铺轨轴重（t）：不考虑支腿作用：37（轨排重量20t）考虑支腿作用：29.8（轨排重量20t）长途挂运（t）：18.03.23动力系统3.23.1柴油发电机组1套（150kw）3.23.2柴油机型式:风冷3.23.3规格型号及生产厂家:柴油机型号：F12L413F（4冲程、风冷、道依斯150kw）发电机型号：HC1274H13(斯坦福168 KW)生产厂家: 渭阳柴油机厂3.23.4柴油发电机组功率:150kw3.23.5废气排放等级：欧Ⅱ3.23.6缸径X冲程: 125X130（㎜）3.23.7噪声等级：89分贝3.23.8燃油箱容量：3000升3.24转向架采用前5后4轴,前转向架为专用焊接转向架, 后转向架为提速转向架。

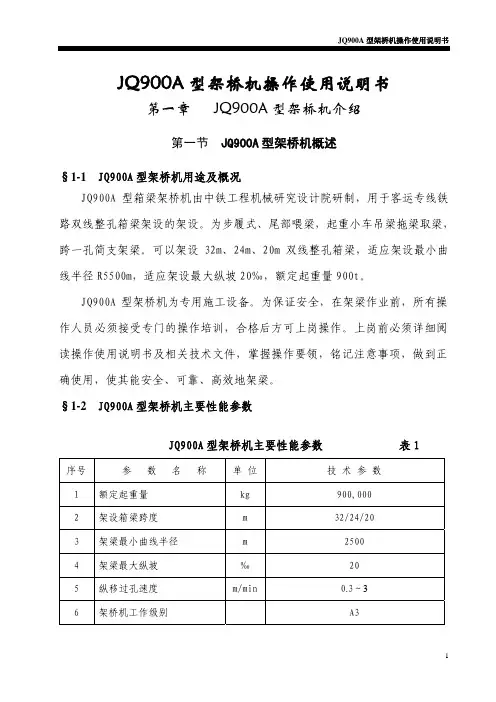

JQ900A型架桥机操作使用说明书第一章 JQ900A型架桥机介绍第一节 JQ900A型架桥机概述§1-1 JQ900A型架桥机用途及概况JQ900A型箱梁架桥机由中铁工程机械研究设计院研制，用于客运专线铁路双线整孔箱梁架设的架设。

为步履式、尾部喂梁，起重小车吊梁拖梁取梁，跨一孔简支架梁。

可以架设32m、24m、20m双线整孔箱梁，适应架设最小曲线半径R5500m，适应架设最大纵坡20‰，额定起重量900t。

JQ900A型架桥机为专用施工设备。

为保证安全，在架梁作业前，所有操作人员必须接受专门的操作培训，合格后方可上岗操作。

上岗前必须详细阅读操作使用说明书及相关技术文件，掌握操作要领，铭记注意事项，做到正确使用，使其能安全、可靠、高效地架梁。

§1-2 JQ900A型架桥机主要性能参数JQ900A型架桥机主要性能参数 表1序号 参 数 名 称 单 位技 术 参 数1 额定起重量 kg 900,0002 架设箱梁跨度 m 32/24/203 架梁最小曲线半径 m 25004 架梁最大纵坡 ‰ 205 纵移过孔速度 m/min0.3～36 架桥机工作级别 A37 机构工作级别 M4重载起升速度 0.1～0.487空载起升速度 m/min0.1～0.974重载走行速度 0.1～2.21空载走行速度 m/min0.1～5.0横移速度 m/min0.28 起重小车最大横移量 mm ±2509 液压系统工作压力 MPa 21/2510 架桥机自重 t 515.111 最大外形尺寸(长×宽×高)m 67.13×17.6×12.63812 整机功率 kW 28013 工作电源 380V/50Hz14 理论架设一孔梁平均用时 小时 4第二节JQ900A型架桥机的主要组成及工作原理 JQ900A型架桥机为龙门式双主梁三支腿式结构，主要由机臂、一号起重小车、二号起重小车、一号柱、二号柱、三号柱、液压系统、电气系统、柴油发电机组以及安全保护监控系统等部分组成（附图1）。

架桥机技术参数TJ165型铁路架桥机技术要求1.使用范围和用途：用于新建和旧线改造时速200公里以下客货共线T型梁（通桥2201，2101梁）、铁路32m及以下混凝土梁、专桥9753梁的倒运和架设。

能够方便进行曲线铺轨架梁和变跨架梁，能够满足隧道口架梁和隧道内架梁，满足机上空中移梁横移量要求，并能够满足铁路货物运输限界要求。

架桥机按照我国现行相关标准进行设计，满足《新建时速200公里客货共线铁路设计暂行规定》、《起重机试验规范和程序》等要求。

2.工作条件2.1工作海拔高度：≤2000m2.2工作环境温度：-20℃～+50℃2.3工作环境最大风力：工作状态6级；非工作状态11级。

2.4夜间运行和施工有足够的灯光照明。

3、主机部分3.1类型：自轮走行，单臂式，简支架梁。

可架设16m、20m、24m、32m混凝土梁、专桥9753梁、新建时速200公里客货共线T型梁（通桥2201梁、2101梁）梁片横移一次到位。

（架桥机各种作业工况描述见TJ165型架桥机简介）3.2正常架桥最小架梁曲线半径：600m拨道架桥最小架梁曲线半径：300m3.3允许通过最小曲线半径：180m3.4额定起重量（吨）：1653.5自重（吨）：2553.6架梁效率：3孔/8小时3.7自行速度： 0～12Km/h3.8自行最大爬坡能力：16‰3.9长途挂运：挂运速度：80Km/h3.10超限等级：2级超限3.11零号柱中心最大摆动量（左右各）：2000mm3.12梁片最大横移量（左右各）：≮1150mm3.13外形尺寸（长X宽X高）（mm）：工作状态：64000X4800X7360自行状态：52500X3870X5420运输状态：28000X3640X3900有效内净空（净宽X净高）：3200X33003.14吊梁小车吊梁升降速度（m/min）:0.633.15吊梁小车走行速度（m/min）: 6.03.16拖梁小车拖拉速度（m/min）: 6.03.17吊轨小车起重量：（ t）: 15X23.18吊轨小车升降速度（m/min）:4.53.19吊轨小车走行速度（m/min）: 19.33.20机臂全悬时前端下挠度（mm）：≯6003.21铺轨时机臂前端下挠度（mm）：≯4003.22轴重（最大）自行状态(t)：28.5半悬臂走行（t）：33简支架梁最大轴重：（t）30（有支腿）铺轨轴重（t）：不考虑支腿作用：37（轨排重量20t）考虑支腿作用：29.8（轨排重量20t）长途挂运（t）：18.03.23动力系统3.23.1柴油发电机组1套（150kw）3.23.2柴油机型式:风冷3.23.3规格型号及生产厂家:柴油机型号：F12L413F（4冲程、风冷、道依斯150kw）发电机型号：HC1274H13(斯坦福168 KW)生产厂家: 渭阳柴油机厂3.23.4柴油发电机组功率:150kw3.23.5废气排放等级：欧Ⅱ3.23.6缸径X冲程: 125X130（㎜）3.23.7噪声等级：89分贝3.23.8燃油箱容量：3000升3.24转向架采用前5后4轴,前转向架为专用焊接转向架, 后转向架为提速转向架。

架桥机荷载情况分析1工程概述架桥机主要由主梁、前支腿、中支腿、后支腿、中拖轮、起重天车、卷扬机等组成。

2 架桥机主要技术参数设计单位提出的架桥机主要技术参数如下：(1) 架桥跨径：≤50m(2) 额定起吊重量：≤2×100t(3) 适宜纵坡：≤±3﹪(4) 吊钩提升速度：0.75m/min(5) 提升小车运行速度：1.38 m/min(6) 边梁架设速度：1.38 m/min(7) 桥机过孔速度：1.38m/min(8) 桥机横移速度：1.38m/min(9) 整机功率：51kw(10) 自重：100t3 材料特性及计算依据3.1 材料性质3.1.1 材料特性钢的材料特性：弹性模量E=2.1×105 MPa泊松比：μ＝0.3密度：ρ＝7850 kg/m33. 2 主体结构材质主体结构材质如表1。

表1 主体结构材质3.1.2 容许应力 Q235B ：[σ]＝170 MPa [τ]=100 MPa承压应力：x c σ⎡⎤⎣⎦＝240MPaQ345：[σ]＝257 MPa [τ]=150 MPa承压应力：x c σ⎡⎤⎣⎦＝360MPa40Cr ： d>100 mm [σ]＝350 MPa [τ]=205 MPad<100 mm [σ]＝385 MPa [τ]=220 MPa3.3 设计依据● 《SN200t/50m 型桥机施工图》● 《钢结构设计规范》(GB50017-2003)● 《起重机设计规范》(GB3811-83)● 《钢结构工程施工质量验收规范》(GBJ5025-2001)● 《建筑结构荷载规范》(GB50009-2001)● 《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91) ● 《公路桥涵施工技术规范》(JTJ041-2000)。

JQG130t/35m架桥机性能参数表项目数值项目反滚轮驱动机构大车运行机构液压支腿升降机构最大架梁跨度(m) 35 运行速度(m/min) 4.7 2.68 0.15整机工作级别A3 工作级别M4 M2最大适应纵坡(%) ±4 工作风压(kgf/m2) ≤15 -最大适应横坡(%) ±4 电源种类三相交流380V 50Hz最大适应交角(º) 45º轨道型号- 113kg/m -整机跨孔方式三支点步履式滚(车)轮踏面直径(mm)φ300 φ360 -边梁就位方式起重小车吊梁横移一次就位最大轮压(KN) 102 376 最大顶升力800KN理论作业效率(小时/片) 0.5~1.2电动机型号YEJ90L-4-1.5 YZE112M2-4-1.5 Y160M-4整机总装功率(KW) 87 功率(KW) 1.5 1.5 11 整机总质量(t) 135 转速(r/min) 1400 1420 1400 电气控制方式集中控制数量 4 4 3主梁主梁结构形式三角形断面空间桁架，分段销接减速机型号SAF87-288-1.5 SF87-222.4-2.2 - 单节长度(mm) 11800 速比/总速比288 222.4/580.71 - 单节重量(t) 5.585 数量 4 4 -支腿结构型式箱形梁制动器型号- - - 前支腿支点销距(mm) 4000 制动力矩(N*m) 25 30 - 中支腿支点销距(mm) 4500 推动器型号- - - 临时支腿中心距(mm) 41500 数量 4 4 -JQG130t/35m架桥机性能参数表（续）项目起升机构项目起重小车运行机构纵行桁车运行机构额定起重量(t) 2×65运行速度(m/min) 1.75 5.5工作级别M3 工作级别M4起升高度(m) 19 工作风压(kgf/m2) ≤15起升速度(m/min) 1.19-1.367 电源种类三相交流380V50Hz电源种类三相交流380V 50Hz 轨道型号P43 75mm×35mm(宽×高)钢丝绳直径(mm)×长度（m）φ22 车轮踏面直径(mm) φ460 Φ460钢丝绳倍率/单绳拉力（KN）2×6/55最大轮压(kN) 208 261电动机型号YZR180L-6电动机型号YEJ90L-4 YZE112M2-4 功率(KW) 15 功率(KW) 1.5 1.5转速(r/min) 962 转速(r/min) 1400 1420数量 2 数量 2 6减速机型号ZSY280-90-Ⅲ减速机型号XWED74-391-1.5 SF87-151.3-2.2 速比/总速比90/391.765 速比/总速比391/1193.58 151.3/395 数量 2 数量 2 6制动器型号YWZ300/45制动器型号- - 制动力矩(N*m) 630 制动力矩(N*m) 20 20 推动器型号YT1-45 推动器型号- - 数量 2 数量 2 6。

架桥机技术参数TJ165型铁路架桥机技术要求1.使用范围和用途：用于新建和旧线改造时速200公里以下客货共线T型梁（通桥2201，2101梁）、铁路32m及以下混凝土梁、专桥9753梁的倒运和架设。

能够方便进行曲线铺轨架梁和变跨架梁，能够满足隧道口架梁和隧道内架梁，满足机上空中移梁横移量要求，并能够满足铁路货物运输限界要求。

架桥机按照我国现行相关标准进行设计，满足《新建时速200公里客货共线铁路设计暂行规定》、《起重机试验规范和程序》等要求。

2.工作条件2.1工作海拔高度：≤2000m2.2工作环境温度：-20℃～+50℃2.3工作环境最大风力：工作状态6级；非工作状态11级。

2.4夜间运行和施工有足够的灯光照明。

3、主机部分3.1类型：自轮走行，单臂式，简支架梁。

可架设16m、20m、24m、32m混凝土梁、专桥9753梁、新建时速200公里客货共线T型梁（通桥2201梁、2101梁）梁片横移一次到位。

（架桥机各种作业工况描述见TJ165型架桥机简介）3.2正常架桥最小架梁曲线半径：600m拨道架桥最小架梁曲线半径：300m3.3允许通过最小曲线半径：180m3.4额定起重量（吨）：1653.5自重（吨）：2553.6架梁效率：3孔/8小时3.7自行速度： 0～12Km/h3.8自行最大爬坡能力：16‰3.9长途挂运：挂运速度：80Km/h3.10超限等级：2级超限3.11零号柱中心最大摆动量（左右各）：2000mm3.12梁片最大横移量（左右各）：≦1150mm3.13外形尺寸（长X宽X高）（mm）：工作状态：64000X4800X7360自行状态：52500X3870X5420运输状态：28000X3640X3900有效内净空（净宽X净高）：3200X33003.14吊梁小车吊梁升降速度（m/min）:0.633.15吊梁小车走行速度（m/min）: 6.03.16拖梁小车拖拉速度（m/min）: 6.03.17吊轨小车起重量：（ t）: 15X23.18吊轨小车升降速度（m/min）:4.53.19吊轨小车走行速度（m/min）: 19.33.20机臂全悬时前端下挠度（mm）：≧6003.21铺轨时机臂前端下挠度（mm）：≧4003.22轴重（最大）自行状态(t)：28.5半悬臂走行（t）：33简支架梁最大轴重：（t）30（有支腿）铺轨轴重（t）：不考虑支腿作用：37（轨排重量20t）考虑支腿作用：29.8（轨排重量20t）长途挂运（t）：18.03.23动力系统3.23.1柴油发电机组1套（150kw）3.23.2柴油机型式:风冷3.23.3规格型号及生产厂家:柴油机型号：F12L413F（4冲程、风冷、道依斯150kw）发电机型号：HC1274H13(斯坦福168 KW)生产厂家: 渭阳柴油机厂3.23.4柴油发电机组功率:150kw3.23.5废气排放等级：欧Ⅱ3.23.6缸径X冲程: 125X130（㎜）3.23.7噪声等级：89分贝3.23.8燃油箱容量：3000升3.24转向架采用前5后4轴,前转向架为专用焊接转向架, 后转向架为提速转向架。

JQG S320t/45m(250t/55m)架桥机性能参数表项目卷扬机起升机构项目反滚轮驱动机构底部大车运行机构主支腿液压升降机构尾支腿螺旋升降机构最大架梁跨度45（55）运行速度(m/min) 4.21 2.75 0.250.51 整机工作级别A3 工作级别M3 M3M3 最大适应纵坡(%) ±4 工作风压(kgf/m2) ≤15 - - 最大适应横坡(%) ±2 电源种类三相交流380V50Hz最大适应交角(°)45°轨道型号- 113kg/m - - 整机跨孔方式三支点步履式滚(车) 轮踏面直径(mm) φ300 Φ360 - -边梁就位方式起重小车吊梁横移一次就位最大轮压(kN) 27 725 最大顶升力（前/后）1600/1600最大顶升力200理论作业效率(小时/片) 0.5～1.2电动机型号YEJ90S-4 YSE100L1-4 Y160M-4 YZ132S-4整机总装功率(KW) 287 功率(Kw) 1.1 2.2 15 5.5 整机总质量(t) 286(计入轨道) 转速(r/min) 1420 1200 1400 1400 电气控制方式集中控制数量16 8 4 2主梁主梁结构形式三角形断面空间桁架销接减速机型号SAF67-158.45-0.75 SF87-222.4-2.2 - - 单节长度(㎜)12000(销距) 速比158.45×2 222.4 - - 单节重量(Kg) 11.745 数量16 8 - -支腿结构形式箱形梁制动器型号- - - - 前支腿支点销距5600 制动力矩(N*m) 10 36 - - 中支腿支点销距5600 推动器型号- - 临时支腿最大跨距8800 数量16 8 - -JQG S 320t/45m(250t/55m)架桥机性能参数表续项目起升机构项目起重小车运行机构桁车运行机构起重量(t) 2×160/45（2×125/55）运行速度(m/min) 2.33 3.43工作级别M3 工作级别M4起升高度(m) 48 工作风压(kgf/m2) ≤15起升速度(m/min) 1.575-2.19 电源种类三相交流380V50Hz电源种类三相交流380V 50Hz 轨道型号80㎜×30㎜(宽×高)80㎜×35㎜(宽×高)钢丝绳直径(mm) 6×36-24IWR1870GB/T8918车轮踏面直径(mm) Φ360 Φ360倍率10 最大轮压(kN) 183 371（静态）电动机型号YZR250M1-6电动机型号YSE100L1-4 YSE100L2-4 功率(Kw) 37 功率(Kw) 2.2 3转速(r/min) 960 转速(r/min) 1200 1200数量 4 数量 4 8减速机型号FY450-140-III减速机型号SF87-222.4-2.2 SF87-151.3-3 速比/总速比141/141 速比222.4 151.3数量 4 数量 4 8制动器型号YWZB400/90制动器型号- -制动力矩(N*m) 1000 制动力矩(N*m) 36 45推动器型号YT1-90 推动器型号- - 数量 4 数量 4 8。

SN200T/50m型桥机复核计算书目录1工程概述 (1)2 架桥机主要技术参数 (1)3 材料特性及计算依据 (1)3.1 材料性质 (1)3.1.1 材料特性 (1)3. 2 主体结构材质 (2)3.1.2 容许应力 (2)3.3 设计依据 (2)4 结构计算 (2)4.1计算载荷 (2)4.1.1砼荷载 (2)4.1.2风载荷 (3)4.1.3天车自重载荷 (3)4.2 计算工况 (4)4.3 计算模型及结果 (4)4.4计算结果 (4)4.4.1 工况1计算 (4)4.4.2 工况2计算 (7)4.4.3 工况3计算 (9)4.4.4 工况4计算 (11)4.4.5 工况5计算 (13)4.4.6 工况6计算 (15)4.4.7 工况7计算 (17)4.4.8 工况8计算 (19)4.4.9 工况9计算 (21)4.4.6 工况10计算 (23)4.4.7 工况11计算 (25)4.4.8计算结果汇总 (27)4.5 铰接计算 (27)4.5.1 主梁上下弦杆连接销轴计算 (27)4.5.2 前支腿伸缩筒销轴计算 (31)4.5.3 主梁上下弦杆连接耳板计算 (33)4.5.3 前支腿伸缩筒连接耳板计算 (34)4.6 螺栓连接计算 (35)4.7 轨道接触计算 (36)5.稳定性校核 (36)5.1前支腿稳定性校核 (37)6.复核结论及建议 (38)6.1复核结论 (38)6.2建议..................................................................................................... 错误!未定义书签。

1工程概述架桥机主要由主梁、前支腿、中支腿、后支腿、中拖轮、起重天车、卷扬机等组成。

2 架桥机主要技术参数设计单位提出的架桥机主要技术参数如下：(1) 架桥跨径：≤50m(2) 额定起吊重量：≤2×100t(3) 适宜纵坡：≤±3﹪(4) 吊钩提升速度：0.75m/min(5) 提升小车运行速度：1.38 m/min(6) 边梁架设速度：1.38 m/min(7) 桥机过孔速度：1.38m/min(8) 桥机横移速度：1.38m/min(9) 整机功率：51kw(10) 自重：100t3 材料特性及计算依据3.1 材料性质3.1.1 材料特性钢的材料特性：弹性模量E=2.1×105 MPa泊松比：μ＝0.3密度：ρ＝7850 kg/m33. 2 主体结构材质主体结构材质如表1。

型号项目
额定起重量
适用桥梁跨径
适用最大坡度
小车起升速度
天车纵移速度
天车横移速度
桥机过孔速度
桥机横移速度
适应斜桥角度
适应弯桥半径
架桥机主要技术参数表：
50 米架桥机40 米架桥机30 米架桥机
TLQJ200/50TLQJ180/50TLQJ160/50TLQJ140/40TLQJ120/40TLQJ100/30TLQJ80/30 200t180t160t140t120t100t80t 30～50m20～40m20～30m
纵坡≤5%横坡≤5%
0.41m/min0.45m/min0.5m/min0.56m/min0.65m/min0.75m/min0.9m/min
3m/min
3m/min
3m/min
3m/min
0～45°
400m300m200m
龙门吊主要技术参数表：
项目参数
额定起重量5—500 吨
跨度5—65 米
起升高度5—60 米
起升速度0—20 米/ 分
大车行走速度0—30 米/ 分
小车行走速度0—20 米/ 分
运梁车主要技术参数表：
名称项目两轴车三轴车
最大载重量120 吨220 吨
运梁速度20m/min 20m/min 空车回程速度15km/h 25km/h 适应横坡2% 2%
适应纵坡5% 5%。
