中铁七局集团武汉工程有限公司铺架分公司TJ165铁路架桥机作业指导书中铁七局武汉公司铺架分公司2011年3月目录一编制目的 (2)二使用范围 (2)三 TJ165架桥机组的组成 (3)四架桥机组人员组织构成 (6)五架梁条件 (7)六 TJ165架桥机组装及试运行作业程序 (9)七架桥机组架梁施工流程及注意事项 (12)八质量保证措施 (32)九安全环保要求 (33)TJ165架桥机作业指导书一、编制目的TJ165型铁架桥机组属于大型桥梁铺架设备，集大型起重机械的指挥操作、多工位工种配合、大型结构件的运输吊装、高空作业、人员集中交叉作业等高危险性施工作业于一体，作业安全风险高。
特别在设备的指挥操作、保养维护过程中，极易因为指挥操作失误、工位人员配合不好、关键程序，关键部位监控缺位、设备保养维护不良突发故障等人为因素导致设备倾覆、作业人员群死群伤的重大设备安全事故的发生。
业内多数重大设备安全事故原因分析的结果，绝大部分都与人为因素有关。
为此，根据TJ165铁路架桥机组的技术设计资料和《使用说明书》、《架桥机操作规程》，并结合本单位多年的架桥施工作业经验，特编制《TJ165架桥机作业指导书》。
旨在制定一套科学、实用，指导性强、针对性强、具有可操作性的标准化操作程序。
力求通过程序化的作业流程管理，让架梁作业人员知道每道工序我该做什么，怎么做，做不好会造成什么样的过失危害，以及相应质量安全保证措施，以达到防止和避免人为因素导致的重大设备安全事故、实现“让标准成为习惯，习惯符合标准，标准成为结果”的标准化管理目标及优质高效的完成架梁作业工作的目标。
二、使用范围该作业指导书适用于TJ165架桥机组架设公路用梁40米及以下跨度、铁路用梁32米及以下跨度梁重小于165吨的预应力钢筋混凝土梁片。
三、TJ165架桥机组的组成TJ165公铁两用架桥机组由架桥机主机、运梁车和倒装龙门架三部门组成。
该机组可以完成铁路梁体片倒装、运输和架设的功能，是铁路架梁作业的成套设备。
架桥机技术参数TJ165型铁路架桥机技术要求1.使用范围和用途：用于新建和旧线改造时速200公里以下客货共线T型梁（通桥2201，2101梁）、铁路32m及以下混凝土梁、专桥9753梁的倒运和架设。
能够方便进行曲线铺轨架梁和变跨架梁，能够满足隧道口架梁和隧道内架梁，满足机上空中移梁横移量要求，并能够满足铁路货物运输限界要求。
架桥机按照我国现行相关标准进行设计，满足《新建时速200公里客货共线铁路设计暂行规定》、《起重机试验规范和程序》等要求。
2.工作条件2.1工作海拔高度：≤2000m2.2工作环境温度：-20℃～+50℃2.3工作环境最大风力：工作状态6级；非工作状态11级。
2.4夜间运行和施工有足够的灯光照明。
3、主机部分3.1类型：自轮走行，单臂式，简支架梁。
可架设16m、20m、24m、32m混凝土梁、专桥9753梁、新建时速200公里客货共线T型梁（通桥2201梁、2101梁）梁片横移一次到位。
（架桥机各种作业工况描述见TJ165型架桥机简介）3.2正常架桥最小架梁曲线半径：600m拨道架桥最小架梁曲线半径：300m3.3允许通过最小曲线半径：180m3.4额定起重量（吨）：1653.5自重（吨）：2553.6架梁效率：3孔/8小时3.7自行速度：0～12Km/h3.8自行最大爬坡能力：16‰3.9长途挂运：挂运速度：80Km/h3.10超限等级：2级超限3.11零号柱中心最大摆动量（左右各）：2000mm3.12梁片最大横移量（左右各）：≮1150mm3.13外形尺寸（长X宽X高）（mm）：工作状态：64000X4800X7360自行状态：52500X3870X5420运输状态：28000X3640X3900有效内净空（净宽X净高）：3200X33003.14吊梁小车吊梁升降速度（m/min）:0.633.15吊梁小车走行速度（m/min）: 6.03.16拖梁小车拖拉速度（m/min）: 6.03.17吊轨小车起重量：（t）: 15X23.18吊轨小车升降速度（m/min）:4.53.19吊轨小车走行速度（m/min）: 19.33.20机臂全悬时前端下挠度（mm）：≯6003.21铺轨时机臂前端下挠度（mm）：≯4003.22轴重（最大）自行状态(t)：28.5半悬臂走行（t）：33简支架梁最大轴重：（t）30（有支腿）铺轨轴重（t）：不考虑支腿作用：37（轨排重量20t）考虑支腿作用：29.8（轨排重量20t）长途挂运（t）：18.03.23动力系统3.23.1柴油发电机组1套（150kw）3.23.2柴油机型式:风冷3.23.3规格型号及生产厂家:柴油机型号：F12L413F（4冲程、风冷、道依斯150kw）发电机型号：HC1274H13(斯坦福168 KW)生产厂家: 渭阳柴油机厂3.23.4柴油发电机组功率:150kw3.23.5废气排放等级：欧Ⅱ3.23.6缸径X冲程: 125X130（㎜）3.23.7噪声等级：89分贝3.23.8燃油箱容量：3000升3.24转向架采用前5后4轴,前转向架为专用焊接转向架, 后转向架为提速转向架。
架桥机技术参数TJ165型铁路架桥机技术要求1.使用范围和用途：用于新建和旧线改造时速200公里以下客货共线T型梁（通桥2201，2101梁）、铁路32m及以下混凝土梁、专桥9753梁的倒运和架设。
能够方便进行曲线铺轨架梁和变跨架梁，能够满足隧道口架梁和隧道内架梁，满足机上空中移梁横移量要求，并能够满足铁路货物运输限界要求。
架桥机按照我国现行相关标准进行设计，满足《新建时速200公里客货共线铁路设计暂行规定》、《起重机试验规范和程序》等要求。
2.工作条件2.1工作海拔高度：≤2000m2.2工作环境温度：-20℃～+50℃2.3工作环境最大风力：工作状态6级；非工作状态11级。
2.4夜间运行和施工有足够的灯光照明。
3、主机部分3.1类型：自轮走行，单臂式，简支架梁。
可架设16m、20m、24m、32m混凝土梁、专桥9753梁、新建时速200公里客货共线T型梁（通桥2201梁、2101梁）梁片横移一次到位。
（架桥机各种作业工况描述见TJ165型架桥机简介）3.2正常架桥最小架梁曲线半径：600m拨道架桥最小架梁曲线半径：300m3.3允许通过最小曲线半径：180m3.4额定起重量（吨）：1653.5自重（吨）：2553.6架梁效率：3孔/8小时3.7自行速度： 0～12Km/h3.8自行最大爬坡能力：16‰3.9长途挂运：挂运速度：80Km/h3.10超限等级：2级超限3.11零号柱中心最大摆动量（左右各）：2000mm3.12梁片最大横移量（左右各）：≮1150mm3.13外形尺寸（长X宽X高）（mm）：工作状态：64000X4800X7360自行状态：52500X3870X5420运输状态：28000X3640X3900有效内净空（净宽X净高）：3200X33003.14吊梁小车吊梁升降速度（m/min）:0.633.15吊梁小车走行速度（m/min）: 6.03.16拖梁小车拖拉速度（m/min）: 6.03.17吊轨小车起重量：（ t）: 15X23.18吊轨小车升降速度（m/min）:4.53.19吊轨小车走行速度（m/min）: 19.33.20机臂全悬时前端下挠度（mm）：≯6003.21铺轨时机臂前端下挠度（mm）：≯4003.22轴重（最大）自行状态(t)：28.5半悬臂走行（t）：33简支架梁最大轴重：（t）30（有支腿）铺轨轴重（t）：不考虑支腿作用：37（轨排重量20t）考虑支腿作用：29.8（轨排重量20t）长途挂运（t）：18.03.23动力系统3.23.1柴油发电机组1套（150kw）3.23.2柴油机型式:风冷3.23.3规格型号及生产厂家:柴油机型号：F12L413F（4冲程、风冷、道依斯150kw）发电机型号：HC1274H13(斯坦福168 KW)生产厂家: 渭阳柴油机厂3.23.4柴油发电机组功率:150kw3.23.5废气排放等级：欧Ⅱ3.23.6缸径X冲程: 125X130（㎜）3.23.7噪声等级：89分贝3.23.8燃油箱容量：3000升3.24转向架采用前5后4轴,前转向架为专用焊接转向架, 后转向架为提速转向架。

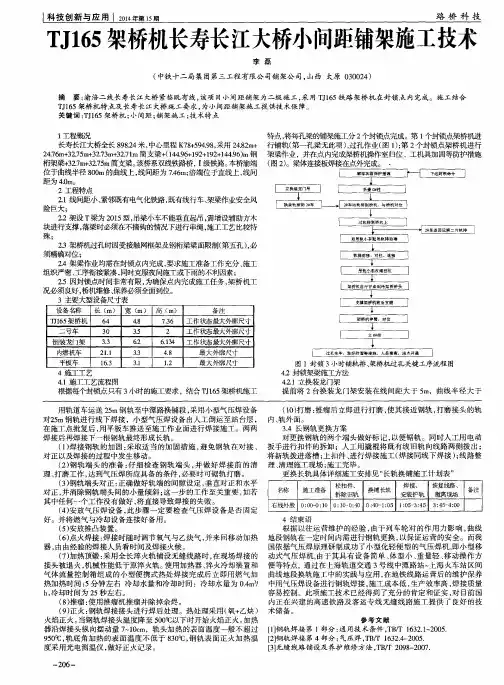

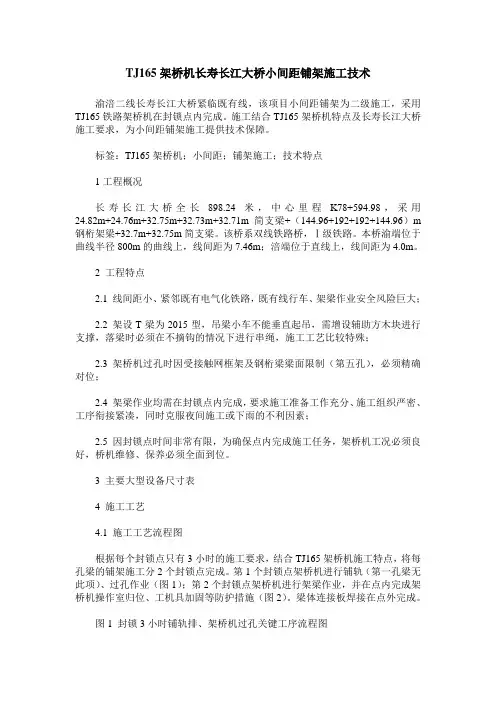

TJ165架桥机长寿长江大桥小间距铺架施工技术渝涪二线长寿长江大桥紧临既有线，该项目小间距铺架为二级施工，采用TJ165铁路架桥机在封锁点内完成。
施工结合TJ165架桥机特点及长寿长江大桥施工要求，为小间距铺架施工提供技术保障。
标签：TJ165架桥机；小间距；铺架施工；技术特点1工程概况长寿长江大桥全长898.24米，中心里程K78+594.98，采用24.82m+24.76m+32.75m+32.73m+32.71m简支梁+（144.96+192+192+144.96）m 钢桁架梁+32.7m+32.75m简支梁。
该桥系双线铁路桥，Ⅰ级铁路。
本桥渝端位于曲线半径800m的曲线上，线间距为7.46m；涪端位于直线上，线间距为4.0m。
2 工程特点2.1 线间距小、紧邻既有电气化铁路，既有线行车、架梁作业安全风险巨大；2.2 架设T梁为2015型，吊梁小车不能垂直起吊，需增设辅助方木块进行支撑，落梁时必须在不摘钩的情况下进行串绳，施工工艺比较特殊；2.3 架桥机过孔时因受接触网框架及钢桁梁梁面限制（第五孔），必须精确对位；2.4 架梁作业均需在封锁点内完成，要求施工准备工作充分、施工组织严密、工序衔接紧凑，同时克服夜间施工或下雨的不利因素；2.5 因封锁点时间非常有限，为确保点内完成施工任务，架桥机工况必须良好，桥机维修、保养必须全面到位。
3 主要大型设备尺寸表4 施工工艺4.1 施工工艺流程图根据每个封锁点只有3小时的施工要求，结合TJ165架桥机施工特点，将每孔梁的铺架施工分2个封锁点完成。
第1个封锁点架桥机进行铺轨（第一孔梁无此项）、过孔作业（图1）；第2个封锁点架桥机进行架梁作业，并在点内完成架桥机操作室归位、工机具加固等防护措施（图2）。
梁体连接板焊接在点外完成。
图1 封锁3小时铺轨排、架桥机过孔关键工序流程图4.2 封锁架梁施工方法4.2.1 立换装龙门架提前将2台换装龙门架安装在线间距大于5m，曲线半径大于1200m的地段上，保证龙门架支立稳固。

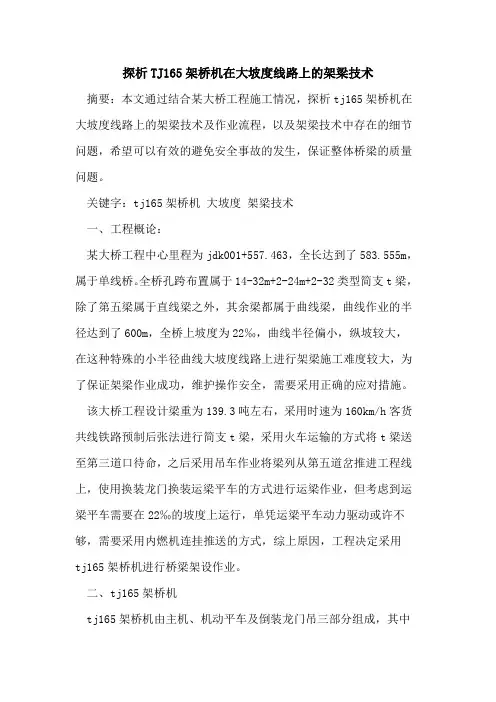

探析TJ165架桥机在大坡度线路上的架梁技术摘要：本文通过结合某大桥工程施工情况，探析tj165架桥机在大坡度线路上的架梁技术及作业流程，以及架梁技术中存在的细节问题，希望可以有效的避免安全事故的发生，保证整体桥梁的质量问题。
关键字：tj165架桥机大坡度架梁技术一、工程概论：某大桥工程中心里程为jdk001+557.463，全长达到了583.555m，属于单线桥。
全桥孔跨布置属于14-32m+2-24m+2-32类型简支t梁，除了第五梁属于直线梁之外，其余梁都属于曲线梁，曲线作业的半径达到了600m，全桥上坡度为22‰，曲线半径偏小，纵坡较大，在这种特殊的小半径曲线大坡度线路上进行架梁施工难度较大，为了保证架梁作业成功，维护操作安全，需要采用正确的应对措施。
该大桥工程设计梁重为139.3吨左右，采用时速为160km/h客货共线铁路预制后张法进行简支t梁，采用火车运输的方式将t梁送至第三道口待命，之后采用吊车作业将梁列从第五道岔推进工程线上，使用换装龙门换装运梁平车的方式进行运梁作业，但考虑到运梁平车需要在22‰的坡度上运行，单凭运梁平车动力驱动或许不够，需要采用内燃机连挂推送的方式，综上原因，工程决定采用tj165架桥机进行桥梁架设作业。
二、tj165架桥机tj165架桥机由主机、机动平车及倒装龙门吊三部分组成，其中主机被称为1号车，机动平车被称为2号车。
在tj165架桥机中，主机主要负责定位架梁，机动平车则负责运送梁片，倒装龙门吊进行梁片作业，其结构可以用下面示意图进行表示：tj165架桥机结构图tj165架桥机的主机额定起重量为165t，总质量为255t，正常架设梁片的最小曲线半径为600m，自行速度最大为12km/h，最大自行爬坡度为16‰，工作状态外形尺寸为64m×4.8m×7.36m；机动平车整机重量为85t，额定载重量为165t，自行速度为12km/h，最大重载爬坡度为16‰；最大轮廓尺寸为30m×3.5m×2m，单机通过的最小曲径为180m的半径；龙门吊单台总重为13.2t，额定起重量85t，柴油功率为42kw。

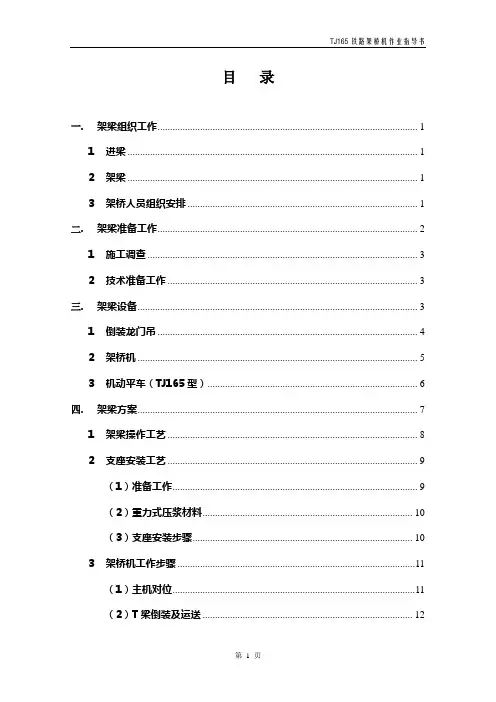

目录一.架梁组织工作 (1)1进梁 (1)2架梁 (1)3架桥人员组织安排 (1)二.架梁准备工作 (2)1施工调查 (3)2技术准备工作 (3)三.架梁设备 (3)1倒装龙门吊 (4)2架桥机 (5)3机动平车（TJ165型） (6)四.架梁方案 (7)1架梁操作工艺 (8)2支座安装工艺 (9)（1）准备工作 (9)（2）重力式压浆材料 (10)（3）支座安装步骤 (10)3架桥机工作步骤 (11)（1）主机对位 (11)（2）T梁倒装及运送 (12)（3）喂梁 (12)（4）支座定位与落梁 (13)（5）横移梁 (13)（6）连接横隔板 (13)（7）隔板及桥面板接缝施工 (14)（8）横向张拉 (15)（9）桥面铺轨 (15)五.技术保证措施 (16)1成品梁验收 (16)2进场后的检查 (16)3倒装龙门吊 (16)4支座安装 (17)5焊接横隔板 (18)6顶梁作业 (18)六.安全保证措施 (18)1架梁安全培训措施 (18)2起梁、落梁、横向移梁安全措施 (19)3纵向架梁安全措施 (19)4架桥机组装安全措施 (19)5架梁安全措施 (20)TJ165铁路架桥机作业指导书一.架梁组织工作1进梁日架设进度3孔计6片T梁考虑，运梁列车在工程线内。
2架梁（1）梁型：本桥所需梁为24m/32mT型简支梁，采用图号为《时速200公里客货共线铁路预制后张法简支T梁通桥（2005）2201》、时速200公里客货共线铁路预制后张法简支T梁通桥（2005）2201》。
（2）架桥机：TJ165（3）喂梁：采用机动平车喂梁。
3架桥人员组织安排为确保安全、优质完成T梁架设任务，并对参战人员做出以下要求：（1）所有操作人员必须经过相关培训，掌握提、运、架等机械设备的原理、操作和注意事项，并考试合格，取得相关部门颁发的相关证件，持证上岗。
（2）担任指挥的人员，除取得证件外，还应具有丰富的铁路施工和架桥作业经验。
架桥机技术参数TJ165型铁路架桥机技术要求1.使用范围和用途：用于新建和旧线改造时速200公里以下客货共线T型梁（通桥2201，2101梁）、铁路32m及以下混凝土梁、专桥9753梁的倒运和架设。
能够方便进行曲线铺轨架梁和变跨架梁，能够满足隧道口架梁和隧道内架梁，满足机上空中移梁横移量要求，并能够满足铁路货物运输限界要求。
架桥机按照我国现行相关标准进行设计，满足《新建时速200公里客货共线铁路设计暂行规定》、《起重机试验规范和程序》等要求。
2.工作条件2.1工作海拔高度：≤2000m2.2工作环境温度：-20℃～+50℃2.3工作环境最大风力：工作状态6级；非工作状态11级。
2.4夜间运行和施工有足够的灯光照明。
3、主机部分3.1类型：自轮走行，单臂式，简支架梁。
可架设16m、20m、24m、32m混凝土梁、专桥9753梁、新建时速200公里客货共线T型梁（通桥2201梁、2101梁）梁片横移一次到位。
（架桥机各种作业工况描述见TJ165型架桥机简介）3.2正常架桥最小架梁曲线半径：600m拨道架桥最小架梁曲线半径：300m3.3允许通过最小曲线半径：180m3.4额定起重量（吨）：1653.5自重（吨）：2553.6架梁效率：3孔/8小时3.7自行速度： 0～12Km/h3.8自行最大爬坡能力：16‰3.9长途挂运：挂运速度：80Km/h3.10超限等级：2级超限3.11零号柱中心最大摆动量（左右各）：2000mm3.12梁片最大横移量（左右各）：≦1150mm3.13外形尺寸（长X宽X高）（mm）：工作状态：64000X4800X7360自行状态：52500X3870X5420运输状态：28000X3640X3900有效内净空（净宽X净高）：3200X33003.14吊梁小车吊梁升降速度（m/min）:0.633.15吊梁小车走行速度（m/min）: 6.03.16拖梁小车拖拉速度（m/min）: 6.03.17吊轨小车起重量：（ t）: 15X23.18吊轨小车升降速度（m/min）:4.53.19吊轨小车走行速度（m/min）: 19.33.20机臂全悬时前端下挠度（mm）：≧6003.21铺轨时机臂前端下挠度（mm）：≧4003.22轴重（最大）自行状态(t)：28.5半悬臂走行（t）：33简支架梁最大轴重：（t）30（有支腿）铺轨轴重（t）：不考虑支腿作用：37（轨排重量20t）考虑支腿作用：29.8（轨排重量20t）长途挂运（t）：18.03.23动力系统3.23.1柴油发电机组1套（150kw）3.23.2柴油机型式:风冷3.23.3规格型号及生产厂家:柴油机型号：F12L413F（4冲程、风冷、道依斯150kw）发电机型号：HC1274H13(斯坦福168 KW)生产厂家: 渭阳柴油机厂3.23.4柴油发电机组功率:150kw3.23.5废气排放等级：欧Ⅱ3.23.6缸径X冲程: 125X130（㎜）3.23.7噪声等级：89分贝3.23.8燃油箱容量：3000升3.24转向架采用前5后4轴,前转向架为专用焊接转向架, 后转向架为提速转向架。
架桥机技术参数TJ165型铁路架桥机技术要求1.使用范围和用途：用于新建和旧线改造时速200公里以下客货共线T型梁（通桥2201，2101梁）、铁路32m及以下混凝土梁、专桥9753梁的倒运和架设。
能够方便进行曲线铺轨架梁和变跨架梁，能够满足隧道口架梁和隧道内架梁，满足机上空中移梁横移量要求，并能够满足铁路货物运输限界要求。
架桥机按照我国现行相关标准进行设计，满足《新建时速200公里客货共线铁路设计暂行规定》、《起重机试验规范和程序》等要求。
2.工作条件2.1工作海拔高度：≤2000m2.2工作环境温度：-20℃～+50℃2.3工作环境最大风力：工作状态6级；非工作状态11级。
2.4夜间运行和施工有足够的灯光照明。
3、主机部分3.1类型：自轮走行，单臂式，简支架梁。
可架设16m、20m、24m、32m混凝土梁、专桥9753梁、新建时速200公里客货共线T型梁（通桥2201梁、2101梁）梁片横移一次到位。
（架桥机各种作业工况描述见TJ165型架桥机简介）3.2正常架桥最小架梁曲线半径：600m拨道架桥最小架梁曲线半径：300m3.3允许通过最小曲线半径：180m3.4额定起重量（吨）：1653.5自重（吨）：2553.6架梁效率：3孔/8小时3.7自行速度： 0～12Km/h3.8自行最大爬坡能力：16‰3.9长途挂运：挂运速度：80Km/h3.10超限等级：2级超限3.11零号柱中心最大摆动量（左右各）：2000mm3.12梁片最大横移量（左右各）：≮1150mm3.13外形尺寸（长X宽X高）（mm）：工作状态：64000X4800X7360自行状态：52500X3870X5420运输状态：28000X3640X3900有效内净空（净宽X净高）：3200X33003.14吊梁小车吊梁升降速度（m/min）:0.633.15吊梁小车走行速度（m/min）: 6.03.16拖梁小车拖拉速度（m/min）: 6.03.17吊轨小车起重量：（ t）: 15X23.18吊轨小车升降速度（m/min）:4.53.19吊轨小车走行速度（m/min）: 19.33.20机臂全悬时前端下挠度（mm）：≯6003.21铺轨时机臂前端下挠度（mm）：≯4003.22轴重（最大）自行状态(t)：28.5半悬臂走行（t）：33简支架梁最大轴重：（t）30（有支腿）铺轨轴重（t）：不考虑支腿作用：37（轨排重量20t）考虑支腿作用：29.8（轨排重量20t）长途挂运（t）：18.03.23动力系统3.23.1柴油发电机组1套（150kw）3.23.2柴油机型式:风冷3.23.3规格型号及生产厂家:柴油机型号：F12L413F（4冲程、风冷、道依斯150kw）发电机型号：HC1274H13(斯坦福168 KW)生产厂家: 渭阳柴油机厂3.23.4柴油发电机组功率:150kw3.23.5废气排放等级：欧Ⅱ3.23.6缸径X冲程: 125X130（㎜）3.23.7噪声等级：89分贝3.23.8燃油箱容量：3000升3.24转向架采用前5后4轴,前转向架为专用焊接转向架, 后转向架为提速转向架。
3.25主机前后液压支腿加装机械锁紧装置,提供大解体机臂运输转向架。
4、机动平车4．1额定载重量（t）：1654．2自重（t）：854．3最大轮廓尺寸（长X宽X高）（mm）：30000X3500X20004．4允许通过最小曲线半径（m）：1804．5自行速度： 0～12Km/h4．6自行最大爬坡能力（重载）： 16‰4．7超限等级：超级超限4．8通过最小道岔：9号4．9动力系统（同主机）4．10转向架采用前5后4轴,前转向架为专用焊接转向架, 后转向架为提速转向架。
5、倒装龙门架部分5．1额定起重量（t）：85X25．2 单台自重（t）：13.2t5．3最大轮廓尺寸（长X宽X高）（mm）：作业状态（外形）：3200X5420X6100mm（内空）3200×4100×5300运输状态：（宽X高）： 3200X4800mm5．4升降速度（m/min）：电动机泵站 0.82m/min 柴油机泵站1.20m/min5．5换装时内部净空：4100X5300mm5．6倒装龙门架梁横移装置：梁横移范围（mm）：±2005．7发动机生产厂家：（根据客户要求增加）功率（Kw） 405．7液压系统额定压力：20MPa5．8整机主体构造特征及功能见设计说明。
附：龙门吊设计时一般应考虑机车能通过龙门吊，内空尺寸不小于宽3800㎜、高4800㎜，隧道内不能立龙门吊。
两台龙门吊之间的最大距离只有24米，一般能找到立龙门吊的位置。
若贵方要求必须在隧道内立龙门吊，则可重新设计，但空间很小，操作不便。
6、安装、解体和运输6.1整机解体运输挂运速度：60km/h说明：TJ165型架桥机采用大解体长途运输，若小解体长途运输则要重做车辆走行动力学试验和型式试验，架桥机结构型式要重新设计。
6．2整机长途挂运最大轴重（t）：196．3整机长途挂运超限等级：2级6．4整机长途挂运最大轮廓尺寸（长X宽X高）（mm）：143520X3820X4800 6．5安装、解体对场地的要求：架桥机安装、解体宜在无接触网的平直线路进行，线路坡度≤5‰，曲线半径≥2000米，若在接触网下进行，则必须停电。
6．6安装、解体用辅助机具设备、人员和时间：架桥机主机安装、解体全部用液压龙门吊起重，不另用其它起重设备。
操作人员20人，时间8小时。
6．7安装、解体顺序、作业时间表及程序图：TJ165型铁路架桥机技术描述1、概述：TJ165型架桥机机组由主机、机动平车、倒装龙门吊三大独立部份组成，主机型式为自轮运转单臂式架桥机。
TJ165型架桥机采用主机定位架梁，机动平车运送梁片，龙门吊倒装梁片的作业方式，作业程序简单，施工安全。
TJ165型架桥机能架设新建时速200公里客货共线T型梁（通专桥2201-32，2101-32米梁）及国内现行所有32米及以下跨度铁路混凝土桥梁。
TJ165型架桥机能铺设25米标准轨排，轨排装运量4层，日铺轨能力不少于1500米。
当桥间轨距离在1000米左右时，直接用架桥机铺轨，减少了架桥机和铺轨机的倒换环节，此功能在两机倒换距离较远和旧线改造正线要点困难时特别重要。
TJ165型架桥机适用于海拔高度≤2000米的地区施工，工作环境温度：-20℃～+50℃，工作状态最大风力6级，非工作状态最大风力11级，夜间运行和施工有足够的灯光照明。
TJ165型架桥机采用大解体长途运输方式，运输时机臂及臂上机械全部拆除，用五辆N17平车驮运。
架桥机解体和安装全部用液压龙门吊起重装卸，不另用其它起重设备。
2．TJ165型架桥机主要技术参数2222架桥机主要部件介绍Ａ、主机1、车辆：车辆是主机承载主体结构，车长28米、宽3.6米、高1.4米。
车辆由车体、转向架、牵引走行机构、空气制动系统等部件组成，车体用16Mn 钢制作，转向架采用前五后四型式，中心销距20米，前五轴转向架工作型式为旁承承载、心盘转向。
二、四、五轴为主动轴。
后转向架为两台转K4型标准转向架合成的四轴转向架，一轴为主动轴，工作型式为心盘承载、心盘转向。
牵引走行机构为直流电机牵引，配架桥机专用减速箱。
空气制动系统采用东风型内燃机车制动系统。
2、机臂：机臂是主机主要承载结构，安装在１号柱和２号柱上，根据不同工况，机臂能前伸、后缩。
机臂上装有吊梁小车、吊轨小车、０号柱、０号柱摘挂和梁走行机构。
吊梁小车将梁片吊起后沿机臂运行，到达预定位置后落梁，实现架桥功能。
机臂为一细长箱形梁，长51000mm、宽1220mm高1380mm、用16M n 钢制作。
3、0号柱：0号柱是机臂在前方桥墩的支点，架桥时它和1号柱将机臂支撑为简支梁。
0号柱由六个节段组成，根据架设桥梁的不同高度，组合使用。
主肢用16Mn钢制作，缀杆用Q235钢制作。
4、1号柱：1号柱位于车辆前五轴转向架中心上方，为升降式四柱龙门结构，根据架桥机不同工况要求，可调整1号的高度。
架桥时1号柱与0号柱支承机臂，形成简支结构，自行时1号柱与2号柱一起支承机臂，1号柱支承轮采用4轮两级均衡结构，减少机臂接触应力，提高机臂使用寿命。
1号柱升降由4根油缸完成。
5、2号柱：2号柱位于1号柱后9米，为升降式四柱龙门结构，架桥机高臂自行时与一号柱支承机臂，桥头对位时机臂全悬，通过升降2号柱可调整机臂头部高度，使0号柱顺利立在前方桥墩上，曲线架桥时，可通过2号柱摆臂油缸实现机臂偏摆，最大摆动距离左右各2000mm。
2号柱升降由4根油缸完成。
6、3号柱：3号柱是单门架结构，位于车辆后转向架后1米处，有油缸升降其高度，主机自力走行时机臂后缩放在3号柱上，以使车辆重心后移，减轻车辆一位端轴重。
在拖梁、架梁作业时，3号柱架由油缸上伸到最高位，满足T梁的拖拉要求。
7、吊梁小车：吊梁小车安装在机臂下耳梁上，前后共二台，前方为主动小车，后方为被动小车。
吊梁小车由大车架，横移小车，起升机构，横移机构组成。
大车架由机臂尾部的拖拉卷扬机牵引，可沿机臂耳梁作纵向运行。
大车架内侧焊有横向耳梁，横移小车可沿横向耳梁运行，实现梁片横移功能。
横移小车为框架钢结构，内装带排绳装置的起升机构两套，起升机构是由4台7.5kw电机和5吨行星卷扬机组成，滑轮组倍率12，理论起升重量240吨。
8、吊轨小车：吊轨小车悬挂在机臂下耳梁上，前后共2台。
吊轨小车各自设有走行装置，由“三合一”减速机驱动，吊轨起升机构由CD10-9A型电动葫芦及滑轮组，轨夹钳等组成，单台小车起重量为１5吨。
9、拖梁小车：拖梁小车是卷扬机组拖动的运梁装置，可将机动平车上的梁片拖运到主机吊梁小车下方。
主机上拖梁小车由主动小车与被动小车组成，主动小车和被动小车均按８5吨承载设计，架32 m梁片时，主动小车和被动小车可分开用，不需要倒换小车。
拖梁小车框架上，设有转向心盘，以便在曲线上拖拉梁片。
拖拉卷扬机组安装在车辆底部，由电机支架、行星卷筒、传动链、磨擦卷筒，车辆前后的导向滑轮，钢丝绳等部件组成。
10、空气制动系统空气制动系统由下列各主要部件组成：⒈自动制动阀⒉均衡风缸⒊中继阀⒋过充风缸⒌单独制动阀⒍分配阀⒎作用阀（空气继动阀）⒏工作风缸⒐降压风缸⒑紧急风缸⒒作用风缸⒓变向阀⒔滤尘止回阀14.空压机15.其它部件（如双针双管压力表、管道滤尘器和各种塞门等）。
１1、动力和电器系统动力系统采用渭阳柴油机厂生产的150KW柴油发电机组。
电气系统由交流拖动及控制、直流拖动及控制、照明三部分组成。
该系统充分考虑了环境特点，能可靠安全地工作。
（电器元件：天水213元件）（１）交流拖动及控制部分：交流拖动及控制系统主要对梁片及轨排的吊装移动进行操作，操作元件均安装在交流司机室的交流控制柜中。
