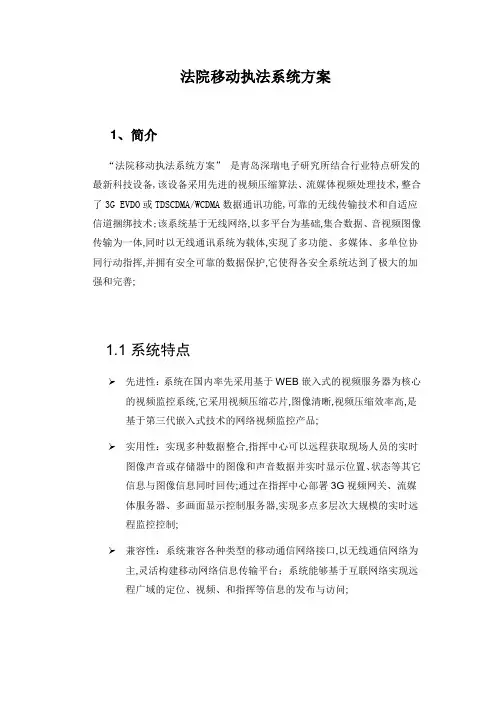

法院移动执法系统方案1、简介“法院移动执法系统方案”是青岛深瑞电子研究所结合行业特点研发的最新科技设备,该设备采用先进的视频压缩算法、流媒体视频处理技术,整合了3G EVDO或TDSCDMA/WCDMA数据通讯功能,可靠的无线传输技术和自适应信道捆绑技术;该系统基于无线网络,以多平台为基础,集合数据、音视频图像传输为一体,同时以无线通讯系统为载体,实现了多功能、多媒体、多单位协同行动指挥,并拥有安全可靠的数据保护,它使得各安全系统达到了极大的加强和完善;1.1 系统特点➢先进性：系统在国内率先采用基于WEB嵌入式的视频服务器为核心的视频监控系统,它采用视频压缩芯片,图像清晰,视频压缩效率高,是基于第三代嵌入式技术的网络视频监控产品;➢实用性：实现多种数据整合,指挥中心可以远程获取现场人员的实时图像声音或存储器中的图像和声音数据并实时显示位置、状态等其它信息与图像信息同时回传;通过在指挥中心部署3G视频网关、流媒体服务器、多画面显示控制服务器,实现多点多层次大规模的实时远程监控控制;➢兼容性：系统兼容各种类型的移动通信网络接口,以无线通信网络为主,灵活构建移动网络信息传输平台；系统能够基于互联网络实现远程广域的定位、视频、和指挥等信息的发布与访问;➢扩展性：系统软、硬件系统采用模块化设计,用户系统升级时,只需要增加前端的服务器,并升级相应的系统软件即可,不用额外添加或者废弃原有设备;➢灵活性：系统组网灵活,适合在局域网、广域网、专网和无线网络中使用；在网络中的授权用户可通过IE浏览器实时查看前端现场,客户端无需添加任何硬件;➢综合性：系统指挥中心平台能够显示：现场多个监控点的位置,建立多层次综合数据库,当紧急情况发生时时,依据各种数据做出科学快速决策,在最短的时间内赶到现场,保证上下级的互动指挥能力;➢可靠性：采用嵌入式实时操作系统和专用的硬件结构,保证了嵌入式网络视频服务器比基于PC机的系统具有更高的实时性、稳定性和可靠性;1.2 系统结构无线网络视频监控系统主要由以下三部分组成：➢视频的采集压缩模块此款单兵设备可选配头盔摄像机、子弹头摄像机、纽扣摄像机等各类摄像机采集前端视频信号,然后压缩;该模块支持不同的压缩比和图像大小,用户可以根据需要选择不同型号产品;➢无线的数据传输模块视频采集压缩后就可以将压缩好的视频图像文件传送到中心：传送的方式是通过电信或联通的无线网络,系统具有PPP拨号过程,并嵌入式地实现了TCP/IP协议、POP3/SMTP协议;➢中心的指挥管理平台监控中心只要是一台具有公网IP或者域名的服务器即可;启动服务后,就等待各个监控终端的连接,对于始终在线模式的终端,可以按照需要查询当前的图像情况,也可以自动不停地记录监控点的图像变化系统结构简洁明了,扩展性好,能适应多变的指挥要求;2、系统拓扑图2.系统构成说明如上图所示系统分为前端子系统、监控中心平台和监控客户端三个部分组成;本系统设计是基于3G无线传输的视频监控系统,将子弹式摄像机与前端设备整合在一起,极大的方便了携带,和应急之需,该设备是利用3G 传输信号,无需铺设网线,极大地降低建设成本,同时可以轻松实现随时随地的远程调度监控,音视频资料可以随时进行捕获,方便检索查阅;内带锂电池,摆脱了供电问题,可给设备和摄像机5—7小时的供电;系统的设计充分考虑了系统扩展性,系统扩展时只需添加视频服务器和摄像机等前端设备,即可不影响系统正常运行的情况,实现系统扩展;相比传统视频监控具有不可替代的优势;1、前端子系统前端视频采集系统由移动终端内置摄像头、外接子弹式摄像机,GPS设备等组成;其中网络中心服务器作为核心设备,负责将采集的各前端音视频图像经过压缩编码后通过3G网络上传到监控中心,实现远程观看操作;2. 监控指挥中心在监控指挥中心机房,监控中心平台采用一台IBM或HP小型服务器,安装网络综合指挥管理平台软件和移动视频网关软件,单台服务器可接入500台无线设备;监控中心根据需要安装电视墙,通过网络视频解码器将图像解码成电视信号,输出到电视墙;1中心服务器上安装“网络综合指挥管理平台软件”、“SQL2000”软件,负责对整个系统的管理；2存储服务器安装“存储服务器”软件,负责各终端点声音影像资料的录像;所需硬盘空间大小由录像视频数目、录像时间长短、录像保存周期,图像质量、帧率以及画面复杂度等决定;3、监控客户端1监控主机安装“监视器”软件,实现对各监控点的视频浏览和摄象机姿态调整等功能;2监控中心安装有网络视频解码器,负责将前端的采集来的数字信号解码还原出图像和声音传输到电视墙上;3手机和平板用户可以直接登陆中心服务器观看前端视频;3系统应用优势➢功能集成,充分利用网络资源常规的解决方案都是将上述的功能利用多个系统来实现,造价高且以后的扩充和升级不方便;本方案利用现代计算机网络技术的先进性,将多个功能集成起来,不仅充分利用了网高速准确的优点,同时也容易将各种服务需求集成于Intranet,体现了先进性和经济性;➢优秀的图像品质采用先进的编解码技术,图像清晰、自然;标准分辨率352×288像素,最高达并可自定义;图像无闪烁,连续性好;➢系统结构灵活采用标准的组网方式,支持IP单播、组播功能,可以组成点对点的监控系统,又可以组成一个中心对各站点的系统；在网络上可以设置多个分控工作站,满足多个用户的需要,可以组成多级系统;➢可扩容性强采用模块化设计,能够平滑实现端局扩容、中心扩容和分控台扩容;无论单级扩容或多级扩容都可以充分利用前期资源,降低扩容投入成本;➢易操作性控制界面、菜单全为中文,用户可以非常迅速地熟悉操作软件的使用;5、系统功能概述远程图像实时传输系统采用3G无线传输,根据设备的不同可使1-2张3G无线卡传输视频;指挥中心安装视频监控服务器,专网中的授权用户可用客户端软件查看远程现场;不同的用户可根据自己的需求灵活切换到任意一个前端现场,可多人同时观看一个现场,也可以不同用户选择任意现场查看;双向语音通话指挥中心可通过客户端和前端设备实现双向语音通话,便于统一指挥和调度,在网络状况相对较好的条件下,音质清晰无杂音,延时在5秒以内;多画面查看系统具有在同一客户终端上同时查看多个现场实时前端图像的功能,能够支持100路以上,方便领导把握全局动态,进行全局规划;录像与回放用户可以按时间、摄像机号、报警事件等条件智能化快速检索回放记录的录像资料,可以用软件内置的播放器进行播放;图像播放速度可手动调节;5.4.1计划录像系统管理员可设定多个时间段对多个现场前端的图像进行录制,图像数据保存在设备内装有的SD卡内;定时方式可选择单次录像和每天定时录像,各个时段可以单独设置;录像速度可以调节;5.4.2手动录像移动终端用户可根据需要随时选择系统各个现场前端进行录像控制,图像数据可保存在客户端本地的硬盘上或终端设备扩展卡内;5.4.3录像回放用户可以按时间、摄像机号、报警事件等条件智能化快速检索回放记录的录像资料,可以用软件内置的播放器进行播放;图像播放速度可手动调节;6用户管理功能提供安全完善的用户帐号密码管理功能和严格的控制权限分级制度;只有经过授权、拥有帐号密码的用户才能浏览或控制摄像机;密码保护功能系统采用严格的操作密码保护机制;➢现场监控移动终端设备,有用户级密码保护;维护人员如需修改设备设置,必须输入授权的用户名和密码➢系统访问认证：用户进入远程视频监控系统必须事先进行输入用户名和密码,系统管理员根据用户授予相应的权限监视和控制权限;视频存储、点播、下载视频录像采用分布式网络存储,存储服务器可以设置在任何可接入网络的地方,不限制存储器的容量空间,不限制存储器的数量,授权用户可以在任何地方下载、观看录像,分布式网络结构,方便用户根据需要设置存储服务器;考虑到设备的统一管理,以及网络接入条件的便利性,建议每个分控中心,设立1个或几个存储服务服务器,存储本辖区的音视频资料;存储服务器设置应做如下考虑：一是基于网路条件优化的考虑；二是不同省份或地区的网络运营商的网络基础条件不同,网络之间的关口存在瓶颈；建议一个区域最好使用同一家网络运营商的基础网络组建系统;系统支持计划录像、联动录像、手动录像设置,可以设置录像文件的保存天数,录像文件的时间长度等等;用户可以在任何网络节点,对录像文件进行查询、点播、下载、回放等操作；支持时间、位置、标签、名称等多种查询方式；用户能不能下载和点播,由用户账户的权限决定;有些用户只能观看实时视频,无权操作录像文件移动视频指挥工作人员外出执法可以通过移动终端设备实时将前端现场图像实时传送到监控中心,实现远程指挥;视频信息共享系统的录像文件为标准的avi文件,可使用Mediaplayer、Realplayer等通用播放器播放,方便将视频信息在各个部门之间共享;定位设备支持GPS定位功能,GPS定位信息通过加密传送到指挥中心,实现视频和定位的二合一;系统保障数据库备份：当系统安装运行后,可以对用户、资源等信息进行备份；如需恢复可导入备份便可；如果系统存储出现异常,可以进行手动录像或抓图,以便保留重要信息；系统自带软件狗,当系统异常或受到攻击时,软件狗会自动重启保护;。
