精馏塔物料衡算

则F = D + W
FxF= DxD+ WxW
175 = D + WD=76.6kmol/h
175×0.44=0.974D+0.0235WW=98.4kmol/ h
例：将含24%（摩尔分率，以下同）易挥发组分的某混合液送入连续操作的精馏塔。要求馏出液中含95%的易挥发组分，残液中含3%易挥发组分。塔顶每小时送入全凝器850kmol蒸汽，而每小时从冷凝器流入精馏塔的回流量为670kmol。试求每小时能抽出多少kmol残液量。回流比为多少？
Y =nA/nB=yA/yB=yA/（1-yA）kmolA / kmolB
Y =pA/pB=pA/（P - pA）
在吸收操作中，通常A组分：指吸收质
B组分：液相xB指吸收剂，气相yB指惰气
四．吸收推动力：实际浓度与平衡浓度之差。即ΔY=Y–Y*（以气相浓度表示）
ΔX=X*- X（以液相浓度表示）
脱收推动力：ΔY=Y*- Y（以气相浓度表示）
气膜、液膜越厚，传质阻力越大，传质速率就越小，而膜越薄，自然越有利传质。
（三）提高吸收速率：流体力学指出，流速越大，边界膜越薄。因此按照双膜理论，在其它条件不变时，增大流速，就可以减小双膜阻力，从而提高吸收速率。
七．吸收速率
1．吸收速率：是指单位传质面积上，单位时间内吸收的溶质量。
在稳定操作的吸收设备中吸收设备内的任一部位上，相界面两侧的对流传质速率是相等的（否则会在界面处有溶质积累）。因此其中任何一侧有效膜中的传质速率都能代表该处的吸收速率。
阻力阻力
双膜理论模型
通过假设，把整个相际传质的复杂过程简化为吸收质只是经气、液两层的分子扩散过程。因此两膜层就成为吸收过程的两个基本阻力。
（二）在两相主体浓度一定的情况下，两膜层的阻力便决定了传质速率的大小。双膜理论也称双阻力理论。

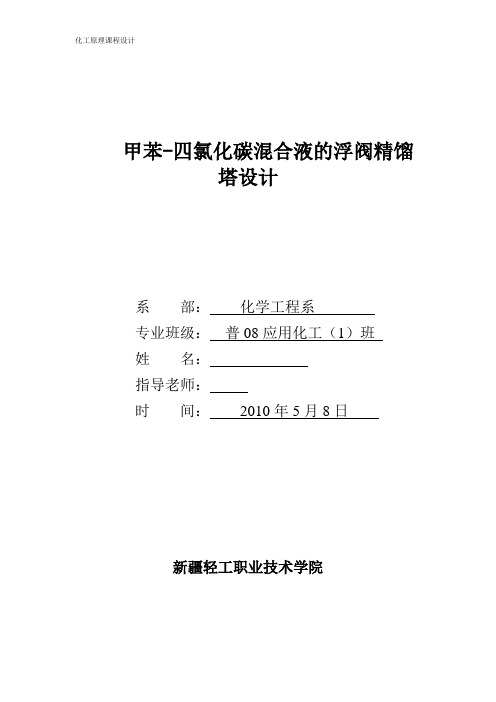

甲苯-四氯化碳混合液的浮阀精馏塔设计系部：化学工程系专业班级：普08应用化工（1）班姓名：指导老师：时间：2010年5月8日新疆轻工职业技术学院目录摘要 (2)关键词 (2)前言 (2)1精馏 (2)2工艺条件 (3)3精馏塔的物料衡算 (4)4板数的确定 (5)5精馏塔的工艺条件及有关物性数据的计算 (7)6精馏塔的塔体工艺尺寸计 (9)7塔板主要工艺尺寸的计算 (10)8筛板的流体力学验算 (11)9塔板负荷性能图 (13)小结 (16)参考文献 (18)致谢 (19)摘要：精馏在化工生产过程中起着非常重要的作用。

精馏是研究化工及其它相关过程中物质的分离和提纯方法的一门技术。

在许多重要化工工业中，例如化工、石油化工、炼油、等，必须对物料和产物进行分离和提纯，才能使加工过程进行，并得到符合使用要求的产品。

本设计将通过给定的生产操作工艺条件自行设计苯-四氯化碳物系的分离和精馏。

关键词：甲苯四氯化碳塔板数精馏提馏前言化工生产中所处理的原料，中间产物，粗产品几乎都是由若干组分组成的混合物，而且其中大部分都是均相物质。

生产中为了满足储存，运输，加工和使用的需求，时常需要将这些混合物分离为较纯净或几乎纯态的物质。

精馏是分离液体混合物最常用的一种单元操作，在化工，炼油，石油化工等工业得到广泛应用。

精馏过程在能量计的驱动下，使气，液两相多次直接接触和分离，利用液相混合物中各相分挥发度的不同，使挥发组分由液相向气相转移，难挥发组分由气相向液相转移。

实现原料混合物中各组成分离该过程是同时进行传质传热的过程。

本次设计任务为设计一定处理量的甲苯和四氯化碳混合物精馏塔。

化工原理课程设计是培养学生化工设计能力的重要教学环节，通过课程设计使我们初步掌握化工设计的基础知识、设计原则及方法；学会各种手册的使用方法及物理性质、化学性质的查找方法和技巧；本课程设计的主要内容是精馏过程的物料衡算，工艺计算，结构设计和校核。

1 精馏1.1 精馏的原理利用混合物中各组分挥发能力的差异，通过液相和气相的回流，使气、液两相逆向多级接触，在热能驱动和相平衡关系的约束下，使得易挥发组分（轻组分）不断从液相往气相中转移，而难挥发组分却由气相向液相中迁移，使混合物得到不断分离，称该过程为精馏。

1 精馏塔的物料衡算1.1 原料液及塔顶和塔底的摩尔分率 甲醇的摩尔质量 A M =32.04kg/kmol 水的摩尔质量 B M =18.02kg/kmol315.002.18/55.004.32/45.004.32/45.0=+=F xxD=(0.98/32.04)/(0.98/32.04+0.02/18.02)=0.898 1.2 原料液及塔顶和塔底产品的平均摩尔质量F M =0.315⨯32.04+(1-0.315) ⨯18.02=22.44kg/kmol D M =0.898⨯32.04+(1-0.898) ⨯18.02=30.61kg/kmol1.3 物料衡算原料处理量 F=17500000/(330⨯24⨯22.4)=98.467kmol/h 总物料衡算 98.467=D+W甲醇物料衡算 ωX +=⨯W D 898.0315.0467.98联立解得 D=48.462kmol/h W=93.136kmol/h Xw=0.001W M =0.001⨯32.04+(1-0.001) ⨯18.02=18.03kg/kmol2 塔板数的确定2.1 理论板层数N T 的求取2.1.1 相对挥发度的求取将表1中x-y 分别代入)1()1(A A AA y x y x --=α得表2所以==∑1212...21a a a m α 4.22.1.2进料热状态参数q 值的确定根据t-x-y 图查得x F =0.315的温度t 泡=77.6℃ 冷液进料：60℃t m =26.7760+=68.8℃查得该温度下甲醇和水的比热容和汽化热如下：则Cp=2.84×0.315+4.186×0.685=3.7579 kJ/kg K r 汽=1091.25×0.315+2334.39×0.685=1942.8 kJ/kgq=汽汽进泡r r )t -(+t Cp =8.19428.19428.686.77×7579.3+）—（=1.017>1 2.1.3求最小回流比及操作回流比采用作图法求最小回流比，在x-y 图中、自点（0.315,0.315）作进料线方程： y=1-q Xf 1--x q q =59.8x －18.53 (1) 操作线方程： y=x )1-α(1αx+= 3.2x14.2x + (2)联立（1）（2）得到的交点(0.321,0.668)即为（Xq,Yq ）所以最小回流比R min =－Xq －Yq Xd Yq =321.06658.06658.0898.0--=0.6734取操作回流比为R=2R min =1.34682.1.4求精馏塔的气、液相负荷/h 46.473kmol =34.5061.3468=RD =L ⨯/h80.979kmol =34.506 2.3468=1)D +(R =V ⨯/h 144.94kmol =98.467+46.473=F +L = L' /h 80.979kmol =V =V'2.1.5求操作线方程精馏段操作线方程为1n y +=1R R +n x +1D x R +=3468.23468.1n x +3468.2898.0=0.574n x +0.383 （a ）提馏段操作线方程0004.079.10005.0979.80961.63979.8094.144'''1'-=⨯-=-=+m m W m m x x x VW x V L y （b ）2.1.5采用逐板法求理论板层数由 1(1)q q qx y x αα=+- 得y yx )1(--=αα将 α=4.2 代入得相平衡方程yyyyx 2.32.4)1(-=--=αα （c ）联立（a ）、（b ）、（c ）式，可自上而下逐板计算所需理论板数。

一、精馏塔全塔物料衡算)(:)(:)(:skmol W skmol D skmol F 塔底残液流量塔顶产品流量进料量：塔底组成：塔顶组成、下同）：原料组成（摩尔分数xx xwD Fat F 4102.1⨯= 00F 46=x 00D 93=x 00W 1=xkmolkg 04.32=M 甲醇kmolkg 02.18=M 水原料甲醇组成：00F 4.3202.18/5404.32/4604.32/46=+=x塔顶组成：00D 2.8802.18/704.32/9304.32/93=+=x塔底组成：00W 6.002.18/9904.32/104.32/1=+=x进料量：s kmol a t F 234410205.2360024300]02.18/)324.01(04.32/324.0[10102.1102.1-⨯=⨯⨯-+⨯⨯=⨯=物料衡算式为：x x x WD F W D WD F F +=+=联立代入求解：3108-⨯=D 210405.1-⨯=W二、常压下甲醇—水气液平衡组成（摩尔）与温度关系1、温度C C C o o o t t t t t t t t t 2.99..........................06.010031.509.9210076.66 (100)2.887.6441.871009.667.6452.68....................67.74.323.9026.967.79.883.90W W W D D D FFF =--=--=--=--=--=--：：： 精馏段平均温度：C o t t t 64.67276.6652.682D F1=+=+=提馏段平均温度：C o t t t86.83276.6652.682WF2=+=+=2、密度已知：pTaaooBB A A LTp a 4.22M)M (1V=+=ρρρρ混合气密度：为相对分子质量为质量分数，混合液密度：塔顶温度：C o t76.66D=气相组成：00DDD 5.92 (1001007).6476.6610096.917.649.66=--=--y yy ： 进料温度：C ot52.68F= 气相组成：00FFF 4.88..............10092.8452.687062.8992.846870=--=--y yy ： 塔底温度：C ot 2.99W= 气相组成：00WWW 19.3.........................10002.9910034.2809.92100=--=--y yy： 1>精馏段： 液相组成：001F D 13.60 (2))(=+=x x x x气相组成：001FD145.90 (2))(=+=y y y y所以：kmolkg7.309045.0102.189045.004.32Vkmol kg 474.26603.0102.18603.004.32LM M 11=-+⨯==-+⨯=）（）（2>提馏段： 液相组成：002F W 25.16 (2))(=+=x x x x气相组成：002FW215.46 (2))(=+=y y y y所以：kmolkg49.244615.0102.184615.004.32Vkmol kg33.20165.0102.18165.004.32LM M 22=-+⨯==-+⨯=）（）（由不同温度下甲醇和水的密度：求得在tD、tF、tD下的甲醇和水的密度（单位：3-⋅m kg ）51.962 (852).96501.01716.720.011852.965...................3.9652.991003.9654.9589010072.716 (7162).99100725716901002.99204.759 (55).97993.01564.74693.0155.979..................8.97776.66702.9838.9776070564.746 (74376).6670751743607076.66015.855 (599).97846.01628.74446.01599.978................8.97752.68702.9838.9776070628.744 (74352).6870751743607052.68W WwW wWcW cWWD DcD wDcD cDDF FwF wFcF cFF=-+==--=--=--=--==-+==--=--=--=--==-+==--=--=--=--=ρρρρρρρρρρρρρρρρρρCCC o o ottt所以：11.8072204.759015.8552L D F 1=+=+=）（）（ρρρ 76.9082015.85551.9622L F W 2=+=+=）（）（ρρρ845.02V 0985.12V 605.015.2734.2215.273112.115.2734.2215.273085.115.2734.2215.273kmolkg 4385.242V kmol kg 699.302V kmol kg 467.181kmol kg 41.301kmol kg 9885.301kmolkg 33.22L kmol kg 474.262L kmolkg 10.181kmol kg 56.221kmolkg 39.301VW VF VD VF W VWVWD VDVDF VFVFVF VW VF VD W W VW F F VF D D VD LF LW LF LD W W LW F F LFD D LD 212121MMMM M M M M M M M M M M M M M M M M M M M M M M M M M M M M M =+==+==+⨯==+⨯==+⨯==+==+==-+==-+==-+==+==+==⨯-+⨯==⨯-+⨯==⨯-+⨯=）（）（）（）（）（）（）（）（）（）（）（）（）（）（）（水甲醇水甲醇水甲醇水甲醇水甲醇水甲醇ρρρρρρρρρt t t y y y y y y x x x x x x3、混合液体表面张力：二元有机物—水溶液表面张力可用下列公式计算：414141OsO wsW mσϕσϕσ+= 注：VV V OOWWWWW x x x +=σVV V OOOOOOO x x x +=σVV SWsW sWx =ϕVVSososox =ϕQB A ]3232)[(441.0)lg(VWW+=-⨯==σσϕϕqT q Q B V oo owq 12lg A soswsosw=+=ϕϕϕϕ）（式中，下脚标w 、o 、s 分别代表水、有机物及表面部分；xw、x o指主体部分的分子数；Vw、Vo指主体部分的分子体积；σW、σo为纯水、有机物的表面张力；对甲醇q=1。

加料板
L' IL'
(6)式变为：
FI F V IV LI L VIV LI L
V V IV FI F L LIL 将（5）式代入 F L LIV FI F L LIL FIV L LIV FI F L LIL F IV IF L LIV IL
令 q IV IF L L
V 1 qF V y L qF Lx Fx f
q 1Fy qFx Fx f
∴ y q x xf
q 1 q 1
q 1y qx x f
(13)
此式即为加料板的操作线方程，也叫q线方程，
它表示在加料板的上升蒸气组成和回流液组成之间的 关系。即y与x的关系。
6、提馏段操作线方程的另一种形式
R 1
精馏段操作线。
2、q线
y q x xf q 1 q 1
若x=xf 时，
y
q
q
1
x
f
xf q 1
xf
在y－x图上，q线通过对角线上y = x = xf一点,
q
斜率为 q 1 的直线，料液的进料状况不同， q线的斜率不同。
冷料
y
饱液
气液混合

-+ +-
饱气
x
过热
xf
14、进料热状况
进料状况 q值
（3）、各组分的气化潜热接近相等。
2、精馏段操作线方程
精馏段的作用：利用回流把上升蒸气中的重组分逐 步冷凝下来，同时把回流液中的轻组分气化，从而在 塔顶得到比较纯的轻组分。
精馏段的操作线方程 可以根据物料衡算导 出。按下图圈定的范 围（n+1板以上）作
物料衡算：
V
L
D

2 精馏塔的工艺计算2.1精馏塔的物料衡算2.1.1基础数据 （一）生产能力：10万吨/年，工作日330天，每天按24小时计时。

（二）进料组成：乙苯212.6868Kmol/h ；苯3.5448 Kmol/h ；甲苯10.6343Kmol/h 。

（三）分离要求：馏出液中乙苯量不大于0.01，釜液中甲苯量不大于0.005。

2.1.2物料衡算（清晰分割）以甲苯为轻关键组分，乙苯为重关键组分，苯为非轻关键组分。

01.0=D HK x ，005.0=W LK x ，表2.1 进料和各组分条件由《分离工程》P65式3-23得：,1,,1LKi LK Wi HK D LK Wz xD Fx x =-=--∑ （式2. 1）2434.13005.001.01005.0046875.0015625.08659.226=---+⨯=D Kmol/hW=F-D=226.8659-13.2434=213.6225Kmol/h 0681.1005.06225.21322=⨯==W X W ，ωKmol/h编号 组分 i f /kmol/h i f /% 1 苯 3.5448 1.5625 2 甲苯 10.6343 4.6875 3 乙苯 212.6868 93.7500总计226.86591005662.90681.16343.10222=-=-=ωf d Kmol/h 132434.001.02434.1333=⨯==D X D d ，Kmol/h5544.212132434.06868.212333=-=-=d f ωKmol/h表2-2 物料衡算表2.2精馏塔工艺计算2.2.1操作条件的确定 一、塔顶温度纯物质饱和蒸气压关联式（化工热力学 P199）：CC S T T x Dx Cx Bx Ax x P P /1)()1()/ln(635.11-=+++-=-表2-3 物性参数注：压力单位0.1Mpa ，温度单位K编号 组分 i f /kmol/h 馏出液i d 釜液i ω 1 苯 3.5448 3.5448 0 2 甲苯 10.6343 9.5662 1.0681 3 乙苯 212.6868 0.1324 212.5544总计226.865913.2434213.6225组份 相对分子质量临界温度C T 临界压力C P苯 78 562.2 48.9 甲苯 92 591.841.0 乙苯106617.236.0名称 A B CD表2-3饱和蒸汽压关联式数据以苯为例，434.02.562/15.3181/1=-=-=C T T x1.5)434.033399.3434.062863.2434.033213.1434.098273.6()434.01()(635.11-=⨯-⨯-⨯+⨯-⨯-=-CS P P In01.02974.09.48)1.5ex p(a S P MPa P =⨯=⨯-=同理，可得MPa P b 1.00985.00⨯=露点方程：∑==ni ii p p y 11，试差法求塔顶温度表2-4 试差法结果统计故塔顶温度=105.5℃二、塔顶压力塔顶压力Mpa p 1.0013.1⨯=顶 三、塔底温度苯 -6.98273 1.33213 -2.62863 -3.33399 甲苯 -7.28607 1.38091 -2.83433 -2.79168 乙苯-7.486451.45488-3.37538-2.23048泡点方程：p x pni ii =∑=10试差法求塔底温度故塔底温度=136℃四、塔底压力塔底压力Mpa p 1.0013.1⨯=底 五、进料温度进料压力为Mpa p 1.0013.1⨯=进，泡点方程：p x pni ii =∑=1试差法求进料温度故进料温度=133℃六、相对挥发度的计算据化学化工物性数据手册，用内插法求得各个数据5.105=顶t ℃，961.5=苯α514.2=甲苯α1=乙苯α；136=底t ℃，96.1=甲苯α1=乙苯α； 133=进t ℃，38.4=苯α97.1=甲苯α1=乙苯α综上，各个组份挥发度见下表据清晰分割结果，计算最少平衡级数。

补充：冷液回流时的精馏线
L内＝L外＋Φ V外＝V－Φ L外＝RD Φrm=L外Cpm(tb-tR) L外:塔外的液相回流量,kmol/h Φ:被冷凝下来的流量,kmol/h rm:回流液在泡点温度下的气化 潜热，kJ/kmol Cpm:回流液的平均比热，kJ/(kmol·K) tb:回流液的泡点温度，OC tR:冷回流液的温度，OC
y1 = xD= 0.95
解：
（3） V （质）= ( R + 1 ) D(质） = ( 2 + 1 )×50 kg / h = 150 kg / h M氯访= 119.35 kg / kmol M四氯化碳 = 153.8kg / kmol Mm= (0.95×119.35 + 0.05×153.8) kg / kmol =121.1 kg / kmol V = (150kg/h) /( 121.1kg/kmol) = 1.24 kmol / h L（质）= R﹒D = 2 ×50 kg / h = 100 kg / h L = 100 / 121.1 kmol / h = 0.826 kmol / h
V = L+D
精馏段轻组分物料衡算
V yn+1=Lxn + D xD V=L+D
2பைடு நூலகம்精馏段物料衡算及操作线方程
2
1
* 精馏段操作线方程的意义：
上升蒸汽组成y n+1之间的关系。
在一定的操作条件下，从任一塔板（n）向
下流的液体组成xn与相邻的下一块塔板（n+1）
L = R D V = L+ D =（R + 1）D
a
b
c
d
e
t
x(y)

一、精馏塔全塔物料衡算)(:)(:)(:skmol W skmol D skmol F 塔底残液流量塔顶产品流量进料量：塔底组成：塔顶组成、下同）：原料组成（摩尔分数xx x wD Fat F 4102.1⨯= 00F 46=x 00D 93=x 00W 1=xkmolkg04.32=M甲醇kmolkg02.18=M水原料甲醇组成：00F 4.3202.18/5404.32/4604.32/46=+=x塔顶组成：00D 2.8802.18/704.32/9304.32/93=+=x塔底组成：00W 6.002.18/9904.32/104.32/1=+=x进料量：s kmol a t F 234410205.2360024300]02.18/)324.01(04.32/324.0[10102.1102.1-⨯=⨯⨯-+⨯⨯=⨯= 物料衡算式为：x x x WD F W D WD F F +=+=联立代入求解：3108-⨯=D 210405.1-⨯=W二、常压下甲醇—水气液平衡组成（摩尔）与温度关系1、温度C C C o o o t t t t t t t t t 2.99..........................06.010031.509.9210076.66......................1002.887.6441.871009.667.6452.68....................67.74.323.9026.967.79.883.90WW W D D D F F F =--=--=--=--=--=--：：： 精馏段平均温度：C o t t t64.67276.6652.682DF1=+=+=提馏段平均温度：C o t t t 86.83276.6652.682W F2=+=+=2、密度已知：pTaaooBB A A LTp a 4.22M)M (1V=+=ρρρρ混合气密度：为相对分子质量为质量分数，混合液密度：塔顶温度：C o t76.66D=气相组成：00DDD 5.92 (1001007).6476.6610096.917.649.66=--=--y yy ： 进料温度：C ot52.68F= 气相组成：00FFF4.88 (100)92.8452.687062.8992.846870=--=--y yy ：塔底温度：C ot 2.99W= 气相组成：00WWW 19.3.........................10002.9910034.2809.92100=--=--y yy： 1>精馏段： 液相组成：001F D 13.60 (2))(=+=x x x x气相组成：001FD145.90 (2))(=+=y y y y所以：kmolkg7.309045.0102.189045.004.32Vkmol kg 474.26603.0102.18603.004.32LM M 11=-+⨯==-+⨯=）（）（2>提馏段： 液相组成：002F W 25.16 (2))(=+=x x x x气相组成：002FW215.46 (2))(=+=y y y y所以：kmolkg49.244615.0102.184615.004.32Vkmol kg33.20165.0102.18165.004.32LM M 22=-+⨯==-+⨯=）（）（由不同温度下甲醇和水的密度：求得在tD、tF、tD下的甲醇和水的密度（单位：3-⋅m kg ）51.962 (852).96501.01716.720.011852.965...................3.9652.991003.9654.9589010072.716 (7162).99100725716901002.99204.759 (55).97993.01564.74693.0155.979..................8.97776.66702.9838.9776070564.746 (74376).6670751743607076.66015.855 (599).97846.01628.74446.01599.978................8.97752.68702.9838.9776070628.744 (74352).6870751743607052.68W WwW wWcW cWWD DcD wDcD cDDF FwF wFcF cFF=-+==--=--=--=--==-+==--=--=--=--==-+==--=--=--=--=ρρρρρρρρρρρρρρρρρρCC C o oott t所以：11.8072204.759015.8552L D F 1=+=+=）（）（ρρρ 76.9082015.85551.9622L F W 2=+=+=）（）（ρρρ845.02V 0985.12V 605.015.2734.2215.273112.115.2734.2215.273085.115.2734.2215.273kmolkg 4385.242V kmolkg 699.302V kmol kg 467.181kmol kg 41.301kmol kg 9885.301kmolkg 33.22L kmol kg 474.262L kmolkg 10.181kmol kg56.221kmolkg 39.301VW VF VD VF W VWVWD VDVDF VFVFVF VW VF VD W W VW F F VF D D VD LF LW LF LD W W LW F FLF D D LD 212121MMMM M M M M M M M M M M M M M M M M M M M M M M M M MM M M M =+==+==+⨯==+⨯==+⨯==+==+==-+==-+==-+==+==+==⨯-+⨯==⨯-+⨯==⨯-+⨯=）（）（）（）（）（）（）（）（）（）（）（）（）（）（）（水甲醇水甲醇水甲醇水甲醇水甲醇水甲醇ρρρρρρρρρt t t y y y y y y x x x x x x3、混合液体表面张力：二元有机物—水溶液表面张力可用下列公式计算：414141OsOwsW mσϕσϕσ+= 注：VV VOOWWWWWx x x +=σVV V OOOOOOOx x x +=σVV SWsW sWx =ϕVVSososox =ϕQB A ]3232)[(441.0)lg(VWW+=-⨯==σσϕϕqT q Q B V oo owq 12lg A soswsosw=+=ϕϕϕϕ）（式中，下脚标w 、o 、s 分别代表水、有机物及表面部分；xw、x o指主体部分的分子数；Vw、Vo指主体部分的分子体积；σW、σo为纯水、有机物的表面张力；对甲醇q=1。

精馏的物料衡算一、全塔物料衡算连续精馏过程中，塔顶和塔底产品的流量与组成，是和进料的流量与组成有关的。

它们之间的关系可通过全塔物料衡算求得。

衡算范围如图10—2虚线框内所示。

总物料平衡F＝D+W(10—1)易挥发组分平衡Fxr＝DxD+Wxw(10—2)式中F原料液摩尔流量，kmol／h；D——馏出液摩尔流量，kmol／h；W——釜残液摩尔流量，kmol／h；XF——料液中易挥发组分的摩尔分数；XD馏出液中易挥发组分的摩尔分数；XW釜残液中易挥发组分的摩尔分数。

<imgborder=“0”height=“373”src=“/Upload Files/Tech/20115/201105301637559040.jpg”width=“450”/只要已知其中4个参数，就可以求出其他二参数。

一般状况下F、cF、cD、Xw由生产任务规定。

上式中F、D、W 也可采纳质量流量，相应地XF、XD、Xw用质量分数。

<imgborder=“0”height=“180”src=“/Upload Files/Tech/20115/201105301637554896.jpg”width=“450”/式中D／F，W／F——工程上分别称其为馏出液采出率和残液采出率。

精馏生产中还常用回收率的概念。

所谓回收率，是指某组分通过精馏回收的<imgborder=“0”height=“63”src=“/UploadFi les/Tech/20115/201105301637551123.jpg”width=“450”/全塔物料衡算方程虽然简洁，但对指导精馏生产却是至关重要的。

实际生产中，精馏塔的进料是由前——工序送来的，因此进料组成XF为定值。

由式(10—4)、式(10—5)可知，塔的产品产量和组成是相互制约的。

2.精馏塔工艺计算2.1塔的物料衡算2.1.1料液及塔顶，塔底产品含乙醇的摩尔分率F:原料液流量（kmol/s） xF:原料组成（摩尔分率，下同）D：塔顶产品流量（kmol/s） xD:塔顶组成W：塔底残液流量（kmol/s） xW:塔底组成2.1.2进料2.1.3物料衡算2.2有关的工艺计算2.2.1原料液的平均摩尔质量：Mf =xfMOHCHCH23+(1-xf)MOH2=0.1934⨯46+(1-0.1934)⨯18=23.4kg/kmol 同理可求得：MD =42.6972kg/kmol MW=18.5544kg/kmol45 C下，原料液中ρOH2=971.1kg/m3,ρOHCHCH23=735kg/m3由此可查得原料液，塔顶和塔底混合物的沸点，以上计算结果见表6。

表6 原料液`馏出液与釜残夜的流量与温度2.3 最小回流比及操作回流比的确定如图所示的乙醇-水物系的平衡曲线，具有下凹的部分，当操作线与q线的交点尚未落到平衡线上之前，操作线已与平衡线相切，如图中点g所示。

点g附近已出现恒浓区，相应的回流比便是最小回流比。

对于这种情况下的Rmin的求法只能是通过作图定出平衡线的切线之后，再由切线的截距或斜率求之。

如图1-63所示，可用下式算出：1min min +R R =1934.08814.037.08814.0-- ⇒ R min =2.889可取操作回流比R=1.5⨯2.889=4.3342.4 全凝器冷凝介质的消耗量塔顶全凝器的热负荷：Q C =(R+1)D(I VD -I LD ) 可以查得I VD =1266kJ/kg I LD =253.9kJ/kg,所以 Q C =(1.612+1)⨯2.0330⨯(1266-253.9)=5317.45kJ/h取水为冷凝介质，其进出冷凝器的温度分别为25 C 和35 C 则 平均温度下的比热c pc =4.174kJ/kg C,于是冷凝水用量可求 W C =)(c Q 12pc C t t -=)2535(174.445.5317-⨯=127.4kg/h4.精馏塔主体尺寸计算4.3提留段塔径的计算1t 2DF t t +=705.91258.9983.83=+=℃查t-x-y 图在91.705℃下：0552.0=x A, A y 3273.0= 9448.0=xB, B y 6727.0=KmolKg xM xM MBAL/5456.199448.0180552.04621=⨯+⨯=+=M g =M 1y A +M 2y B =46⨯0.3273+18⨯0.6727=27.1644 kg/kmol 汽塔气相平均密度 v ρ=RTPM g=)705.91273(314.81644.27325.101+⨯⨯=0.9077 kg/m 3x AW =LA Mx M 1=5456.190552.046⨯=0.1299x BW =1-x AW =0.8701 汽塔的液相平均密度 在91.705℃下查表得：A ρ=729.5 kg/m 3B ρ=964.3 kg/m 3Lρ1=AAWx ρ+BBWx ρ=7295.01299.0+9643.08701.0=1.0804 L ρ=925.6 kg/m 3V=(R+1)D=(4.334+1)⨯8.057=42.976 kmol/h v B =vg 3600 vM ρ⨯ =9077.036001644.27976.42⨯⨯=0.3573 m/sL '=L+qF=8.811+1⨯10.09=18.901 kmol/h L 3=LLML ρ⨯3600'=6.92536005456.19901.18⨯⨯=0.1109⨯103-m 3/s查化工数据手册求取：A σ=16.1 mN/mB σ=60.05 mN/m5.塔高的确定：Z=（TT E N -1）H T =(7968.015-1)⨯0.45=8.02 m塔板结构尺寸的确定： ● 溢流装置● 由于塔径小于800mm,所以采用单溢流弓形降液管，平行受液盘及平行溢流堰， 取堰长L w =0.66D,即L w =0.66⨯0.3=0.198m 出口堰高HW=H1-HOW,66.0=DLw,则H ow =m 003.0)0198.02412.0(1100084.232=⨯⨯H w =H l - H OW =0.06-0.003=0.057m 降液管的宽度W d 与降液管的面积A f 由66.0=Dlw,125.0Dw d ,=tf A A 0.0700W d =0.125⨯0.3=0.0375mA f =0.07⨯3202.04m D=π停留时间(03.25100899.045.0005.03s LsHtAf =⨯⨯=⋅=- 〉5S 符合要求）降液管底隙高度Ho h o =h w -0.006=0.051m 取边缘宽度取边缘宽度为W C =0.03m 安定区宽度安定区宽度为W S =0.050m 开孔区面积A a X=(2-D W d +W S )=)050.00375.0(23.0+-=0.0625mR=-2D W C =0.15-0.03=0.12mA a =2[x 222180R xR π+-sin 1-Rx =0.068m 2。

所以
F=14000 / 117.7=118.95 kmol/h
工艺参数计算
全塔物料衡算
例：在连续精馏塔中分离由二硫化碳和四氯化碳所组成的混合液。已知原料液 流量为14000kg/h，组成为0.3（二硫化碳的质量分数，下同）。若要求釜液组 成不大于0.05，馏出液回收率为90％。试求：馏出液的流量和组成？（分别以 摩尔流量和摩尔分数表示）
工艺参数计算
全塔物料衡算
例：在连续精馏塔中分离由二硫化碳和四氯化碳所组成的混合液。已知原料液 流量为14000kg/h，组成为0.3（二硫化碳的质量分数，下同）。若要求釜液组 成不大于0.05，馏出液回收率为90％。试求：馏出液的流量和组成？（分别以 摩尔流量和摩尔分数表示）
解：
xF
wF / M A wF / M A (1 wF ) / M B
解：
馏出液回收率
DxD / FxF =90% DxD=0.9×118.95×0.465=49.78 由全塔物料衡算
F=D+W
FxF=DxD+WxW 解之
118.95=D+W 118.95×0.465=0.9×118.95×0.465+0.096W
D=61.33kmol/h xD=49.78 / 61.33=0.81
精馏技术 ---全塔物料衡算
工艺参数计算
全物料 衡算, 以单位时间为基准
列式：衡算式（质量守恒）、关系式
总物料： F D W
易挥发组分： FxF DxD Wxw
F、D、W —摩尔流量 kmol/s xF、xD、xW—摩尔分率
工艺参数计算
全塔物料衡算
工程计算中，通常F和xF、xD、xW为已知，由以上两式联立求解，可得馏 出液量D和残液量W。

kmol吸收质/kmol惰性气V，Y1L，X1
X1、X2—分别为出塔和进塔液体的组成，
（1）分子扩散的阻力和速率主要决定于扩散物质和流体的温度以及某些物理性质。
（2）分子扩散速率与其在扩散方向上的浓度梯度成正比。
分子扩散系数是物质的物理性质之一。扩散系数大，表示分子扩散快。
（3）分子在液体中扩散速率比在气体中要慢的多。因为液体的密度比气体的密度大得多，其分子间距小。
2．涡流扩散：通过流体质点的湍动和旋涡而传递物质的现象。主要发生在湍流流体中。
所以气体的摩尔分率为yA=pA/P=vA/V；xD
yB=PB/P= vB/V或yB=1-yAF，xF
三．物料衡算（双组分）
对总物料衡算F =D+W
对易挥发组分衡算FxF=DxD+ WxW
式中：W
F——原料液、塔顶产品（馏出液）、塔底产品（釜残液）流量，kmol/hxW
xF、xD、xW——分别为原料液、馏出液、釜残液中易挥发组分的摩尔分率
二．吸收分类
组分数目：单组分吸收，多组分吸收。
化学反应：物理吸收，化学吸收。
热效应：等温吸收，非等温吸收。
三．相组成表示
1．比质量分率XW（YW）：混合物中两组分的质量之比。
XW（YW）= GA/GB=αA/αBkgA / kgB
2．比摩尔分率X（Y）：混合物中两组分的摩尔数之比。
X =nA/nB=xA/xB=xA/（1-xA）kmolA / kmolB
3．对流扩散：湍流主体与相界面间的涡流扩散与分子扩散两种传质作用的总称。
它与传热过程的对流传热类似。
六．吸收机理
（一）吸收机理（双膜理论要点）
1．相互接触的汽液两流体间存在着稳定的相界面，界面两侧各存在着一个很薄的有效层流膜层。吸收质以分子扩散方式通过两膜层。

少使提馏段操作线越来
越靠近平衡线。
q=1

q>1
e
xW
xF
xD
19
(1)五种进料热状况：
1、冷液进料 ； 2、泡点进料（饱和液体进料）； 3、气液混合物进料 ； 4、露点进料（饱和气体进料）； 5、过热蒸气进料
20
(2)进料热状况对进料板物流的影响
（1）冷液进料
tF tV ,
L'LF
V ' V
（2）对于泡点进料
16
由于相邻两板的温度和浓度变化不大，所以可以假设
IV IV',ILIL'
整理得： L'LIV IF F IVIL
令q=L'LIVIF F IVIL
=饱饱 和和 蒸蒸 汽汽 焓-焓 饱 -原 和料 液焓 体焓
=将 11Kkmmol原 o进 1原 l料 k料 m液 料 变 o原 的 为 变 l 千 料 饱 成 摩 和 的 饱 尔 蒸 摩 汽 和 汽 化 尔 所 蒸热 需 汽 汽的 的 化 所 热 热 热 量 需焓
通过物料衡算推导出来。
4
3.3.2 分段物料衡算
由于精馏过程比较复杂，推导操作线方程时，需作
适当的简化处理，故提出以下两个基本假定。
（一）基本假定
（1）恒mol气化
在精馏段内，单位时间内从每块塔板上升蒸气的mol数
都相等。在提馏段也是一样，但两段的上升蒸气mol数不一
定相等。
在精馏段：V1=V2=…=Vn=V 在提馏段：V1＇=V2＇=…=Vn＇=V＇
q>1
q=0
q<0
e
xW
xF
xD
W , xw
釜液

设计题目：乙醇-水连续精馏筛板塔的设计
任务要求：原料：乙醇~水溶液，年产量48000吨
乙醇含量：32.6%(质量分数)，原料液温度：25℃设计要求：塔顶的乙醇含量不小于83%(摩尔分率)
塔底的乙醇含量不大于1%(摩尔分率)
原料处理量：质量流量= 4.61 t/h
物料衡算
查表得：
M（乙醇）=46 kg/kmol M（水）=18 kg/kmol
1．原料液及塔顶、塔底产品的摩尔分率
塔顶物流：
进料物流：
塔底物流：
2．原料液及塔顶、塔底产品的摩尔质量
塔顶物流D的平均摩尔质量：
进料物流F的平均摩尔质量：
塔底物流W的平均摩尔质量：
3．物料衡算
进料流速：
根据：
总物料守恒：F=D+W
易挥发组分物料守恒：F*x F=D*x D+W*x Ws
得：D=45.48 kmol/h
W=204.82 kmol/h
4．甲醇回收率
η=(D*x D)/(F*x F)= (45.48*0.83)/(250.3*0.159)=0.949 三．理论板数N T的确定
查手册得：
表1：乙醇-水气液平衡数据
1．最小回流比R min
根据表1数据画出气液平衡x-y图，过（0.159,0.159）作垂直于x轴的直线，为进料线，于气液平衡线交于点（0.159,0.503），即为（x q，y q）
R min=（x D-y q）/（y q-x q）=（0.83-0.503）/（0.503-0.159）=0.95。

一、精馏塔全塔物料衡算原料甲醇组成: 塔顶组成: 塔底组成: 进料量:s kmol a t F 234410205.2360024300]02.18/)324.01(04.32/324.0[10102.1102.1-⨯=⨯⨯-+⨯⨯=⨯= 物料衡算式为:联立代入求解:二、常压下甲醇—水气液平衡组成(摩尔)与温度关系1、温度精馏段平均温度: 提馏段平均温度: 2、密度已知:pTaaooBB A A LTp a 4.22M)M (1V=+=ρρρρ混合气密度：为相对分子质量为质量分数，混合液密度：塔顶温度: 气相组成:进料温度:气相组成:塔底温度:气相组成:1>精馏段:液相组成:气相组成:所以:2>提馏段:液相组成:气相组成:所以:由不同温度下甲醇与水得密度:求得在、、下得甲醇与水得密度(单位:)51.962 (852).96501.01716.720.011852.965...................3.9652.991003.9654.9589010072.716 (7162).99100725716901002.99204.759 (55).97993.01564.74693.0155.979..................8.97776.66702.9838.9776070564.746 (74376).6670751743607076.66015.855 (599).97846.01628.74446.01599.978................8.97752.68702.9838.9776070628.744 (74352).6870751743607052.68W WwW wWcW cWWD DcD wDcD cDDF FwF wFcF cFF=-+==--=--=--=--==-+==--=--=--=--==-+==--=--=--=--=ρρρρρρρρρρρρρρρρρρCCC o o ottt所以:845.02V 0985.12V 605.015.2734.2215.273112.115.2734.2215.273085.115.2734.2215.273kmolkg 4385.242V kmol kg 699.302V kmol kg 467.181kmol kg 41.301kmol kg 9885.301kmolkg 33.22L kmol kg 474.262L kmolkg 10.181kmol kg 56.221kmolkg 39.301VW VF VD VF W VWVWD VDVDF VFVFVF VW VF VD W W VW F F VF D D VD LF LW LF LD W W LW F F LFD D LD 212121MMMM M M M M M M M M M M M M M M M M M M M M M M M M M M M M M =+==+==+⨯==+⨯==+⨯==+==+==-+==-+==-+==+==+==⨯-+⨯==⨯-+⨯==⨯-+⨯=）（）（）（）（）（）（）（）（）（）（）（）（）（）（）（水甲醇水甲醇水甲醇水甲醇水甲醇水甲醇ρρρρρρρρρt t t y y y y y y x x x x x x3、混合液体表面张力:二元有机物—水溶液表面张力可用下列公式计算: 注:式中,下脚标w 、o 、s 分别代表水、有机物及表面部分;、指主体部分得分子数;、指主体部分得分子体积;、为纯水、有机物得表面张力;对甲醇q=1。

1 精馏塔的物料衡算1.1 原料液及塔顶和塔底的摩尔分率 甲醇的摩尔质量 A M =32.04kg/kmol 水的摩尔质量 B M =18.02kg/kmol315.002.18/55.004.32/45.004.32/45.0=+=F x 898.002.18/06.004.32/94.004.32/94.0=+=D x1.2 原料液及塔顶和塔底产品的平均摩尔质量FM =0.315⨯32.04+(1-0.315) ⨯18.02=22.44kg/kmol DM=0.898⨯32.04+(1-0.898) ⨯18.02=30.61kg/kmol1.3 物料衡算原料处理量 h kmol F /467.9844.22243301075.17=⨯⨯⨯=总物料衡算 98.467=D+W甲醇物料衡算 ωX +=⨯W D 898.0315.0467.98联立解得 D=48.462kmol/h W=93.136kmol/h 0005.0=WxWM =0.0005⨯32.04+(1-0.0005) ⨯18.02=18.03kg/kmol2 塔板数的确定2.1 理论板层数N T 的求取2.1.1 相对挥发度的求取将表1中x-y 分别代入)1()1(A A A A y x y x --=α得表2所以==∑1212...21a a a m α 4.22.1.2进料热状态参数q 值的确定根据t-x-y 图查得x F =0.315的温度t 泡=77.6℃ 冷液进料：60℃t m =26.7760+=68.8℃查得该温度下甲醇和水的比热容和汽化热如下：则Cp=2.84×0.315+4.186×0.685=3.7579 kJ/kg K r 汽=1091.25×0.315+2334.39×0.685=1942.8 kJ/kg q=汽汽进泡r r )t -(+t Cp =8.19428.19428.686.77×7579.3+）—（=1.017>12.1.3求最小回流比及操作回流比采用作图法求最小回流比，在x-y 图中、自点（0.315,0.315）作进料线方程： y=1-q Xf 1--x q q =59.8x －18.53 (1)操作线方程： y=x)1-α(1αx += 3.2x14.2x+ (2)联立（1）（2）得到的交点(0.321,0.668)即为（Xq,Y q ）所以最小回流比R min =－Xq－Yq Xd Yq =321.06658.06658.0898.0--=0.6734取操作回流比为R=2R min =1.34682.1.4求精馏塔的气、液相负荷/h46.473kmol =34.5061.3468=RD =L ⨯/h 80.979kmol =34.506 2.3468=1)D +(R =V ⨯/h 144.94kmol =98.467+46.473=F +L = L'/h80.979kmol =V =V'2.1.5求操作线方程精馏段操作线方程为1n y +=1R R +n x +1D x R +=3468.23468.1n x +3468.2898.0=0.574n x +0.383 （a ）提馏段操作线方程0004.079.10005.0979.80961.63979.8094.144'''1'-=⨯-=-=+m m W m m x x x VW x VL y（b ）2.1.5采用逐板法求理论板层数由 1(1)qq qx y x αα=+- 得yyx )1(--=αα将 α=4.2 代入得相平衡方程yy yyx 2.32.4)1(-=--=αα （c ）联立（a ）、（b ）、（c ）式，可自上而下逐板计算所需理论板数。

苯—甲苯混合液筛板精馏塔设计1 设计任务和条件（1）年处理含苯60%(质量分数，下同) 的苯-甲苯混合液50000吨（2）料液温度35℃（3）塔顶产品浓度98%（4）塔底釜液含甲苯98%（5）每年实际生产天数 330（一年中有一月检修）（6）精馏塔顶压强 4Kpa（表压）（7）冷水温度 30℃（8）饱和蒸汽压力 0.1Mpa（9）地址：江苏盐城2. 板式塔的设计2.1 工业生产对塔板的要求：①通过能力要大，即单位塔截面能处理的气液流量大。

②塔板效率要高。

③塔板压力降要低。

④操作弹性要大。

⑤结构简单，易于制造。

在这些要求中，对于要求产品纯度高的分离操作，首先应考虑高效率；对于处理量大的一般性分离（如原油蒸馏等），主要是考虑通过能力大。

2．2设计方案的确定2．2.1装置流程的确定精馏装置包括精馏塔，原料预热器，再沸器，冷凝器，釜液冷却器和产品冷却器等设备。

蒸馏过程按操作方式不同，可分为连续精馏和间歇精馏两种流程。

在本次的设计中，是为分离苯—甲苯混合物。

对于二元混合物的分离，应该采用连续精馏流程。

2.2.2操作压力的选择蒸馏过程按操作压力不同，可分为常压蒸馏，减压蒸馏和加压蒸馏。

一般除热敏性物系外，凡通过常压分离要求，并能用江河水或循环水将馏出物冷凝下来的物系，都应采用常压精馏。

根据本次任务的生产要求，应采用常压精馏操作。

2.2．3进料热状况的选择蒸馏操作有五种进料热状况，它的不同将影响塔内各层塔板的汽、液相负荷。

工业上多采用接近泡点的液体进料和饱和液体进料，通常用釜残液预热原料。

所以这次采用的是泡点进料。

2.2.4加热方式的选择由于采用泡点进料，将原料液加热至泡点后送入精馏塔内。

塔顶上升蒸汽采用全凝气冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却后送至储罐。

2.2.5回流比的选择回流比是精馏操作的重要工艺条件，其选择的原则是使设备费用和操作费用之和最低。

苯—甲苯混合液是属易分离物系，最小回流比较小，故操作回流比取最小回流比的2.0倍。
