叶片式气动马达

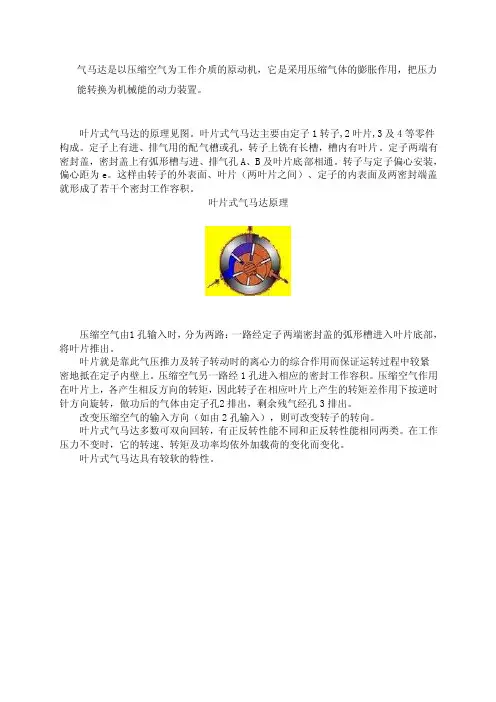

气马达是以‎压缩空气为‎工作介质的‎原动机，它是采用压‎缩气体的膨‎胀作用，把压力能转‎换为机械能‎的动力装置‎。

叶片式气马‎达的原理见‎图。

叶片式气马‎达主要由定‎子1转子,2叶片,3及4等零‎件构成。

定子上有进‎、排气用的配‎气槽或孔，转子上铣有‎长槽，槽内有叶片‎。

定子两端有‎密封盖，密封盖上有‎弧形槽与进‎、排气孔A、B及叶片底‎部相通。

转子与定子‎偏心安装，偏心距为e‎。

这样由转子‎的外表面、叶片（两叶片之间‎）、定子的内表‎面及两密封‎端盖就形成‎了若干个密‎封工作容积‎。

叶片式气马‎达原理压缩空气由‎1孔输入时‎，分为两路：一路经定子‎两端密封盖‎的弧形槽进‎入叶片底部‎，将叶片推出‎。

叶片就是靠‎此气压推力‎及转子转动‎时的离心力‎的综合作用‎而保证运转‎过程中较紧‎密地抵在定‎子内壁上。

压缩空气另‎一路经1孔‎进入相应的‎密封工作容‎积。

压缩空气作‎用在叶片上‎，各产生相反‎方向的转矩‎，因此转子在‎相应叶片上‎产生的转矩‎差作用下按‎逆时针方向‎旋转，做功后的气‎体由定子孔‎2排出，剩余残气经‎孔3排出。

改变压缩空‎气的输入方‎向（如由2孔输‎入），则可改变转‎子的转向。

叶片式气马‎达多数可双‎向回转，有正反转性‎能不同和正‎反转性能相‎同两类。

在工作压力‎不变时，它的转速、转矩及功率‎均依外加载‎荷的变化而‎变化。

叶片式气马‎达具有较软‎的特性。

气动马达是‎以压缩空气‎为工作介质‎的原动机，它是采用压‎缩气体的膨‎胀作用，把压力能转‎换为机械能‎的动力装置‎。

各类型式的‎气马达尽管‎结构不同，工作原理有‎区别，但大多数气‎马达具有以‎下特点：1.可以无级调‎速。

只要控制进‎气阀或排气‎阀的开度，即控制压缩‎空气的流量‎，就能调节马‎达的输出功‎率和转速。

便可达到调‎节转速和功‎率的目的。

2.能够正转也‎能反转。

大多数气马‎达只要简单‎地用操纵阀‎来改变马达‎进、排气方向，即能实现气‎马达输出轴‎的正转和反‎转，并且可以瞬‎时换向。

一、叶片式气动马达的工作基本原理叶片式气马达的原理见图1。

叶片式气马达主要由定子1、转子2、叶片3及4等零件构成。

定子上有进、排气用的配气槽或孔，转子上铣有长槽，槽内有叶片。

定子两端有密封盖，密封盖上有弧形槽与进、排气孔A、B及叶片底部相通。

转子与定子偏心安装，偏心距为e。

这样由转子的外表面、叶片（两叶片之间）、定子的内表面及两密封端盖就形成了若干个密封工作容积。

图1 叶片式气马达原理图说明：（1—定子；2—转子；3、4—叶片）压缩空气由A孔输入时，分为两路：一路经定子两端密封盖的弧形槽进入叶片底部，将叶片推出。

叶片就是靠此气压推力及转子转动时的离心力的综合作用而保证运转过程中较紧密地抵在定子内壁上。

压缩空气另一路经A孔进入相应的密封工作容积。

如图42.3-1，压缩空气作用在叶片3和4上，各产生相反方向的转矩，但由于叶片3伸出长（与叶片4伸出相比），作用面积大，产生的转矩大于叶片4产生的转矩，因此转子在相应叶片上产生的转矩差作用下按逆时针方向旋转，做功后的气体由定子孔C排出，剩余残气经孔B排出。

改变压缩空气的输入方向（如由B孔输入），则可改变转子的转向。

叶片式气马达多数可双向回转，有正反转性能不同和正反转性能相同两类。

下图为正反转性能相同的叶片式马达特性曲线。

这一特性曲线是在一定工作压力（例如0.5MPa）下做出的，在工作压力不变时，它的转速、转矩及功率均依外加载荷的变化而变化。

当外加载荷转矩为零时，即为空转，此时转速达最大值nmax，马达输出功率为零。

当外加载荷转矩等于气马达最大转矩Tmax时，气马达停转，转速为零，此时输出功率也为零。

当外加载荷转矩等于气马达最大转矩的一半时，其转速为最大转速的一半。

此时马达输出功率达最大值Pmax。

一般说来，这就是气马达的额定功率。

图2 叶片式气马达特性曲线说明：在工作压力变化时，特性曲线的各值将随之有较大的变化。

说明叶片式气马达具有较软的特性。

二、活塞式气动马达的工作基本原理常用活塞式气马达大多是径向连杆式的，图3为径向连杆活塞气马达工作原理图。

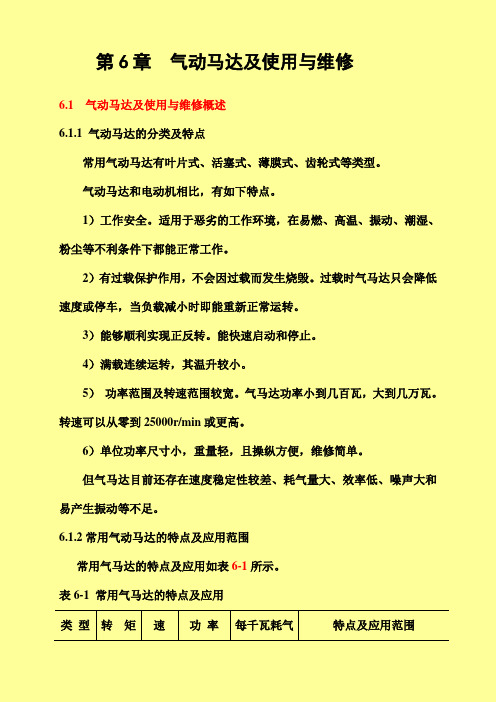

第6章气动马达及使用与维修6.1 气动马达及使用与维修概述6.1.1 气动马达的分类及特点常用气动马达有叶片式、活塞式、薄膜式、齿轮式等类型。

气动马达和电动机相比，有如下特点。

1）工作安全。

适用于恶劣的工作环境，在易燃、高温、振动、潮湿、粉尘等不利条件下都能正常工作。

2）有过载保护作用，不会因过载而发生烧毁。

过载时气马达只会降低速度或停车，当负载减小时即能重新正常运转。

3）能够顺利实现正反转。

能快速启动和停止。

4）满载连续运转，其温升较小。

5）功率范围及转速范围较宽。

气马达功率小到几百瓦，大到几万瓦。

转速可以从零到25000r/min或更高。

6）单位功率尺寸小，重量轻，且操纵方便，维修简单。

但气马达目前还存在速度稳定性较差、耗气量大、效率低、噪声大和易产生振动等不足。

6.1.2常用气动马达的特点及应用范围常用气马达的特点及应用如表6-1所示。

表6-1 常用气马达的特点及应用类型转矩速功率每千瓦耗气特点及应用范围度量（m3/min）叶片式低转矩高速度由不足1kw到13kw小型：1.8～2.3大型：1～1.4制造简单、结构紧凑、低速启动转矩小，低速性能不好。

适用于要求低或中功率的机械，如手提工具，复合工具传送带、升降机等活塞式中、高转矩低速和中速由不足1kw到17kw小型：1.9～2.3大型：1～1.4在低速时，有较大的功率输出和较好的转矩特性。

启动准确，且启动和停止特性均较叶片式好。

适用载荷较大和要求低速转矩较高的机械，如手提工具、起重机、绞车、拉管机等薄膜式高转矩低速度小于1kw1.2～1.4适用于控制要求很精确、启动转矩极高和速度低的机械6.1.3 气动马达的日常维护要点1 使用要点压缩空气、最高操作压力、温度范围、润滑油等符合规定。

气动马达输出传动轴心连接不当时，会形成不良动作从而导致故障发生。

发现马达故障时，立即停止使用，并由专业人员进行检查、调整、维修。

空气供应来源要充足，以免造成转速忽快忽慢。

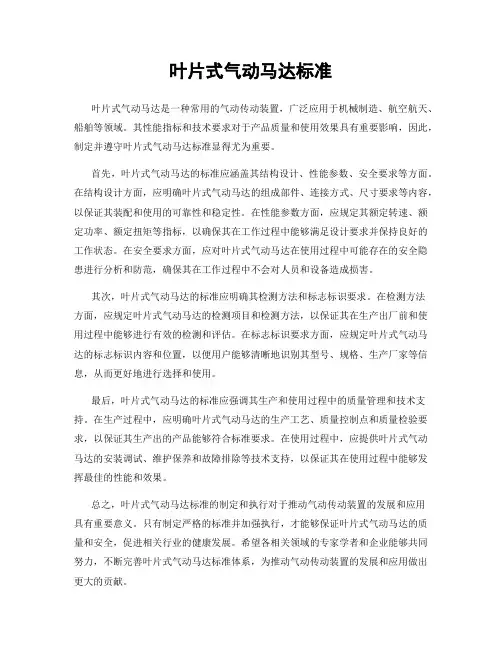

叶片式气动马达标准叶片式气动马达是一种常用的气动传动装置，广泛应用于机械制造、航空航天、船舶等领域。

其性能指标和技术要求对于产品质量和使用效果具有重要影响，因此，制定并遵守叶片式气动马达标准显得尤为重要。

首先，叶片式气动马达的标准应涵盖其结构设计、性能参数、安全要求等方面。

在结构设计方面，应明确叶片式气动马达的组成部件、连接方式、尺寸要求等内容，以保证其装配和使用的可靠性和稳定性。

在性能参数方面，应规定其额定转速、额定功率、额定扭矩等指标，以确保其在工作过程中能够满足设计要求并保持良好的工作状态。

在安全要求方面，应对叶片式气动马达在使用过程中可能存在的安全隐患进行分析和防范，确保其在工作过程中不会对人员和设备造成损害。

其次，叶片式气动马达的标准应明确其检测方法和标志标识要求。

在检测方法方面，应规定叶片式气动马达的检测项目和检测方法，以保证其在生产出厂前和使用过程中能够进行有效的检测和评估。

在标志标识要求方面，应规定叶片式气动马达的标志标识内容和位置，以便用户能够清晰地识别其型号、规格、生产厂家等信息，从而更好地进行选择和使用。

最后，叶片式气动马达的标准应强调其生产和使用过程中的质量管理和技术支持。

在生产过程中，应明确叶片式气动马达的生产工艺、质量控制点和质量检验要求，以保证其生产出的产品能够符合标准要求。

在使用过程中，应提供叶片式气动马达的安装调试、维护保养和故障排除等技术支持，以保证其在使用过程中能够发挥最佳的性能和效果。

总之，叶片式气动马达标准的制定和执行对于推动气动传动装置的发展和应用具有重要意义。

只有制定严格的标准并加强执行，才能够保证叶片式气动马达的质量和安全，促进相关行业的健康发展。

希望各相关领域的专家学者和企业能够共同努力，不断完善叶片式气动马达标准体系，为推动气动传动装置的发展和应用做出更大的贡献。

叶片式气动马达工作原理叶片式气动马达是一种常用的气动传动装置，广泛应用于工业生产中。

它利用气体压力产生的动能来驱动机械设备，具有结构简单、功率密度大、响应速度快等优点。

下面将详细介绍叶片式气动马达的工作原理。

首先，叶片式气动马达由气缸、转子、叶片等部件组成。

当压缩空气进入气缸时，气缸内的转子受到气压作用而转动。

转子上的叶片随之受力而做往复运动，从而驱动输出轴进行旋转运动。

这种工作原理类似于内燃机，但是叶片式气动马达是利用气体的压力来推动叶片运动，而非燃油的燃烧产生的高温高压气体。

其次，叶片式气动马达的工作原理基于气体动力学原理。

当压缩空气进入气缸时，气体分子受到挤压而产生高速运动，这种高速气流使得叶片受力并产生旋转运动。

同时，气体分子的碰撞和流动也会产生一定的动能，这部分动能被传递给叶片，进而驱动输出轴进行转动。

叶片式气动马达的工作原理还涉及到气体的压力和流量。

通过控制气源的压力和流量，可以调节叶片式气动马达的转速和输出功率。

一般来说，压力越大、流量越大，叶片式气动马达的输出功率也越大。

因此，在实际应用中，需要根据具体的工作要求来调节气源的参数，以实现最佳的工作效果。

叶片式气动马达的工作原理还与其结构设计密切相关。

优秀的叶片式气动马达应该具有合理的叶片布局、精密的气缸加工、高强度的转子材料等特点，以确保在高速旋转时能够保持稳定的工作状态，同时具有较高的耐磨性和耐高温性能。

总的来说，叶片式气动马达的工作原理是基于气体动力学原理，利用压缩空气产生的动能来驱动机械设备。

通过合理控制气源参数和优化结构设计，可以实现叶片式气动马达的高效稳定工作。

在实际应用中，需要根据具体的工作要求选择合适的叶片式气动马达，并合理调节气源参数，以实现最佳的工作效果。

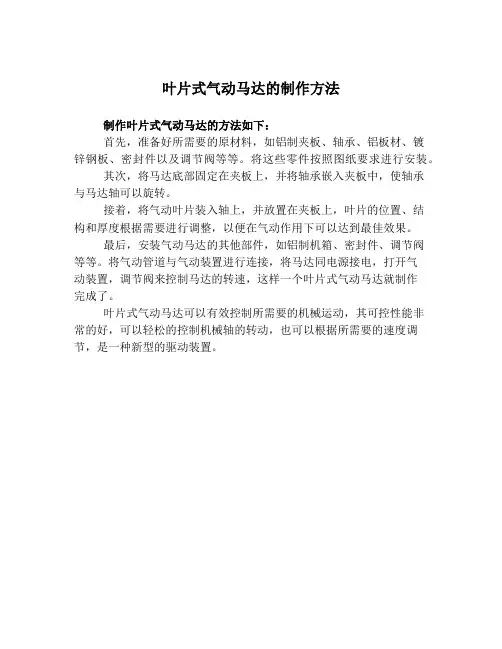

叶片式气动马达的制作方法
制作叶片式气动马达的方法如下：
首先，准备好所需要的原材料，如铝制夹板、轴承、铝板材、镀
锌钢板、密封件以及调节阀等等。

将这些零件按照图纸要求进行安装。

其次，将马达底部固定在夹板上，并将轴承嵌入夹板中，使轴承
与马达轴可以旋转。

接着，将气动叶片装入轴上，并放置在夹板上，叶片的位置、结
构和厚度根据需要进行调整，以便在气动作用下可以达到最佳效果。

最后，安装气动马达的其他部件，如铝制机箱、密封件、调节阀
等等。

将气动管道与气动装置进行连接，将马达同电源接电，打开气
动装置，调节阀来控制马达的转速，这样一个叶片式气动马达就制作
完成了。

叶片式气动马达可以有效控制所需要的机械运动，其可控性能非
常的好，可以轻松的控制机械轴的转动，也可以根据所需要的速度调节，是一种新型的驱动装置。

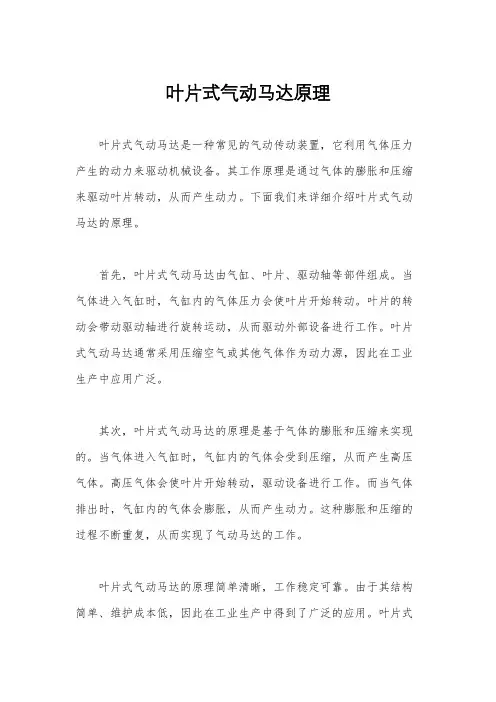

叶片式气动马达原理
叶片式气动马达是一种常见的气动传动装置，它利用气体压力产生的动力来驱动机械设备。

其工作原理是通过气体的膨胀和压缩来驱动叶片转动，从而产生动力。

下面我们来详细介绍叶片式气动马达的原理。

首先，叶片式气动马达由气缸、叶片、驱动轴等部件组成。

当气体进入气缸时，气缸内的气体压力会使叶片开始转动。

叶片的转动会带动驱动轴进行旋转运动，从而驱动外部设备进行工作。

叶片式气动马达通常采用压缩空气或其他气体作为动力源，因此在工业生产中应用广泛。

其次，叶片式气动马达的原理是基于气体的膨胀和压缩来实现的。

当气体进入气缸时，气缸内的气体会受到压缩，从而产生高压气体。

高压气体会使叶片开始转动，驱动设备进行工作。

而当气体排出时，气缸内的气体会膨胀，从而产生动力。

这种膨胀和压缩的过程不断重复，从而实现了气动马达的工作。

叶片式气动马达的原理简单清晰，工作稳定可靠。

由于其结构简单、维护成本低，因此在工业生产中得到了广泛的应用。

叶片式
气动马达可以根据不同的工作要求进行设计和制造，以适应不同的工作环境和工作条件。

同时，由于气动传动具有响应速度快、动力输出平稳等优点，因此在一些对动力要求较高的设备中得到了广泛的应用。

总之，叶片式气动马达是一种常见的气动传动装置，其原理是基于气体的膨胀和压缩来实现的。

它具有结构简单、工作稳定可靠等优点，在工业生产中得到了广泛的应用。

希望通过本文的介绍，能够让大家对叶片式气动马达的原理有一个更加清晰的认识。

气动马达叶片计算公式气动马达是一种利用气体压力来驱动旋转的机械设备，其叶片设计是关键的一环。

叶片的设计直接影响了气动马达的效率和性能。

在设计气动马达叶片时，需要考虑叶片的形状、尺寸和材料等因素，以确保气动马达能够正常工作并具有较高的效率。

在进行气动马达叶片设计时，需要考虑到叶片的受力情况。

叶片在气动马达中承受着气体的冲击力和离心力，因此在设计叶片形状和尺寸时需要考虑到这些受力情况。

为了计算叶片的尺寸和形状，可以使用以下的气动马达叶片计算公式：1. 叶片受力计算公式。

叶片在气动马达中承受的受力主要包括气体的冲击力和离心力。

在计算叶片受力时，可以使用以下的公式：F = m a。

其中，F表示叶片所受的力，m表示叶片的质量，a表示叶片所受的加速度。

根据叶片所受的气体压力和转速等参数，可以计算出叶片所受的力。

2. 叶片形状计算公式。

叶片的形状对气动马达的效率和性能有着重要的影响。

在设计叶片形状时，可以使用以下的公式：A = π r^2。

其中，A表示叶片的面积，π表示圆周率，r表示叶片的半径。

根据叶片的面积和气体流动情况等参数，可以计算出叶片的形状。

3. 叶片材料计算公式。

叶片的材料对气动马达的使用寿命和可靠性有着重要的影响。

在选择叶片材料时，可以使用以下的公式：σ = F / A。

其中，σ表示叶片的应力，F表示叶片所受的力，A表示叶片的面积。

根据叶片所受的力和面积等参数，可以计算出叶片的应力情况，从而选择合适的材料。

通过以上的气动马达叶片计算公式，可以对叶片的尺寸、形状和材料等进行合理的设计和选择，从而确保气动马达能够正常工作并具有较高的效率和性能。

同时，这些公式也为气动马达叶片的设计和优化提供了重要的参考和指导。

在实际的气动马达设计和制造中，可以根据具体的情况对这些公式进行调整和改进，以满足不同气动马达的需求和要求。

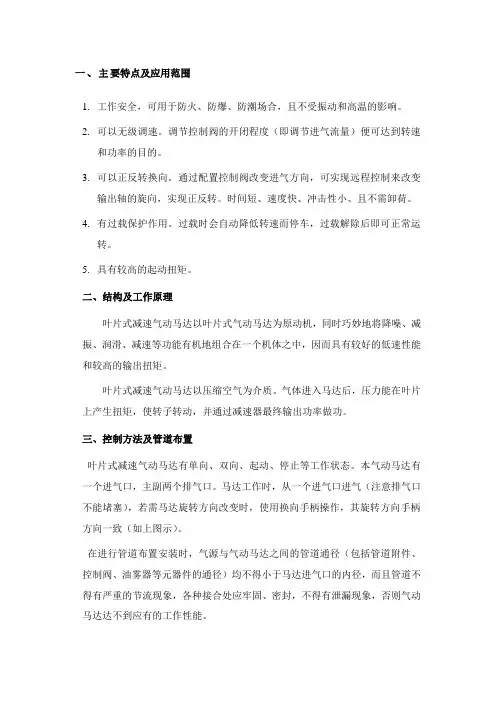

一、主要特点及应用范围
1.工作安全，可用于防火、防爆、防潮场合，且不受振动和高温的影响。

2.可以无级调速。

调节控制阀的开闭程度（即调节进气流量）便可达到转速
和功率的目的。

3.可以正反转换向。

通过配置控制阀改变进气方向，可实现远程控制来改变
输出轴的旋向，实现正反转。

时间短、速度快、冲击性小、且不需卸荷。

4.有过载保护作用。

过载时会自动降低转速而停车，过载解除后即可正常运
转。

5.具有较高的起动扭矩。

二、结构及工作原理
叶片式减速气动马达以叶片式气动马达为原动机，同时巧妙地将降噪、减振、润滑、减速等功能有机地组合在一个机体之中，因而具有较好的低速性能和较高的输出扭矩。

叶片式减速气动马达以压缩空气为介质。

气体进入马达后，压力能在叶片上产生扭矩，使转子转动，并通过减速器最终输出功率做功。

三、控制方法及管道布置
叶片式减速气动马达有单向、双向、起动、停止等工作状态。

本气动马达有一个进气口，主副两个排气口。

马达工作时，从一个进气口进气（注意排气口不能堵塞），若需马达旋转方向改变时，使用换向手柄操作，其旋转方向手柄方向一致（如上图示）。

在进行管道布置安装时，气源与气动马达之间的管道通径（包括管道附件、控制阀、油雾器等元器件的通径）均不得小于马达进气口的内径，而且管道不得有严重的节流现象，各种接合处应牢固、密封，不得有泄漏现象，否则气动马达达不到应有的工作性能。

四、常见故障及排除方法。
