20XX武汉荣科回转窑筒体更换施工方案

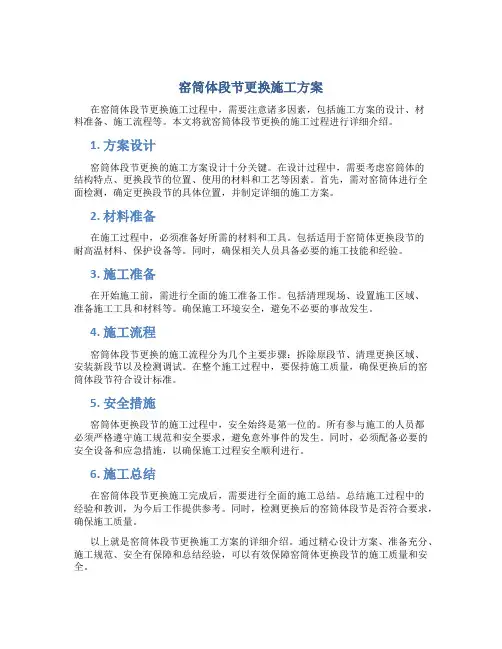

窑筒体段节更换施工方案在窑筒体段节更换施工过程中，需要注意诸多因素，包括施工方案的设计、材料准备、施工流程等。

本文将就窑筒体段节更换的施工过程进行详细介绍。

1. 方案设计窑筒体段节更换的施工方案设计十分关键。

在设计过程中，需要考虑窑筒体的结构特点、更换段节的位置、使用的材料和工艺等因素。

首先，需对窑筒体进行全面检测，确定更换段节的具体位置，并制定详细的施工方案。

2. 材料准备在施工过程中，必须准备好所需的材料和工具。

包括适用于窑筒体更换段节的耐高温材料、保护设备等。

同时，确保相关人员具备必要的施工技能和经验。

3. 施工准备在开始施工前，需进行全面的施工准备工作。

包括清理现场、设置施工区域、准备施工工具和材料等。

确保施工环境安全，避免不必要的事故发生。

4. 施工流程窑筒体段节更换的施工流程分为几个主要步骤：拆除原段节、清理更换区域、安装新段节以及检测调试。

在整个施工过程中，要保持施工质量，确保更换后的窑筒体段节符合设计标准。

5. 安全措施窑筒体更换段节的施工过程中，安全始终是第一位的。

所有参与施工的人员都必须严格遵守施工规范和安全要求，避免意外事件的发生。

同时，必须配备必要的安全设备和应急措施，以确保施工过程安全顺利进行。

6. 施工总结在窑筒体段节更换施工完成后，需要进行全面的施工总结。

总结施工过程中的经验和教训，为今后工作提供参考。

同时，检测更换后的窑筒体段节是否符合要求，确保施工质量。

以上就是窑筒体段节更换施工方案的详细介绍。

通过精心设计方案、准备充分、施工规范、安全有保障和总结经验，可以有效保障窑筒体更换段节的施工质量和安全。

回转窑施工方案一、前言回转窑是一种常见的工程设备，广泛应用于水泥生产、矿山选矿、焦化等领域。

回转窑的正常运转对工程生产的稳定性和效率起着至关重要的作用。

本文将介绍回转窑的施工方案，包括施工准备、具体施工步骤和注意事项等内容，以期为相关工程人员提供参考。

二、施工准备在进行回转窑的施工前，需要进行充分的准备工作，以确保施工进展顺利。

具体准备工作包括：1.确定施工队伍和负责人员，明确施工任务和责任。

2.准备好所需的施工材料和设备，包括吊装设备、焊接设备等。

3.安排好施工计划和工期，合理安排施工进度。

4.检查施工现场的安全环境，确保施工过程中安全有序进行。

三、施工步骤1. 施工准备在开始具体的施工工作之前，需要做好施工准备工作，包括清理施工现场、搭建安全防护设施等。

2. 安装主体结构将回转窑的主体结构部分进行吊装安装，确保结构的牢固性和稳定性。

3. 连接电气系统根据设计要求，连接回转窑的电气系统，进行线路连接和接地等工作。

4. 完成附属设备安装安装回转窑的附属设备，如齿圈、起重装置等，确保设备安装正确无误。

5. 调试设备对已安装的设备进行调试和检测，确保设备运行正常。

四、注意事项在进行回转窑的施工过程中，需要特别注意以下几点：1.严格遵守相关的施工安全规范，确保施工过程中人员和设备的安全。

2.在施工现场设置明显的安全警示标识，禁止非施工人员进入作业区域。

3.定期对设备进行保养和维护，延长设备的使用寿命。

4.在施工过程中要严格控制施工进度，确保施工质量和工期的要求。

五、总结通过本文的介绍，我们了解了回转窑的施工方案，包括施工准备、具体施工步骤和注意事项等内容。

希望相关工程人员能够根据本文提供的方案，做好回转窑的施工工作，确保工程的顺利进行和有效运转。

回转窑安装施工方案精品教案一、方案背景与目标（200字）回转窑是水泥生产过程中重要的设备之一，负责将石灰石等原料烧成水泥熟料。

安装回转窑的施工工作需要精心策划和组织，确保安装过程中的安全和质量。

本教案旨在提供回转窑安装施工方案的详细步骤和注意事项，以帮助施工人员顺利完成任务。

二、施工步骤（500字）1.施工区域准备a.清理安装区域，确保没有障碍物和杂物；b.做好施工现场标识和安全防护工作，确保工人的人身安全；c.搭建起吊设备，用于后续回转窑的吊装。

2.回转窑吊装a.按照设计图纸和吊装方案，将回转窑吊装到预定位置；b.使用起重机或吊车进行吊装，确保吊装过程平稳无误；c.在吊装过程中，要注意回转窑的重心平衡，避免发生倾斜或颠簸。

3.回转窑定位a.在安装位置上标示好回转窑的轴线和中心点；b.使用水平仪进行精确测量，确保回转窑的位置和水平度。

4.支撑架安装a.根据回转窑的重量和尺寸，选择合适的支撑架；b.将支撑架安装在回转窑的支撑座上，确保牢固和稳定；c.使用水平仪检查支撑架的水平度，进行调整。

5.驱动装置安装a.根据回转窑的驱动方式，选择合适的驱动装置；b.将驱动装置安装在回转窑的轴上，并连接到动力源；c.进行试运转，确保驱动装置的正常工作。

6.管道连接和电气布线a.根据设计要求，安装回转窑的进出料管道和其他管道；b.进行管道连接，并进行泄漏测试，确保管道的密封性；c.进行电气布线，连接好回转窑的传感器和控制设备。

7.安全检查和调试a.对安装工作进行全面的安全检查，确保没有遗漏；b.对回转窑的各项功能进行调试和测试，确保正常工作；c.进行试产，观察回转窑运行过程中是否存在异常情况。

三、注意事项（300字）1.施工现场安全要求高，必须做好防护措施，保证施工人员的安全；2.在吊装回转窑时，要确保吊装设备和钢丝绳的安全可靠，避免发生事故；3.安装过程中要多次检查回转窑的位置和水平度，确保安装质量；4.支撑架的选择和安装要合理，确保回转窑的稳定性；5.在安装管道和电气布线时，要严格按照设计要求进行，确保正常运行；6.安装完成后，一定要进行全面的安全检查和调试，确保回转窑的安全性和正常工作。

回转窑安装施工方案回转窑是一种常见的烧结设备，主要用于煤矿、冶金、建材等行业的干法烧结生产线。

回转窑安装施工方案要综合考虑回转窑的结构特点、安全要求、设备维护和操作便利等因素。

下面是一份回转窑安装施工方案，供参考。

一、回转窑安装前的准备工作1.安全评估：对施工现场进行安全评估，确定施工过程中的安全措施和应急预案。

2.材料准备：准备好安装所需的各类材料、设备和工具。

3.施工方案编制：根据回转窑的结构特点和安装要求，编制详细的施工方案和工艺流程。

二、回转窑安装的基本步骤1.场地准备：清理施工现场，确保场地平整、无杂物，并确保周围设施不受影响。

2.安装基础工程：根据设计要求，施工窑体的基础工程，确保基础的牢固和水平。

3.安装窑体：根据施工方案，按照顺序进行窑体的安装。

首先安装窑筒，再安装窑头和窑尾。

在安装过程中，要保证窑体的水平度和垂直度。

4.安装互骨：在窑体安装完毕后，安装互骨。

互骨的安装要按照设计要求，并严格控制互骨的位置和间距。

5.安装齿轮环：将齿轮环安装在窑体上，确保齿轮环的位置和间距符合设计要求。

6.安装传动部件：根据回转窑的传动方式，安装传动轴、齿轮等传动部件，并进行调整和固定。

7.安装燃烧设备：根据设计要求，安装燃烧设备和燃烧系统，并进行调试和试运行。

8.安装冷却设备：根据设计要求，安装冷却设备和冷却系统，并进行调试和试运行。

9.安装电气控制系统：安装回转窑的电气控制系统，并进行调试和试运行。

10.完善附属设施：对回转窑的附属设施进行安装和调试，如料仓、卸料机和排尘设备等。

11.施工总结和验收：对施工过程进行总结，组织相关人员进行验收。

三、回转窑安装注意事项1.安全措施：在施工过程中，要严格遵守安全规定，佩戴好安全防护装备，做好安全教育和培训。

2.质量控制：施工过程中要进行严格的质量控制，确保回转窑的安装质量符合设计要求。

3.施工组织：施工过程中要建立合理的组织架构，统一指挥，协调各个施工工序之间的配合。

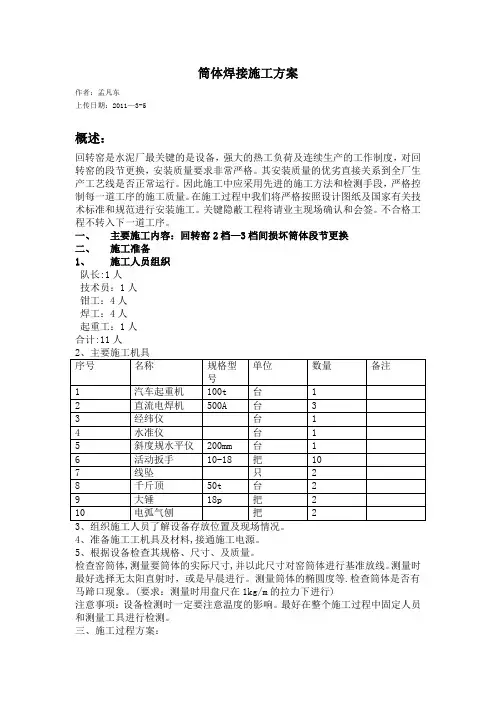

筒体焊接施工方案作者：孟凡东上传日期：2011—3-5概述：回转窑是水泥厂最关键的是设备，强大的热工负荷及连续生产的工作制度，对回转窑的段节更换，安装质量要求非常严格。

其安装质量的优劣直接关系到全厂生产工艺线是否正常运行。

因此施工中应采用先进的施工方法和检测手段，严格控制每一道工序的施工质量。

在施工过程中我们将严格按照设计图纸及国家有关技术标准和规范进行安装施工。

关键隐蔽工程将请业主现场确认和会签。

不合格工程不转入下一道工序。

一、主要施工内容：回转窑2档—3档间损坏筒体段节更换二、施工准备1、施工人员组织队长:1人技术员：1人钳工：4人焊工：4人起重工：1人合计:11人4、准备施工工机具及材料,接通施工电源。

5、根据设备检查其规格、尺寸、及质量。

检查窑筒体,测量要筒体的实际尺寸,并以此尺寸对窑筒体进行基准放线。

测量时最好选择无太阳直射时，或是早晨进行。

测量筒体的椭圆度等.检查筒体是否有马蹄口现象。

(要求：测量时用盘尺在1kg/m的拉力下进行)注意事项：设备检测时一定要注意温度的影响。

最好在整个施工过程中固定人员和测量工具进行检测。

三、施工过程方案：1、旧筒体切割、拆除1)、在停窑后，通过原筒体作基准点放出3条基准线，放线的长度比新筒体要长5mm（新筒体为7500mm，考虑到切割时损失3mm，故切割后旧筒体实际尺寸为7508—7509mm)，1条切割线、1条割坡口线、1条基准线，共并通过靶点作以标识。

对原筒体外周长——对口处尺寸进行测量，作好原始记录。

在原筒体内距焊缝150mm处用[20槽钢进行加固-中心板加大（便于需要增加拉筋)。

2)、筒体固定采用三个井字架并排连接加固支撑，其两边共8块弧筋板支撑筒体,每块弧筋板紧贴到筒体面与花架立筋角钢焊接，焊接高度不低于15mm。

3）、在切割原简体前，找切割时的基准线：在尽量靠近2挡轮带的筒体上,转窑画圆，画线能够重合即做为基准线，以此反推出切割线。

4）、切割前，窑筒体切割线周围100mm范围内打磨干净,其它表面需清理干净,切割线处筒体外周长测量，应保证筒体内侧杂物、锈蚀等已清理干净，以保证切割质量。

3、以筒体外侧环向线为准，划出内部待割位置，并在相距切割线250mm处，对保留筒体进行加固，制作焊米字支撑（使用槽钢160、中心板Φ600Xδ25），并与筒体焊接牢固。

4、在待切或待焊口外侧的合适位置搭设牢固可靠的脚手架，以方便施工。

5、在新筒体上焊好起吊吊耳，并对对两侧坡口处油漆及锈迹做再次打磨且漏出金属光泽。

6、待前期工作就绪无问题后，对筒体进行切割。

切割在筒体内侧进行，沿切割线切割筒体。

在此应注意不能一次切割掉，每切割1米留100mm 不切，以保证切割的同时筒体还可以转动。

7、最终的切割：切割这道口的每段100mm连接处前，要先在旧筒体上方焊上吊耳，计算筒体重量，并用吊车吊住旧筒节吃紧。

之后再用已安装好的托轮组顶紧筒体（见第一条），再在旧筒节两端焊接吊耳，用10吨倒链一端挂在吊车主钩，一端挂在吊耳，并吃紧。

待预留的100毫米连接处割完后，检查无干涉，可慢慢放下旧筒体（期间通过倒链调节，避免干涉），并放到指定位置。

必要时可用挡轮装置顶开尾部筒体，以便脱开缝隙容易吊出。

8、吊装新筒体前，要事先充分掌握筒体的准确重量，精确测量筒体长度、直径。

选择合适吨位的吊车并保证留有足够的安全系数，并在吊装作业区域画出警戒线，起吊要设置专职13、找正达到的要求：新老筒同心度达到5毫米，焊道对口间隙2-4毫米，同时要保证此道焊口的直线度，且错边要调整均匀。

14、再用外测法测量段节直线度，保证与原整体直线度一样，且过度自然，之后在筒体内部进行断续焊接，每一米焊100毫米。

15、吊车撤离。

16、焊接：分段焊，每道焊口分8段，先焊内部，后焊外，且采用对称焊，直至焊满，内部焊完后，先清根打磨，再焊外部；要求内部焊缝平整，外部焊缝饱满，玄高1.0毫米，咬边小于0.5毫米，焊缝要求达到超探二级标准。

焊接时注意冬季温度措施。

若在冬季焊接，应在焊接作业周围搭建的脚手架上设围布防风，并有保温措施如用碘钨灯以保证在摄氏5度以上焊接；焊接前对筒体的坡口形式、尺寸应进行检查，坡口不得有分层、裂纹、夹渣等影响质量的缺陷；坡口角度为60度，偏差不大于正负5度；对口错位筒体内面偏差小于3毫米；焊条适应筒体材料，焊条按规定烘干并做到随取随用；焊接期间要用振动器逐层释放应力；清根必须彻底，防止缺陷产生；同时焊接期间还要经常检查新老筒体的变形情况，避免超差。

回转窑二档筒体35.3米处开裂加固方案一、项目名称：回转窑二档筒体35.3米处开裂加固方案二、工器具准备：序号工器具名称数量序号工器具名称数量1碳弧气刨枪2套5ZX630电焊机1台2Φ125磨光机1台6BX500电焊机1台3氧气乙炔1套7电焊条保温桶2个4超声波探伤仪TS-221台8脚手架若干三、备件材料准备：序号名称型号数量备注1焊条J507Φ4mm40kg2焊条J507Φ5mm40kg3焊丝ER-506Φ4mm40kg4碳棒Φ8mm80kg四、人员安排：项目总负责(安全、质量、进度)：技术安全总负责与施工总协调：施工负责：安全督查：安全员一班作业5人，其中钳工1人，焊工3人，技术员1人。

五、施工步骤及技术要求：1.检修人员提前进场，将检修更换工器具、备件材料准备到现场，拉好作业区域用警戒线。

2.根据实际需要搭设脚手架、铺设木板，以便于施工安全。

3.停窑定位，待窑冷却无需慢转后，开始实施检修作业。

首先利用窑辅传慢转在计划处理位置标记。

4.检查筒体裂纹情况，工艺专业根据情况，将需开裂处理筒体处的耐火砖拆除及清理，拆除长度要较开裂位置每边多0.5-1m的距离，以方便作业。

5.将筒体开裂处转至施工合适位置并用磨光机将开裂处进行打磨，要求磨光机打磨至金属本色。

先利用钢板临时固定裂纹上下处（防止焊缝刨除时裂纹扩张），采用J507焊条对固定板进行焊接，焊接确保牢靠，防止开裂而造成筒体变形。

6.利用碳弧气刨枪刨除裂纹处焊缝，检查筒体焊缝裂纹情况，直至未出现裂纹为止，利用角向磨光机对刨除焊缝位置进行打磨至金属光泽，清楚焊缝处的灰尘、杂物，选择合适的焊条、电流、电压对焊缝开始焊接（焊前必须对焊条进行烘干，J507焊条为350℃/小时，烘干后降温至150℃恒温保存，烘干的焊条应放恒温桶内已备使用）。

7.若焊缝裂纹贯穿筒体厚度，要求正面焊接4层后在筒体里面对焊缝进行清根、打磨见金属光泽后对筒体进行施焊（要求里面焊缝高于筒体2mm左右），施焊结束后对焊缝进行打磨，确保焊缝与筒体内部齐平，以便于工艺专业砌砖，若焊缝未贯穿筒体后，此步骤可以免除。

回转窑施工方案范文回转窑是一种重要的生产设备，广泛应用于水泥、冶金、化工等行业。

在进行回转窑的施工过程中，需要制定详细的施工方案，确保施工进度和质量的控制。

下面是一份回转窑施工方案的范文，供参考。

一、施工前准备1.确定施工团队：由具有相关经验和资质的工程师、技术人员组成的施工队伍。

2.制定施工计划：根据工程进度和质量要求，确定施工的具体时间和任务分配。

3.采购和制备材料：根据设计要求和现场实际情况，采购和制备所需的材料和设备。

二、回转窑的安装1.场地准备：清理施工现场，确保场地平整、无障碍物，为回转窑的安装做好准备。

2.基础测量：在场地上进行基础的测量，确保回转窑基础与设计要求相符。

3.基础施工：根据设计图纸和规范要求，进行基础的施工。

包括挖掘、浇筑混凝土等工作。

4.安装回转窑：根据施工图纸和安装要求，安装回转窑的主体结构，包括筒体、支承轮等。

5.安装设备：根据工艺要求，安装回转窑相关的设备，如燃烧器、降温器等。

6.连接管道：连接回转窑与周边设备的管道，确保设备能够正常运行。

三、回转窑的调试1.电气调试：对回转窑的电气系统进行检查和调试，确保各个电气设备的正常运行。

2.机械调试：对回转窑的机械设备进行检查和调试，确保设备能够正常转动、无异常。

3.进行试运行：在调试完成后，进行试运行，观察设备的运行情况，进行必要的调整和修正。

四、回转窑的使用和维护1.使用说明：对操作人员进行培训，使其熟悉回转窑的使用和操作方法，确保工作安全。

2.日常维护：定期对回转窑进行检查和维护，包括清洁、润滑、紧固等工作，保证设备的正常运行。

3.定期检修：根据设备运行情况和使用寿命，制定定期检修计划，对回转窑进行全面的检修和维护。

以上是回转窑施工方案的范文，主要包括施工前准备、回转窑的安装、调试和使用维护四个方面的内容。

具体施工时，需要根据实际情况进行调整和补充。

在整个施工过程中，要按照相关规范和标准进行操作，确保施工的质量和安全。

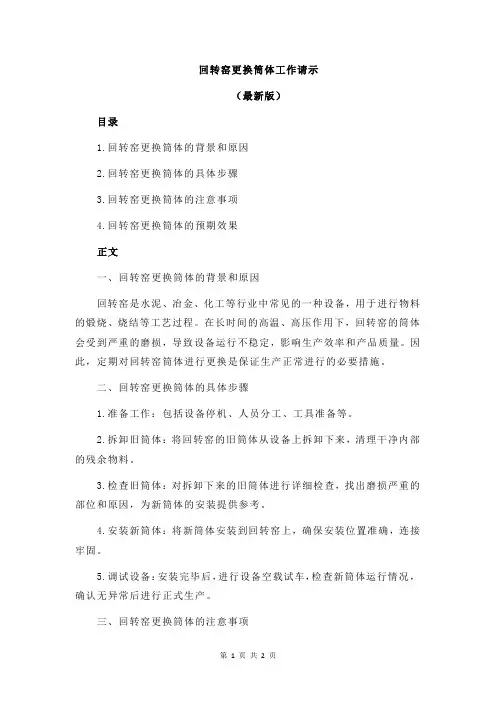

回转窑更换筒体工作请示
（最新版）
目录
1.回转窑更换筒体的背景和原因
2.回转窑更换筒体的具体步骤
3.回转窑更换筒体的注意事项
4.回转窑更换筒体的预期效果
正文
一、回转窑更换筒体的背景和原因
回转窑是水泥、冶金、化工等行业中常见的一种设备，用于进行物料的煅烧、烧结等工艺过程。

在长时间的高温、高压作用下，回转窑的筒体会受到严重的磨损，导致设备运行不稳定，影响生产效率和产品质量。

因此，定期对回转窑筒体进行更换是保证生产正常进行的必要措施。

二、回转窑更换筒体的具体步骤
1.准备工作：包括设备停机、人员分工、工具准备等。

2.拆卸旧筒体：将回转窑的旧筒体从设备上拆卸下来，清理干净内部的残余物料。

3.检查旧筒体：对拆卸下来的旧筒体进行详细检查，找出磨损严重的部位和原因，为新筒体的安装提供参考。

4.安装新筒体：将新筒体安装到回转窑上，确保安装位置准确，连接牢固。

5.调试设备：安装完毕后，进行设备空载试车，检查新筒体运行情况，确认无异常后进行正式生产。

三、回转窑更换筒体的注意事项
1.在拆卸和安装过程中，要保证人员安全，严格遵守操作规程。

2.检查旧筒体时要详细记录磨损情况，以便对新筒体进行改进和优化。

3.安装新筒体时要保证质量，防止出现安装不稳定、连接不牢固等问题。

4.设备试运行时要密切关注新筒体的运行状况，发现问题及时处理。

四、回转窑更换筒体的预期效果
1.提高回转窑的运行稳定性，保证生产效率。

2.提高产品质量，降低生产成本。

3.延长新筒体使用寿命，减少设备维修次数。

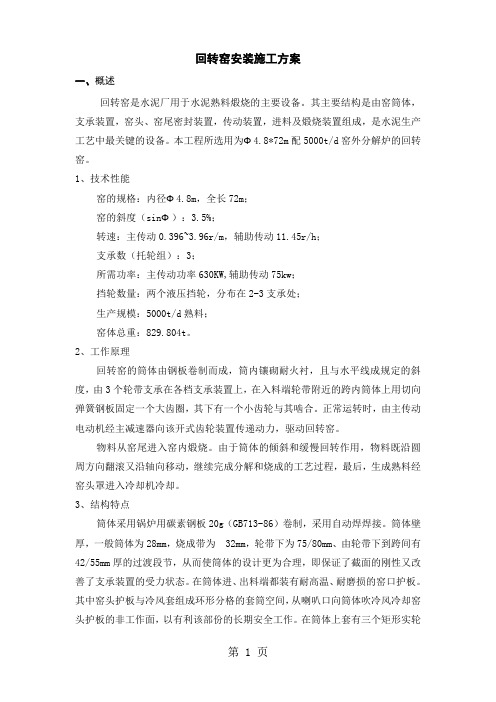

回转窑安装施工方案一、概述回转窑是水泥厂用于水泥熟料煅烧的主要设备。

其主要结构是由窑筒体，支承装置，窑头、窑尾密封装置，传动装置，进料及煅烧装置组成，是水泥生产工艺中最关键的设备。

本工程所选用为Ф4.8*72m配5000t/d窑外分解炉的回转窑。

1、技术性能窑的规格：内径Ф4.8m，全长72m；窑的斜度（sinФ）：3.5%；转速：主传动0.396~3.96r/m，辅助传动11.45r/h；支承数（托轮组）：3；所需功率：主传动功率630KW,辅助传动75kw；挡轮数量：两个液压挡轮，分布在2-3支承处；生产规模：5000t/d熟料；窑体总重：829.804t。

2、工作原理回转窑的筒体由钢板卷制而成，筒内镶砌耐火衬，且与水平线成规定的斜度，由3个轮带支承在各档支承装置上，在入料端轮带附近的跨内筒体上用切向弹簧钢板固定一个大齿圈，其下有一个小齿轮与其啮合。

正常运转时，由主传动电动机经主减速器向该开式齿轮装置传递动力，驱动回转窑。

物料从窑尾进入窑内煅烧。

由于筒体的倾斜和缓慢回转作用，物料既沿圆周方向翻滚又沿轴向移动，继续完成分解和烧成的工艺过程，最后，生成熟料经窑头罩进入冷却机冷却。

3、结构特点筒体采用锅炉用碳素钢板20g（GB713-86）卷制，采用自动焊焊接。

筒体壁厚，一般筒体为28mm，烧成带为32mm，轮带下为75/80mm、由轮带下到跨间有42/55mm厚的过渡段节，从而使筒体的设计更为合理，即保证了截面的刚性又改善了支承装置的受力状态。

在筒体进、出料端都装有耐高温、耐磨损的窑口护板。

其中窑头护板与冷风套组成环形分格的套筒空间，从喇叭口向筒体吹冷风冷却窑头护板的非工作面，以有利该部份的长期安全工作。

在筒体上套有三个矩形实轮轮带。

轮带与筒体垫板间的间隙由热膨胀量决定，当窑正常运转时，轮带能适度的套在筒体上，以减少筒体径向变形，起增加筒体刚性作用。

采用液压推力挡轮装置承受全窑的下滑力，该装置可推动窑体向上移动。

窑更换窑筒体报告水泥回转窑是水泥厂的最关键设备，为保证其能连续运转,本次检修对窑头节筒体和靠近一档轮带处的筒体进行更换。

一、旧筒体的切割、拆除1、在切割旧筒体之前要画出三条线，一条基准线，一条切割线,一条坡口线。

基准线的找法是在靠近切割处，转窑画圈，划线能够重合便以此线作为基准线，并反推出切割线.2、旧筒体采用十字支撑固定，在每档轮带处和两轮带之间做十字支撑，共五个。

切口处做米字支撑，防止筒体变形。

3、在吊车吊点已捆绑牢固后并已受力的情况下才能进行切割施工。

旧筒体采用半自动切割，切割完毕后将旧的筒体吊下。

4、将旧的筒体吊下之后，按照事先化好的线修整坡口。

二、新筒体的吊装、找正1、在每节筒体的两侧焊接米字支撑，吊装之前检查筒体的椭圆度,其不圆度应小于0。

002D，即小于8mm，用钢盘尺测量筒体端面外的周长，其圆周长公差为6mm。

当圆度超过允许值时，必须用筒体安装工具校正。

2、对新旧筒体进行检查,保证筒体外圈、端面不能有毛刺铁锈及其污物，如有凹凸不平必须事先处理。

3、新筒体采用120t吊车进行吊装，在吊装时由于窑头罩未进行拆除，考虑到空间的限制,先将筒体的窑头节进行吊装,再将靠近一档轮带处的筒体进行吊装。

为方便吊装，在每个筒体上焊接两个吊装耳，在筒体固定后将其拆除。

4、两节筒体均吊装完毕后进行筒体段节的对接，对接工具如下图所示：在筒体对接处均匀分布着12个拉紧螺栓和12个调整块，通过调节这两个装置可分别调节两个筒体之间的对接间隙和错边量。

5、筒体中心定位将筒体内周长分为12等分分别为1、4、7、10点2、5、8、11点和3、6、9、12点找出3各个圆心，这3个圆心找出的几何图形的中心即为窑筒体的中心。

用此方法将各支撑处的圆心均找出来，贴好坐标纸。

将各支撑的中心处割出一个圆孔方便后边用激光经纬仪找正。

6、寻找基准点，并对筒体进行找正.将一档和三档轮带处的中心点寻找出来后，用经纬仪进行测量，当经纬仪、一档、三档的中心线在一条直线时,便以此点作为基准点,对新安装的筒体进行找正,要求窑尾处的径向圆跳动不得大于5mm。

φ4.8*72米回转窑窑口筒体更换施工方案一、工程概况由于窑的产量大，窑口材料磨损加剧，容易造成窑口筒体的过热变形，窑口的环境十分恶劣，其出窑熟料温度高，筒体温度、热膨胀大，材料强度衰减严重，稍有操作不当，容易造成窑口护板严重烧蚀变形，使窑的密封效果降低，窑筒体径向跳动量加大。

因此，窑口筒体的寿命相对较短。

需更换窑口段节1.865米，特编制以下筒体焊接施工方案。

二、人员、机具准备人员准备：起重工2人、钳工2人、铆工2人、电工1人、焊工4人、普工6人、安全员1人。

机具准备：2吨倒链2只、5吨倒链4只、50吨吊车一台、调窑专用工具（压铁24块、连接螺栓12根、搭接板12块）。

三、更换步骤窑口筒体的更换可简单分为备件准备、窑筒体划线、切割并修整坡口、对线找正、施焊等五个步骤。

1.为了缩短工作时间，更换的窑口筒体在停窑前，先在现场把其破口打好，并打磨干净，再把其护体安装到位。

2.为了更换工作的顺利进行，停窑后，要准确定位更换长度和位置，在确定的位置处测量冷态下更换窑口筒体长度，在定好的切割线处划三条线，一条用以切割，一条用以打破口，一条做切割后的参考线，用以找正和测量。

测量参考线的径向跳动量，测量离切割线最近轮带的端面跳动量。

在筒体内部距切割线0.6米处打米字撑。

3.将窑头罩顶部、护板上的浇筑料打掉，窑头罩顶部拆除2米、窑头罩前板拆除，窑头耐火砖打掉并在切割线处向窑尾移1米，以便于组装焊接。

4.旧筒体的切割和倒运，检测切口处筒体的厚度，校核新旧筒体壁厚的差异，根据差异作及时做出调整。

5.新筒体利用50吨汽车吊吊装就位，并借助5吨导链进行调整制作压板、连接搭板，新筒体连接调整，利用压板调整优先保证内端面平整，在新旧筒体利用拉钢丝法检查新旧筒体在上下左右四个方向的尺寸，检查合格后最后点焊连接。

6.将窑体圆周分成八等按对称顺序插花点焊，每处点焊长度为150-200mm，焊缝高度约为5mm。

四、焊接前准备工作更换的窑口筒体厚度为45mm，筒体材质为20g锅炉钢卷制而成，从理化上分析可焊性良好。

回转窑安装专项施工方案一、工程概述回转窑是水泥工厂中重要的熟料生产设备，对于水泥生产过程起着至关重要的作用。

回转窑的安装施工需要遵循一定的工艺流程和方法，以确保设备的安全、稳定运行。

本施工方案将对回转窑的安装施工进行详细的描述和规划。

二、施工前准备工作1.安全策划在施工前，必须制定详细的安全策划方案，包括安全壁垒、施工区划、安全警示标志等，以确保施工过程中的安全。

2.材料准备根据回转窑的尺寸和要求，准备合适的材料，包括吊装设备、施工用具、焊接材料等。

3.施工团队准备安排具有相关经验和技能的施工人员组成施工团队，并进行培训，以确保他们熟悉施工过程、工艺流程和安全要求。

4.现场勘察和测量进行现场勘察和测量，确定回转窑的安装位置、基础尺寸、传动装置位置等，为后续施工提供准确的数据和依据。

三、安装工作1.基础施工根据设计图纸和相关要求施工基础，确保基础的平整、稳固和符合设计要求。

2.安装回转窑本体使用起重设备将回转窑本体吊装至基础上，并调整水平。

根据设计图纸，连接回转窑与传动装置、支撑轮等，并进行调整和固定。

3.安装炉膛系统根据设计要求，安装炉膛系统，包括内衬板、隔热材料、防火砖等。

确保炉膛系统的完整性和质量。

4.安装冷却系统按照设计要求，安装冷却系统，包括冷却机、冷却风道、冷却管道等。

确保冷却系统能够有效降低回转窑的温度。

5.安装电气控制系统安装电气控制系统，包括电控柜、传感器、电缆等。

确保回转窑能够正常运行和控制。

6.检查和调试检查回转窑安装是否符合设计要求，进行调试和检测。

确保设备的正常运行和质量。

四、施工后工作1.整理施工现场清理施工现场，清除危险物品和垃圾。

保持施工现场的整洁和规范。

2.完善技术资料整理并完善施工过程中产生的技术资料，包括工程记录、验收报告、技术指南等。

3.进行试运行按照设计要求进行试运行和调试。

对回转窑进行负荷试验、温度检测等，确保设备能够正常运行。

4.安全培训和交底对施工人员进行安全培训和交底，培养工人的安全意识和操作技能，确保施工人员的安全。

回转窑安装施工方案回转窑是水泥生产过程中常用的烧结设备，用于将原料在高温下进行烧结，完成熟料的制备。

回转窑的安装施工方案包括以下几个方面：一、准备工作1.确定回转窑的安装位置，考虑到设备的运行安全和维护便捷性，选择平坦且承重能力强的基础；2.准备施工所需的材料和设备，包括起重设备、安装工具、焊接材料等；3.制定详细的施工计划和安全措施，确保安装施工的顺利进行。

二、基础施工1.进行基础的挖掘、平整和浇筑工作；2.根据设备的要求，在基础上设置支撑平台和锚固块，保证回转窑的稳定固定；3.完成基础的强度养护，确保基础的承载能力。

三、设备安装1.根据设备的图纸和安装要求，进行设备的安装。

主要包括回转窑筒体、托辊支撑装置、驱动装置等的安装；2.采用起重设备进行吊装，确保设备的位置准确、稳定；3.进行连接管道和电气线路的布置和接驳，确保设备的正常运行。

四、焊接工作1.对回转窑的筒体进行焊接，要求焊缝牢固、密封性好；2.按照焊接程序和焊接工艺规范的要求进行焊接，确保焊接质量；3.进行焊接的同时做好防火措施和安全保护，防止火灾和人员伤害。

五、调试和试运行1.安装完成后，对设备进行调试，包括检查各部分的连接情况和紧固度，调整回转窑的水平度和低速运转；2.进行试运行，测试设备的正常运行和热工参数等；3.根据试运行结果和调试情况，对设备进行调整和改进，确保设备的正常运行。

六、安全措施1.施工过程中，严格执行安全操作规程，做好安全防护工作，提供必要的安全设施；2.设备安装完成后，进行安全培训，使操作人员了解设备的使用方法和注意事项；3.定期检查设备的运行状态，进行维护和保养，确保设备的安全运行。

通过以上安装施工方案的实施，可以保证回转窑的安装质量和安全运行，为水泥生产提供可靠的设备支持。

回转窑安装施工方案回转窑是建筑材料行业常用的设备之一，用于生产水泥熟料。

在回转窑的安装施工过程中，需要进行多项工作，包括基础施工、设备安装、电气连接及系统调试等。

下面是一份回转窑安装施工方案，详细阐述了整个安装施工的步骤和工作内容。

一、前期准备1.组建项目施工团队，确定施工人员和各类专业技术人员的职责和权限；3.制定施工组织设计和方案，包括安装施工图纸的编制和确定各类工程机械的需求等；4.与回转窑供应商协商确定设备运输和卸车的具体时间和方式。

二、基础施工1.根据回转窑的尺寸和重量，进行基础测量，编制基础施工图纸；2.基础开挖：按照基础图纸的尺寸要求进行基础开挖；3.基础浇筑：做好基础的模板支撑和配筋工作，并按照混凝土配合比进行浇筑；4.基础硬化：保护好新浇筑的混凝土基础，使其充分硬化。

三、设备安装1.设备搬迁：根据运输和卸车时间确定，利用合适的起重机械将回转窑从运输车辆上卸下，并放置在基础上；2.安装基础部件：将回转窑的基础部件（支撑轴承、滚筒等）安装到基础上，严格按照设备图纸进行组装和调整；3.安装机械传动系统：根据回转窑的传动方式，安装传动装置和电机等设备，进行传动链条的调整和紧固；4.安装筒体：将回转窑的筒体组装起来，包括筒体的精确定位和紧固，确保筒体的水平度和垂直度；5.安装窑头和窑尾设备：根据回转窑的布置方式，安装窑头和窑尾的设备，包括窑头和窑尾的密封装置、冷却设备等；6.安装煤粉管道系统：根据回转窑的燃料类型，安装煤粉管道系统，包括煤粉输送装置和喷煤系统等；7.安装烟气处理设备：安装除尘器、脱硫装置等烟气处理设备，确保排放的烟气符合环保要求；8.安装观察装置和仪表设备：安装回转窑的观察孔、温度计、压力计等设备，用于监测和控制设备的运行状态。

四、电气连接与系统调试1.进行电气布线：根据回转窑的控制系统和设备的电气参数，进行电缆和控制线路的布线；2.进行电气连接与设备调试：按照设备图纸和控制系统的要求，将回转窑的各类设备和仪表进行电气连接，并进行系统的调试和测试，确保设备能够正常运行；3.联调测试：将回转窑与其他生产设备进行联动测试，确保回转窑与其他设备的协调工作。

回转窑筒体安装施工工艺流程及执行标准施工工艺流程设备检查----基础部分施工----支承部分施工----回转窑部分施工----传动部分施工----其他部分施工----回转窑试运转（I、设备检查）一、回转窑的全部零件的检查，除按总则有关规定执行外，安装前还必须做好设备的检查和尺寸的核对工作，如检查结果与设计不符时，安装单位、建设单位会同设计单位共同进行修正设计图纸。

二、底座检查1.检查底座有无变形，实测底座螺栓孔间距及底座厚度尺寸等。

2.校核底座的纵横中心线。

三、托轮及轴承检查1.检查托轮及轴承的规格。

2.检查托轮轴承座与球面接触情况。

3.检查轴承地面上的纵横中心线。

4.轴承的冷却水瓦应试压，试验压力为0.6Mpa，并保压8分钟不得有渗漏现象。

四、窑体检查1.圆度的检查-------着重在每节筒体的两端检查：圆度偏差（同一断面最大与最小直径差）不得大于0.002D(D为窑体直径)，轮带下筒节和大齿圈下筒节不得大于0.0015D。

超过此限度者必须调圆，但不得采用热加工方法。

2.圆周检查两对接接口圆周长度应相等，偏差不得大于0.002D，最大不得大于7mm。

3.窑体不应有局部变形，尤其是接口的地方。

对于局部变形可用冷加工或热加工方法修复，加热次数不应超过二次。

4.检查窑体的下列尺寸：（1）窑体的长度尺寸；（2）轮带中心线位置至窑体接口边缘的尺寸；（3）大齿圈中心位置至窑体接口边缘的尺寸。

五、核对轮带与窑体的配合尺寸，一般窑体外径加上垫板尺寸，应符合图纸要求。

六、大齿圈及传动设备检查：1.核对大齿圈及弹簧板的规格尺寸，大齿圈内径应比窑体外径与弹簧板的高度的尺寸之和大3----5mm。

2.大齿圈接口处的周节偏差，最大不应大于0.005m（模数）。

3.核对小齿轮的规格及齿轮轴和轴承配合尺寸。

七、加固圈及轮带挡圈检查：加固圈与轮带挡圈不得有变形，其内径尺寸应比窑体加固板的外圈尺寸大2---3mm。

（II、基础部分施工）按设备安装要求进行施工准备和基础验收后，在基础上划出回转窑的纵横中心线，并将其引到标板上作为设备定位与找正参考点。

回转窑施工方案范文1.引言：回转窑作为一种重要的水泥生产设备，广泛应用于水泥生产行业。

其施工过程需要进行仔细规划和安排，以确保施工顺利进行并达到预期的效果。

本方案将详细介绍回转窑的施工步骤和各个环节的注意事项，以及相关的安全措施和质量控制措施。

2.施工步骤：2.1场地准备：首先，对施工现场进行清理，并确保安全通道畅通。

然后，根据施工图纸确定回转窑的位置，并进行标线。

最后，进行场地平整，确保回转窑的基础能够稳固地支持设备。

2.2基础构造：在场地准备完成后，开始进行基础构造工作。

根据设计要求，进行基础浇筑，并确保基础的平整和强度。

在浇筑混凝土时，应注意混凝土的配合比例和浇筑时间，以确保基础质量。

2.3安装回转窑：基础构造完成后，开始组装和安装回转窑设备。

首先，安装并固定轴承和轴承座，确保其垂直度和水平度。

然后，逐步拼装和安装回转窑的主体部分，包括筒体、端盖、齿轮、弹簧片等。

在安装过程中，应注意各部件的精确对位和正确安装。

最后，进行设备调试和试运行，确保设备能够正常工作。

2.4安装辅助设备：回转窑的正常运行还需要一系列辅助设备的支持。

在施工过程中，需要安装和调试辅助设备，如链板输送机、脱硝设备、车间通风设备等。

这些设备的安装和调试需要严格按照设备说明书和相关标准进行。

2.5质量控制：在施工过程中，必须严格控制每个环节的质量，以确保施工的可靠性和安全性。

例如，在基础浇筑过程中，应注意控制混凝土的拌合时间和坍落度；在设备安装过程中，应注意各个部件的对位和固定质量；在调试过程中，应注意设备的运行稳定性和参数的正确设置。

此外，还应进行一系列必要的检测和试验，如基础强度检测、设备轴承温度检测等。

3.安全措施：在回转窑的施工过程中，必须始终遵守安全操作规程，保证施工人员和设备的安全。

首先，在施工现场设置明显的安全标志，并划定安全区域。

施工人员必须配备个人防护装备，并接受必要的安全培训。

此外，在高空作业时需要使用安全绳索和安全带，并严禁超负荷作业。
