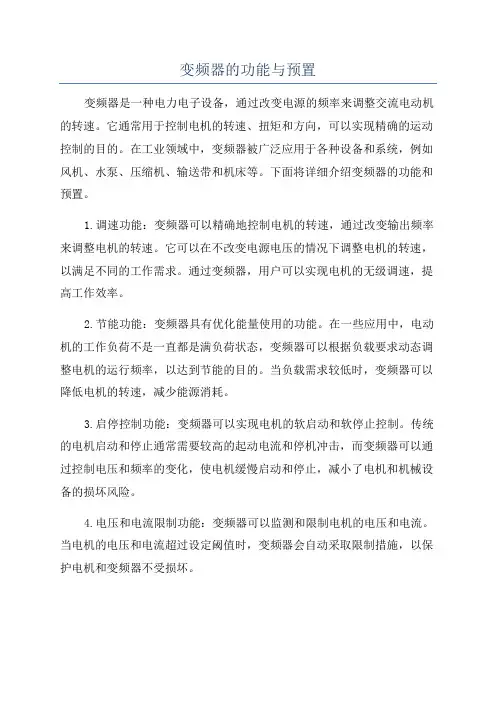

变频器的功能与预置变频器是一种电力电子设备，通过改变电源的频率来调整交流电动机的转速。
它通常用于控制电机的转速、扭矩和方向，可以实现精确的运动控制的目的。
在工业领域中，变频器被广泛应用于各种设备和系统，例如风机、水泵、压缩机、输送带和机床等。
下面将详细介绍变频器的功能和预置。

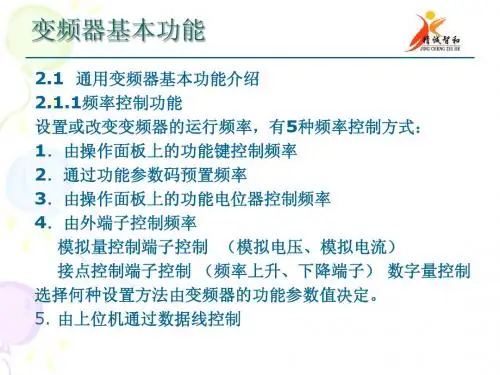

1.调速功能：变频器可以精确地控制电机的转速，通过改变输出频率来调整电机的转速。
它可以在不改变电源电压的情况下调整电机的转速，以满足不同的工作需求。
通过变频器，用户可以实现电机的无级调速，提高工作效率。
2.节能功能：变频器具有优化能量使用的功能。
在一些应用中，电动机的工作负荷不是一直都是满负荷状态，变频器可以根据负载要求动态调整电机的运行频率，以达到节能的目的。
当负载需求较低时，变频器可以降低电机的转速，减少能源消耗。

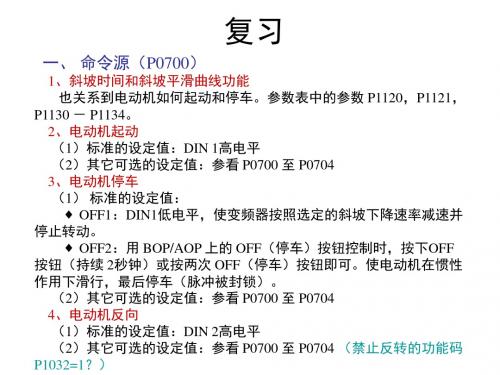

3.启停控制功能：变频器可以实现电机的软启动和软停止控制。
传统的电机启动和停止通常需要较高的起动电流和停机冲击，而变频器可以通过控制电压和频率的变化，使电机缓慢启动和停止，减小了电机和机械设备的损坏风险。
4.电压和电流限制功能：变频器可以监测和限制电机的电压和电流。
当电机的电压和电流超过设定阈值时，变频器会自动采取限制措施，以保护电机和变频器不受损坏。
5.过载保护功能：变频器可以监测电机的运行状态，当电机超载时，变频器会自动采取措施，例如减小输出频率或停止电机运行，以保护电机不受损坏。
6.故障诊断功能：变频器可以监测电机和变频器的运行状态，当出现故障时，可以自动诊断故障类型和位置，并提供故障代码和报警信息，帮助用户进行维修和排除故障。
7.通信功能：现代的变频器通常具有通信接口，可以和其他设备进行数据交换和远程控制。
通过通信功能，用户可以实现变频器和上位机、PLC或其他设备的远程监控和控制。
8.预置功能：变频器通常具有预置功能，用户可以根据实际需求设置不同的参数和运行模式，以实现特定的控制要求。
预置功能可以根据不同的应用场景和工作需求进行调整，以实现最佳的工作效果。

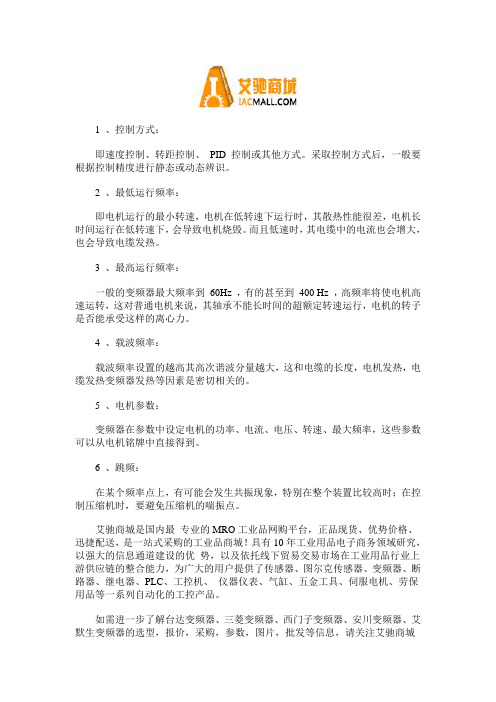

1 、控制方式：
即速度控制、转距控制、PID 控制或其他方式。
采取控制方式后，一般要根据控制精度进行静态或动态辨识。
2 、最低运行频率：
即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。
而且低速时，其电缆中的电流也会增大，也会导致电缆发热。
3 、最高运行频率：
一般的变频器最大频率到60Hz ，有的甚至到400 Hz ，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。
4 、载波频率：
载波频率设置的越高其高次谐波分量越大，这和电缆的长度，电机发热，电缆发热变频器发热等因素是密切相关的。
5 、电机参数：
变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。
6 、跳频：
在某个频率点上，有可能会发生共振现象，特别在整个装置比较高时；在控制压缩机时，要避免压缩机的喘振点。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城
/。
![[全]变频器的基本用途及功能](https://img.taocdn.com/s1/m/cf3882f5dd36a32d7275815e.png)
变频器的基本用途及功能变频器是将工频交流电源变换为频率和电压可调的交流电源，实现交流电动机调速的电气装置，已广泛应用于工农业生产的各个领域。
因此，变频器的应用知识已是机电工程技术人员必备的技能之一。
变频器，采用高性能的U/f控制和矢量控制技术，提供低速高转矩输出，具有良好的动态特性、超强的过载能力，创新的内部互联功能更具有无可比拟的灵活性。
变频器可工作于缺省的工厂设置状态下，是为数量众多的简单电动机变速驱动系统供电的理想变频驱动装置。
用户可以根据需要设置相关参数，充分利用变频器所具有的全面、完善的控制功能，为需要多种功能的复杂电动机控制系统服务。
1.1 、变频器的概念变频器是将工频交流电源变换为频率和电压可调的三相交流电源的电气装置，用以驱动交流异步电动机实现变频调速，如图1所示。
图1根据交流异步电动机的转速表达式：图21.2、电动机变频传动（1）利用变频器可实现交流电动机调速。
由于变频器可以看作一个频率可调的交流电源，对于现有恒速运转的电动机，只要在电源和电动机之间接入变频器和相应设备，就可对电动机实现调速控制，而无需对电动机和系统进行设备改造。
（2）具有较宽的调速范围和较高的调速精度。
通用变频器的调速范围可以达到1：10以上，而高性能的矢量型变频器的调速范围可达1：1000。
而且采用矢量控制方式的变频器对异步电动机进行调速控制时，还可控制电动机的输出转矩。
（3）可减小电动机的启动电流。
电动机工频电源直接启动时，启动电流是额定电流的4到7倍，这个电流将大大增加电动机绕组的电应力并产生热量，从而降低电动机的使用寿命。
而变频器调速时则可从零转速零电压启动，按斜坡函数的规律进行加速，从而限制了电动机的启动电流。
（4）可实现高转速、高电压、大电流控制。
目前高频变频器的输出频率可以达到3000KHz，当利用这种高速变频器对2极异步电动机进行驱动时，可以得到180000转/分的高转速。
随着变频技术的不断发展，高频变频器的输出频率也在不断提高，高速驱动也是变频器调速控制的一个重要优势。
各种变频器都具有多种供用户选择的功能，用户在使用之前，必须根据实际情况预先对各种参数进行设定。
不同的参数都定义着某一个功能，不同变频器的参数多少是不一样的。
准确预置变频器的各种功能参数，可使变频器调速系统的工作过程尽可能的与生产机械特性和要求相吻合，使变频器调速系统运行在最佳状态。
功能及参数预置一般是通过编程方式进行的，尽管各种变频器的功能各不相同，但功能预置的步骤十分相似。
图2-22 是变频器功能预置的一般流程。
图2-22 变频器功能预置一般流程FR-A740型变频器的控制功能及相关参数很多（详见附表），总体来说，有基本功能参数、运行参数、定义控制端子功能参数、附加功能参数、运行模式参数等，理解这些参数的意义，是应用变频器的基础，下面就常用的参数做一介绍。

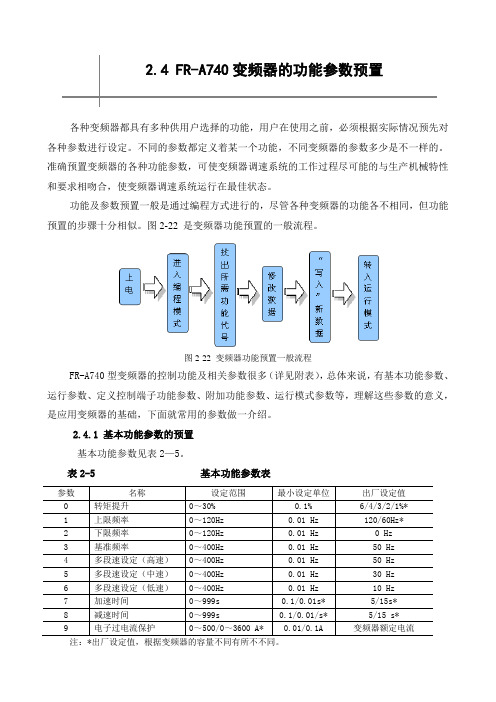

2.4.1 基本功能参数的预置基本功能参数见表2—5。
表2-5 基本功能参数表参数名称设定范围最小设定单位出厂设定值0 转矩提升0～30% 0.1% 6/4/3/2/1%*1 上限频率0～120Hz 0.01 Hz 120/60Hz*2 下限频率0～120Hz 0.01 Hz 0 Hz3 基准频率0～400Hz 0.01 Hz 50 Hz4 多段速设定（高速）0～400Hz 0.01 Hz 50 Hz5 多段速设定（中速）0～400Hz 0.01 Hz 30 Hz6 多段速设定（低速）0～400Hz 0.01 Hz 10 Hz7 加速时间0～999s 0.1/0.01s* 5/15s*8 减速时间0～999s 0.1/0.01/s* 5/15 s*9 电子过电流保护0～500/0～3600 A* 0.01/0.1A 变频器额定电流2.4 FR-A740变频器的功能参数预置1. 转矩提升功能的设置(Pr.0)对于常规的V/F控制，电机的电压降随着电机速度的降低而相对增加，这就导致由于励磁不足，而使电机不能获得足够的转矩。
为了补偿这个不足，变频器中需要通过提高电压，来补偿电机速度降低而引起的电压降。
变频技术：变频技术考试卷及答案考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、问答题如果变频器的加、减速时间设为0，起动时会出现什么问题？ 本题答案： 2、多项选择题变频器出厂时已经把各项功能预置好了，但由于不同的生产机械有不同的特性和要求，变频器还要进行功能预置，其主要有（ ）A.升降速时间 B.控制模式及U/f C.闭环开环控制 D.是否程控 本题答案： 3、单项选择题表示1s 时钟脉冲的特殊辅助继电器是（ ）。
A ．M8000 B ．M8002 C ．M8011 D ．M8013 本题答案： 4、填空题当传动比大于1时，传动机构为减速机构，当传动比小于1时传动机构为（ ）。
本题答案： 5、填空题姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------上限频率和下限频率是指变频器输出的最高、最低频率，一般可通过（）来设置。
本题答案：6、问答题选择V／f控制曲线常用的操作方法分为哪几步？本题答案：7、填空题定时器的线圈开始定时，定时时间到，常开触点（），常闭触点（）。
本题答案：8、问答题试述变频器的选用原则本题答案：9、问答题简述晶闸管的导通和阻断控制。
本题答案：10、判断题电动机在运行时的稳定温升不能超过其允许温升。
本题答案：11、填空题低速运行是指该生产机械所需要的（）转速。
本题答案：12、问答题SPWM控制的基本原理本题答案：13、问答题简述直流调速的优缺点。
本题答案：14、填空题额定转速nN是指额定电压、额定负载和额定频率下运行时电动机的（）。

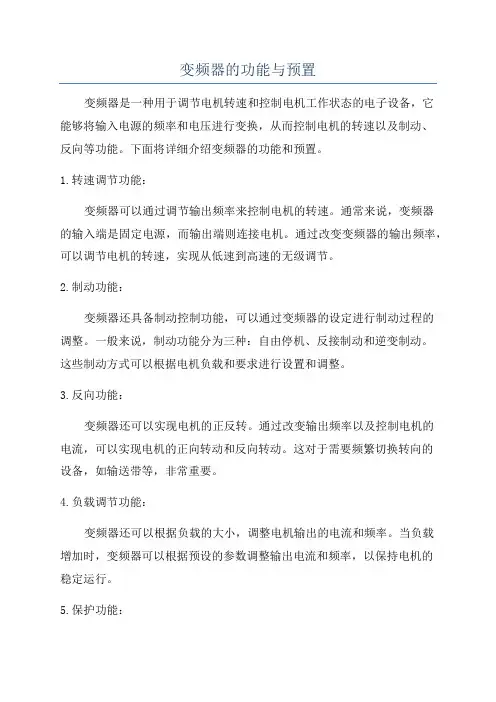

变频器的功能与预置变频器是一种用于调节电机转速和控制电机工作状态的电子设备，它能够将输入电源的频率和电压进行变换，从而控制电机的转速以及制动、反向等功能。
