不饱和聚酯材料的基本物理性能有哪些不饱和聚酯材料是现代工业中广泛应用的一种高分子材料，它的物理性质非常重要，直接影响了其应用范围和使用效果。
本文将详细论述不饱和聚酯材料的基本物理性质，包括强度、硬度、韧度、耐热性、耐化学性等方面，以便更好地了解和应用这种材料。
一、强度不饱和聚酯材料的强度是其重要的物理性质之一，它影响了材料的承载能力和使用寿命。
强度的测量方法通常采用拉伸试验、压缩试验、弯曲试验等方式进行。
拉伸试验是最常用的测量方法之一，它通过在试样上施加拉力，测得断裂前试样的最大拉力和最大应变。
通过这种方法可以得到材料的屈服强度、断裂强度、弹性模量等指标。
不饱和聚酯材料的强度通常与其纤维增强材料、树脂成分、固化剂种类及固化条件等因素相关。
二、硬度不饱和聚酯材料的硬度是指材料表面抵抗划伤或压痕的能力，通常包括布氏硬度、温度效应和耐冲击性等指标。
其中布氏硬度是最常用的测量方法，可以通过在试样表面施加由直落式重锤产生的压力，测得试样表面的硬度值。
温度效应是指材料在高温下的硬度变化，通常通过在高温下进行硬度试验得出。
耐冲击性则是指材料在遭受外力冲击或震动时的抵御能力，通常通过冲击试验得出。
不饱和聚酯材料的硬度通常与其树脂成分、填料种类、填充密度等因素相关。
三、韧度不饱和聚酯材料的韧度是指材料在受力作用下发生塑性变形的能力。
通常通过冲击试验、弯曲试验等方式进行测量。
韧度值越高则说明材料在受力作用下表现出的塑性变形越明显。
不饱和聚酯材料的韧度通常与其树脂流动性、纤维增强材料成分、树脂固化程度等因素相关。
韧度高的材料通常具有较好的冲击抗性，可用于制造需要受到冲击、振动等作用的零部件。
四、耐热性不饱和聚酯材料的耐热性是指材料在高温下的稳定性和表现能力，通常通过TG分析、热重分析、热膨胀系数试验等方式进行测量。
TG分析可以测得材料在不同温度下的质量变化，并据此计算出材料的热分解温度等指标；热重分析则可以测定材料在高温下的失重率，可判断材料的耐高温能力；热膨胀系数则可以测定材料在高温下的膨胀程度，可判断材料在温度变化时的热膨胀情况。
不饱和聚酯-聚酯是指由二元羧酸和二元醇经缩聚反应而成的聚合物。
根据聚酯分子中是否含有非芳香族的不饱和键，可将聚酯分为饱和聚酯树脂或不饱和聚酯树脂两大类。
前者是热塑性树脂，如涤纶；后者是热固性树脂。
不饱和聚酯树脂一般是由不饱和二元酸、饱和二元酸和二元醇缩聚而成的，在分子中同时含有重复的不饱和双键和酯键，因此，在生产后期，还必须经交联剂稀释形成具有一定黏度的树脂溶液，成为实际运用的不饱和聚酯。
使用时再加入固化剂，即可使交联剂与树脂分子中的不饱和键发生自由基共聚，最终交联成为体型结构的树脂。
不饱和聚酯树脂是增强塑料中使用最普遍的树脂之一，其主要特点是：工艺性能优良。
在室温下有适宜的黏度，可室温固化，常压成型且固化后没有小分子副产物生成；固化后树脂的综合性能良好，其力学性能略低于环氧树脂，但优于酚醛树脂；价格较低，品种较多。
其主要缺点是：固化时体积收缩率较大；有贮存期限，且施工时有气味。
以不同的二元酸或二元醇为原料可以制成不同类型的不饱和树脂。
当不饱和酸对饱和酸的比例越高时，其热变形温度也越高，但此类聚合物加工困难。
表1指出了合成组分对树脂性能的影响。
表2列举了不饱和树脂的品种及其合成组分。
表1 合成组分对树脂性能的影响表2 不饱和聚酯部分品种所用组分表不饱和聚酯树脂的固化过程可分为3个阶段，即凝胶、定型和固化。
凝胶阶段加入固化剂后树脂由黏流态到失去流动性生成半固体状有弹性的凝胶阶段，对复合材料的成型工艺起着决定性作用。
定型阶段从凝胶到具有一定硬度和固定形状，可以从模具上将固化产物不变形取下为止。
固化阶段树脂完全固化，具有稳定的化学、物理性能和较高的固化度。
不饱和聚酯树脂的固化过程是属于自由基共聚合反应。
在引发剂的引发下，在具有多个双键的聚酯大分子与交联剂苯乙烯之间发生共聚，最终生成体型结构的固化产物。
为了便于获得不饱和聚酯树脂的苯乙烯溶液，应在较高温度进行混合，所以必须在苯乙烯中加入较多的阻聚剂以防止混合时受热而发生聚合反应。

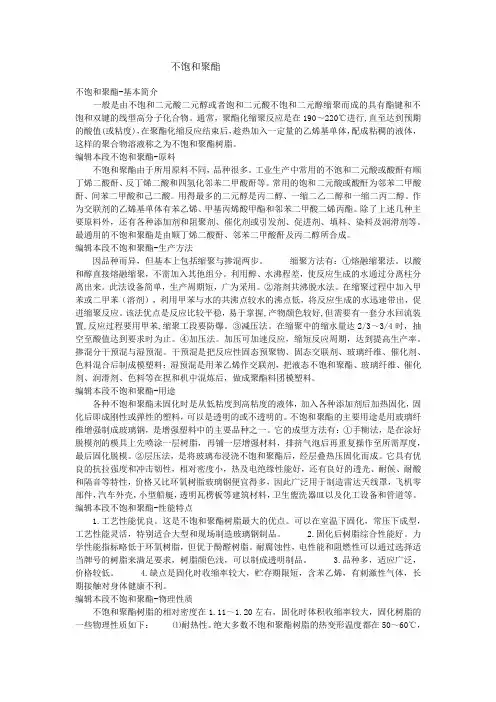

不饱和聚酯不饱和聚酯-基本简介一般是由不饱和二元酸二元醇或者饱和二元酸不饱和二元醇缩聚而成的具有酯键和不饱和双键的线型高分子化合物。
通常，聚酯化缩聚反应是在190～220℃进行,直至达到预期的酸值(或粘度)，在聚酯化缩反应结束后，趁热加入一定量的乙烯基单体，配成粘稠的液体，这样的聚合物溶液称之为不饱和聚酯树脂。
编辑本段不饱和聚酯-原料不饱和聚酯由于所用原料不同，品种很多。
工业生产中常用的不饱和二元酸或酸酐有顺丁烯二酸酐、反丁烯二酸和四氢化邻苯二甲酸酐等。
常用的饱和二元酸或酸酐为邻苯二甲酸酐、间苯二甲酸和己二酸。
用得最多的二元醇是丙二醇、一缩二乙二醇和一缩二丙二醇。
作为交联剂的乙烯基单体有苯乙烯、甲基丙烯酸甲酯和邻苯二甲酸二烯丙酯。
除了上述几种主要原料外，还有各种添加剂和阻聚剂、催化剂或引发剂、促进剂、填料、染料及润滑剂等。
最通用的不饱和聚酯是由顺丁烯二酸酐、邻苯二甲酸酐及丙二醇所合成。
编辑本段不饱和聚酯-生产方法因品种而异，但基本上包括缩聚与掺混两步。
缩聚方法有：①熔融缩聚法。
以酸和醇直接熔融缩聚，不需加入其他组分。
利用醇、水沸程差，使反应生成的水通过分离柱分离出来。
此法设备简单，生产周期短，广为采用。
②溶剂共沸脱水法。
在缩聚过程中加入甲苯或二甲苯（溶剂），利用甲苯与水的共沸点较水的沸点低，将反应生成的水迅速带出，促进缩聚反应。
该法优点是反应比较平稳，易于掌握,产物颜色较好,但需要有一套分水回流装置,反应过程要用甲苯,缩聚工段要防爆。
③减压法。
在缩聚中的缩水量达2/3～3/4时，抽空至酸值达到要求时为止。
④加压法。
加压可加速反应，缩短反应周期，达到提高生产率。
掺混分干预混与湿预混。
干预混是把反应性固态预聚物、固态交联剂、玻璃纤维、催化剂、色料混合后制成模塑料；湿预混是用苯乙烯作交联剂，把液态不饱和聚酯、玻璃纤维、催化剂、润滑剂、色料等在捏和机中混炼后，做成聚酯料团模塑料。
编辑本段不饱和聚酯-用途各种不饱和聚酯未固化时是从低粘度到高粘度的液体，加入各种添加剂后加热固化，固化后即成刚性或弹性的塑料，可以是透明的或不透明的。
