管道水压试验方案一、试验准备1.确定试验管道的类型、尺寸、材质、压力等级以及试验要求。
2.检查试验管道及附件的完整性，包括管道连接、阀门、法兰、密封垫片等。
3.准备试验设备，包括压力表、压力泵、压力计等。
4.确定试验液体，一般选择水作为试验液。
5.对试验过程进行安全评估，并采取相应的安全措施，如佩戴防护眼镜和手套。
二、试验流程1.开启试验管道的进口和出口阀门，并检查泄漏情况。
2.连接压力表和压力泵，检查仪表的准确性和工作状态。
3.逐步加压，注意观察管道系统的压力变化，并记录压力值。
4.在达到预定压力后，保持试验压力稳定，并持续观察泄漏情况。
5.在保持试验压力稳定的条件下，进行试验时间计时。
6.试验结束后，逐步降压，关闭试验管道的进口和出口阀门。
7.检查试验管道是否有渗漏情况，如有渗漏应及时修复。
8.收拾试验设备及工具，清理试验现场，还原试验环境。
三、试验要求1.试验压力应按照管道的使用要求及相关标准进行设置，一般为额定压力的1.5倍。
2.在试验过程中，压力应保持稳定，并符合规定的试验时间要求。
3.试验过程中，应对管道系统进行全面观察，检查是否存在泄漏和异常现象。
4.试验结束后，应对试验结果进行记录和统计，包括试验时间、试验压力、泄漏情况等。
5.如果试验管道未能通过试验，应及时进行修复，并重新进行试验。
四、安全注意事项1.在试验过程中，要严格遵守相关安全规定，确保工作人员的人身安全。
2.对试验现场和设备进行安全评估，并进行必要的安全防护。
3.在加压和降压过程中，应缓慢进行，以避免对管道系统和设备造成冲击。
4.如发现泄漏或其他问题，应立即停止试验，并及时采取相应的应急措施。
5.在试验过程中，要注意预防试验液体的飞溅和污染，合理处理试验废液。
以上是一种通用的管道水压试验方案，根据实际情况和试验要求，还需要进行具体的调整和补充。
在进行试验前，应详细了解试验标准和要求，并按照相关规定进行操作。
同时还需注意试验过程中的安全问题，确保试验的顺利进行。
压力管道水压试验方案完整版
方案
本工程管道采用水压试验方法进行质量检测。
试验过程中，应按照以下步骤进行操作：
1.准备工作：对管道进行强度试验，注水排气，泄压处理。
2.水压试验指挥小组：由项目经理部组建试验指挥小组，
以生产经理张德新为组长，技术负责人张吉春为副组长，辛留更、张中华、刘兴忠等技术人员为试压小组成员。
3.前期准备：试压用的压力表必须经过校验，并在有效期
内使用。
电动试压泵应开关灵活，其工作压力应能满足试验压力的要求。
加压泵、压力表应安装在试验段下游端部与管道轴线垂直的支管上。
试压用的水源和电源应准备齐全，且水质应清洁无污。
4.测试流程：按照水压试验程序流程图进行操作，试压过
程中至少使用2块压力表，打压端及末端(排气端)各一块，在
其余方便加压力表处也应加设压力表。
堵板必须有足够的强度，试压过程中，堵板不能变形，与管道的接口处不能漏水。
5.结果判定：根据试压结果进行判定，若试压合格，则可进入下一步工序。
若试压不合格，则需进行排水处理。
本试压方案的编制，旨在确保本工程热力管道质量满足要求。

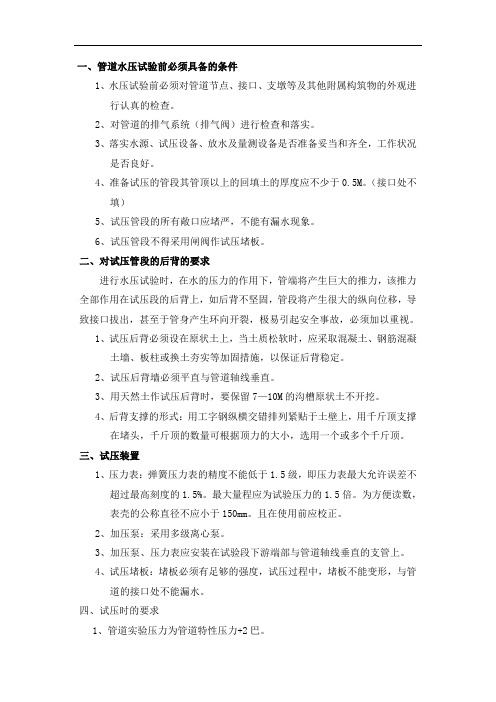

一、管道水压试验前必须具备的条件1、水压试验前必须对管道节点、接口、支墩等及其他附属构筑物的外观进行认真的检查。
2、对管道的排气系统（排气阀）进行检查和落实。
3、落实水源、试压设备、放水及量测设备是否准备妥当和齐全，工作状况是否良好。
4、准备试压的管段其管顶以上的回填土的厚度应不少于0.5M。
（接口处不填）5、试压管段的所有敞口应堵严，不能有漏水现象。
6、试压管段不得采用闸阀作试压堵板。
二、对试压管段的后背的要求进行水压试验时，在水的压力的作用下，管端将产生巨大的推力，该推力全部作用在试压段的后背上，如后背不坚固，管段将产生很大的纵向位移，导致接口拔出，甚至于管身产生环向开裂，极易引起安全事故，必须加以重视。
1、试压后背必须设在原状土上，当土质松软时，应采取混凝土、钢筋混凝土墙、板柱或换土夯实等加固措施，以保证后背稳定。
2、试压后背墙必须平直与管道轴线垂直。
3、用天然土作试压后背时，要保留7—10M的沟槽原状土不开挖。
4、后背支撑的形式：用工字钢纵横交错排列紧贴于土壁上，用千斤顶支撑在堵头，千斤顶的数量可根据顶力的大小，选用一个或多个千斤顶。
三、试压装置1、压力表：弹簧压力表的精度不能低于1.5级，即压力表最大允许误差不超过最高刻度的1.5%。
最大量程应为试验压力的1.5倍。
为方便读数，表壳的公称直径不应小于150mm。
且在使用前应校正。
2、加压泵：采用多级离心泵。
3、加压泵、压力表应安装在试验段下游端部与管道轴线垂直的支管上。
4、试压堵板：堵板必须有足够的强度，试压过程中，堵板不能变形，与管道的接口处不能漏水。
四、试压时的要求1、管道实验压力为管道特性压力+2巴。
2、管道充水：管道试压前3天，向试压管道充水，充水时水自管道低端流入，并打开排气阀，当充水至排出的水流中不带气泡且水流连续时，关闭排气阀，停止充水。
试压前管道充水浸泡的时间不少于48小时。
3、升压：水压试验前，应多次进行初步升压试验方可将管道内的气体排尽，当且仅当确定管道内的气体排尽后，才能进行水压试验。
给水管道水压试验方案一、实施目的与要求为了确保给水管道系统的安全和可靠运行，对新建或改造的给水管道进行水压试验是必要的。
本试验方案的目的是检测给水管道系统的密封性和承压能力，以确保其达到设计和使用要求。
二、试验准备1. 试验设备：- 压力表：量程适应试验压力的压力表，精度要求高于试验压力的1%。
- 水泵：能够提供试验所需压力的水泵。
- 收敛装置：用于收集试验中耗用的水，并维持试验压力恒定的装置。
- 其他辅助设备：包括连接管道、阀门等。
2. 试验人员：- 试验负责人：负责试验全过程的监督和指导。
- 执行人员：实施试验操作和记录试验数据。
3. 试验材料：- 水源：用于试验的水源，水质应符合相关标准。
- 封堵材料：用于封堵试验管道的孔洞或接口。
4. 试验环境：- 温度：试验环境温度应在5℃~40℃之间。
- 干燥：试验区域应保持干燥、洁净。
三、试验步骤1. 准备工作：- 清洗管道：清洗试验管道，确保内部洁净，防止试验过程中产生杂质。
- 封堵孔洞：对于准备试验的孔洞或接口，使用封堵材料进行严密封堵。
2. 系统充水：- 打开供水阀门：逐渐打开供水阀门，将试验系统充满水，确保无气泡进入管道。
3. 压力保持：- 压力调节：使用水泵逐渐提高系统内的水压，并通过调节收敛装置，保持试验压力恒定。
- 压力保持时间：按设计要求保持一定时间（一般为30分钟），以检验管道系统的密封性。
4. 压力释放：- 关闭供水阀门：在试验结束后，逐渐关闭供水阀门，停止向试验系统供水。
- 压力释放：打开系统排气阀门，释放系统内的水压。
5. 结果评定：- 检查泄漏：使用目视、听觉等方法，检查试验管道系统是否有泄漏现象。
- 记录数据：记录试验压力、保持时间以及泄漏情况等试验数据。
- 结果评定：根据试验数据判断试验是否合格，如果发现泄漏或其他异常情况，需要进行相关修复或再次试验。
四、安全注意事项1. 试验过程中的操作人员应严格按照操作规程进行操作，确保人身安全。
给水管道试压试验方案一、试验目的：1.验证给水管道的材料、设计、施工质量是否符合相关标准要求；2.确保给水管道的安全可靠性和正常运行性能。
二、试验内容：1.检查给水管道的设计图纸及材料，核对是否符合相关标准要求；2.检查给水管道的施工工艺，确保施工质量符合相关标准要求；3.试验给水管道的密封性和承压性能；4.试验给水管道的流量和水力特性；5.试验给水管道的冲击及振动性能；6.根据试验结果进行评价和总结。
三、试验步骤：1.检查：（1）检查给水管道的设计、材料及施工工艺是否符合相关标准要求；（2）检查管道的连接方式和管道支撑方式是否符合设计要求；（3）检查管道的阀门、闸阀等附件是否安装完好；（4）检查管道的防腐蚀和绝缘保护工作是否到位。
2.密封性试验：（1）采用压力表和密封棉等工具进行试验；（2）首先关闭给水管道的进水和出水阀门，并检查是否密封；（3）将管道的进水阀门打开，逐渐增加压力，在特定压力下观察管道是否有泄漏现象；（4）试验压力一般要高于系统正常工作压力，持续时间一般要求不少于30分钟。
3.承压性试验：（1）采用压力表和水泵等设备进行试验；（2）关闭给水管道的进水和出水阀门，并检查是否密封；（3）使用水泵将水压加到设计工作压力的1.5倍，在保持试验压力下观察管道是否有泄漏现象；（4）试验压力一般要求持续时间不少于30分钟。
4.流量和水力特性试验：（1）采用流量计和压力表等工具进行试验；（2）逐个打开给水管道的出水阀门，记录相应的流量和压力数据；（3）通过计算和分析数据，验证管道系统的流量和水力特性是否符合设计要求。
5.冲击及振动性能试验：（1）采用水锤试验仪等设备进行试验；（2）通过控制系统的开关状态，产生相应的冲击和振动；（3）观察管道系统的稳定性和抵抗冲击和振动的能力。
6.评价和总结：（1）根据试验结果和相关标准，对给水管道的质量和性能进行评价和总结；（2）如有不符合要求的地方，及时进行整改和修复。
建设工程试压专项方案编制人：审核人：审批人：年月一、工程概述按设计要求，管道安装完成后需按照《给水排水管道工程施工及验收规范》(GB50268—2008)分段进行管道水压实验。
试验压力为1.0MPa，试验合格的判定依据为允许压力降值。
二、情况说明1、2、3、4、注水口和压力表设置在处DN100排气阀处。
5、三、编制依据1、建设工程施工图纸。
2、GB 50268-2008《给水排水管道施工及验收规范》。
3、GB 50235-2010《工业金属管道工程施工及验收规范》。
4、GB 50236-2011《现场设备、工业管道焊接工程施工及验收规范》。
5、公司类似的试压施工经验。
四、试压前的检查和准备工作1、压力管道水压试验前，检查管道两侧及管顶以上是否回填，应确保回填高度不小于0.5米，试压合格后及时回填其余部分2、检查并确保附属设备已按要求紧固、锚固合格。
3、试验管段所有敞口应封闭，不得有渗漏水现场。
4、最高点设置排气、最低点设置排水，水压前清除管道内杂物。
五、管道的水压试验本工程管道试压均采用水为介质，试压用水来源拟从附近市政给水管网接入。
管道水压试验分段进行，试验长度原则上每段不超过1000m，试验分段不宜设在弯头、三通等处，试验段包含三通、弯头等，以同时检验混凝土支墩的可靠性。
1、管道试压流程图2、注水（1）、试压前对管道注水，管道注水时，经和业主协商从原有DN500自来水管消防栓放水至试压管道，排气三通和管道端部的增设排气口打开同时排气，使管道内的空气自然从排气三通处排出，管道注水时水流速度不宜太快，应使管道的进水量与排气量相匹配，如进水量大，而排气少，管道内气体就会滞留在管道内，形成的气囊会影响水压试验效果。
（2）、将排气三通阀门打开。
（3）、通过注水口进行注水工作，注水应缓慢进行。
（4）、注水直至管内水位与排气三通底部平齐，以保证管内部无气体存在。
（5）、管道灌水完成后，将进水口与试压泵连接好，并进行管道浸泡和打压装置的排气。
管道水压试验方案
管道水压试验方案
一、测试准备
1.1 测试前应检查管道的连通性，确保无泄漏，齐备检验工具和器材，如压力表、钢尺、水桶等。
1.2 测试前应保证管道内无异物和杂质影响测试结果，并堆放好材料和设备。
1.3 测试前应对管道进行清洗和消毒。
1.4 测试前应对空气压缩机进行检查和清洗，确保其配备适合的耐压软管，避免在实验过程中出现突发事故。
二、测试方法
2.1测试流程
1)安装好测试系统，将管道加压至预定压力，保持一段时间后照相记录。
2)降低管道压力，每次降低压力不超过0.05MPa，再次记录压力和时间，直到压力降低到规定的最低限度。
3)恢复管道压力至预定值，保持一段时间，同时注意管道内是否有泄漏。
4)将空气压缩机接口拔开，待水压试验完成。
2.2测试要求
1)测试环境应保持稳定，温度不应过高或过低，以免影响测试
结果。
2)测试时，管道内不得带水或其他任何介质。
3)测试时应按照预定的压力进行测试，不得随意改变。
4)测试时应注意观察地面是否有水渍，管道内是否有漏水，及
时处理，避免事故的发生。
三、设备维护
3.1 压力表应定期进行校验，尤其是在使用数年后，更需保持
检测仪器的正常性，符合安全性和耐压性。
3.2 试验水桶应定期清洗，防止污水存留，影响水压试验的精度。
3.3 空气压缩机应定期保养，更换耐压软管等附件。
以上是对于管道水压试验方案的详细介绍，希望对您有所帮助。
在使用期间，注意安全措施，遵循公共规定和标准要求进行操作，
确保设备的稳定运转，为企业制定高质量管理计划提供有力保障。
给水管道压水试验方案试验目的验证给水管道系统的完整性和严密性。
检测管道系统是否存在渗漏或损坏。
确保管道系统符合设计标准和规范要求。
试验范围新安装的给水管道系统。
经过维修或改造的给水管道系统。
怀疑存在渗漏或损坏的给水管道系统。
试验方法水压试验：向管道系统注入水，并通过加压泵保持压力。
分段试验：将管道系统划分为较小的试验段，逐段进行试验。
试压时间：根据管道系统的尺寸和压力等级，确定适当的试压时间。
试验设备加压泵压力表压力传感器管道堵头泄漏检测工具试验步骤1. 准备关闭给水管道系统的所有阀门。
在管道系统末端安装管道堵头。
安装压力表和压力传感器。
2. 加压使用加压泵向管道系统注入水。
逐渐提高压力，直至达到试验压力。
保持试验压力恒定，通常为管道设计压力的1.5倍。
3. 保压维持试验压力一定时间，通常为24小时。
定期监测压力，确保无明显下降。
4. 记录数据记录试验期间的压力变化。
观察是否有泄漏或渗水的迹象。
5. 降压缓慢释放管道系统中的压力。
打开阀门，让水排出系统。
6. 检查检查管道系统是否有渗漏或损坏的迹象。
验证压力保持稳定，没有明显下降。
7. 评估结果分析试验数据，确定管道系统的完整性和严密性。
识别任何泄漏或损坏的位置。
出具试验报告，记录试验结果和评估结论。
试验注意事项确保试验时管道系统周围没有人员。
根据管道尺寸和压力等级选择合适的试验设备。
严格遵循试验步骤和安全规范。
仔细观察试验期间的压力变化和泄漏迹象。
试验后及时关闭阀门，避免水压损坏管道或设备。
质量控制措施试压过程中严格控制压力和时间。
使用经过校准的压力表和传感器。
定期检查管道系统各个连接点的密封性。
由合格且经验丰富的技术人员监督试验。
压力管道水压试验方案一、试验目的1.验证压力管道的设计和施工是否符合规范要求，确保管道在正常运行工况下能够安全可靠地工作。
2.检测管道的抗压强度，确定管道的工作压力。
3.检测管道的密封性能，确保管道无泄漏。
4.测试管道的变形情况，确定管道的变形量。
5.评估管道的耐久性和可靠性，确定管道的使用寿命。
二、试验对象将待验的压力管道按照设计要求一段段进行试验。
三、试验设备和工具1.主要设备：压力测试机（静水压试验台）。
2.辅助设备：管道支架、管道固定件、支撑装置、试验水源、压力表等。
3.工具：扳手、拧紧工具、刷子、橡胶垫、绳索等。
四、试验步骤1.准备工作（1）检查试验设备和工具的完好性和性能。
（2）设置管道支架、固定件、支撑装置等，确保管道能够稳定地进行试验。
（3）准备试验水源，确保水质清洁并符合要求。
2.试验前检查（1）检查管道的连接件和支撑装置是否安装正确。
（2）检查管道的阀门、法兰、密封垫等是否完好。
（3）检查管道内部是否有杂物和异物。
（4）检查管道是否清洗干净，无异味和污垢。
3.试验过程（1）逐段进行试验，试验顺序由低压部分向高压部分进行，每一段的试验压力不得大于该段设计工作压力。
（2）逐段加压，加压速度不得过快，一般为每分钟增加1~2MPa。
（3）试验过程中，检查管道是否有渗漏现象，如有发现，应及时采取措施修补。
（4）试验压力达到设计工作压力后，持续稳定供水，观察该段管道的变形情况和压力表的变化。
4.试验结束（1）试验结束后，逐段降压，降压速度不得过快，一般为每分钟减少1~2MPa。
（2）降压至零压后，检查管道是否有渗漏和破裂现象。
（3）记录试验数据，分析评价试验结果。
五、试验要求1.试验过程中，不得发生管道破裂和严重泄漏现象。
2.试验压力达到设计工作压力后，压力表的读数应在规定误差范围内，且无明显波动。
3.试验过程中，观察管道的变形情况，允许有一定的变形，但不得超过规定范围。
4.试验结束后，不得有管道残余变形，不得有渗漏和破裂现象。
上海焦化有限公司产品结构调整多联产项目（气化标段）管道水压试验施工技术方案编制：孙一宁施工技术审核：巩瑞东安全管理审核：李岳伟质量管理审核：杨晓萌审定：公维建批准：牛宗志中石化第十建设有限公司上海华谊工程项目部二零一二年八月目录1 工程概述 02 编制依据 03 试压要求与程序 0试压要求 0试压工艺流程 04 试验准备 (1)5 压力试验 (3)6 试压共检 (4)7 管道泄压 (4)8 质量保证措施 (5)9 安全技术要求 (7)10 人力资源需求 (12)11 措施用料、施工机具需求 (13)12 施工计划 (14)13 工作危害分析表（JHA） (16)1 工程概述上海焦化有限公司产品结构调整多联产项目气化标段工艺管道包：工艺水/气、燃料气、氧气线、高压氮气、化学药剂、蒸汽、气化黑水、水煤浆、闪蒸汽、气化灰水、新鲜水、循环水等管线，为保证管线试压工作有序、保质保量、安全高效地完成，特编制本方案。
2 编制依据中国天辰工程有限公司提供的图纸及设计文件；《工业金属管道工程施工规范》GB50235-2010；《工业金属管道工程施工质量验收规范》GB50184-2011；《石油化工建设工程施工安全技术规范》GB50484-2008；《石油化工建设工程项目施工过程技术文件规定》SHT3543-2007；《石油化工工程建设交工技术文件规定》SH3503-2007；《石油化工金属管道工程施工质量验收规范》GB50517；《石油化工安装工程施工质量验收统一标准》SH/T 3508－2011。
3 试压要求与程序试压要求管线试压时所有不能参与试压的设备、管线须做好系统隔离，无法隔离的设备须经设计和建设单位认可同意后方可参加系统试压。
试验压力应以相同等级系统中设计压力最高的管线试验压力为整个系统的试验压力，且不同压力等级的管线不得串联在一起试验。
当管道与设备作为一个系统进行试验时，应征得建设/监理和设计单位同意，并符合下列规定：a）管道的试验压力小于或等于设备的试验压力时，按管道的试验压力进行试验；b）管道试验压力大于设备的试验压力，且设备无法隔离，设备的试验压力大于或等于管道试验压力的77%时，按设备的试验压力进行试验。
试压工艺流程管道试压前，应对已焊接好的管道进行必要的检查，检查合格后，才能进行试压。
试压工艺流程见图。
图压力试验工艺流程4 试验准备试验前应具备的条件管道系统施工完毕，并符合设计及相关规范的要求。
管道支吊架安装完毕且符合设计要求。
热处理及无损检测合格，焊缝及其他应检查的部位，除涂刷底漆外不得进行隔热等隐蔽工程施工。
试验用压力表已经校验，且在有效检定（校准）期内，精度不低于级，表的满刻度值为最大被测压力值的～2倍，每个系统压力表使用不少于2块。
试验所需的机具及技措用料已做好准备。
试验准备技术要求试验前将不能参与试验的设备、仪表及管道附件等加以隔离，安全阀、调节阀、减压阀及阻火器应拆卸或加盲板隔离。
有弹簧支、吊架的管线在试压充水前必须将管线临时支起，管线试压合格且排净水后，将临时支撑全部拆除。
试压系统所加盲板要有明显标记，位置清楚，记录完整，以便试压合格后拆除。
试压前负责试压的技术人员应按管线试压流程图对施工班组进行技术交底和安全交底。
流程图中应标示：系统进水（气）口、排水（气）口、高点放气点、试压泵连接点，试验介质流向、试验压力、盲板加设位置及压力表设置位置。
液体压力试验时，向管道系统内注水过程中宜利用各管段高点的法兰、阀门、排气口、排液口等排净管道系统内的空气。
必要时可增设临时排气口，但试验合格后应及时将临时排气口封闭。
试压用水为工业用水。
当生产工艺有要求时，可用其他液体。
不锈钢管道（含包括不锈钢设备的试压系统）用水试验时，水中的氯离子含量不得超过50mg/L。
有单向阀的管线，宜将单向阀整体拆除并加临时短管通过。
取出的阀门要作好记录,待试压完毕后及时恢复。
试压系统中的仪表导压管应全部与仪表采取隔离措施或拆除，如仪表与第一个切断阀之间装有活接头时，在试压时应拆开活接头。
对于带有金属波纹管膨胀节的管道系统，应按金属波纹管膨胀节设计压力倍或管道系统试验压力的较小者进行试验。
但在任何情况下，管道系统试验压力不得超过金属波纹管膨胀节制造厂的试验压力，且金属波纹管膨胀节做临时固定。
试压压力表设置不得少于2块,系统高低点设置各不得少于1块。
系统较大时，高处、最低处和远处均应设置有压力表。
检查试压系统内所有阀门是否满足系统试验压力要求，保证试验压力不得超过阀门的公称压力及管道附件的承受能力。
试验前共检管道系统试压前，应由建设/监理单位、施工单位和有关部门对下列资料进行审查确认：（1）管道组成件、焊材的制造厂质量证明书；（2）管道组成件、焊材的校验性检查或试验记录；（3）管道系统隐蔽工程记录；（4）标明焊缝位置、焊缝编号、焊工代号、无损检测方法、焊缝返修位置、热处理焊缝编号等可追溯性标识的单线图；（5）无损检测报告；（6）焊接接头热处理记录及硬度试验报告；（7）设计变更及材料代用文件。
（8）有经批准的试压方案，并经技术交底。
组织监理单位、质量监督站等对试压工艺管线系统进行三方共检，共检包括以下内容：（1）管道系统全部按设计文件施工安装完毕；（2）管道支吊架的型式材质安装位置正确、数量齐全、紧固程度及焊接质量合格；（3）管道焊接工作已全部完成，探伤工作应完成；（4）焊缝及其他需进行检查的部位未进行隐蔽；（5）试压系统中阀门的开闭状态正确；（6）所有隔离措施已采取；（7）试压用的临时加固措施符合要求临时盲板加置正确标志明显记录完整，试压盲板选用厚度见表。
试压用的检测仪表的量程精度等级检定期符合要求。
管道压力试验系统的划分见各试压包。
管道压力试验系统划分应根据图纸管道表提供的介质、压力，合理划分，编制试压包，并报给监理、施工管理部、质量监督站以及相关部门审核。
压力试验系统确定后，应按试压包流程图上做出的标记，加盲板、装压力表和放空点。
管道系统压力试验前试压机具、设备要进行报验，合格才能使用；试压人员要具备资质；管道系统压力试验应提前48小时（特殊情况除外）通知监理、质量监督站及相关单位，并将相关资料报审，以便检查确认试压条件。
现场雨水沟清理通畅，以便在试压完毕后，能够及时排水。
5 压力试验管道压力试验应符合下列规定：与设备相连的管线进行水压试验时，应采用良好的隔离措施，以防止水进入设备。
试验压力的确定：⑴液体压力试验的压力Pt=[б]1/[б]2；Pt——试验压力（表压）MPa；P ——设计压力（表压）MPa ；[б]1——试验温度下管材的许用应力 MPa ； [б]2——设计温度下管材的许用应力MPa 。
当1][σ / 2][σ大于时取。
当设计单位或建设单位认为管道系统进行液压试验或气压试验均不切实际时，可以免除压力试验，但应满足下列要求：a) 环向、纵向以及螺旋焊焊接接头经100%的射线检测或100%超声检测合格； b) 与支管连接接头、角焊焊接接头经100%表面无损检测合格； c) 管道系统已按规定进行柔性分析； d) 管道系统通过敏感泄漏试验。
5.4 液体压力试验用工业用水进行。
系统注水时应将管内空气排尽，可利用法兰、阀门、导淋等，对排气确有困难的管段，可设置临时排气点，排气至漏水后，方可封闭，试压完毕应将临时排气点拆除。
水压试验时应按步骤逐级缓慢升压，直至达到试验压力。
在升压的每一步骤中，压力保持一般不小于10min ，以平衡管道内的应变，然后再进行下一步骤的升压，每一步骤的升压值约为试验压力的10%，升至试验压力后至少保持10min （保压时间允许延长至对试压系统检查完毕）,然后降至设计压力，保压30min ，以无降压、无泄漏和目测无变形为合格。
系统位差较大的管道应考虑试验介质的静压影响，液压管道以最高点的压力为准，但最低点的压力不得超过管道附件及阀门的承受能力。
试压完毕后,打开所有放空点，将管道内及参与试压设备内的水排放干净。
泄漏的处理方法：若焊缝处泄漏，立即卸压放水，按原焊接工艺修补。
修补合格后，重新试压，严禁带压修补。
若静密封点泄漏，可把螺栓重新把紧或卸压拆检该密封，检查法兰密封面和金属垫片的密封情况。
6 试压共检待管道试压达到强度试压压力后组织监理、质量监督站等进行检查。
对试压合格的管段及系统，各方人员检查完毕后，应共同签字确认。
试压记录应提前整理，试压确认合格后由相关部门确认。
7 管道泄压试压系统在各方共检合格后应及时泄压，由试压班长指挥，选择合适的放空点和排污点，接软管将水排放到排水沟，避免影响其他专业的施工。
仪表孔板法兰上的导压管根部阀门（液体取压点且导压管未配的）要全部打开，吹扫干净，防止存水。
管道系统试压完毕，核对盲板加置记录，应及时拆除所用的临时盲板，管道回复原位，并及时填写管道压力试验记录。
试压泵在停止工作后应将水放净，以免损坏缸套。
8 质量保证措施成立质量保证体系（1）项目经理在项目工程施工期间应在现场主持工作。
遇有特殊情况不在现场时，应有书面文件指定委托人实施现场质量管理和控制工作。
（2）各专业工程师、质量检验工程师应在整个项目施工期间在岗工作，并在授权范围内对工程施工质量进行监督和管理。
（3）项目质量保证体系组建完成后由质量经理以书面形式上报业主和监理备案。
工程质量保证体系如图所示。
主要质量技术保证措施（1）开工前，项目部及施工班组成员均要进行短期培训，进一步全面熟悉工程设计、施工技术要求，掌握标准、规范、施工工艺及检查细则，强化职工的质量意识，从而为提高施工质量夯实基础。
（2）开工前，由工程部组织对施工班组进行技术质量交底；交底的内容主要有工程施工要达到的要求和应遵守的规范、标准要下发到操作层，有据可查，有法可依。
及时对照检查，严格控制工程质量。
（3）建立完善的工序交接制度，各工序作业人员在本工序检查验收合格后，做好工序检查状态标识，出具工序交接卡并得到下道工序作业人员及质检部门签证后，方可将工程转交下道工序。
未办理工序交接手续不得进行下道工序的施工。
严格工序交接制度。
（4）项目部按设计技术要求编制自供材料检验方案，由供应部组织，质检部门确认，技术部门协助。
（5）质量文件有档案：凡是与质量有关的技术文件，如图纸会审记录、材料合格证明、试验检验报告、施工记录、隐蔽工程记录、设计变更记录、竣工图等，按规范要求等都应编目建档。
（6）加强同业主、监理公司的联络，虚心接受业主和监理单位现场代表和设计人员指导。
在相互理解和支持的基础上，妥善处理施工中各种不可预见的问题，认真落实设计变更和材料代用，确保工程质量符合设计意图和要求。
（7）我们将建立有效率的施工组织，按有关规定使用持有合适和有效证书的作业人员和施工设备，按照材料的控制程序，进行材料的接受、检查、保护、存放和记录，按照建筑安装程序进行施工作业，对各道工序要进行内部质量检查，并做好记录和编写报告，通知相关人员检查确认。
