玻璃石材铝单板设计说明范文

铝单板幕墙工程设计计算书范本1. 项目背景本文档是针对铝单板幕墙工程设计而编写的计算书范本。

铝单板幕墙广泛应用于建筑外立面装饰，具有美观、耐久、轻质等特点，因此在建筑工程中得到了广泛的应用。

本计算书旨在提供一个设计铝单板幕墙工程的参考，以确保工程质量和安全。

2. 工程计算2.1 风荷载计算铝单板幕墙在面对风力作用时需要考虑风荷载。

根据《建筑结构荷载规范》进行风荷载计算可以得到以下公式：F = 0.5 * C * ρ * A * V^2其中，F为风荷载，C为风荷系数，ρ为空气密度，A为迎风面积，V为风速。

2.2 结构计算铝单板幕墙需要经过结构计算来确保其稳定性和安全性。

主要包括以下几个方面的计算：1.自重计算：根据铝单板幕墙的重量和构造方式进行自重计算，以确定结构的稳定性。

2.抗风计算：根据面对的风荷载以及铝单板幕墙的抗风性能，计算铝单板幕墙的稳定性。

3.连接件计算：铝单板幕墙的连接件需要考虑其强度和稳定性，以确保连接处的安全。

2.3 热工计算铝单板幕墙在面对不同气候条件时，需要考虑其热工性能。

热工计算主要包括以下几个方面：1.热传导计算：根据铝单板的材质和厚度，计算其在不同温度下的热传导性能。

2.热辐射计算：根据铝单板的表面特性和环境温度差异，计算其表面热辐射的影响。

3.热容计算：根据铝单板的材质和厚度，计算其单位面积的热容，以了解其在不同温度下的热惯性。

3. 结论本文档提供了一个铝单板幕墙工程设计计算书的范本，包括风荷载计算、结构计算和热工计算等方面。

在实际工程中，还需要结合具体的工程要求和设计标准进行详细的计算和设计。

通过科学的计算和设计，可以确保铝单板幕墙工程的稳定性、安全性和热工性能，从而满足建筑工程的需求。

设计总说明一、概述1.工程名称:耀江●西岸公馆2.建设单位:海南祥阁房地产开发有限公司3.设计单位：海南珠江建筑设计院有限公司4.建设地点：海南海口市5.建筑面积：6.建筑单体: 耀江·西岸公馆-E型小住宅7.建筑物设计使用年限:主体结构设计使用年限为5０年，8.工程概述:本工程幕墙总高度为１0。

9５0ｍ，工程地面粗糙度按C类考虑，抗震设防烈度为七度.建筑外装饰内容主要包括玻璃幕墙、石材幕墙、透雕石材、玻璃幕墙顶、玻璃采光顶、泛光照明墙面、铜管装饰体系、玻璃紫铜板幕墙、铜板包梁柱、铜板雨蓬、夹胶钢化玻璃栏板、铝合金窗、全玻幕墙、铜百叶窗、屋顶水泥纤维板、铝管格栅、蜂窝石材吊顶、、观光电梯、电动排烟窗（消防联动）等。

9.结构设计基本参数:(多层建筑）建筑物地上、地下耐火等级：一级;框架剪力墙结构,结构安全等级：二级地面粗糙度类型:C类;抗震设计烈度:本地区的抗震设防烈度为七度。

10、幕墙结构设计参数：基本风压值：W=0.40KＮ／m２,按50年一遇考虑温差:本工程所在地区年温差为8０o C,日温差为２1ｏＣ体型系数:大面取值为1。

２,墙角取值为２。

０,大面与墙角具体划分详见深化设计图中的墙面墙角分区图。

雨蓬遮阳及顶部悬挑为2。

0。

工程地面粗糙度：按Ｃ类考虑二、设计依据1.建设方提供的工程图纸、招标文件。

2．设计院提供的建筑图和结构图。

3．建筑、结构设计规范(1）设计标准《建筑结构荷载规范》GB50０09—２001 (2006年版)《玻璃幕墙工程技术规范》 JGJ102—2０03《金属与石材幕墙工程技术规范》ＪGJ133—2001《建筑幕墙》ＧB／T21086-2００７《铝合金门》 GＢ/Ｔ8487—200８《铝合金窗》 GB/T8４87—2008 《建筑玻璃应用技术规程》 JGJ１1３—2009 《钢结构设计规范》ＧＢ500１7—２003 《铝合金结构设计规范》ＧＢ50429-２００7 《建筑钢结构焊接规程》 JGＪ8１—２00２《冷弯薄壁型钢结构技术规范》ＧＢ50018-2002 《公共建筑节能设计规范》ＧＢ50189-2005《民用建筑热工设计规范》 GB５0176-1993《高层民用建筑设计防火规范》GB50045—9５《建筑抗震设计规范》ＧB50011—2001（20０８版) 《建筑设计防火规范》 GB50016-2006《建筑物防雷设计规范》GB5005７－９4(200０版) 《民用建筑隔声设计规范》 FBJ118-93《玻璃幕墙光学性能》ＧＢ/T180９1—2000 《建筑结构可靠度设计统一标准》GB50068—200１《预埋件设计规程》 YＳ１1-79 （2）性能标准《建筑幕墙气密、水密、抗风压性能检测方法》GB／Ｔ1522７-20０7《建筑幕墙平面内变形性能检测方法》ＧＢ／Ｔ1825０—20０0 （3）验收标准《建筑工程施工质量验收统一标准》 GB50300—2001《建筑装饰装修工程质量验收规范》 GB50２1０—2０0１《玻璃幕墙工程质量检验标准》ＪGJ/T13９-２0０1《钢结构工程施工质量验收规范》 GB５02０5—20０14。

铝单板幕墙专项方案说明
一、设计方案：
1.制定详细的设计方案，并充分考虑建筑物的功能、审美和结构要求。

选择适当的铝单板面板尺寸和厚度，确保幕墙的安全性和稳定性。

2.设计铝单板的连接方式，使用合适的连接件和固定件，确保幕墙与
建筑物的结构牢固连接。

二、材料选择：
1.铝单板：选择质量优良的铝合金材料作为幕墙的外墙材料，具有一
定的强度和耐腐蚀性。

2.表面处理：通过阳极氧化或喷涂等方式对铝单板进行表面处理，提
高其耐候性和装饰性。

3.聚氨酯填充物：在铝单板内部填充聚氨酯等材料，提高铝单板的强
度和隔热性能。

三、施工方案：
1.梁柱与幕墙的连接：采用专用的连接件，将幕墙与梁柱等结构进行
连接，确保幕墙的稳定性和安全性。

2.幕墙板的安装：将铝单板按照设计方案进行安装，采用特殊的固定
件将铝单板与幕墙骨架固定，确保铝单板的平整度和牢固度。

四、质量控制：
1.材料检验：对采购的铝单板材料进行质量检验，确保材料的质量符
合要求。

2.施工过程监控：对施工过程进行监控，确保幕墙的搭建符合设计方
案和施工规范。

3.竣工验收：对完工的幕墙进行验收，检查铝单板的平整度、表面质
量和固定性能，确保幕墙的质量合格。

通过以上铝单板幕墙专项方案的执行，能够确保幕墙的质量和稳定性，并且提高建筑物的整体耐久性和装饰性。

此外，铝单板材料的可回收性也
符合环保要求，对于推动可持续发展具有积极作用。

幕墙工程方案设计说明一、工程概况工程名称：北京建外SOHO一期、二期工程设计单位：北京新纪元建筑工程设计有限公司北京东方华太建筑工程设计有限表任公司建设地址：北京市内施工范围：玻璃幕墙、复合板幕墙、石材幕墙二、设计依据1、《北京建外SOHO一期、二期工程》建施图.2、设计符合下列规范及材料标准：设计规范1）《玻璃幕墙工程技术规范》JGJ102—962）《金属与石材幕墙工程技术规范》JGJ133-2001 J113—20013)《建筑幕墙》JG3035—19964)《建筑设计防火规范》GBJ16—87。

5）《建筑抗震设计规程》DBJ08—9-92。

6）《建筑防雷设计规范》GB50057-94。

7)《钢结构设计规范》GBJ17-88。

8）《建筑结构荷载规范》GB50009-2001。

9）《高层民用建筑设计防火规范》GB50045—95材料标准1）《中空玻璃》GB11944—89。

2)《浮法玻璃》GB11614—89.3）《钢化玻璃》GB99634)《铝合金建筑型材》GB/T5237—93。

5）《铝及铝合金加工产品的化学成分》GB/T3190。

6）《铝及铝合金阳极氧化—阳极氧化膜的总规范》GB8013-87。

7）《碳素结构钢》GBJ700—88。

8）《优质碳素结构钢技术条件》GB6999)《碳素结构钢和低合金结构钢热轧钢板及钢带》GB91210）《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB3274 11）《不锈钢棒》GB122012)《不锈钢冷加工钢棒》GB422613）《中空玻璃弹性密封剂》JC48614）《硅酮建筑密封胶》GB/T14683—93。

15）《建筑用硅酮结构密封胶》GB16776—1997。

16)《平开铝合金窗》GB8479—87。

性能检测方法1)《建筑幕墙物理性能分级》GB/T15225-94。

2)《建筑幕墙空气渗透性能检测方法》GB/T15226。

3）《建筑幕墙风压变形性能检测方法》GB/T15227。

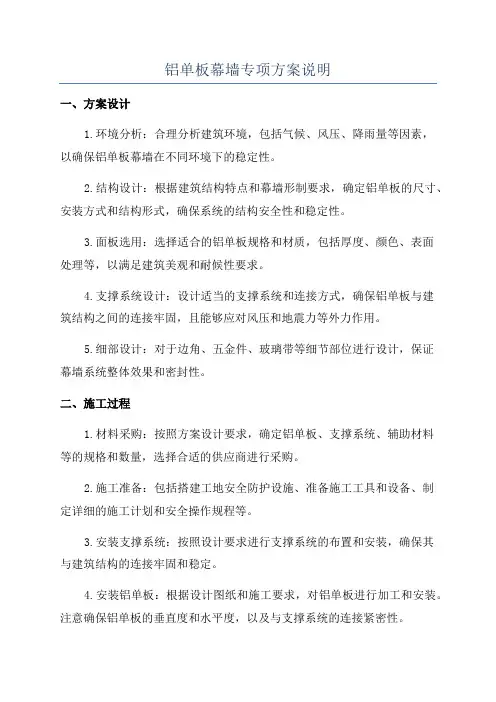

铝单板幕墙专项方案说明一、方案设计1.环境分析：合理分析建筑环境，包括气候、风压、降雨量等因素，以确保铝单板幕墙在不同环境下的稳定性。

2.结构设计：根据建筑结构特点和幕墙形制要求，确定铝单板的尺寸、安装方式和结构形式，确保系统的结构安全性和稳定性。

3.面板选用：选择适合的铝单板规格和材质，包括厚度、颜色、表面处理等，以满足建筑美观和耐候性要求。

4.支撑系统设计：设计适当的支撑系统和连接方式，确保铝单板与建筑结构之间的连接牢固，且能够应对风压和地震力等外力作用。

5.细部设计：对于边角、五金件、玻璃带等细节部位进行设计，保证幕墙系统整体效果和密封性。

二、施工过程1.材料采购：按照方案设计要求，确定铝单板、支撑系统、辅助材料等的规格和数量，选择合适的供应商进行采购。

2.施工准备：包括搭建工地安全防护设施、准备施工工具和设备、制定详细的施工计划和安全操作规程等。

3.安装支撑系统：按照设计要求进行支撑系统的布置和安装，确保其与建筑结构的连接牢固和稳定。

4.安装铝单板：根据设计图纸和施工要求，对铝单板进行加工和安装。

注意确保铝单板的垂直度和水平度，以及与支撑系统的连接紧密性。

5.螺栓固定：使用专业的螺栓和密封胶对铝单板进行固定，确保整个幕墙系统的稳定性和安全性。

6.缝隙处理：对于铝单板之间的缝隙和连接部分，采取密封处理，以防止水汽渗入和风吹雨淋导致的渗漏问题。

7.表面处理：对安装完成的铝单板幕墙进行表面处理，包括清洁、喷涂、阳极氧化等，以保护铝单板的表面和延长其使用寿命。

8.清理和验收：清理施工现场，对铝单板幕墙进行质量验收和安全验收，确保幕墙系统的质量和安全性。

三、注意事项1.施工安全：安排专业的施工队伍，确保施工过程中的安全操作，遵守施工安全规范和标准。

2.质量控制：对铝单板和支撑系统进行质量检测，保证材料的质量符合标准要求。

3.环境保护：施工过程中遵守环境保护要求，妥善处理施工废料和废水。

4.维护保养：铝单板幕墙安装完成后，定期进行维护保养，清洁表面污垢，检查密封性能，及时修复和更换损坏部位。

铝单板设计说明一、铝单板概述铝单板是一种由高纯度铝材制成的单层或多层板材，常用于建筑物的外墙装饰。

它具有轻质、耐腐蚀、易加工成型等特点，被广泛应用于各类建筑项目中。

二、铝单板的材料选择选择高质量的铝材对铝单板的质量至关重要。

一般来说，铝合金材料（比如AA3003、AA5005等）是常用的材料，具有良好的韧性和耐腐蚀性。

在选择材料时，还要考虑到板材的厚度，常见的有2mm、2.5mm、3mm等不同选项，根据项目需求进行选择。

三、铝单板的表面处理为了提高铝单板的耐候性和装饰效果，通常需要对其表面进行处理。

常见的表面处理方式有喷涂、氟碳喷涂和镀膜等。

其中，氟碳喷涂是较为常见和理想的选择，具有良好的耐候性、耐刮擦性和颜色持久性。

四、铝单板的设计与安装铝单板的设计与安装需要充分考虑建筑的整体风格和构造要求。

以下是铝单板设计与安装的几个关键点：1. 拼接方式铝单板的拼接方式有多种选择，常见的有搭接式、显著式和覆盖式等。

不同的拼接方式适用于不同的建筑形式和设计风格，需要根据实际情况进行选择。

2. 固定结构铝单板的固定结构要牢固可靠，以保证其在风力、地震等自然灾害下的稳定性。

通常采用螺栓固定、吊挂固定或者胶粘剂固定的方式，具体选择应根据建筑结构和设计要求进行。

3. 表面处理在设计铝单板时，可以对其表面进行一些艺术处理，例如凹凸纹理、喷绘图案等。

这些处理可以增加铝单板的装饰性和个性化，为建筑物增添独特的美感。

4. 维护保养铝单板安装完毕后，需要做好日常的维护保养工作，以延长其使用寿命。

定期清洗铝单板表面的灰尘和污垢，并检查固定结构的牢固性，必要时进行维修和更换。

五、铝单板的应用范围铝单板作为一种优良的外墙装饰材料，被广泛应用于各类建筑项目中。

以下是一些铝单板的应用范围：1.商业建筑：铝单板可以用于商场、写字楼、酒店等的外墙装饰，提升建筑形象和品位。

2.住宅建筑：铝单板可以用于别墅、高层住宅等的外立面装饰，打造时尚、现代的居住环境。

设计总体说明一、工程概况1、项目名称：鄂尔多斯医院健检、科研、行政楼。

2、建设地点：建设用地位于鄂尔多斯市康巴什新区，康巴什新区F1—02、F1—07—1、3、总用地面积： 558400平方米4、建筑面积： 20175平方米5、建筑层数：地上裙房三层，主楼七层6、建筑高度： 30.850米（7层女儿墙顶距室外地坪高度）7、建筑防火分类为一类高层建筑，耐火等级为一级。

1、外装饰项目本工程建筑幕墙体系主要由石材幕墙、玻璃幕墙及铝板幕墙组成。

石材幕墙为25mm花岗岩，明框幕墙为双钢化（6+12A+6），3mm厚铝单板，以及上述项目的安装和保修与维护。

2、自然条件根据本建筑地理位置，采用鄂尔多斯50年一遇基本风压（ω0=0.55KN/m2），抗震烈度按7度，年温差80℃，地面粗糙度按C类进行幕墙结构设计。

我公司完全依据现行国家行业标准进行设计、制造、安装和验收，对本工程的外装饰方案设计，我们力求达到国际水准、国内一流，不仅外视效果要达到现代、独特、典雅、大气，而且还要考虑其实用和可实现性，满足建筑内部使用功能及结构要求。

3、整个立面的外装饰项目如下：（1）、干挂花岗岩幕墙结构形式：采用不锈钢托板形式。

装饰材料配置：主体钢龙骨为国标10#槽钢、5#角钢，表面热浸镀锌处理，使其强度和耐候性得到保证。

石材为福建灰麻火烧板，石材缝宽按8mm宽，挂件为5mm厚304材质不锈钢材，精度高、安装可调节,优质环氧树脂胶。

装饰部位：见立面分格图。

（2）、点式安全玻璃雨篷结构形式：采用悬挑式点式安全玻璃装饰材料配置：采用18#工字钢(表面氟碳喷涂)，不锈钢驳接件，8mm +1.14pvb+8mm双钢化原色夹胶玻璃。

装饰部位：大楼南立面入口（3）、明框中空玻璃幕墙结构形式：明框玻璃幕墙装饰材料配置：主体150x60x3主龙骨、60x60x3横梁，3mm铝附框压板连接，6+12A+6双钢化中空玻璃。

结构特点：通透性、保温、隔热、隔音性能好、结构强度高。

青岛XXXX有限公司高新区新建项目外装饰工程设计说明一、工程概况1.1、工程名称: 青岛XXXX有限公司高新区新建项目外装饰工程1.2、工程地点: 青岛市1.3、建设单位: 青岛XXXX有限公司1.4、设计单位：河北省XXXX设计院有限公司1.5、主体结构选形：主体工程为钢筋混凝土框架结构1.6、地面粗糙度类型：B类1.7、建筑抗震设防烈度：6度1.8、基本风压：青岛地区0.6KN/㎡；基本雪压0.2KN/㎡二、工程具体项目青岛XXXX有限公司高新区新建项目外装饰工程，项目同时规划，同时设计施工。

1、玻璃幕墙：半隐框玻璃幕墙（10#楼、门卫）经计算，除首层外选用150系列铝合金型材，铝材表面采用阳极氧化处理，首层采用钢铝组合龙骨（钢骨架外表面氟碳喷涂），幕墙玻璃采用:6+12A+6中空钢化玻璃。

隐框幕墙（1、2、4、5、7、8#楼）经计算，采用100系列铝合金型材，铝材表面采用阳极氧化处理，幕墙玻璃采用:6+12A+6中空钢化玻璃。

2、铝单板：选用国产优质铝单板，表面氟碳喷涂处理，颜色由甲方指定。

穿孔铝单板造型选用2.5mm厚，双面氟碳喷涂处理。

其他造型铝单板选用2.0mm厚，外表面氟碳喷涂处理。

龙骨主要采用钢龙骨，钢材材质选用优质Q235-B。

三、建筑物设计造型说明我公司对外装饰设计根据甲方提供的河北省XX计院有限公司所做出的电子版图及甲方文件说明、要求，在充分理解及认识建筑设计师的创作意图和风格的基础上，结合本幕墙的特点和要求，进行了深化设计。

四、设计原则幕墙是建筑物的外围护结构，既为结构首先要保证其安全性，我公司派最有经验、最精干的设计力量，结合本公司多年经验，本着时刻为用户着想、为用户负责的经营理念，在结构设计上用最新的设计软件进行全面的严格的材料验算。

同时，在经济性、科学性、美观性等方面都进行了全面的考虑；在方案设计中，在满足装饰效果和功能要求的基础上，合理选材，充分挖掘材料的潜在能力，尽量提高材料利用率，在材料加工及施工过程中尽量作到标准化、工厂化、提高工作效率，提高工艺性能，达到降低成本的目的。

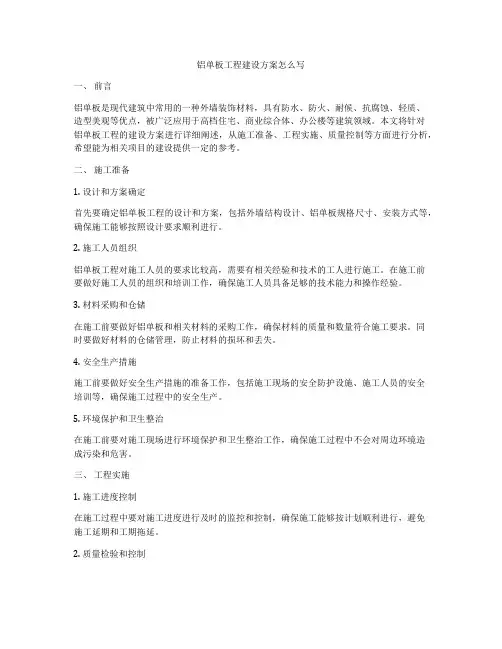

铝单板工程建设方案怎么写一、前言铝单板是现代建筑中常用的一种外墙装饰材料，具有防水、防火、耐候、抗腐蚀、轻质、造型美观等优点，被广泛应用于高档住宅、商业综合体、办公楼等建筑领域。

本文将针对铝单板工程的建设方案进行详细阐述，从施工准备、工程实施、质量控制等方面进行分析，希望能为相关项目的建设提供一定的参考。

二、施工准备1. 设计和方案确定首先要确定铝单板工程的设计和方案，包括外墙结构设计、铝单板规格尺寸、安装方式等，确保施工能够按照设计要求顺利进行。

2. 施工人员组织铝单板工程对施工人员的要求比较高，需要有相关经验和技术的工人进行施工。

在施工前要做好施工人员的组织和培训工作，确保施工人员具备足够的技术能力和操作经验。

3. 材料采购和仓储在施工前要做好铝单板和相关材料的采购工作，确保材料的质量和数量符合施工要求。

同时要做好材料的仓储管理，防止材料的损坏和丢失。

4. 安全生产措施施工前要做好安全生产措施的准备工作，包括施工现场的安全防护设施、施工人员的安全培训等，确保施工过程中的安全生产。

5. 环境保护和卫生整治在施工前要对施工现场进行环境保护和卫生整治工作，确保施工过程中不会对周边环境造成污染和危害。

三、工程实施1. 施工进度控制在施工过程中要对施工进度进行及时的监控和控制，确保施工能够按计划顺利进行，避免施工延期和工期拖延。

2. 质量检验和控制在施工过程中要对铝单板和相关材料的质量进行检验和控制，确保施工质量符合设计要求和施工标准。

3. 安全生产管理在施工过程中要做好安全生产管理工作，对施工现场进行安全检查和隐患排查，及时处理安全事故和事故隐患。

4. 施工队伍管理在施工过程中要对施工队伍进行管理和督导，确保施工人员的操作规范和技术能力达到要求。

5. 现场协调和沟通在施工过程中要做好现场协调和沟通工作，保持与设计单位、监理单位和业主的密切联系，及时解决施工中遇到的问题和难题。

四、质量控制1. 设计和方案审核在施工前要对铝单板工程的设计和方案进行审核，确保设计和方案的合理性和可行性。

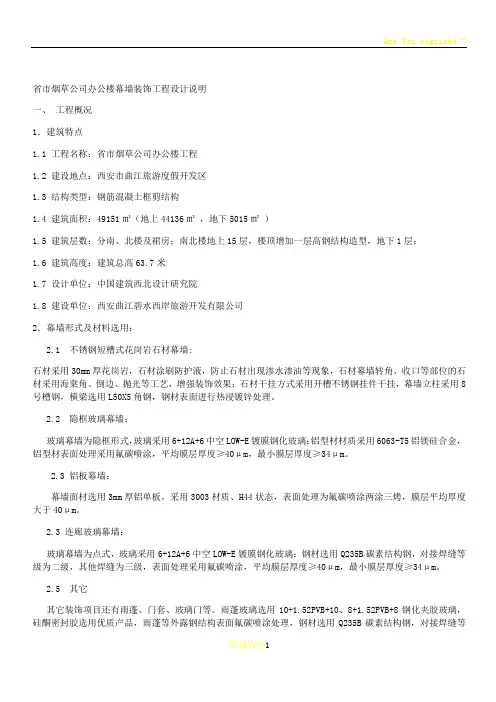

省市烟草公司办公楼幕墙装饰工程设计说明一、工程概况1．建筑特点1.1 工程名称：省市烟草公司办公楼工程1.2 建设地点：西安市曲江旅游度假开发区1.3 结构类型：钢筋混凝土框剪结构1.4 建筑面积：49151㎡（地上44136㎡，地下5015㎡）1.5 建筑层数：分南、北楼及裙房；南北楼地上15层，楼顶增加一层高钢结构造型，地下1层；1.6 建筑高度：建筑总高63.7米1.7 设计单位：中国建筑西北设计研究院1.8 建设单位：西安曲江碧水西岸旅游开发有限公司2．幕墙形式及材料选用：2.1 不锈钢短槽式花岗岩石材幕墙:石材采用30mm厚花岗岩，石材涂刷防护液，防止石材出现渗水渗油等现象，石材幕墙转角、收口等部位的石材采用海棠角、倒边、抛光等工艺，增强装饰效果；石材干挂方式采用开槽不锈钢挂件干挂，幕墙立柱采用8号槽钢，横梁选用L50X5角钢，钢材表面进行热浸镀锌处理。

2.2 隐框玻璃幕墙：玻璃幕墙为隐框形式，玻璃采用6+12A+6中空LOW-E镀膜钢化玻璃；铝型材材质采用6063-T5铝镁硅合金，铝型材表面处理采用氟碳喷涂，平均膜层厚度≥40μm，最小膜层厚度≥34μm。

2.3 铝板幕墙：幕墙面材选用3mm厚铝单板，采用3003材质、H44状态，表面处理为氟碳喷涂两涂三烤，膜层平均厚度大于40μm。

2.3 连廊玻璃幕墙：玻璃幕墙为点式，玻璃采用6+12A+6中空LOW-E镀膜钢化玻璃；钢材选用Q235B碳素结构钢，对接焊缝等级为二级，其他焊缝为三级，表面处理采用氟碳喷涂，平均膜层厚度≥40μm，最小膜层厚度≥34μm。

2.5 其它其它装饰项目还有雨蓬、门套、玻璃门等。

雨蓬玻璃选用10+1.52PVB+10、8+1.52PVB+8钢化夹胶玻璃，硅酮密封胶选用优质产品，雨蓬等外露钢结构表面氟碳喷涂处理，钢材选用Q235B碳素结构钢，对接焊缝等级为二级，其他焊缝为三级。

一层门套均采用铜装饰（处信访办门外）。

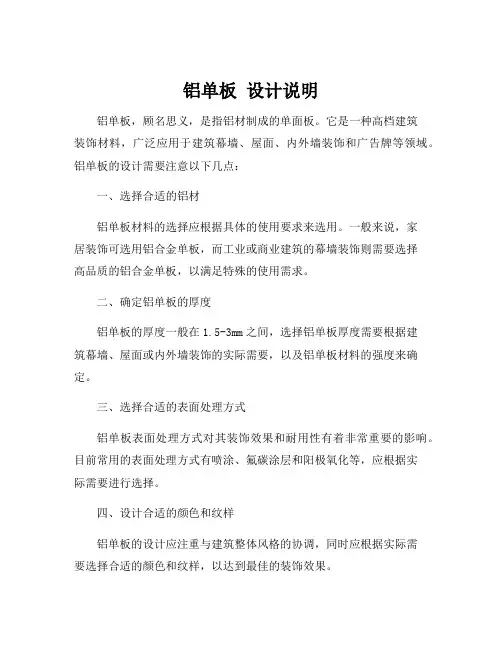

铝单板设计说明
铝单板，顾名思义，是指铝材制成的单面板。

它是一种高档建筑
装饰材料，广泛应用于建筑幕墙、屋面、内外墙装饰和广告牌等领域。

铝单板的设计需要注意以下几点：
一、选择合适的铝材
铝单板材料的选择应根据具体的使用要求来选用。

一般来说，家
居装饰可选用铝合金单板，而工业或商业建筑的幕墙装饰则需要选择
高品质的铝合金单板，以满足特殊的使用需求。

二、确定铝单板的厚度
铝单板的厚度一般在1.5-3mm之间，选择铝单板厚度需要根据建
筑幕墙、屋面或内外墙装饰的实际需要，以及铝单板材料的强度来确定。

三、选择合适的表面处理方式
铝单板表面处理方式对其装饰效果和耐用性有着非常重要的影响。

目前常用的表面处理方式有喷涂、氟碳涂层和阳极氧化等，应根据实
际需要进行选择。

四、设计合适的颜色和纹样
铝单板的设计应注重与建筑整体风格的协调，同时应根据实际需
要选择合适的颜色和纹样，以达到最佳的装饰效果。

综上所述，铝单板设计需要从铝材选择、厚度、表面处理、颜色和纹样等多个方面进行综合考虑，以满足不同建筑装饰需求的要求。

铝单板幕墙专项方案说明
1、铝单板幕墙系统部件
护墙框架通常是由铝材方管构成。

其表面处理方式主要有烤漆、喷塑
和粉末涂层等机制。

这类部件具有防潮防锈的功效以及延长使用寿命的特性。

护墙垫条铝制垫条通常由铝制封口或铝制密封槽组成。

其表面处理方
式有喷塑、粉末涂层和烤漆等机制，保证封口防水功能。

护墙角头是由铝合金材料制成的，表面处理方式有烤漆、喷塑和粉末
涂层等机制。

它能够均匀地排列墙砖，有效防止墙体腐蚀，保证墙面的光
滑度和美观性。

2、铝单板幕墙系统特性
（1）铝单板幕墙系统具备良好的气密性能和耐久性，可以持久耐用。

（2）它具有防潮、防水、防火、耐腐蚀性等特点，可以有效防止墙
体腐蚀。

（3）具有防尘、防紫外线的功能，适合建筑外墙的装饰。

（4）铝材表面处理工艺精细，美观度高，耐受大气污染，对环境的
污染性很小。

设计说明目录1.工程概况 (1)1.1. 工程简介 (1)1.2. 外装设计概述 (1)1.3. 外装设计原则 (1)2.设计依据 (1)2.1. 幕墙用建筑标准、规范 (1)2.2. 幕墙用结构标准、规范 (1)2.3. 建筑幕墙及其相关标准、规范 (2)2.4. 建筑门窗及其相关标准、规范 (2)2.5. 钢材及其相关标准、规范 (2)2.6. 铝合金材料及其相关标准、规范 (2)2.7. 粘结与密封材料及其相关标准、规范 (2)2.8. 连接紧固件及其相关标准、规范 (2)2.9. 其它材料及其相关标准、规范 (3)3.外装饰方案说明 (3)3.1. 铝塑板幕墙系统 (3)4.工程材料 (3)4.1. 铝塑板 (3)4.2. 钢件 (3)4.3. 结构胶和密封胶 (4)4.4. 密封垫和密封胶条 (4)4.5. 不锈钢件 (4)5.幕墙的物理性能等级与性能设计 (4)5.1. 风压变形性能 (4)5.2. 空气渗透性能 (5)5.3. 雨水渗透性能 (5)5.4. 空气隔声性能 (5)5.5. 幕墙平面内变形性能和抗震要求 (5)5.6. 耐撞击性能 (6)5.7. 光学性能 (6)5.8. 承重力性能 (6)5.9. 防雷设计 (6)5.10. 防结露设计 (6)5.11. 防腐设计 (7)5.12. 幕墙环保节能设计 (7)6.结构设计原则 (7)6.1. 风压作用 (7)6.2. 幕墙构件重力荷载 (7)6.3. 地震作用 (7)6.4. 温度作用 (7)1. 工程概况1.1. 工程简介1.1.1. 项目名称：天津仁泰聚苯乙烯一期工程综合楼外檐门窗幕墙工程1.1.2. 项目内容：天津仁泰聚苯乙烯一期工程综合楼外檐门窗幕墙工程设计内容：铝塑板幕墙系统、铝合金百叶、不锈钢地簧门、塑钢窗、断桥铝合金门、隐框玻璃幕墙、后置埋件等1.1.3. 建筑耐火等级：二级1.1.4. 结构设计使用年限：50 年1.1.5. 基本风压：0.55kN/m21.1.6. 地面粗糙度类别：A 类1.1.7. 抗震设防烈度：7 度（0.15g）1.2. 外装设计概述建筑幕墙方案的主要项目的介绍：1.2.1. 铝塑板幕墙系统：铝板幕墙龙骨采用80*40*4钢龙骨，横梁采用40*4钢方管，表面均作热镀锌处理。

玻璃石材铝板幕墙施工方案1. 引言玻璃石材铝板幕墙是一种常见的建筑外墙装饰材料，具有美观、耐候和防水等特点。

本文档旨在提供玻璃石材铝板幕墙施工方案的详细说明，以确保施工过程顺利进行，并保证最终工程质量。

2. 施工准备2.1 材料准备在施工前，应确保所需材料的准备充分，并进行检查。

主要的材料包括玻璃、石材、铝板、密封胶等。

2.2 设备准备除了材料准备外，还需要准备各种施工设备，如吊车、脚手架、工具箱等。

确保设备的完好性，并对其进行必要的维护和保养。

2.3 人力准备合理安排施工人员，确保人员的技术水平和专业能力符合施工要求。

同时，建立良好的沟通机制，确保施工团队协同工作，并遵守安全操作规程。

3. 施工流程3.1 搭建脚手架施工开始前，首先要搭建脚手架。

根据实际情况和施工要求，确定脚手架的高度和结构。

脚手架应具备足够的稳定性和承重能力，并遵循相关安全规范。

3.2 安装玻璃和石材在搭建好脚手架后，开始安装玻璃和石材。

根据设计图纸和要求，精确测量尺寸，进行切割，然后使用专用的安装工具将玻璃和石材固定在铝板上。

3.3 安装铝板安装玻璃和石材后，开始安装铝板。

根据设计要求，将铝板剪裁成相应的尺寸，并使用螺丝或铆钉将铝板固定在墙体骨架上。

3.4 密封处理在安装完成后，进行密封处理。

使用专用的密封胶填充玻璃、石材和铝板的间隙，以确保幕墙的防水性能和密封性能。

3.5 清洁和维护施工完成后，进行清洁和维护工作。

清除施工现场的垃圾和污物，对设备和工具进行清洁和维护，以保持施工环境的整洁和安全。

4. 施工质量控制4.1 施工检查在施工过程中，进行定期的施工检查。

检查施工工艺是否符合规范要求，检查材料的质量和合格证明，确保施工质量的过程记录和验收。

4.2 质量保证在施工完成后，进行质量验收。

对玻璃石材铝板幕墙的质量进行严格检查，确保其符合相关建筑标准和设计要求。

4.3 安全管理施工过程中，必须严格遵守施工安全管理规定，做好各种安全防护措施。

铝板外墙设计说明一、设计背景随着建筑设计的发展，外墙材料的选择越来越多样化。

铝板作为一种新型的外墙装饰材料，以其材质轻盈、耐久性强、维护方便等特点，逐渐受到了建筑师和设计师的青睐。

本设计说明将介绍铝板外墙的设计理念、施工工艺和注意事项，希望能够为有效使用铝板外墙提供参考和指导。

二、设计理念1.界面整合：铝板外墙的设计应与整体建筑风格相协调，通过颜色、质感和形态等方面的设计，与建筑相互融合，形成一个整体。

2.轻盈感和立体感：铝板外墙可以通过锐角设计、立体造型、镂空等手法，增加建筑的轻盈感和立体感，使其在整体建筑中具有突出的视觉效果。

3.质感和纹理：通过铝板的处理工艺，能够赋予其不同的质感和纹理，满足不同建筑风格和需求。

三、施工工艺1.铝板选材：选择合适的铝板材料，应具备耐腐蚀性、耐候性和色彩稳定性。

可根据具体需求，选择铝合金板、铝塑板或彩涂铝板等。

2.表面处理：铝板表面可以通过阳极氧化、喷涂、电泳或氟碳涂层等处理工艺，增加其耐腐蚀性、防污性和美观性。

3.安装方式：铝板外墙的安装方式有多种选择，如背面贴合、穿孔固定和桁架式悬挂等。

根据具体的建筑结构和设计要求，选择合适的安装方式。

4.密封处理：铝板外墙在安装过程中应保证良好的密封性，避免因雨水或灰尘渗入墙体导致损坏。

可采用密封胶、连接件和抗风振动系统等措施进行密封处理。

四、注意事项1.设计与结构：在铝板外墙的设计中，要充分考虑到建筑本身的结构和抗风性能，合理选择铝板尺寸和厚度，避免因铝板自重或风压造成的安全隐患。

2.施工与维护：铝板外墙的施工应注重细节和质量，防止出现铝板变形、裂纹和脱落等问题。

同样，在维护过程中，应及时清洁和维修铝板，延长其寿命。

3.环保与可持续发展：选择具有环保特性的铝板材料，减少对自然资源的消耗，符合可持续发展的要求。

同时，在铝板外墙的设计和施工过程中，要合理利用能源和减少噪音、污染等对环境的影响。

五、总结铝板外墙作为一种新颖的建筑装饰材料，具有轻盈感、耐久性和可塑性等优点，逐渐在建筑设计中得到广泛应用。

xxxxxxx项目外装修工程设计说明一、工程概况工程名称：xxxxxxx石材幕墙工程工程地点：xxxxxxxxx建设单位：xxxxxx有限公司。

建筑高度层数：地上22层，高度为88.6米。

建筑分类和耐火等级：高层厂房（车间生产加工产品为电子产品，属于可燃固体，火灾危险性分类为丙类）；耐火等级为一级。

建筑结构形式为框筒结构建筑设计使用年限：50年抗震设计烈度：7度基本风压：W=0.55kN/m2基本雪压：S=0.50kN/m2地区粗糙度：C类年温度变化60℃二、设计内容1、外墙裙房石材幕墙及铝单板；三、设计依据1、设计院提供的电子版建施图、结构图。

2、按设计院立面效果所定方案。

3、国家现行的技术规范《金属与石材幕墙工程技术规范》JGJ133-2001。

4、其它相关规定及法律法规。

四、材料选用说明1、石材幕墙：1.1石材框架截面规格经计算选用：钢材材质采用Q235B，型材表面为热浸镀锌处理，立柱为8#槽钢，横框截面尺寸为50*50*4角钢。

1.2石材：25mm厚花岗岩。

2、铝单板：1.1选用国产优质铝单板，表面氟碳喷涂处理，颜色由甲方指定。

铝单板选用2.5mm厚，双面氟碳喷涂处理。

1.2龙骨主要采用钢龙骨，钢材材质采用Q235B，型材表面为热浸镀锌处理，立柱为8#槽钢，横框截面尺寸为20*50*3方管五、设计方案简述1、本施工图遵照安全可靠、造形美观、结构轻巧而稳定、节能环保、经济性好的设计原则，采用了最优的设计方案，最大限度的体现了设计师的建筑风格。

2、强度设计: 充分考虑了风荷载、地震作用、自重、温度等对幕墙的影响，设计安全系数完全满足工程的要求。

对面材、龙骨及连接系统均做了仔细计算，完全满足强度要求。

3、结构设计：a.石材幕墙结构，是采用整体挂接到幕墙龙骨上，简化现场安装工艺，大大提高安装速度，保证外立面平整，同时挂件系统与龙骨之间可实现三维调整，保证安装精度，施工工艺合理，同时龙骨体系之间的连接均焊接的方式，最大限度减少现场工作量，提高安装速度同时更加经济合理。

设计说明(改）一、工程概况：1、工程名称：达州市人民检察院川东北司法鉴定中心业务用房外墙铝板工程2、工程地点：西外新区ⅡA2-3-a地块3、建设单位：达州市人民检察院4、建筑面积：6962.6平方米二、设计范围：1、大楼外墙三、设计依据：1、建设单位提供的原建筑图纸2、现场踏勘，测量3、建设方对项目改造提出的要求4、参照规范：《金属与石材幕墙工程技术规范》JGJ133-2001《钢结构设计规范》GBJ17-88《铝及铝合金阳极氧化，阳极氧化膜的总规范》GB8013《碳素结构钢》GB700-88《硅酮建筑密封胶》GB/T15225-94《建筑幕墙风压变形性能检测方法》GB/T15227《建筑幕墙雨水渗漏形性能检测方法》GB/T15228《建筑幕墙空气渗透形性能检测方法》GB/T15226《建筑结构荷载规范》GB50009-2001《建筑结构抗震规范》GB500011-2001《建筑设计防火规范》GBJ16-87《中华人民共和国有色金属行业标准》铝幕墙板、氟碳铝单板GB/T429.2-2000《建筑物防雷设计规范》GB500057-94四、材料及工艺说明：1、铝板部分：埋件：200*250*10镀锌埋板，4根M8膨胀螺栓锚固主骨架：造型和墙面主要支撑作用的骨架，采用100*50*5冷镀锌方钢焊制，3级焊缝。

刷两遍防锈漆做焊缝防腐处理。

副骨架：安装铝板挂件的横骨架，按照铝板板块的横向分缝布置,采用50*50*5冷镀锌角钢与主骨立柱焊接，焊接要求同上。

铝板：采用厚度2.5mm铝板，铝板表面处理为氟碳漆，板块大小参照立面图中的铝板分格，板缝横竖拼接处打耐候胶，保持气密性，且防水，宽以防水美观为准。

铝板横向、纵向切口部分，如与石材、玻璃相接必须打耐候胶密封，如切口裸露铝板需焊接处理、打胶密封（参考JD-2/JD-3/JD-4)。

五施工图纸注意事项：本施工图是按照原建筑图纸绘制，如出现尺寸误差的问题应按现场尺寸为准。
