玻璃幕墙设计说明 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
玻璃幕墙设计说明一、工程概述 本工程的外装饰项目有：120系列隐形玻璃幕墙 A、全隐框玻璃幕墙：玻璃幕墙采用120系列铝合金型材做龙骨。 型材表处：本工程铝型材采用氧化处理； 玻璃幕墙：玻璃选用中控钢化玻璃（6+9A+6mm厚），颜色：待定。 二、主要技术指标 1、风荷载 基本风压：W0=０.３５ＫＮ/m2 2、地面粗糙度：C类?? 3?、抗震设防有关参数：抗震设防烈度：8度??设计基本地震加速度值?0.2g 三、设计依据及标准 本工程必须符合以下最新版的国家、建设部和地方的一切有关规定标准，若使用的规范标准在本技术要求中没有规定，应清楚的说明用于替代的标准。如果最新规范要求以替代下列规范，以最新规范标准为准。 1建筑设计规范 《建筑结构荷载规范》GB50009-2001（2006版） 《钢结构设计规范》GB50017-2003 《建筑设计防火规范》GBJ50016-2006 《高层民用建筑设计防火规范》GB50045-95（2005版） 《建筑抗震设计规范》GB50011-2001（2008版） 《建筑物防雷设计规范》GB50057-94（2001版）
《公共建筑节能设计标准》GB50189-2005 2幕墙设计规范 《建筑幕墙》GB/T21086-2007 《玻璃幕墙工程技术规范》JGJ102-2003? 《金属与石材幕墙工程技术规范》（JGJ133-2001） 《建筑幕墙工程技术规范》玻璃幕墙分册DBJ08-56-96? 《玻璃幕墙工程质量检验标准》JGJ/T139-2001 《建筑装饰装修工程质量验收规范》GB50210-2001? 《建筑幕墙平面内变形性能检测方法》GBT?18250-2000 《建筑外窗气密、水密、抗风压性能现场检测方法》JGT211-2007? 《建筑外窗气密、水密、抗风压性能现场检测方法》GB/T15227-2007 3铝型材规范 《铝合金建筑型材》GB/T5237-2008? 《变形铝及铝合金加工产品化学成分》GB/T3190-2008 4玻璃规范 《建筑玻璃规范应用技术规范》JGJ113-2009 《建筑用安全玻璃、防火玻璃》GB15763-2005 《幕墙用半钢化玻璃》GB17481-2008 《玻璃幕墙光学性能》GB/T18091-2000 5胶等密封制品规范 《硅酮建筑密封胶》GB/T14683-2003 《建筑用硅酮建筑结构胶》GB16766-2005 《聚硫建筑密封胶》JC485-2006
铝合金门窗设计计算书 设计： 校对： 审核： 批准： 二〇一六年三月
目录 1 计算引用的规范、标准及资料 (1) 1.1 门窗及相关设计规范： (1) 1.2 建筑设计规范： (1) 1.3 铝材规范： (2) 1.4 玻璃规范： (2) 1.5 钢材规范： (2) 1.6 胶类及密封材料规范： (3) 1.7 门窗及五金件规范： (3) 1.8 相关物理性能等级测试方法： (4) 1.9 《建筑结构静力计算手册》(第二版) (5) 1.10 土建图纸： (5) 2 基本参数 (5) 2.1 门窗所在地区 (5) 2.2 地面粗糙度分类等级 (5) 2.3 抗震设防 (5) 3 门窗承受荷载计算 (6) 3.1 计算依据 (6) 3.2 计算杆件时的风荷载标准值 (7) 3.3 计算玻璃时的风荷载标准值 (7) 3.4 垂直于门窗平面的分布水平地震作用标准值 (7) 3.5 作用效应组合 (8) 4 门窗竖中梃计算 (8) 4.1 竖中梃受荷单元分析 (8) 4.2 选用竖中梃型材的截面特性 (11) 4.3 竖中梃的抗弯强度计算 (11) 4.4 竖中梃的挠度计算 (12) 4.5 竖中梃的抗剪计算 (12) 5 玻璃板块的选用与校核 (13) 5.1 玻璃板块荷载计算： (13) 5.2 玻璃的强度计算： (14) 5.3 玻璃最大挠度校核： (15) 6 附录常用材料的力学及其它物理性能 (17)
门窗设计计算书 1计算引用的规范、标准及资料 1.1门窗及相关设计规范： 《铝合金结构设计规范》 GB50429-2007 《玻璃幕墙工程技术规范》 JGJ102-2003 《建筑玻璃应用技术规程》 JGJ113-2009 《建筑幕墙》 GB/T21086-2007 《金属与石材幕墙工程技术规范》 JGJ133-2001 《铝合金门窗工程技术规范》 JGJ214-2010 《铝合金门窗》 GB/T8478-2008 《未增塑聚乙烯(PVC-U)塑料窗》 JGT/140-2005 《塑料门窗工程技术规程》 JGJ103-2008 1.2建筑设计规范： 《地震震级的规定》 GB/T17740-1999 《钢结构防火涂料》 GB14907-2002 《钢结构设计规范》 GB50017-2003 《高层建筑混凝土结构技术规程》 JGJ3-2002 《高层民用建筑设计防火规范》 GB50045-95(2005年版) 《高处作业吊蓝》 GB19155-2003 《工程抗震术语标准》 JGJ/T97-2010 《混凝土结构后锚固技术规程》 JGJ145-2004 《混凝土结构设计规范》 GB50010-2010 《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004 《建筑表面用有机硅防水剂》 JC/T902-2002 《建筑材料放射性核素限量》 GB6566-2010 《建筑防火封堵应用技术规程》 CECS154：2003 《建筑钢结构焊接技术规程》 JGJ81-2002 《建筑工程抗震设防分类标准》 GB50223-2008 《建筑工程预应力施工规程》 CECS180：2005 《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订)《建筑结构可靠度设计统一标准》 GB50068-2001 《建筑抗震设计规范》 GB50011-2010 《建筑设计防火规范》 GB50016-2006 《建筑物防雷设计规范》 GB50057-2010 《冷弯薄壁型钢结构技术规范》 GB50018-2002 《民用建筑设计通则》 GB50352-2005
浙江省临海监狱工程施工VII标段 玻 璃 幕 墙 施 工 方 案 编制人： 审核人：
编制单位： 编制日期：二0一二年三月 目录 一、编制依据-----------------------------------------------------------3 二、工程概况-----------------------------------------------------------3 三、幕墙分格及结构设计--------------------------------------------4 四、主要参数-----------------------------------------------------------4 五、幕墙材料-----------------------------------------------------------4 六、幕墙结构形式-----------------------------------------------------5 七、其它说明-----------------------------------------------------------5 八、施工方法-----------------------------------------------------------5 九、安全措施----------------------------------------------------------13
一、编制依据 《建筑结构荷载规范》GBJ9-87 《钢结构设计规范》GBJ17-88 《玻璃幕墙工程技术规范》JGJ113-96 《建筑玻璃应用技术规程》113-97 《建筑幕墙》JG3035-96 《铝及铝合金加工产品的化学成分》GB/T3190 《硅酮建筑密封胶》GB/T14683-93 《建筑幕墙风压变形性能检测方法》GB/15227 《建筑幕墙雨水渗漏形性能检测方法》GB/T15228 《建筑幕墙空气渗透行性能检测方法》GB/T15226 《钢化玻璃》GB9963-98 《建筑幕墙窗用弹性密封剂》JC485-92 二、工程概况 本工程位于浙江省临海市大洋街道，本标段工程平面外形呈“工”字形，建筑外轮廓尺寸为98280×62700mm2。房建筑面积约为12369m2，底层为架空层，层高为3.3m，第一层层高为3.9m，第二层至第七层为3.6米，第八层为3.9米。于一层门厅处层高为7.5m，
玻璃幕墙施工方案(幕 墙) -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
玻璃幕墙施工方案 一、主要技术措施 （一）施工准备 1.开工前技术员、施工员认真熟悉图纸，设计人员组织技术交底，项 目部作施工组织设计。 2.测量放线前与土建单位现场监理单位进行轴线，标高点交底和移交 手续，如发现超出部分应明确签单土建单位，并清理影响现场施工 的障碍物。 3.搭建临时设施，按通水、电、做好防雷接地及消防保护措施。 4.施工人员根据现场进度情况及各工种的进展情况，调度安排施工人 员进场。 5.由于可能的安装、内装饰、幕墙交叉施工，相互之间干扰较大，故 施工前必须做到各种安全保护措施，即土建应提供其下方幕墙施工 位置绝对安全的保障，以保证施工正常的顺利进行。 6.脚手架内侧立柱面离墙面应450mm，横杆顶端离墙面不得超过 400mm特殊突出部位按建筑图搭设脚手架。 （二）弹线 对整个建筑物结构尺寸校核测量后，将实际测得结构尺寸与幕墙设计尺寸进行复核，按确认的分格施工图进行弹线。 1．墙面防水层施工后进行弹线，以各层设计标高+50mm线定窗口上下水平线，找出窗口井字线后，再按各墙面排板平面图，弹出各种排 板列线。如果各窗口间实际尺寸与设计尺寸有偏差，误差小可调整 各板间板缝尺寸，通缝上下要一致。
2．外墙面水平线以设计尺寸为基准，各大面墙结构外墙面在剔除胀模或补平凹进墙面时，需正负不大于2cm，其余误差可通过挂件托板间距 来消除。 3．开间轴线以土建为准，上点控制在顶面支架节点上，分格开档定位误差在每开间中消化，以确保立面分格一致。 4．本工程设有部份通道，在交叉施工中，则分二步进行测量、弹线，用外围四边为轴线基准控制点，弹线完成后，要汇总弹线情况，作出弹 线情况工作报告，总结弹线中出现的问题，即弹线后是否有实际尺寸 与土建结构设计尺寸超限的问题，确定下步施工的方案。 （三）加工图确认 现场项目部按设计图实地测量放样后。经设计、监理确认测量结果与施工图后，由幕墙公司技术协调部根据现场的复查情况制定和完善施工用大样图和分格图，落实为加工图。报工程计划部审核后进行备料和下料。备料过程中对产品的材质，型号规格颜色、数量、交货地址和交货时间申报公司把关审定，检查物料在材料、品种规格和色泽等方面指示控制在规范标准以内，并符合合同与设计要求。 （四）测量放线 1.由于土建施工误差相对较大，幕墙施工要求精确mm级，必须由基 准轴线和水准点重新测量复核。 测量内容为： a立面垂直度的测量 b 楼层高度的测量 c 楼层水平度的测量 d 变化异形墙面的测量 做好纪录作为竣工资料；
玻璃幕墙设计说明 一、工程概述 本工程的外装饰项目有：120系列隐形玻璃幕墙 A、全隐框玻璃幕墙：玻璃幕墙采用120系列铝合金型材做龙骨。 型材表处：本工程铝型材采用氧化处理； 玻璃幕墙：玻璃选用中控钢化玻璃（6+9A+6mm厚），颜色：待定。 二、主要技术指标 1、风荷载 基本风压：W0=０.３５ＫＮ/m2 2、地面粗糙度：C类 3 、抗震设防有关参数：抗震设防烈度：8度设计基本地震加速度值0.2g 三、设计依据及标准 本工程必须符合以下最新版的国家、建设部和地方的一切有关规定标准，若使用的规范标准在本技术要求中没有规定，应清楚的说明用于替代的标准。如果最新规范要求以替代下列规范，以最新规范标准为准。 1建筑设计规范 《建筑结构荷载规范》GB50009-2001（2006版） 《钢结构设计规范》GB50017-2003 《建筑设计防火规范》GBJ50016-2006 《高层民用建筑设计防火规范》GB50045-95（2005版） 《建筑抗震设计规范》GB50011-2001（2008版） 《建筑物防雷设计规范》GB50057-94（2001版） 《公共建筑节能设计标准》GB50189-2005 2幕墙设计规范 《建筑幕墙》GB/T21086-2007 《玻璃幕墙工程技术规范》JGJ102-2003 《金属与石材幕墙工程技术规范》（JGJ133-2001） 《建筑幕墙工程技术规范》玻璃幕墙分册DBJ08-56-96 《玻璃幕墙工程质量检验标准》JGJ/T139-2001 《建筑装饰装修工程质量验收规范》GB50210-2001 《建筑幕墙平面内变形性能检测方法》GBT 18250-2000 《建筑外窗气密、水密、抗风压性能现场检测方法》JGT211-2007 《建筑外窗气密、水密、抗风压性能现场检测方法》GB/T15227-2007 3铝型材规范 《铝合金建筑型材》GB/T5237-2008 《变形铝及铝合金加工产品化学成分》GB/T3190-2008 4玻璃规范 《建筑玻璃规范应用技术规范》JGJ113-2009 《建筑用安全玻璃、防火玻璃》GB15763-2005 《幕墙用半钢化玻璃》GB17481-2008 《玻璃幕墙光学性能》GB/T18091-2000 5胶等密封制品规范 《硅酮建筑密封胶》GB/T14683-2003 《建筑用硅酮建筑结构胶》GB16766-2005
设 计 说 明
一、工程概况: 1、工程名称：“中铁·骑士公馆”住宅小区K座铝合金窗 2、建设地点：武侯区顺江村4组、铁佛村4组 3、本次装饰设计范围：外墙面的铝合金门窗等装饰项目。 二、设计依据： 甲方提供的建筑施工图、效果图及相关文件。 《建筑结构可靠度设计统一标准》 GB50068-2001 《建筑结构荷载规范》（2006年版） GB50009-2001 《建筑结构静力计算手册》（第二版） 《铝合金建筑型材第4部分粉末喷涂型材》 GB5237.4-2008 《铝合金建筑型材第6部分隔热型材》 GB5237.6-2004 《建筑用隔热铝合金型材穿条式》 GJ/T175-2005 《铝合金窗》 B/T8478-2008 《铝合金门》 B/T8479-2008 《建筑外窗物理性能分级及检测方法》 GB/T 11976-2002 《建筑外门窗气密、水密、抗风压性能分级及检测方法》 GB/T 7106-2008 《建筑外窗空气声隔声性能分级及检测方法》GB/T 8485-2008 《建筑外窗保温性能分级及检测方法》 GB/T 8484-2008 《建筑外窗雨水渗漏形性能检测方法》 GB/T15228-1994 《建筑抗震设计规范》 GB50011-2010 《建筑设计防火规范》 GB50016-2006 《高层民用建筑设计防火规范》 GB50045（2005版）《建筑物防雷设计规范》 GB50057-2010(2011年版)《建筑玻璃应用技术规程》 JGJ113-2009 《铝及铝合金板材》 GB3880 《铝合金阳极氧化、阳极氧化膜总规范》 GB8013 《普通平板玻璃》 GB4871 《浮法玻璃》 GB11614 《钢化玻璃》 GB/T9963 《中空玻璃》 B/T11944-2002 《硅酮建筑密封胶》 GB/T14683-2005 《建筑用硅酮结构密封胶》 GB16776 《铝合金门窗工程设计、施工及验收规范》 DBJ15-30-2002 《民用建筑热工设计规范》 GB50176-93 《碳素结构钢》 GB/T700-2006
玻璃幕墙施工方案 滨州市人民医院外科病房楼位于渤海八路和黄河路交汇处，地理位置比较优越，环境幽雅，交通便利。该工程为滨州标志性建筑。 滨州市人民医院外科病房楼整体为框架结构，地上二十二层地下一层，工程建设规模46000㎡。总高度为98.7M。我方外装饰工程为干挂铝单板、玻璃幕墙及石材幕墙。玻璃幕面积约占总面积的五分之三，就玻璃幕我施工单位编制了施工方案如下： 1.1操作要点： 1.1.1 测量放线 （1）根据主体结构各层柱上已弹竖向轴线，对照原结构设计图轴线尺寸，核实后，在各层楼板边缘弹出竖向龙骨的中心线，弹线应从两边往中间进行，对误差进行控制、分配、消化，不使其积累。同时核对各层预埋件中心线与竖向龙骨中心线是否一致。 （2）核实主体结构实际总标高是否与设计总标高相符，同时把各层的楼面标高标在楼板边。幕墙进行竖向分格时，应综合考虑开启扇、防火层等与主体结构的位置关系。 （3）根据主体结构的垂直度，结合幕墙节点的具体做法，确定出幕墙平面的进出线。定出的进出尺寸需保证该面幕墙的施工、安装不与主体结构相矛盾。 注：以上三点是找出幕墙的X、Y、Z轴尺寸。 1.1.2 安装各楼层紧固件： 在主体结构的每层现浇混凝土楼板或梁内按设计要求固定后置锚板（具体做法详见施工图），角码连接件与锚板满焊，焊接长度不小于50mm然后用不锈钢螺栓再与竖向龙骨连接。 紧固件的安装是玻璃幕墙安装过程中的关键环节，直接影响到幕墙与结构主体连接牢固度和安全程度。 1.1.3 竖向主龙骨安装： 主龙骨由下往上安装，每楼层通过连接件与主体梁板连接，具体步骤如下：（1）竖向主龙骨应设计为受拉杆件模式。安装时，首先将装配好的主龙骨

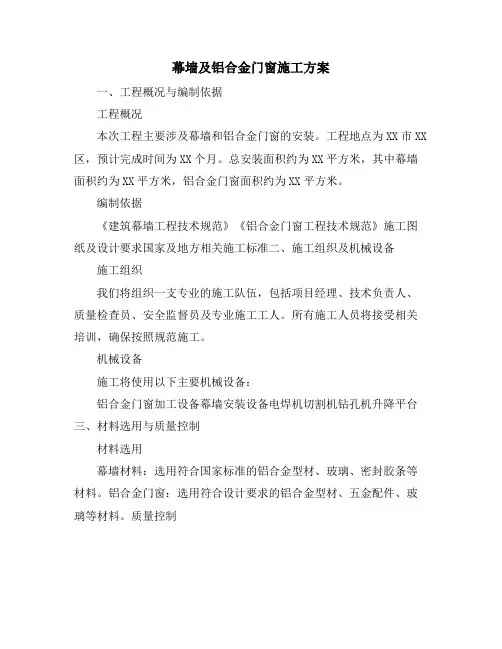

铝合金门窗施工方案(范本) 目录 第一章工程概述_________________________________________________________ 1第二章施工组织管理架构、职责分工及先进管理模式 _________________________ 2第三章施工进度计划及确保工期的组织措施 _________________________________ 8第四章主要材料、劳动力投入计划及说明 __________________________________ 13第五章施工平面布置与总包相互配合说明 __________________________________ 16第六章铝合金门窗施工方案和施工工艺 ____________________________________ 18第七章质量控制程序及质量保证措施______________________________________ 25第八章确保安全生产、文明施工的技术组织措施 ____________________________ 29第九章成品保护的措施__________________________________________________ 35第十章售后服务保证措施_________________________________________________ 35
第一章工程概述 一、工程概况 1、工程名称： XX厂A宿舍楼铝合金门窗工程 2、发包单位：有限公司 3、工程地点： XX村 4、工程内容: 本工程位于XX市，地上六层。施工范围：铝合金门窗外其它施工图纸（含增加）范围内的全部铝合金门窗工程。 二、编制说明及编制依据 本施工组织设计是根据XX宿舍楼项目铝合金门窗工程招标文件而编制。 本《施工组织设计》是指导工程施工的纲领性文件，编制时对工期、质量目标、劳动力组织、施工进度控制计划、机械设备、主要技术方案、安全文明施工等诸多因素尽可能做了充分考虑，突出其科学性、适用性及针对性。 在编制施工计划的同时，我司也深刻的认识到：现代化施工管理中应当以人为本，而不能用想象的计划来硬套实际；现代化的施工管理并不是僵硬的照计划行事，而是一场有计划的变革实施过程。 编制本施工组织设计的依据： 1、发包人提供的铝合金门窗工程招标文件； 2、发包人提供工程相关的招标图纸及其他文件； 3、招标文件要求的有关施工规范和标准； 4、我司自身的设计、加工、安装、资金等方面的实力； 5、XX市的自然及气候条件； 6、本工程建筑特征； 7、现行国家和行业颁布的规范、规程、标准。 我司承诺按国家有关现行规范、规程的有关规定及招标文件的要求组织施工，具体目标计划如下： 一）质量目标：执行国家现行的《建筑安装工程施工及验收规范》和《建筑安装工程质量评定标准》，达到合格标准。 二）工期目标： 开工日期：以建设单位发出的开工令为准； 工期要求：满足建设单位及总承包方提出的各节点工期及总工期要求。 三）安全目标：杜绝重大伤亡事故，减少一般事故的发生，确保施工安全人员生命安全，实现“五无”（无重伤、无死亡、无倒塌、无中毒、无火灾），做到“安全第一，预防为主”。
框架玻璃幕墙施工方案 一、框架式玻璃幕墙系统简介 龙骨系统：采用铝合金结合钢管的组合系统；面板采用：6mmLOW-E+12Ar+6mm及8mmLOW-E+12Ar+8mm钢化中空玻璃。 二、施工前准备工作 1、幕墙材料准备 （1）、进场材料运行程序 材料 产品工厂检 验出库 运输 地面临 时存放 起吊场内搬运 提升 配置 保管 安装 材料验收合格者方准许进场，运到现场的幕墙材料等应分型号、规格堆放整齐，并存放于相关堆场内，搬运时轻拿轻放，严禁扔摔。 （2）、材料检查内容
2、主要施工工具 施工前对施工工具进行检测，确保其性能良好。施工人员所有的施工机具定期进行检修，校对，并且备有充足的备用机具。 3、操作人员配备 对技术工人进行技术培训、技术交底、安全交底；安全教育通过合格者，方能进行上岗施工；施工中有专人进行质量监督，技术指导；在安排计划时首先根据实际情况及工程进度计划要求安排好人员，安排时要注意新老搭配，保证正常施工及以老带新的原则。 4、技术准备内容 技术准备主要为技术人员熟悉图纸，准备有关图集、质量验收控制标准、安全作业指标。针对特殊部位、难点部位进行针对性的说明和交底。 三、幕墙系统施工流程
四、测量放线 1、测量人员放线校核现场结构及预埋件尺寸，并确定主体结构边角尺寸反馈给技术部，及早进行立柱、横梁分格尺寸调整。 2、依据建筑物辅助轴线弹设周围定位辅助线，由各定位辅助线按龙骨布置图定每面边角骨架安装位置，以此并按设计图横向分格尺寸在底层确定幕墙定位线和各立柱分格线。 3、用经纬仪核准这些幕墙底层立柱分格线，然后以底层立柱分格线为基准，放置从底层到顶层的竖向垂直钢丝，再用经纬仪校准后予以固定，以此钢丝作为此面的骨架安装定位控制线。 4、据建筑物标高，用水准仪在建筑外檐引出水平点，弹出一横向水平线作横向基准线。基准线确定后，可以该基准线作为横向骨架安装水平控制线。 5、检测复核各分格轴线，须与主体结构实测数据配合，并对主体结构误差分析、消化。 测量放线应在风力不大于4级的情况下进行，并采取必要的避风措施。 五、埋件的调整及校核 在施工现场找准预埋区域，在施工时应先按我公司分格尺寸要求检查埋件的埋设牢固性和位置准确性。要求标高偏差不大于20mm，与幕墙垂直方向前
玻璃幕墙方案0 一、后置埋件施工方案 本工程未进行预埋件施工预埋，需要进行后置埋件处理。后置埋件一般采用Q235B 锚板，锚板采用相应的防腐处理。锚板分别通过膨胀螺栓和化学锚栓与结构连接。后置埋件示意图如下： 1.施工准备 埋件补埋施工图及强度计算书应提交给业主、监理认可，待确认后方可施工。 化学锚栓在施工之前应进行拉拔试验，按照各种规格每三件为一组，试验可在现场进行。如图示： 化学锚栓拉拔试验 化学锚栓 N （1）施工步骤和要求 测量放线人员将后置埋件位置用墨线弹在结构上，施工人员依据所弹十字定位线进行打孔。图示：
竖向分格墨线 水平墨线 为确保打孔深度，应在冲击钻上设立标尺，控制打孔深度。冲击钻如下图示： 深度标尺 打孔深度及打孔直径依据下表进行，混凝土配孔直径（适应ASQ 混凝土强度为C25～C60） 注：①由于同一种直径的螺杆长度并不相同，故钻孔深度仅供参考。 ②安全剪力和安全拉力是根据不同混凝土强度等级而测定的，不能作为设计施工依据，实际承受能力应以现场的拉拔实验为准。 ③在混凝土上打孔后，应吹去孔内的灰尘，保持孔内清洁，项目质量员应跟踪监督检查。
④打完孔后，分别将膨胀螺栓和化学锚栓穿入钢板与结构固定。安装膨胀螺栓时先将螺杆插入孔中，再慢慢用力将螺母拧紧，促使膨胀片膨胀，与孔壁混凝土产生膨胀挤压力，并通过剪切摩擦作用产生抗拔力与结构砼连接；胀栓锚入时必须保持垂直混凝土面，不允许胀栓上倾或下斜，确保胀栓有充分的锚固深度，胀栓锚入后拧紧时不允许连杆转动。胀栓锁紧时扭矩力必须达到规范和设计要求。安装化学锚栓时先将玻璃管药剂放入孔中，再将锚栓进行安装。放入螺杆后高速进行搅拌（手枪钻转速为750转/秒），待洞口有少量混合物外露后即可停止。 深度标尺 ⑤打孔后各项数据要求，化学锚栓深度一定要达到标准，严禁将锚栓长度割短，化学锚栓与混凝土面应尽量成90°角，即垂直于混凝土面。图示： 垂直度 ⑥当化学螺栓施工完毕后，不能立即进行下一步施工，而必须等到螺栓里的化学
目录 第一章：幕墙工程概况 一、工程简况 二、建筑效果及幕墙设计思路 三、幕墙工程概述 第二章：幕墙工程系统形式及主材分布 一、玻璃幕墙系统 第三章：幕墙工程材料选用说明 一、材料选用原则 二、材料选用说明 第四章：幕墙工程主要系统设计 一、幕墙工程设计原则 二、幕墙工程主要系统设计要点分析 第五章：幕墙工程重点设计说明 一、幕墙水密性、气密性设计 二、幕墙抗风压设计 三、幕墙安全可靠性设计 四、幕墙的节能设计 五、幕墙人性化设计施工 六、幕墙防雷设计 七、幕墙抗震设计 八、幕墙防火设计 第九章：幕墙工程设计依据及规范 一、图纸文件依据 二、规范依据 第一章幕墙工程概况 一、工程简况 1、工程名称：茌山建工大厦幕墙工程 2、建设单位： 3、工程地点：茌平县城中心街中段西侧252号。 4、主体结构形式：框架剪力墙结构 5、地面粗糙度类型：B类 6、建筑物耐火等级：一级耐火等级 7、抗震设防烈度：7度 8、合理使用年限：50 年 二、建筑效果及幕墙设计思路 建筑外饰如人之衣裳，不同的装饰决定其不一样的气质与形象。本建筑项目造型丰富、层次分明，外饰幕墙通过多种面材和体态的表现，使其极富观赏性。在建筑色彩上，通过石材、玻璃等相互变化显示了幕墙的巨大魅力，丰富了建筑的层次和艺术感染力。 本工程外墙的主要装饰内容为：玻璃幕墙。 三、幕墙工程概述 为满足使用功能和设计风格的需要，在立面效果设计上以体现建筑物简洁、大方和庄重为主要着眼点，并通过各局部、细部的设计，力争达到通透而不空洞、简约而不简单的设计效果，并应用计算机模拟设计，充分提高面材的利用率，达到
既经济又美观。 设计采用先进而可靠的结构系统，同时解决安装工艺问题，解决变形伸缩、密封，幕墙分格缝均匀平直，确保幕墙效果简洁、清晰。 第二章幕墙工程装饰项目及主材分布 一、玻璃幕墙 1、分布：位于洞口部位。 2、主材：龙骨采用6063T5铝合金型材，采用15001系列隐框铝合金立 柱，玻璃采用“5+9A+5钢化中空镀膜玻璃”。 3、系统：采用铝合金定距结构系统。其结构形式是：先由铝合金竖龙骨 和横龙骨连接构成幕墙的骨架部分，并通过连接件、埋件固定于主体 结构上。玻璃板块横竖向通过压板定距压紧，开启窗采用上悬窗结构。 铝合金立柱采用双跨结构。 第三章幕墙工程材料选用说明 一、材料选用原则 1、幕墙采光区及活动区域是体现整体幕墙档次、性能、寿命及外观效果 的重点部位，因此，此部位的材料选择为工程的重点投入部分，材料 在外观颜色效果、热工性能及材质方面尽量选择最好的。 a、幕墙采光区域材料选择： 面材选材主要考虑其结构安全性能（采用钢化玻璃）、保温节能性能（采用中空钢化镀膜玻璃）、立面装饰效果及使用舒适性能（采用透明或镀膜玻璃）； b、幕墙活动区域材料选择： 幕墙活动区域的门窗五金件选材主要考虑其装饰效果、使用舒适度及使用寿命。 2、非采光区即实墙面外饰幕墙，其材料选择重点考虑面材的选择（可选 用国产或进口优质面材）；其系统内部构造材料在满足安全性能、节 能保温性能的前提下，可采用经济可靠的简单构造。 3、幕墙的其他材料选择，如密封胶、结构胶、密封胶条等，此部分材料 占幕墙总体材料的比例不大，却起着重要的作用，选用材料的好坏直 接影响幕墙的安全性能、水密性气密性等使用性能及幕墙寿命，所以 建议采用优质产品，胶条可采用EPDM（三元乙丙）。目前，某些国 产优质胶可以完全满足幕墙各项性能的要求，且更具经济性，故此部 分材料建议采用国产优质品牌。 二、材料选用说明 1、钢材、五金件及紧固件
亚龙湾 门窗设计计算书 设计： 校对： 审核： 批准： 年月日
目录 Ⅰ.设计依据 (2) Ⅱ.参考资料 (2) 一、门窗承受荷载计算: (5) 二、玻璃的选用与校核 (6) 三、门窗受力构件计算: (10)
亚龙湾一号门窗设计计算书 基本参数: 三亚地区门窗所在位置标高=10.000(m) Ⅰ.设计依据 《铝合金结构设计规范》 GB50429-2007 《建筑外门窗气密、水密、抗风压性能分级及检测方法》 GB/T 7106-2008 《铝合金门窗工程技术规范》 JGJ/T214-2010 《建筑外门窗保温性能分级及检测方法》 GB/T 8484-2008 《建筑门窗空气声隔声性能分级及检测方法》 GB/T 8485-2008 《建筑外窗采光性能分级及检测方法》 GB/T 11976-2008 《建筑结构荷载规范》 GB50009-2012 《铝合金门窗》 GB/T 8478-2008 《建筑玻璃应用技术规程》 JGJ 113-2009 《玻璃幕墙工程技术规范》 JGJ 102-2003 《建筑结构静力计算手册 (第二版) 》 Ⅱ.参考资料 窗的性能分级表 主要依据： 《铝合金门窗》 GB/T 8478-2008 《建筑外门窗保温性能分级及检测方法》GB/T 8484-2008 窗的主要性能 窗的性能应根据建筑物所在地区的地理、气候和周围环境以及建筑物的高度、体型、重要性等选定。
1 抗风压性能 外门窗的抗风压性能分级及指标值P3应符合表8的规定。 表 8 外门窗抗风压性能分级 单位为千帕 外门窗在各性能分级指标值风压作用下，主要受力杆件相对（面法线）挠度应符合表9的规定；风压作用后，门窗不应出现使用功能障碍和损坏。 表 9 门窗主要受力杆件相对面法线挠度要求 2 水密能性 外门窗的水密性能分级及指标值应符合表10的规定。 表10 外门窗水密性能分级 单位为帕 门窗的气密性能分级及指标绝对值应符合表11的规定。 注：门窗的气密性能即单位开启缝长或单位面积空气渗透量可分为正压和负压下测量的正值和负值。
标准 玻璃幕墙施 工 组 织 方
文案． 标准 案 文案． 标准 1)总则 a.适用围 本工艺适用于非抗震设计或6～8度抗震设计的建筑高度不大于150m的民用建筑玻璃幕墙（以下简称玻璃幕墙）工程的制作、安装施工及验收。 幕墙工程的设计、制作和安装施工的全过程应实行质量控制，幕墙工程的制作与安装，应制订质量控制标准。 b.编制参考标准及规 玻璃幕墙的材料、设计、制作和安装施工及验收，除应符合本规的规定外，尚应符合国家现行有关标准、规的规定。 《玻璃幕墙工程技术规》（JGJ 102—96） 《点式玻璃幕墙工程技术规》（CECS 127：2001）
《建筑幕墙》（JG 3035） 2)术语、符号 a.建筑幕墙：由金属构架与板材组成的、不承担主体结构荷载与作用的建筑外维护结构。 b.玻璃幕墙：由金属构架与玻璃板组成的建筑外维护结构。 c.隐框玻璃幕墙：金属框架构件全部不显露在外表面的玻璃幕墙。 d.结构胶：半隐框和全隐框玻璃幕墙中玻璃与铝合金构件、玻璃板与玻璃板之间结构受力粘结用的高模数中性硅酮密封材料。 e.硅酮耐候胶：幕墙嵌缝用的低模数中性硅酮密封材料。 f.双面胶带：控制结构胶的设计位置和厚度用的二面涂胶的聚胺基甲酸乙脂和聚乙烯低发泡材料。 g.接触腐蚀：两种不同的金属接触时发生的电化学腐蚀。 h.相容性：黏结密封材料与其他材料接触时，不发生影响黏结密封材料黏结性的物理化学变化的性能。 3)施工准备 a.审查设计图纸是否完整、齐全； 文案． 标准 b.审查设计图纸与说明书在容上是否一致，以及设计图纸与其各组成部分之间有无矛盾和错误； c.审查建筑图、结构图与幕墙设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要否正确。 d.审查幕墙工程的生产工艺流程和技术要求，掌握土建施工质量是否满足幕墙施工的要求；
招金银楼大厦幕墙工程 幕墙施工图设计说明 一、工程概述 建设地点:本工程位于省招远市温泉路与招金路交汇处,温泉路以北，招金路以东,东临金晖皮革城。主要系统分为框架幕墙系统（竖明横隐），石材幕墙，玻璃雨棚，车道入口,采光顶及屋面造型工程等。 1.1建筑面积、层数、高度一览： 本工程总占地面积为4.02万平方米，总建筑面积约13.91万平方米.建筑层数: 地下2层、地上23层。建筑高度:98.60m; 1.2 建筑耐火等级：一级。 1.3 抗震设防烈度：七度 1.4 建筑结构形式：框架结构体系 二、幕墙工程设计依据 1.幕墙设计依据 1.1业主提供的招标文件、答疑文件、建筑图、结构图及补遗文件 等； 1.2国外行业规及相关标准： （一）幕墙用建筑结构标准、规 ◇《建筑结构荷载规》（GB50009-2012） ◇《玻璃幕墙工程技术规》（JGJ102--2003） ◇《金属与石材幕墙工程技术规》（JGJ133-2001） ◇《建筑幕墙》（GB/T21086-2007） ◇《铝合金门窗》（GB/T8478-2008） ◇《建筑玻璃应用技术规程》（JGJ113-2009） ◇《钢结构设计规》（GB50017-2003） ◇《铝合金结构设计规》（GB50429-2007） ◇《建筑钢结构焊接技术规程》（JGJ81-2002）(J218-2002) ◇《钢结构焊接规》(GB/T50661-2011) ◇《冷弯薄壁型钢结构技术规》（GB50018-2002） ◇《公共建筑节能设计标准》（GB50189-2005） ◇《民用建筑热工设计规》（GB50176-93） ◇《高层民用建筑设计防火规》（GB50045-95）（2005年版）◇《建筑抗震设计规》（GB50011-2010） ◇《建筑设计防火规》（GB50016-2014） ◇《民用建筑隔声设计规》（GB50118-2010） ◇《玻璃幕墙光学性能》（GB/T18091-2000） ◇《建筑结构可靠度设计统一标准》（GB50068-2001） ◇《预埋件设计规程》（YS11--79）
关于铝合金门窗三性检测规范 门窗三性：抗风压性能，水密性能，气密性能。 门窗的物理性能包括空气渗透、雨水渗漏、抗风压、保温、隔声、采光等。后三种性能，目前在全国大部分地区只有特殊要求的门窗才需要进行检测；前三种性能在门窗型式检验中为必检项目，门窗的物理三性一般是指这三项性能。我国于1986年颁布了建筑外窗物理三性检测的标准。即：“（GB/T7106-86）《建筑外窗抗风压性能及其检测方法》”、“（GB/T7107-86）《建筑外窗空气渗透性能分级及其检测方法》”、“（GB/T7108-86）《建筑外窗雨水渗漏性能分级及其检测方法》”。随后，国内一些大城市开展了门窗物理三性检测业务，而我区则是在90年代末才开展此项业务的。 ：(1)从节能和防尘方面考虑，确定门窗的夺气渗透性能(2)根据工程所在地气象部门多年统计的风雨交加的最不利情况，确定门窗的雨水渗漏性能(3)计算出工程所在地的风荷载标准值后，确定门窗的抗风压性能工程所在地的门窗风荷载标准值可参考JGJ102—96《玻璃幕墙工程技术规范》进行计算，计算公式如下：W＆W。式中：w为作用在窗上的风荷载标准值；w。为基本风压；睦为阵风风压系数，取225；为风压高度变化系数；为风荷载体型系数，一般取士1．5。据上式可算出南宁地区和北海地区各建筑层高的风压(表1)。表1由表1可看出南宁地区风压不大，如选用144广西土木建筑2001莲塑料窗，则3O层下用低性能窗优等品即可。而北海地区在8层上就必须先用高性能优等品(安全检测风压达到3500Pa，即现行标准中抗风压的最高等级)上的门窗。因此，只有建筑设计者在了解门窗物理三性的基础上根据实际工程提出要求，门窗生产企业据此没计制作符合要求的门窗，才能确保门窗的使用安全。4有效发挥物理三性检测的监督作用依照建设部(97)建计许字第201号文“关于建筑门窗、幕墙生产许可证换(取)证的补充通知”要求，铝合金窗、塑料窗申证单位均平开窗覆盖推拉窗，即换(取)证企业只需进行某种系列规格的平开窗的抽样迭检即可。这是国家为了简化申证过程所采取的措施，是着重从生产环节对门窗的质量进行控制。其弊端表现在①工程中大量使用推拉窗，而企业却无推拉窗的物理三性检测报告，极易造成事故隐患(从我们检测情况来看，由于平开窗的结构特点，同一企业生产的平开窗的性能常大大优于推拉窗)②对企业在申证过程中所制样窗采用优质材料，而工程用窗采用劣质材料的普遍现象无能为力⑧广西各地区的气候条件不同，对门窗物理三性的要求也不同．生产许可证制度无法满足这一要求。目前，各省市在控制门窗的质量方面所采取的措施各不相同。如天津、上海实行准用证与生产许可证制度，即当地企业获得由技术监督部门棱发的生产许可证后，当地建设部门发予准用证；外省企业进入当地市场，则只须申办准用证武汉从1999年开始实行准用证及针对每项工程的抽样送检制度，即企业获得准用证后，仍须针对每项工程进行抽样送检。江西从1998年开始实行准用证与生产证可证制度，同时对进行每项工程抽样送检的管理办法；广西目前实行的是生产许可证制度。无论实行哪种制度，门窗物理三性检测都是门窗质量监督的主要手段。从实施的效果看，武汉、江西所采取的措施更具质量控制作用。因此，笔者建议目前广西除应建立生产许可证制度外，还应建立对每项工程抽样送检的制度，便真正
施工组织设计（方案） 工程名称：××医学院教学楼幕墙 工程地点：××医学院 施工单位：××工程有限公司 编制单位：××工程有限公司审批单位： 部门：部门：
技术负责人：×××审批负责人： 编制人：××× 编制日期：2002年11月18日审批日期：年月日 目录 一、工程概况 (1) 二、项目的质量目标 (1) 三、项目管理组织 (1) 四、主要资源供应计划 (2) 五、施工进度计划 (2) 六、幕墙施工流程及工艺 (2) 七、施工过程控制程序 (5) 八、质量保证体系 (8) 九、主要技术措施 (8) 十、产品保护措施 (11) 十一、施工安全及消防保卫措施 (12) 十二、玻璃幕墙工程验收 (14) 十三、保修期及售后服务 (16) 十四、检测 (16)
一、工程概况： 1、幕墙概况： 幕墙位于××医学院教学楼在××医学院，建筑物共15层，幕墙最大高度43.8m ，幕墙共分大部份分别为MQ-1、MQ-2、MQ-3、MQ-4、MQ-5（参看详图）。 2、幕墙结构情况： 1）铝材料： 采用××铝材厂155B 系列隐框幕墙材料，表面氧化处膜厚15μm 颜色为银白色，材料应符合GB/T5237－93。 2）钢材、螺栓、五金件为不锈钢产品，钢板、角钢为热镀锌处理。 3）玻璃采用6+0.76PVB+5镀膜绿色玻璃。 4）硅胶采用GE 黑色结构胶和耐候胶。 5）幕墙结构： 采用155B 系列隐框玻璃幕墙结构（参看详图）详情参看设计图纸节点图。 二、项目的质量目标 本项目的质量目标：确保省样板，争创鲁班奖。
四、主要资源供应计划一）劳动力需用计划 二）主要机具需用计划 三）主要材料计划
第一部分施工方案 第一章编制依据 一、编制目的 本施工组织设计方案是对学生宿舍与食堂建设项目玻璃幕墙及 雨棚施工项目在施工组织、施工管理、劳动力组织、材料设备供应、施工工艺、进度计划、质量安全措施等方面进行详细而周全的规划，使工程整个施工过程均处于受控状态，从而达到高质量、高标准、高水平的施工效果。 二、编制依据 1、学生宿舍与食堂建设项目玻璃幕墙及雨棚施工项目招标文件。 2、本工程的工程范围及工程量清单。 5、玻璃幕墙工程施工技术经验、机具设备状况及技术水平等资料。 三、玻璃幕墙项目相关规范 《建筑结构荷载规范》 《钢结构设计规范》 《玻璃幕墙工程技术规范》 《金属与石材玻璃幕墙工程技术规范》 《铝合金及建筑型材》 《硅酮建筑密封胶》 《建筑幕墙风压变形性能检测方法》 《建筑幕墙空气渗透性能检测方法》
《钢化玻璃》 四、管理体系 1、本公司具备的施工力量、施工机械化水平、技术水平和项目管理水平； 2、本公司在类似工程施工及类似施工条件施工中积累的相关经验； 3、当地风俗习惯和当地政府在环境保护等方面的相关要求； 4、已通过认证的 ISO9001 质量管理体系、ISO14001环境管理体系和ISO45001 职业健康安全管理体系。 五、指导思想和编制原则 在遵守执行国家政策、法律、法规以及规程、规范、标准的前提下，严格按照业主、监理的指令和设计图纸要求，充分发挥我公司技术、管理人才的主观能动性和创造性，实现“保质量、保产量、保进度，安全、环境、双丰收”的目标，据此，相应制定的本工程投标文件编制原则如下: 1、安全第一原则 以国家和行业颁发的安全管理制度、规程、规范为基础，严格执行公司安全标准化和业主的相关安全管理制度，强化安全管理。施工组织设计的编制严格按照“技术可靠、措施得力、确保安全”的原则确定施工方案，在安全措施落实到位的前提下组织施工。 2、环境保护原则 严格执行国家有关环境保护的法律、法规以及当地的相关环境管
铝合金门窗三性检测规范 The Standardization Office was revised on the afternoon of December 13, 2020
关于铝合金门窗三性检测规范 门窗三性：抗风压性能，水密性能，气密性能。 门窗的物理性能包括空气渗透、雨水渗漏、抗风压、保温、隔声、采光等。后三种性能，目前在全国大部分地区只有特殊要求的门窗才需要进行检测；前三种性能在门窗型式检验中为必检项目，门窗的物理三性一般是指这三项性能。我国于1986年颁布了建筑外窗物理三性检测的标准。即： “（GB/T7106-86）《建筑外窗抗风压性能及其检测方法》”、 “（GB/T7107-86）《建筑外窗空气渗透性能分级及其检测方法》”、“（GB/T7108-86）《建筑外窗雨水渗漏性能分级及其检测方法》”。随后，国内一些大城市开展了门窗物理三性检测业务，而我区则是在90年代末才开展此项业务的。 ：(1)从节能和防尘方面考虑，确定门窗的夺气渗透性能(2)根据工程所在地气象部门多年统计的风雨交加的最不利情况，确定门窗的雨水渗漏性能(3)计算出工程所在地的风荷载标准值后，确定门窗的抗风压性能工程所在地的门窗风荷载标准值可参考JGJ102—96《玻璃幕墙工程技术规范》进行计算，计算公式如下：W＆W。式中：w为作用在窗上的风荷载标准值；w。为基本风压；睦为阵风风压系数，取225；为风压高度变化系数；为风荷载体型系数，一般取士1．5。据上式可算出南宁地区和北海地区各建筑层高的风压(表1)。表1由表1可看出南宁地区风压不大，如选用144广西土木建筑2001莲塑料窗，则3O层下用低性能窗优等品即可。而北海地区在8层上就必须先用高性能优等品(安全检测风压达到3500Pa，即现行标准中抗风压的最高等级)上的门窗。
