监控立杆规格及施工规范附件

监控立杆基础施工方案1、监控立杆规格：（1）基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

（2）监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

（3）监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；（4）监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

（5）钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

（6）监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

（7）在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.（8）监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

（2）基础底座及地锚采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0.3m*0.3m*0.6m 灌浇水泥尺寸不小于0.4m×0.4m×0.6m。

4至6米立杆预埋件尺寸不小于0.3m*0.3m*0.8m 灌浇水泥尺寸不小于0.5m×0.5m×1.0m 。

如图所示：4米监控立杆基础设计图6米监控立杆基础设计图（1）接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

监控立杆规格1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度６米横臂 1 米来进行制作。

没有特殊情监控杆况所有监控立杆预埋件混凝土为C25 砼，所配钢筋符合国标及受风要求。

其中水泥为 425 号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定。

2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于 4 欧。

3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

监控杆根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋。

4、监控杆基础的混凝监控杆土浇注面平整度小于5mm/m 尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ，再用 C25细石砼把加强肋盖住，以防止积水。

5、监控杆杆旁、控制箱旁、电缆拐弯处、电缆管直监控杆线长度超过 50 米时或两端电缆管不在同一平面相距100 mm 监控杆以上时，必须设置手孔井。

手孔井的内围尺寸要求为500（长）×500（宽）× 600（深） MM ，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备，监控杆外壳采用优质冷轧钢板壁厚不小于 1.2ｍｍ外表喷室外塑粉并做好防水监控杆防盗及散热。

7、结构用钢监控杆不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于 0.5mm。

监控立杆安装规范1、监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。

2、施工时监控杆要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，监控杆造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5MM ～10MM ；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。

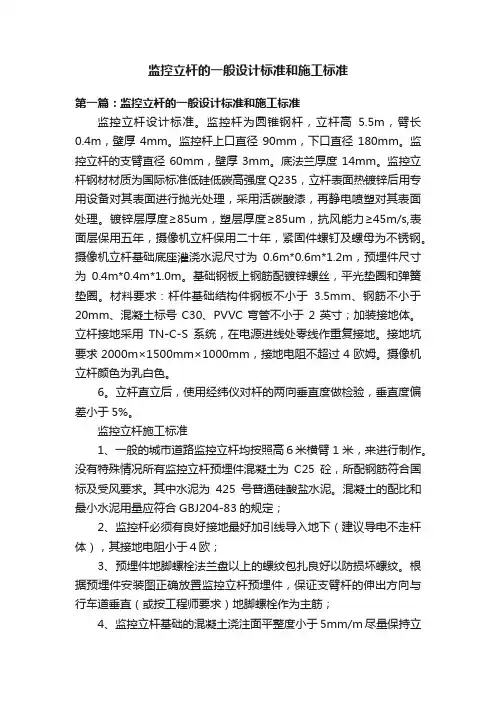

监控立杆的一般设计标准和施工标准第一篇：监控立杆的一般设计标准和施工标准监控立杆设计标准。

监控杆为圆锥钢杆，立杆高5.5m，臂长0.4m，壁厚4mm。

监控杆上口直径90mm，下口直径180mm。

监控立杆的支臂直径60mm，壁厚3mm。

底法兰厚度14mm。

监控立杆钢材材质为国际标准低硅低碳高强度Q235，立杆表面热镀锌后用专用设备对其表面进行抛光处理，采用活碳酸漆，再静电喷塑对其表面处理。

镀锌层厚度≥85um，塑层厚度≥85um，抗风能力≥45m/s,表面层保用五年，摄像机立杆保用二十年，紧固件螺钉及螺母为不锈钢。

摄像机立杆基础底座灌浇水泥尺寸为0.6m*0.6m*1.2m，预埋件尺寸为0.4m*0.4m*1.0m。

基础钢板上钢筋配镀锌螺丝，平光垫圈和弹簧垫圈。

材料要求：杆件基础结构件钢板不小于3.5mm、钢筋不小于20mm、混凝土标号C30、PVVC弯管不小于2英寸；加装接地体。

立杆接地采用TN-C-S系统，在电源进线处零线作重复接地。

接地坑要求2000m×1500mm×1000mm，接地电阻不超过4欧姆。

摄像机立杆颜色为乳白色。

6。

立杆直立后，使用经纬仪对杆的两向垂直度做检验，垂直度偏差小于5%。

监控立杆施工标准1、一般的城市道路监控立杆均按照高６米横臂1米，来进行制作。

没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面２０~３０mm，再用C25细石砼把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

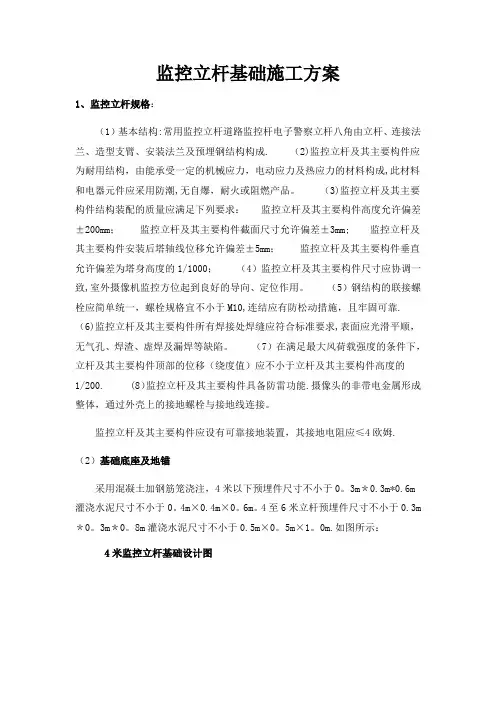

监控立杆基础施工方案1、监控立杆规格：（1）基本结构:常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成. （2)监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆，耐火或阻燃产品。

（3)监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm; 监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；（4）监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用。

（5）钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10,连结应有防松动措施，且牢固可靠. （6)监控立杆及其主要构件所有焊接处焊缝应符合标准要求,表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

（7）在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200. (8）监控立杆及其主要构件具备防雷功能.摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆. （2）基础底座及地锚采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0。

3m＊0.3m*0.6m 灌浇水泥尺寸不小于0。

4m×0.4m×0。

6m。

4至6米立杆预埋件尺寸不小于0.3m ＊0。

3m＊0。

8m灌浇水泥尺寸不小于0.5m×0。

5m×1。

0m.如图所示：4米监控立杆基础设计图6米监控立杆基础设计图2、接地电阻测试方法接地电阻测试方法（图解）（1）接地电阻测试要求：a。

交流工作接地,接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

监控立杆规格：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。

监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3m m；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2m m；引入电缆预埋钢管的位置及规格等）。

监控立杆规格：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。

监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200；监控立杆及其主要构件截面尺寸允许偏差±3；监控立杆及其主要构件安装后塔轴线位移允许偏差±5；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于：55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m的条件下，电动机功率应≤4 50W；手动扭转应≤40。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100，螺栓的预埋位置偏差不得大于±2；引入电缆预埋钢管的位置及规格等）。

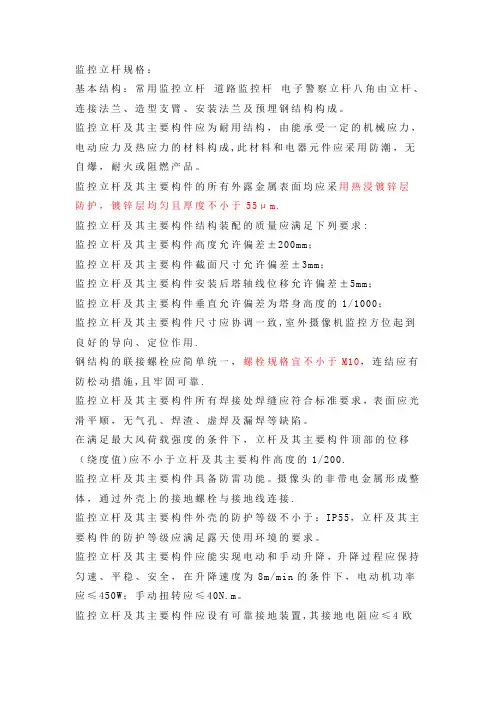

监控立杆规格：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成,此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm.监控立杆及其主要构件结构装配的质量应满足下列要求:监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3m m；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用.钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施,且牢固可靠.监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值)应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接.监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。

监控立杆及其主要构件应设有可靠接地装置,其接地电阻应≤4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20;基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等).监控立杆及其主要构件的室外控制开关箱应采用不锈钢箱体,并对其表面作喷塑处理。

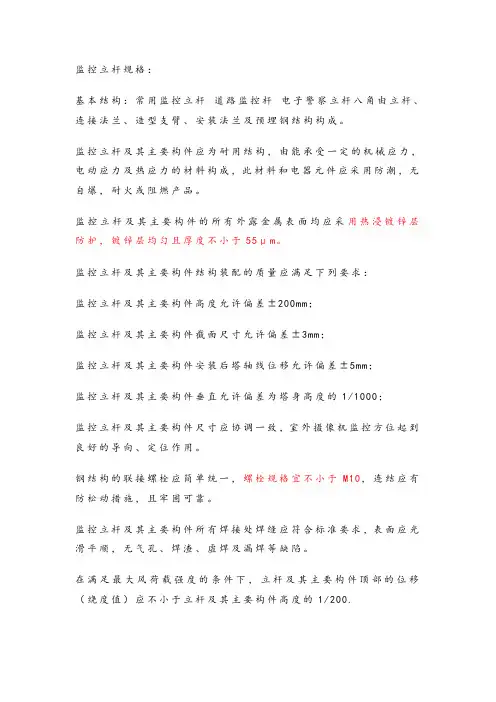

监控立杆规格：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。

监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3m m；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2m m；引入电缆预埋钢管的位置及规格等）。

监控立杆规格:基本结构:常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护,镀锌层均匀且厚度不小于55μm。

监控立杆及其主要构件结构装配的质量应满足下列要求:监控立杆及其主要构件高度允许偏差±200m m;监控立杆及其主要构件截面尺寸允许偏差±3m m;监控立杆及其主要构件安装后塔轴线位移允许偏差±5m m;监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000;监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一,螺栓规格宜不小于M10,连结应有防松动措施,且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求,表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移(绕度值)应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体,通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于:I P55,立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降,升降过程应保持匀速、平稳、安全,在升降速度为8m/m in的条件下,电动机功率应≤450W;手动扭转应≤40N.m。

监控立杆及其主要构件应设有可靠接地装置,其接地电阻应≤4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定,应按照要求提供具体安装图样及必要的施工要求(具体应包含:基础混凝土强度不得低于C20;基础顶部应预埋M24地脚螺栓,螺栓露出基础高度应不小于100m m,螺栓的预埋位置偏差不得大于±2m m;引入电缆预埋钢管的位置及规格等)。

监控立杆规格：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。

监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1 /1000；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200. 监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。

监控立杆规格：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55卩m。

监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差± 3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000 ；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10,连结应有防松动措施，且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于：IP55 ，立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/mi n的条件下，电动机功率应w 450V；手动扭转应w 40N.m监控立杆及其主要构件应设有可靠接地装置，其接地电阻应w4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20 ;基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm,螺栓的预埋位置偏差不得大于±2mm引入电缆预埋钢管的位置及规格等）。

监控立杆规格及施工规范一、结构要求：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

二、监控立杆及其主要构件结构装配的质量应满足下列要求：1、监控立杆及其主要构件高度允许偏差±200mm；2、监控立杆及其主要构件截面尺寸允许偏差±3mm；3、监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；4、监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；5、监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

6、钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

7、监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

8、在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.9、监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

10、监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

11、监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。

12、监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

13、监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。

ICS33.160.99CCS P7723黑龙江省地方标准DB23/T2849—2021公共视频监控系统监控杆体施工规范2021–04–13发布2021–05–12实施目 次前 言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4基本要求 (2)5施工勘察要求 (2)6杆体基础要求 (2)7杆体要求 (6)8冬期施工要求 (7)参 考 文 献 (10)前 言本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。

本文件由黑龙江省广播电视局提出并归口。

本文件起草单位：黑龙江广播电视网络股份有限公司、嘉利通科技股份有限公司、广东省电信规划设计院有限公司、哈尔滨市标准化研究院、黑龙江省智慧城市协会。

本文件主要起草人：曹鸿楠、刘超、刘文超、张庆、郑皓仁、韩玲、李刚、赵朝灵、孙江玉、赵玉明、宋伟、岳海滨、刘勇、张劲男。

公共视频监控系统监控杆体施工规范1范围本文件规定了公共视频监控系统监控杆体施工的术语和定义、基本要求、施工勘察要求、杆体基础要求、杆体技术要求和冬期施工要求。

本文件适用于黑龙江省区域内新建、扩建、改建的公共视频监控系统杆体施工。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中：注日期的引用文件，仅该日期所对应的的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T700碳素结构钢GB/T1591低合金高强度结构钢GB/T11373热喷涂金属零部件表面的预处理GB/T13793直缝电焊钢管GB50017钢结构设计标准GB50204混凝土结构工程施工质量验收规范GB50689通信局站防雷与接地工程设计规范GB51004建筑地基基础工程施工规范JGJ55普通混凝土配合比设计规程JGJ/T104建筑工程冬期施工规程3术语和定义下列术语和定义适用于本文件。

3.1监控点视频采集设备安装或监控的地点场所。

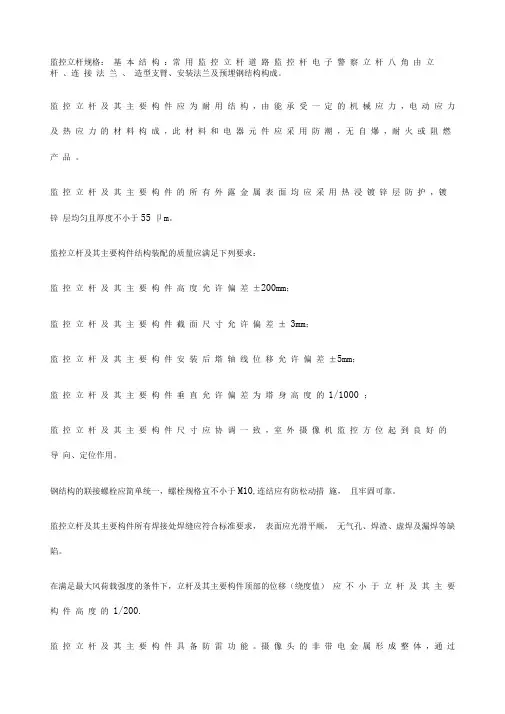

监控立杆规格:基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品.监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm.监控立杆及其主要构件结构装配的质量应满足下列要求:监控立杆及其主要构件高度允许偏差±200ｍm；监控立杆及其主要构件截面尺寸允许偏差±3mｍ；监控立杆及其主要构件安装后塔轴线位移允许偏差±５mm；监控立杆及其主要构件垂直允许偏差为塔身高度的１/１000；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求,表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/２00。

监控立杆及其主要构件具备防雷功能.摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接．监控立杆及其主要构件外壳的防护等级不小于：IP55,立杆及其主要构件的防护等级应满足露天使用环境的要求.监控立杆及其主要构件应能实现电动和手动升降,升降过程应保持匀速、平稳、安全,在升降速度为8m/ｍｉn的条件下，电动机功率应≤45０W；手动扭转应≤4０N。

ｍ。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆.监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求(具体应包含:基础混凝土强度不得低于C20;基础顶部应预埋M2４地脚螺栓，螺栓露出基础高度应不小于１0０mｍ,螺栓的预埋位置偏差不得大于±2mm;引入电缆预埋钢管的位置及规格等)。

监控立杆规格及施工规范一、结构要求：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

二、监控立杆及其主要构件结构装配的质量应满足下列要求：1、监控立杆及其主要构件高度允许偏差±200mm；2、监控立杆及其主要构件截面尺寸允许偏差±3mm；3、监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；4、监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；5、监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

6、钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

7、监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

8、在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.9、监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

10、监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

11、监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。

12、监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

13、监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。
