青岛氮气压缩机施工方案

  • 格式：docx
  • 大小：22.68 KB
  • 文档页数：11

油化工厂
青岛石
60 万吨/ 年催化柴油加氢精制及氢提浓装置氮气压缩机施工方案
中国石化集团第二建设公司
青岛工程项目经理部
001 年4 月
审批拦
编制：唐良柱
;=
:::=
■ '1
审核：李春光
1 .工程概况
2 .编制依据
目录
1
1．工程概况
青岛石化厂60 万吨/年催化柴油加氢工程，由中国石化集团北京设计院设计，土建由青岛一建施工，我公司负责钢结构、设备安装、工艺管道、电气、仪表、防腐保温等安装工程，由青岛市越洋监理公司负责工程监理。

2．机组概述
青岛石化厂60 万吨/ 年催化柴油加氢工程中的氮气压缩机设备，是由
3．编制依据
3.1HGJ205-92?化工机器安装工程施工及验收规范？离心式压缩机及条文说
3.2HGJ203-83?化工机器安装工程及验收规范？通用规范。

3.3SHJ514-90?石油化工设备安装工程质量检验评定标准？
3.4该装置的？施工组织设计？。

3.5与本压缩机有关的设计说明及施工图。

3.6沈阳压缩机股份有限公司提供的随机技术资料。

4.压缩机的设计性能参数
4.1压缩机：
型号：2D3.5-1.8/4-160
容积流量： 1.8m3/min（吸入状
态）
转速：485r/mi n
仃程：180mm
轴功率：92kw
吸气压力：厂I级H级皿级W级
0.4 1.16 2.87 70.7 Mpa(G)
排气压力：I级H级皿级W级
1.16
2.87 7.07 16.0 Mpa(G)
吸气温度:
I级H级皿级40 C W级
排气温度:
144^35138130 (C)
4.2电动机：
型号：Y355M2-12
功率：110K
W
冋步转速：500r/mi n
电压：380V
转向：从电机轴伸段看逆时针旋转
5
6.氮压机的主要施工方案
6.1安装说明
氮压机先安装后解体，氮压机组、冷却器、液气分离器、缓冲器、稀油站均采用有垫铁安装。

6.2机组安装顺序
施工准备-设备开箱验收-基础中间交接-氮压机组底座就位-螺栓孔灌浆-机组就位找正、找平-定轴端距、初对中-机组灌浆-机组解体检修- 油路清洗安装、跑油—电机试车—精找同心—机组试车
6.3机组施工准备
6.3.1机组的开箱验收
开箱验收工作应由甲方、制造厂、监理方、施工单位组成的开箱小组按装箱单逐箱检验。

a. 核对机组的型号、规格、性能参数，并检查包装箱号、箱数及包装质量；
b. 对机组各设备进行外观检查，并核实零部件的品种、规格、质量；
c. 检查后，应及时整理开箱验收记录，开箱后的设备及零部件应妥善保管，防止碰撞、丢失锈蚀等。

6.3.2施工前的准备工作
a. 凡参加机组施工的人员，必须充分了解机组的技术特点、安装步骤、安装方法；
b. 凡施工所需的机具、材料、量具、仪表等一定要准备齐全；
c. 施工的记录表格准备齐全。

6.4基础验收
6.4.1基础外观不得有裂纹、蜂窝、空洞、露筋等缺陷，用0.5-1磅的
铁锤敲击无空层现象，基础中心线、标高线等标记齐全、清晰。

6.4.2按土建基础图和技术文件，对基础的外形尺寸、坐标位置进行复
测检查，其允许偏差如下表:
6.5基础的处理
需要二次灌浆的基础表面，应铲出麻面，麻点深度不应小于10mm密度以每平方分米内3-5点为宜，表面不得有疏松层或有油污。

放置垫铁处基础表面应铲平，其水平度偏差不应大于0.05mm/m与垫铁应均匀接触，接触面积不应小于50%
6.6机组的安装
661机组的安装程序
底座就位-找正、找水平-螺栓孔灌浆-机组就位-精找水平、初找同心-垫铁点焊-基础灌浆
6.6.3具体安装步骤
a. 安装前，首先通知土建单位做灌浆混凝土试块试验，试块强度合格后，方可用此配比进行灌浆。

b. 基础处理合格后，首先把机组底座就位，加垫临时垫铁，一次找正合格后，对进行预留地脚螺栓进行灌浆。

c. 预留地脚螺栓孔灌浆前，螺栓孔内的污物必须清理干净，灌浆时混凝土不要一次充满预留孔，做到边捣实边充混凝土，必须保证地脚螺栓垂直。

d. 混凝土强度达到75%以上，方可进行二次找正。

e. 二次找正应注意事项：
•垫铁组应放在底座立筋及纵向中心线等负荷集中处。

•相邻垫铁组的间距，可根据机器重量、底座结构、负荷分布情况而定，宜为300-700mm
•垫铁应平整，无氧化皮、毛刺和卷边，斜垫铁的斜度为1: 10,表面粗糙度Ra不应大于6.3 u m配对斜垫铁之间接触应密实。

•每组垫铁限用一对斜垫铁，总层数不应超过4层，总高度宜为40-70mm
•垫铁安装后，应露出底座外25-30mm垫铁应靠近地脚螺栓，但距离不得小于50mm
•垫铁安装完毕后，对底座进行二次找正，在找平、找正前，应检查设备与底座联接螺栓的松紧程度，避免用地脚螺栓调整水平度。

•找正后，用0.25-0.5您的手锤敲击检查垫铁组，其应无松动现象，最终检查合格后，将垫铁两侧点焊固定，并拧紧地脚螺栓，校验水平度，进行二次灌
浆。

6.7 机组的解体检测
6.7.1 曲轴的检测、安装
对清洗合格的曲轴进行外观检查，轴瓦合金表面不得有裂纹、孔洞、重
皮、夹渣、斑痕等缺陷。

合金层与瓦壳应紧密结合，不应有脱壳、分层现象
7. 氮压机安装工程质量控制点
8. 质量保证措施
⑴安排施工经验丰富、责任心强的人员进行机组的施工工作。

⑵在施工之前应使全体机组施工人员牢固树立“质量第一”的思想，充分认识到安装该机组的重要性。

⑶制定岗位责任制，做到责任明确、岗位落实到人。

⑷施工之前，组织施工人员认真地做好图纸及有关技术资料审查熟悉工作。

⑸做好施工前的技术交底工作。

⑹在施工中严格把好基础的交接验收关、设备验收关、图纸资料审核和技术交底关，工序的检查验收关。

⑺坚持做到五个不施工：
a. 技术要求不明确不施工；
b. 不进行技术交底不施工；
c. 上道工序未检查或检查不合格不施工；
d. 到货设备没验收或验收不合格不施工；
e. 基础验收不合格或未办理交接手续不施工。

⑻凡安装关键工序，主要负责人员一定要亲临现场。

⑼凡参加该机组的施工人员要充分认识到用户至上，工程施工力争高质量、高水平的市场要求，严格按规范和随机技术资料要求施工，做到干一项成功一项。

9. 安全管理措施
在机组施工前，组织全体施工人员进行安全教育，各工种的技术交底必须强调安全问题，使所有施工人员牢固树立“安全为了生产、生产必须安全”的思想，并做到以下几点：
⑴严格遵守安全操作规程，现场做到统一管理。

⑵进入施工现场，戴好安全帽，高空作业系好安全带，提高自我保护意识。

⑶严禁乱动与本专业无关的设备。

⑷机器盘车要打招呼，并检查有无障碍。

⑸零部件吊装时，要拴牢固，起吊平稳，需多人一起抬运的部件，要统一指挥，行动一致，相互照应。

⑹清洗零部件的废油要设专桶存放，严禁乱到，动火要远离油桶油盒，现场用油要妥善保管，施工现场严禁吸烟。

10. 文明施工
凡参加机组施工的人员，都要加强文明施工的意识，严格施工程序，养成良好的施工习惯，并做好以下几个方面：
⑴创造良好的施工环境，搞好机组施工周围的卫生工作，施工用具和设备部件的摆放要整齐。

⑵所有量具应设专人管理，使用小心，用后不能随便乱放，用完应及时放回量具盒内，为方便施工，做一个临时工作台。

⑶施工时的工具一般不能代用，做到专具专用，专活专具。

⑷对较精密的设备部件（转子、密封、轴瓦）要合理放置，任何时候都不
能使其直接放于地面上或发生碰撞，放置后应进行圭寸包⑸严禁用大锤紧固地脚螺栓。

11.施工计划与劳动力安排。

合集下载

氮氢压缩机设备施工方案

氮氢压缩机设备施工方案

氮氢压缩机设备施工方案一、前言1.1 背景介绍氮氢压缩机是一种重要的压缩和输送设备，广泛应用于工业生产中。

本文将针对氮氢压缩机设备的施工方案进行详细说明，以确保设备施工过程的顺利进行。

1.2 目的本文旨在为氮氢压缩机设备的施工提供一套详细的方案，包括施工流程、安全措施、质量要求等内容，以确保设备建设的安全高效。

二、施工准备2.1 设备检查在进行施工前，需要对氮氢压缩机设备进行全面检查，确保设备完好无损，各部件运转正常。

2.2 施工人员确保施工人员具有相关的操作证书和经验，能够熟练操作氮氢压缩机设备。

2.3 施工材料准备施工所需的各类材料和工具，包括管道、阀门、螺丝刀等。

三、施工流程3.1 安装准备1. 确定氮氢压缩机设备的安装位置，并进行相应的地基处理。

2. 对安装位置进行平整和清洁，准备安装基础。

3.2 设备安装1. 将氮氢压缩机设备吊装至安装位置。

2. 进行设备的各项连接，确保管路连接牢固。

3.3 调试1. 完成设备的电气连接，进行设备的调试工作。

2. 检查设备运行情况，确保设备运行正常。

四、安全措施4.1 施工安全1. 施工现场需设置明显的安全警示标识。

2. 施工人员必须佩戴安全帽、安全鞋等个人防护用具。

4.2 设备安全1. 在使用过程中，严禁超负荷运行。

2. 定期检查设备的安全阀、润滑系统等部件，确保设备安全稳定运行。

五、质量要求5.1 设备安装1. 安装过程中应认真测量，保证设备位置正确。

2. 安装完成后，对设备进行全面检查，确认设备无误后方可投入使用。

5.2 施工记录1. 对施工过程进行详细记录，包括施工图纸、检测报告等。

2. 确保施工记录的真实可靠。

六、总结氮氢压缩机设备的施工方案是设备建设过程中的关键环节，对设备安全稳定运行具有重要意义。

只有严格按照施工方案进行操作，才能确保设备的安装质量和安全性。

希望本文所述内容对氮氢压缩机设备施工提供一定的参考和帮助。

感谢阅读！。

压缩机厂房及压缩机基础施工技术方案

压缩机厂房及压缩机基础施工技术方案

压缩机厂房及压缩机基础施工技术方案一、项目背景压缩机厂房及压缩机基础施工项目，旨在为我国某大型企业打造一个高效、稳定的压缩机生产基地。

该项目位于我国某工业园区，占地面积约为5000平方米，预计总投资约1亿元。

项目的顺利实施，将为企业的发展注入新的活力。

二、施工目标1.确保压缩机厂房及压缩机基础的施工质量，满足企业生产需求。

2.施工过程中，严格遵守我国相关法律法规，确保施工安全。

3.提高施工效率，缩短施工周期，降低成本。

三、施工准备1.技术准备：收集相关施工图纸、技术规范，了解压缩机厂房及压缩机基础的施工要求。

2.人员准备：组建一支经验丰富、技能精湛的施工队伍，明确各成员职责。

3.物资准备：提前采购施工所需材料、设备，确保施工顺利进行。

四、施工方法及工艺1.压缩机厂房施工：（1）土建工程：按照设计图纸进行土建施工，包括地面、墙体、屋顶等。

（2）设备安装：根据压缩机设备尺寸，预留设备安装位置，确保设备安装顺利进行。

（3）管道安装：按照设计要求，安装压缩机厂房内的管道，包括水管、气管、电缆等。

（4）电气工程：根据设计要求，安装电气设备，包括配电柜、照明、插座等。

2.压缩机基础施工：（1）基础设计：根据压缩机设备的重量和尺寸，设计合适的基础形式。

（2）基础施工：按照设计要求，进行基础施工，包括浇筑混凝土、铺设钢筋等。

（3）设备安装：在基础施工完成后，进行压缩机设备的安装。

五、施工质量控制1.严格执行我国相关法律法规，确保施工质量。

2.加强施工现场管理，确保施工过程有序进行。

3.定期进行质量检查，发现问题及时整改。

4.建立完整的施工档案，方便日后查阅。

六、施工安全措施1.加强施工现场的安全管理，设立安全警示标志。

2.对施工现场进行定期检查，确保安全设施齐全、有效。

3.对施工人员进行安全培训，提高安全意识。

4.制定应急预案，确保施工过程中突发事件得到及时处理。

七、施工进度安排1.压缩机厂房施工：预计耗时3个月，包括土建、设备安装、管道安装等。

氮气压缩机组安装施工方案

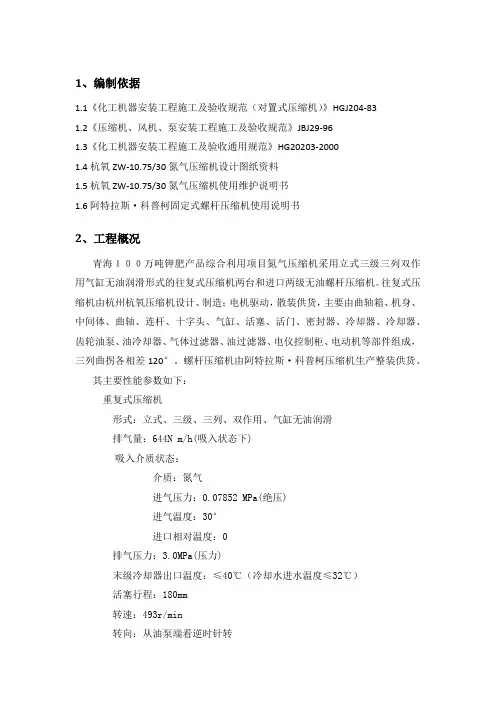

氮气压缩机组安装施工方案
