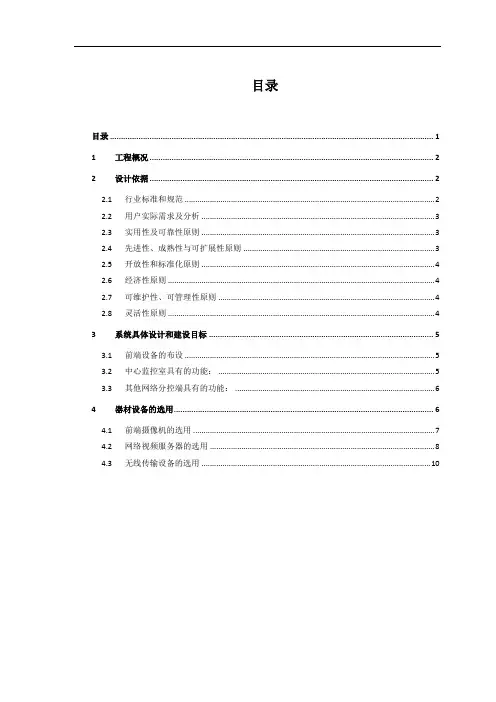

目录目录 (1)1工程概况 (2)2设计依据 (2)2.1行业标准和规范 (2)2.2用户实际需求及分析 (3)2.3实用性及可靠性原则 (3)2.4先进性、成熟性与可扩展性原则 (3)2.5开放性和标准化原则 (4)2.6经济性原则 (4)2.7可维护性、可管理性原则 (4)2.8灵活性原则 (4)3系统具体设计和建设目标 (5)3.1前端设备的布设 (5)3.2中心监控室具有的功能： (5)3.3其他网络分控端具有的功能： (6)4器材设备的选用 (6)4.1前端摄像机的选用 (7)4.2网络视频服务器的选用 (8)4.3无线传输设备的选用 (10)1 工程概况在当今科技飞速发展的今天，采用高科技安防通信手段预防和制止可能的各种事件发生，成为保护各单位和职工群众的生命财产安全，保证辖区和单位内部各部门的正常运转的有力措施，向“科技要安全”成为共识。
计算机网络通讯技术、图像压缩处理技术以及无线传输技术的快速发展，使得安全技术防范行业能够采用最新的通讯和图像/语音处理技术，通过建设灵活的网络来传输数字图像和控制图像，为实现本地和远程图像监控及联网报警系统提供了高效可行而且价格低廉的解决方案。
在银行、通讯、电力、冶金、油田，以及大型综合办公楼宇、住宅小区等重点部门和单位、场所，联网监控报警系统的建立，对预防和制止犯罪、维护社会经济的稳定起到了重要作用，同时，安防技术和网络设备的科技手段的采用和网络设计水平的提升，又使这些部门和单位成为先进生产力和管理水平的代表。
2 设计依据2.1 行业标准和规范本安全防范系统设计完全符合中华人民共和国公安部有关条例和规范，包括：安全防范工程程序与要求GA/T75-94；安全防范系统通用图形符号GA/T74-94；安全防范工程费用概预算编制办法GA/70-94；电子设备安装工程费用定额HYD41-01-1999；风险等级和防护级别的规定GA/T38-92；民用建筑闭路监视电视系统工程技术规范GB50198-94；防盗报警控制器通用技术条件GB12663-90；民用建筑电气设计规范JGJ/T16-92；中国电气装置安装工程施工及验收规范GBJ232-82；建筑与建筑群综合布线系统工程设计规范CECS72.95；系统接地的形式及安全技术要求GB14050-93；2.2 用户实际需求及分析根据实际应用要求，设备主要应用野外油井监控，要求图像实时传回监控中心，可结合中心软件实现监控、分析等只能管理的需求，由于现场实际环境需要进行数字无线的方法进行监控，同时要做到保密、抗干扰性比较强。
指导思想为确保系统建成后顺利运行及适应未来技术发展的需要，在本监控系统工程设计中，我们将坚持长远规划分步实施的原则，将系统建设成为一种具有高起点，易于扩充、升级和管理，易于使用和维护的监控系统。
在本方案中，我公司主要遵循以下设计原则，作为此次工程项目的指导思想：2.3 实用性及可靠性原则在本次远程监控系统工程中，我们首先考虑的是实用性和可靠性，遵循面向应用、注重实效的原则，以确保使用的技术及设备成熟可靠。
在系统的设计和实施工程中，应该充分考虑系统的可靠性。
在整体设计时关键部位必须有充足的备份措施，对于重要的网络部位应当采取先进可靠的容错技术。
在本项目中，我们所设计采用的设备无论是集成的外购产品，还是自行开发设计的产品都经过严格的选择与测试。
外购产品全部为国内外具有良好声誉、良好产品质量及售后服务信誉的名牌产品。
自行开发设计生产的产品及软件全部都是经过实际测试与使用的产品，并经过严格的器件筛选及老化实验，充分保证了设备及系统的可靠性。
2.4 先进性、成熟性与可扩展性原则在满足实用性原则的基础上，并结合本单位的实际情况，我们选用先进的设备、优化的结构、综合布线方式及多媒体控制技术，力争将系统的技术水平定位在一个高层次上，以适应新世纪现代生产管理发展的需要。
系统建设适应行业发展，充分考虑本单位的特点，在整体设计、设备配置、通信方式、管理方式、维护方式等方面具有一定的先进性，采用国际标准的同时又是成熟的技术。
系统具有良好的可扩展性，充分保证能够将今后增加的新设备和新功能简单方便地与原有系统相结合。
2.5 开放性和标准化原则系统中所采用的布线设计、通信协议、系统设备及布线材料都符合国际标准、国家标准、工业标准和各类标准及相关行业标准。
充分利用不同网络的优势，将它们有机地结合起来，为信息交换和设备互操作创造有利条件。
系统结构设计及布线材料符合ISO/IEC11801综合布线标准及CECS：72/97《国家建筑与建筑群综合布线系统设计规范》。
网络系统硬件设备选型、施工、安装符合相应国际或国家标准。
2.6 经济性原则在完成系统建设目标的基础上，力争用最少的投资，取得最大的效益。
在网络设计、设备选型上，采用高性能价格比的方案和设备，不仅使资金的投入、产出比达到最大值，而且要降低整个系统的运行成本，以较低的人员与资金投入来维持系统的正常运行。
2.7 可维护性、可管理性原则网络设计和设备选型应具备实施安装方便、配置方便等特点，尽可能采用先进的、直观的管理手段，能够合理配置、均衡和调整网络资源，监控网络运行状态，控制网络运行。
我们设计的监控系统除要有很好的可靠性外还应有一定的故障自检和系统恢复能力。
工程施工前提供详细设计图纸；施工结束后，将提供给用户所有安装及施工图纸、技术资料，便于用户维护和使用。
2.8 灵活性原则我们所提供的系统设计方案具有较强的灵活性，由于我们采用了标准化的布线方式及设备，便于系统扩容和设备的更新，如可方便地将传感器侦测、报警联动录像等功能接入本系统。
3 系统具体设计和建设目标出于长远规划的考虑，依据国家相关行业规定和规范的要求，结合本工程项目的实际需要，设计、建设的项目内容为以下几点：（一）前端设备的布设；（二）传输系统；（三）主控系统；通过以上三个项目的建立，构成一个现代化的安全技术防范系统工程。
该工程运用现代科学技术手段，在科学的管理下，达到防范严密，常备不懈，无懈可击，严阵以待，发挥全天候的防范效果。
为此，这四个项目的具体要求分述如下：3.1 前端设备的布设系统设计为高速公路施工点现场实时监控系统，共有75个摄像机，由于点位较多，不可直接传送，需要经过多次传送，我们在这里设计采用高性能数字微波传输设备来保证系统的通畅性和稳定性。
系统功能为了便于用户对系统功能的理解，下面从用户对该系统的两种使用环境下分别具体阐述系统的各种智能监控功能。
3.2 中心监控室具有的功能：主控室是整个系统的信号控制及信息交换中心，具有最全面的系统功能，简单表述为以下几点。
更详细的功能介绍，请参看“设备选用”中的数字硬盘录像主机的选用。
a 可实时显示任意一路或多路监控点的影音信息，进行实时监测。
b 可对任一路摄像机的显示效果、录像速度进行设置，以达到最佳效果。
c 可对某一路或某几路重要监控点的图像进行多种模式的存储录像。
d 重要录像资料可以备份和播放。
e 可对录像资料进行多种智能检索和回放。
f 可任意控制前端云台和摄像机镜头，选取最佳角度和距离监测现场情况。
g 具备强大的联网传输功能，可将各路监控信号远传广域网，实现网络监控。
h 通过在数字智能型控制主机上的设置，可将监控信号上传到internet网，实现远程监控。
3.3 其他网络分控端具有的功能：其他网络分控端设备主要指单位领导或系统管理人员所在位置安装的分控计算机。
作为网络分控端必需具备三个条件才能够实现分控管理的功能。
包括：分控端的分控计算机必须与中心数字主控设备联网；在分控计算机上安装专用分控软件并运行；享有最高管理员的授权和密码。
具体功能有：a 通过网络可以随时观看所有监控点的视频图像。
b 通过网络和分控软件可远程控制各监控点的云台和镜头，摆脱地域限制。
c 可登陆到监控主机，任意查看以前录像资料。
d 可对前端摄像机的色彩、对比度、饱和度等进行调整。
4 器材设备的选用为了保证系统工程的先进性、可靠性、实用性，系统所需要的器材设备，应根据设计任务书的总体规划要求，在认真进行现场勘察对系统工程有了较为深入了解的基础上，选用名牌优质、符合国家标准并经国家质量认证、性能价格比合理的产品，达到设备性能优良、质量可靠、价格合理。
4.1 前端摄像机的选用型号 MODEL ST-DI520A成像器件Pickup device 1/3 Sony CCD像素 Number of pixel PAL:795(H)×596(V) NTSC: 811(H)×508(V)信号制式 System of signal PAL/NTSC水平清晰度Horizontalresolution520TVLines最低照度 Minimumillumination0Lux(1R/NO)内置镜头 Built-in Lens 6MM 8MM 12MM 16MM 25MM可选快门速度 Shutter Speed 1/50（1/60）1/100，000sec 视频输出 Video Out 1.0Vp-p/75Ω红外线照射距离 InfraredWavelength60-80米白平衡 White balance 自动跟踪白平衡信噪比 S/N ratio 大于48db（AGC OFF)伽玛校正 Gamma correction 大于0.45工作温度 Operation -20℃-50℃temperature插口 Faucet VIDEO OUT(BNC)使用电源 PowerDCI2V,2000mARequirement尺寸（毫米）/重量（克）232×122×118 1220g Dimensions(mm)/g4.2 网络视频服务器的选用型号：ST8301F功能简介➢标准H.264视频压缩格式➢支持D1、Half D1、CIF格式➢视频码率32Kbps~4Mbps连续可调（高清设备为32Kbps~8Mbps连续可调）➢画面延迟小于200毫秒，可设置（局域网）。
➢嵌入式Web服务，支持IE浏览、配置、升级➢支持动态域名、局域网、广域网访问➢支持双向语音对讲➢支持双码流，网络传输与本地存储完全独立➢支持完全透明的RS232和RS485接口➢支持图像抓拍、录像➢扩展功能丰富，它支持两路SATA硬盘接口、USB接口、SD卡接口●技术规格项目规格与参数处理器海思3511安全性三层密码保护建议支持用户10数量系统要求CPU：PⅢ或者更高内存：96M或者更高显示器：17寸@1024×768以获得最佳显示效果工作温度-10℃ ~ +55 ℃工作湿度85%RH以下机器尺寸275(L) *46.5(H) *157(W)mm（1/2/4路不带硬盘D1编码器）4.3 无线传输设备的选用ST5802-N支持802.11a 108M/54M工作模式，属于电信级室外无线网桥。
