C45混凝土配合比计算书

C45（最大粒径31.5mm）混凝土配合比试验成果分析一、技术指标设计强度等级：C45；设计坍落度：160mm～200mm；骨料最大粒径：31.5mm。

二、主要参考规范《普通混凝土配合比设计规程》（JGJ55-2011）。

三、使用原材料本配合比试验使用塔牌水泥有限公司生产的普通硅酸盐水泥P.O42.5R，细骨料采用惠州河砂，粗骨料采用坪山石场生产的1-3碎石，外加剂采用三绿牌高效减水剂，拌和用水使用大鹏公司生活用水。

四、试验步骤1．计算混凝土配制强度fcu，0,由于设计龄期为28d，因此保证率为95%，保证率系数取1.645。

fcu，0≥fcu，k+1.645σ式中 fcu，0——混凝土的配制强度，MPa；fcu，k——混凝土立方体抗压强度标准值，MPa；σ——混凝土强度标准差，MPa。

根据《普通混凝土配合比设计规程》（JGJ55-2011）规定，对于C40混凝土，强度标准差σ取5.0MPa，经计算得C45混凝土的配制强度：fcu，0=45+1.645×5.0=53.225MPa2.计算满足配制强度的水胶比W/B=αa* f cefcu，0+αa*αb*fce式中 W/B——水胶比；fce——水泥28d强度实测值，MPa；αa 、αb——回归系数。

根据规范推荐，αa 取0.53，αb取0.20，取水泥强度等级富余系数1.16，由于考虑粉煤灰掺量为12.6%左右，取粉煤灰影响系数0.875。

即fce=42.5*1.16=49.3MPa，fb=49.3*0.875=43.1MPa代入上式计算得出：W/B=0.53×43.1=0.40 53.2+0.53×0.20×43.1选择基准水胶比为0.40。

3.初选混凝土单位用水量，计算水泥、粉煤灰、外加剂用量根据《普通混凝土配合比设计规程》（JGJ55-2011）中推荐，再根据经验初选混凝土单位用水量为200kg/m3，再考虑外加剂减水率为19.5%，所以初选用水量为161kg/m3；计算胶材用量为403kg/m3，再考虑掺入12.6%的粉煤灰，粉煤灰用量为51kg/m3，水泥用量为352kg/m3；外加剂掺量为2.69%，外加剂用量为10.84kg/m3。

C 45砼配合比设计一、计算理论配合比1．确定配制强度(fcu.o)已知：设计砼强度fcu.k=45Mpa,无砼强度统计资料，查《普通砼配合比设计规程》、《砼结构工程施工及验收规范》（GB50204）的规定，取用δ＝6.0 Mpa ，计算砼配制强度：fcu.o=fcu.k+1.645δ=45+1.645×6.0=54.9 Mpa 2.确定水灰比已知：砼配制强度fcu.0=54.9Mpa ，水泥28d 实际强度fce=35.0Mpa ，无砼强度回归系数统计资料，采用碎石，查《普通砼配合比设计规程》表5.0.4，取αa ＝0.46，αb ＝0.07,计算水灰比：29.00.3507.046.09.540.3546.0/.=⨯⨯+⨯=⨯⨯+⨯=ce b a ocu ce a f a a f f a C W3.确定用水量（m ws ）已知：施工要求砼拌合物入泵坍落度为（180±20）mm ，碎石最大粒径为25mm ，从砼厂运输到工地泵送后，考虑砼入模前的各种损失，采用掺用缓凝减水泵送剂，掺入占胶凝材料（水泥＋粉煤灰）的 1.0～2.0%之间，查《普通砼配合比设计规程》表4.0.1－2取砼用水量212kg/m 3，由于采用LJL 系列减水泵送剂，其减水率为18%，计算用水量：m ws =m wo (1-β)=212(1-18%)=174kg/m 34.计算水泥用量（m cs ）已知：砼用水量174kg/m 3，水灰比W/C ＝0.29，粉煤灰掺入量采用等量取代法，取代水泥百分率f=10%，得：()()3/540%10129.01741/m kg f c w m m wscs =-=-=5.粉煤灰取代水泥用量(mfs)3/6054029.0174/m kg m c w m mfs cs ws =-=-=验：水泥和粉煤灰总量540+60＝600 kg ，不小于300 kg/m 3 、 不大于600 kg/m 3的要求。

C45P12自防水混凝土配合比设计本文结合工程实例探讨C45P 12自防水混凝土配合比的设计过程，对原材料的选择、配合比的设计等方法进行了分析。

标签C45；P12；自防水混凝土；配合比设计随着经济的快速发展，地下室在城市中得到了广泛的应用，但地下室的建设必须考虑地下室底板及混凝土墙的防水问题。

本文结合我县某商品房C45P12自防水混凝土的成功实践，对C45P12混凝土原材料的选择及配合比设计作一些探讨。

1 工程概况该工程建筑层数为地上18层，地下2层，地下建筑面积2855m2，地下室防水采用结构自防水外贴弹性体改性沥清防水卷材。

由于该工程地下水位高，对混凝土的抗渗性能要求较高，设计要求采用C45P12的自防水混凝土，施工要求坍落度为55mm~70mm。

混凝土采用现场集中拌和，上料采用自动计量，混凝土搅拌时间自动控制，用塔吊运至浇注现场，用插入式和附着式振动器配合振捣。

2 原材料的选择2.1 水泥C45P12自防水混凝土所用的水泥，要求抗水性能好、泌水少、水化热低和具有一定的抗侵蚀性。

因此，配制C45P12混凝土宜选用旋窑生产、强度等级为42.5级质量稳定的普通硅酸盐水泥或火山灰硅酸盐水泥。

在环境受冰冻影响时，应优先采用普通硅酸盐水泥，不宜采用火山灰硅酸盐水泥。

2.2 细集料C45P12自防水混凝土所用的砂，要求砂颗粒均匀、圆滑、质地坚固、有害物质含量少、级配良好。

因此，应优先选用有害物质含量少且级配良好的Ⅱ区中河砂。

配制C45P12自防水混凝土所用砂的含泥量不大于2.0%，泥块含量不应大于0.5%，云母含量不大于0.5%，细度模度处于2.7~2.9之间最佳。

2.3 粗骨料石子的级配、强度、颗粒形状、杂质的含量等对C45P12混凝土的强度和性能有着重要的影响。

选用时，应选取质地坚硬、洁净、颗粒形状近似立方体的碎石或破碎砾石。

配制C45P12混凝土的石子针片状颗粒含量不超过8%，含泥量不大于0.5%，泥块含量不应大于0.2%，压碎值指标不大于10%石；石子最大粒径不超过31.5mm，骨料的空隙要小，级配要符合JGJ52-2006的要求，通常采用两种规格的石子进行掺配。

混凝土配合比计算书强度等级：C45 抗渗等级：无其他技术要求：无设计坍落度：180-210mm 一、试配要求：JGJ/T55-2011 《普通混凝土配合比设计规程》DBJT01-64-2002 《混凝土矿物掺合料应用技术规程》JGJ／T104-2011《建筑工程冬期施工规程》二、原材料：水泥：唐山冀东水泥股份有限公司生产的P.O42.5水泥；砂：黄土梁子生产的II区中砂；石：平泉小道虎沟生产的5-31.5mm碎石；粉煤灰：中国国电集团滦河发电厂生产的的I级粉煤灰；矿渣粉：宽城兆丰新型建材有限公司生产的S95级矿渣粉外加剂：北京瑞帝斯建材有限公司生产的FAC-聚羧酸高性能减水剂(防冻泵送复合型)三、计算过程：1、计算水胶比：f cu,o=f co,k+1.65σ=53.23 W/B=αa×f b/( f cu,o +αa×αb×f b)其中：σ=5.0 f b=1.16*R f*R s*f ce,g其中R f=0.84 R s=0.94 f ce,g =42.5f b =38.93Mpa f co,k =45Mpa αa = 0.53 αb=0.2W/B=0.36根据历史资料取：W/B=0.312、单方用水量：W=170kg/m33、胶总用量：C O=W/（W/B）=548kg/m34、砂率：S p=39%5、粉煤灰用量：等量取代F A=C O×βc1=66kg/m3其中：粉煤灰取代水泥：β c 1=12%矿粉用量：等量取代K= C O×βc2 = 99 kg/m3其中：矿粉取代水泥18%。

6、实际水泥用量：C= C O×(1-βc1-βc2)=384kg/m37、外加剂用量：W a=(C+F A + K) ×A a=12.06kg/m3 其中：外加剂掺量为：A a=2.2%8、假设混凝土容重为：ρh=2440kg/m39、根据原材料密度计算体积为：1.003m3其中W:1000Kg/M3 C:3200Kg/m3S:2650Kg/M3 G:2700Kg/M3 F:2200Kg/M3 K:2800Kg/M3 Wa :1200Kg/m310、单方混凝土砂、石用量：S=（ρh－C－W－W a－F A- K）×S p=667kg/m3G=（ρh－C－W－W a－F A－K - sl）×(1－S p）=1043kg/m311、修正计算：实测混凝土容重= 2435kg/m3实测混凝土容重与设计容重之差小于2.0%，不予调整。

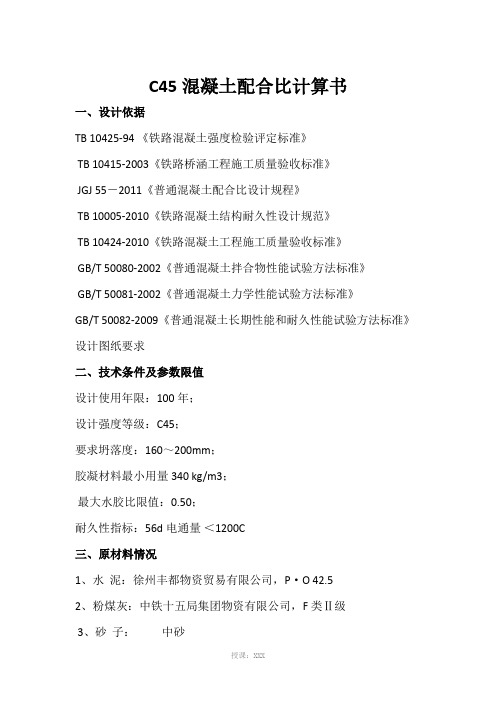

C45混凝土配合比计算书一、设计依据TB 10425-94 《铁路混凝土强度检验评定标准》TB 10415-2003《铁路桥涵工程施工质量验收标准》JGJ 55－2011《普通混凝土配合比设计规程》TB 10005-2010《铁路混凝土结构耐久性设计规范》TB 10424-2010《铁路混凝土工程施工质量验收标准》GB/T 50080-2002《普通混凝土拌合物性能试验方法标准》GB/T 50081-2002《普通混凝土力学性能试验方法标准》GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》设计图纸要求二、技术条件及参数限值设计使用年限：100年；设计强度等级：C45；要求坍落度：160～200mm；胶凝材料最小用量340 kg/m3；最大水胶比限值：0.50；耐久性指标：56d电通量＜1200C三、原材料情况1、水泥：徐州丰都物资贸易有限公司，P·O 42.52、粉煤灰：中铁十五局集团物资有限公司，F类Ⅱ级3、砂子：中砂4、碎石： 5～31.5mm连续级配碎石，5～10mm由石场生产；10～2０mm由石场生产；16～31.5mm由石场生产；掺配比例5～10mm 为30%；10～20mm为50%；10～31.5mm为20%5、外加剂：山西桑穆斯建材化工有限公司，聚羧酸高性能减水剂6、水：混凝土拌和用水（饮用水）四、设计步骤（1）确定配制强度根据《普通混凝土配合比设计规程》JGJ55—2011、《铁路桥涵工程施工质量验收标准》TB 10415-2003，混凝土的配制强度采用下式确定：（2）按照《铁路混凝土结构耐久性设计设计规范》TB10005-2010规定，根据现场情况：1、成型方式：混凝土采用罐车运输，混凝土泵送施工工艺。

2、环境作用等级：L1、L2、L3、H2、H3、H4。

3、粉煤灰掺量要求：水胶比≤0.50，粉煤灰掺量要求为≤30%。

4、含气量要求：混凝土含气量在2.0%～4.0%范围内。

C 45砼配合比设计一、计算理论配合比1．确定配制强度(fcu.o)已知：设计砼强度fcu.k=45Mpa,无砼强度统计资料，查《普通砼配合比设计规程》、《砼结构工程施工及验收规范》（GB50204）的规定，取用δ＝6.0 Mpa ，计算砼配制强度：fcu.o=fcu.k+1.645δ=45+1.645×6.0=54.9 Mpa 2.确定水灰比已知：砼配制强度fcu.0=54.9Mpa ，水泥28d 实际强度fce=35.0Mpa ，无砼强度回归系数统计资料，采用碎石，查《普通砼配合比设计规程》表5.0.4，取αa ＝0.46，αb ＝0.07,计算水灰比：29.00.3507.046.09.540.3546.0/.=⨯⨯+⨯=⨯⨯+⨯=ce b a ocu ce a f a a f f a C W3.确定用水量（m ws ）已知：施工要求砼拌合物入泵坍落度为（180±20）mm ，碎石最大粒径为25mm ，从砼厂运输到工地泵送后，考虑砼入模前的各种损失，采用掺用缓凝减水泵送剂，掺入占胶凝材料（水泥＋粉煤灰）的 1.0～2.0%之间，查《普通砼配合比设计规程》表4.0.1－2取砼用水量212kg/m 3，由于采用LJL 系列减水泵送剂，其减水率为18%，计算用水量：m ws =m wo (1-β)=212(1-18%)=174kg/m 34.计算水泥用量（m cs ）已知：砼用水量174kg/m 3，水灰比W/C ＝0.29，粉煤灰掺入量采用等量取代法，取代水泥百分率f=10%，得：()()3/540%10129.01741/m kg f c w m m wscs =-=-=5.粉煤灰取代水泥用量(mfs)3/6054029.0174/m kg m c w m mfs cs ws =-=-=验：水泥和粉煤灰总量540+60＝600 kg ，不小于300 kg/m 3 、 不大于600 kg/m 3的要求。

普通混凝土配合比设计计算书委托编号：委托单位：建设单位：监理单位：工程名称：代表部位：设计强度：混凝土种类：【普通混凝土/泵送混凝土/抗渗混凝土】坍落度（mm）：一、设计依据《普通混凝土配合比设计规程》JGJ/T55-2011.二、试验所用仪器设备及实验环境实验过程中使用的仪器设备精度、规格、准确性等均符合规范要求，且均通过计量测试所检定合格，试验室、标样室，温度、湿度符合规范要求。

三、材料的选用1、水泥：依据GB175-2007、GB/T17671-1999、GB/T1346-2001试验，各项指标详见下表【具体见检验编号：】2、细骨料：依据JGT52-2006试验，其各项指标见下表【具体见检验编号：】3、粗骨料：依据JGT52-2006试验，其各项指标详见下表【具体见检验编号：】4水：饮用水，符合JTJ041-2000规范要求。

5掺合料：掺合料种类：。

其各项性能指标详见厂家产品说明书及委托报告。

6外加剂（减水剂）：外加剂种类：。

其各项性能指标详见厂家产品说明书及委托报告。

四、配合比的设计与计算依据JGJ55-2011,结合工地实际情况对C 混凝土进行设计与计算，具体过程如下：1、计算试配强度：fcu,0= fcu,k+1.645σ= Mpa【①, fcu,0<C60。

②，σ= ，σ取值JGJ55-2011表4.0.2。

】2、计算水胶比：W/B=аafb/ fcu,0+аaаbfb= 。

【①, аaаb为回归系数根据JGJ55-2011 ，表5.1.2 аa= аb= 。

②, fb为胶凝材料28d胶砂抗压强度（Mpa）取值依据JGJ55-2011 ，5.1.3，5.1.4条规定，fb=γfγsγ c fce,g= 。

③，该水胶比必须符合《混凝土结构设计规范》GB50010-2010,表3.5.3要求。

】3、用水量的确定：用水量mwo=m’wo(1-β)= kg/m3。

【用水量m’wo= kg/m3，取值依据JGJ55-2011 ，5.2.1，5.2.2条规定。

混凝土按强度分成若干强度等级，混凝土的强度等级是按立方体抗压强度标准值fcu,k划分的。

立方体抗压强度标准值是立方抗压强度总体分布中的一个值，强度低于该值得百分率不超过5%，即有95%的保证率。

混凝土的强度分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等十二个等级。

混凝土配合比是指混凝土中各组成材料（水泥、水、砂、石）之间的比例关系。

有两种表示方法：一种是以1立方米混凝土中各种材料用量，如水泥300千克，水180千克，砂690千克，石子1260千克；另一种是用单位质量的水泥与各种材料用量的比值及混凝土的水灰比来表示，例如前例可写成：C:S:G=1:2.3:4.2,W/C=0.6。

常用等级C10每立方米约：水：180kg水泥：230kg砂：780kg石子：1240kgC1532.5Mpa水泥0.307吨42.5Mpa水泥0 吨中砂0.511立方米<16mm石子0.83 立方米水0.22立方米C20水：175kg水泥：343kg 砂：621kg 石子：1261kg配合比为：0.51:1:1.81:3.68C25水：175kg水泥：398kg 砂：566kg 石子：1261kg配合比为：0.44:1:1.42:3.17C30水：175kg 水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72普通混凝土配合比参考:水泥品种混凝土等级配比(单位)Kng 塌落度mm 抗压强度N/mm2水泥砂石水7天28天P.C32.5 C20 300 734 1236 195 35 21.0 29.0 1 2.45 4.12 0.65C25 320 768 1153 208 45 19.6 32.11 2.40 3.60 0.65C30 370 721 1127 207 45 29.5 35.21 1.95 3.05 0.56C35 430 642 1094 172 44 32.8 44.11 1.49 2.54 0.40C40 480 572 1111 202 50 34.6 50.71 1.19 2.31 0.42P.O 32.5 C20 295 707 1203 195 30 20.2 29.1 1 2.40 4.08 0.66C25 316 719 1173 192 50 22.1 32.41 2.28 3.71 0.61C30 366 665 1182 187 50 27.9 37.61 1.82 3.23 0.51C35 429 637 1184 200 60 30.***6.21 1.48 2.76 0.47C40 478 *** 1128 210 60 29.4 51.01 1.33 2.36 0.44P.O 32.5R C25 321 749 1173 193 50 26.6 39.1 1 2.33 3.65 0.60C30 360 725 1134 198 60 29.4 44.31 2.01 3.15 0.55C35 431 643 1096 190 50 39.0 51.31 1.49 2.54 0.44C40 480 572 1111 202 40 39.3 51.01 1.19 2.31 0.42P.O42.5(R) C30 352 676 1202 190 55 29.***5.21 1.92 3.41 0.54C35 386 643 1194 197 50 34.5 49.51 1.67 3.09 0.51C40 398 649 1155 199 55 39.5 55.31 1.63 2.90 0.50C50 496 606 1297 223 45 38.4 55.91 1.22 2.61 0.45PII 42.5R C30 348 652 1212 188 50 31.***6.01 1.87 3.48 0.54C35 380 639 1187 194 50 35.0 50.51 1.68 3.12 0.51C40 398 649 1155 199 55 39.5 55.31 1.63 2.90 0.50C45 462 618 1147 203 4***2.7 59.11 1.34 2.48 0.44C50 480 633 1115 192 25 45.7 62.81 1.32 2.32 0.40P.O 52.5R C40 392 645 1197 196 53 40.2 55.81 1.64 3.05 0.50C45 456 622 1156 19***2 43.5 59.51 1.36 2.53 0.43C50 468 626 1162 192 30 45.2 61.61 1.33 2.47 0.41此试验数据为标准实验室获得，砂采用中砂，细度模数为 2.94，碎石为5～31.5mm连续粒级。
