认识平面连杆机构作业1

平面连杆机构一、填空：1. 由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。

2 .铰链四杆机构按两连架杆的运动形式，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型。

3. 在铰链四杆机构中，与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连，但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接，传递运动和动力的构件称为连杆。

4. 铰链四杆机构有曲柄的条件（1）连架杆和机架中必有一杆是最短杆；（2）最短杆与最长杆长度之和小于或等于其它两杆长度之和。

（用文字说明）5. 图1-1为铰链四杆机构，设杆a最短，杆b最长。

试用式子表明它构成曲柄摇杆机构的条件：（1）a+b≤c+d 。

（2）以__b或d__为机架，贝U __a__为曲柄。

图1-16. 在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得双摇杆机构。

7 .如果将曲柄摇杆机构中的最短杆改作机架时，得到双曲柄机构；最短杆对面的杆作为机架时，得到双摇杆机构。

8. 当机构有极位夹角θ时，则机构有急回特性。

9. 机构中传动角丫和压力角α之和等于90°。

10. 通常压力角α是指力F与C点的绝对速度V C之间间所夹锐角二、选择题：1 •在曲柄摇杆机构中，只有当C∙摇杆为主动件时，才会出现“死点”位置。

A.连杆B.机架C.摇杆 D •曲柄2. 绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构 B.不存在曲柄。

A.有曲柄存在B.不存在曲柄C.有时有曲柄，有时没曲柄D.以上答案均不对3. 当急回特性系数为 C. K > 1 时，曲柄摇杆机构才有急回运动。

A. K V1B. K = 1C. K > 1D. K = 04. 当曲柄的极位夹角为 D. θ> 0 时，曲柄摇杆机构才有急回运动。

A. θ V 0B. θ=OC. θ≤ 0D. θ > 05. 当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是C.不确定的。

平面连杆机构习题答案平面连杆机构习题答案连杆机构是机械工程中常见的一种机构，也是机械工程学习中的重要内容。

平面连杆机构由若干个连杆组成，通过铰链连接起来，形成一个闭合的结构。

在机械设计中，经常需要解决一些与平面连杆机构相关的问题，例如连杆长度、角度等。

本文将针对一些典型的习题，给出详细的解答。

1. 问题描述：一个平面连杆机构由三个连杆组成，分别是AB、BC和AC。

已知连杆AB的长度为10cm，连杆BC的长度为8cm，连杆AC的长度为6cm。

连杆AB与连杆BC之间的夹角为60°，连杆BC与连杆AC之间的夹角为45°。

求连杆AC的夹角。

解答：根据三角形的余弦定理，可以得到：AC² = AB² + BC² - 2 * AB * BC * cos(∠ABC)AC² = 10² + 8² - 2 * 10 * 8 * cos(60°)AC² = 100 + 64 - 160 * 0.5AC² = 100 + 64 - 80AC² = 84AC = √84 ≈ 9.17cm根据三角形的余弦定理，可以得到：cos(∠ACB) = (AC² + BC² - AB²) / (2 * AC * BC)cos(∠ACB) = (9.17² + 8² - 10²) / (2 * 9.17 * 8)cos(∠ACB) = (84 + 64 - 100) / 146.72cos(∠ACB) = 48 / 146.72cos(∠ACB) ≈ 0.327∠ACB ≈ arccos(0.327) ≈ 70.44°所以，连杆AC的夹角为70.44°。

2. 问题描述：一个平面连杆机构由四个连杆组成，分别是AB、BC、CD和AD。

已知连杆AB的长度为8cm，连杆BC的长度为10cm，连杆CD的长度为12cm，连杆AD的长度为14cm。

平面连杆机构习题及答案平面连杆机构一、填空：1．由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。

2．铰链四杆机构按两连架杆的运动形式，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型。

3. 在铰链四杆机构中，与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连，但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接，传递运动和动力的构件称为连杆。

4.铰链四杆机构有曲柄的条件（1）连架杆和机架中必有一杆是最短杆；（2）最短杆与最长杆长度之和小于或等于其它两杆长度之和。

(用文字说明)5. 图1-1为铰链四杆机构，设杆a最短，杆b最长。

试用式子表明它构成曲柄摇杆机构的条件：（1）__a+b≤c+d_____。

（2）以__b或d__为机架，则__a__为曲柄。

图1-16.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得曲柄摇杆机构。

7．如果将曲柄摇杆机构中的最短杆改作机架时，得到双曲柄机构；最短杆对面的杆作为机架时，得到双摇杆机构。

8. 当机构有极位夹角θ时，则机构有急回特性。

9.机构中传动角γ和压力角α之和等于90°。

10.通常压力角α是指力F与C点的绝对速度v c之间间所夹锐角。

二、选择题：1．在曲柄摇杆机构中，只有当 C.摇杆为主动件时，才会出现“死点”位置。

A.连杆B.机架C.摇杆 D．曲柄2．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构 B.不存在曲柄。

A.有曲柄存在B.不存在曲柄C. 有时有曲柄，有时没曲柄D. 以上答案均不对3．当急回特性系数为 C. K＞1 时，曲柄摇杆机构才有急回运动。

A. K＜1B. K＝1C. K＞1D. K＝04．当曲柄的极位夹角为 D. θ﹥0 时，曲柄摇杆机构才有急回运动。

A.θ＜0B.θ=0C. θ≦0D. θ﹥05．当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是 C.不确定的。

平面连杆结构(一)(总分：100.00，做题时间：90分钟)一、{{B}}计算题{{/B}}(总题数：25，分数：100.00)1.下图图a所示的铰链四杆机构中，已知各构件的长度：L AB=25mm，L BC=55mm，L CD=40mm，L AD=50mm[比例绘制]，试：(1)判断构件1能否成为曲柄(写出判断过程)。

(2)用作图法作出构件3的最大摆角ψ。

(3)用作图法作出极位夹角θ。

(4)用作图法作出最小传动角γmin。

(5)当分别固定构件1、2、3、4为机架时，各获得什么机构(要求直接给出机构名称，不用写出判断过程)。

（分数：4.00）__________________________________________________________________________________________ 正确答案：(如下图图b所示。

[*](1)杆长和条件为L min+L max≤其余两杆长度之和由于25+55＜40+50，且构件1为连架杆，所以构件1能成为曲柄。

(2)构件3最大摆角ψ出现在曲柄连杆两次共线位置时，摇杆的最大摆角为ψ。

(3)机构的极位夹角θ为摇杆处于两极限位置时，曲柄对应所夹锐角。

(4)最小传动角γmin为机构的最小传动角，出现在曲柄与机架重叠共线的位置；(5)当分别固定构件1、2、3、4为机架时，机构的名称如下：当固定构件1时，得双曲柄机构；当固定构件2时，得曲柄摇杆机构；当固定构件3时，得双摇杆机构；当固定构件4时，得曲柄摇杆机构。

[解析] (1)分析题目，本题属于机构分析作图求解的问题。

(2)给定机构尺寸，对铰链四杆机构进行工作特性分析，机构存在两个整转副的条件，具有急回特性；分析传力性能，画出压力角和传动角。

(3)主要是应用平面四杆机构的工作特性展开分析。

)解析：2.在下图图a所示曲柄滑块机构中，已知L AB=20mm，L BC=60mm，e=10mm的，试用作图法确定：(1)滑块的行程H。

.6-1-1.平面连杆机构-习题+答案很全很好哦第一篇：.6-1-1.平面连杆机构-习题+答案很全很好哦平面连杆机构—周练一、判断题（每空3分，共计60分）1.平面连杆机构的基本形式，是铰链四杆机构。

（）2.平面四杆机构都有曲柄。

（）3.曲柄和连杆都是连架杆。

（）4.在平面连杆机构中，只要以最短杆作固定机架，就能得到双曲柄机构。

（）5.铰链四杆机构的曲柄存在条件是：连架杆或机架中必有一个是最短杆；量短杆与最长杆的长度之和小于或等于其余两杆的长度之和。

（）6.利用选择不同构件作固定机架的方法，可以把曲柄摇杆机构改变成双摇杆机构。

（）7.压力角就是主动件所受驱动力的方向线与该点速度的方向线之间的夹角。

（）8.压力角越大，则机构传力性能越差。

（）9.当机构的极位夹角θ=0时，机构无急回特性。

（）10.在有曲柄的平面连杆机构中，曲柄的极位夹角θ，可以等于0，也可以大于0。

（）11.机构是否存在死点位置与机构取那个构件为原动件无关。

（）12.曲柄的极位夹角θ越大，机构的急回特性系数Ｋ也越大，机构的急回特性也越显著。

（A）13.曲柄滑块机构，滑块在作往复运动时，不会出现急回运动。

（）14.对于曲柄摇杆机构，当取摇杆为主动件时，机构有死点位置。

（）15.机构的极位夹角是衡量机构急回特性的重要指标。

极位夹角越大，则机构的急回特性越明显。

（）16.在曲柄摇杆机构中，曲柄和连杆共线，就是“死点”位置。

（）0017.在曲柄和连杆同时存在的平面连杆机构中，只要曲柄和连杆共线，这个位置就是曲柄的“死点”位置。

（）18.“死点”位置在传动机构和锁紧机构中所起的作用相同，但带给机构的后果是不同的。

（）19.传动机构出现“死点”位置和急回运动，对机构的工作都是不利的。

（）20.铰链四杆机构由于积累误差较大，所以不能得到精确的预定规律。

（）二、选择题（每空3分，共计51分）1.铰链四杆机构中，作整周回转运动的杆件是（）A、摇杆B、曲柄C、连杆2.铰链四杆机构中的运动副属于（）A、高副B、低副C、螺旋副3.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，最短杆为机架，这个机构叫做（）A、曲柄摇杆机构 B、双曲柄机构` C、双摇杆机构4.平面四杆机构中，如果最短杆与最长杆的长度之和大于其余两杆的长度之和，最短杆为机架，这个机构叫做（）A、曲柄摇杆机构B、双曲柄机构` C、双摇杆机构5.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其他两杆的长度之和，最短杆是连架杆，这个机构叫做（）A、曲柄摇杆机构 B、双曲柄机构` C、双摇杆机构6.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆长度之和，最短杆是连杆，这个机构叫做（）A、曲柄摇杆机构 B、双曲柄机构` C、双摇杆机构7.能把转动运动转变成往复摆动运动的机构是（）A、曲柄摇杆机构B、双曲柄机构`C、双摇杆机构D、曲柄滑块机构8.能把转动运动转换成往复直线运动，也可以把往复直线运动转换成转动运动的机构是（）A、曲柄摇杆机构B、双曲柄机构C、双摇杆机构D、曲柄滑块机构9.能把等速转动运动转变成旋转方向相同的变速转动运动的机构是（）A、曲柄摇杆机构B、不等长双曲柄机构`C、双摇杆机构D、曲柄滑块机构 10.曲柚摇杆机构的传动角是（）a.连杆与从动摇杆之间所夹的余角； B、连杆与从动摇杆之间所夹的锐角； C、机构极位夹角的余角。

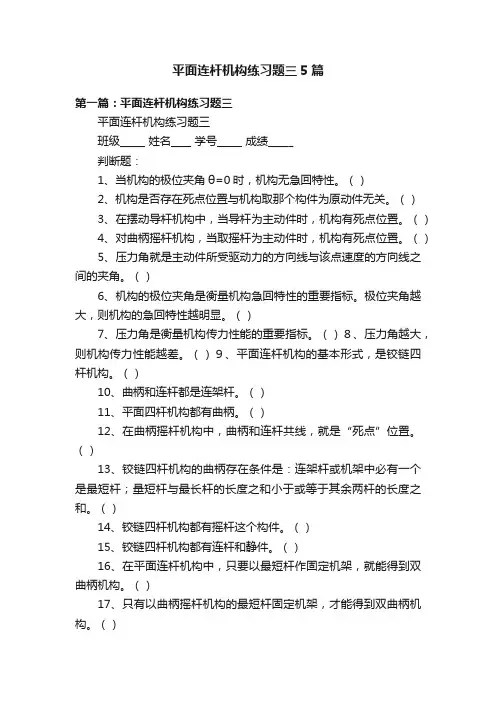

平面连杆机构练习题三5篇第一篇：平面连杆机构练习题三平面连杆机构练习题三班级_____ 姓名____ 学号_____ 成绩_____判断题：1、当机构的极位夹角θ=0时，机构无急回特性。

（）2、机构是否存在死点位置与机构取那个构件为原动件无关。

（）3、在摆动导杆机构中，当导杆为主动件时，机构有死点位置。

（）4、对曲柄摇杆机构，当取摇杆为主动件时，机构有死点位置。

（）5、压力角就是主动件所受驱动力的方向线与该点速度的方向线之间的夹角。

（）6、机构的极位夹角是衡量机构急回特性的重要指标。

极位夹角越大，则机构的急回特性越明显。

（）7、压力角是衡量机构传力性能的重要指标。

（）８、压力角越大，则机构传力性能越差。

（）９、平面连杆机构的基本形式，是铰链四杆机构。

（）10、曲柄和连杆都是连架杆。

（）11、平面四杆机构都有曲柄。

（）12、在曲柄摇杆机构中，曲柄和连杆共线，就是“死点”位置。

（）13、铰链四杆机构的曲柄存在条件是：连架杆或机架中必有一个是最短杆；量短杆与最长杆的长度之和小于或等于其余两杆的长度之和。

（）14、铰链四杆机构都有摇杆这个构件。

（）15、铰链四杆机构都有连杆和静件。

（）16、在平面连杆机构中，只要以最短杆作固定机架，就能得到双曲柄机构。

（）17、只有以曲柄摇杆机构的最短杆固定机架，才能得到双曲柄机构。

（）18、在平面四杆机构中，只要两个连架杆都能绕机架上的铰链作整周转动，必然是双曲柄机构。

（）19、曲柄的极位夹角θ越大，机构的急回特性系数Ｋ也越大，机构的急回特性也越显著。

（）20、导杆机构与曲柄滑块机构，在结构原理上的区别就在于选择不同构件作固定机架。

（）21、曲柄滑块机构，滑块在作往复运动时，不会出现急回运动。

（）022、导杆机构中导杆的往复运动有急回特性。

（）23、利用选择不同构件作固定机架的方法，可以把曲柄摇杆机构改变成双摇杆机构。

（）24、利用改变构件之间相对长度的方法，可以把曲柄摇杆机构改变成双摇杆机构。

机械原理--平面连杆机构练习+答案《机械设计基础》作业二--平面连杆机构姓名班级学号成绩一、填空题：（24分）1、平面连杆机构，至少需要 4个构件。

2、平面连杆机构是由一些刚性构件用转动副和移动副连接组成的。

3、在铰链四杆机构中，运动副全部是转动副。

4、在铰链四杆机构中，能作整周连续回转的连架杆称为曲柄。

5、某些平面连杆机构具有急回特性。

从动件的急回性质一般用行程速度变化系数表示。

6、对心曲柄滑快机构无（有，无）急回特性；若以滑块为机架，则将演化成移动导杆机构。

7、铰链四杆机构根据有无曲柄分为曲柄摇杆机构、双曲柄机构和双摇杆机构。

如图所示铰链四杆机构中，若机构以AB为机架时，则为双曲柄机构；以BC杆为机架时，它为曲柄摇杆机构；以CD杆为机架时，它为双摇杆机构；而以AD杆为机架时，它为曲柄摇杆机构。

8、在曲柄摇杆机构中，当曲柄与机架两次共线位置时出现最小传动角。

9、压力角指：从动件上作用的力F 与该力作用点的速度（绝对速度）方向所夹的锐角α。

10、机构的压力角越小（大，小）对传动越有利。

11、运动副中，平面接触的当量摩擦系数为 f ，槽面接触的当量摩擦系数为f/sinθ，圆柱面接触的当量摩擦系数为ρ/r 。

12、移动副的自锁条件是驱动力F 与法向反力N的夹角β小于摩擦角ϕ，即驱动力作用在摩擦角之内，转动副的自锁条件是驱动力作用在摩擦圆之内，即e<ρ，其中e为驱动力臂长，螺旋副的自锁条件是螺纹升角α小于或等于螺旋副的摩擦角或当量摩擦角，即α≤ϕ。

二、选择题（27分）1、当四杆机构处于死点位置时，机构的压力角____B____。

A.为0ºB.为90ºC.与构件尺寸有关2、四杆机构的急回特性是针对主动件作___A_____而言的。

A. 等速转动B. 等速移动C. 变速转动或变速移动3、对于双摇杆机构，最短构件与最长构件长度之和____B____大于其它两构件长度之和。

A . 一定 B. 不一定 C. 一定不4、曲柄摇杆机构___B_____存在急回特性。

平面连杆机构习题及解答一、复习思考题1、什么是连杆机构？连杆机构有什么优缺点？2、什么是曲柄？什么是摇杆？铰链四杆机构曲柄存在条件是什么？3、铰链四杆机构有哪几种基本形式？4、什么叫铰链四杆机构的传动角和压力角？压力角的大小对连杆机构的工作有何影响？5、什么叫行程速比系数？如何判断机构有否急回运动？6、平面连杆机构和铰链四杆机构有什么不同？18、试述克服平面连杆机构“死点”位置的方法。

二、填空题1、平面连杆机构是由一些刚性构件用副和副相互联接而组成的机构。

2、平面连杆机构能实现一些较复杂的运动。

3、当平面四杆机构中的运动副都是副时，就称之为铰链四杆机构；它是其他多杆机构的。

4、在铰链四杆机构中，能绕机架上的铰链作整周的叫曲柄。

5、在铰链四杆机构中，能绕机架上的铰链作的叫摇杆。

6、平面四杆机构的两个连架杆，可以有一个是，另一个是，也可以两个都是或都是。

7、平面四杆机构有三种基本形式，即机构，机构和机构。

8、组成曲柄摇杆机构的条件是：最短杆与最长杆的长度之和或其他两杆的长度之和；最短杆的相邻构件为，则最短杆为。

9、在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作____运动，即得到双曲柄机构。

10、在机构中，如果将杆对面的杆作为机架时，则与此相连的两杆均为摇杆，即是双摇杆机构。

11、在机构中，最短杆与最长杆的长度之和其余两杆的长度之和时，则不论取哪个杆作为，都可以组成双摇杆机构。

12、曲柄滑块机构是由曲柄摇杆机构的长度趋向而演变来的。

13、导杆机构可看做是由改变曲柄滑块机构中的而演变来的。

14、将曲柄滑块机构的改作固定机架时，可以得到导杆机构。

15、曲柄摇杆机构产生“死点”位置的条件是：摇杆为件，曲柄为件或者是把运动转换成运动。

16、曲柄摇杆机构出现急回运动特性的条件是：摇杆为件，曲柄为件或者是把` 运动转换成。

17、曲柄摇杆机构的不等于00，则急回特性系数就，机构就具有急回特性。

18、实际中的各种形式的四杆机构，都可看成是由改变某些构件的，或选择不同构件作为等方法所得到的铰链四杆机构的演化形式。
